Bir elektrik panosunu topraklamak, değil sadece panoyu bir topraklama çubuğuna bağlamaktan ibaret değildir. Tipik bir şebeke beslemeli elektrik sistemi için tasarım, hem bir topraklama elektrot sistemi hem de etkili bir toprak hatası akım yolu sağlamalıdır. Servis ekipmanında, topraklanmış iletken, izin verilen servis bağlama noktasında ekipman bağlama ağına bağlanır. Aşağı yöndeki besleme panolarında, topraklanmış iletken normalde muhafazadan ve ekipman topraklama iletkenlerinden yalıtılmıştır.
Kapak üzerindeki “ana pano” veya “tali pano” etiketi sorunu çözmez. Öncelikle servis ayırma araçlarını, kaynağı ve panonun servis ekipmanı mı, besleme ile beslenen ekipman mı yoksa ayrı türetilmiş bir sistemin parçası mı olduğunu belirleyin. Ardından yerel olarak kabul edilen NFPA 70, Ulusal Elektrik Yasası (NEC) sürümünü, ekipman listesini ve talimatlarını, şebeke gereksinimlerini ve yetkili mercii (AHJ) uygulayın.
Güvenlik sınırı: Pano üzerindeki çalışmalar, ana devre kesici açık olsa dahi enerjili kalan servis iletkenlerini ve hat terminallerini açığa çıkarabilir. Bu makale kavramsal bir NEC kılavuzudur; bir kurulum veya enerjili test prosedürü değildir. Tasarım, değişiklik, doğrulama ve servis işlemleri, tam ekipman dokümantasyonu ve gerekli elektriksel güvenli çalışma uygulamaları kullanılarak yetkili kişiler tarafından gerçekleştirilmelidir.
Karıştırılmaması Gereken Üç Yol
Çoğu topraklama hatası, üç farklı akım yolunun tek bir yolmuş gibi ele alınmasıyla başlar.
| Yol | Normal rol | Karıştırılmaması gerekenler |
|---|---|---|
| Topraklanmış iletken, yaygın olarak nötr | Faz-nötr arası bağlı yükler için normal dönüş akımını taşır | Ekipman topraklama iletkeni veya topraklama elektrodu iletkeni |
| Etkili toprak arıza akımı yolu | Koruyucu cihazın çalışabilmesi için arıza akımını, birleştirilmiş metal ve ekipman topraklama yolu üzerinden kaynağa geri taşır | Öncelikli olarak toprağa veya bir topraklama çubuğuna bağlı olan bir akım yolu |
| Topraklama elektrodu bağlantısı | Sistemi binadaki veya yapıdaki uygun elektrotlara bağlar | Ekipman topraklama iletkeni veya aşırı akım koruması yerine kullanılan bir alternatif |
OSHA, ekipman topraklama iletkenini, tehlikeli hata akımını besleme kaynağına geri döndüren ve devre kesicilerin veya sigortaların çalışmasını sağlayan yol olarak tanımlar. Elektriksel standardı ayrıca devrelerden, ekipmanlardan ve mahfazalardan gelen topraklama yolunun kalıcı, sürekli ve etkili olmasını gerektirir. NEC aynı temel sistem mantığını uygular: toprak, normal etkili toprak hatası akım yolu olarak kullanılmaz.

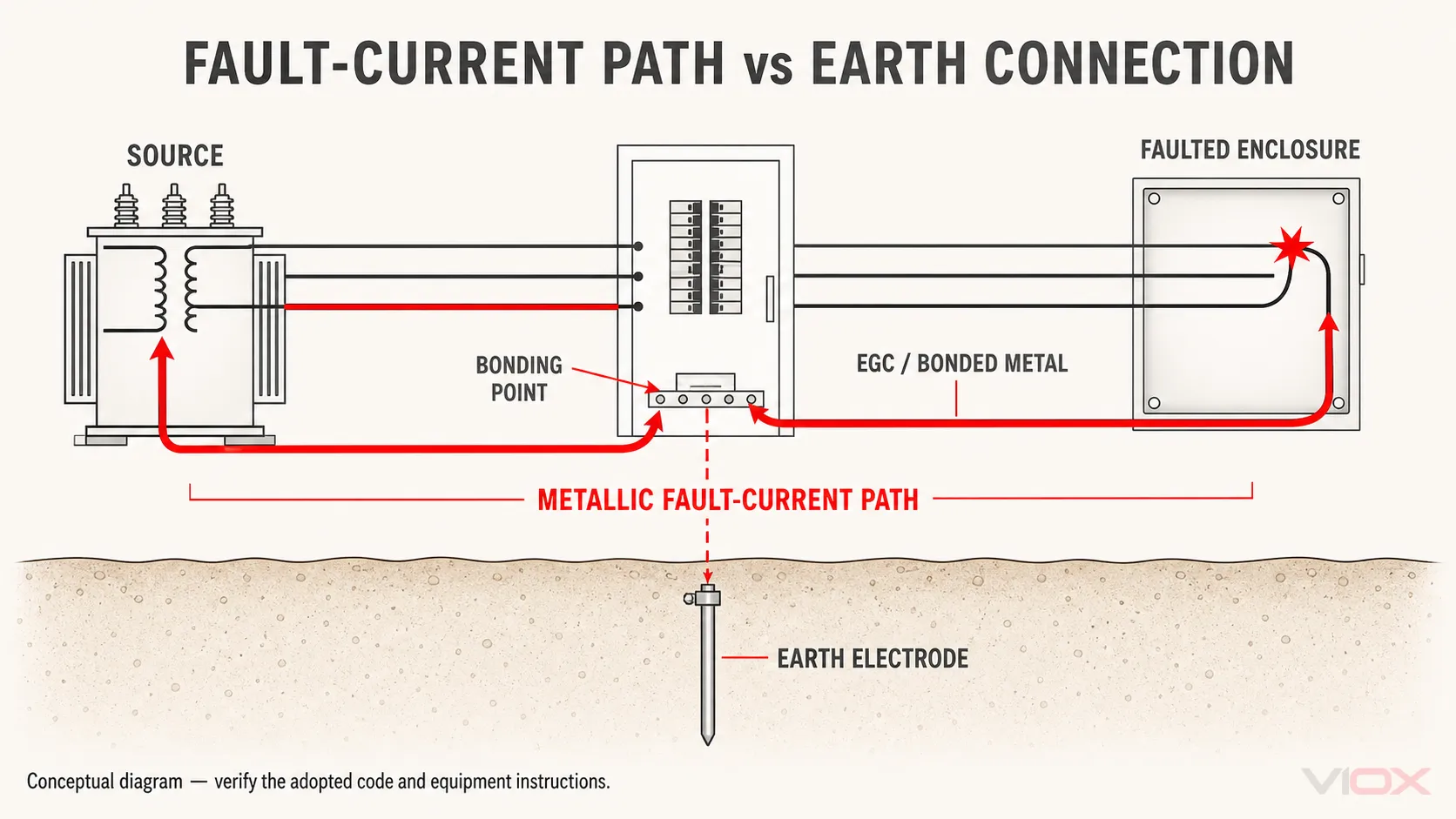

Topraklanmış bir metal mahfazaya temas eden bir hat iletkenini düşünün. Amaçlanan temizleme yolu, mahfaza topraklaması ve ekipman topraklama yolu üzerinden, servis topraklama bağlantısından geçerek kaynak sargısına geri dönmektir. Bu düşük empedanslı metalik devre, ilgili aşırı akım koruma cihazının kendi karakteristikleri dahilinde çalışması için yeterli hata akımının akmasına izin verir.
Topraklama elektrodu sistemi, tesis sistemini toprağa bağlamak ve belirtilen koşullar altında toprağa göre gerilimi sınırlamaya yardımcı olmak dahil olmak üzere diğer gerekli işlevleri yerine getirir. Eksik bir ekipman topraklama yolunu kabul edilebilir kılmaz ve başka bir topraklama çubuğu eklemek, kopuk bir besleyici ekipman topraklama iletkenini onarmaz.

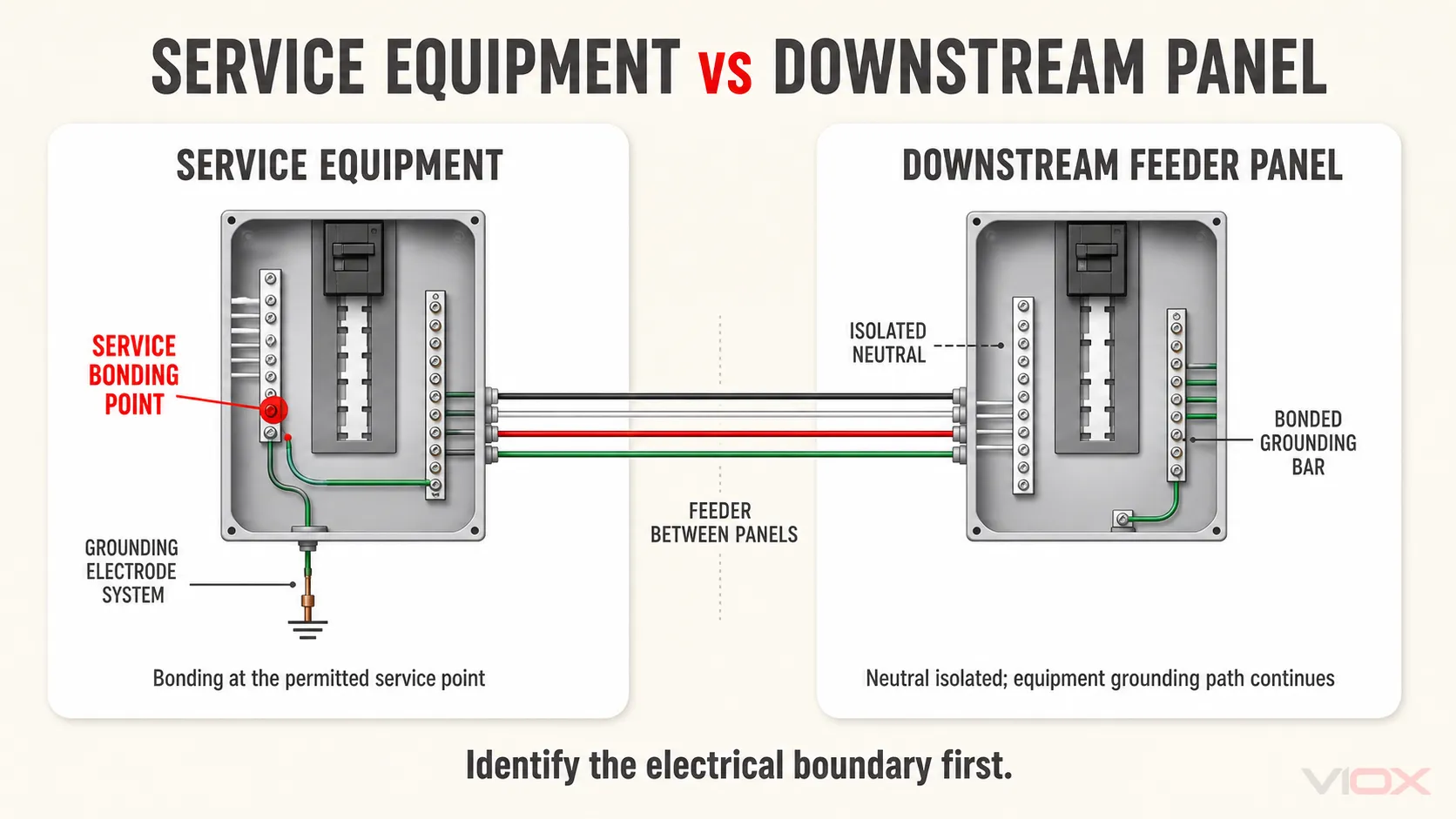

Servis Ekipmanı ile Alt Panel Topraklaması
İlk tasarım sorusu “Yeşil vida nerede?” değildir. “Bu mahfaza hangi elektriksel sınır içerisinde yer alıyor?” sorusudur.”
| Pano bağlamı | Topraklanmış iletken / nötr | Ekipman topraklaması ve mahfaza | Topraklama elektrodu bağlantısı |
|---|---|---|---|
| Servis bağlantı kesme araçlarındaki servis ekipmanı | Gerekli veya izin verilen ana eşpotansiyel dengeleme düzenlemesi aracılığıyla ekipman eşpotansiyel dengeleme ağına bağlı | Mahfaza ve ekipman topraklama terminali, etkin hata akımı yoluna bağlanmıştır | Topraklama elektrodu iletkeni, servis topraklama/eşpotansiyel dengeleme noktasını, kabul edilen yönetmelik uyarınca topraklama elektrodu sistemine bağlar |
| Alt besleme panosu | Muhafazadan ve ekipman topraklama barasından normalde yalıtılmıştır | Ekipman topraklama barası ve muhafaza, besleyici ekipman topraklama yoluna bağlanmıştır | Ayrı bir bina veya başka bir durum için gerektiğinde kullanılan yerel bir elektrot, besleyici ekipman topraklama yolunun yerini almaz veya ikinci bir nötr bağlantısına izin vermez |
| Ayrı olarak türetilmiş sistem | Bağlantı konumu; sistem kaynağına, ayırıcı düzenine, korumaya ve geçerli NEC hükümlerine bağlıdır | Sisteme özel bir bağlantı ve topraklama analizi gerektirir | Bu türetilmiş sistem için geçerli topraklama elektrodu bağlantısını kullanır |
Akış aşağı nötrün neden normalde yalıtılmış olduğu
Topraklanmış iletken, servis birleştirme noktasının yük tarafında mahfazaya veya ekipman topraklama sistemine yeniden bağlanırsa, normal nötr akımı metal kanal yolları, ekipman topraklama iletkenleri, mahfazalar ve diğer birleştirilmiş yollar üzerinden bölünebilir. Bu durum, normalde akım taşımayan metal parçayı normal dönüş devresinin bir parçası haline getirir.
NFPA'nın 250.24 Bölümü için halka açık NEC geliştirme materyali, yük tarafı kuralını şu şekilde belirtir: Kod'un özellikle aksi yönde izin verdiği durumlar haricinde, topraklanmış iletken; servis bağlantı kesme araçlarının yük tarafında ekipman topraklama iletkenlerine, normalde akım taşımayan metale veya toprağa yeniden bağlanmaz. Karar mekanizmasını günlük dildeki “ana pano” takma adı değil, servis sınırı belirler.
Bara yapısına daha yakından bakmak için şu ayrı kaynağı kullanın: nötr barası ile topraklama barası kılavuzu. İzole bir nötr barası ve birleştirilmiş bir ekipman topraklama barası, alt panellerde sadece görsel tercihler değil, işlevsel gerekliliklerdir.
Pano İncelemesi için NEC 250. Madde Karşılaştırma Tablosu
250. Madde, kapsamlı bir topraklama ve birleştirme sistemini ele alır. Aşağıdaki karşılaştırma tablosu, Kod'u yeniden üretmeden veya kabul edilen sürümün yerini almadan, pano incelemesiyle en alakalı kısımları tanımlar.
| 250. Madde alanı | Gözden geçirme sorusu | Toplanacak kanıtlar |
|---|---|---|
| Genel topraklama ve eş potansiyel dengeleme performansı | Etkili, kalıcı ve sürekli bir hata akımı yolu mevcut mu ve sakıncalı akım yollarından kaçınılıyor mu? | Tek hat şeması, besleyici yöntemi, topraklama sürekliliği, saha durumu |
| Şebeke beslemeli sistemler | Şebeke ayırma aracı nerede ve şebeke topraklama bağlantısına nerede izin veriliyor? | Şebeke ekipmanı işaretlemeleri, şebeke/hizmet yerleşimi, pano ve ayırıcı talimatları |
| Ana eşpotansiyel dengeleme iletkeni | Dengeleme aracı mevcut mu, doğru konumlandırılmış mı, ekipman için listelenmiş veya sağlanmış mı ve uygun boyutta mı? | Ekipman etiketi/kılavuzu, iletken ve servis verileri, kabul edilen NEC tabloları |
| Topraklama elektrot sistemi | Hangi yeterlilikteki elektrotlar mevcut ve mevcut olanlar gerektiği şekilde birbirine bağlanmış mı? | Temel ve saha kayıtları, elektrot denetimi, bağlantı dokümantasyonu |
| Topraklama elektrot iletkeni | Malzemesi, güzergahı, koruması, bağlantısı ve boyutu mevcut servis ve elektrotlar için doğru mu? | Servis iletkeni verileri, kabul edilen NEC gereklilikleri, listelenmiş konnektör bilgileri |
| Ekipman topraklama iletkeni | Besleyici ve her bir devre onaylı bir kısa devre akım yolu sağlıyor mu? | Kablolama yöntemi, iletken/kanal sürekliliği, yukarı akış/aşağı akış çizimleri |
| Muhafazaların ve metal sistemlerin eş potansiyel kuşaklaması | Gerekli tüm iletken parçalar, normal akım yolları oluşturmaksızın elektriksel olarak sürekli mi? | Muhafaza, kanal, su borusu, yapısal metal ve kuşaklama denetimi |
Bölüm numaraları ve tablo detayları sürümler arasında değişebilir ve yerel değişiklikler uygulamayı değiştirebilir. Projeyi en yeni yayınlanan NEC'in otomatik olarak yönettiğini varsaymak yerine, yetkili merci tarafından kabul edilen sürümü kullanın.

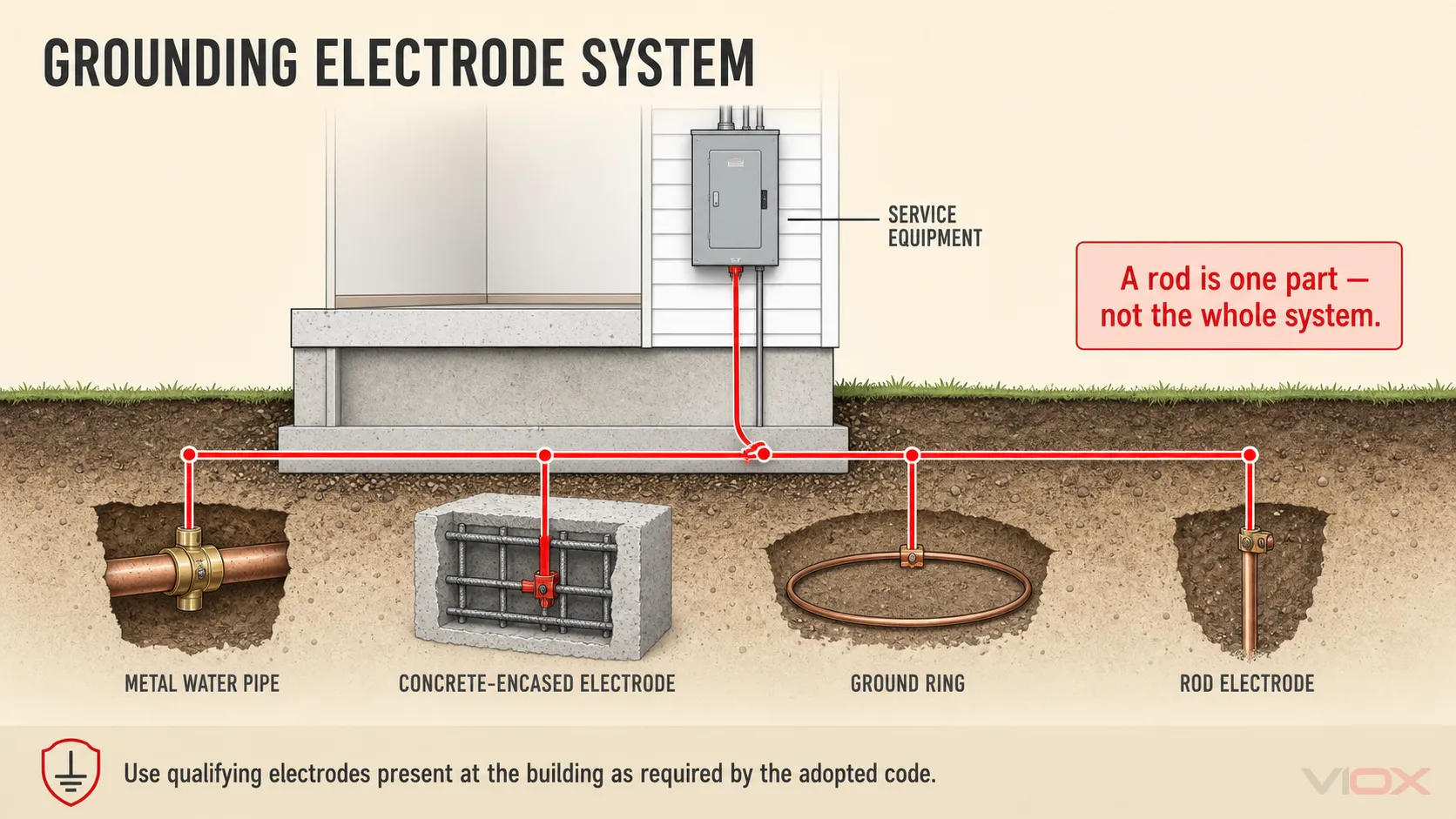

Topraklama Elektrot Sistemi Bir Topraklama Çubuğundan Daha Fazlasıdır
NEC terminolojisi şuna atıfta bulunur: topraklama elektrodu sistemi, sadece “çubuk” değil. NFPA’nın 250.50 Bölümü için hazırladığı kamuya açık materyal, bir binada veya yapıda mevcut olan uygun topraklama elektrotlarının, bu sistemi oluşturmak üzere birbirine bağlandığını belirtmektedir.
Sahaya ve benimsenen Yönetmeliğe bağlı olarak sistem; uygun metal yeraltı su borusunu, yer altı metal desteğini, beton içine gömülü elektrodu, topraklama halkasını, listelenmiş elektrotları, çubuk veya boru elektrotları ya da plaka elektrotları içerebilir. Varlık, uygunluğu otomatik olarak kanıtlamaz: boyutlar, toprakla temas, süreklilik, erişilebilirlik, korozyon koruması ve bağlantı yöntemlerinin tümü önemlidir.
Donatı çeliği kullanılabilir mi?
“NEC, inşaat demirinin elektrot olarak kullanılmasını yasaklar” şeklindeki genel ifade yanlıştır. Uygun bir beton içine gömülü elektrot; geçerli inşaat, uzunluk, çap, süreklilik, beton içine gömülme ve toprakla temas koşullarını karşılayan çelik donatı çubuğunu veya filizini kullanabilir. Sıradan donatı çeliği otomatik olarak uygunluk sağlamaz ve mevcut bir binadaki erişilemeyen bir elektrot için özel işlemler uygulanır. Mevcut temeli ve benimsenen NEC sürümünü doğrulayın.
25 ohm kuralı ne anlama gelir?
Sıkça alıntılanan 25 ohm hükmü, geçerli olan tek bir çubuk, boru veya plaka elektrot ile sınırlıdır kural. Yaygın NEC düzenlemesi uyarınca, bu tür bir elektrodun toprağa karşı direncinin 25 ohm veya daha az olduğu kanıtlanamazsa, ek bir elektrot kurulur ve gerektiği şekilde aralıklı yerleştirilir. Bu, her tür topraklama elektrodu için evrensel bir hedef veya çubuk eklemenin etkili bir ekipman hata akımı yolu oluşturacağına dair bir garanti değildir.
OSHA'nın inşaat topraklama kılavuzu da benzer şekilde, 25 ohm üzerindeki tek bir elektrodun en az 6 fit uzağa yerleştirilen ek bir elektrotla desteklendiğini belirtir. Proje yine de kabul edilen NEC metnine, yerel değişikliklere, test yöntemine, elektrot tipine ve AHJ yorumuna uymalıdır. Bu sınırlı hükmü evrensel bir “pano 25 ohm'un altında test edilmelidir” kuralına dönüştürmeyin.
Her Bir İletken ve Jumper Ne İşe Yarar
| Öğe | Bağlar | Birincil işlev | Seçim yetkisi |
|---|---|---|---|
| Topraklanmış iletken | Kaynak nötr noktasını izin verilen yüklere ve servis topraklama/eşpotansiyel bağlama noktasına | Normal dönüş yolu ve topraklanmış sistem referansı | Sistem tasarımı, kabul edilen NEC, ekipman talimatları |
| Ekipman topraklama iletkeni (EGC) | Ekipman mahfazaları ve topraklama terminalleri, kaynak bağlama noktasına doğru | Etkin toprak hatası akım yolunun bir parçası | Kablolama yöntemi, devre/besleyici tasarımı, benimsenen NEC |
| Topraklama elektrot iletkeni (GEC) | Servis veya türetilmiş sistem topraklama noktasından topraklama elektrot sistemine | Elektrik sistemini elektrot sistemine bağlar | Servis/türetilmiş sistem verileri, elektrot tipi, benimsenen NEC |
| Ana eşpotansiyel dengeleme iletkeni (MBJ) | Servis ekipmanındaki topraklanmış iletkenden ekipman eşpotansiyel dengeleme ağına bağlantı | Servis hata akımı dönüş ilişkisini tamamlar | Servis ekipmanı yapısı ve benimsenen NEC |
| Sistem eşpotansiyel dengeleme iletkeni (SBJ) | Ayrı türetilmiş bir sistem için topraklanmış iletkenden ekipman eşpotansiyel dengeleme ağına bağlantı | Türetilmiş sistem eşpotansiyel dengeleme noktasını oluşturur | Kaynak ve ayırıcı mimarisi, benimsenen NEC |
Bu isimler elektriksel fonksiyonları tanımlar, yeşil veya çıplak kabloların birbirinin yerine kullanılabilir parçalarını değil. Bir GEC'yi EGC tablosundan boyutlandırmak, bir topraklama barasını nötr barası olarak kullanmak veya her birleştirme vidasının her muhafazaya ait olduğunu varsaymak hatalı bir kuruluma yol açabilir.
Yetkili Kişi Denetim Kontrol Listesi
Bu kontrol listesi, profesyonel bir incelemenin kapsamını belirlemek ve belgelendirmek içindir. Kasıtlı olarak terminal bazında talimatlardan kaçınır.
- Kaynağı ve sınırı tanımlayın. Servis noktasını, servis ayırma araçlarını, besleyici başlangıçlarını, alternatif kaynakları ve ayrı olarak türetilmiş kaynakları bulun.
- Her iletken fonksiyonunu tanımlayın. Topraklanmamış iletkenleri, topraklanmış iletkeni, ekipman topraklama iletkenini, topraklama elektrot iletkenini ve birleştirme köprülerini çizimlerden ve ekipman işaretlerinden ayırt edin.
- Her nötr-toprak bağlantısını bulun. Servis ve türetilmiş sistem bağlama noktalarının onaylı tasarımla eşleştiğini ve akış yönünde istenmeyen hiçbir bağlantının paralel normal akım yolları oluşturmadığını doğrulayın.
- Akış yönündeki nötr izolasyonunu doğrulayın. Nötr barasını, muhafazayı, ekipman topraklama barasını, besleyici kablolama yöntemini ve herhangi bir bağlama vidasını veya şeridini listelenen pano talimatlarına göre kontrol edin.
- Tam hata akımı yolunu haritalandırın. Açıkta kalan iletken parçalardan kaynak bağlama noktasına kadar olan sürekliliği doğrulayın. Toprağı veya izole edilmiş bir çubuğu normal hata giderme yolu olarak kabul etmeyin.
- Topraklama elektrotlarının envanterini çıkarın. Hangi uygun elektrotların mevcut olduğunu ve gerekli elektrotların tek bir sisteme bağlanıp bağlanmadığını belirleyin.
- İletken ve konnektör kanıtlarını kontrol edin. Malzemeyi, boyutu, güzergahı, fiziksel korumayı, konnektör listesini, çevresel uygunluğu ve bağlantı izinlerini, benimsenen NEC ve kesin ekipman talimatlarına göre doğrulayın.
- Terminal kullanımını ve tork dokümantasyonunu kontrol edin. İletken sayısını, iletken malzemesini/aralığını, hazırlığını ve tork değerini ekipman üzerindeki işaretlerden veya üretici talimatlarından teyit edin; genel bir tork değeri kullanmayın.
- Enerji kesme ve doğrulama işlemlerini planlayın. Yetkili bir kişi, geçerli elektrikli çalışma kuralları uyarınca servis tarafındaki enerjili kısımları, kilitleme/etiketleme (LOTO) işlemlerini, test cihazı uygunluğunu ve gerekli kişisel koruyucu donanımı ele almalıdır.
- Benimsenen yönetmeliği ve onay esasını kaydedin. NEC sürümünü, yerel değişiklikleri, ruhsat/AHJ gerekliliklerini, ekipman dokümantasyonunu, test sonuçlarını ve düzeltici faaliyetleri not edin.
Yaygın Bulgular ve Gerçek Anlamları
| Bulgular | Neden önemli | Kendi kendine düzelmeyen durum |
|---|---|---|
| Nötr hattının alt panelde tekrar topraklanması | Normal nötr akımının ekipman topraklamasına ve topraklanmış metal yollara geçmesine neden olabilir | Topraklama çubuğu eklenmesi |
| Eksik veya kesintili besleyici ekipman topraklama yolu | Amaçlanan metalik hata akımı yolunun, koruyucu cihazın çalışması için yeterli akımı taşımasını engelleyebilir | Sadece yerel bir topraklama elektrodu |
| Topraklama elektrodu iletkeni mevcut ancak bağlantısı kesilmiş veya korozyona uğramış | Elektrik sistemi ile topraklama elektrot sistemi arasındaki bağlantıyı tehlikeye atar | Branşman devresi EGC'sinin her elektrot işlevini yerine getirdiğini varsaymak |
| Diğer uygun elektrotlar mevcutken sadece bir elektrodun dikkate alınması | Gerekli topraklama elektrot sistemini eksik bırakabilir | En kolay görünen çubuğu tüm sistem olarak ele almak |
| Köprüleme vidası durumunun pano takma adından çıkarılması | Köprülemeyi servis ayırıcısının yanlış tarafına koyabilir | Bir muhafazayı “ana pano” olarak adlandırmak” |
| Bu kullanım için tanımlanmamış bir terminalin altına birden fazla iletken bağlanması | Güvenilmez bağlantılar oluşturabilir ve ekipman talimatlarını ihlal edebilir | Tahmini bir tork değerine sıkma |
Topraklama ve eş potansiyel dengeleme, bu işlevlerin gerekli olduğu yerlerde toprak hatası devre kesici (GFCI) korumasının veya SPD cihazlarının yerini tutmaz. topraklama, GFCI ve aşırı gerilim koruması karşılaştırma kılavuzu bu üç güvenlik katmanını birbirinden ayırır.
Odaklanılmış Sorular
Ana devre kesiciyi açmak tüm paneli güvenli hale getirir mi?
Hayır. Servis iletkenleri ve ayırıcının önündeki hat tarafı terminalleri enerjili kalabilir. Panel, yetkili bir kişi tarafından geçerli elektrikli çalışma güvenliği uygulamaları kapsamında değerlendirilmelidir; temassız bir gösterge veya genel bir multimetre kontrolü bu sürecin yerini tutmaz.
Nötr ve toprak bir tali panoda birleştirilmeli midir?
Tipik bir besleyici ile beslenen alt panoda, topraklanmış iletken, muhafazadan ve ekipman topraklama iletkenlerinden yalıtılmıştır. Kesin karar; gerçek servise, besleyiciye, ayrı olarak türetilmiş kaynağa, mevcut tesisat koşullarına, ekipman listesine ve benimsenen Yönetmeliğe bağlıdır; sadece “tali pano” ifadesine değil.
Müstakil bir binadaki panonun topraklama çubuğuna ihtiyacı var mıdır?
Bir besleyici ile beslenen bir bina veya yapı, besleyici ekipman topraklama yoluna ek olarak topraklama elektrodu gereksinimlerine sahip olabilir. Yerel bir elektrot, ekipman topraklama iletkeninin yerini almaz veya istenmeyen bir nötr-toprak bağlantısına izin vermez. Besleyici, bina ve mevcut tesisat kurallarını benimsenen sürümde doğrulayın.
Bir topraklama çubuğu, toprak hatası sırasında bir devre kesiciyi açtırabilir mi?
Normal tasarım, etkili toprak hatası akım yolu olarak toprağa güvenmez. Kaynağa geri dönen birleştirilmiş metalik ekipman topraklama yolu, aşırı akım koruma cihazının kendi karakteristikleri dahilinde çalışması için yeterli hata akımını sağlayan şeydir.
Pano topraklamasını kim incelemelidir?
Yerel olarak benimsenen NEC sürümüne, servis ekipmanına, kesin pano listesine ve talimatlarına ve AHJ gereksinimlerine aşina yetkili bir elektrik uzmanı kullanın. Teknik bir makale karar sınırlarını açıklayabilir; ancak belirli bir tesisatın durumunu doğrulayamaz.
