Bir kontaktör aksesuarı, doğru işlevi yerine getiriyor diye değiştirilebilir değildir. Tam kontaktör ve bobin tanımıyla başlayın. İhtiyacınız olan kumanda kontaklarını sayın, eşleştirilmiş bir mekanik kilitlemenin gerekip gerekmediğine karar verin ve ardından gerçek kumanda beslemesi ve anahtarlama cihazı için bobin bastırmayı seçin. Son olarak, seçilen tüm aksesuarların uyumlu olduğundan emin olun. bir arada bu kontaktör üzerinde. Sonuç, jenerik aksesuar adlarından oluşan bir alışveriş listesi değil, üretici tarafından desteklenen parça numaralarını içeren bir malzeme listesi (BOM) olmalıdır.
| Kumanda panosu gereksinimi | Dikkate alınacak aksesuar | BOM'a eklemeden önce kontrol edin |
|---|---|---|
| Mühürleme devresi, çalışma göstergesi, programlanabilir mantık denetleyicisi (PLC) geri bildirimi veya elektriksel kilitleme | Dahili veya eklenen normalde açık (NO) / normalde kapalı (NC) yardımcı kontak | Kontak sayısı, kumanda devresi görevi, tam montaj konumu, onaylı ana modeller |
| İki kontaktör, ters çevirme tertibatında olduğu gibi, aynı anda kapanmamalıdır | Eşleştirilmiş mekanik kilitleme ve uygun elektriksel çapraz kilitleme | Onaylı kontaktör çifti, fiziksel düzenleme, montaj boşluğu, kontrol mantığı |
| Anahtarlamalı bir bobin, bir röle veya elektronik çıkışta kabul edilemez voltaj geçişleri oluşturur | Üretici onaylı bobin bastırıcı | AC/DC bobin tipi, voltaj ve frekans, bastırma yöntemi, polarite, bırakma süresi etkisi, fiziksel uyum |
Seçim kuralı: Tam kontaktör modeli, bobin kodu veya aksesuar uyumluluk belgesi eksikse, aksesuar parça numarasını boş bırakın doğrulanmamış. Başka bir seriden nominal olarak benzer bir parça onaylanmış bir ikame değildir.
1. Ekleri seçmeden önce ana kontaktörü dondurun
Tam katalog numarası, şasi veya seri, ana kutup düzenlemesi, bobin voltajı, AC frekansı veya DC tanımı ve yerleşik yardımcı kontakları kaydedin. Ayrıca kumanda çıkış cihazını, muhafaza düzenini ve ikinci bir kontaktörün mekanik olarak eşleştirilip eşleştirilmeyeceğini de kaydedin.
Bu girdiler önemlidir çünkü aksesuarlar her kontaktörde standart tak-çalıştır parçalar değildir. Ön yardımcı blok, başka bir modülün ihtiyaç duyduğu alanı kaplayabilir; yan montajlı bir kilitleme, gerekli aralığı değiştirebilir; bir bastırıcı, bir bobin muhafazasına takılabilir veya seriye özgü bir arayüz aracılığıyla bağlanabilir. Mevcut aksesuar montaj diyagramını kontrol edin tam sadece geniş ürün ailesi adını değil, ana model ve revizyon için.
Bu VIOX AC kontaktör serisi ana aileyi belirlemek için bir başlangıç noktasıdır. Yayınlanan özetleri, aksesuar bulunabilirliğinin ve düzenlemelerinin seriye göre değiştiğini açıkça belirtmektedir. Bazı bireysel VIOX model sayfaları yerleşik yardımcı kontak düzenlemelerini tanımlar, ancak bu kılavuz için incelenen genel sayfalar değil tam bir yardımcı blok, kilitleme ve bastırıcı uyumluluk tablosu oluşturur. Nihai siparişi vermeden önce bu tabloyu talep edin.

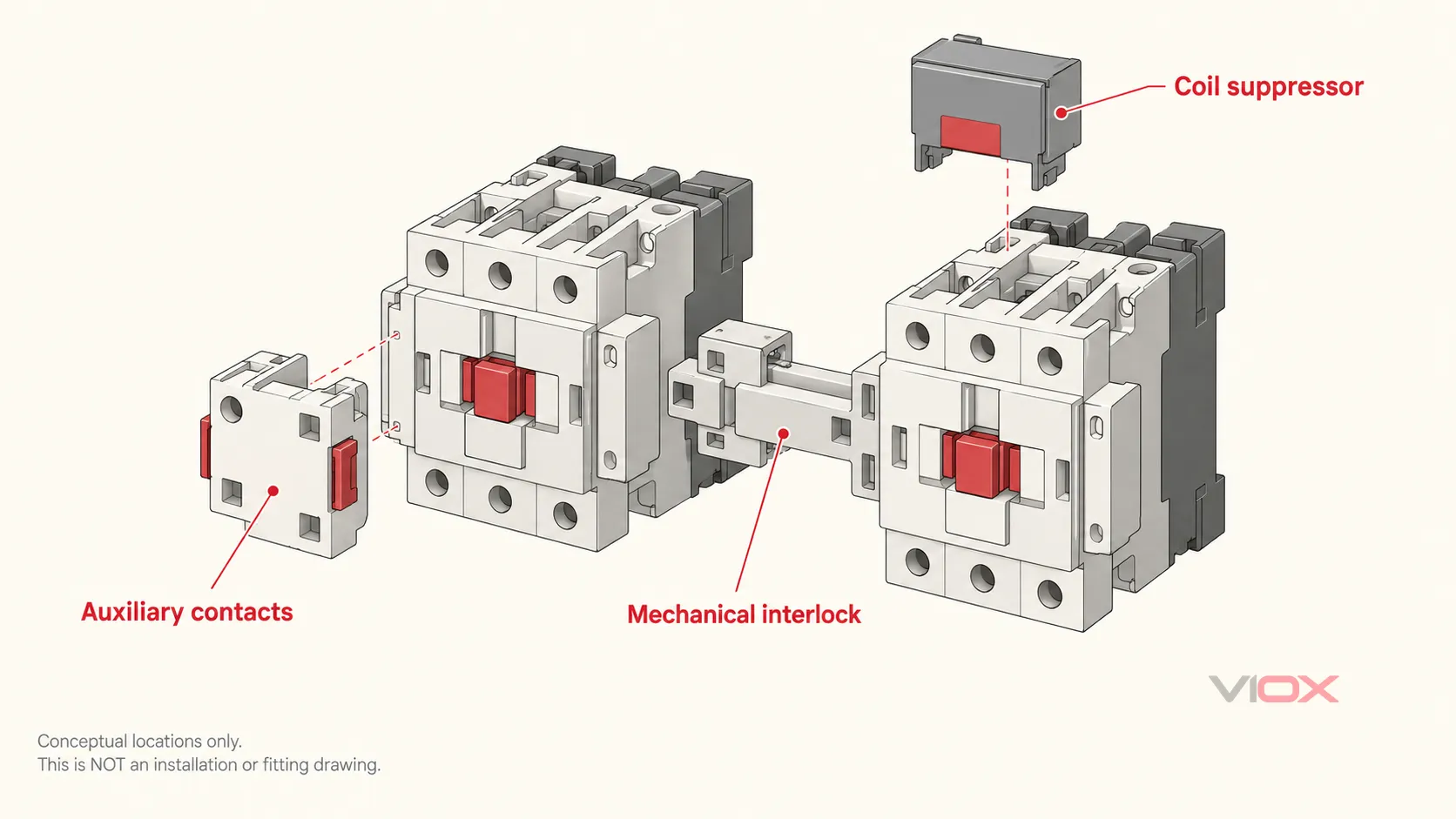

Kavramsal konum haritası, VIOX modele özgü bir montaj çizimi değildir. Seçilen kontaktörün belgelerinde gerçek aksesuar konumlarını ve izin verilen kombinasyonları doğrulayın.
2. Yardımcı kontakları alışkanlığa göre değil, fonksiyona göre sayın
Önce bir kontağa ihtiyaç duyan her kumanda fonksiyonunu listeleyin. Ardından seçilen kontaktöre yerleşik olan kontakları çıkarın. ancak biçimleri ve değerleri devrenin gereksinimlerine uygunsa. Bir mühürleme yolunda kullanılan bir kontak, onaylanmış şema kasıtlı olarak o noktayı paylaşıyorsa, bağımsız PLC geri bildirimi için de mevcut kabul edilemez.
| Fonksiyon | Tipik kontak talebi | Değerlendirme sorusu |
|---|---|---|
| Üç telli mühürleme veya çalışma göstergesi | HAYIR | Kontak aslında hangi bobin veya gösterge yükünü mü Switch ediyor? |
| Karşı kontaktörün elektriksel çapraz kilitlemesi | Her kontaktörde NC | NC kontak, diğer bobin devresi için onaylı ve doğru derecelendirilmiş mi? |
| PLC durum girişi | Mantığa göre NO veya NC | Giriş ıslatma akımı ve voltajı, kontak spesifikasyonuna uygun mu? |
| Arıza veya izin sinyali | Arıza durumu tasarımına göre NO veya NC | Gerekli sinyal bir kontaktör pozisyonu göstergesi mi yoksa ayrı olarak doğrulanmış bir koruma sinyali midir? |
Her devre için nominal çalışma gerilimini ve belirtilen AC-15 veya DC-13 gibi geçerli kumanda devresi kullanım kategorisini kontrol edin. Ana kutupların motor akımı değerini yardımcı kontak satırına kopyalamayın. Ayrıca şunu ayırt edin: yardımcı kontak bloğu bir kontaktöre monte edilmiş yardımcı kontaktör, ayrı bir bobinle çalışan cihazdır. VIOX bu ayrımı şurada ele alır: Yardımcı Kontak ve Ana Kontak.
Sıradan bir durum kontağı, kontaktör mekanizmasını takip eder; her ana kutbun açık olduğunun otomatik olarak güvenlik dereceli bir kanıtı değildir. Bir güvenlik fonksiyonu ayna veya mekanik olarak bağlı bir kontak gerektiriyorsa, NC etiketinden çıkarım yapmak yerine geçerli işaretlenmiş özelliği ve eksiksiz güvenlik tasarımını doğrulayın.
3. Mekanik kilitlemeyi eşleştirilmiş bir çift montaj grubu olarak belirtin
Bir kumanda arızası, kontak sıçraması veya işletim dizisi nedeniyle iki komut örtüşebilir. İleri/geri düzenlemede, eşzamanlı kapanma ciddi bir arızaya neden olabilir. Bir elektriksel kilitleme diğer bobinin kontrol yolunda NC yardımcı kontağı kullanır. A mekanik kilitleme eşleştirilmiş kontaktörlerin birlikte kapanmasını fiziksel olarak engeller. Farklı arıza yollarını ele alırlar; mühendislik ürünü ters çevirme şeması her ikisini de gerektiriyorsa her ikisini de kullanın.
Kilitlemeyi yalnızca iki kontaktörün nominal amper değerlerine göre satın almayın. Üreticinin onaylanmış model numarası çiftini, çerçeve kombinasyonunu, montaj yönünü, ray veya taban düzenini, gerekli boşluğu ve kilitlemenin yan yardımcılarla veya bir bastırıcıyla çakışıp çakışmadığını onaylayın. Ayrıca, ek güç kablolama kitini ayrı olarak doğrulayın; bir kilitleme, kendi başına eksiksiz bir ters çevirme başlatıcısı oluşturmaz.
Mekanik kilitleme, motor aşırı yük korumasının, kısa devre korumasının veya doğrulanmış bir güvenlik fonksiyonunun yerini tutmaz. Kontrol devresi dizisi için bkz. Bir Kontaktör Nasıl Kablolanır; son montaj için gerçek üreticinin çizimini kullanın.
4. Sönümleyiciyi bobine ve kontrol çıkışına göre eşleştirin
Endüktif bir kontaktör bobinini anahtarlamak, bobin devresini açan cihazda bir geçici durum oluşturabilir. Bastırmanın gerekip gerekmediği ve hangisinin kullanılacağı, bobine, PLC veya röle çıkışına, kabul edilebilir bırakma süresine ve o kontaktör için onaylanmış aksesuar seçeneklerine bağlıdır.
Bir DC bobin, diyot tabanlı bir modül açma geçici süresini azaltabilir ancak bobin akımı düşüşünü ve kontaktör bırakmasını yavaşlatabilir. Modül polaritesini ve zamanlama etkilerini kontrol edin. Üretici tarafından onaylanmış diğer DC bastırma yaklaşımları, daha hızlı bırakma için daha yüksek bir kelepçe voltajı ile takas yapabilir. Bir AC bobin, nominal bir direnç-kapasitör (RC) modülü, varistör veya başka bir onaylı modül mevcut olabilir. Bir devre türünün hem AC hem de DC'de çalıştığını varsaymayın ve sadece nominal voltajı kontrol beslemesine uyduğu için genel bir bastırıcı eklemeyin.
BOM, bobin tanımını, ilgili olduğu yerlerde besleme voltajını ve frekansını, çıkış cihazını, seçilen bastırma modülünü, konumu ve herhangi bir bırakma süresi kısıtlamasını belirtmelidir. Detaylı devre takasları VIOX'un kontaktör aşırı gerilim bastırıcı kılavuzunda yer almalıdır; bu sayfa, eksiksiz bir montajın parçası olarak doğru aksesuarı sipariş etmekle ilgilidir.
5. Sadece bireysel uyumluluğu değil, birlikte yaşayabilirliği doğrulayın
Bir aksesuar tek başına bir kontaktöre uyabilir ancak aynı yapıda başka bir aksesuarla çakışabilir. BOM'u yayınlamadan önce, modele özel bir montaj çizimi veya aksesuar kombinasyon tablosu isteyin ve kontrol edin:
- Kaç adet ön ve yan konumun mevcut olduğunu ve onaylanmış bir istifleme sırasının olup olmadığını.
- Kilidin yan konumu işgal edip etmediğini veya çiftin aralığını değiştirip değiştirmediğini.
- Bastırıcının fiziksel arayüzünün, yardımcı üniteler monte edildikten ve kablolama yapıldıktan sonra erişilebilir kalıp kalmadığı.
- Terminal kapaklarının, tel bükümlerinin, havalandırmanın ve muhafaza kapısı boşluğunun hala çalışıp çalışmadığı.
- Yardımcı kontakların tam nominal kumanda görevinin ve bobin modülünün nominal beslemesinin çizimle eşleşip eşleşmediği.
- Montajın piyasaya özel onaylar veya dokümantasyon gerektirip gerektirmediği; bir sertifikayı ana kontaktörden doğrulanmamış bir aksesuar kombinasyonuna asla aktarmayın.

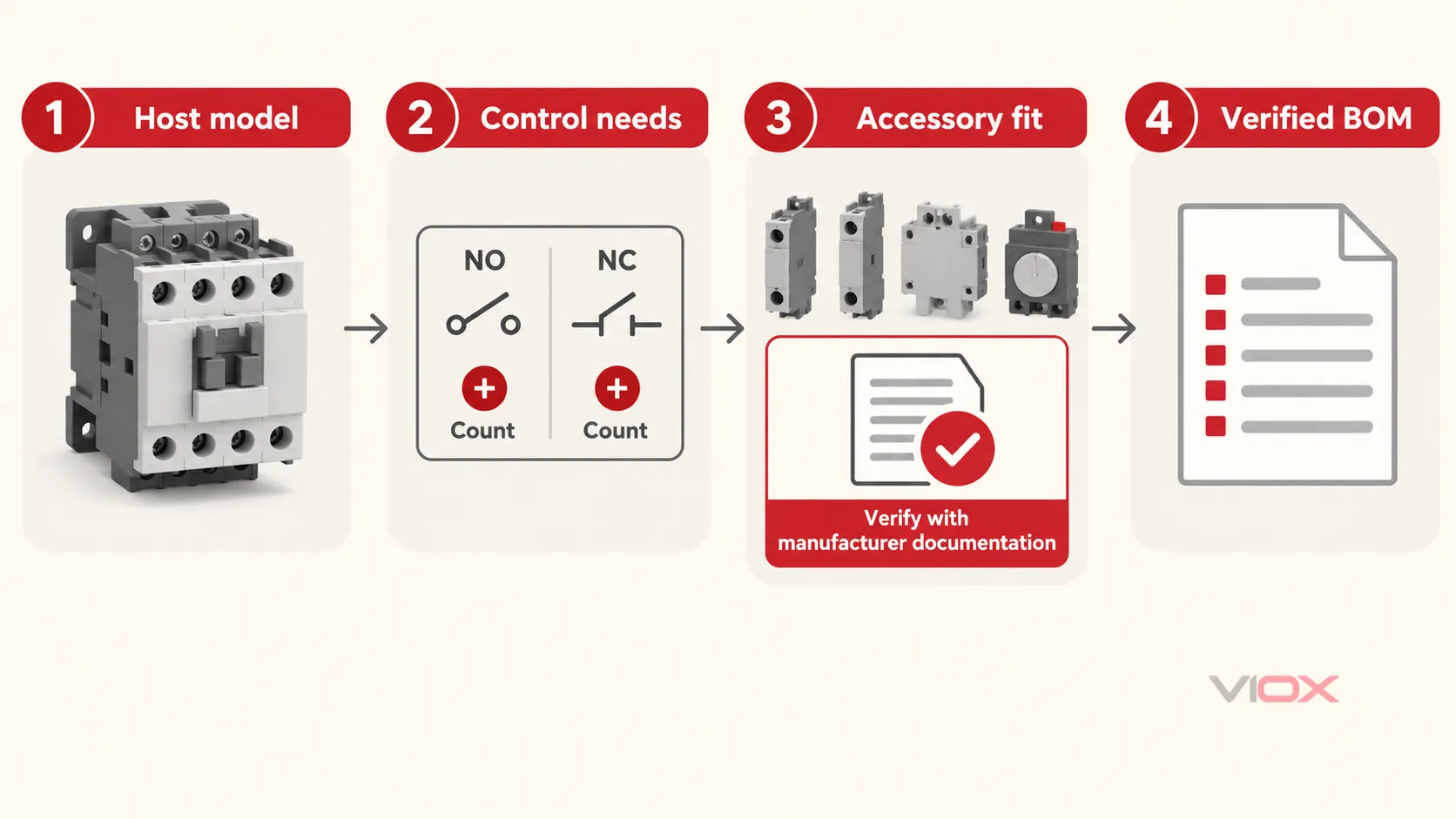

Uyumluluk kontrolünde tam ana model ve mevcut üretici uyum belgesini kullanın; diyagram bir seçim iş akışıdır, kablolama şeması değildir.
Örnek: iki kontaktörlü ters çevirme panosu
Bir panonun bir ileri ve bir geri kontaktör kullandığını varsayalım. Tasarım, bir adet normalde açık (NO) çalışma durumu kontağı ve bir adet normalde kapalı (NC) çapraz kilitleme kontağı gerektiriyor. her kontaktör ve ayrıca çiftin üzerinde mekanik bir kilitleme. Bobin kontrol çıkışları ayrıca geçici bastırma gerektirir. Bu nedenle ön sayım iki kontaktör, dört gerekli kontak fonksiyonları, bir adet mekanik kilitleme tertibatı ve iki adet bobin bastırma pozisyonu. Sayısı ek yardımcı bloklar, her bir tam kontaktördeki kontaklara ve onaylanmış blokların nasıl yapılandırıldığına bağlı olarak sıfır, bir veya daha fazla olabilir. Bastırıcıların parça numaraları, bobin tanımlamaları, çıkış cihazları, montaj kuralları ve açma süresi sınırları bilindiğinde belirlenebilir.
Bu sayı bir aksesuar planlama örneğidir, tam bir motor starteri, kablolama şeması veya güvenlik doğrulaması değildir.
Kopyalanabilir aksesuar BOM ve tedarikçi doğrulama sayfası
Satın alınabilir her öğe için bir satır kullanın. Değiştir Onaylanmamış ile Doğrulanmış yalnızca bir üretici belgesi, tam ana model ve aksesuar kombinasyonunu açıkça kapsıyorsa.
| BMD satırı | Miktar / gerekli fonksiyon | Tam ana ünite veya çift | Doğrulanacak elektriksel değer veya besleme | Montaj / birlikte bulunabilirlik kontrolü | Üretici aksesuar parça numarası | Kanıt durumu ve belge |
|---|---|---|---|---|---|---|
| Kontaktör A | 1 / ana ünite | Tam katalog numarası ve bobin kodu | Yük görevi ve bobin beslemesi | Panel konumu | Tam parça numarasını kaydedin | Doğrulanmış ürün föyü: ____ |
| Kontaktör B, eşleştirilmişse | 1 / ana ünite | Tam katalog numarası ve bobin kodu | Yük görevi ve bobin beslemesi | Eşleştirilmiş düzenleme | Tam parça numarasını kaydedin | Doğrulanmış ürün föyü: ____ |
| Yardımcı blok A | Gerekli NO/NC sayısı eksi onaylanmış dahili üniteler | Kontaktör A | AC-15/DC-13 veya gerçek devre görevi | Ön/yan konum, istifleme | Onaylanmadı: ____ | Montaj/nominal değer sayfası: ____ |
| Yardımcı blok B, eşleştirilmişse | Gerekli NO/NC sayısı eksi onaylanmış dahili üniteler | Kontaktör B | Gerçek devre görevi | Ön/yan konum, istifleme | Onaylanmadı: ____ | Montaj/nominal değer sayfası: ____ |
| Mekanik kilitleme, gerekirse | 1 eşleşen montaj | Her iki tam kontaktör numarası | İşlev ve onaylanmış eşleşme | Çift yönelimi, aralığı, yan modül çakışması | Onaylanmadı: ____ | Çift uyumluluk çizimi: ____ |
| Bobin bastırıcı A | Gerekliyse 1 | Kontaktör A bobin kodu | AC/DC, voltaj, frekans, polarite (varsa) | Montaj arayüzü ve açma süresi kontrolü | Onaylanmadı: ____ | Modül veri sayfası: ____ |
| Bobin bastırıcı B, eşleştirilmişse | Gerekliyse 1 | Kontaktör B bobin kodu | AC/DC, voltaj, frekans, polarite (varsa) | Montaj arayüzü ve açma süresi kontrolü | Onaylanmadı: ____ | Modül veri sayfası: ____ |
Bu sayfayı kontrol şematiği, kesin kontaktör modeli ve bobin kodu, muhafaza kısıtlamaları, hedef pazar ve gerekli miktar ile birlikte gönderin. Tedarikçiden şunları iade etmesini isteyin: uyumlu parça numaraları artı montaj ve derecelendirme belgeleri birleştirilmiş kombinasyon için. VIOX bulunabilirliğini kontrol etmek için iletişime geçin [email protected]; montaj seviyesi onayı için genel bir kontaktör ürün sayfası ile değiştirmeyin.
Standartlar ve kaynak sınırı
IEC 60947-4-1:2023, 2026'da düzeltilmiş olup, belirtilen kapsamı dahilinde elektromekanik kontaktörleri, motor başlatıcıları ve belirtilen özel aksesuarları kapsar. IEC 60947-5-1:2024 kontrol, sinyalizasyon ve kilitleme için kullanılan elektromekanik kontrol devresi cihazlarını ve anahtarlama elemanlarını kapsar. Hiçbir standardın kapsam sayfası, modele özel aksesuar uyumluluk listesinin, montaj çiziminin veya belirli bir VIOX kombinasyonunun sertifikalı olduğunun kanıtının yerine geçmez.
