คำตอบสั้นๆ: คอนแทคเตอร์ กับ มอเตอร์สตาร์ทเตอร์
เป็ contactor คืออุปกรณ์สวิตช์ที่ทำงานด้วยไฟฟ้า ทำหน้าที่เปิดหรือปิดการจ่ายไฟให้กับโหลด แต่โดยปกติแล้วตัวมันเองไม่ได้ให้การป้องกันมอเตอร์เกินพิกัด (Overload Protection) สตาร์ทเตอร์มอเตอร์ (motor starter) คือชุดควบคุมมอเตอร์ที่มักจะรวมคอนแทคเตอร์เข้ากับรีเลย์โอเวอร์โหลดและวงจรควบคุม เพื่อให้สามารถสตาร์ทและหยุดมอเตอร์ได้ พร้อมทั้งช่วยป้องกันมอเตอร์จากสภาวะโอเวอร์โหลดที่เกิดขึ้นต่อเนื่อง.
สรุปสั้นๆ คือ:
คอนแทคเตอร์ = การสวิตช์เปิด-ปิด มอเตอร์สตาร์ทเตอร์ = การสวิตช์เปิด-ปิด + การป้องกันมอเตอร์โอเวอร์โหลด + การควบคุม.
ความแตกต่างนี้มีความสำคัญเนื่องจากมอเตอร์หลายชนิดต้องการมากกว่าแค่การควบคุมเปิด/ปิดจากระยะไกล แต่ยังต้องการการป้องกันโอเวอร์โหลด, ระบบตัดการทำงานเมื่อแรงดันไฟฟ้าหาย (No-voltage release), การควบคุมสตาร์ท/หยุด และการประสานงานร่วมกับอุปกรณ์ป้องกันไฟฟ้าลัดวงจร คอนแทคเตอร์เพียงตัวเดียวอาจเป็นส่วนหนึ่งของระบบนั้น แต่ไม่ใช่ชุดสตาร์ทเตอร์ที่สมบูรณ์ในตัวเอง.
สำหรับข้อมูลผลิตภัณฑ์ โปรดดูที่ VIOX คอนแทคเตอร์ไฟฟ้ากระแสสลับ แล้ว รีเลย์โอเวอร์โหลดความร้อน ตัวเลือก บทความนี้มุ่งเน้นไปที่ความแตกต่างระหว่างคอนแทคเตอร์และมอเตอร์สตาร์ทเตอร์ การใช้งานในแต่ละกรณี และวิธีหลีกเลี่ยงข้อผิดพลาดทั่วไปในการเลือกใช้งาน.

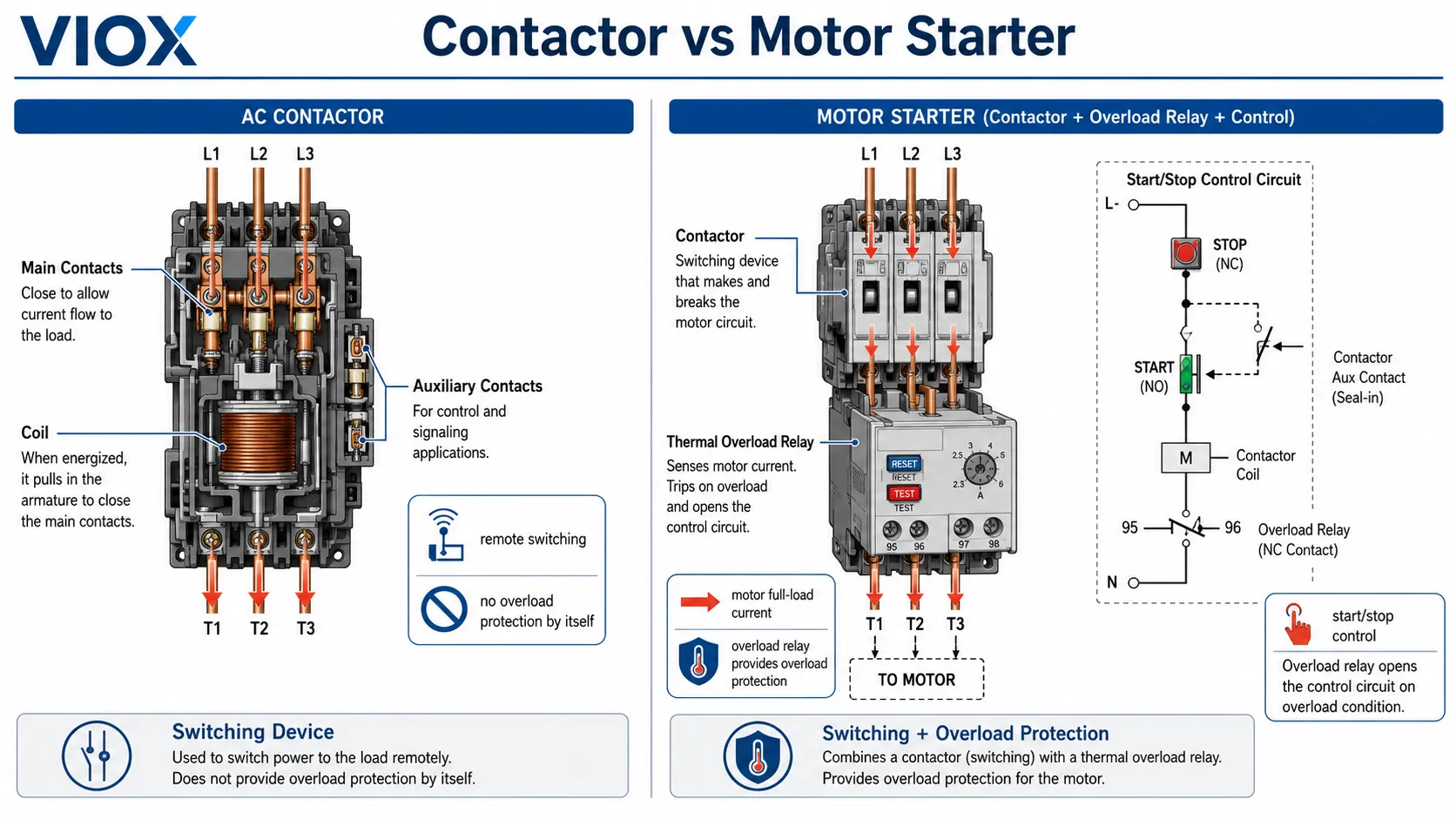

ตารางเปรียบเทียบระหว่างคอนแทคเตอร์และมอเตอร์สตาร์ทเตอร์
| คุณสมบัติ | คอนแทคเตอร์ | สตาร์ทเตอร์มอเตอร์ |
|---|---|---|
| ฟังก์ชันหลัก | สับสวิตช์เปิดหรือปิดกำลังไฟฟ้า | สตาร์ท/หยุดมอเตอร์และให้การป้องกันกระแสเกิน |
| ส่วนประกอบหลัก | คอยล์, หน้าสัมผัสหลัก, หน้าสัมผัสช่วย, โครงสร้างควบคุมการอาร์ค | คอนแทคเตอร์ + โอเวอร์โหลดรีเลย์ + วงจรควบคุมการสตาร์ท/หยุด |
| ป้องกันการโอเวอร์โหลด | ไม่ได้ เว้นแต่จะมีการเพิ่มโอเวอร์โหลดรีเลย์หรืออุปกรณ์ป้องกันแยกต่างหาก | ใช่ โดยปกติจะผ่านทางโอเวอร์โหลดรีเลย์แบบความร้อนหรือแบบอิเล็กทรอนิกส์ |
| การป้องกันไฟฟ้าลัดวงจร | ไม่ | ไม่สามารถทำได้ด้วยสตาร์ทเตอร์เพียงอย่างเดียว จำเป็นต้องมีฟิวส์ เซอร์กิตเบรกเกอร์ MPCB หรือการจัดชุดสตาร์ทเตอร์แบบผสม |
| โหลดทั่วไป | มอเตอร์, ระบบแสงสว่าง, ระบบทำความร้อน, ชุดคาปาซิเตอร์, โหลดทั่วไปที่ต้องการการควบคุม | มอเตอร์, ปั๊ม, พัดลม, คอมเพรสเซอร์, สายพานลำเลียง, ระบบขับเคลื่อนเครื่องจักร |
| เกณฑ์การเลือก | กระแสโหลด, แรงดันไฟฟ้า, ประเภทการใช้งาน, แรงดันคอยล์, หน้าที่การทำงาน | กระแสเต็มโหลดของมอเตอร์, แรงม้า/กิโลวัตต์, แรงดันไฟฟ้า, คลาสของโอเวอร์โหลด, ประเภทของสตาร์ทเตอร์, การประสานงานป้องกันไฟฟ้าลัดวงจร |
| ฟังก์ชันการควบคุม | การสลับวงจรไฟฟ้าจากระยะไกล | การเริ่ม/หยุดการทำงาน, การตัดวงจรเมื่อโอเวอร์โหลด, การปลดวงจรเมื่อแรงดันต่ำ, และการทำระบบอินเตอร์ล็อกหากจำเป็น |
| บริบทตามมาตรฐานทั่วไป | มาตรฐาน IEC 60947-4-1, UL 60947-4-1, และพิกัดตามมาตรฐาน NEMA / IEC | มาตรฐาน IEC 60947-4-1, UL 60947-4-1, การเลือกขนาดสตาร์ทเตอร์ตามมาตรฐาน NEMA และกฎระเบียบการควบคุมมอเตอร์ในพื้นที่ |
| เหมาะสมที่สุด | การสลับวงจรโหลดในกรณีที่มีการป้องกันที่จุดอื่นแล้ว | การควบคุมและป้องกันวงจรมอเตอร์ |
คอนแทคเตอร์คืออะไร?
เป็ contactor คือสวิตช์ที่ทำงานด้วยไฟฟ้าซึ่งออกแบบมาเพื่อควบคุมวงจรไฟฟ้า เมื่อขดลวดได้รับพลังงาน หน้าสัมผัสหลักจะปิดและยอมให้กระแสไฟฟ้าไหลไปยังโหลด เมื่อขดลวดไม่มีพลังงาน หน้าสัมผัสจะเปิดออกและตัดการเชื่อมต่อโหลด.
คอนแทคเตอร์มักใช้สำหรับ:
- มอเตอร์ไฟฟ้า
- แผงไฟส่องสว่าง
- โหลดความร้อน
- การสลับตัวเก็บประจุ
- อุปกรณ์ HVAC
- ปั๊มน้ำและพัดลม
- ตู้ควบคุมระบบอัตโนมัติในงานอุตสาหกรรม
ประเด็นสำคัญ: คอนแทคเตอร์เป็นอุปกรณ์สำหรับการสลับวงจรเป็นหลัก สามารถใช้สลับวงจรมอเตอร์ได้ แต่ไม่สามารถป้องกันมอเตอร์จากการใช้งานเกินพิกัดอย่างต่อเนื่องได้โดยอัตโนมัติ เว้นแต่จะใช้งานร่วมกับโอเวอร์โหลดรีเลย์หรืออุปกรณ์ป้องกันมอเตอร์อื่นๆ.
สำหรับข้อมูลเชิงลึกในระดับอุปกรณ์ โปรดดูที่ คอนแทคเตอร์คืออะไร?.
ส่วนประกอบหลักของคอนแทคเตอร์
| ส่วนประกอบ | การทำงาน |
|---|---|
| คอยล์ / แม่เหล็กไฟฟ้า | สร้างแรงแม่เหล็กเพื่อดึงให้คอนแทคเตอร์ปิดวงจร |
| หน้าสัมผัสหลัก | นำกระแสโหลดไปยังมอเตอร์หรือโหลดทางไฟฟ้าอื่นๆ |
| หน้าสัมผัสเสริม | ให้สัญญาณควบคุม, การอินเตอร์ล็อก, วงจรคงสถานะ หรือการตอบกลับสถานะ |
| โครงสร้างควบคุมการอาร์ก | ช่วยควบคุมการเกิดประกายไฟ (Arcing) เมื่อหน้าสัมผัสเปิดออกขณะมีโหลด |
| โครงตู้ / โครงสร้าง | ทำหน้าที่ยึดและเป็นฉนวนให้กับกลไกการสับสวิตช์ |
สิ่งที่คอนแทคเตอร์ทำได้ดี
คอนแทคเตอร์เหมาะสำหรับการสับสวิตช์โหลดจากระยะไกลหรือแบบอัตโนมัติ โดยสามารถควบคุมได้ด้วยปุ่มกด, ตัวตั้งเวลา, รีเลย์, อุปกรณ์ควบคุมตรรกะแบบโปรแกรมได้ (PLC), สวิตช์ลูกลอย, สวิตช์แรงดัน, เทอร์โมสตัท หรือระบบอัตโนมัติในอาคาร.
มีประโยชน์อย่างยิ่งเมื่อต้องมีการสับสวิตช์โหลดบ่อยครั้ง หรือเมื่อต้องการแยกวงจรควบคุมออกจากวงจรกำลัง.
สิ่งที่คอนแทคเตอร์ไม่สามารถทำได้ด้วยตัวเอง
โดยปกติแล้วคอนแทคเตอร์ไม่ได้ทำหน้าที่:
- ป้องกันมอเตอร์เกินพิกัด (Overload protection)
- การป้องกันโรเตอร์ล็อกโดยตัวมันเอง
- การตัดกระแสไฟฟ้าลัดวงจร
- การป้องกันวงจรย่อย
- วิธีการตัดการเชื่อมต่อ
กระแสไฟฟ้าลัดวงจรจะต้องถูกตัดออกโดยฟิวส์ เซอร์กิตเบรกเกอร์ มอเตอร์โปรเทคชั่นเซอร์กิตเบรกเกอร์ (MPCB) หรือชุดสตาร์ทเตอร์ที่มีพิกัดเหมาะสม นี่ไม่ใช่เพียงแค่ความชอบในการออกแบบเท่านั้น แต่มาตรฐานสำหรับคอนแทคเตอร์และสตาร์ทเตอร์ยอมรับว่าโดยปกติแล้วคอนแทคเตอร์และสตาร์ทเตอร์ไม่ได้ถูกออกแบบมาเพื่อตัดกระแสไฟฟ้าลัดวงจรด้วยตัวมันเอง.
หากคุณกำลังเปรียบเทียบหน้าที่ในการสวิตชิ่งและการป้องกัน, คอนแทคเตอร์เทียบกับเซอร์กิตเบรกเกอร์ อธิบายขอบเขตดังกล่าวในรายละเอียดเพิ่มเติม.
สตาร์ทเตอร์มอเตอร์คืออะไร
เป็ สตาร์ทเตอร์มอเตอร์ (motor starter) คืออุปกรณ์หรือชุดประกอบที่ใช้สำหรับสตาร์ท หยุด และป้องกันมอเตอร์ไฟฟ้า ในงานอุตสาหกรรมแรงดันต่ำหลายประเภท มอเตอร์สตาร์ทเตอร์แบบแม่เหล็กพื้นฐานจะประกอบด้วย:
- คอนแทคเตอร์สำหรับสลับกำลังไฟฟ้าของมอเตอร์
- โอเวอร์โหลดรีเลย์สำหรับป้องกันมอเตอร์เกินพิกัด
- วงจรควบคุมการเริ่มและหยุดทำงาน
- หน้าสัมผัสช่วยสำหรับการคงสถานะและการอินเตอร์ล็อก
- การติดตั้งในตู้หรือแผงควบคุมเมื่อจำเป็น
คอนแทคเตอร์คือส่วนที่ทำหน้าที่สลับไฟฟ้า ส่วนโอเวอร์โหลดรีเลย์คือส่วนที่ทำหน้าที่ป้องกันมอเตอร์ เมื่อรวมกันแล้วจะกลายเป็นหัวใจหลักของสตาร์ทเตอร์.
มอเตอร์สตาร์ทเตอร์เป็นเพียงคอนแทคเตอร์ที่มีระบบป้องกันโอเวอร์โหลดใช่หรือไม่?
ในทางปฏิบัติที่ง่ายที่สุด คำตอบคือใช่ มอเตอร์สตาร์ทเตอร์พื้นฐานมักจะเป็น คอนแทคเตอร์ร่วมกับโอเวอร์โหลดรีเลย์ พร้อมการเดินสายควบคุมที่จำเป็น.
แต่ในตู้ควบคุมจริง สตาร์ทเตอร์อาจประกอบด้วยอุปกรณ์มากกว่าสองส่วนนี้:
- ปุ่มกดสตาร์ทและสต็อป
- หน้าสัมผัสเสริม
- สวิตช์เลือกการทำงาน
- ไฟแสดงสถานะ
- หม้อแปลงควบคุม
- การประสานการทำงานของฟิวส์หรือเบรกเกอร์
- วิธีการตัดการเชื่อมต่อ
- การปิดล้อม
- อินเตอร์ล็อกสำหรับการกลับทางหมุน
- วงจรตั้งเวลาหรือวงจรสตาร์ทแบบสตาร์-เดลต้า
ด้วยเหตุนี้ คำว่า "สตาร์ทเตอร์" จึงอาจหมายถึงชุดอุปกรณ์ขนาดเล็กหรือชุดควบคุมมอเตอร์แบบตู้สำเร็จรูป ขึ้นอยู่กับตลาดและการใช้งาน.
มอเตอร์สตาร์ทเตอร์กับแมกเนติกสตาร์ทเตอร์คือสิ่งเดียวกันหรือไม่?
ในบริบทของอเมริกาเหนือหลายแห่ง แมกเนติกสตาร์ทเตอร์ หมายถึงมอเตอร์สตาร์ทเตอร์ที่ทำงานด้วยแม่เหล็กไฟฟ้า ซึ่งประกอบด้วยคอนแทคเตอร์และโอเวอร์โหลดรีเลย์ โดยคำว่า "แมกเนติก" หมายถึงคอยล์ของคอนแทคเตอร์และกลไกแม่เหล็ก.

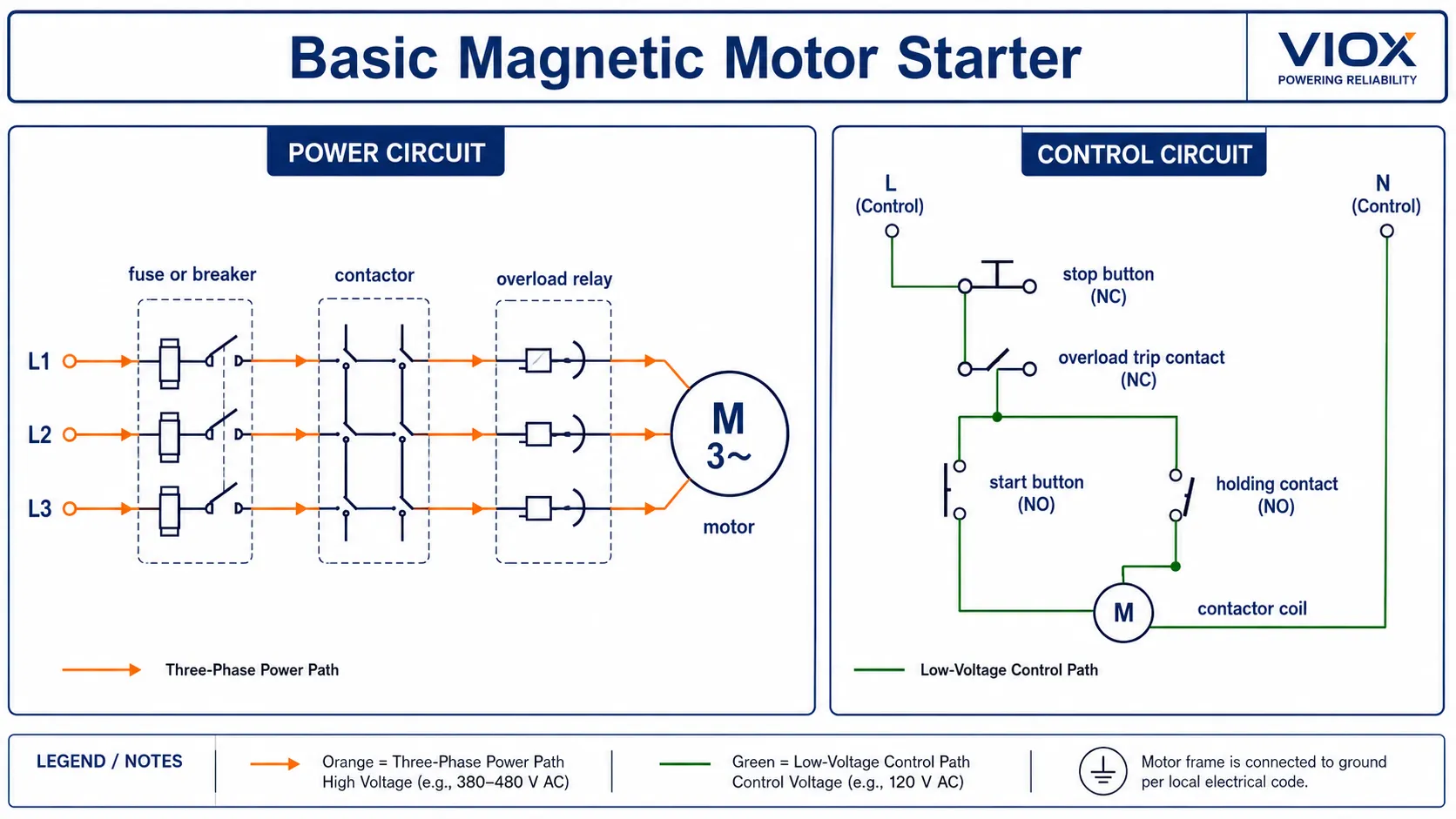

โดยทั่วไปแล้วแมกเนติกสตาร์ทเตอร์จะทำหน้าที่ดังนี้:
- การควบคุมการเริ่ม/หยุดการทำงานจากระยะไกล
- การปลดวงจรเมื่อไม่มีแรงดันไฟฟ้า เพื่อป้องกันไม่ให้มอเตอร์เริ่มทำงานใหม่โดยอัตโนมัติหลังจากไฟฟ้าดับ เว้นแต่จะได้รับคำสั่งจากวงจรควบคุม
- ฟังก์ชันการตัดวงจรของรีเลย์โอเวอร์โหลด
- การสลับวงจรมอเตอร์ด้วยคอนแทคเตอร์
คำนี้เป็นที่นิยมใช้ในงานอุตสาหกรรม, ระบบ HVAC, ปั๊ม, คอมเพรสเซอร์ และงานควบคุมเครื่องจักร ในตลาดที่ใช้มาตรฐาน IEC มักจะเรียกแนวคิดเดียวกันนี้โดยตรงว่า คอนแทคเตอร์พร้อมรีเลย์โอเวอร์โหลด, DOL สตาร์ทเตอร์ หรือชุดสตาร์ทมอเตอร์.
เฉพาะคอนแทคเตอร์ เทียบกับ คอนแทคเตอร์ + รีเลย์โอเวอร์โหลด เทียบกับ คอมบิเนชันสตาร์ทเตอร์
นี่คือส่วนของการปฏิบัติงานจริงที่บทความส่วนใหญ่มักข้ามไป ในตู้ควบคุมไฟฟ้าจริงมีการจัดวางอุปกรณ์ได้หลายรูปแบบ.

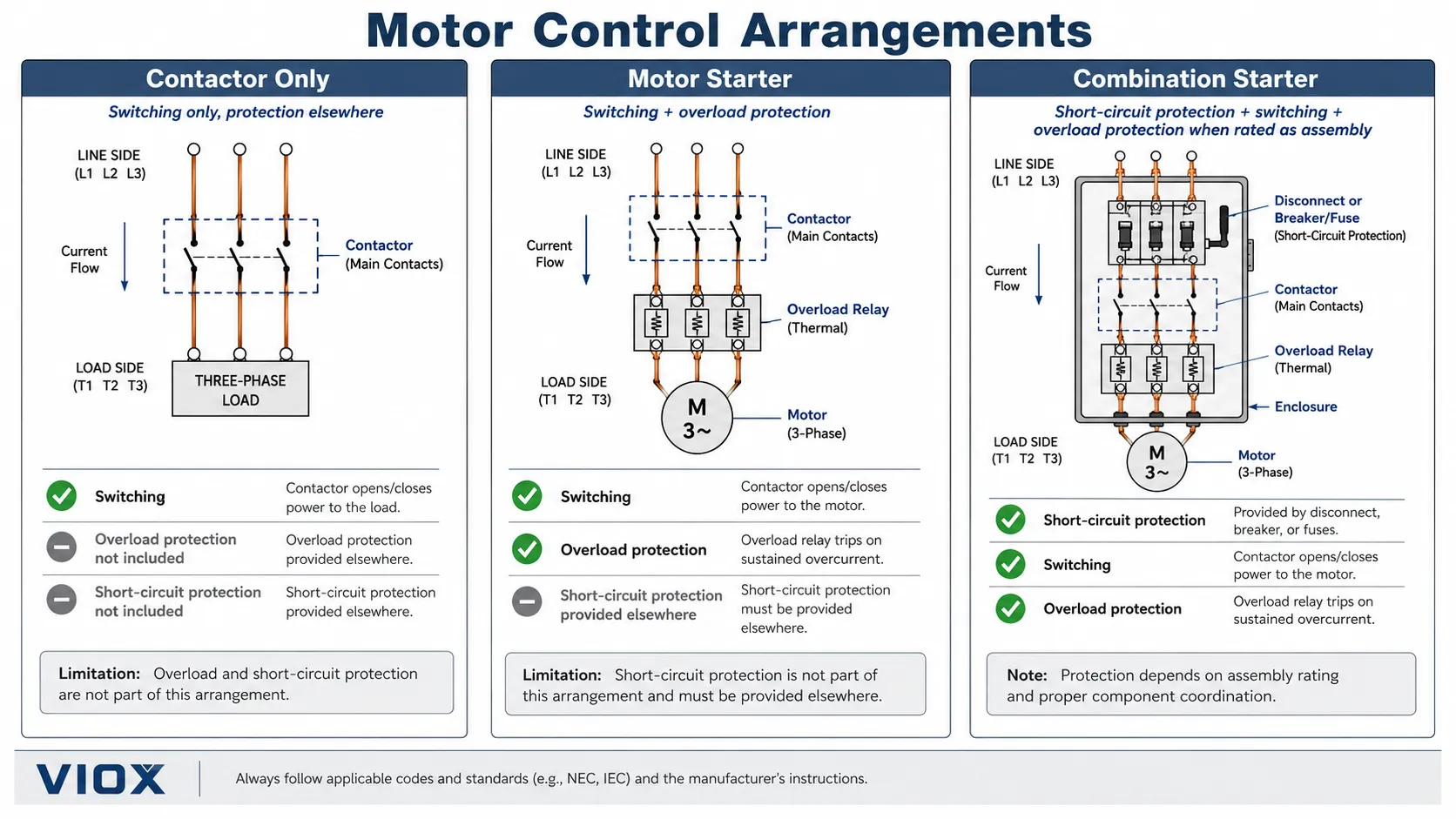

| การจัดวาง | ส่วนประกอบ | สิ่งที่ให้มา | สิ่งที่อุปกรณ์ไม่สามารถทำได้ด้วยตัวเอง |
|---|---|---|---|
| คอนแทคเตอร์เพียงอย่างเดียว | คอนแทคเตอร์ + สัญญาณควบคุม | การเปิด/ปิดระยะไกล | การป้องกันมอเตอร์เกินพิกัด, การป้องกันไฟฟ้าลัดวงจร |
| คอนแทคเตอร์ + โอเวอร์โหลดรีเลย์ | คอนแทคเตอร์ + โอเวอร์โหลดรีเลย์แบบความร้อนหรือแบบอิเล็กทรอนิกส์ | ฟังก์ชันพื้นฐานของสตาร์ทเตอร์มอเตอร์: การสับสวิตช์ + การป้องกันกระแสเกิน | การป้องกันไฟฟ้าลัดวงจร เว้นแต่จะมีการประสานงานร่วมกับฟิวส์หรือเบรกเกอร์ |
| MPCB + คอนแทคเตอร์ | เซอร์กิตเบรกเกอร์สำหรับป้องกันมอเตอร์ (MPCB) + คอนแทคเตอร์ | การป้องกันไฟฟ้าลัดวงจรและกระแสเกินจาก MPCB และการสับสวิตช์ระยะไกลจากคอนแทคเตอร์ | อาจยังคงต้องมีอุปกรณ์ตัดตอนหรือตู้ควบคุม ขึ้นอยู่กับการออกแบบ |
| คอมบิเนชันสตาร์ทเตอร์ (Combination starter) | อุปกรณ์ตัดตอน หรือเบรกเกอร์/ฟิวส์ + คอนแทคเตอร์ + โอเวอร์โหลดรีเลย์ + ตู้ควบคุม | การควบคุมมอเตอร์แบบบูรณาการและการจัดวางระบบป้องกันที่ประสานสัมพันธ์กัน | ต้องได้รับการคัดเลือกและกำหนดพิกัดในฐานะระบบที่สมบูรณ์ |
| Soft starter | อุปกรณ์อิเล็กทรอนิกส์กำลัง + บายพาส/คอนแทคเตอร์ ขึ้นอยู่กับการออกแบบ | การสตาร์ทและการหยุดแบบลดแรงดันไฟฟ้า | การควบคุมความเร็วเต็มรูปแบบ โดยปกติยังคงต้องการอุปกรณ์ป้องกันที่ต้นทาง |
| VFD | อินเวอร์เตอร์ (VFD) + อุปกรณ์ป้องกัน/ควบคุม | ฟังก์ชันการควบคุมความเร็ว การปรับความเร่ง/ลด (Ramping) และการควบคุมมอเตอร์ | ไม่สามารถนำไปเปลี่ยนแทนสตาร์ทเตอร์ทุกประเภทได้โดยตรง จำเป็นต้องมีอุปกรณ์ป้องกันและการเดินสายไฟเฉพาะสำหรับไดรฟ์นั้นๆ |
สำหรับรายละเอียดประเภทสตาร์ทเตอร์นอกเหนือจากหน้าเปรียบเทียบนี้ ให้ใช้ คู่มือการเลือกประเภทของสตาร์ทเตอร์มอเตอร์.
สตาร์ทเตอร์มอเตอร์ให้การป้องกันไฟฟ้าลัดวงจรหรือไม่?
นี่คือจุดที่คำอธิบายหลายแห่งมีความคลาดเคลื่อนทางเทคนิค.
สตาร์ทเตอร์มอเตอร์พื้นฐานให้ การป้องกันโอเวอร์โหลด, ไม่ใช่การป้องกันไฟฟ้าลัดวงจรที่สมบูรณ์ในตัวมันเอง โอเวอร์โหลดรีเลย์ถูกออกแบบมาเพื่อตอบสนองต่อกระแสเกินที่ต่อเนื่อง ไม่ใช่กระแสลัดวงจรที่มีขนาดสูง.
การป้องกันไฟฟ้าลัดวงจรจะต้องจัดหาโดยอุปกรณ์ที่เหมาะสม เช่น:
- ฟิวส์
- วงจร breaker
- เซอร์กิตเบรกเกอร์ป้องกันมอเตอร์ (motor protection circuit breaker)
- สตาร์ทเตอร์ที่มีการป้องกัน
- ชุดสตาร์ทเตอร์แบบคอมบิเนชัน
อุปกรณ์สตาร์ทมอเตอร์และอุปกรณ์ป้องกันไฟฟ้าลัดวงจรจะต้องได้รับการประสานการทำงานให้สอดคล้องตามมาตรฐานที่เกี่ยวข้อง พิกัดของอุปกรณ์ และข้อกำหนดของโครงการ.
ดังนั้นข้อความที่ถูกต้องคือ:
โดยปกติแล้วอุปกรณ์สตาร์ทมอเตอร์จะมีการป้องกันกระแสเกินรวมอยู่ด้วย ส่วนการป้องกันไฟฟ้าลัดวงจรจะต้องใช้อุปกรณ์ฟิวส์ เซอร์กิตเบรกเกอร์ MPCB หรือชุดสตาร์ทมอเตอร์แบบผสมที่มีพิกัดรองรับ.
คุณควรใช้คอนแทคเตอร์เมื่อใด?
ให้ใช้คอนแทคเตอร์แบบแยกส่วนเมื่อคุณต้องการการควบคุมการสับเปลี่ยนวงจร และมีการจัดการเรื่องการป้องกันที่จำเป็นไว้ที่จุดอื่นแล้ว.
การใช้งานคอนแทคเตอร์เพียงอย่างเดียวโดยทั่วไป ได้แก่:
- การควบคุมระบบแสงสว่าง
- การควบคุมระบบทำความร้อนด้วยไฟฟ้า
- การสลับคาปาซิเตอร์แบงค์โดยเลือกประเภทคอนแทคเตอร์ที่เหมาะสม
- การสลับโหลดที่ไม่ใช่มอเตอร์ผ่านรีโมทแบบง่าย
- การควบคุมมอเตอร์ที่มีการป้องกันการโอเวอร์โหลดและการลัดวงจรแยกต่างหาก
- การสลับการทำงานที่ควบคุมด้วย PLC ภายในตู้ควบคุมไฟฟ้า
การเลือกอุปกรณ์ควรสอดคล้องกับ:
- ประเภทของโหลด
- พิกัดกระแสใช้งาน
- แรงดันไฟฟ้า
- การใช้งานแบบไฟฟ้ากระแสสลับ (AC) หรือไฟฟ้ากระแสตรง (DC)
- ประเภทการใช้งาน (Utilization category) เช่น AC-1, AC-3, AC-4, DC-1 หรือการใช้งานกับมอเตอร์ไฟฟ้ากระแสตรง
- แรงดันไฟฟ้าคอยล์
- จำนวนขั้ว
- ข้อกำหนดสำหรับหน้าสัมผัสช่วย
- ความถี่ในการสับเปลี่ยนที่คาดการณ์ไว้
สำหรับวงจรขับเคลื่อนมอเตอร์ ประเภทการใช้งานมีความสำคัญ คอนแทคเตอร์ที่ได้รับการจัดอันดับสำหรับโหลดความต้านทานไม่สามารถนำมาใช้กับการสตาร์ทมอเตอร์หรือการทำงานแบบจ็อกกิ้งได้โดยอัตโนมัติ คู่มือของ VIOX เกี่ยวกับ ประเภทการใช้งานของคอนแทคเตอร์ อธิบายถึง AC-1, AC-3, AC-4 และประเภทที่เกี่ยวข้อง.
เมื่อใดที่คุณควรใช้มอเตอร์สตาร์ทเตอร์?
ใช้มอเตอร์สตาร์ทเตอร์เมื่อโหลดเป็นมอเตอร์ไฟฟ้าที่ต้องการการควบคุมการสตาร์ทและการป้องกันกระแสเกิน.
การใช้งานทั่วไป ได้แก่:
- ปั๊มน้ำ
- พัดลม
- คอมเพรสเซอร์
- สายพานลำเลียง
- เครื่องจักรกล
- เครื่องผสม
- มอเตอร์ในกระบวนการผลิตทางอุตสาหกรรม
- มอเตอร์สำหรับระบบชลประทาน
- โหลดมอเตอร์สำหรับระบบปรับอากาศและระบายอากาศ (HVAC)
การเลือกสตาร์ทเตอร์ควรเริ่มจากข้อมูลบนแผ่นป้ายประจำมอเตอร์ (Nameplate):
- กระแสไฟฟ้าเต็มพิกัด (Full-load current)
- แรงดันไฟฟ้า
- เฟส
- ความถี่
- พิกัดแรงม้าหรือกิโลวัตต์
- รอบการทำงาน (duty cycle)
- ความถี่ในการสตาร์ท
- ค่าตัวประกอบการใช้งาน (Service Factor) หากมี
- สภาพแวดล้อมและสภาวะของตู้ควบคุม
สำหรับสตาร์ทเตอร์แบบ DOL พื้นฐาน คอนแทคเตอร์จะทำหน้าที่สับสวิตช์มอเตอร์ และโอเวอร์โหลดรีเลย์จะทำหน้าที่ป้องกันการใช้งานเกินพิกัดอย่างต่อเนื่อง สำหรับการสตาร์ทที่หนักหน่วง การสตาร์ทบ่อยครั้ง การเร่งความเร็วเป็นเวลานาน การกลับทางหมุน การเขย่า (Jogging) หรือการสตาร์ทแบบลดแรงดัน จะต้องเลือกชุดสตาร์ทเตอร์ด้วยความระมัดระวังมากขึ้น.
หากคำถามหลักคือการเลือกขนาดของโอเวอร์โหลดรีเลย์ โปรดดูที่ คู่มือการเลือกใช้โอเวอร์โหลดรีเลย์แบบความร้อน.
มอเตอร์สตาร์ทเตอร์ เทียบกับ ซอฟต์สตาร์ทเตอร์ เทียบกับ อินเวอร์เตอร์ (VFD)
มอเตอร์สตาร์ทเตอร์ไม่เหมือนกับซอฟต์สตาร์ทเตอร์หรืออินเวอร์เตอร์ (VFD).
| อุปกรณ์ | วัตถุประสงค์หลัก | เหมาะสมที่สุด |
|---|---|---|
| มอเตอร์สตาร์ทเตอร์แบบ DOL (Direct-On-Line) | สตาร์ทมอเตอร์โดยตรงจากแหล่งจ่ายไฟและมีการป้องกันกระแสเกิน | มอเตอร์ขนาดเล็กที่สามารถสตาร์ทด้วยแรงดันเต็มพิกัดได้ |
| มอเตอร์สตาร์ทเตอร์แบบสตาร์-เดลต้า | ลดกระแสขณะสตาร์ทโดยการเริ่มแบบสตาร์และทำงานแบบเดลต้า | มอเตอร์ขนาดใหญ่ที่ต้องการลดกระแสขณะสตาร์ท |
| Soft starter | ใช้อุปกรณ์อิเล็กทรอนิกส์กำลังเพื่อค่อยๆ ปรับแรงดันไฟฟ้าในช่วงสตาร์ทและหยุดการทำงาน | ปั๊ม สายพานลำเลียง และคอมเพรสเซอร์ ในกรณีที่ต้องคำนึงถึงแรงกระแทกทางกลหรือกระแสกระชาก |
| VFD | ควบคุมความเร็วรอบมอเตอร์โดยการปรับความถี่และแรงดันไฟฟ้า | การใช้งานที่ต้องการปรับความเร็วรอบ การควบคุมกระบวนการผลิต และการเพิ่มประสิทธิภาพการใช้พลังงาน |
ซอฟต์สตาร์ทเตอร์ (Soft starters) และไดรฟ์ปรับความเร็วรอบ (VFDs) อาจมีฟังก์ชันป้องกันมอเตอร์รวมอยู่ด้วย แต่ยังคงจำเป็นต้องมีการป้องกันไฟฟ้าลัดวงจรที่ต้นทางอย่างเหมาะสม และต้องติดตั้งตามคำแนะนำของผู้ผลิต.
สำหรับการใช้งานแบบสตาร์-เดลต้า โปรดดูที่ แผนผังการเดินสายและคู่มือการเลือกใช้งานสตาร์ทเตอร์แบบสตาร์-เดลต้า.
คู่มือการเลือกใช้งาน: วิธีการตัดสินใจอย่างรวดเร็ว

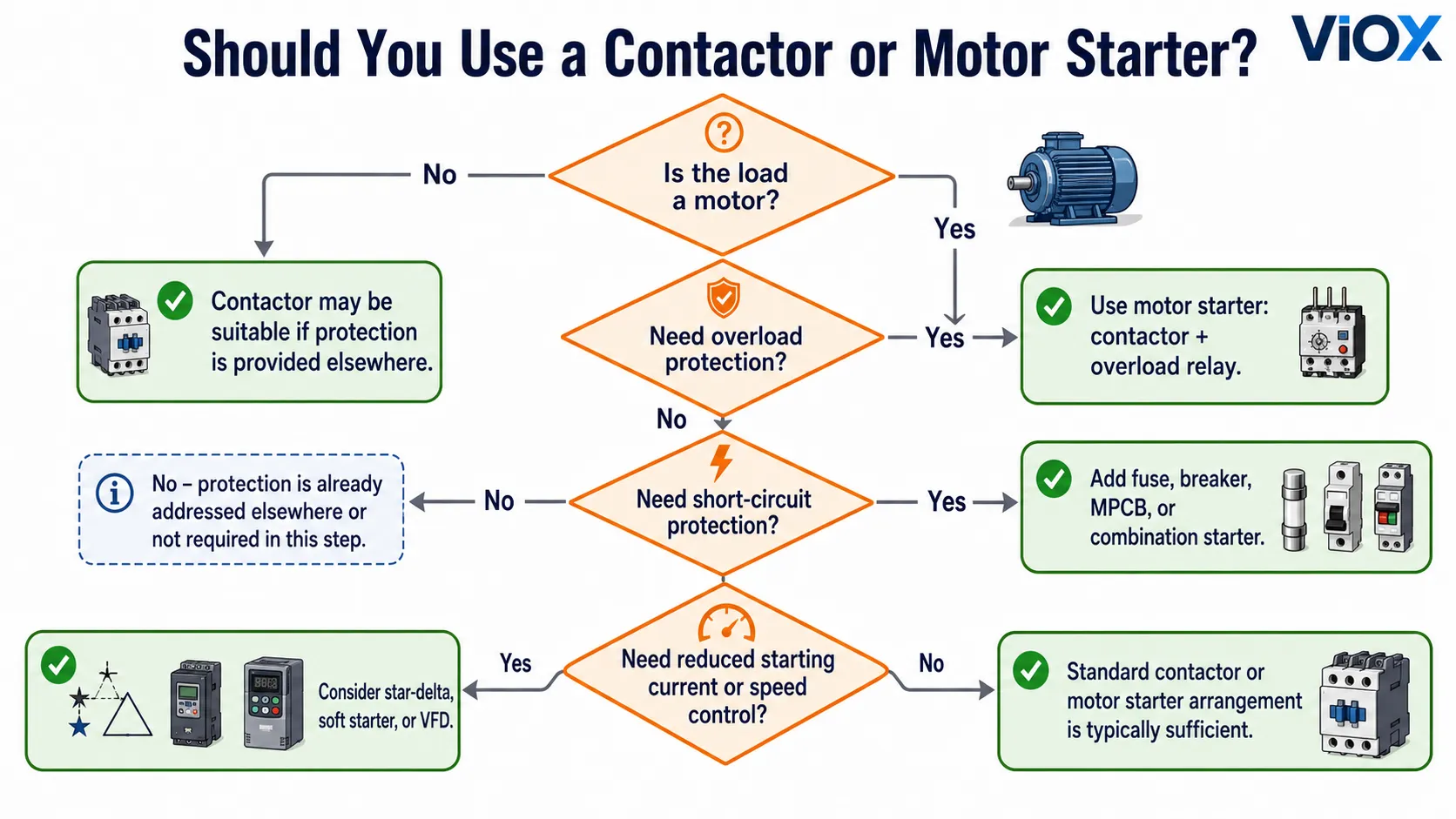

ใช้ลำดับการตัดสินใจดังนี้:
ขั้นตอนที่ 1: โหลดเป็นมอเตอร์ใช่หรือไม่?
หากไม่ใช่ คอนแทคเตอร์อาจเพียงพอหากวงจรมีการป้องกันที่เหมาะสมในส่วนอื่นแล้ว.
หากใช่ ให้ดำเนินการต่อไปยังการป้องกันการใช้งานเกินกำลัง (Overload protection).
ขั้นตอนที่ 2: มอเตอร์จำเป็นต้องมีการป้องกันการใช้งานเกินกำลังหรือไม่?
สำหรับการใช้งานมอเตอร์ส่วนใหญ่ จำเป็นต้องมี ให้ใช้ชุดสตาร์ทมอเตอร์ เช่น คอนแทคเตอร์ร่วมกับโอเวอร์โหลดรีเลย์, MPCB ร่วมกับคอนแทคเตอร์ หรือชุดสตาร์ทแบบผสม.
ขั้นตอนที่ 3: มีการป้องกันไฟฟ้าลัดวงจรไว้แล้วหรือไม่?
หากยังไม่มี ให้เลือกและประสานการทำงานของฟิวส์, เบรกเกอร์, MPCB หรือชุดสตาร์ทแบบผสม ห้ามคาดหวังให้คอนแทคเตอร์หรือโอเวอร์โหลดรีเลย์ตัดกระแสไฟฟ้าลัดวงจรเพียงลำพัง.
ขั้นตอนที่ 4: จำเป็นต้องมีการสตาร์ทแบบลดแรงดันหรือการควบคุมความเร็วหรือไม่?
หากการสตาร์ทมอเตอร์แบบแรงดันเต็ม (Full-voltage direct starting) ทำให้เกิดกระแสกระชาก แรงดันตก แรงกระแทกทางกล หรือความเครียดในกระบวนการผลิตมากเกินไป ให้พิจารณาใช้สตาร์ทเตอร์แบบสตาร์-เดลต้า (Star-delta starter), ซอฟต์สตาร์ทเตอร์ (Soft starter) หรืออินเวอร์เตอร์ (VFD).
ขั้นตอนที่ 5: ต้องการการควบคุมและสภาพแวดล้อมแบบใด?
ตรวจสอบแรงดันคอยล์, หน้าสัมผัสช่วย (Auxiliary contacts), ระดับการป้องกันของตู้ (Enclosure rating), อุณหภูมิโดยรอบ, รอบการทำงาน (Duty cycle), ความถี่ในการสลับการทำงาน และข้อกำหนดตามมาตรฐานท้องถิ่น.
ข้อผิดพลาดในการเลือกทั่วไป
ข้อผิดพลาดที่ 1: การใช้คอนแทคเตอร์เพียงอย่างเดียวเป็นสตาร์ทเตอร์มอเตอร์
คอนแทคเตอร์สามารถสลับการทำงานของมอเตอร์ได้ แต่ไม่สามารถป้องกันมอเตอร์จากสภาวะโอเวอร์โหลดที่เกิดขึ้นต่อเนื่องได้ด้วยตัวเอง หากไม่มีโอเวอร์โหลดรีเลย์, MPCB, ระบบป้องกันของไดรฟ์ หรืออุปกรณ์ป้องกันมอเตอร์อื่นๆ มอเตอร์อาจเกิดความร้อนสูงเกินไปในระหว่างสภาวะโอเวอร์โหลด.
ข้อผิดพลาดที่ 2: การเข้าใจผิดว่าสตาร์ทเตอร์สามารถตัดกระแสลัดวงจรได้
สตาร์ทเตอร์ที่ประกอบด้วยคอนแทคเตอร์และโอเวอร์โหลดรีเลย์พื้นฐาน ไม่สามารถใช้แทนฟิวส์หรือเบรกเกอร์ได้ การป้องกันการลัดวงจรจะต้องดำเนินการโดยอุปกรณ์ป้องกันที่มีพิกัดเหมาะสมหรือชุดสตาร์ทเตอร์แบบผสม (Combination starter) ที่ผ่านการรับรอง.
ข้อผิดพลาดที่ 3: การเลือกอุปกรณ์โดยพิจารณาจากแรงม้าเพียงอย่างเดียว
ค่าแรงม้าหรือกิโลวัตต์มีประโยชน์ แต่การเลือกขั้นสุดท้ายควรตรวจสอบกระแสโหลดเต็มที่ แรงดันไฟฟ้า ประเภทการใช้งาน รอบการทำงาน สภาวะแวดล้อม และช่วงของโอเวอร์โหลดรีเลย์.
ข้อผิดพลาดที่ 4: การละเลยประเภทการใช้งาน (Utilization Category)
พิกัด AC-1 และ AC-3 ไม่เหมือนกัน คอนแทคเตอร์ที่ใช้ได้กับโหลดความต้านทานอาจไม่เหมาะสมสำหรับการสตาร์ทมอเตอร์ การจ็อกกิ้ง การปลั๊กกิ้ง หรือการกลับทางหมุนบ่อยครั้ง อาจต้องใช้ประเภทการทำงานที่แตกต่างกัน.
ข้อผิดพลาดที่ 5: การติดตั้งคอนแทคเตอร์ที่ด้านเอาต์พุตของ VFD อย่างไม่ถูกต้อง
คอนแทคเตอร์อาจใช้ที่ด้านแหล่งจ่าย (Line side) ของ VFD เพื่อการตัดตอนหรือควบคุม หากผู้ผลิตไดรฟ์อนุญาต การสับเปลี่ยนที่ด้านโหลดของ VFD ขณะทำงานอาจทำให้ไดรฟ์หรือระบบมอเตอร์เสียหายได้ ควรปฏิบัติตามกฎการเดินสายของผู้ผลิต VFD เสมอ.
ข้อผิดพลาดที่ 6: การมองว่าซอฟต์สตาร์ทเตอร์และ VFD เป็นเพียงสตาร์ทเตอร์มอเตอร์ทั่วไป
ซอฟต์สตาร์ทเตอร์และ VFD เป็นอุปกรณ์ควบคุมมอเตอร์ แต่ไม่เหมือนกับสตาร์ทเตอร์แบบกลไกไฟฟ้าพื้นฐาน อุปกรณ์เหล่านี้ต้องการการป้องกัน การบายพาส การจัดการ EMC การระบายความร้อน และข้อควรพิจารณาในการติดตั้งเฉพาะของตนเอง.
คำถามที่พบบ่อย
สตาร์ทเตอร์มอเตอร์เหมือนกับคอนแทคเตอร์หรือไม่?
ไม่ใช่ คอนแทกเตอร์ (Contactor) เป็นอุปกรณ์สวิตชิ่งชนิดหนึ่ง ส่วนมอเตอร์สตาร์ทเตอร์ (Motor starter) โดยทั่วไปจะประกอบด้วยคอนแทกเตอร์รวมกับอุปกรณ์ป้องกันโอเวอร์โหลดและวงจรควบคุม ดังนั้นคอนแทกเตอร์จึงเป็นเพียงส่วนประกอบหนึ่งของสตาร์ทเตอร์เท่านั้น.
ฉันสามารถใช้คอนแทกเตอร์โดยไม่มีโอเวอร์โหลดรีเลย์ได้หรือไม่?
ได้ แต่เฉพาะในกรณีที่มีการติดตั้งอุปกรณ์ป้องกันโอเวอร์โหลดไว้ที่จุดอื่นแล้ว หรือโหลดนั้นไม่จำเป็นต้องมีการป้องกันโอเวอร์โหลดสำหรับมอเตอร์ สำหรับการใช้งานมอเตอร์ส่วนใหญ่ การใช้เพียงคอนแทกเตอร์อย่างเดียวไม่เพียงพอ.
มอเตอร์สตาร์ทเตอร์มีระบบป้องกันไฟฟ้าลัดวงจรหรือไม่?
มอเตอร์สตาร์ทเตอร์พื้นฐานจะให้การป้องกันโอเวอร์โหลดเท่านั้น ไม่ใช่การป้องกันไฟฟ้าลัดวงจรที่สมบูรณ์ การป้องกันไฟฟ้าลัดวงจรจะต้องมาจากฟิวส์, เซอร์กิตเบรกเกอร์, MPCB, สตาร์ทเตอร์ที่มีระบบป้องกัน หรือการจัดชุดสตาร์ทเตอร์แบบผสม.
แมกเนติกสตาร์ทเตอร์ (Magnetic starter) คืออะไร?
แมกเนติกสตาร์ทเตอร์ คือมอเตอร์สตาร์ทเตอร์ที่ทำงานด้วยแม่เหล็กไฟฟ้า โดยทั่วไปประกอบด้วยคอนแทกเตอร์, โอเวอร์โหลดรีเลย์ และวงจรควบคุมการเริ่ม/หยุดทำงาน คำนี้มักใช้กันแพร่หลายในภาษาทางเทคนิคด้านการควบคุมมอเตอร์ของอเมริกาเหนือ.
มอเตอร์สตาร์ทเตอร์กับซอฟต์สตาร์ทเตอร์ (Soft starter) มีความแตกต่างกันอย่างไร?
มอเตอร์สตาร์ทเตอร์แบบพื้นฐานจะทำหน้าที่เปิดและปิดมอเตอร์โดยตรง ในขณะที่ซอฟต์สตาร์ทเตอร์จะใช้อุปกรณ์อิเล็กทรอนิกส์กำลังเพื่อค่อยๆ เพิ่มแรงดันไฟฟ้าในระหว่างการสตาร์ทและหยุดทำงาน ซึ่งช่วยลดแรงกระแทกทางกลและกระแสกระชากขณะสตาร์ท.
ฉันจำเป็นต้องใช้มอเตอร์สตาร์ทเตอร์หรือไม่ หากฉันมีเซอร์กิตเบรกเกอร์อยู่แล้ว?
โดยปกติแล้วจำเป็น หากมอเตอร์ต้องการการควบคุมการสตาร์ท/หยุด และการป้องกันโหลดเกิน แม้ว่าเซอร์กิตเบรกเกอร์จะสามารถป้องกันไฟฟ้าลัดวงจรและป้องกันวงจรย่อยได้ แต่ก็ไม่ได้ให้ฟังก์ชันการป้องกันโหลดเกินและการควบคุมมอเตอร์ที่ถูกต้องเสมอไปในตัวมันเอง.
จำเป็นต้องมีโอเวอร์โหลดรีเลย์สำหรับมอเตอร์หรือไม่?
วงจรมอเตอร์ส่วนใหญ่จำเป็นต้องมีการป้องกันโหลดเกิน ซึ่งอาจจัดหาโดยโอเวอร์โหลดรีเลย์, MPCB, ระบบป้องกันของไดรฟ์ หรือวิธีการป้องกันมอเตอร์อื่นๆ ที่ได้รับการรับรอง ขึ้นอยู่กับการออกแบบระบบและมาตรฐานท้องถิ่น.
คอมบิเนชันสตาร์ทเตอร์ (Combination Starter) และแมกเนติกสตาร์ทเตอร์ (Magnetic Starter) มีความแตกต่างกันอย่างไร?
แมกเนติกสตาร์ทเตอร์โดยทั่วไปหมายถึง คอนแทกเตอร์ + โอเวอร์โหลดรีเลย์ + วงจรควบคุม ส่วนคอมบิเนชันสตาร์ทเตอร์มักจะเพิ่มอุปกรณ์ตัดตอนและอุปกรณ์ป้องกันไฟฟ้าลัดวงจร เช่น ฟิวส์หรือเบรกเกอร์ เข้าไปในชุดประกอบหรือตู้ควบคุมที่ได้รับการจัดอันดับไว้.
คอนแทกเตอร์สามารถป้องกันมอเตอร์จากกรณีไฟขาดเฟส (Single Phasing) ได้หรือไม่?
คอนแทคเตอร์เพียงอย่างเดียวไม่สามารถตรวจจับสภาวะไฟขาดเฟส (Single phasing) ได้ รีเลย์โอเวอร์โหลด รีเลย์ป้องกันมอเตอร์แบบอิเล็กทรอนิกส์ หรือสตาร์ทเตอร์ขั้นสูงบางรุ่นสามารถป้องกันไฟขาดเฟสได้ ขึ้นอยู่กับการออกแบบ.
ฉันจะเลือกระหว่างคอนแทคเตอร์อย่างเดียวกับมอเตอร์สตาร์ทเตอร์ได้อย่างไร?
เลือกใช้คอนแทคเตอร์เมื่อต้องการเพียงการสลับวงจรเป็นหลักและมีการจัดการระบบป้องกันแยกต่างหาก เลือกใช้มอเตอร์สตาร์ทเตอร์เมื่อโหลดเป็นมอเตอร์ที่ต้องการการป้องกันโอเวอร์โหลดและการควบคุมการเริ่ม/หยุดทำงาน.
คำตอบสุดท้าย
คอนแทคเตอร์และมอเตอร์สตาร์ทเตอร์มีความเกี่ยวข้องกันอย่างใกล้ชิด แต่ไม่ใช่เป็นอุปกรณ์ชนิดเดียวกัน.
ใช้ contactor เมื่อคุณต้องการสลับวงจรโหลดจากระยะไกลและมีการจัดเตรียมระบบป้องกันที่จำเป็นไว้ที่อื่น ให้ใช้ สตาร์ทเตอร์มอเตอร์ (motor starter) เมื่อคุณต้องการเริ่มและหยุดการทำงานของมอเตอร์พร้อมทั้งให้การป้องกันโอเวอร์โหลดและตรรกะการควบคุม ให้ใช้.
กฎที่ใช้งานได้จริงที่สุดคือ:
สำหรับการสลับวงจรทั่วไป ให้ใช้คอนแทคเตอร์ สำหรับการควบคุมมอเตอร์พร้อมการป้องกันโอเวอร์โหลด ให้ใช้มอเตอร์สตาร์ทเตอร์ สำหรับการป้องกันไฟฟ้าลัดวงจร ให้ประสานการทำงานของสตาร์ทเตอร์ร่วมกับฟิวส์ เบรกเกอร์ MPCB หรือชุดสตาร์ทเตอร์แบบผสม.
VIOX จัดจำหน่ายคอนแทคเตอร์ โอเวอร์โหลดรีเลย์ และอุปกรณ์ควบคุมมอเตอร์สำหรับผู้ประกอบตู้คอนโทรล, อุปกรณ์ OEM, ระบบ HVAC, ปั๊ม, พัดลม, คอมเพรสเซอร์ และตู้ควบคุมระบบอัตโนมัติในงานอุตสาหกรรม สำหรับการเลือกรุ่นอุปกรณ์ โปรดตรวจสอบกระแสโหลดเต็มที่ของมอเตอร์, แรงดันไฟฟ้า, แรงดันไฟฟ้าควบคุม, ประเภทการใช้งาน (Utilization Category), ช่วงการตั้งค่าของโอเวอร์โหลดรีเลย์, วิธีการสตาร์ท และข้อกำหนดของตู้ควบคุม.
