Краткий ответ: имеет ли значение полярность автоматического выключателя постоянного тока?
Да, Полярность автоматического выключателя DC имеет значение, если выключатель имеет поляризованную конструкцию. Поляризованный автоматический выключатель DC (DC MCB) должен быть подключен в соответствии с указанной полярностью или направлением тока, чтобы его система гашения дуги могла работать так, как это было проверено при размыкании.
Автоматический выключатель DC с обратной полярностью может по-прежнему включаться и проводить номинальный ток. Опасность обычно возникает при его размыкании под нагрузкой или при отключении короткого замыкания: в конструкции с магнитным дутьем обратный ток может отвести дугу DC от предназначенных для нее дугогасительных рогов и дугогасительной камеры.
Неполяризованный автоматический выключатель DC предназначен для прерывания тока в любом направлении в пределах условий, заявленных для конкретного изделия. Это может сделать его подходящим для цепей заряда/разряда аккумуляторов, фотоэлектрических накопителей и других цепей, где направление тока может меняться на обратное. Это не отменяет необходимости проверки напряжения DC, отключающей способности, схемы подключения полюсов, режима работы и схемы подключения производителя.
Уведомление о безопасности: Отключение тока короткого замыкания DC может привести к возникновению устойчивой дуги. Выбор изделия, монтаж, испытания и изоляция должны выполняться квалифицированным электротехническим персоналом с использованием точной документации производителя и правил, применимых к данной установке.
Более подробную информацию о процессе выбора номинальных параметров см. в Как выбрать правильный автоматический выключатель постоянного тока. Чтобы сравнить доступные модульные устройства, посетите страница продукта VIOX DC MCB.
Основные выводы
- Поляризованный автоматический выключатель DC зависит от заданного направления тока для обеспечения заявленной отключающей способности.
- Обратное подключение может оставаться незамеченным во время нормальной работы; критический риск возникает при отключении нагрузки или при коротком замыкании.
+и-определите полярность.Линия,Нагрузка,Источник, а стрелки указывают на требование к подключению или направлению тока. Эти термины не являются взаимозаменяемыми.- Неполяризованный означает, что заявленная отключающая способность не ограничена одним направлением тока; это не означает неограниченное использование.
- Для фотоэлектрических систем и систем аккумуляторных батарей определите все возможные пути протекания нормального тока и тока короткого замыкания, прежде чем принимать решение о выборе подходящей конструкции автоматического выключателя.

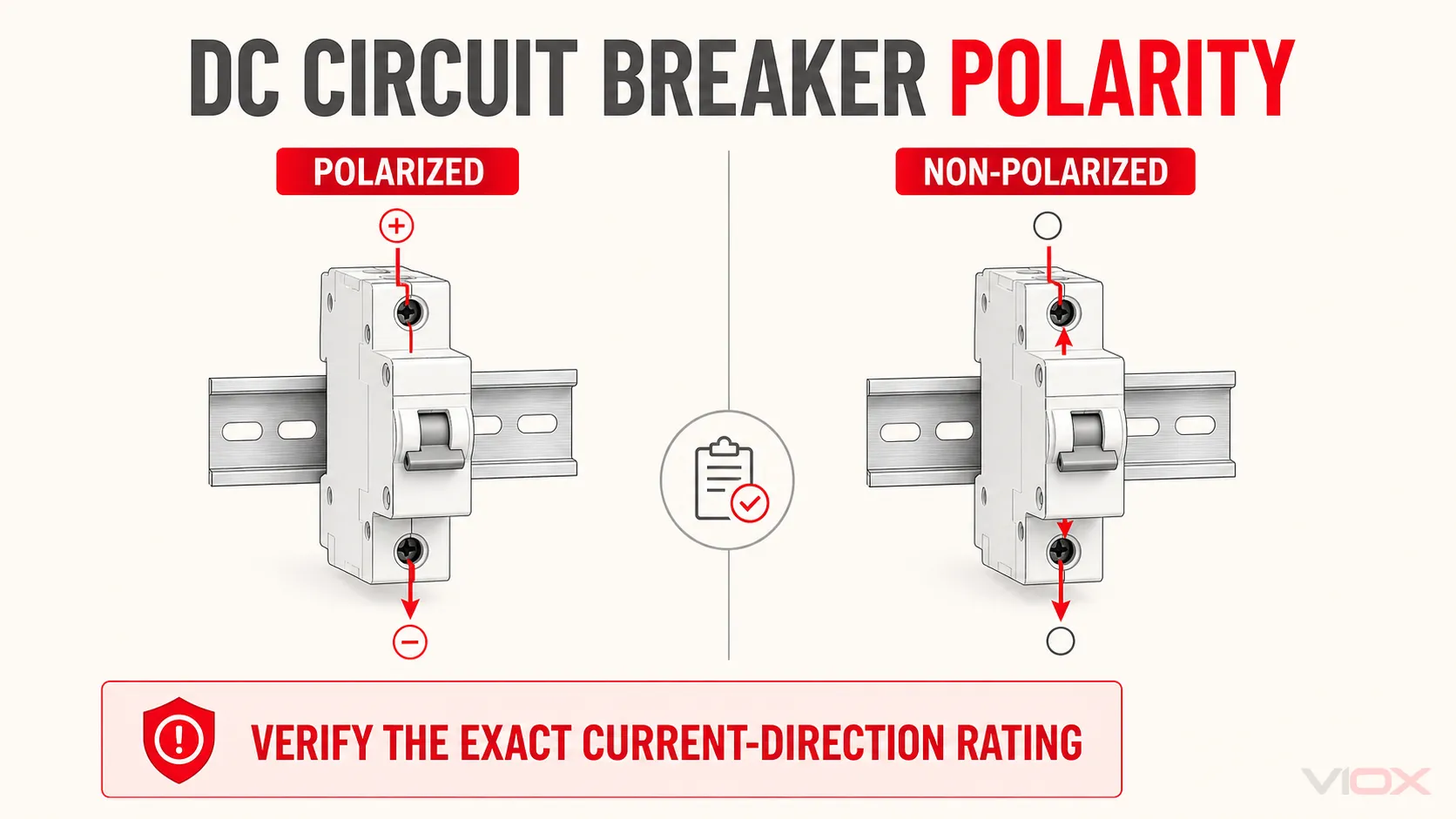

Сравнение поляризованных и неполяризованных автоматических выключателей постоянного тока (DC MCB)
| Предмет | Поляризованный автоматический выключатель постоянного тока (DC MCB) | Неполяризованный автоматический выключатель постоянного тока (DC MCB) |
|---|---|---|
| Требование к подключению | Необходимо соблюдать маркированную полярность или направление тока | Допускается любое направление тока в пределах заявленных условий |
| Характеристики дугогашения | Часто зависят от направления в конструкциях с магнитным дутьем | Протестировано на разрыв цепи в любом направлении при указанных номинальных значениях |
| Реверсирование тока | Не считайте, что это разрешено | Потенциально допустимо, но проверьте точное указание о двунаправленности |
| Типовая маркировка | +, -, стрелки, Line/Load или обязательная схема подключения |
“Неполяризованный”, “без соблюдения полярности”, “двунаправленный” или эквивалентное утверждение в техническом паспорте |
| Допустимое использование | Определенные однонаправленные пути DC, поддерживаемые данными о продукте | Пути, которые могут менять направление при соблюдении всех остальных номинальных характеристик и правил монтажа |
| Всегда проверяйте | Напряжение DC, ток, отключающая способность, полюса, монтаж, условия окружающей среды | Те же параметры, а также условия и ограничения для двунаправленного режима работы |
Что такое поляризованный автоматический выключатель постоянного тока?
Поляризованный автоматический выключатель DC — это выключатель, заявленная отключающая способность которого зависит от направления протекания тока. Во многих подобных конструкциях используются постоянные магниты, дугогасительные рога и дугогасительные камеры, расположенные таким образом, чтобы направлять дугу по заданному пути.
Когда направление тока соответствует конструкции изделия, магнитная сила помогает переместить дугу в дугогасительную камеру, где она удлиняется, разделяется, охлаждается и гасится. Если направление тока меняется на обратное, сила может оттолкнуть дугу от этого пути. В результате выключатель может подвергнуться повышенной эрозии контактов, образованию токопроводящих дорожек, повреждению корпуса или неспособности отключить повреждение должным образом.
Это особенно важно в цепях DC, поскольку ток не проходит через нулевое значение каждый полупериод, как в цепях AC. Компания Schneider Electric классифицирует свой C60H-DC как поляризованный MCB и указывает, что его не следует использовать там, где направление тока может кратковременно меняться. Это частный случай для конкретного изделия, а не правило, которое можно слепо применять к любому автоматическому выключателю DC.
Более подробную информацию о гашении дуги и многополюсном последовательном размыкании при более высоких напряжениях DC см. в Проблемы проектирования автоматических выключателей (MCB) постоянного тока на 1000 В.
Что такое неполяризованный автоматический выключатель постоянного тока?
Неполяризованный автоматический выключатель DC спроектирован и рассчитан на разрыв тока в любом направлении при соблюдении заявленных условий эксплуатации. В зависимости от изделия это может описываться как неполяризованные, без соблюдения полярности, или двунаправленный.
“Неполяризованный” не означает «отсутствие правил». Это не позволяет монтажнику:
- превышать номинальное напряжение или ток DC;
- превышать заявленную отключающую способность DC;
- игнорировать требуемое количество полюсов или их последовательное соединение;
- считать устройство пригодным для изоляции;
- игнорировать ограничения по температуре, высоте над уровнем моря, корпусу или координации; или
- рассматривать заявление производителя как доказательство соответствия для всей фотоэлектрической или аккумуляторной системы.
Решающим доказательством являются технический паспорт конкретной модели, схема подключения, маркировка, заявленный стандарт и — там, где это требуется по проекту, — сертификат или протокол испытаний.

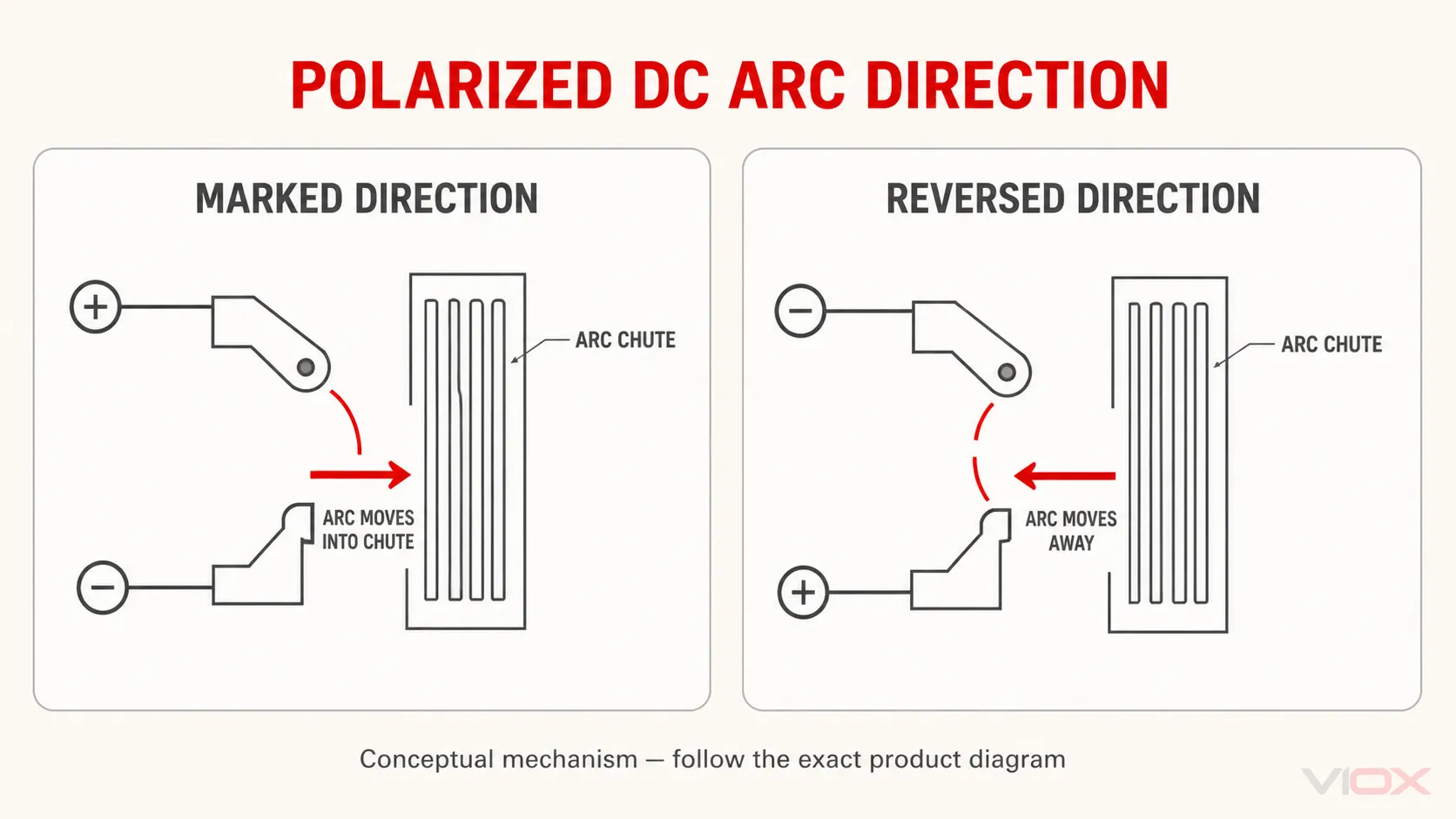

Почему обратная полярность может нарушить работу системы гашения дуги постоянного тока (DC)
В поляризованной конструкции с магнитным дутьем последовательность прерывания тока обычно выглядит так:
- Контакты размыкаются, и возникает электрическая дуга.
- Система гашения дуги изделия перемещает дугу в сторону дугогасительного рога и камеры.
- Дугогасительная камера удлиняет, разделяет и охлаждает дугу.
- Автоматический выключатель выдерживает восстанавливающееся напряжение после прерывания тока.
При изменении полярности магнитная сила может действовать в противоположном направлении. Автоматический выключатель может выглядеть исправным во включенном состоянии, но отказать в момент, когда потребуется его защитная функция. Поэтому утверждение “обратная полярность вызывает немедленное короткое замыкание” не является верным общим объяснением. Более точная проблема заключается в потере эффективности системы гашения дуги во время прерывания тока.
Линия/Нагрузка против +/-: не путайте направление с полярностью
Эти обозначения описывают разные вещи:
+ / - = электрическая полярность
Line / Load = сторона источника и сторона нагрузки
Top / Bottom = физическое расположение клемм
Arrow = направление, определяемое схемой изделия| Обозначение | Обычно указывает на | Не доказывает автоматически |
|---|---|---|
+ |
Подключение положительной полярности | Что данная клемма всегда является стороной линии |
- |
Подключение отрицательной полярности | То, что клемма всегда является стороной нагрузки |
| Линия или источник | Предполагаемая сторона питания | Положительная полярность в каждой цепи |
| Нагрузка | Предполагаемая сторона отходящей линии | Отрицательная полярность в каждой цепи |
| Стрелка | Требуемое подключение или направление тока | Двунаправленная пригодность без подтверждающих данных |
НЕТ +/- маркировки |
Отсутствие видимой маркировки полярности | То, что автоматический выключатель является неполяризованным |
Не делайте выводы на основе расположения клемм, цвета корпуса, количества полюсов или фотографии в каталоге. Некоторые изделия могут допускать обратное питание, если не указаны ограничения по линии/нагрузке или полярности, однако производители также публикуют исключения для конкретных моделей. Проверяйте конкретное устройство.
Где может быть пригоден поляризованный автоматический выключатель DC
Поляризованный автоматический выключатель может быть уместен там, где каждый соответствующий путь тока определен и остается в пределах допустимого направления, например:
- простая ветвь нагрузки DC с одним источником;
- некоторые однонаправленные цепи стрингов PV;
- цепь управления или вспомогательная цепь DC с фиксированным источником и нагрузкой; или
- ветвь телекоммуникационной сети DC с документированной полярностью.
Даже в этом случае проверьте максимальное напряжение электрической системы, доступный ток короткого замыкания, отключающую способность, последовательное соединение полюсов, ориентацию источника/нагрузки, схему заземления, снижение номинальных характеристик в зависимости от условий окружающей среды и любую возможность обратного питания от другого источника.
В каких случаях неполяризованный автоматический выключатель DC может быть лучшим выбором
Неполяризованный автоматический выключатель может упростить защиту в тех случаях, когда ток может правомерно проходить через одно и то же устройство в любом направлении. Примеры могут включать:
- цепи заряда и разряда аккумуляторных батарей;
- системы накопления энергии на базе аккумуляторных батарей (BESS);
- Системы хранения энергии на базе фотоэлектрических панелей и гибридные инверторные системы;
- multi-source DC buses; and
- некоторые ветви двунаправленных преобразователей.
Однако только лишь название области применения не определяет выбор автоматического выключателя. Фотоэлектрическая система не является автоматически однонаправленной, а аккумуляторная система не всегда требует использования неполяризованного MCB в каждой точке защиты.

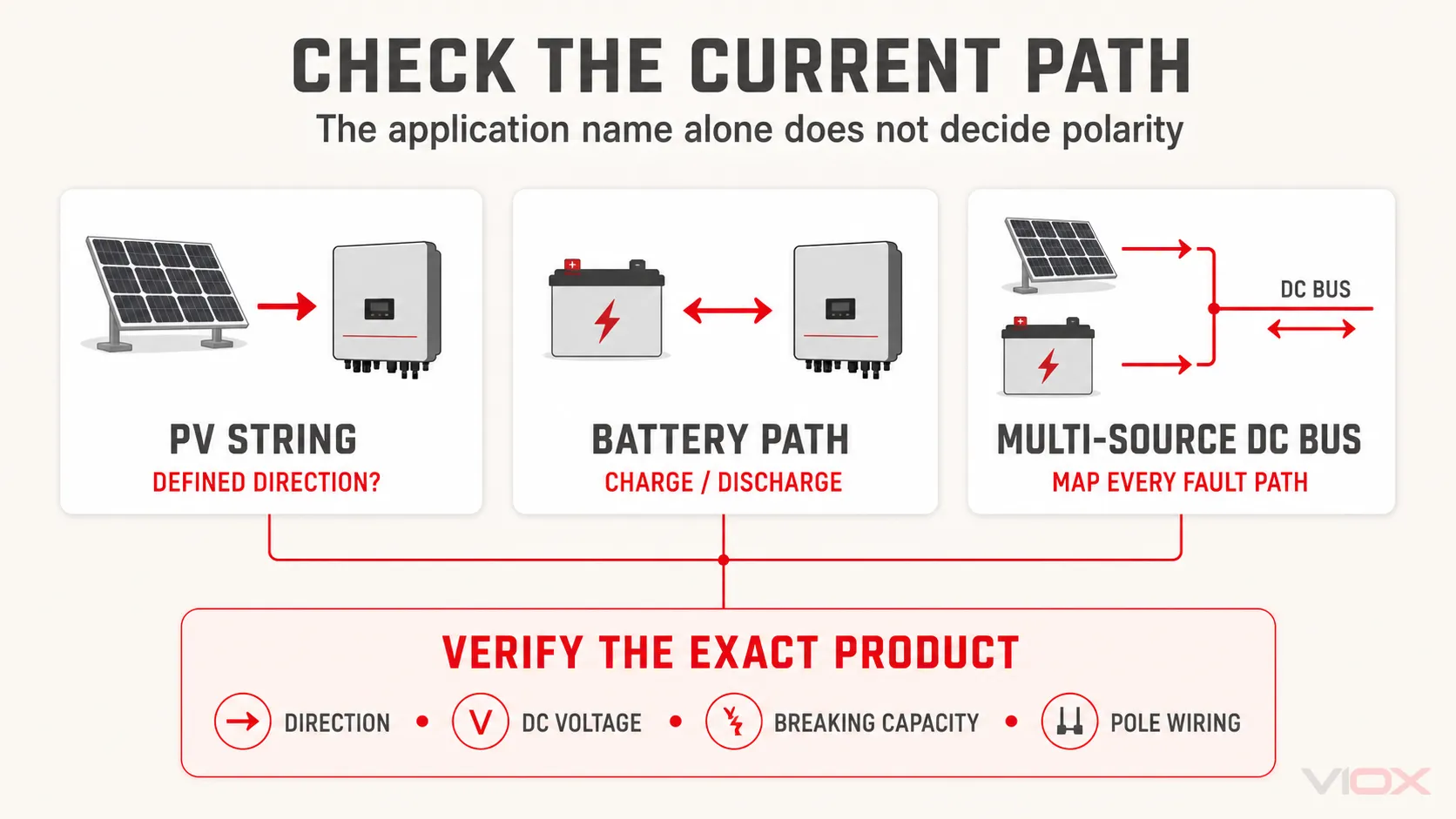

Фотоэлектрические системы и аккумуляторные накопители: проверяйте пути протекания тока, а не название области применения
Перед выбором автоматического выключателя начертите возможные пути протекания тока для каждого рабочего состояния и состояния неисправности. Руководство ABB по защите цепей DC показывает, почему топология сети, схема заземления, максимальное напряжение и доступный ток короткого замыкания влияют на выбор устройства и количество полюсов. “Двунаправленность” — это лишь один из критериев в рамках более широкого процесса принятия решения.
| Состояние цепи | Учет полярности | Подтверждающие данные |
|---|---|---|
| Фотоэлектрическая цепочка с одним определенным направлением от источника к инвертору и отсутствием обратной подачи через устройство | Может подойти поляризованный автоматический выключатель | Точная схема изделия, максимальное напряжение с температурной коррекцией для холодного состояния, ток короткого замыкания, конфигурация полюсов |
| Заряд и разряд аккумулятора используют один и тот же путь защиты | Ток меняет направление во время нормальной работы | Явно указанный номинал двунаправленного отключения при требуемом напряжении DC и отключающей способности |
| Гибридный инвертор или многоисточниковая шина DC | Направление может меняться в зависимости от режима; может существовать более одного источника повреждения | Анализ токов короткого замыкания в электрической системе, предельные характеристики преобразователя, номинал направления автоматического выключателя, селективность |
| Точка развязки для технического обслуживания | Сама по себе полярность не определяет пригодность для изоляции | Заявленная функция изоляции, местные правила, процедура блокировки, проект установки |
Безопасное правило гласит: используйте неполяризованный автоматический выключатель при возможности обратного тока только в том случае, если конкретное изделие рассчитано на данное направление, напряжение, нагрузку при коротком замыкании, схему подключения полюсов и область применения. Не делайте выводов о соответствии требованиям NEC, IEC или всей электрической системы только на основании слова “неполяризованный”.
Как проверить, является ли автоматический выключатель постоянного тока поляризованным
1. Ознакомьтесь с точным техническим паспортом
Ищите поляризованный, неполяризованные, без соблюдения полярности, двунаправленный, ограничениями по линии/нагрузке и обязательными схемами подключения. Точный номер по каталогу имеет значение; соседние изделия в линейке одного производителя могут иметь разные правила.
2. Проверьте маркировку полярности и направления
Относитесь к четким + и - маркировкам как к требованиям по подключению, если в документации производителя прямо не указано иное. Интерпретируйте стрелки и обозначения линии/нагрузки только в соответствии со схемой изделия.
3. Проверьте расположение полюсов
При более высоких напряжениях DC номинальные характеристики могут требовать последовательного соединения двух или более полюсов и определенного пути прохождения тока через эти полюса. Никогда не придумывайте универсальное подключение 2P или 4P, основываясь только на виде автоматического выключателя спереди.
4. Подтвердите возможность двунаправленного размыкания — а не только двунаправленной проводимости
Замкнутый контакт может проводить ток в обоих направлениях, но это не доказывает, что автоматический выключатель способен безопасно прервать ток короткого замыкания в обоих направлениях. Уточните, протестирована ли конкретная модель на двунаправленное отключение при требуемом напряжении и отключающей способности.
5. Проверьте весь рабочий цикл DC
Подтвердите максимальное рабочее напряжение, номинальный ток In, ожидаемый ток короткого замыкатия, постоянную времени (где применимо), схему заземления, температуру, высоту над уровнем моря, нагрев корпуса, функцию изоляции и координацию защиты.
Не полагайтесь на неофициальные тесты с магнитом
Компас или ручной магнит не могут определить протестированную отключающую способность, путь внутренней дуги или одобренную схему подключения. Документация и протоколы испытаний конкретной модели остаются определяющими.
Распространенные ошибки при установке
Если предположить, что Line означает + а Load означает -
Line/Load описывает ориентацию от источника к нагрузке. Положительный/отрицательный описывает полярность. Следуйте точной схеме.
Убеждение, что обратное подключение должно немедленно привести к отказу
Автоматический выключатель с обратной полярностью может проводить номинальный ток. Опасный отказ может проявиться только во время прерывания нагрузки или при возникновении неисправности.
Выбор по названию применения
“Солнечный выключатель” или “аккумуляторный выключатель” не являются инженерными номиналами. Определите направления тока и проверьте напряжение, ток, отключающую способность, количество полюсов и топологию системы.
Рассмотрение неполяризованных устройств как неограниченных
Термин «неполяризованный» описывает способность работать с направлением тока в заданных условиях. Он не расширяет никакие другие номинальные характеристики.
Игнорирование требований к многополюсному подключению
В случаях, когда полюса должны быть соединены последовательно, одобренная производителем схема подключения является частью номинальных характеристик напряжения и отключающей способности.
Контрольный список выбора
Перед утверждением автоматического выключателя постоянного тока (DC) подтвердите следующее:
- Является ли данная конкретная модель поляризованной, неполяризованной или явно двунаправленной?
- Что означают его
+,-, маркировки Line, Load, Source и стрелки? - Может ли нормальный ток или ток короткого замыкания протекать в обратном направлении через эту точку защиты?
- Каково максимальное напряжение DC в наихудших условиях эксплуатации?
- Какой ток короткого замыкания и постоянная времени DC, если применимо, могут возникнуть на устройстве?
- Какая отключающая способность DC заявлена при этом напряжении?
- Сколько полюсов должно быть использовано и как они должны быть подключены?
- Требуется ли и заявлена ли пригодность для изоляции?
- Соответствуют ли сертификат и протоколы испытаний конкретной модели?
- Соответствует ли итоговый монтаж схеме производителя и применимым правилам?
Используйте руководством по выбору автоматических выключателей постоянного тока для полного рабочего процесса по напряжению, току, отключающей способности, количеству полюсов и области применения.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Можно ли подключать автоматический выключатель постоянного тока в обратном направлении?
Только если конкретный автоматический выключатель заявлен как пригодный для данного подключения и направления при требуемом напряжении DC и режиме прерывания тока. Не устанавливайте поляризованный автоматический выключатель в обратном направлении вопреки его маркировке или электрической схеме.
Что произойдет, если поляризованный автоматический выключатель постоянного тока подключен в обратной полярности?
Он все еще может проводить ток в замкнутом состоянии. В конструкции с направленным гашением дуги неисправность проявляется во время прерывания тока, когда дуга может отклониться от предназначенной для нее дугогасительной камеры, и автоматический выключатель может не отключить ток в соответствии с результатами испытаний.
Является ли «Line» (линия) тем же самым, что и «положительный полюс» на автоматическом выключателе постоянного тока?
Не обязательно. Линия (Line) указывает на предполагаемую сторону источника питания; плюс указывает на полярность. Используйте схему изделия, а не предполагайте, что они идентичны.
Все ли автоматические выключатели постоянного тока (MCB) являются поляризованными?
Нет. Некоторые из них поляризованы; другие заявлены как неполяризованные или двунаправленные. Только документация на конкретную модель может дать на это достоверный ответ.
Всегда ли неполяризованные автоматические выключатели постоянного тока лучше?
Нет. Они могут лучше подойти в случаях, когда ток меняет направление, но они все равно должны соответствовать всем требованиям по напряжению, току, отключающей способности, количеству полюсов, изоляции, условиям окружающей среды и координации защиты.
Требуются ли для солнечных фотоэлектрических систем неполяризованные автоматические выключатели DC?
Не обязательно. Решение зависит от архитектуры системы, возможной обратной подачи тока, максимального напряжения фотоэлектрических модулей, путей протекания токов короткого замыкания, схемы расположения полюсов, а также от проекта защиты, указанного производителем оборудования и применимыми нормами.
Do battery systems require non-polarized DC breakers?
Не в каждом месте установки. Если зарядный, разрядный или ток короткого замыкания может проходить через один и тот же автоматический выключатель в обоих направлениях, используйте устройство, в техническом паспорте которого прямо указана возможность двунаправленного разрыва цепи для требуемого режима работы на DC. Поляризованный автоматический выключатель допустим только там, где путь тока контролируется и производитель допускает такую схему подключения.
Резюме
Полярность автоматического выключателя DC — это требование к процессу разрыва цепи, а не просто маркировка. Во многих поляризованных конструкциях с магнитным дутьем направление тока определяет, будет ли дуга перемещаться в предназначенную для нее дугогасительную камеру. Неполяризованный автоматический выключатель может работать в любом направлении только в пределах номинальных параметров и условий подключения, заявленных для конкретного изделия.
Для фотоэлектрических систем и систем накопления энергии на аккумуляторах не делайте выбор, основываясь только на названии области применения. Определите направления нормальных токов и токов короткого замыкания, затем проверьте напряжение, отключающую способность, схему подключения полюсов, требования к изоляции и документацию на изделие. Ознакомьтесь с Решения VIOX для автоматических выключателей постоянного тока (DC MCB) когда будете готовы сравнить модели.
Источники
- IEC 60947-2:2024 — Аппаратура коммутационная и механизмы управления низковольтные, часть 2: Автоматические выключатели
- ABB — Устройства защиты для систем постоянного тока
- Schneider Electric — Можно ли менять полярность подключений в автоматическом выключателе C60H-DC MCB?
- Schneider Electric — Подходят ли автоматические выключатели для обратного питания?
