Краткий ответ: что такое керамическая клеммная колодка?
A керамический клеммный блок это электрический соединитель, в котором используется корпус из керамики или фарфора для соединения, оконцевания или распределения проводов в условиях высоких температур. Он выполняет ту же базовую функцию соединения, что и стандартная клеммная колодка, но керамический корпус обеспечивает гораздо более высокую термостойкость по сравнению с обычными пластиковыми корпусами.
Керамические клеммные колодки обычно используются в нагревателях, печах, сушильных камерах, осветительных приборах, цепях термопар, системах отопления, вентиляции и кондиционирования (HVAC), промышленных нагревательных панелях и клеммных соединениях электродвигателей там, где тепло может привести к размягчению, деформации, обугливанию или ослаблению обычных пластиковых клеммных колодок.
Важный момент заключается в следующем: Керамика не делает клеммную колодку универсальной. Стеатитовая и фарфоровая керамика выдерживают очень высокие температуры корпуса, но практический предел для клеммной колодки часто определяется металлическими деталями, винтовым зажимом, проводником, покрытием, изоляцией проводов и условиями монтажа. Вам все равно необходимо проверить номинальный ток, номинальное напряжение, сечение провода, количество полюсов, материал винтов, путь тока утечки, способ механического крепления и фактический температурный рейтинг по техническому паспорту производителя.
Для оценки продукции см. VIOX керамический клеммный блок страница продукта. Для общего выбора клеммных колодок, включая типы на DIN-рейку, винтовые, пружинные, нажимные и для печатных плат, используйте более широкий руководство по выбору клеммных колодок.
Основные выводы
- Керамические клеммные колодки выбираются главным образом из-за их термостойкости. Они используются там, где стандартные пластиковые клеммные колодки не подходят.
- Керамические, фарфоровые и стеатитовые клеммные колодки — это близкие по значению термины. На многих рынках эти названия описывают термостойкие керамические соединительные блоки, но фактический класс материала все равно следует проверять.
- Они широко распространены в нагревательном оборудовании. Типичные области применения включают печи, нагреватели, сушильные камеры, инфракрасные лампы, патронные нагреватели и проводку термопар.
- Керамика является термостойкой, но хрупкой. Она хорошо выдерживает высокие температуры, но может треснуть при ударе или неравномерной механической нагрузке.
- Электрические характеристики по-прежнему имеют значение. Термостойкость не заменяет номинальный ток, номинальное напряжение, диапазон сечений проводов и качество винтового зажима.
Керамическая клеммная колодка против пластиковой клеммной колодки
Самый простой способ понять этот продукт — сравнить его с обычной пластиковой клеммной колодкой.
| Характеристика | Керамическая Клеммная Колодка | Пластиковый клеммный блок |
|---|---|---|
| Главное преимущество | Термостойкость | Более низкая стоимость, гибкий форм-фактор, широкое применение в панелях управления |
| Изоляционный корпус | Керамический, фарфоровый или стеатитовый керамический материал | PA66, PC, PBT или другие конструкционные пластики |
| Тепловые характеристики | Лучше подходит для горячего оборудования и зон с лучистым теплом | Подходит для стандартных панелей управления и умеренных температур |
| Механические свойства | Твердый и термостойкий, но хрупкий | Обычно обладает лучшей ударопрочностью |
| Типовой монтаж | Винтовое крепление, монтаж на панель, монтаж на оборудование, клеммная колодка | DIN-рейка, печатная плата, панель, вставной монтаж, проходной монтаж |
| Общие применения | Печи, нагреватели, плавильные печи, обжиговые печи, освещение, термопары | Шкафы управления, станки, проводка ПЛК, распределительные щиты |
| Основной риск | Растрескивание, неправильный момент затяжки винта, неправильное сечение провода, недостаточный номинальный ток | Тепловая деформация, старение изоляции, недостаточный температурный запас |
Используйте керамику, если тепло является основным конструктивным ограничением. Используйте стандартные пластиковые клеммные колодки, если применение соответствует условиям обычного шкафа управления, а номинальные характеристики в техническом паспорте соответствуют условиям установки.
Почему керамические клеммные колодки используются для высокотемпературной проводки
Нагрев влияет на электрические соединения тремя способами:
- Изоляционные материалы стареют быстрее. Многие виды пластика теряют механическую прочность или деформируются при воздействии постоянной высокой температуры.
- Металлические детали расширяются и сжимаются. Термические циклы могут привести к ослаблению некачественных винтовых соединений, если конструкция зажима слабая или проводник подготовлен ненадлежащим образом.
- Переходное сопротивление контактов приводит к повышенному тепловыделению. Ослабленное или недостаточное по сечению соединение может стать локальной точкой перегрева, особенно в цепях нагревательных элементов.
Керамическая клеммная колодка решает проблему изоляционного корпуса за счет использования материала, который сохраняет изоляционные свойства и механическую форму при температурах, недопустимых для многих видов пластика. Именно поэтому керамические клеммные колодки часто используются вблизи нагревательных элементов, теплового оборудования и в местах перехода высокотемпературной проводки.
Тем не менее, надежность соединения зависит от всей конструкции в целом:
- правильный выбор сечения проводника
- правильное усилие затяжки винтового зажима
- подходящий материал металлической вставки
- соответствующее расстояние между клеммами
- допустимый температурный класс изоляции провода
- устойчивая монтажная поверхность
- надлежащая разгрузка от натяжения
В нагревателе или печи клеммная колодка может выдерживать высокую температуру, однако изоляция провода, обжимной наконечник, винт или окружающий корпус могут стать ограничивающими факторами.
Керамические, фарфоровые и стеатитовые клеммные колодки: одно и то же ли это?
Промышленные закупщики и инженеры-конструкторы часто сталкиваются с тем, что эти термины используются как взаимозаменяемые:
- керамический клеммный блок
- фарфоровый клеммный блок
- стеатитовая клеммная колодка
- керамический соединительный блок
- фарфоровая клеммная колодка
- керамическая клеммная колодка
Они связаны между собой, но не всегда идентичны.
| Термин | Практическое значение | Примечание для покупателя |
|---|---|---|
| Керамическая клеммная колодка | Общий термин для клеммных колодок с керамическим изоляционным корпусом | Стандартная отраслевая номенклатура для термостойких соединительных колодок |
| Фарфоровая клеммная колодка | Часто используется для обозначения белых керамических электрических соединительных колодок | Часто встречается в системах освещения, отопления и бытовых приборах |
| Стеатитовая клеммная колодка | Относится к керамическому материалу на основе силиката магния, часто используемому для электрической изоляции | Проверьте материал и температурный класс в техническом паспорте |
| Керамический соединительный блок | Общая формулировка для соединителей, часто используемая покупателями вне терминологии сборки электрощитов | Уточните количество полюсов, сечение провода и номинальные характеристики |
| Керамическая клеммная колодка (рейка) | Многополюсная керамическая клеммная колодка полосового типа | Обычно используется для подключения нагревателей, печей и бытовых приборов |
Самый надежный подход при покупке — не полагаться только на название. Запросите технический паспорт (datasheet) и уточните электрические характеристики, температурный режим, материал корпуса, материал винтов и габаритные размеры.
Температурные ограничения материалов: керамический корпус против металлических компонентов
Одной из причин неправильного понимания керамических клеммных колодок является то, что керамический корпус и токопроводящие элементы имеют разные температурные пределы.
Стеатитовые керамические материалы способны выдерживать очень высокие температуры при использовании в качестве изоляции, зачастую значительно превышающие температурные пределы обычных пластиковых корпусов. Однако в практических конструкциях клеммных колодок рабочая температура обычно ограничивается следующими факторами:
- материал винтов
- материал токопроводящей вставки
- система гальванического покрытия
- типом проводника
- изоляция провода
- токовая нагрузка
- окислительная среда
- механическое напряжение при термоциклировании
Согласно практическому инженерному правилу, обычные латунные крепежные изделия могут подвергаться сильному окислению при эксплуатации в условиях высоких температур. Для высокотемпературных нагревателей и печей могут потребоваться винты из нержавеющей стали, детали с никелевым покрытием или другие жаропрочные металлические компоненты. Правильный выбор зависит от фактической температуры окружающей среды, температуры проводника, силы тока и времени воздействия.
Для проектов с использованием керамических клеммных колодок VIOX заказчики могут указать требуемые условия эксплуатации, чтобы материал корпуса, материал винтов и конфигурация токопроводящей вставки были проверены в комплексе, а не выбирались как отдельные компоненты.

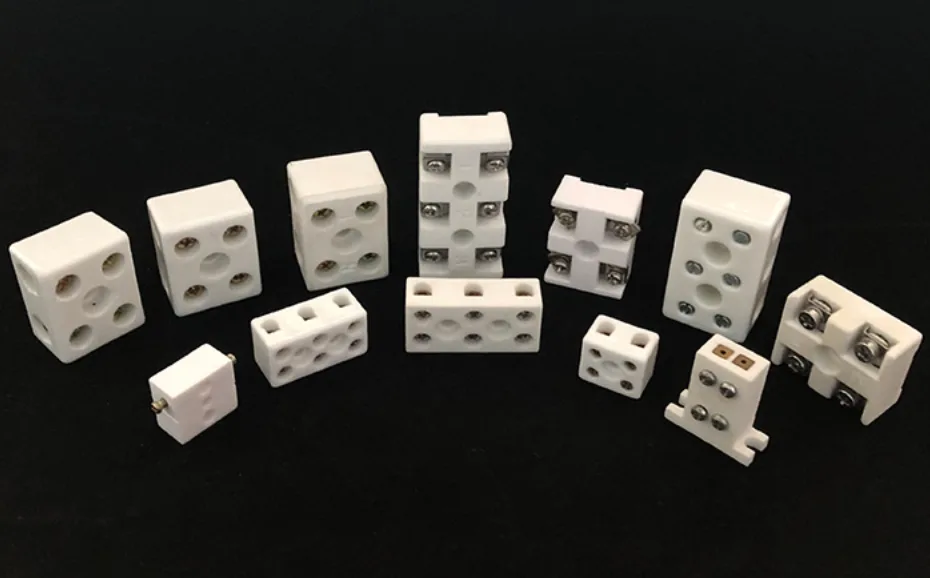

Распространенные типы керамических клеммных колодок
2-полюсная керамическая клеммная колодка
2-полюсная керамическая клеммная колодка используется для простых соединений фаза-нейтраль, фаза-фаза или для подключения двухпроводных нагревателей. Она часто встречается в небольших обогревателях, осветительном оборудовании, печах и бытовых приборах.
Проверять:
- номинальный ток
- диапазон сечений проводов
- размера винта
- межосевое расстояние
- расстояние между монтажными отверстиями
- изоляционное расстояние между полюсами
3-полюсная керамическая клеммная колодка
3-полюсная керамическая клеммная колодка часто используется, когда требуется подключение защитного заземления или трехпроводная цепь. Она также может применяться в проводке маломощных двигателей или бытовых приборов, где необходимо оконцевать три проводника в одном термостойком блоке.
Не следует полагать, что третий полюс автоматически является клеммой защитного заземления. Конструкция и маркировка блока должны четко определять функцию цепи.
4-полюсная керамическая клеммная колодка
A 4-полюсная керамическая клеммная колодка часто указывается инженерами-проектировщиками, когда необходимо сгруппировать несколько термостойких точек подключения в компактной зоне монтажа.
Используйте 4-полюсную керамическую клеммную колодку, когда необходимо соединить несколько проводников в одной тепловой зоне. Проверьте, изолирован ли каждый полюс или присутствует ли какая-либо перемычка или функция объединения.
Многополюсная керамическая клеммная рейка
Керамические клеммные колодки используются в тех случаях, когда необходимо соединить несколько цепей вместе. Они применяются в печах, обогревателях, сушильных камерах, осветительных приборах и оборудовании, где провода от нескольких нагревательных элементов или датчиков сходятся вблизи зоны нагрева.
При выборе многополюсных колодок следует обратить внимание на:
- пути утечки тока и воздушные зазоры
- расстояние между полюсами
- жесткость крепления
- читаемость маркировки
- доступ для обслуживания проводки
- доступность запчастей для замены
Керамическая клеммная колодка для подключения термопар
A керамическая клеммная колодка для термопары применяется в случаях, когда проводка датчика температуры должна проходить через высокотемпературное оборудование или вблизи него. Основным требованием является не только термостойкость, но и целостность сигнала.
При монтаже проводки термопары проверьте:
- совместимость сечения проводников
- совместимость материала провода термопары
- низкое переходное сопротивление
- стабильное усилие зажима винта
- температурный градиент в зоне соединения
- влияет ли способ подключения на точность измерений
Для точного измерения температуры следуйте рекомендациям производителя датчика и прибора по подключению. Клеммная колодка, подходящая для силовых цепей нагревателя, не обязательно подходит для сигнальных цепей термопары.
Керамическая клеммная колодка для электродвигателей
A керамическая клеммная колодка для электродвигателей может использоваться там, где клеммные коробки двигателей подвергаются воздействию высоких температур, суровых условий или особых требований к оборудованию. В применениях с электродвигателями вибрация и механические нагрузки часто так же важны, как и температура.
Проверять:
- фиксация винта
- вибрационная среда
- подготовка проводника
- способ монтажа
- зазор до корпуса или крышки двигателя
- повышение температуры под нагрузкой
Основные номинальные параметры и стандарты, которые необходимо проверить перед покупкой
Керамический корпус — это лишь одна часть спецификации. Надежный выбор должен начинаться с номинальных параметров.
| Номинальный параметр или характеристика | Что проверить | Почему это важно |
|---|---|---|
| Температурный рейтинг | Температура непрерывной эксплуатации и любые кратковременные температурные пределы | Подтверждает, что керамический блок подходит для реальной зоны нагрева |
| Номинальный ток | Ток на полюс при заданных условиях | Предотвращает перегрев токоведущего элемента |
| Номинальное напряжение | Рабочее напряжение и класс изоляции | Предотвращает пробой изоляции |
| Диапазон сечений проводов | Диапазон сечения проводника в мм² или AWG | Обеспечивает правильный зажим провода |
| Количество полюсов | 2-полюсный, 3-полюсный, 4-полюсный или многополюсный | Соответствует схеме цепи |
| Материал винта и вставки | Латунь, сталь, никелированное покрытие, нержавеющая сталь или другой указанный металл | Влияет на тепловые характеристики, коррозионную стойкость и стабильность контактов |
| Способ монтажа | Винтовое крепление, монтаж на панель, монтаж на шасси, монтаж на планку | Определяет механическую надежность |
| Пути утечки и воздушные зазоры | Расстояние между токоведущими частями и поверхностями | Критически важно для напряжения и условий окружающей среды (степени загрязнения) |
| Стандарты или сертификаты соответствия | UL, IEC, CE, RoHS или специфическая для рынка документация, где это требуется | Требуется для регулируемой продукции и экспортных рынков |
Не выбирайте керамическую клеммную колодку только по количеству полюсов. 4-полюсная колодка, которая физически подходит по размеру, может оказаться неподходящей, если ее номинальный ток, диапазон сечения проводов или межконтактное расстояние не соответствуют требованиям.
При международных закупках уточняйте, была ли клеммная колодка или серия изделий протестирована на соответствие стандартам, требуемым на целевом рынке. Распространенные ссылки включают:
| Стандарт или маркировка | Почему покупатели запрашивают это |
|---|---|
| UL 1059 | Стандартная североамериканская ссылка для клеммных колодок |
| IEC 60947-7-1 | Ссылка IEC для клеммных колодок для медных проводников |
| Контекст CE / Директивы по низковольтному оборудованию | Важно для документации на европейском рынке, где это применимо |
| RoHS | Часто требуется для цепочек поставок электрического и электронного оборудования |
| Паспорт производителя | Подтверждает фактические номинальные характеристики, материал, размеры и основу для испытаний конкретной модели |
Не следует полагать, что керамический внешний вид доказывает соответствие стандартам. Стандарты, маркировка и номинальные характеристики должны быть подтверждены документацией на конкретную модель.
Применение керамических клеммных колодок
| Приложение | Почему используется керамика | Фокус при выборе |
|---|---|---|
| Электрические нагреватели | Высокая температура вблизи нагревательных элементов | Номинальный ток, температурный номинал, надежность винтового соединения |
| Печи | Повышенная температура окружающей среды и термические циклы | Керамический корпус, изоляция проводов, эксплуатационный доступ |
| Печи | Высокая температура и жесткие термические условия | Температурный запас, стабильность монтажа, изоляционные расстояния |
| Обжиговые печи | Лучистое тепло и длительные циклы нагрева | Керамический материал, материал винтов, номинальные характеристики проводника |
| Инфракрасные лампы | Нагрев вблизи патрона лампы и зоны подключения проводки | Компактный размер, температурный класс, изоляционные расстояния |
| Термопары | Точки измерения высокой температуры | Совместимость сигнальных проводов и стабильность контакта |
| Оборудование для отопления, вентиляции и кондиционирования воздуха (HVAC) | Блоки нагревателей и термические циклы | Номинальный ток и доступ для технического обслуживания |
| Зоны подключения электродвигателей | Тепловое воздействие и механические нагрузки | Фиксация винтов, виброустойчивость, межцентровые расстояния |
Выбор высокотемпературных керамических клеммных колодок
При работе в условиях высоких температур самая распространенная ошибка заключается в том, что внимание уделяется только керамическому корпусу, а вся система соединений игнорируется.
Используйте следующую последовательность:
- Определите точку с максимальной температурой в зоне расположения клеммной колодки.
- Уточните, является ли тепловое воздействие постоянным, прерывистым, лучистым или передается через металлические детали.
- Проверьте температурный класс клеммной колодки.
- Проверьте температурный класс изоляции провода.
- Проверьте номинальный ток с учетом условий монтажа.
- Уточните сечение проводника и конструкцию винтового зажима.
- Проверьте надежность крепления и наличие компенсатора натяжения.
- Проверьте, возможен ли доступ для технического обслуживания после установки.
Если клеммная колодка установлена внутри нагревателя или печи, оставьте достаточно места для изгиба проводов и обслуживания. Керамическая колодка, прижатая к горячей металлической стенке или чрезмерно затянутая на неровной поверхности, может треснуть.
Распространенные ошибки выбора
Ошибка 1: Предположение, что все белые клеммные колодки являются высокотемпературными
Некоторые белые клеммные колодки изготовлены из керамики, но одного внешнего вида недостаточно. Проверяйте материал и температурный класс по техническому паспорту (datasheet).
Ошибка 2: Выбор керамики при использовании низкотемпературного провода
Клеммная колодка может выдержать нагрев, но изоляция провода может выйти из строя первой. Все соединение в сборе должно быть рассчитано на соответствующие условия эксплуатации.
Ошибка 3: Чрезмерная затяжка винта
Керамика твердая, но хрупкая. Чрезмерное усилие затяжки, неравномерное монтажное давление или удар могут привести к растрескиванию корпуса.
Для серийного производства используйте контролируемый процесс сборки, а не затяжку «на глаз». Правильный крутящий момент должен быть указан в техническом паспорте конкретной модели или заводской инструкции, так как размер винта, геометрия керамики и конструкция металлической вставки влияют на допустимый диапазон затяжки.
Ошибка 4: Использование неправильного количества полюсов
Не вставляйте дополнительные проводники в клеммный блок меньшего размера. Используйте соответствующую 2-полюсную, 3-полюсную, 4-полюсную или многополюсную конфигурацию.
Ошибка 5: Игнорирование переходного сопротивления контактов
Высокая температура окружающей среды усугубляет последствия некачественных соединений. Ослабленные винты, поврежденные жилы или проводники недостаточного сечения могут привести к локальному перегреву.
Ошибка 6: Обращение с проводкой термопар как с силовыми кабелями
Цепи термопар могут требовать использования специальных совместимых проводников и тщательной прокладки. Керамический клеммный блок силового типа может быть не лучшим выбором для прецизионных измерительных цепей.
Контрольный список для выбора поставщика керамических клеммных блоков
Для производителей оригинального оборудования (OEM), производителей бытовой техники, изготовителей нагревательного оборудования и дистрибьюторов оценка поставщика должна выходить за рамки цены.
| Проверка поставщика | Что спросить |
|---|---|
| Ассортимент продукции | Предлагают ли они 2-полюсные, 3-полюсные, 4-полюсные и многополюсные керамические клеммные колодки? |
| Технические паспорта | Четко ли указаны температура, ток, напряжение, сечение провода и габаритные размеры? |
| Информация о материалах | Указан ли тип керамического или стеатитового материала? |
| Винты и металлические детали | Указаны ли материал винтов и материал токопроводящей вставки? |
| Стандарты | Доступны ли документы UL, IEC, CE, RoHS или другие необходимые документы для конкретной модели и целевого рынка? |
| Настройка | Можно ли адаптировать количество полюсов, тип винтов или расположение монтажных отверстий? |
| Контроль качества | Проводятся ли регулярные проверки размеров, изоляции и сборки винтов? |
| Поддержка экспорта | Доступны ли документы для вашего целевого рынка? |
| Упаковка | Упаковываются ли хрупкие керамические детали таким образом, чтобы предотвратить их повреждение при транспортировке? |
Для покупателей, которым требуются регулярные поставки, а не разовые запчасти, важны стабильность размеров и качество упаковки. Керамические блоки более чувствительны к нагрузкам при транспортировке и монтаже, чем пластиковые детали.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Для чего используются керамические клеммные колодки?
Керамическая клеммная колодка используется для соединения проводов в условиях высоких температур, таких как нагреватели, печи, сушильные камеры, инфракрасные лампы, термопары и отопительное оборудование.
Являются ли фарфоровые клеммные колодки тем же самым, что и керамические клеммные колодки?
Во многих поисковых запросах по электротехнической продукции термины «фарфоровая клеммная колодка» и «керамическая клеммная колодка» относятся к схожим термостойким соединительным блокам. Точный материал может различаться, поэтому проверяйте технический паспорт, а не полагайтесь только на название.
Что такое стеатитовая клеммная колодка?
Стеатитовая клеммная колодка использует керамический изоляционный материал, обычно применяемый для высокотемпературной электрической изоляции. Его часто выбирают из-за термостойкости и стабильности размеров.
Можно ли использовать керамические клеммные колодки в шкафах управления?
Да, но их обычно выбирают для зон нагрева, а не для обычной разводки на DIN-рейке. Для стандартных шкафов управления клеммные колодки на DIN-рейку зачастую более практичны, если только высокая температура не является реальным требованием.
Лучше ли керамические клеммные колодки, чем пластиковые?
Они лучше подходят для зон с высокой температурой, но не являются универсальным решением для любого применения. Пластиковые клеммные колодки зачастую больше подходят для стандартных панелей управления, так как они компактны, экономичны и доступны во множестве вариантов подключения.
Что означает 4-полюсная керамическая клеммная колодка?
4-полюсная керамическая клеммная колодка имеет четыре отдельных места для подключения или полюса. Она используется, когда необходимо оконцевать четыре проводника или цепи в одном термостойком блоке.
Могут ли керамические клеммные колодки треснуть?
Да. Керамические материалы термостойки, но хрупки. Удары, чрезмерная затяжка, неравномерный монтаж или небрежное обращение могут привести к появлению трещин на изолирующем корпусе.
Что следует проверить перед покупкой высокотемпературной керамической клеммной колодки?
Проверьте номинальную температуру, номинальный ток, номинальное напряжение, диапазон сечения проводов, количество полюсов, монтажные размеры, материал винтов, пути утечки и воздушные зазоры, а также наличие необходимых сертификатов или документации.
Заключение
Керамические клеммные колодки — это практичное решение для высокотемпературной проводки, где обычные пластиковые клеммы могут не выдержать условий эксплуатации. Они особенно полезны в нагревателях, печах, сушильных камерах, лампах, термопарах и отопительном оборудовании.
Правильный выбор — это не просто “керамика означает высокую температуру”. Надежная конструкция предполагает проверку всей системы соединений: керамического корпуса, металлической вставки, винтового зажима, сечения проводника, изоляции провода, тока, напряжения, способа монтажа и условий эксплуатации.
Если ваше применение связано с нагревом, начните с керамической клеммной колодки. Если же речь идет об обычном шкафе управления, сравните керамические клеммы с винтовыми, пружинными и вставными (push-in) клеммами, прежде чем принимать решение. Для более широкого сравнения технологий подключения см. руководство VIOX по сравнению винтовых, пружинных и вставных (push-in) клеммных колодок.
