Выберите кабельный ввод исходя из измеренного наружного диаметра готового кабеля, а не только из сечения проводника, AWG, количества жил или названия резьбы. Сопоставьте этот наружный диаметр с диапазоном зажима конкретной модели кабельного ввода, затем проверьте входную резьбу, интерфейс панели, конструкцию ввода и требования к применению.

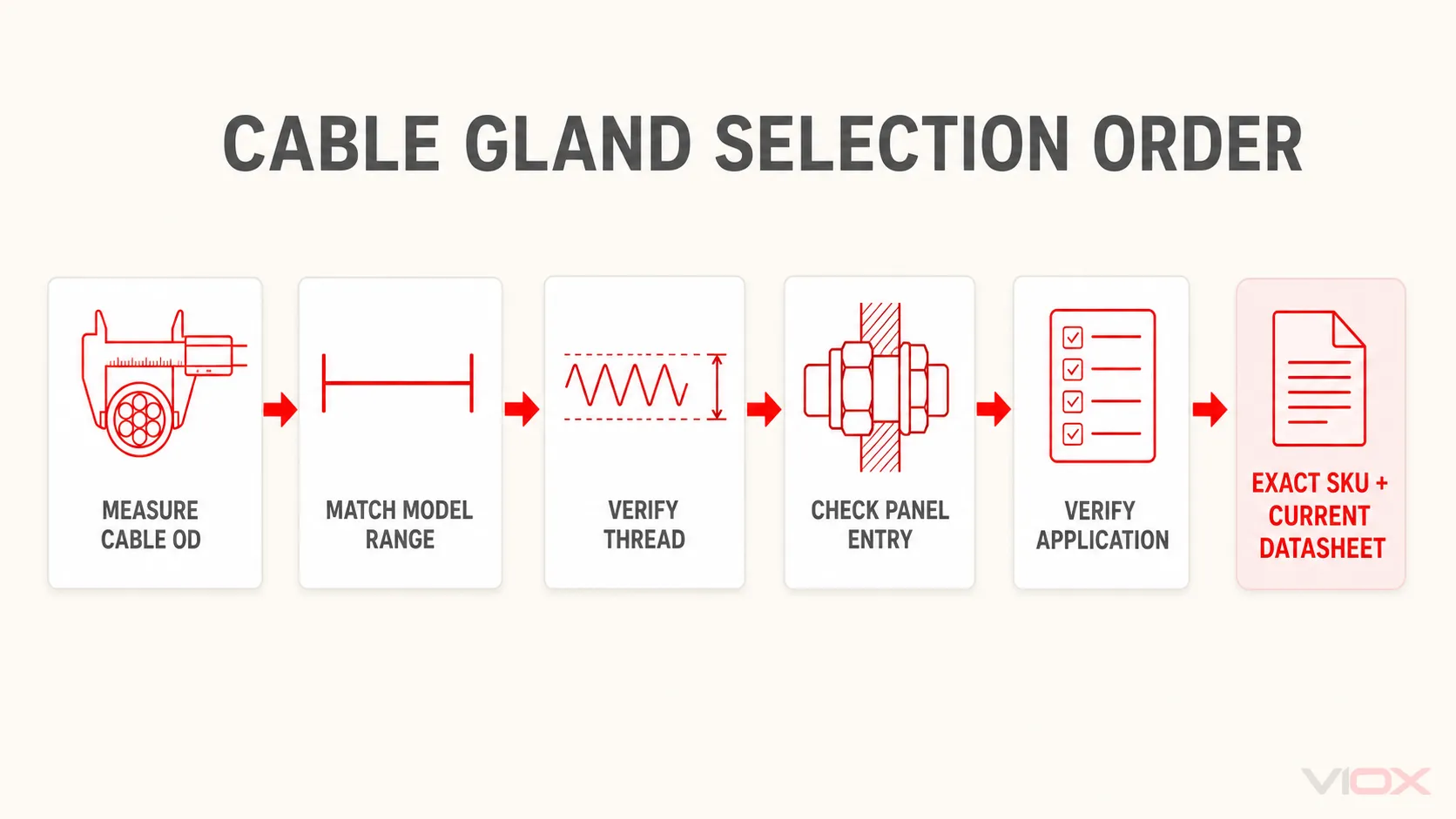

Последовательность выбора:
Наружный диаметр кабеля → диапазон зажима конкретной модели → система и размер резьбы → ввод в панель → проверка соответствия требованиям применения
Кабельный ввод M20 не имеет одного универсального диапазона для кабелей. Например, в стандартной нейлоновой серии VIOX модели M20×1.5 доступны с диапазонами зажима 5–10 мм, 6–12 мм и 10–14 мм. Таким образом, правильный диапазон относится к модели, а не к “M20” в отдельности.

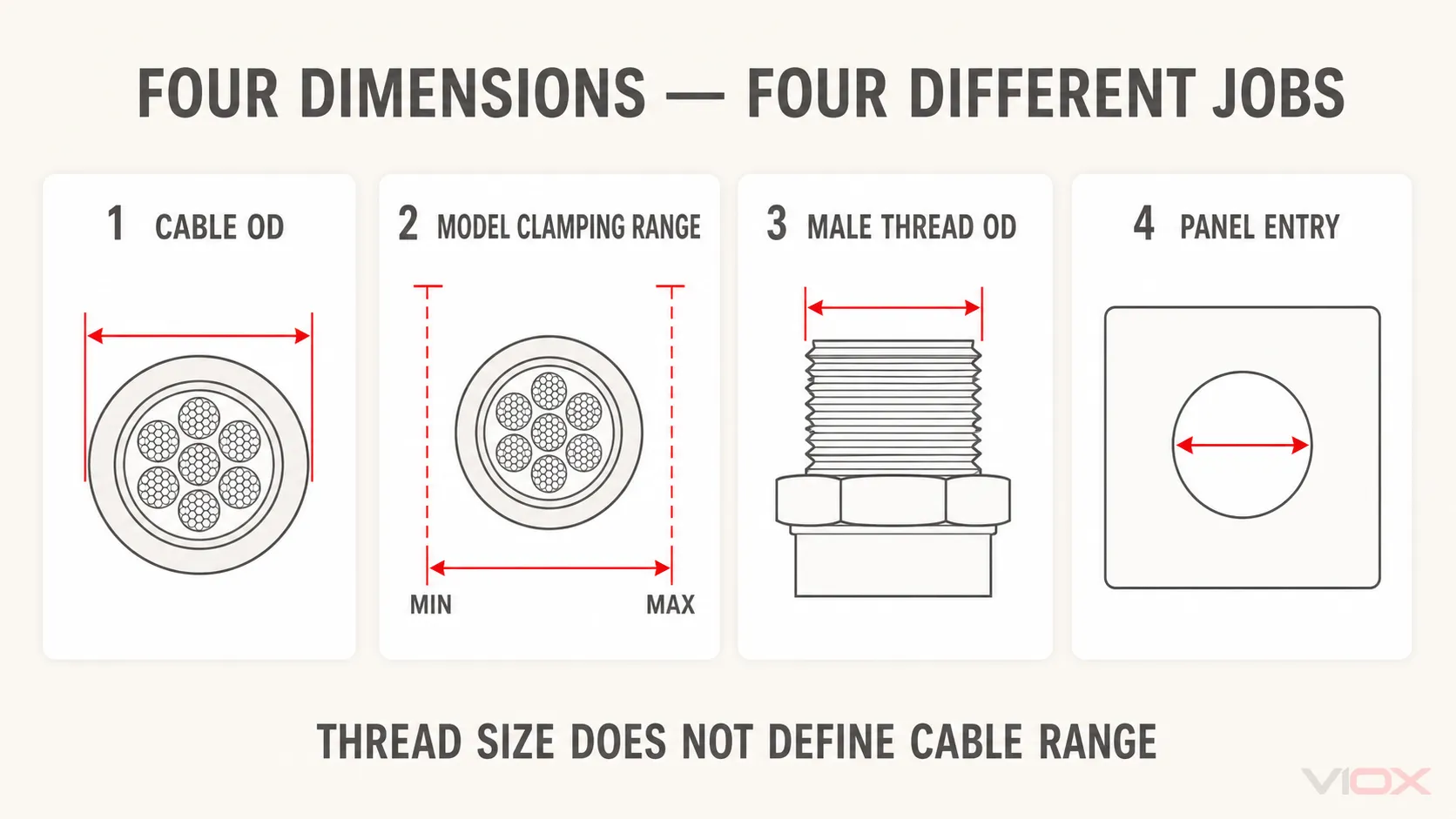

Что означает каждый размер кабельного ввода
Таблицы кабельных вводов содержат несколько размеров, отвечающих на разные вопросы. Их нельзя заменять друг другом.
| Термин | Что описывает | Как использовать |
|---|---|---|
| Внешний диаметр кабеля (OD) | Измеренный диаметр по готовой внешней оболочке | Используйте его для поиска модели, в документации которой указанный диапазон зажима включает измеренный OD |
| Диапазон зажима или уплотнения | Минимальный и максимальный OD кабеля, допустимый для конкретной модели кабельного ввода | Рассматривайте его как специфичный для модели; не переносите его на все кабельные вводы с одинаковой резьбой |
| Обозначение резьбы | Система ввода резьбы и номинальный размер, такие как M20×1.5, PG13.5, NPT 1/2 или G 1/2 | Соответствие вводу в корпус или указанному типу контргайки |
| Наружный диаметр резьбы | Измеренный наружный диаметр по вершинам наружной резьбы | Используйте его вместе с шагом и профилем резьбы при идентификации неизвестной резьбы; это не обязательно размер просверленного отверстия |
| Ввод в панель или монтажное отверстие | Зазор или резьбовое отверстие, в которое устанавливается кабельный ввод | Проверьте, используется ли при монтаже отверстие с зазором и контргайка, резьбовой ввод, уплотнение или допуск, определенный производителем |
| Длина резьбы | Полезная длина наружной резьбы на кабельном вводе | Сверьте ее с толщиной стенки, глубиной зацепления контргайки, прокладкой и конструкцией корпуса |
Измерьте круглый кабель по внешней оболочке штангенциркулем в нескольких точках. Не проводите измерения на сдавленном, поврежденном или зачищенном участке. Для кабеля некруглой формы стандартная круглая уплотнительная вставка может не подойти; используйте технические данные, предназначенные для плоского или профильного кабеля.
Если тип входной резьбы неизвестен, специальное руководство по идентификации резьбы кабельных вводов объясняет, как сравнить диаметр, шаг, конусность и профиль резьбы.
Быстрый подбор кабельного ввода по наружному диаметру кабеля
Этот обратный поиск предоставляет репрезентативные варианты VIOX для стандартных диаметров готовых кабелей. Это не таблица эквивалентности материалов. Начните с внешнего диаметра кабеля, затем откройте соответствующую таблицу серии для проверки всей строки.
| Измеренный внешний диаметр кабеля | Репрезентативный вариант VIOX | Нить | Документированный диапазон зажима | Серия |
|---|---|---|---|---|
| 4 мм | 1001-M1265 | M12×1.5 | 3–6.5 мм | Стандартный нейлон |
| 6 мм | 1001-M1607 | M16×1.5 | 3–7 мм | Стандартный нейлон |
| 8 мм | 1001-M1608 | M16×1.5 | 4–8 мм | Стандартный нейлон |
| 10 мм | 1001-M2012 | M20×1.5 | 6–12 мм | Стандартный нейлон |
| 12 мм | 1001-M2014 | M20×1.5 | 10–14 мм | Стандартный нейлон |
| 14 мм | 1001-M2514 | M25×1.5 | 10–14 мм | Стандартный нейлон |
| 16 мм | PG21A-NP | PG21 | 13–18 мм | Никелированная латунь PG |
| 18 мм | NPT3/4-SS | NPT 3/4 | 13–18 мм | Нержавеющая сталь NPT |
| 20 мм | 1001-M3225 | M32×1.5 | 18–25 мм | Стандартный нейлон |
| 24 мм | G1-SS | G 1 | 18–25 мм | Нержавеющая сталь G/BSPP |
| 30 мм | 1001-M4031 | M40×1.5 | 22–31 мм | Стандартный нейлон |
| 36 мм | 1001-M6345 | M63×1.5 | 35–45 мм | Стандартный нейлон |
| 40 мм | NPT2-SS | NPT 2 | 37–44 мм | Нержавеющая сталь NPT |
| 50 мм | G2-1/2-SS | G 2-1/2 | 42–52 мм | Нержавеющая сталь G/BSPP |
Внешний диаметр (OD), который точно совпадает с граничным значением диапазона, все равно требует проверки конкретного изделия. Допуски кабеля, материал оболочки, температура, подвижность и конструкция уплотнения могут влиять на готовую сборку. Значение, близкое к середине диапазона, может быть полезным критерием при выборе, когда две подходящие модели перекрываются, но это не заменяет проверку допустимого диапазона производителя или условий применения.
Таблица размеров метрических кабельных вводов
Резьба метрических кабельных вводов записывается как номинальный наружный диаметр и шаг. Например, M20×1.5 указывает на номинальную метрическую резьбу 20 мм с шагом 1,5 мм. Диапазон кабелей остается специфичным для каждой модели.
Следующие данные взяты из VIOX Стандартный нейлоновый кабельный ввод таблицы изделий.
| Метрическая резьба | Артикул VIOX | Диапазон сечений кабеля | Длина резьбы (GL) | Общая высота (H) | Размер под ключ (корпус/крышка) |
|---|---|---|---|---|---|
| M8×1.25 | 1001-M848 | 3–4.8 мм | 5 мм | 23 мм | 12/12 мм |
| M10×1.5 | 1001-M1003 | 1.5–3 мм | 5,5 мм | 26 мм | 14/14 мм |
| M10×1.5 | 1001-M1006 | 3–6 мм | 5,5 мм | 26 мм | 14/14 мм |
| M12×1.5 | 1001-M1265 | 3–6.5 мм | 8.5 мм | 26 мм | 18/15 мм |
| M12×1.5 | 1001-M1208 | 4–8 мм | 8.5 мм | 26 мм | 18/19 мм |
| M16×1.5 | 1001-M1607 | 3–7 мм | 10 мм | 29 мм | 22/19 мм |
| M16×1.5 | 1001-M1608 | 4–8 мм | 10 мм | 29 мм | 22/19 мм |
| M16×1.5 | 1001-M1610 | 5–10 мм | 10 мм | 30 мм | 22/22 мм |
| M20×1.5 | 1001-M2010 | 5–10 мм | 11 мм | 34 мм | 27/27 мм |
| M20×1.5 | 1001-M2012 | 6–12 мм | 10.5 мм | 30 мм | 27/24 мм |
| M20×1.5 | 1001-M2014 | 10–14 мм | 11 мм | 34 мм | 27/27 мм |
| M25×1.5 | 1001-M2513 | 7–13 мм | 12 мм | 36 мм | 33/33 мм |
| M25×1.5 | 1001-M2514 | 10–14 мм | 11 мм | 34 мм | 33/27 мм |
| M25×1.5 | 1001-M2518 | 13–18 мм | 12 мм | 36 мм | 33/33 мм |
| M32×1.5 | 1001-M3218 | 13–18 мм | 15 мм | 42 мм | 41/41 мм |
| M32×1.5 | 1001-M3225 | 18–25 мм | 15 мм | 42 мм | 41/41 мм |
| M40×1.5 | 1001-M4025 | 18–25 мм | 15 мм | 46 мм | 50/52 мм |
| M40×1.5 | 1001-M4031 | 22–31 мм | 15 мм | 46 мм | 50/52 мм |
| M50×1.5 | 1001-M5028 | 22–28 мм | 16 мм | 54 мм | 62/62 мм |
| M50×1.5 | 1001-M5041 | 31–41 мм | 16 мм | 54 мм | 62/62 мм |
| M63×1.5 | 1001-M6338 | 29–38 мм | 18 мм | 56 мм | 75/65 мм |
| M63×1.5 | 1001-M6345 | 35–45 мм | 18 мм | 56 мм | 75/65 мм |
Ряды M20 иллюстрируют главное правило: размер резьбы определяет интерфейс корпуса, в то время как конструкция вставки и кабельного ввода определяет диапазон диаметров кабеля. Общая таблица, в которой указано только “M20 = 6–12 мм”, упускает из виду допустимые варианты M20 в этой серии.
Таблица размеров кабельных вводов PG
PG — это система резьбы, отличная от метрической. Сходство диапазонов диаметров кабеля не означает, что резьба PG подойдет к метрическому вводу.
В приведенной ниже таблице используется VIOX PG Резьбовой латунный кабельный ввод PG серия, поскольку она содержит данные о диапазонах диаметров кабеля для конкретных моделей, наружном диаметре наружной резьбы и рекомендуемых размерах монтажных отверстий в одном источнике.
| резьба PG | модель VIOX | Диапазон сечений кабеля | Внешний диаметр наружной резьбы | Рекомендуемый диаметр монтажного отверстия | Длина резьбы |
|---|---|---|---|---|---|
| PG7 | PG7A-NP | 3–6.5 мм | 12,5 мм | 12,5–12,7 мм | 7 мм |
| PG7 | PG7B-NP | 2–5 мм | 12,5 мм | 12,5–12,7 мм | 7 мм |
| PG9 | PG9A-NP | 4–8 мм | 15,2 мм | 15,2–15,4 мм | 8 мм |
| PG9 | PG9B-NP | 2–6 мм | 15,2 мм | 15,2–15,4 мм | 8 мм |
| PG11 | PG11A-NP | 5–10 мм | 18.6 мм | 18.6–18.8 мм | 8 мм |
| PG11 | PG11B-NP | 3–7 мм | 18.6 мм | 18.6–18.8 мм | 8 мм |
| PG13.5 | PG13.5A-NP | 6–12 мм | 20.4 мм | 20.4–20.6 мм | 8 мм |
| PG13.5 | PG13.5B-NP | 5–9 мм | 20.4 мм | 20.4–20.6 мм | 8 мм |
| PG16 | PG16A-NP | 10–14 мм | 22.5 мм | 22.5–22.7 мм | 9 мм |
| PG16 | PG16B-NP | 6–12 мм | 22.5 мм | 22.5–22.7 мм | 9 мм |
| PG19 | PG19A-NP | 10–14 мм | 25 мм | 25–25.2 мм | 9 мм |
| PG19 | PG19B-NP | 8–16 мм | 25 мм | 25–25.2 мм | 9 мм |
| PG21 | PG21A-NP | 13–18 мм | 28,3 мм | 28,3–28,5 мм | 9 мм |
| PG21 | PG21B-NP | 9–16 мм | 28,3 мм | 28,3–28,5 мм | 9 мм |
| PG25 | PG25A-NP | 15–22 мм | 32 мм | 32–32,2 мм | 10 мм |
| PG25 | PG25B-NP | 16–20 мм | 32 мм | 32–32,2 мм | 10 мм |
| PG29 | PG29A-NP | 18–25 мм | 37 мм | 37–37,2 мм | 11 мм |
| PG29 | PG29B-NP | 13–20 мм | 37 мм | 37–37,2 мм | 11 мм |
| PG36 | PG36A-NP | 25–33 мм | 47 мм | 47–47,2 мм | 12 мм |
| PG36 | PG36B-NP | 20–26 мм | 47 мм | 47–47,2 мм | 12 мм |
| PG42 | PG42A-NP | 32–38 мм | 54 мм | 54–54.2 мм | 13 мм |
| PG42 | PG42B-NP | 25–31 мм | 54 мм | 54–54.2 мм | 13 мм |
| PG48 | PG48A-NP | 37–44 мм | 59.3 мм | 59.3–59.5 мм | 14 мм |
| PG48 | PG48B-NP | 29–35 мм | 59.3 мм | 59.3–59.5 мм | 14 мм |
| PG63 | PG63-NP | 42–52 мм | 72 мм | 72–72.2 мм | 15 мм |
Указанные размеры монтажных отверстий применимы к данной латунной серии VIOX PG. Не используйте их как универсальные отверстия для всех кабельных вводов PG. При резьбовом соединении используется указанный тип резьбы; при установке через сквозное отверстие необходимо также учитывать точные размеры буртика кабельного ввода, контргайки, прокладки, толщину панели и производственные допуски.
Таблица размеров кабельных вводов NPT
NPT — это коническая трубная резьба, регламентируемая стандартом ASME B1.20.1. Ее номинальное обозначение в дюймах не соответствует измеренному наружному диаметру наружной резьбы. Не заменяйте ее резьбой G/BSPP с аналогичным номинальным размером: NPT и G имеют различную геометрию резьбы и стандарты шага.
Следующие данные о моделях взяты из серии кабельных вводов из нержавеющей стали VIOX с резьбой G и NPT.
| резьба NPT | модель VIOX | Диапазон сечений кабеля | Внешний диаметр наружной резьбы | Шаг | Длина резьбы |
|---|---|---|---|---|---|
| NPT 1/4 | NPT1/4-SS | 3–6.5 мм | 13.6 mm | 18 TPI | 7 мм |
| NPT 3/8 | NPT3/8-SS | 4–8 мм | 17 mm | 18 TPI | 8 мм |
| NPT 1/2 | NPT1/2-SS | 6–12 мм | 21,2 мм | 14 TPI | 8 мм |
| NPT 3/4 | NPT3/4-SS | 13–18 мм | 26,5 мм | 14 TPI | 9 мм |
| NPT 1 | NPT1-SS | 18–25 мм | 33,2 мм | 11,5 TPI | 11 мм |
| NPT 1-1/4 | NPT1-1/4-SS | 25–33 мм | 41,9 мм | 11,5 TPI | 13 мм |
| NPT 1-1/2 | NPT1-1/2-SS | 32–38 мм | 48 мм | 11,5 TPI | 14 мм |
| NPT 2 | NPT2-SS | 37–44 мм | 60 мм | 11,5 TPI | 14 мм |
| NPT 2-1/2 | NPT2-1/2-SS | 42–52 мм | 72,6 мм | 8 TPI | 15 мм |
| NPT 3 | NPT3-SS | 65–70 мм | 88,6 мм | 8 TPI | 15 мм |
Поскольку резьба NPT является конической, оцените глубину зацепления резьбы и герметичность в соответствии с документацией на корпус, кабельный ввод и инструкциями по монтажу. Соответствия диапазона диаметров кабеля недостаточно для подтверждения пригодности кабельного ввода.
Таблица размеров кабельных вводов G/BSPP
Резьба G — это трубная цилиндрическая резьба, определенная в стандарте ISO 228-1, которую обычно называют BSPP. Стандарт ISO 228-1 распространяется на резьбовые соединения, в которых герметичность не обеспечивается самой резьбой, поэтому для обеспечения герметичности всего узла кабельного ввода может потребоваться прокладка, уплотнительное кольцо, буртик или другое предусмотренное конструкцией уплотнение.
В этой таблице используется серия G из нержавеющей стали от того же поставщика продукции VIOX.
| Резьба G/BSPP | модель VIOX | Диапазон сечений кабеля | Внешний диаметр наружной резьбы | Шаг | Длина резьбы |
|---|---|---|---|---|---|
| G 1/4 | G1/4-SS | 3–6.5 мм | 13,1 мм | 19 TPI | 7 мм |
| G 3/8 | G3/8-SS | 4–8 мм | 16.6 мм | 19 TPI | 8 мм |
| G 1/2 | G1/2-SS | 6–12 мм | 20.9 мм | 14 TPI | 8 мм |
| G 3/4 | G3/4-SS | 13–18 мм | 26.4 мм | 14 TPI | 9 мм |
| G 1 | G1-SS | 18–25 мм | 33,2 мм | 11 TPI | 11 мм |
| G 1-1/4 | G1-1/4-SS | 25–33 мм | 41,9 мм | 11 TPI | 13 мм |
| G 1-1/2 | G1-1/2-SS | 32–38 мм | 47.8 мм | 11 TPI | 14 мм |
| G 2 | G2-SS | 37–44 мм | 59.6 мм | 11 TPI | 14 мм |
| G 2-1/2 | G2-1/2-SS | 42–52 мм | 75.1 мм | 11 TPI | 15 мм |
| G 3 | G3-SS | 65–70 мм | 87.8 мм | 11 TPI | 15 мм |
Обратите внимание, что NPT 1 и G 1 в данном семействе изделий имеют наружный диаметр 33.2 мм, однако их шаг и профиль резьбы различаются. Таким образом, одного лишь диаметра недостаточно для установления взаимозаменяемости.

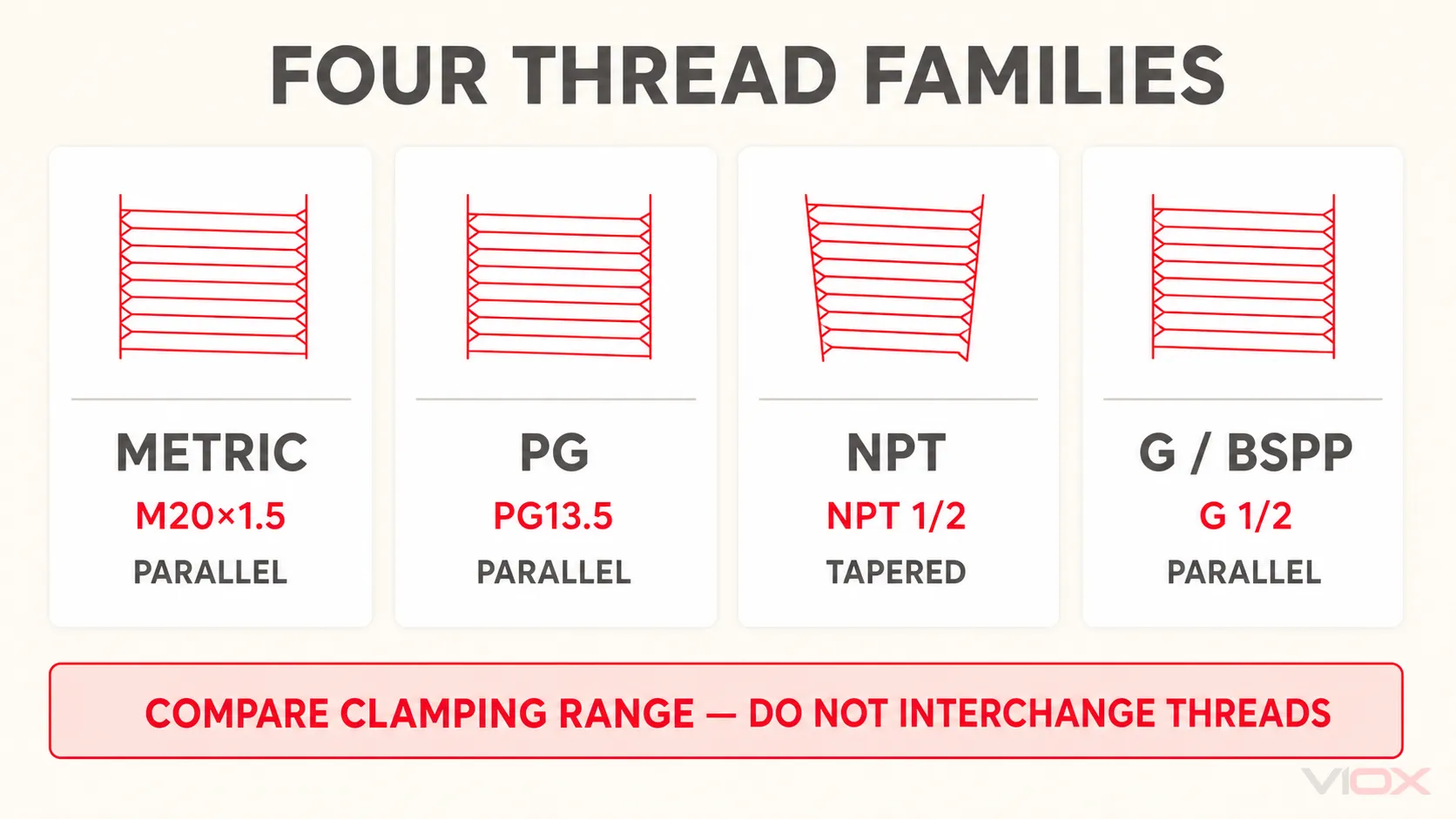

Метрическая резьба против PG против NPT против G/BSPP
Эти семейства резьб можно сравнивать по диапазонам сечений кабелей, доступным в конкретных сериях изделий, однако их нельзя преобразовывать по диапазону сечений кабеля.
| Семейство резьбы | Типовое обозначение | Характеристика резьбы | Правило выбора |
|---|---|---|---|
| Метрика | M20×1.5 | Параллельная метрическая резьба, определяемая номинальным диаметром и шагом | Соответствие точному метрическому вводу и модельному ряду |
| PG | PG13.5 | Резьба PG с собственной серией диаметров и шагов | Использовать только с соответствующим вводом PG или документированным адаптером |
| NPT | NPT 1/2 | Коническая дюймовая трубная резьба | Проверьте конусность, шаг, глубину ввинчивания и задокументированный метод уплотнения |
| G/BSPP | G 1/2 | Цилиндрическая дюймовая трубная резьба по стандарту ISO 228-1 | Проверьте параллельность ввода и конструкцию внешнего уплотнения |
Например, модели VIOX M20 1001-M2012, PG13.5A-NP, NPT1/2-SS и G1/2-SS рассчитаны на диапазон диаметров кабеля 6–12 мм. Это делает их альтернативными вариантами по диапазону зажима для различных типов вводов, а не механически эквивалентными кабельными вводами. Геометрия их резьбы и сопряжения с корпусом различаются.
Если корпус имеет одну резьбу, а выбранный кабельный ввод — другую, используйте подходящий для данного применения переходник, расширитель или адаптер с документированными типами резьбы и характеристиками защиты от внешних воздействий. Не пытайтесь вкрутить одну резьбу в другую силой и не делайте выводов о совместимости только на основании близких измеренных диаметров.
Быстрый справочник для M12, M16, M20, M25, M32, M40, M50 и M63
Самый быстрый и точный ответ на вопрос “Какой размер кабеля подходит для кабельного ввода M20?” — это список конкретных вариантов моделей, а не одно универсальное число.
| Метрический размер | Стандартные варианты нейлоновых кабельных вводов VIOX в этой таблице | Практическая интерпретация |
|---|---|---|
| M12×1.5 | 3–6,5 мм; 4–8 мм | Выберите 1001-M1265 или 1001-M1208 в зависимости от фактического наружного диаметра кабеля |
| M16×1.5 | 3–7 мм; 4–8 мм; 5–10 мм | Три вставки или конфигурации модели предназначены для кабелей с разным наружным диаметром |
| M20×1.5 | 5–10 мм; 6–12 мм; 10–14 мм | “M20 = 6–12 мм” — неполные данные для этой серии VIOX |
| M25×1.5 | 7–13 мм; 10–14 мм; 13–18 мм | Выберите по модельному ряду, а затем проверьте габаритные размеры корпуса |
| M32×1.5 | 13–18 мм; 18–25 мм | Эти два ряда имеют общую вводную резьбу, но различаются диапазоном уплотнения |
| M40×1.5 | 18–25 мм; 22–31 мм | Внешние диаметры кабеля от 22–25 мм перекрываются; проверьте полное применение |
| M50×1.5 | 22–28 мм; 31–41 мм | Между этими указанными вариантами из стандартного нейлона имеется зазор |
| M63×1.5 | 29–38 мм; 35–45 мм | Перекрытие в диапазоне 35–38 мм дает двух кандидатов, а не автоматический выбор |
Там, где указанные диапазоны перекрываются, сравните фактический допуск кабеля и точную геометрию кабельного ввода. Там, где имеется зазор, не выбирайте диапазон, который исключает данный кабель; проверьте другую серию VIOX, конфигурацию вставки или размер резьбы.
Как выбрать между двумя подходящими размерами
Используйте этот порядок, если измеренный внешний диаметр кабеля соответствует более чем одной модели:
- Подтвердите фактический наружный диаметр и допуск. Используйте максимальный готовый диаметр кабеля от производителя, если он доступен, и проверяйте конкретный кабель, а не полагайтесь только на сечение проводника.
- Удерживайте полный допуск в пределах одного задокументированного диапазона. Кабель номиналом 10 mm может не оставаться ровно 10 mm в разных производственных партиях.
- Согласуйте с кабельным вводом корпуса. Привлекательный диапазон диаметров кабеля не имеет значения, если тип резьбы, шаг или размер ввода не подходят.
- Проверьте геометрию панели. Подтвердите длину резьбы, толщину стенки, зазор заплечика, контргайку, прокладку и любые требования по защите от проворачивания.
- Проверьте конструкцию и материал. Кабельные вводы из нейлона, никелированной латуни и нержавеющей стали могут иметь различные диапазоны и пределы применения, даже если названия их резьбы совпадают.
- Проверьте требования к окружающей среде и механические требования. Изучите требования к температуре, воздействию химических веществ, ультрафиолетовому излучению, усилиям на растяжение или деформацию, перемещению кабеля, степени защиты от проникновения и необходимые допуски в соответствующем техническом паспорте.
Для кабеля диаметром 12,5 мм в стандартной таблице для нейлоновых вводов указаны модель M25 1001-M2513 (диапазон 7–13 мм) и 1001-M2514 (диапазон 10–14 мм). Оба варианта включают номинальный наружный диаметр. Ответ зависит от допусков кабеля, требований к вводу, размеров и документации на конкретную модель, а не от правила выбора всегда меньшей или большей резьбы.
Когда данная общая таблица размеров не применима
Приведенные выше таблицы наиболее полезны для круглых небронированных кабелей серии VIOX. Используйте специализированные данные, если кабельный ввод должен выполнять другую функцию:
- SWA или другой бронированный кабель: для выбора может потребоваться диаметр подложки, диаметр внешней оболочки, тип брони и размеры брони. Количество жил и сечение проводника в мм² недостаточно. Используйте руководство по выбору размера кабельного ввода для 4-жильного кабеля для этой более узкой задачи, а также руководство по выбору кабельных вводов для бронированного кабеля для строительных границ.
- Кабельный ввод с защитой от ЭМП: подтвердите метод заделки экрана, конструкцию экрана кабеля, диапазон обжима и применимый узел ЭМП. См. как выбрать кабельный ввод с защитой от ЭМП.
- Многоотверстиевая вставка: каждое отверстие имеет свой диапазон сечений кабеля, а комбинированная вставка имеет ограничения по расстоянию между кабелями и герметизации. Не делите диапазон для одного отверстия на количество кабелей.
- Плоский или некруглый кабель: используйте уплотнительную вставку и кабельный ввод, предназначенные для данного профиля кабеля.
- Взрывоопасная зона: используйте только тот тип кабельного ввода, конструкцию кабеля, схему уплотнения, концепцию взрывозащиты оборудования и правила монтажа, которые требуются проектом. Соответствие размеров не гарантирует пригодность для использования во взрывоопасных зонах (Ex).
- Переходник, расширитель или адаптер: проверьте оба резьбовых соединения, материал, глубину зацепления, метод уплотнения, а также влияние на окружающую среду или сертификацию готового узла.
Для получения более подробной информации о конструкциях и функциях кабельных вводов используйте полное руководство по кабельным вводам. Чтобы сравнить доступные семейства продуктов, перейдите к линейке кабельных вводов VIOX.
Контрольный список для заказа кабельных вводов
Укажите эти данные при запросе подтверждения модели или коммерческого предложения:
- измеренный наружный диаметр готового кабеля, включая допуск;
- круглый, плоский, бронированный, экранированный, оплетенный или другой тип конструкции кабеля;
- требуемый материал кабельного ввода;
- резьба и размер отверстия для ввода в корпус;
- установка с нарезкой резьбы или через сквозное отверстие с контргайкой;
- толщина стенки панели и любые ограничения внутреннего или внешнего зазора;
- размещение внутри или вне помещения, диапазон температур, воздействие УФ-излучения, химических веществ, мойка под давлением или другие факторы окружающей среды;
- требования к натяжению, растягивающему усилию, вибрации или подвижности кабеля;
- целевой класс защиты от проникновения (IP) и сопряжение с корпусом в сборе;
- требования по электромагнитной совместимости (EMC), заделке брони, работе во взрывоопасных зонах или сертификации на рынке;
- количество и целевой рынок.
Отправьте эту информацию по адресу [email protected] когда вам потребуется актуальный чертеж модели VIOX или эксплуатационная документация. Размеры в данном руководстве были сверены с привязанными таблицами продукции VIOX на 2026-08-29; актуальная документация для конкретной модели имеет приоритет в случае отличий в ревизии изделия.
Технические источники
- VIOX Стандартный нейлоновый кабельный ввод — Модельные ряды с метрической и альтернативной резьбой.
- VIOX PG Резьбовой латунный кабельный ввод PG — Модельные ряды PG, наружные диаметры резьбы и данные по монтажным отверстиям.
- серии кабельных вводов из нержавеющей стали VIOX с резьбой G и NPT — Размеры G/BSPP и NPT.
- IEC 62444: Кабельные вводы для электрических установок — конструкция кабельного ввода и область применения.
- ISO 228-1: Трубная резьба, где герметичные соединения не выполняются на резьбе — область применения параллельной резьбы G/BSPP.
- ASME B1.20.1: Трубная резьба общего назначения, дюймовая — область применения стандарта резьбы NPT.
