Прямой ответ: перегрузка, сверхток и короткое замыкание
Перегрузка по току означает любой ток, превышающий допустимое значение для цепи, проводника или устройства. Перегрузка и короткое замыкание — это два различных состояния сверхтока. Перегрузка обычно протекает по нормальному токопроводящему пути и проявляется как проблема перегрева, в то время как короткое замыкание создает путь с низким импедансом и может почти мгновенно вызвать очень высокий ток.
Это различие важно, поскольку разные типы неисправностей требуют разных методов защиты. Тепловое реле перегрузки может защитить двигатель от длительной перегрузки, но оно не может заменить плавкий предохранитель или автоматический выключатель для отключения при коротком замыкании. Автоматический выключатель может защитить как от перегрузки, так и от короткого замыкания, но только в том случае, если его номинальный ток, времятоковая характеристика и отключающая способность соответствуют параметрам установки.
Основные выводы
- Сверхток — это общая категория. Перегрузка и короткое замыкание являются распространенными причинами или видами сверхтока.
- Ток перегрузки обычно протекает по нормальному пути тока. Основная опасность заключается в постепенном накоплении тепла.
- Ток короткого замыкания протекает по непредусмотренному пути с низким импедансом. Основная опасность заключается в энергии дуги, пожаре и разрушении оборудования.

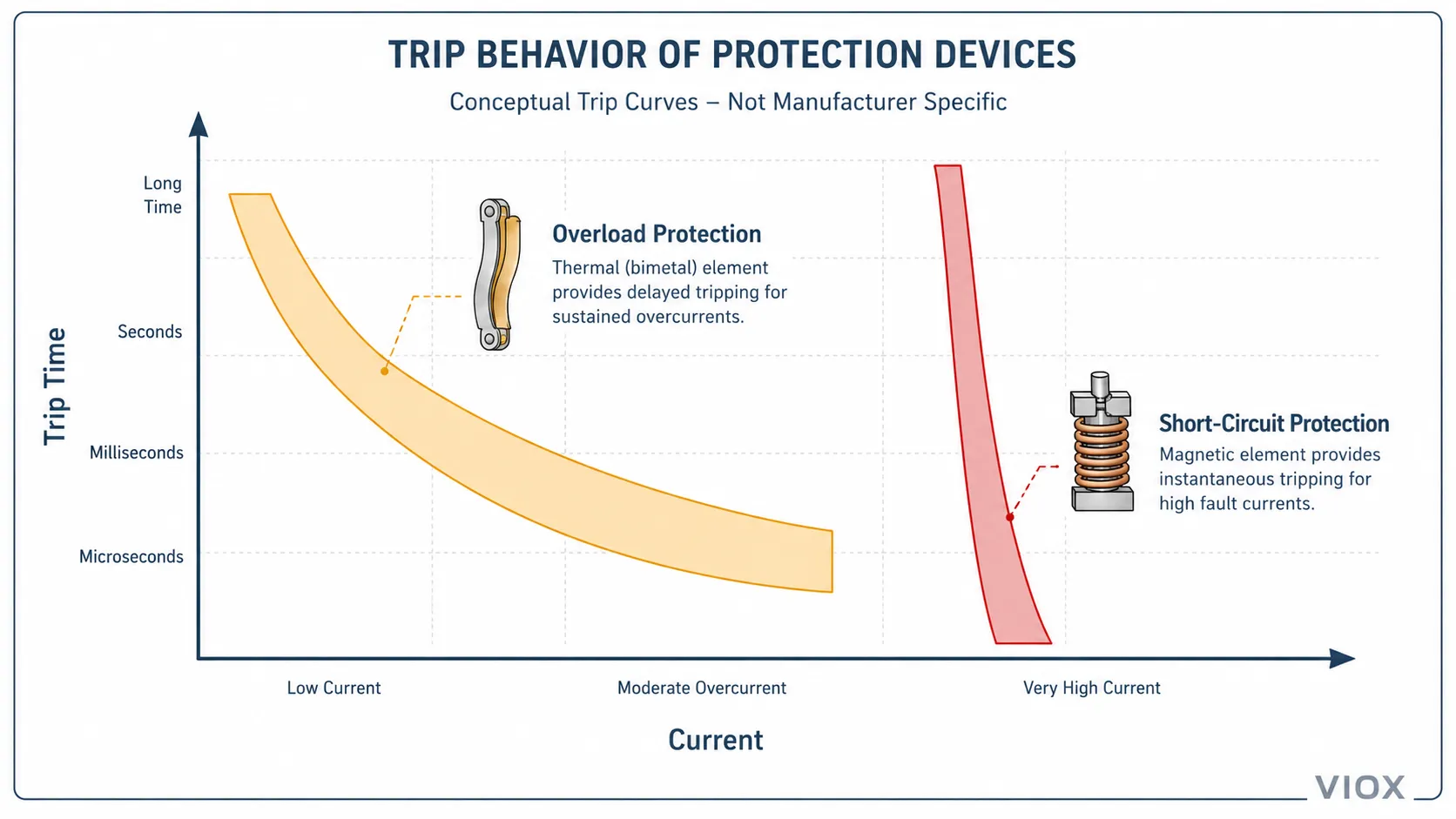

- Скорость срабатывания защиты различается. Защита от перегрузки обычно имеет выдержку времени; защита от короткого замыкания должна срабатывать очень быстро.
- Номинального тока недостаточно. Защитное устройство также должно обладать достаточной отключающей способностью для ожидаемого тока короткого замыкания.
Сравнительная таблица: перегрузка, сверхток и короткое замыкание
| Тип неисправности | Что это означает | Текущий путь | Типичное поведение | Основной риск | Типичная защита |
|---|---|---|---|---|---|
| Перегрузка | Ток нагрузки превышает безопасную длительную пропускную способность цепи или оборудования | Нормальный токопроводящий путь | Обычно медленное, тепловое, с выдержкой времени | Нагрев, старение изоляции, повреждение двигателя, риск пожара | Тепловое реле перегрузки, электронное реле перегрузки, тепловой расцепитель автоматического выключателя, реле защиты двигателя |
| Перегрузка по току | Любой ток, превышающий допустимое значение | Зависит от причины | Может быть медленным или очень быстрым | Перегрев, ложные срабатывания, нагрузка на оборудование, повреждение при неисправности | Плавкий предохранитель, автоматический выключатель (MCB), силовой автоматический выключатель (MCCB), воздушный автоматический выключатель (ACB), автомат защиты двигателя (MPCB), реле, устройство защиты двигателя |
| Короткое замыкание | Низкоомное замыкание между проводниками или между проводником и землей | Аномальный путь протекания тока короткого замыкания | Очень быстрое, высокий ток короткого замыкания | Дуговой разряд, пожар, взрывные повреждения, разрушение проводников/оборудования | Плавкий предохранитель, автоматический выключатель (MCB), автоматический выключатель в литом корпусе (MCCB), воздушный автоматический выключатель (ACB), защитное реле, а также выключатель с достаточной отключающей способностью |
Что такое сверхток?
Сверхток — это состояние, при котором сила тока превышает номинальное или допустимое значение для цепи, проводника или электротехнического устройства. Это не один конкретный тип неисправности. Это общий термин, включающий перегрузки, короткие замыкания и некоторые виды замыканий на землю, если ток повреждения достаточно велик для срабатывания устройства защиты от сверхтока.
В практическом проектировании электроустановок термин «сверхток» отвечает на один вопрос:
Превышает ли ток значение, допустимое для данной цепи или оборудования?
Причина все еще требует диагностики. Сверхток в цепи может возникнуть из-за перегрузки двигателя, подключения слишком большого количества нагрузок, короткого замыкания между проводниками, повреждения изоляции или неправильного выбора защитного устройства.
Именно поэтому фраза “автоматический выключатель сработал из-за сверхтока” — это только начало. Следующий вопрос заключается в том, было ли это событие перегрузкой, коротким замыканием, пусковым током, замыканием на землю, ошибкой монтажа или проблемой координации защиты.
Для выбора номинала автоматического выключателя и контекста защиты, VIOX’s Страницу продукции MCB и Страница продукта MCCB являются полезными справочными материалами для дальнейших действий, когда тип цепи уже известен.
Что такое перегрузка?
Перегрузка возникает, когда цепь или оборудование потребляют больше тока, чем допустимо в течение длительного времени, но ток при этом продолжает протекать по нормальному проводящему пути.
Простой пример — слишком большое количество нагрузок, работающих в одной ответвленной цепи. Ток не идет в обход нагрузки. Он по-прежнему протекает через предназначенные для этого проводники, клеммы, автоматический выключатель и нагрузку. Проблема заключается в том, что величина тока со временем становится слишком высокой для номинальных параметров проводки, выключателя, обмотки двигателя или оборудования.
В системах с электродвигателями перегрузка также может возникнуть, когда:
- насос механически заблокирован
- конвейер перегружен
- подшипник вентилятора выходит из строя
- мощность двигателя недостаточна для данной нагрузки
- потеря или разбаланс одной из фаз
- реле перегрузки настроено неправильно
Ключевой инженерный аспект заключается в том, что перегрузка — это преимущественно тепловая проблема. Ток может лишь незначительно превышать номинальный, но при длительном воздействии происходит накопление тепла, что приводит к повреждению изоляции, клемм, обмоток или кабелей.
Подробное объяснение симптомов перегрузки и риска возгорания см. в руководстве VIOX: Что такое перегрузка цепи?
Что такое короткое замыкание?
Короткое замыкание возникает, когда ток находит непредусмотренный путь с низким импедансом между проводниками или между токоведущим проводником и землей/корпусом или открытыми токопроводящими частями.
В отличие от тока перегрузки, ток короткого замыкания не означает просто “слишком много нагрузок”. Часто это означает, что нормальный путь цепи был обойден в результате неисправности.
Распространенные причины короткого замыкания включают:
- повреждение изоляции
- контакт фазного проводника с нейтральным
- межфазное замыкание
- неправильный монтаж проводки
- замыкание клемм распушившимися жилами провода
- попадание воды в оборудование
- поврежденный кабель
- неисправный компонент внутри электрощита
Поскольку полное сопротивление пути тока короткого замыкания может быть очень низким, ток может возрастать чрезвычайно быстро. Именно поэтому защита от короткого замыкания фокусируется на быстром размыкании цепи, гашении дуги и достаточной отключающей способности.
Для оценки тока короткого замыкания в низковольтных цепях см. Как рассчитать ток короткого замыкания для автоматического выключателя (MCB).

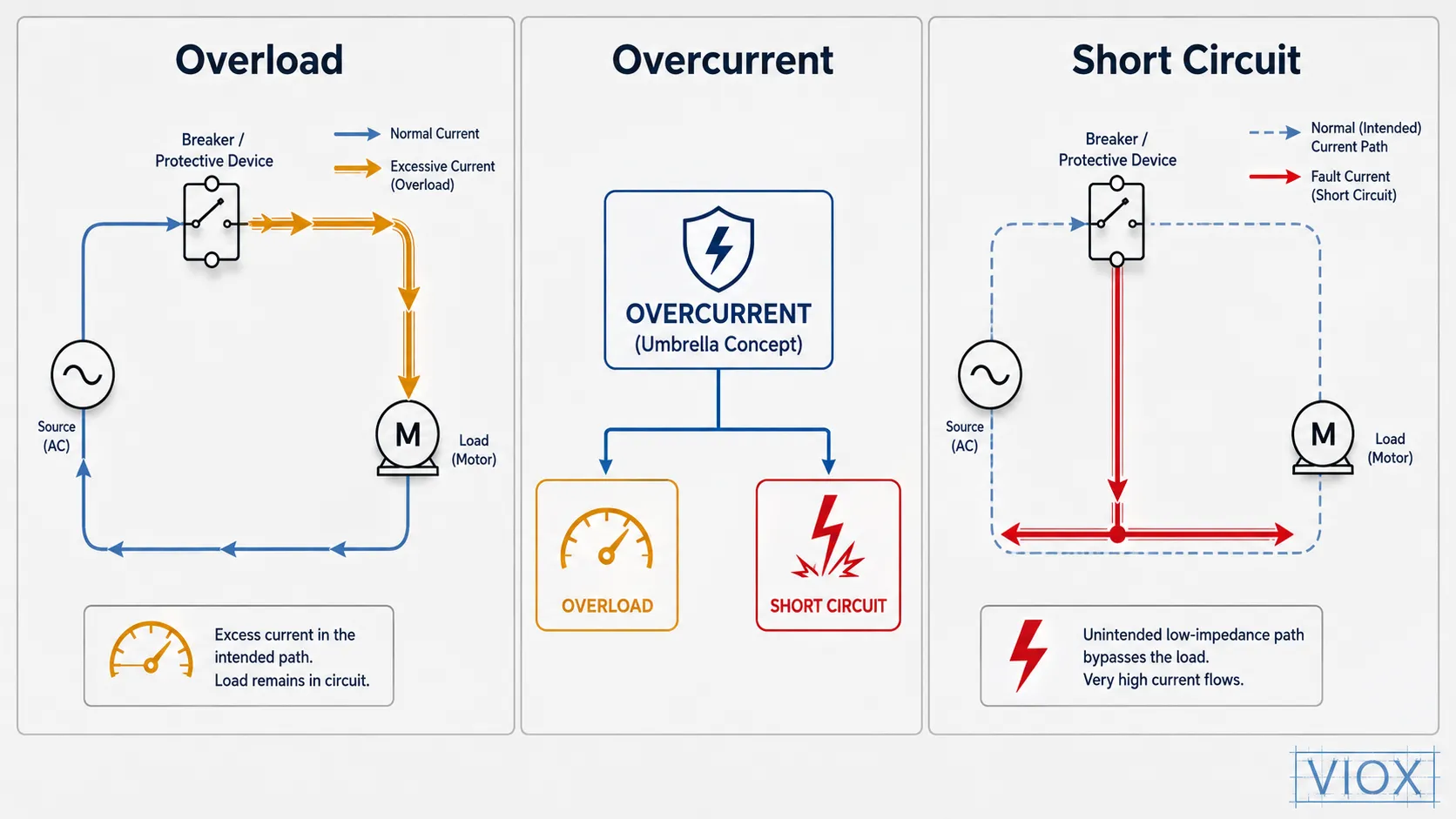

Почему перегрузка — это не то же самое, что короткое замыкание
Перегрузка и короткое замыкание могут вызывать сверхток, но их природа различна.
| Вопрос | Перегрузка | Короткое замыкание |
|---|---|---|
| Остается ли ток в пределах нормального пути протекания? | Обычно да | Нет, он использует непреднамеренный путь с низким импедансом |
| Является ли ток обычно очень высоким в момент возникновения? | Обычно нет | Часто да |
| Является ли основной опасностью тепловой нагрев с течением времени? | ДА | Не только; дуга и энергия взрывного повреждения являются основными рисками |
| Может ли тепловое реле перегрузки справиться с этим самостоятельно? | Да, для защиты двигателя от перегрузки при правильном применении | НЕТ |
| Нужна ли устройству отключающая способность? | Защитные устройства по-прежнему требуют правильного выбора номинальных параметров | Абсолютно критично |
| Типовая характеристика срабатывания | Задержка времени | Мгновенное или очень быстрое отключение при коротком замыкании |
Именно из-за этого различия в экзаменационных вопросах перегрузку по току часто описывают как избыточный ток, протекающий по нормальному токопроводящему пути. Такая формулировка указывает на перегрузку, а не на короткое замыкание.

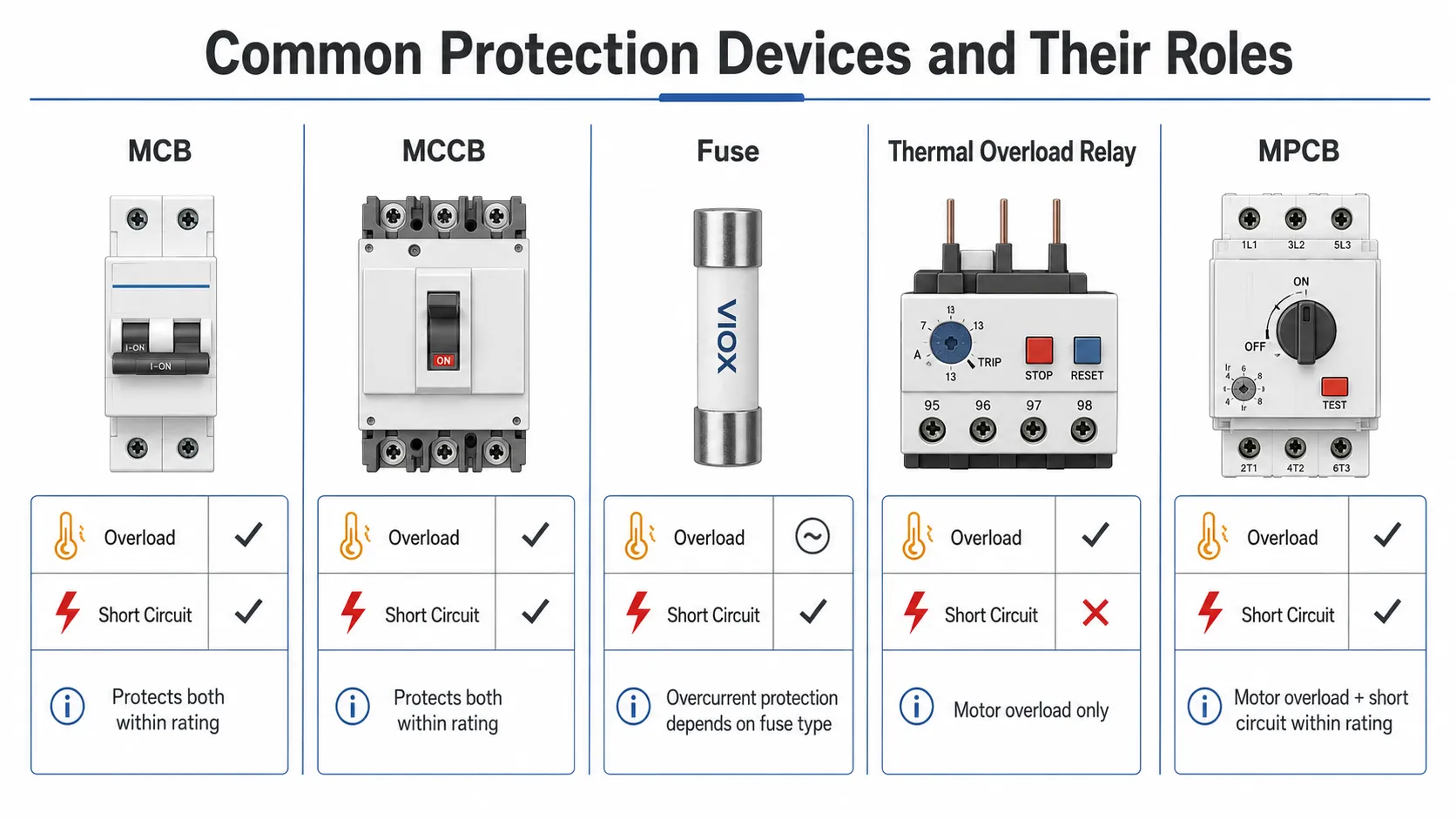

Устройства защиты: какое устройство отвечает за какой тип неисправности?
Ни одно защитное устройство не следует рассматривать как универсальное решение для любой неисправности. Устройство должно соответствовать типу неисправности, напряжению, току, отключающей способности, характеру нагрузки и проектным параметрам системы.
| Устройство | Защита от перегрузки? | Защита от короткого замыкания? | Область применения |
|---|---|---|---|
| MCB | Да, в зависимости от конструкции | Да, в пределах номинальной отключающей способности | Конечные цепи, распределительные щиты, маломощные нагрузки |
| MCCB | Да, в зависимости от расцепителя | Да, в пределах номинальной отключающей способности | Питающие линии, промышленные панели, цепи с высокими токами |
| Предохранитель | Да или нет, в зависимости от типа предохранителя и области применения | Да, в пределах номинальной отключающей способности | Защита оборудования, ограничение тока, резервная защита |
| Тепловое реле перегрузки | Да, для защиты двигателя от перегрузки | НЕТ | Цепи питания двигателей с контактором и защитой от короткого замыкания |
| Электронное реле перегрузки | Да, для защиты двигателя от перегрузки и выбранных функций защиты | Нет, не самостоятельно | Панели управления двигателями и технологическое оборудование |
| MPCB | ДА | Да, в пределах номинальных характеристик устройства | Компактная защита отходящих линий двигателей, в зависимости от координации |
| Реле защиты двигателя | Да, плюс расширенный мониторинг состояния двигателя | Требует отдельного устройства защиты от короткого замыкания | Двигатели большой мощности, центры управления двигателями (MCC), промышленные системы управления |
| ВДТ / УЗО | Не обеспечивает защиту от сверхтоков самостоятельно | Не обеспечивает защиту от короткого замыкания самостоятельно | Защита от остаточного тока или тока утечки |
| RCBO | ДА | Да, в пределах номинальных значений | Комбинированная защита от остаточного тока и перегрузки по току |
Для цепей двигателей такое разделение ответственности имеет решающее значение. Контактор осуществляет коммутацию двигателя, реле перегрузки защищает от длительных перегрузок, а плавкий предохранитель, автоматический выключатель (MCB), автоматический выключатель в литом корпусе (MCCB) или автоматический выключатель защиты двигателя (MPCB) обеспечивают защиту от короткого замыкания. VIOX более подробно объясняет эту координацию здесь: Как выбрать контакторы, тепловые реле и автоматические выключатели для питания электродвигателей.
Границы выбора тепловых реле и автоматических выключателей защиты двигателя (MPCB) см. в Тепловое реле перегрузки против автоматического выключателя защиты двигателя (MPCB).
Отключающая способность: деталь, которую упускают многие покупатели
Выбор правильного номинального тока не гарантирует, что защитное устройство сможет безопасно прервать ток короткого замыкания.
Автоматический выключатель на 32А может корректно работать с нагрузкой 32А, но если ожидаемый ток короткого замыкания в точке установки выше номинальной отключающей способности выключателя, то при возникновении неисправности выключатель может выйти из строя с опасными последствиями.
Всегда проверяйте:
- номинальный ток
- номинальное напряжение
- применение в цепях переменного (AC) или постоянного (DC) тока
- отключающую способность или предельный ток отключения
- ожидаемого тока короткого замыкания в точке установки
- кривую отключения или настройки защиты
- координация вышестоящих и нижестоящих устройств защиты
- сечения кабеля и способа прокладки
Для применения автоматических выключателей (MCB) практическая разница между стандартными значениями отключающей способности объясняется здесь: Отключающая способность автоматических выключателей: 6 кА против 10 кА.
Терминологию для силовых автоматических выключателей (MCCB) и промышленных выключателей см. Номинальные характеристики автоматических выключателей: Icu, Ics, Icw и Icm.
Стандарты и термины токов короткого замыкания, которые необходимо знать
Терминология защиты зависит от семейства продуктов и рынка. Для низковольтных автоматических выключателей к общим стандартам относятся:
| Стандартный контекст | Типовая область применения устройств | Почему это важно |
|---|---|---|
| IEC 60898-1 | Автоматические выключатели для бытового и аналогичного применения для защиты от сверхтоков | Общая справочная информация для защиты конечных цепей с помощью автоматических выключателей (MCB) |
| МЭК 60947-2 | Промышленные низковольтные автоматические выключатели | Общие справочные материалы по терминам производительности для MCCB, ACB и промышленных автоматических выключателей |
| УЛ 489 | Автоматические выключатели в литом корпусе и аналогичные выключатели для применения в Северной Америке | Важно для проектов, требующих использования автоматических выключателей для ответвлений или фидерных линий, сертифицированных по стандарту UL |
Не рассматривайте эти стандарты как взаимозаменяемые маркировки. Выключатель, выбранный для конечной цепи по стандарту IEC, промышленной распределительной панели IEC и панели UL в Северной Америке, может требовать различной маркировки, номинальных характеристик и подтверждающей документации.
Для расчетов токов короткого замыкания инженеры также могут различать симметричный и асимметричный ток короткого замыкания:
- Симметричный ток короткого замыкания это составляющая тока короткого замыкания переменного тока после того, как постоянная составляющая была исключена или затухла.
- Асимметричный ток короткого замыкания включает в себя постоянную составляющую, которая может возникнуть сразу после начала короткого замыкания, создавая более высокую пиковую нагрузку в первом полупериоде.
Для большинства случаев выбора оборудования на уровне покупателя практический вывод прост: защитное устройство должно соответствовать уровню тока короткого замыкания и стандартным условиям, указанным в проекте. При инженерном проектировании следует проверять расчеты токов короткого замыкания и технические данные производителя, а не полагаться только на номинальный ток, указанный на передней панели устройства.

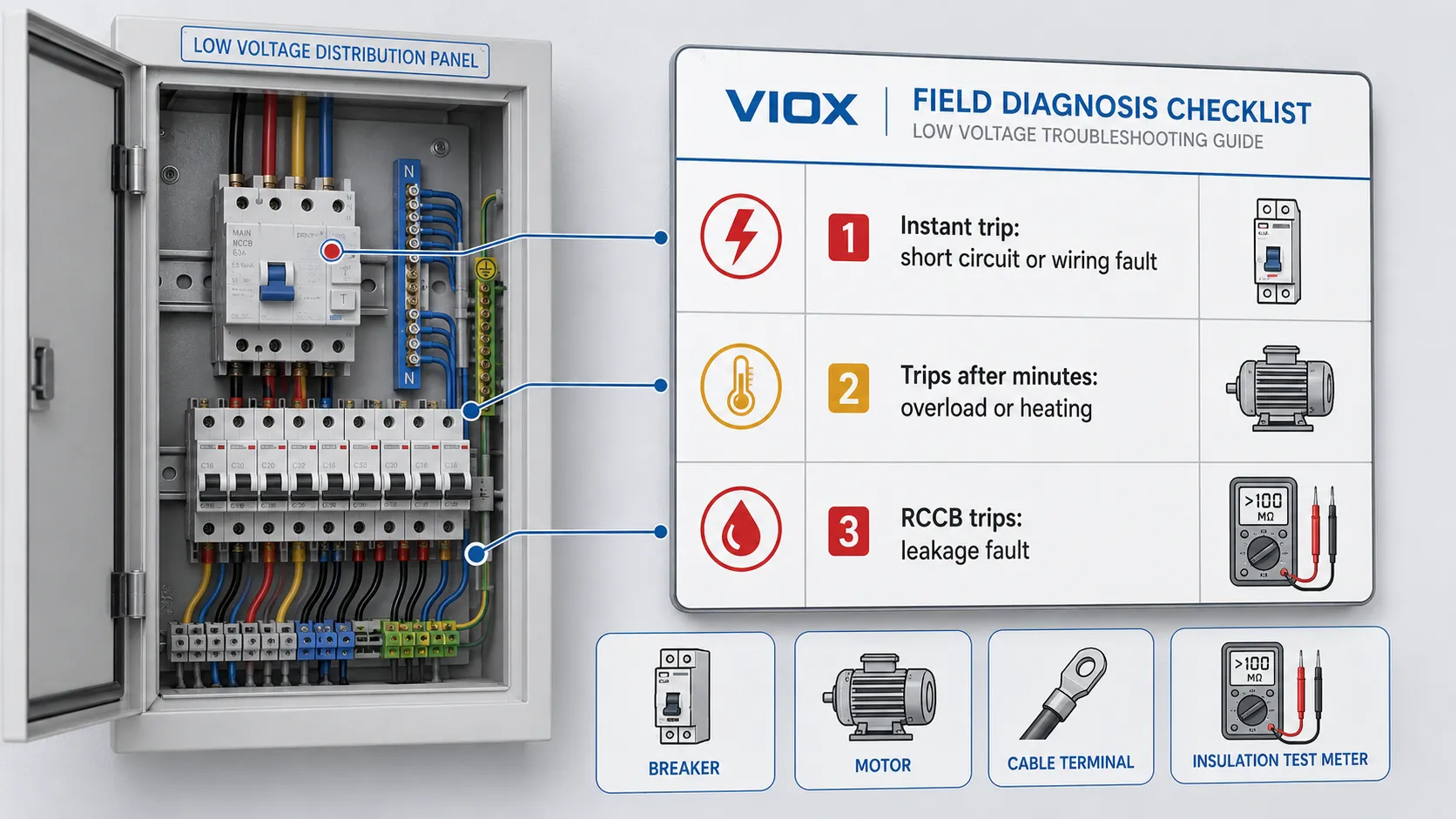

Как диагностировать срабатывание автоматического выключателя на объекте
Время срабатывания часто указывает на то, в каком направлении следует начинать проверку.
| Симптом | Наиболее вероятная причина | Что проверить в первую очередь |
|---|---|---|
| Автоматический выключатель срабатывает сразу при включении | Короткое замыкание, замыкание на землю, ошибка монтажа, неисправность устройства | Отключить нагрузку, проверить сопротивление изоляции, осмотреть проводку и клеммы |
| Автоматический выключатель срабатывает через несколько минут под нагрузкой | Перегрузка, недостаточное сечение кабеля, плохая вентиляция, нагрев контактов | Измерить рабочий ток, сравнить нагрузку с номиналом, осмотреть клеммы |
| Двигатель запускается, затем срабатывает реле перегрузки | Механическая перегрузка, потеря фазы, неверная настройка реле перегрузки, неисправность двигателя | Ток двигателя, баланс фаз, состояние нагрузки, настройка реле |
| Автоматический выключатель срабатывает во время пуска двигателя | Слишком высокий пусковой ток, неверная кривая/настройка, короткое замыкание, блокировка ротора | Пусковой ток, кривая срабатывания, состояние двигателя, кабель и пусковое устройство |
| Плавкий предохранитель мгновенно перегорает | Короткое замыкание или критический ток повреждения | Локализация неисправности, класс предохранителя, номинальное напряжение, место повреждения |
| Кабель или клемма нагреваются, но автоматический выключатель не срабатывает | Ослабленное соединение, перегрузка проводника, неправильно подобранная защита, переходное сопротивление | Проверка момента затяжки/соединений, измерение нагрузки, тепловизионный контроль |
| Срабатывает ВДТ (УЗО), но не срабатывает автоматический выключатель | Ток утечки или неисправность, связанная с утечкой тока | Утечка изоляции, влага, подключенное оборудование, замыкание между нейтралью и землей |
Не пытайтесь постоянно включать выключатель или заменять предохранитель, не выяснив причину. Повторное срабатывание защитного устройства обычно указывает на реальную электрическую неисправность.
Распространенные ошибки при сравнении перегрузки и короткого замыкания
Ошибка 1: Рассматривать сверхток только как короткое замыкание
Короткое замыкание — это лишь один из видов сверхтока. Перегрузка также может вызвать сверхток, но для нее обычно требуются иные характеристики срабатывания.
Ошибка 2: Использование теплового реле перегрузки в качестве защиты от короткого замыкания
Тепловое реле перегрузки предназначено для защиты двигателя от длительных перегрузок, а не для отключения токов высокой энергии при авариях. Оно должно использоваться совместно с соответствующей защитой от короткого замыкания.
Ошибка 3: Завышение номинала автоматического выключателя для предотвращения ложных срабатываний
Если автоматический выключатель срабатывает во время пуска или при высокой нагрузке, решение не всегда заключается в установке выключателя с большим номиналом. Истинной причиной может быть перегрузка, пусковой ток, неправильно выбранная кривая отключения, плохая координация или недостаточное сечение проводки.
Ошибка 4: Игнорирование защиты кабеля
Автоматический выключатель защищает как проводник, так и нагрузку. Если номинал выключателя завышен относительно сечения кабеля, кабель может перегреться до срабатывания защиты.
Ошибка 5: Проверка номинального тока без учета отключающей способности
Номинальный ток определяет допустимую нагрузку в нормальном режиме. Отключающая способность показывает, может ли устройство безопасно прервать ток короткого замыкания в точке установки.
Ошибка 6: Предположение, что любое срабатывание означает неисправность выключателя
Автоматические выключатели и предохранители являются защитными устройствами. Многие срабатывания происходят потому, что устройство корректно реагирует на перегрузку, короткое замыкание, утечку тока, перегрев или неправильное применение.
Контрольный список для выбора защиты от сверхтоков
Перед выбором или заменой защитного устройства подтвердите следующие пункты:
| Параметр выбора | Почему это важно |
|---|---|
| Ток нагрузки | Определяет базовый номинальный ток в амперах |
| Сечение проводника и способ прокладки | Защита должна соответствовать допустимой токовой нагрузке кабеля |
| Напряжение и тип тока (AC/DC) | Характеристики гашения дуги различаются в зависимости от системы |
| Ожидаемый ток короткого замыкания | Определяет требуемую отключающую способность |
| Тип нагрузки | Электродвигатели, нагреватели, трансформаторы, электроника и конденсаторы имеют различные характеристики нагрузки |
| Пусковой ток | Влияет на выбор кривой отключения или настройки расцепителя автоматического выключателя |
| Метод защиты от перегрузки | Для защиты двигателя и кабеля от перегрузки могут потребоваться разные устройства |
| Координация с вышестоящими/нижестоящими устройствами | Предотвращение ненужных отключений вышестоящих устройств |
| Окружающая среда | Температура, тип корпуса, высота над уровнем моря, пыль и вибрация влияют на выбор |
| Стандарт или проектная спецификация | Определяет требуемую категорию устройства, номинальные характеристики и документацию |
Если цепь включает двигатели, начинайте с определения тока полной нагрузки, метода пуска, защиты от перегрузки и защиты от короткого замыкания в комплексе, а не выбирайте каждый компонент по отдельности.
Ответы на часто задаваемые вопросы по обучению
Многие поисковые запросы по этой теме связаны с вопросами по электротехническому обучению. Эти краткие ответы помогают правильно разграничить термины.
| Учебное утверждение или вопрос | Правильная интерпретация |
|---|---|
| “Состояние перегрузки по току можно определить как...” | Ток, превышающий допустимое значение для цепи или оборудования |
| “Какое состояние перегрузки по току ограничено нормальным токопроводящим путем?” | Перегрузка |
| “Какое состояние перегрузки по току выходит за пределы нормального пути протекания тока?” | Короткое замыкание |
| “Является ли перегрузка тем же самым, что и короткое замыкание?” | Нет. Оба случая могут быть состояниями перегрузки по току, но путь протекания тока и принцип срабатывания защиты различаются. |
| “Обычно ли ток короткого замыкания ниже, чем ток перегрузки?” | Нет. Короткое замыкание обычно вызывает гораздо более высокий ток повреждения, в зависимости от полного сопротивления системы. |
| “Что означает селективная координация?” | Защитные устройства располагаются таким образом, чтобы устройство, находящееся ближе всего к месту повреждения, срабатывало первым, ограничивая зону отключения. |
| “Что такое защита от перегрузки по току?” | Защита, которая размыкает цепь, когда ток превышает безопасное или допустимое значение. |
Если в учебном вопросе говорится, что ток чрезмерен, но все еще протекает через нормальные проводники и нагрузки, это описание перегрузки. Если говорится, что ток идет по непредусмотренному короткому пути в обход нагрузки, это описание короткого замыкания.
Практические примеры
Пример 1: Слишком много электроприборов на одной цепи
Несколько мощных приборов работают в одной цепи. Ток остается в пределах нормального пути, но превышает номинал цепи в течение времени, достаточного для срабатывания автоматического выключателя.
Это состояние перегрузки. Решением является снижение нагрузки, перераспределение цепей или установка правильно спроектированной выделенной линии.
Пример 2: Контакт фазного и нейтрального проводников внутри оборудования
Поврежденный проводник касается другого проводника внутри устройства. Ток выбирает непредусмотренный путь с низким импедансом, и его значение очень быстро возрастает.
Это короткое замыкание. Защитное устройство должно прервать ток повреждения в пределах своей отключающей способности.
Пример 3: Двигатель отключается после десяти минут работы
Двигатель запускается нормально, но вызывает срабатывание реле перегрузки после работы под нагрузкой. Автоматический выключатель при этом не срабатывает.
Это скорее указывает на перегрузку двигателя, чем на короткое замыкание. Проверьте механическую нагрузку, баланс фаз, охлаждение, уставку реле перегрузки и ток двигателя.
Пример 4: Автоматический выключатель срабатывает в момент подачи питания на панель
Автоматический выключатель срабатывает мгновенно при подаче питания на панель. Подключенная нагрузка не успевает выйти на нормальный режим работы.
Это указывает на короткое замыкание, ошибку в монтаже, замыкание на землю или неисправность компонента. Не увеличивайте номинал автоматического выключателя. Изолируйте цепь и проверьте проводку.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
В чем разница между сверхтоком, перегрузкой и коротким замыканием?
Сверхток — это общее понятие: ток, превышающий допустимое значение. Перегрузка — это состояние сверхтока, при котором ток обычно протекает по нормальному пути и со временем вызывает нагрев. Короткое замыкание — это состояние сверхтока, вызванное непреднамеренным путем с низким импедансом.
Какое состояние сверхтока сохраняется в нормальном пути прохождения тока?
Ток перегрузки обычно протекает по нормальному пути. Именно поэтому перегрузка в основном связана с нагревом с течением времени.
Какой вид неисправности приводит к выходу тока за пределы нормального пути?
Короткое замыкание покидает или обходит предусмотренный путь нагрузки, создавая непреднамеренный путь с низким импедансом между проводниками или на землю.
Что вызывает перегрузку по току?
Распространенные причины включают чрезмерную подключенную нагрузку, перегрузку двигателя, короткое замыкание, замыкание на землю, нарушение изоляции, неправильный монтаж, неверно подобранный номинал автоматического выключателя, плохую координацию или отказ оборудования.
Может ли тепловое реле перегрузки защитить от коротких замыканий?
Нет. Тепловое реле перегрузки защищает от длительной перегрузки двигателя. Защита от короткого замыкания должна обеспечиваться соответствующим по номиналу предохранителем, модульным автоматическим выключателем (MCB), автоматическим выключателем в литом корпусе (MCCB), автоматическим выключателем защиты двигателя (MPCB) или другим устройством защиты от короткого замыкания.
Как правильно подобрать MPCB и контактор в панели управления двигателем?
Начните с номинального тока полной нагрузки двигателя, метода пуска, категории применения, уровня тока короткого замыкания и требований к координации. Контактор отвечает за коммутацию, реле перегрузки или MPCB — за защиту двигателя от перегрузки, а устройство защиты от короткого замыкания должно безопасно отключать ток повреждения. Не выбирайте контактор, реле перегрузки и автоматический выключатель как изолированные компоненты.
Какой стандарт имеет значение для устройств защиты от сверхтоков?
Это зависит от устройства и рынка. IEC 60898-1 обычно относится к автоматическим выключателям (MCB) бытового и аналогичного назначения, IEC 60947-2 — к промышленным низковольтным автоматическим выключателям, таким как MCCB и ACB, а UL 489 — к выключателям, сертифицированным для применения в Северной Америке.
Почему автоматический выключатель срабатывает мгновенно?
Мгновенное срабатывание обычно указывает на короткое замыкание, замыкание на землю, сильный пусковой ток, ошибку в электропроводке или неисправность подключенного устройства. Перед повторным включением необходимо провести диагностику цепи.
Почему автоматический выключатель срабатывает через несколько минут?
Срабатывание с задержкой часто указывает на перегрузку, перегрев, плохую вентиляцию, недостаточное сечение проводников, ослабленные контакты или нагрузку, превышающую номинал цепи.
Что лучше для защиты от сверхтоков: плавкий предохранитель или автоматический выключатель?
Оба варианта могут быть верными. Плавкий предохранитель может быть лучше для ограничения тока или координации защиты конкретного оборудования. Автоматический выключатель может быть предпочтительнее там, где важна возможность повторного включения и удобство коммутации. Правильный выбор зависит от напряжения, тока, отключающей способности, типа нагрузки и требований к координации защиты.
Заключение
Самый понятный способ разобраться в этих терминах:
Сверхток — это общая категория. Перегрузка и короткое замыкание являются различными видами состояний сверхтока.
Перегрузка обычно протекает по нормальному пути тока и со временем вызывает нагрев. Короткое замыкание создает непредусмотренный путь с низким импедансом и может очень быстро вызвать значительный ток повреждения. Стратегия защиты должна соответствовать типу неисправности: защита от перегрузки — для длительного теплового воздействия, защита от короткого замыкания — для быстрого отключения повреждения, а также достаточная отключающая способность для ожидаемого тока короткого замыкания.
Для продукции VIOX по защите электрических цепей начните с выбора серии устройств, соответствующей области применения: MCB для конечных цепей, MCCB для более мощных питающих линий, тепловое реле перегрузки для защиты двигателей от перегрузки, а также предохранителей или автоматических выключателей с соответствующими номиналами для защиты от короткого замыкания.
