Dobór wyłącznika izolacyjnego dla instalacji fotowoltaicznej: moduły, skrzynka przyłączeniowa i falownik

A wyłącznik izolacyjny instalacji fotowoltaicznej należy dobierać w oparciu o granicę, którą musi odizolować — a nie poprzez wybór dogodnej obudowy i szukanie miejsca na jej montaż. W systemie fotowoltaicznym z falownikiem łańcuchowym wyłącznik DC może znajdować się w pobliżu generatora, na wyjściu skrzynki zbiorczej lub wewnątrz bądź obok falownika. Każda z tych lokalizacji izoluje inną część ścieżki prądowej.

W przypadku projektu w USA lokalizacja to dopiero pierwsza decyzja. Ostateczny projekt musi być również zgodny z lokalnie przyjętą edycją normy NFPA 70 (NEC), certyfikacją i oznaczeniami sprzętu, instrukcjami producenta, dostępnym prądem zwarciowym, warunkami obudowy oraz wymogami organu właściwego w danej jurysdykcji (AHJ). Nie należy zakładać, że izolator zgodny z normą IEC spełnia wymagania certyfikacji północnoamerykańskiej, ani że uchwyt falownika oznaczony jako “DC disconnect” wykonuje wszystkie funkcje rozłączania lub szybkiego wyłączania wymagane przez NEC.

Niniejszy przewodnik koncentruje się na gdzie powinien znajdować się wyłącznik i jakie dowody muszą to potwierdzać. Definicję urządzenia oraz zasadę działania można znaleźć w Co to jest przełącznik izolatora prądu stałego?.

Krótka odpowiedź: najpierw wybierz punkt graniczny

• Wybierz rozłącznik pola gdy projekt wymaga punktu przełączania lub izolacji w pobliżu granicy pola lub podpola.
• Wybierz rozłącznik wyjściowy sumatora gdy kilka obwodów źródłowych jest połączonych, a odpływ musi być izolowany jako jedna określona sekcja.
• Użyj rozłącznik zintegrowany z falownikiem gdy dokładna certyfikowana konfiguracja falownika i instrukcje wskazują, że urządzenie wbudowane pełni wymaganą funkcję dla podłączonych wejść DC.
• Traktować szybkie wyłączanie jako oddzielną funkcję systemu. Rozłącznik może inicjować lub uczestniczyć w szybkim wyłączaniu, ale otwarcie jednego łącznika mechanicznego nie powoduje automatycznie obniżenia napięcia na każdym kontrolowanym przewodzie.

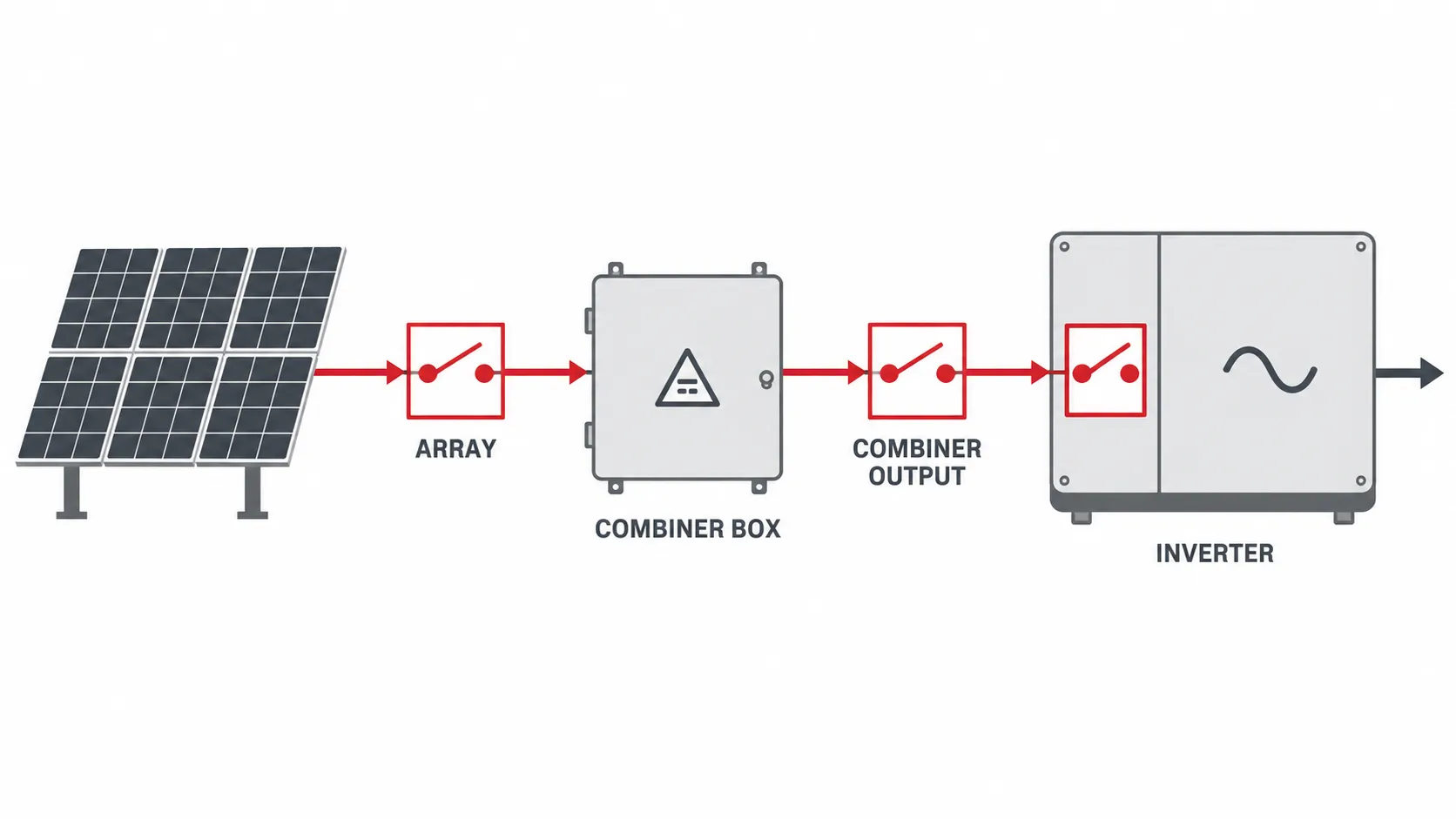

Co faktycznie izoluje każda lokalizacja wyłącznika

Potencjalna lokalizacja	Granica utworzona po otwarciu	Najbardziej uzasadniony przypadek użycia	Główne ograniczenie do sprawdzenia
Rozłącznik układu lub podukładu paneli	Oddziela przewody/urządzenia odbiorcze od podłączonej sekcji układu, w zależności od rzeczywistej topologii	Segmentacja pola, granica konserwacyjna, długi odcinek DC lub wiele stref układu	Przewody po stronie układu pozostają pod napięciem w świetle; wiele ścieżek równoległych może wymagać więcej niż jednego urządzenia
Rozłącznik wyjściowy sumatora	Oddziela sumaryczny obwód wyjściowy od falownika lub urządzenia znajdującego się za nim	Architektura scentralizowana z kilkoma ciągami (stringami) połączonymi w jeden obwód wyjściowy	Otwarcie wyjścia nie powoduje odizolowania poszczególnych obwodów źródłowych wewnątrz lub przed sumatorem
Zintegrowany z falownikiem rozłącznik DC	Oddziela sekcję konwersji DC falownika zgodnie z definicją zawartą w certyfikowanym zespole i instrukcjach	Kompaktowe instalacje z falownikami łańcuchowymi, w których funkcja zintegrowana obejmuje podłączone wejścia	Przewody między generatorem a falownikiem mogą pozostać pod napięciem; funkcja zależy od certyfikacji, oznaczeń i topologii
Zewnętrzny rozłącznik w pobliżu falownika	Tworzy widoczny lokalny punkt izolacji na zewnątrz falownika	Granica serwisowa, modernizacja lub sytuacja, w której falownik nie posiada wymaganej funkcji wbudowanej	Dodaje wymagania dotyczące obudowy, przewodu, zacisku, warunków środowiskowych i koordynacji

Prawidłowa odpowiedź może obejmować więcej niż jeden rozłącznik. Duża lub podzielona na segmenty instalacja może wymagać izolacji polowej oraz punktu serwisowego falownika. Z drugiej strony, mniejszy certyfikowany system może wykorzystywać jedno zintegrowane urządzenie do określonej funkcji. Nie należy traktować tej tabeli jako uniwersalnej zasady rozmieszczenia; należy użyć jej do zidentyfikowania granicy, której projekt faktycznie wymaga.

1. Wyłącznik izolacyjny modułów: izolacja sekcji pola

Rozłącznik instalacji fotowoltaicznej jest umieszczany elektrycznie blisko wyjścia instalacji lub podinstalacji. Jego celem jest stworzenie wyraźnej granicy między tą sekcją źródłową a dalszą częścią instalacji DC. Może to być przydatne w miejscach, gdzie instalacje są rozdzielone na dachach lub strefach naziemnych, gdzie długi przewód zasilający wchodzi do innego obszaru lub gdzie plany konserwacji wymagają segmentacji polowej.

Otwarcie rozłącznika instalacji fotowoltaicznej nie nie powoduje, że moduły lub przewody między modułami a przełącznikiem stają się beznapięciowe. Moduły PV wytwarzają napięcie zawsze, gdy są oświetlone. W przypadku równoległych ciągów należy również wziąć pod uwagę przepływ zwrotny i wiele ścieżek źródłowych. Rysunek projektowy powinien zatem dokładnie określać, które przewody i urządzenia są izolowane po każdej stronie urządzenia.

Przełącznik po stronie generatora należy stosować tylko wtedy, gdy jego oznaczone napięcie DC, prąd, obciążalność łączeniowa, układ biegunów, zakres przekrojów przewodów, obudowa, limity temperatury otoczenia oraz warunki zwarciowe są odpowiednie dla danej lokalizacji. Ekspozycja na warunki zewnętrzne wiąże się również z problemami takimi jak promieniowanie UV, wnikanie wody, kondensacja, podparcie kabli oraz dostęp operacyjny. Ogólne określenie stopnia ochrony IP lub NEMA nie zastępuje dokładnych instrukcji instalacji.

Rozłącznik generatora to wybór lokalizacji, a nie automatycznie etykieta wynikająca z przepisów. To, czy pełni on funkcję środka odłączającego instalację PV, rozłącznika urządzenia, wyłącznika serwisowego czy elementu innej certyfikowanej funkcji, zależy od przyjętych przepisów, projektu oraz dokumentacji produktu.

2. Wyłącznik izolacyjny wyjścia skrzynki przyłączeniowej: izolacja połączonego przewodu zasilającego

W scentralizowanej architekturze łańcuchowej skrzynka zbiorcza (combiner box) odbiera wiele obwodów źródłowych i przesyła jedno połączone wyjście w kierunku falownika. Rozłącznik na tym wyjściu tworzy praktyczną granicę dla przewodu zasilającego i urządzeń znajdujących się za nim.

Ta lokalizacja jest atrakcyjna, ponieważ jedno urządzenie może przerwać połączony tor prądowy. Nie izoluje ono jednak poszczególnych obwodów źródłowych wchodzących do skrzynki zbiorczej. Strona zasilająca i wewnętrzna szyna zbiorcza mogą pozostać pod napięciem z generatora. Jeśli technicy muszą serwisować podstawy bezpiecznikowe, komponenty monitorujące, ograniczniki przepięć (SPD) lub szyny, plan konserwacji musi uwzględniać stronę źródłową pozostającą pod napięciem oraz wszelkie dodatkowe metody izolacji zapewnione przez certyfikowany zespół.

Urządzenie wyjściowe musi być dobrane dla obwodu połączonego, a nie dla jednego łańcucha. Należy zweryfikować maksymalny prąd obwodu zgodnie z obowiązującymi zasadami projektowania, maksymalne napięcie DC przy najniższej temperaturze projektowej, dostępne warunki zwarciowe lub zasilania zwrotnego, wymagane bieguny, obciążalność łączeniową oraz relację do bezpieczników skrzynki zbiorczej lub innych urządzeń zabezpieczających przed przetężeniem. Rozłącznik bezpiecznikowy i rozłącznik bezbezpiecznikowy rozwiązują różne architektury ochrony; patrz Rozłączniki bezpiecznikowe a rozłączniki bezbezpiecznikowe w celu podjęcia tej odrębnej decyzji.

Jeśli skrzynka zbiorcza zawiera fabrycznie zainstalowany przełącznik, należy korzystać z pełnej certyfikacji zespołu, parametrów znamionowych, schematu połączeń oraz instrukcji dotyczących części zamiennych. Nie należy zakładać, że dodanie przełącznika instalowanego w terenie wewnątrz certyfikowanej obudowy zachowuje ocenę obudowy lub zespołu.

3. Wyłącznik izolacyjny zintegrowany z falownikiem: kompaktowy, ale zakres ma znaczenie

Wiele falowników łańcuchowych zawiera uchwyt rozłącznika DC lub powiązaną sekcję przełącznika. Może to uprościć układ i stworzyć lokalny punkt serwisowy, ale widoczny uchwyt nie jest wystarczającym dowodem na określenie jego zakresu działania.

Należy potwierdzić na podstawie dokładnej dokumentacji falownika:

• które zaciski wejściowe DC lub kanały MPPT urządzenie otwiera;
• czy wszystkie przewody nieuziemione są przełączane zgodnie z wymaganiami projektu instalacji;
• czy jakiekolwiek zaciski po stronie źródła pozostają pod napięciem w pozycji otwartej;
• czy przełącznik jest częścią certyfikacji falownika i jakie normy mają zastosowanie;
• czy urządzenie posiada znamionową zdolność łączeniową pod obciążeniem dla zamierzonego warunku pracy;
• czy służy ono do izolacji sprzętu, funkcji rozłączania systemu PV, inicjacji szybkiego wyłączania, czy jedynie do funkcji serwisowej określonej przez producenta; oraz
• jakie warunki dostępu, blokady, oznakowania i eksploatacji mają zastosowanie.

Zintegrowany rozłącznik może spełniać wymaganą funkcję tylko wtedy, gdy certyfikowany zespół, oznakowania, instrukcje, architektura systemu, przyjęta edycja NEC oraz AHJ wspierają takie zastosowanie. Przełącznik zintegrowany z falownikiem nie może również usunąć napięcia z przewodów między modułami a falownikiem tylko poprzez fizyczną bliskość falownika.

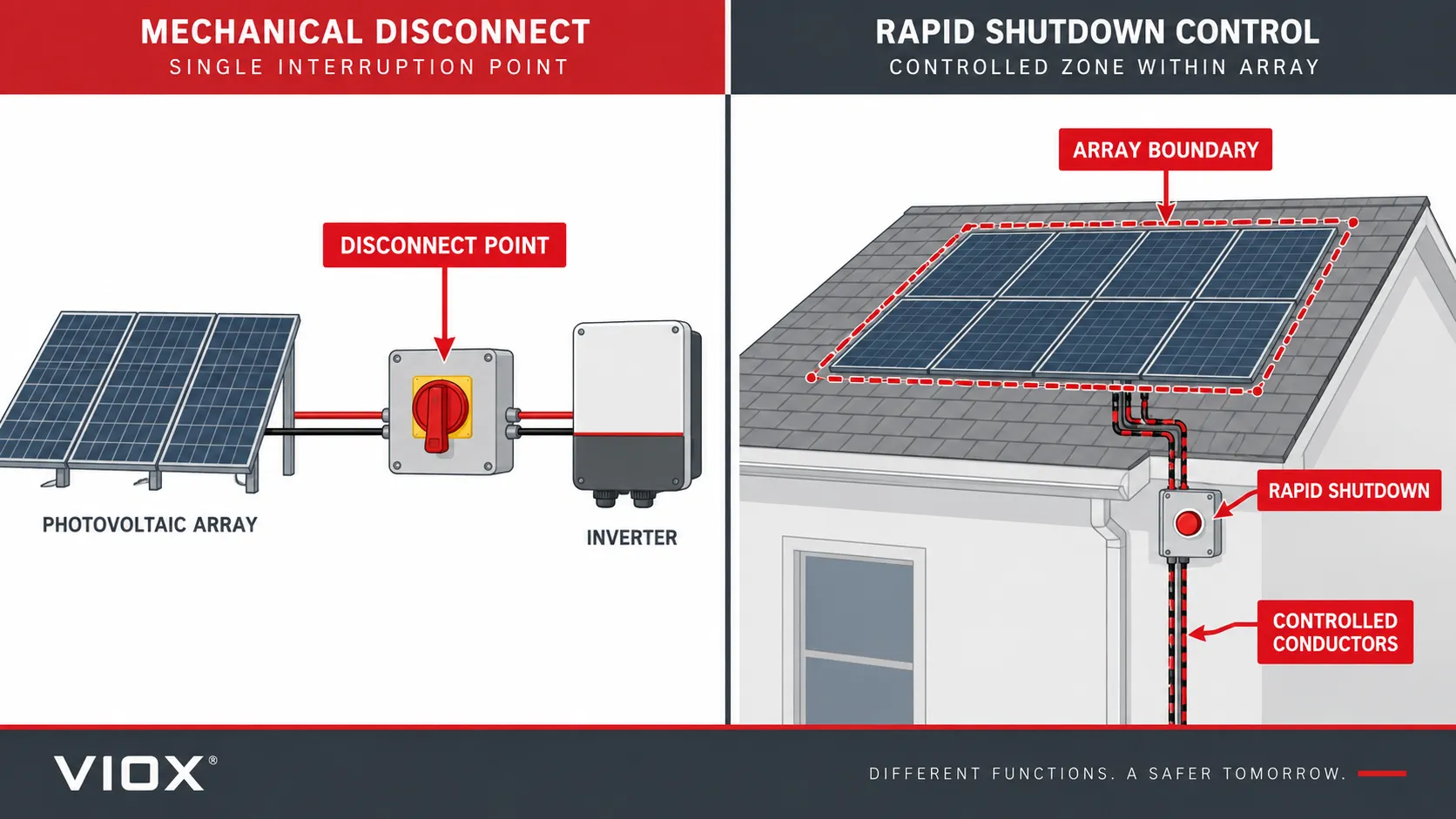

Wyłącznik DC to nie to samo co szybkie wyłączanie (Rapid Shutdown)

Rozłącznik DC tworzy zamierzony punkt otwarcia w obwodzie. Szybkie wyłączanie (rapid shutdown) to funkcja instalacji fotowoltaicznej przeznaczona do sterowania określonymi przewodami wokół zestawu paneli zamontowanego na budynku po zainicjowaniu procedury. Szczegółowe granice przewodów, limity napięcia, czas, urządzenia inicjujące, oznakowanie i wyjątki zależą od przyjętej edycji NEC oraz certyfikowanego sprzętu lub systemu szybkiego wyłączania.

Obie funkcje mogą ze sobą współdziałać. Na przykład rozłącznik instalacji fotowoltaicznej lub inny przełącznik może być użyty jako urządzenie inicjujące szybkie wyłączanie w dopuszczonym projekcie. Nie czyni to jednak rozłącznika mechanicznego i funkcji szybkiego wyłączania tożsamymi. Otwarcie jednego przełącznika może odizolować falownik, podczas gdy przewody bliżej zestawu paneli pozostają pod napięciem; certyfikowany system szybkiego wyłączania może sterować przewodami bez zapewnienia widocznej izolacji fizycznej wymaganej do prac konserwacyjnych.

Zadaj dwa oddzielne pytania:

1. Która granica obwodu zostaje otwarta w celu konserwacji lub odłączenia systemu?
2. Które przewody są sterowane po zainicjowaniu szybkiego wyłączania i do jakich limitów zgodnie z przyjętymi przepisami i certyfikacją?

Jeśli odpowiedzi nie są przedstawione na schemacie jednokreskowym i w dokumentacji sprzętu, projekt nie jest gotowy do wyboru produktów. Aby uzyskać głębsze porównanie, przeczytaj Szybkie wyłączanie a rozłącznik DC.

Terminy NEC, UL i IEC nie są wzajemnie jednoznaczne

W projektach realizowanych w USA często używa się potocznego określenia “solar panel disconnect switch”. Katalogi zorientowane na normy IEC często używają terminów “DC isolator” lub “switch-disconnector”. Może być stosowany podobny osprzęt, ale zatwierdzenie zależy od funkcji i dowodów, a nie od użytego tłumaczenia rzeczownika.

Odniesienie	Co reguluje przede wszystkim	Odpowiedni zakres dla wyboru	Czego samo w sobie nie potwierdza
NFPA 70 (NEC), w szczególności artykuł 690	Wymagania instalacyjne dla systemów fotowoltaicznych w jurysdykcjach przyjmujących te przepisy	Wymagane funkcje rozłączania, lokalizacje, obsługa, oznaczenia, szybkie wyłączanie oraz zależności instalacyjne	To, że produkt nieposiadający certyfikatu lub posiadający inny certyfikat jest dopuszczalny dla danej instalacji
UL 98B	Norma produktowa dla przełączników w obudowie, z osłoniętymi częściami czynnymi oraz typu otwartego dla systemów fotowoltaicznych DC w zakresie jej stosowania	Konstrukcja, parametry znamionowe, badania i oznaczenia rozłączników fotowoltaicznych zgodnie z wytycznymi UL	Zgodność modelu, który nie posiada dokładnego certyfikatu lub jego przydatność poza określonymi warunkami
UL 508I	Norma wyrobu dla ręcznych i elektromechanicznych rozłączników izolacyjnych dla systemów PV w zakresie jej obowiązywania	Produkty rozłączające PV powiązane z konstrukcją przemysłowych przełączników sterowniczych i określonymi limitami zastosowań	To, że każdy przełącznik UL 508 jest rozłącznikiem PV lub że urządzenie elektromechaniczne zastępuje wymagany ręczny środek odłączający
IEC 60947-3	Norma wyrobu dla przełączników, rozłączników, rozłączników izolacyjnych i zespołów bezpiecznikowych w zakresie napięciowym jej obowiązywania	Terminologia IEC, funkcje łączeniowe/izolacyjne, kategorie użytkowania i deklarowane parametry znamionowe	Certyfikat amerykański, zgodność instalacji z NEC lub akceptacja AHJ

UL Solutions wskazuje zarówno UL 98B, jak i UL 508I w ramach swoich prac certyfikacyjnych dotyczących pozostałych elementów instalacji fotowoltaicznej (balance-of-system). Kluczowe znaczenie ma dokładna kategoria produktu oraz dokumentacja certyfikacyjna; numer normy należy zweryfikować na certyfikacie lub w wiarygodnej bazie danych certyfikatów dla konkretnego modelu. Nie należy dokonywać wyboru między tymi dwiema normami na podstawie uproszczonego hasła “do ciężkich zastosowań kontra do lekkich zastosowań”.

IEC 60947-3 obejmuje przełączniki, rozłączniki, rozłączniki izolacyjne, zespoły bezpiecznikowe oraz akcesoria do limitów określonych w jej zakresie. “Rozłącznik” zapewnia funkcję izolacji; “przełącznik” zapewnia przełączanie; “rozłącznik izolacyjny” łączy odpowiednie funkcje zgodnie z normą. W codziennym marketingu termin “izolator” może być używany bardziej swobodnie, dlatego należy sprawdzić dokładnie deklarowaną funkcję oraz kategorię użytkowania.

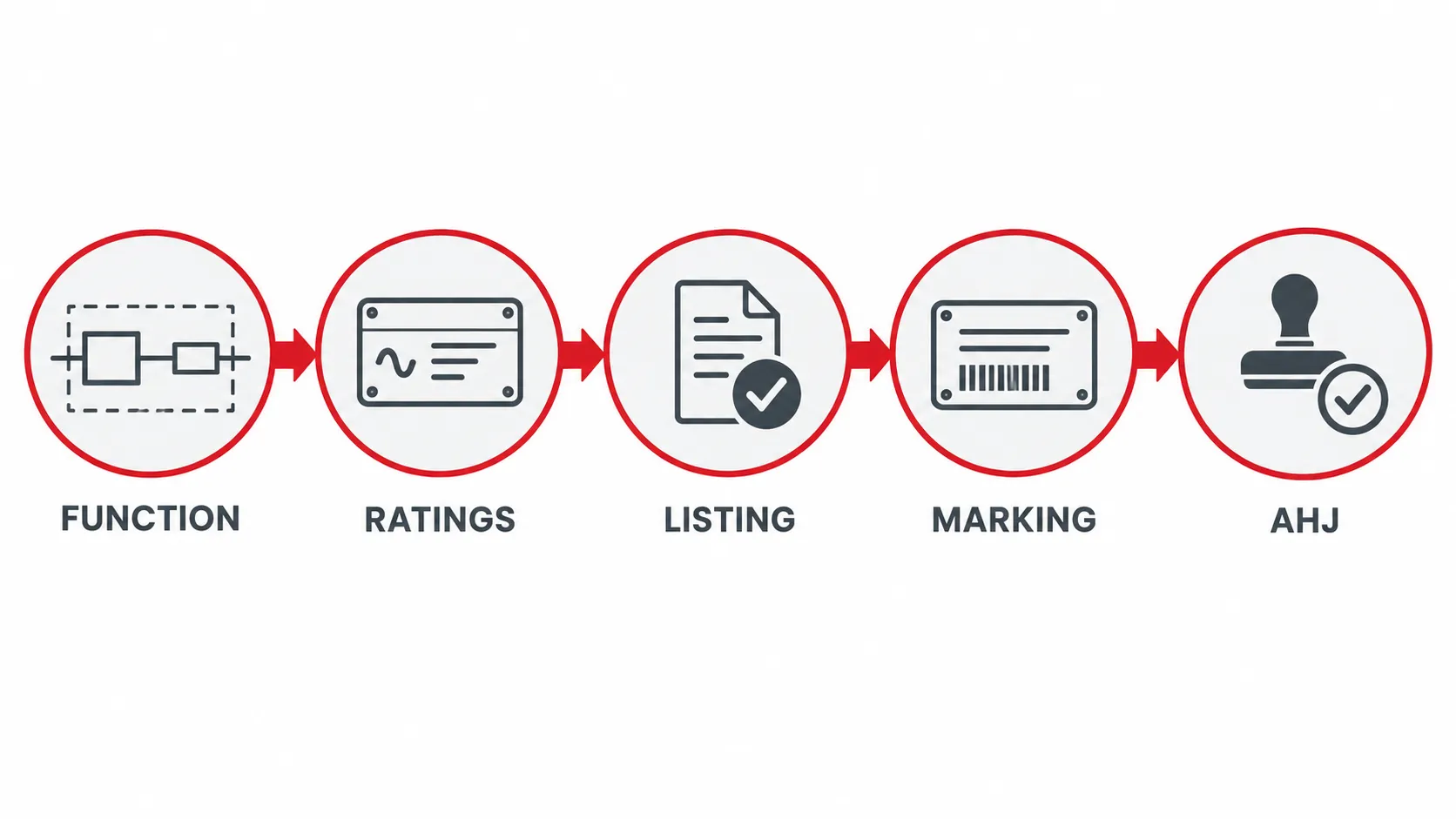

Siedem kroków do wyboru wyłącznika izolacyjnego instalacji fotowoltaicznej

1. Narysuj ścieżkę prądu i źródła energii

Zacznij od schematu jednokreskowego. Pokaż układy, ciągi, sumatory, urządzenia DC-to-DC, akumulatory (jeśli występują), falowniki, źródła AC oraz każdą możliwą ścieżkę zasilania zwrotnego. Zaznacz przewody, które mogą pozostać pod napięciem po otwarciu każdego z proponowanych urządzeń.

2. Określ wymaganą funkcję w jednym zdaniu

Przykłady obejmują “odizolować połączony zasilacz DC od falownika w celu serwisowania” lub “zapewnić obsługiwany w terenie rozłącznik dla strefy A układu”. Unikaj niejasnego stwierdzenia “zainstalować rozłącznik solarny”. Zdanie powinno identyfikować urządzenie, sekcję obwodu, operatora oraz warunki pracy.

3. Wybierz lokalizację, która tworzy tę granicę

Wybierz rozmieszczenie w tablicy, na wyjściu sumatora, zintegrowane z falownikiem lub zewnętrzne w pobliżu falownika, w oparciu o wymaganą granicę. Sprawdź dostępność, przestrzeń roboczą, narażenie na czynniki środowiskowe, prowadzenie przewodów, procedury awaryjne oraz to, czy zaciski od strony zasilania i od strony odbioru mogą pozostać pod napięciem.

4. Oblicz obciążenie elektryczne

Określ projektowe maksymalne napięcie DC, prąd ciągły i maksymalny obwodu, warunki źródła i zasilania zwrotnego, wymaganą liczbę biegunów, układ uziemienia, częstotliwość łączeń oraz to, czy urządzenie musi przerywać prąd obciążenia. Określ również dostępny prąd zwarciowy oraz wymaganą znamionową zdolność zwarciową dla całego układu urządzeń.

Nie przenoś parametrów znamionowych AC na DC. Nie sumuj parametrów znamionowych biegunów, chyba że producent podaje dokładne połączenie szeregowe biegunów i deklarowaną wartość znamionową dla danego modelu. Przewodnik VIOX dotyczący odczytywania napięcia, prądu, liczby biegunów i kategorii użytkowania rozłączników DC wyjaśnia bardziej szczegółowo kwestie kontroli tabliczki znamionowej.

5. Zweryfikuj dokumentację produktu dla rynku docelowego

Zażądaj certyfikatu, karty katalogowej, oznaczeń, instrukcji instalacji, schematu połączeń, oceny obudowy, danych zacisków oraz odpowiednich akcesoriów dla konkretnego modelu. W przypadku projektu realizowanego w USA zweryfikuj wymaganą certyfikację NRTL i kategorię produktu, zamiast akceptować certyfikat IEC lub ogólną stronę certyfikacji firmy jako substytut.

6. Sprawdź oddzielnie szybkie wyłączenie

Jeśli instalacja fotowoltaiczna jest zainstalowana na budynku lub wewnątrz niego, ustal, czy obowiązujące przepisy wymagają szybkiego wyłączenia i w jaki sposób certyfikowany system spełnia te wymagania. Zidentyfikuj urządzenie inicjujące, przewody sterowane, granicę pola, etykiety oraz kompatybilność urządzeń. Odnotuj, które rozłączniki biorą udział w tej funkcji, a które nie.

7. Potwierdź kompletny projekt z właściwym organem (AHJ)

Obowiązująca wersja przepisów oraz lokalne poprawki mogą się różnić. Przedłóż schemat jednokreskowy, zestawienia urządzeń, dowody certyfikacji, oznaczenia oraz instrukcje producenta zgodnie z wymogami. W miarę możliwości wyjaśnij wszelkie uwagi przed dokonaniem zakupu; wymiana rozłącznika po zamontowaniu przewodów, obudów i interfejsów falownika może być kosztowna.

Typowe błędy przy doborze

Zakładając, że jeden wyłącznik odłącza zasilanie całej instalacji fotowoltaicznej

Otwarcie rozłącznika DC nie powoduje zaprzestania generowania napięcia przez oświetlone moduły. Źródła AC, akumulatory, równoległe ciągi oraz kondensatory urządzeń mogą również tworzyć dodatkowe ścieżki przepływu energii. Etykiety i procedury pracy muszą być zgodne z rzeczywistą topologią.

Instalowanie wyłącznika w każdej dogodnej puszce

Więcej urządzeń oznacza więcej zacisków, obudów, uszczelnień i punktów obsługowych. Dodawaj rozłącznik tylko wtedy, gdy pełni on określoną funkcję wynikającą z przepisów, eksploatacji, konserwacji lub sytuacji awaryjnej. Niepotrzebne połączenia szeregowe mogą zwiększyć liczbę punktów awarii bez tworzenia użytecznej granicy.

Traktowanie certyfikatu IEC jako certyfikacji amerykańskiej (U.S. Listing)

Dokumentacja zgodna z IEC 60947-3 może być cenna dla rynków IEC oraz do celów porównań technicznych. Nie stanowi ona certyfikacji UL 98B ani UL 508I dla konkretnego modelu i sama w sobie nie potwierdza zgodności z wymogami NEC.

Wykorzystanie uchwytu falownika jako dowodu szybkiego wyłączenia (Rapid Shutdown)

Uchwyt może odizolować falownik, podczas gdy przewody na dachu pozostają pod napięciem. Należy oddzielnie zweryfikować certyfikowany system szybkiego wyłączenia oraz sposób zachowania sterowanych przewodów.

Dobór wielkości wyłącznie na podstawie prądu roboczego

Dobór urządzeń PV zależy również od maksymalnego prądu obwodu, napięcia w niskiej temperaturze, zachowania źródeł równoległych, cyklu łączeniowego, układu biegunów, dostępnego prądu zwarciowego, temperatury obudowy, zacisków oraz wymaganych certyfikatów.

Lista kontrolna zapytania ofertowego (RFQ) i weryfikacji projektu

Przy składaniu zapytania o rozłącznik fotowoltaiczny należy dostarczyć następujące elementy:

• schemat jednokreskowy oraz żądaną lokalizację rozłącznika;
• dokładne urządzenie lub granica obwodu podlegająca izolacji;
• maksymalne napięcie instalacji w warunkach projektowych;
• maksymalny prąd obwodu i prąd ciągły;
• liczba ciągów i równoległych ścieżek prądowych;
• układ uziemienia i wymagana liczba biegunów;
• normalna praca łączeniowa pod obciążeniem lub wyłącznie izolacyjna;
• dostępny prąd zwarciowy i wymagana znamionowa zdolność zwarciowa urządzenia;
• nadrzędne i podrzędne zabezpieczenia nadprądowe;
• falownik, skrzynka przyłączeniowa, system szybkiego wyłączania oraz inne współpracujące modele urządzeń;
• lokalizacja wewnątrz/na zewnątrz, wymagania dotyczące obudowy, zakres temperatury otoczenia, narażenie na promieniowanie UV/wodę/korozję oraz sposób montażu;
• materiał przewodu, zakres przekrojów, typ zacisku oraz wymagania dotyczące wpustów kablowych;
• wymagany uchwyt sterowniczy, blokada, sygnalizacja, styki pomocnicze oraz funkcja zdalna;
• przyjęta edycja NEC, lokalne poprawki, docelowa certyfikacja NRTL/kategoria produktu oraz wymagania AHJ; oraz
• wymagana karta katalogowa, instrukcje, rysunki, certyfikaty oraz wpis w bazie danych certyfikacji.

Uwaga dotycząca doboru produktów VIOX dla projektów w USA

VIOX publikuje kilka fotowoltaicznych rozłączników izolacyjnych DC formatów służących do porównywania napięcia, prądu, liczby biegunów, obudowy oraz sposobu montażu. Publiczne strony produktów przeanalizowane na potrzeby tego przewodnika przedstawiają parametry znamionowe i normy zgodne z IEC. Nie dostarczają one wystarczających dowodów, aby stwierdzić, że dany model VIOX posiada certyfikat UL 98B, UL 508I lub jest zatwierdzony do konkretnej instalacji w USA.

Stronę VIOX należy wykorzystywać wyłącznie do porównywania formatów mechanicznych. W przypadku projektu realizowanego w Ameryce Północnej należy przesłać wypełnioną listę kontrolną RFQ oraz zażądać aktualnego wpisu certyfikacji NRTL, oznaczeń, instrukcji instalacji i certyfikatów dla konkretnego modelu. Jeśli takie dowody są niedostępne, należy określić produkt z weryfikowalnym zatwierdzeniem dla danej jurysdykcji, zamiast zastępować go deklaracją IEC.

Zasada wyboru końcowego

Wybierz lokalizację z granicy, która musi zostać odizolowana. Wybierz urządzenie na podstawie jego przeznaczenia elektrycznego, obudowy oraz dokładnych udokumentowanych parametrów znamionowych. Zatwierdź instalację dopiero po upewnieniu się, że przyjęte wymagania NEC, certyfikacja i oznaczenia produktu, instrukcje producenta, architektura szybkiego wyłączania oraz oczekiwania AHJ są ze sobą zgodne.

Taka kolejność zapobiega najczęstszemu błędowi przy doborze rozłączników instalacji fotowoltaicznych: traktowaniu terminów “array”, “combiner”, “inverter”, “isolator” lub “disconnect” jako zamiennych etykiet, zamiast jako odrębnych funkcji systemu.

Źródła i normy

• NFPA LiNK — NFPA 70, National Electrical Code, wydanie 2026 (lokalnie przyjęte wydanie może być wcześniejsze)
• NREL SolarAPP+ — Przewodnik szybkiego odniesienia dla instalacji fotowoltaicznych
• UL Solutions — Certyfikacja komponentów instalacji fotowoltaicznych (Solar Balance of System)
• UL Solutions — Certyfikacja przełączników i usługi oceny
• Normy UL — UL 98B, Rozłączniki w obudowach i z osłoniętymi częściami czynnymi do stosowania w instalacjach fotowoltaicznych
• Normy UL — UL 508I, Rozłączniki do stosowania w instalacjach fotowoltaicznych
• IEC — IEC 60947-3:2020+AMD1:2025
