Jak czytać schemat jednokreskowy (SLD): symbole i parametry znamionowe

Na tej stronie

Schemat jednokreskowy (SLD), zwany również schematem ideowym, to uproszczona mapa instalacji elektrycznej. Przedstawia ona sposób połączenia źródeł, transformatorów, rozdzielnic, szyn zbiorczych, linii zasilających oraz głównych odbiorników bez rysowania każdego przewodu fazowego, neutralnego, sterowniczego czy zacisku.

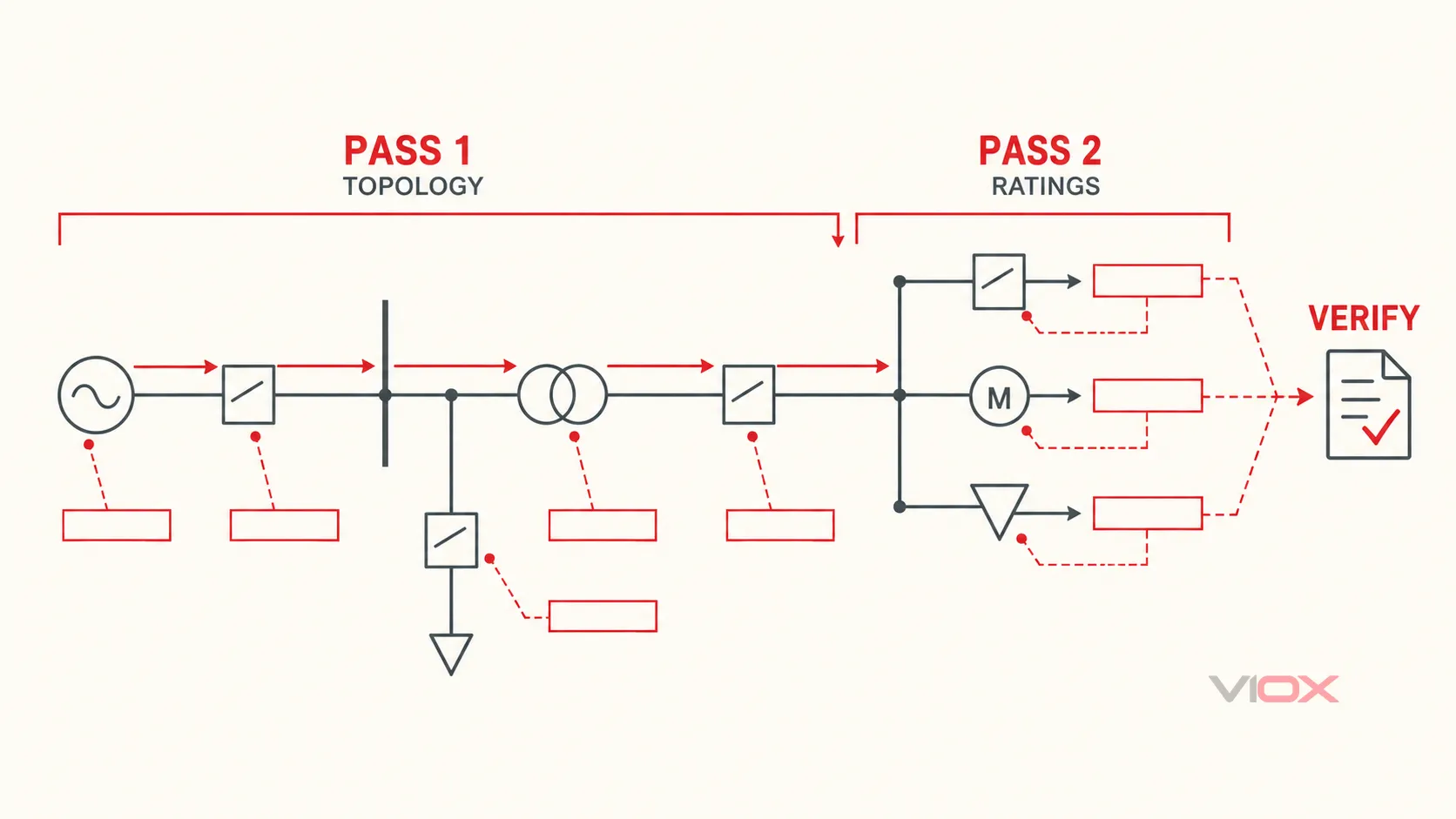

Najbardziej niezawodnym sposobem czytania schematu SLD jest wykonanie dwóch przejść:

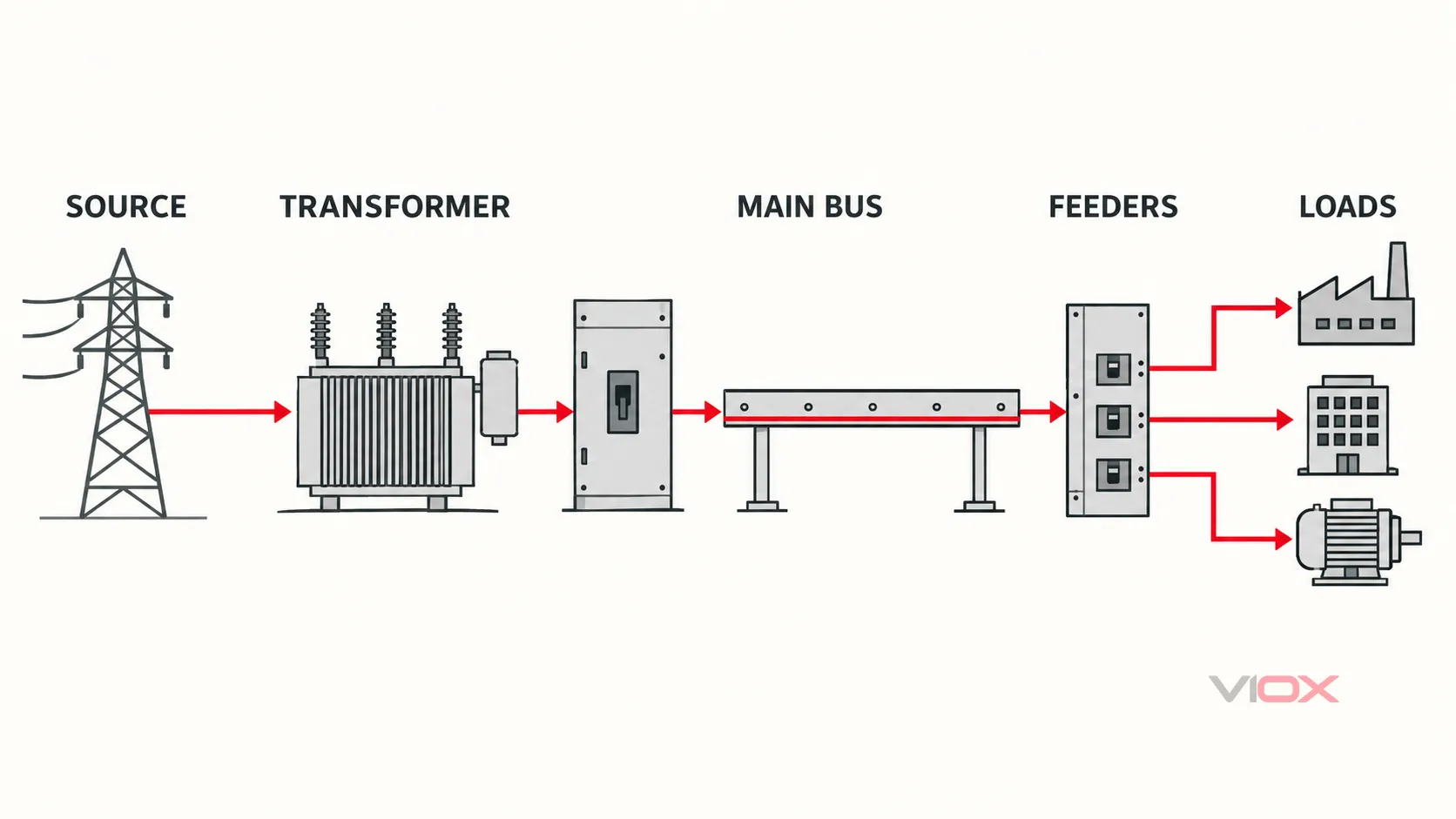

Prześledź topologię: zacznij od każdego źródła i podążaj ścieżką zasilania przez transformacje napięcia, pola przyłączowe, sekcje szyn, urządzenia zabezpieczające, linie zasilające i odbiorniki.
Odczytaj dane techniczne: powróć do każdego elementu i zapisz jego oznaczenie, napięcie, prąd znamionowy lub moc znamionową, zdolność wyłączania lub wytrzymałość zwarciową, przekładnię, oznaczenie przewodu, położenie normalne oraz powiązaną notatkę.

Zawsze zaczynaj od tabliczki rysunkowej, rewizji i legendy. Symbole i konwencje nazewnictwa różnią się w zależności od normy, firmy i projektu. Co ważniejsze, schemat jednokreskowy (SLD) nie stanowi dowodu na to, że urządzenie jest odłączone od napięcia i nie zastępuje zatwierdzonych procedur roboczych, identyfikacji w terenie ani pomiarów napięcia.

Kolejność czytania schematu jednokreskowego

Stosuj tę kolejność zawsze, gdy otwierasz nieznany schemat jednokreskowy (SLD) instalacji elektrycznej:

Krok	Co zidentyfikować	Pytanie, na które powinien odpowiedzieć rysunek
1. Ustalenie kontekstu	Tytuł, numer rysunku, rewizja, data, zakres, legenda i notatki	Czy jest to aktualny rysunek dla sprawdzanego urządzenia i stanu operacyjnego?
2. Znajdź każde źródło	Sieć elektroenergetyczna, generator, uzwojenie wtórne transformatora, zasilacz UPS, falownik lub zasilanie sprzęgające	W których miejscach energia może być wprowadzana do przedstawionej instalacji elektrycznej?
3. Oznacz poziomy napięcia	Napięcie znamionowe w każdym źródle, transformatorze i szynie zbiorczej	Gdzie zmienia się napięcie i które urządzenia należą do poszczególnych stref napięciowych?
4. Prześledź szyny zbiorcze i połączenia	Szyna główna, szyna dzielona, szyna sekcyjna, sprzęgło szynowe i obejście	Które sekcje mogą być zasilane jednocześnie, a które oddzielnie?
5. Odczyt łączenia i zabezpieczeń	Wyłączniki automatyczne, bezpieczniki, rozłączniki, styczniki i przekaźniki zabezpieczeniowe	Co może przerywać, izolować, przełączać lub sterować każdym obwodem?
6. Śledzenie linii zasilających do odbiorników	Kable, szynoprzewody, rozdzielnice, silniki, baterie kondensatorów i inne odbiorniki	Co zasila każdy obwód odpływowy?
7. Weryfikacja stanu pracy	Uwagi dotyczące styków normalnie otwartych/zamkniętych, blokad, logiki przełączania i odniesień krzyżowych	Jaka jest ścieżka normalna i jakie ścieżki alternatywne są możliwe?

Co przedstawia schemat jednokreskowy instalacji elektrycznej

Departament Energii Stanów Zjednoczonych opisuje schemat jednokreskowy (SLD) jako uproszczoną reprezentację symboliczną, która zapewnia ogólny wgląd w komponenty instalacji elektrycznej oraz ich wzajemne połączenia. Definicja ta zawiera dwie ważne granice: uproszczona oraz ogólny.

Schemat SLD zazwyczaj przedstawia:

źródła zasilania i znamionowe napięcia systemu;
transformatory i ich główne parametry znamionowe;
rozdzielnice, tablice rozdzielcze, panele sterownicze i sekcje szynowe;
wyłączniki automatyczne, bezpieczniki, rozłączniki i urządzenia przełączające;
główne funkcje pomiarowe i zabezpieczeniowe;
linie zasilające, główne oznaczenia przewodów lub kabli oraz urządzenia odbiorcze;
układy uziemienia lub przewodu neutralnego, jeśli mają znaczenie dla projektu instalacji elektrycznej;
normalne położenia łączników i alternatywne ścieżki zasilania;
oznaczenia urządzeń oraz odniesienia do zestawień lub innych rysunków.

Jedna narysowana linia nie nie musi oznaczać jednego fizycznego przewodu. Może reprezentować kompletny obwód trójfazowy, kabel wielożyłowy lub inne zgrupowane połączenie zdefiniowane przez konwencję rysunkową. Liczbę faz, przewód neutralny, przewód ochronny, konstrukcję kabla oraz przebiegi równoległe należy odczytać z oznaczeń, notatek, zestawień lub rysunków pomocniczych.

Czego SLD nie dowodzi

Nawet szczegółowy SLD zazwyczaj nie może potwierdzić:

fizycznego okablowania między zaciskami;
prowadzenia przewodów, gięcia, wpustów kablowych ani układu wewnątrz panelu;
rzeczywistego położenia urządzenia obiektowego;
że obwód jest odizolowany lub bezpieczny w dotyku;
ostatecznych ustawień wyłącznika lub przekaźnika, chyba że zostały one wyraźnie zapisane;
selektywność zabezpieczeń, energia incydentalna lub dostępny prąd zwarciowy bez założeń badania wspierającego;
zgodność instalacji, jakość wykonania lub stan techniczny urządzeń;
czy w terenie wprowadzono nieudokumentowane modyfikacje.

Traktuj SLD jako mapę instalacji, a nie jako kompletny pakiet dowodowy.

Krok 1: Prześledzenie topologii instalacji

Pierwszy etap odpowiada na jedno pytanie: W jaki sposób energia elektryczna może przepływać przez tę instalację? Zignoruj większość szczegółowych wartości znamionowych, dopóki ścieżka nie będzie jasna.

1. Sprawdź tabliczkę rysunkową, wersję i legendę

Przed przystąpieniem do śledzenia linii upewnij się, że dokument dotyczy obiektu, zespołu lub projektu, który masz przed sobą. Sprawdź:

tytuł i numer rysunku;
identyfikator wydania lub rewizji;
opis i datę rewizji;
status rysunku, taki jak wstępny, powykonawczy lub zastąpiony;
odniesienia do arkuszy i znaczniki kontynuacji;
legendę symboli, listę skrótów i uwagi projektowe;
określone położenia normalne lub założenia operacyjne.

Nawet idealnie odczytany nieaktualny rysunek prowadzi do błędnego modelu instalacji elektrycznej. Jeśli oznaczenia urządzeń w terenie nie zgadzają się z rysunkiem, należy przerwać pracę i wyjaśnić rozbieżność, zamiast zgadywać.

2. Zidentyfikuj wszystkie możliwe źródła

Nie zakładaj, że przyłącze zakładu energetycznego jest jedynym źródłem. Przeskanuj cały arkusz oraz arkusze powiązane w poszukiwaniu:

przyłącza zakładu energetycznego lub wejścia zasilania;
generatora rezerwowego lub awaryjnego;
strony wtórnej transformatora zasilanej z innego rysunku;
wyjścia zasilacza bezprzerwowego (UPS);
falownika fotowoltaicznego lub systemu magazynowania energii w akumulatorach;
sprzęgło szynowe lub połączenie międzyrozdzielnicze z innej rozdzielnicy;
urządzenia zdolne do zasilania zwrotnego, jeśli projekt na to pozwala.

Oznacz każde źródło i zapisz jego napięcie znamionowe, częstotliwość, układ faz oraz informacje o uziemieniu, jeśli są podane. Przełącznik zasilania, sprzęgło szynowe lub normalnie otwarty łącznik mogą tworzyć drugą drogę zasilania, którą łatwo przeoczyć, czytając schemat tylko od lewej do prawej.

3. Śledź każdą transformację napięcia

Transformatory dzielą schemat na strefy napięciowe. Odczytaj połączenie od strony pierwotnej do wtórnej, a następnie zwróć uwagę na wszelkie uzwojenia trzeciorzędne lub pokazany oddzielnie wyprowadzony przewód neutralny.

Typowe oznaczenia transformatorów mogą obejmować:

moc pozorną w kVA lub MVA;
napięcia pierwotne i wtórne;
faza i częstotliwość;
połączenie uzwojeń lub grupa połączeń;
impedancją procentową;
układ uziemienia;
zakres odczepów lub wybrany odczep, jeśli jest udokumentowany.

Wartości te pełnią różne funkcje. Przekładnia napięciowa określa przejście w systemie. Moc znamionowa w kVA wskazuje wydajność znamionową w określonych warunkach. Procentowa impedancja jest daną wejściową do obliczeń spadków napięcia i prądów zwarciowych; nie jest to parametr znamionowy wyłącznika automatycznego i sama w sobie nie określa końcowego prądu zwarciowego na szynie odbiorczej.

4. Odwzorowanie szyn, sekcji i łączników

Gruba linia pozioma lub pionowa często reprezentuje szynę, jednak należy kierować się legendą projektu, zamiast polegać wyłącznie na grubości linii. Należy nadać każdej sekcji szyny tymczasowy identyfikator, jeśli rysunek go nie zawiera.

Szukaj:

szyna główna i szyny sekcyjne;
napięcie szyny i znamionowy prąd ciągły;
znamionowy prąd krótkotrwały wytrzymywany lub znamionowy prąd zwarciowy, jeśli podano;
urządzenie sprzęgające szyny typu normalnie otwarty lub normalnie zamknięty;
blokady zapobiegające niezamierzonej pracy równoległej źródeł;
odniesienia do kontynuacji na innych arkuszach.

Nie należy traktować narysowanego połączenia jako dowodu na to, że dwa źródła mogą pracować równolegle. Wymaga to udokumentowanej filozofii pracy, możliwości urządzeń, blokad oraz układu zabezpieczeń.

5. Rozdzielenie funkcji łączeniowych, izolacyjnych i zabezpieczających

Dwa urządzenia, które występują szeregowo, mogą pełnić zupełnie różne funkcje:

A automatyczny wyłącznik może przewodzić, załączać i wyłączać prąd w zakresie swoich parametrów znamionowych oraz zapewnia funkcje ochronne lub współpracuje z nimi.
A bezpiecznik przerywa prąd przetężeniowy poprzez stopienie elementu topikowego i musi zostać wymieniony po zadziałaniu.
A rozłącznik izolacyjny zapewnia izolację w ramach swojego znamionowego i zatwierdzonego zastosowania; może nie zapewniać ochrony nadprądowej.
A rozłącznik izolacyjny łączy funkcje łączeniowe i izolacyjne w ramach swoich deklarowanych parametrów znamionowych.
A stycznik wykonuje częste łączenia sterowane elektrycznie, ale zazwyczaj polega na oddzielnym zabezpieczeniu przeciwzwarciowym i przeciążeniowym.
A przełącznik transferowy dokonuje wyboru między źródłami zasilania; jego układ zabezpieczeń i przełączania przewodu neutralnego zależy od projektu instalacji elektrycznej.

Jeśli symbol urządzenia jest nieznany, należy najpierw skorzystać z legendy rysunku. Następnie należy sprawdzić odpowiednie zestawienie symboli. VIOX utrzymuje szerszą Tabela symboli elektrycznych IEC i ANSI oraz ukierunkowane odniesienia dla symboli wyłączników automatycznych oraz symboli bezpieczników.

6. Śledź każdy obwód zasilający do wskazanego odbiornika

Śledź każde wyjściowe urządzenie zabezpieczające aż do jego punktu końcowego. Punktem końcowym może być inna rozdzielnica, centrum sterowania silnikami, rozdzielnica główna, silnik, bateria kondensatorów, zasilacz UPS, prostownik lub odniesienie do innego arkusza.

Zapisuj oznaczenie obwodu zasilającego wraz z jego przeznaczeniem. Pozwala to uniknąć częstego błędu podczas odczytu: interpretowania wyłącznika wyłącznie na podstawie jego wartości znamionowej przy jednoczesnym pomijaniu tego, co faktycznie zasila.

Adnotacje dotyczące obwodów zasilających mogą określać materiał przewodnika, liczbę przewodów, przekrój, oznaczenie izolacji, liczbę równoległych torów prądowych, rodzaj kanału instalacyjnego lub kabla oraz szczegóły dotyczące przewodu ochronnego. Ponieważ notacja jest bardzo zróżnicowana, nie należy wnioskować o pełnej konfiguracji kabla na podstawie jednej liczby lub skrótu.

7. Odtworzenie normalnych i alternatywnych ścieżek zasilania

Po prześledzeniu każdej gałęzi opisz instalację elektryczną prostym językiem:

W stanie normalnym źródło A zasila sekcję szyn A, a źródło B zasila sekcję szyn B. Łącznik szynowy jest normalnie otwarty. Jeśli jeden z dopływów jest niedostępny, zatwierdzona sekwencja przełączania może otworzyć ten dopływ i zamknąć łącznik, z zastrzeżeniem blokad oraz dostępnej mocy pozostałego źródła.

To stwierdzenie jest ważne tylko wtedy, gdy potwierdzają je notatki na rysunku i dokumentacja eksploatacyjna. W przypadku systemów z urządzeniami przełączającymi, przewodnik po schemacie połączeń VIOX ATS wyjaśnia różnicę między ścieżkami zasilania, obwodami pomiarowymi, stykami rozruchowymi i sposobem prowadzenia przewodu neutralnego, nie zmieniając schematu jednokreskowego (SLD) w schemat połączeń zaciskowych.

Krok 2: Odczyt oznaczeń, parametrów znamionowych i adnotacji

Gdy topologia będzie jasna, wykonaj drugie przejście. Czytaj tekst wokół każdego symbolu równie uważnie, jak sam symbol.

Zastosuj zasadę interpretacji trójkolumnowej

Dla każdej ważnej adnotacji zadaj pytanie:

Co zostało stwierdzone? Zapisz dokładny tekst i jednostkę.
Do jakich wniosków pozwala mi to dojść? Utrzymuj wniosek w zakresie parametrów znamionowych.
Co jeszcze wymaga weryfikacji? Zidentyfikuj kartę katalogową, zapis ustawień, harmonogram, badanie lub sprawdzenie w terenie, które jest wymagane w następnej kolejności.

Adnotacja na rysunku	Co może wskazywać	Czego samo w sobie nie potwierdza
Szyna zbiorcza `400 V, 1600 A`	Znamionowe napięcie szyny i podana wartość prądu ciągłego	Dostępny prąd zwarciowy, prąd krótkotrwały wytrzymywany, aktualne obciążenie lub wzrost temperatury
Transformator `1000 kVA, 11/0.4 kV, Z = 6%`	Moc znamionowa, przekładnia napięciowa i podana impedancja wejściowa	Dokładny prąd zwarciowy po stronie wtórnej bez źródła, tolerancja i dane przewodów
Breaker (Wyłącznik) `800 AF / 630 AT`	Zazwyczaj podany rozmiar członu wyłącznika oraz wartość znamionowa wyzwalacza lub czujnika zgodnie z konwencją rysunkową	Rzeczywiste nastawy wyzwalaczy przeciążeniowych, krótkozwłocznych, bezzwłocznych lub ziemnozwarciowych
Breaker (Wyłącznik) `Icu 36 kA` lub inna wartość wyłączalna	Deklarowana zdolność wyłączania zgodnie z określoną normą produktową i napięciem	Przydatność, o ile nie zweryfikowano spodziewanego prądu zwarciowego, podstawy normatywnej oraz wszystkich warunków
CT `800/5 A`	Znamionowa przekładnia prądowa przekładnika prądowego	Dokładność, obciążenie, biegunowość oraz poprawność okablowania miernika lub przekaźnika
Obwód zasilający `4C × 185 mm² Cu`	Oznaczenie przewodu lub kabla specyficzne dla projektu	Metoda instalacji, układ połączeń równoległych lub obciążalność prądowa, chyba że notacja i zestawienie określają je inaczej
Silnik `90 kW`	Podana moc mechaniczna lub elektryczna urządzenia zgodnie z konwencją projektową	Prąd rozruchowy, sprawność, współczynnik mocy lub wymagane nastawy zabezpieczeń
`NO.` lub `NC.`	Zdefiniowany stan normalny zgodnie z uwagami na rysunku	Rzeczywiste położenie w terenie w momencie wykonywania prac

Skróty takie jak AF, AT, NO i NC są powszechne, ale nie uniwersalne. Należy skorzystać z legendy i dokumentacji technicznej urządzenia, aby potwierdzić ich znaczenie w danym projekcie.

Oznaczenia urządzeń łączą schemat jednokreskowy (SLD) z rzeczywistą instalacją elektryczną

Oznaczenie takie jak QF-101, 52-MAIN, T1 lub MDB-1 to coś więcej niż tylko etykieta. Łączy ona symbol z harmonogramami, tabliczkami znamionowymi, ustawieniami zabezpieczeń, protokołami badań, wykazami kabli oraz fizycznym urządzeniem.

Jeśli schemat jednokreskowy (SLD) wykorzystuje numery funkcji urządzeń według ANSI/IEEE, należy odczytywać je jako identyfikatory funkcji, a nie parametry znamionowe urządzeń. IEEE C37.2-2022 to aktualna norma IEEE dotycząca numerów funkcji urządzeń, akronimów i oznaczeń styków w systemach elektroenergetycznych. Typowe przykłady spotykane na rysunkach systemów elektroenergetycznych to 50 dla bezzwłocznego prądu przetężeniowego, 51 dla zwłocznego prądu przetężeniowego, 52 dla wyłącznika automatycznego AC, 27 dla podnapięciowego oraz 59 dla nadnapięciowego. Przedrostki i przyrostki mogą zmieniać lub doprecyzowywać znaczenie, dlatego legenda projektu oraz dokumentacja zabezpieczeń pozostają rozstrzygające.

Funkcje zabezpieczeniowe należy odczytywać oddzielnie od osprzętu wyłącznika

Symbol wyłącznika informuje o istnieniu urządzenia łączeniowego i przerywającego. Niekoniecznie wskazuje on, które funkcje zabezpieczeniowe są aktywne, jak są ustawione ani czy zewnętrzny przekaźnik wysyła polecenie wyzwolenia.

Dla każdego zabezpieczonego obwodu należy sprawdzić:

typ wyzwalacza lub oznaczenie przekaźnika;
odniesienia do funkcji nadprądowych;
przekładnie przekładników prądowych;
funkcja zabezpieczenia ziemnozwarciowego lub prądu różnicowego;
uwagi dotyczące wyzwalacza wzrostowego, wyzwalacza podnapięciowego lub wyzwalania zdalnego;
odniesienie do arkusza nastaw lub analizy koordynacji zabezpieczeń;
urządzenia zabezpieczające po stronie zasilania i odbioru.

Nigdy nie zakładaj selektywności tylko dlatego, że dwa wyłączniki mają różne wartości prądu znamionowego. Koordynacja zależy od rzeczywistych charakterystyk urządzeń, nastaw, poziomów prądów zwarciowych oraz odpowiedniej analizy.

Przykład praktyczny: Czytanie uproszczonego schematu jednokreskowego niskiego napięcia

Rozważ ten przykładowy system. Jest on celowo uproszczony i nie stanowi rysunku wykonawczego:

11 kV utility
     |
 MV protective device
     |
 T1 — 1000 kVA, 11/0.4 kV, Z = 6%
     |
 Main LV breaker QF-1
     |
 400 V main bus MDB-1
     |--------------------|--------------------|
 Feeder QF-11            Feeder QF-12         Tie QF-T (N.O.)
     |                         |                    |
 MCC-1                    DB-LIGHTING          MDB-2

Pierwszy etap: ustalenie topologii

Sieć zasilająca jest pokazanym źródłem nadrzędnym. T1 zmienia napięcie z 11 kV na 400 V. QF-1 to główne urządzenie łączeniowe/zabezpieczające niskiego napięcia zasilające szynę MDB-1. Dwa odpływy zasilają MCC-1 oraz DB-LIGHTING. Normalnie otwarty łącznik szynowy może połączyć MDB-1 z MDB-2, jednak sam schemat nie określa, kiedy zamknięcie łącznika jest dozwolone.

Drugi etap: analiza oznaczeń

1000 kVA określa podaną moc znamionową transformatora, a nie rzeczywiste obciążenie.
11/0.4 kV określa znamionową przekładnię transformacji.
Z = 6% jest istotne dla obliczeń instalacji elektrycznej, jednak do uzyskania wiarygodnego wyniku prądu zwarciowego nadal wymagana jest impedancja źródła oraz impedancja przewodów odbiorczych.
NO. określa udokumentowaną normalną pozycję łącznika sprzęgającego; nie potwierdza to jego aktualnego położenia w terenie.
Brak widocznych wartości znamionowych zasilaczy na tym uproszczonym widoku oznacza, że przed oceną przydatności przewodów lub urządzeń zabezpieczających wymagane jest sprawdzenie wykazu kabli, wykazu wyłączników lub innego arkusza.

Zapisz nierozstrzygnięte pytania

Rzetelna weryfikacja nie wymusza na rysunku odpowiedzi na pytania, na które nie zawiera on danych. W tym przykładzie kolejne pytania to:

Jaki jest dostępny poziom prądu zwarciowego w punkcie przyłączenia do sieci?
Jakie są dokładne normy, wartości znamionowe napięcia, zdolności wyłączania oraz nastawy dla QF-1, QF-11 i QF-12?
Jakie blokady i procedury operacyjne sterują QF-T?
Czy T1 może przenieść obciążenie łączne, jeśli MDB-2 jest zasilana przez łącznik?
Gdzie zdefiniowano układy przewodu neutralnego i przewodu ochronnego?
Czy ta rewizja jest zgodna z oznaczeniami w terenie i najnowszym wykazem urządzeń?

Ta lista jest pomyślnym rezultatem analizy SLD. Oddziela ona znaną topologię od brakujących dowodów inżynieryjnych.

Podstawowe symbole: poznaj funkcję, a następnie sprawdź legendę

The Baza danych IEC 60617 zawiera symbole graficzne IEC stosowane na schematach elektrotechnicznych. Komitet Techniczny 3 organizacji IEC wskazuje tę bazę danych jako źródło standardu IEC dla symboli schematowych. Jednakże rzeczywiste rysunki mogą wykorzystywać konwencje IEC, ANSI/IEEE, krajowe, specyficzne dla firmy lub starsze.

Zamiast zapamiętywać kształt rysunku bez kontekstu, sklasyfikuj każdy symbol według funkcji:

Grupa funkcji	Typowe elementy	Pytanie dotyczące odczytu
Źródło i konwersja	Sieć elektroenergetyczna, generator, transformator, UPS, falownik	Co wytwarza lub zmienia zasilanie elektryczne?
Tor przewodzący	Szyna, zasilacz, przewód, szynoprzewód, węzeł połączeniowy	Które urządzenia są połączone elektrycznie na poziomie systemu?
Łączenie i izolacja	Wyłącznik automatyczny, łącznik, rozłącznik, stycznik, przełącznik zasilania	Co może otwierać, zamykać, izolować lub przełączać ścieżkę?
Ochrona	Wyzwalacz wyłącznika, bezpiecznik, funkcja przekaźnika, SPD	Jaki stan nieprawidłowy jest wykrywany lub przerywany?
Pomiar	Przekładnik prądowy, przekładnik napięciowy, miernik, przetwornik	Jaka wielkość jest mierzona i przy jakiej przekładni?
Obciążenie	Silnik, rozdzielnica, grzejnik, bateria kondensatorów, przekształtnik	Gdzie energia jest dostarczana lub przetwarzana?
Uziemienie i przewód neutralny	Uziemienie, punkt neutralny, połączenie wyrównawcze	Jaka relacja uziemienia lub punktu neutralnego jest wyraźnie przedstawiona?

Ta metoda funkcjonalna jest bardziej niezawodna niż zakładanie, że każdy prostokąt jest wyłącznikiem automatycznym lub każdy otwarty styk jest izolatorem.

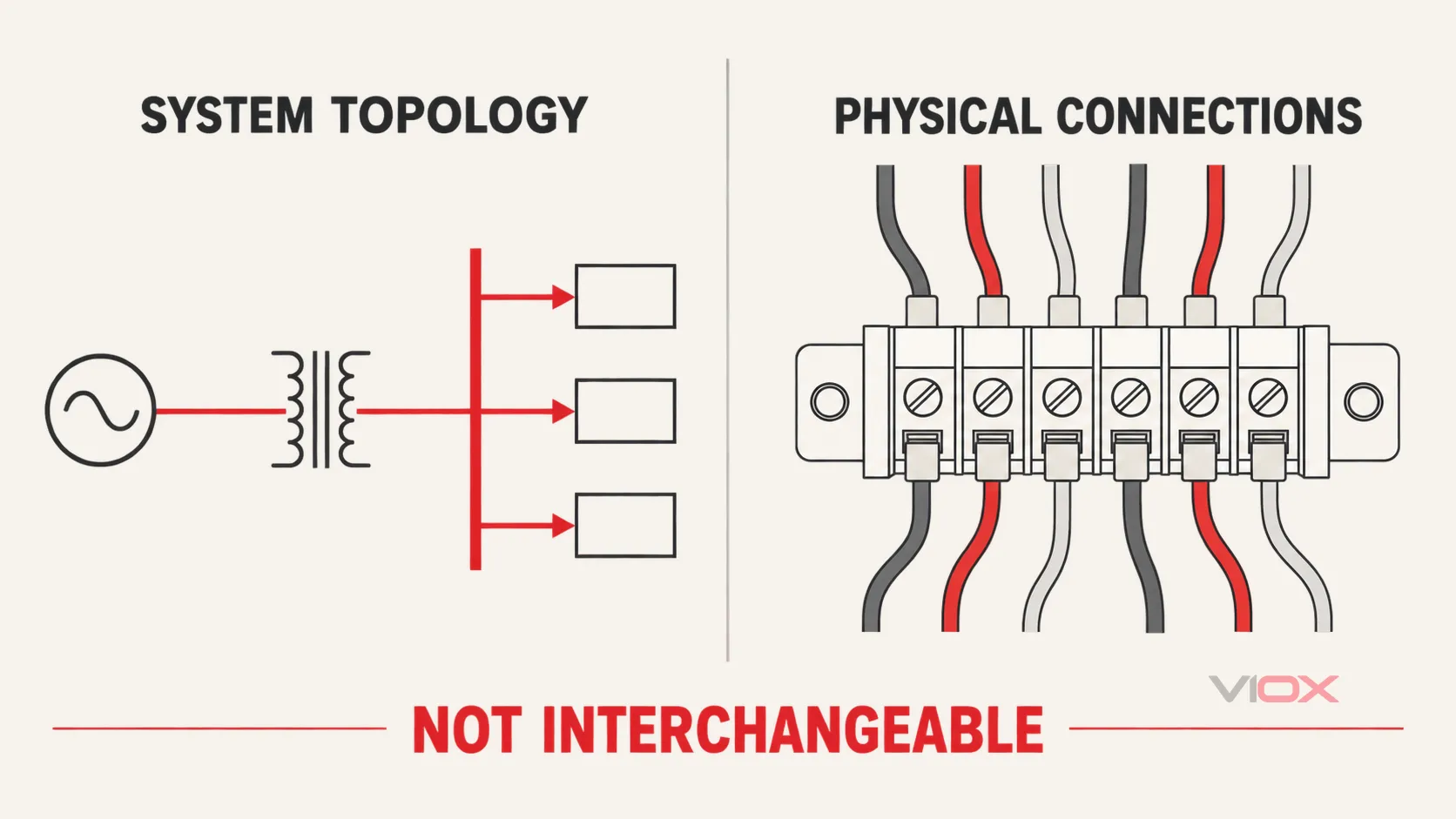

Schemat jednokreskowy a schemat połączeń, schemat ideowy i plan rozmieszczenia

Dokumenty te mogą opisywać tę samą instalację elektryczną na różnych poziomach. Nie są one zamienne.

Dokument	Główny cel	Zazwyczaj pokazuje	Zazwyczaj nie pokazuje
Schemat jednokreskowy	Topologia systemu i główne parametry znamionowe	Źródła, poziomy napięcia, szyny, główne urządzenia, obwody zasilające i odbiorniki	Każdy przewód, zacisk i trasa fizyczna
Schemat ideowy lub uproszczony	Logika obwodu funkcjonalnego	Styki, cewki, logika przekaźnikowa, zależności sterowania i sekwencja operacyjna	Rozmieszczenie fizyczne lub dokładna trasa kablowa
Schemat połączeń lub okablowania	Fizyczne połączenia elektryczne	Zaciski, oznaczenia przewodów, żyły i punkty połączeniowe	Kompletna architektura zasilania na poziomie systemu
Układ rozdzielnicy lub ogólne rozmieszczenie	Konstrukcja fizyczna i lokalizacja	Rozmieszczenie urządzeń, wymiary, odstępy i układ obudowy	Pełna logika elektryczna lub każde połączenie
Wykaz kabli	Definicja kabla i rejestr trasowania	Oznaczenie kabla, początek, koniec, żyły, przekrój i dane trasy	Kompletna logika przełączania i zabezpieczeń

Użyj schematu jednokreskowego (SLD), aby zdecydować, który dokument pomocniczy będzie potrzebny w następnej kolejności. Na przykład SLD może wskazywać na automatyczny przełącznik zasilania między dwoma źródłami, podczas gdy schemat połączeń definiuje połączenia układów pomiarowych, uruchamiania generatora oraz sygnalizacji stanu.

Praktyczny arkusz przeglądu schematu jednokreskowego (SLD)

Wypełnij ten arkusz przed użyciem rysunku do planowania, przygotowania konserwacji, weryfikacji zamówień lub dyskusji technicznych.

Kontrola dokumentacji

Tytuł i numer rysunku są zgodne z analizowaną instalacją.
Wersja i status wydania są aktualne.
Legenda, skróty, uwagi oraz arkusze kontynuacyjne są dostępne.
Oznaczenia urządzeń obiektowych zostały porównane z rysunkiem w miejscach, gdzie dostęp jest autoryzowany.

Topologia

Zidentyfikowano każde możliwe źródło zasilania.
Oznaczono każdy poziom napięcia oraz punkt transformacji.
Prześledzono sekcje szyn zbiorczych, połączenia, obejścia oraz ścieżki przełączeniowe.
Każdy odpływ posiada nazwę odbioru lub odniesienie krzyżowe.
Normalne i alternatywne ścieżki pracy można wyjaśnić prostym językiem.

Dane techniczne

Zarejestrowano parametry znamionowe transformatorów oraz podane impedancje.
Rozróżniono obciążalność prądową długotrwałą szyn zbiorczych oraz ich wytrzymałość zwarciową.
Wartości znamionowe wyłączników lub bezpieczników nie są mylone z rzeczywistymi nastawami zabezpieczeń.
Przekładnie przekładników prądowych (CT) i napięciowych (VT) są oddzielone od konfiguracji miernika lub przekaźnika.
Oznaczenia przewodów zostały sprawdzone pod kątem zgodności z notacją na rysunkach i w zestawieniach.
Etykiety normalnie otwarty/zamknięty są traktowane jako stany udokumentowane, a nie jako potwierdzenie w terenie.

Warunki weryfikacji i zatrzymania

Brakujące wartości znamionowe, nastawy i blokady są wymieniane, a nie przyjmowane założeniowo.
Wszelkie rozbieżności między oznaczeniami na rysunku a oznaczeniami w terenie są zgłaszane do wyjaśnienia.
Schemat jednokreskowy (SLD) nie był używany jako jedyna podstawa do podejmowania decyzji o izolacji lub braku napięcia.
Wymagane opracowania, karty katalogowe, harmonogramy i szczegółowe rysunki zostały zidentyfikowane.

Granica bezpieczeństwa: schemat nie jest procedurą izolacji

Schemat jednokreskowy (SLD) może pomóc w identyfikacji źródeł i urządzeń odłączających, ale nie może zapewnić bezpiecznych warunków pracy pod względem elektrycznym. W miejscach pracy w USA objętych jego zakresem, OSHA 29 CFR 1910.333 wymagane są procedury wyłączenia napięcia, blokowania/oznakowania (lockout/tagout) oraz weryfikacji; urządzenia, które zostały wyłączone, ale nie zostały odpowiednio zablokowane/oznakowane i zweryfikowane, nie mogą być uznane za bezpieczne.

W przypadku każdego zadania terenowego należy przestrzegać obowiązującego prawa, zakładowego programu bezpieczeństwa elektrycznego, zatwierdzonej procedury przełączeniowej oraz instrukcji obsługi urządzeń. Tylko wykwalifikowane osoby powinny wykonywać prace narażające je na kontakt z częściami elektrycznymi pod napięciem. Jeśli SLD jest nieaktualny, niejednoznaczny lub niezgodny z instalacją, należy przerwać pracę i rozwiązać problem kontroli dokumentacji przed poleganiem na nim.

Jak czytać schemat jednokreskowy: symbole, parametry znamionowe i przepływ mocy

Kolejność czytania schematu jednokreskowego
