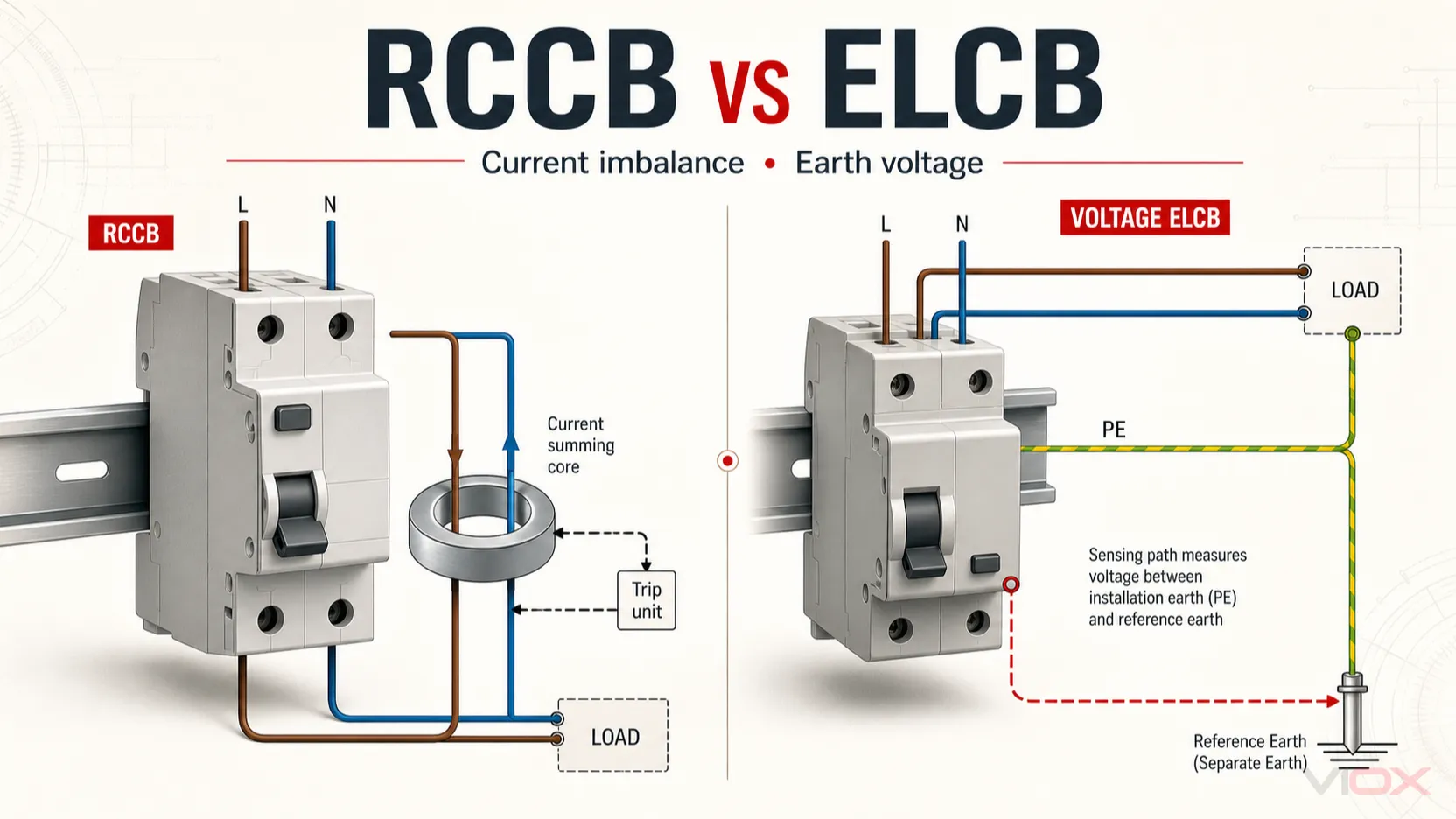

RCCB vs ELCB: Key Differences and Replacement Guide

An RCCB(잔류 전류 회로 차단기) 감지 코어를 통과하는 모든 충전 도체의 잔류 전류 불균형을 감지합니다. 기존의 전압 동작형 ELCB(누전 차단기) 보호 접지와 기준 접지 사이의 전압을 모니터링합니다. 이들은 동일한 장치가 아닙니다.

한 가지 중요한 복잡한 문제가 있습니다. 일부 시장에서는 판매자와 전기 기술자가 여전히 “ELCB”를 전류 동작형 RCD 또는 RCCB의 일반 명칭으로 사용합니다. 따라서 ELCB라는 단어만으로 장치를 식별하지 마십시오. 해당 장치가 구형 장치인지 또는 교체가 필요한지 결정하기 전에 명시된 표준, 전면 다이어그램, 단자 배열 및 제조업체 문서를 확인하십시오.

RCCB 대 ELCB: 빠른 비교

비교 포인트	RCCB	기존 전압 동작형 ELCB
측정량	감지 코어 내 모든 충전 도체를 흐르는 전류의 벡터 합	보호 접지와 기준 접지 지점 사이의 전압
일반적인 감지 경로	단상 회로의 L 및 N; 다상 회로의 모든 충전 도체	보호 접지 도체 및 기준 접지 연결
트립 조건	잔류 전류가 선언된 조건 하에서 장치의 동작 임계값에 도달함	모니터링되는 접지 경로의 전압이 장치의 동작 임계값에 도달합니다
모니터링되는 접지 경로에 대한 의존성	감지 원리는 보호 접지를 측정 전류 경로로 사용하지 않습니다	올바른 작동은 의도된 접지 연결 및 모니터링 경로에 따라 달라집니다
병렬 접지 경로	전류가 감지 코어 외부로 복귀하더라도 불균형을 감지할 수 있습니다	모니터링되는 접지 경로를 우회하는 고장 전류는 필요한 트립 전압을 생성하지 못할 수 있습니다
과부하 및 단락 보호	IEC 61008-1에 따른 RCCB에서는 제공되지 않음	기존 전압 동작형 ELCB의 고유 기능이 아님
현재의 식별 방식	선언된 RCD/RCCB 표준을 따르는 전류 동작형 잔류 전류 차단기	구형 전압 동작형 장치; ELCB라는 시장 용어만으로는 결론을 내릴 수 없음
직접 호환성	정격이나 외관만으로 판단하지 마십시오	교체 시 접지 및 도체 배선 변경이 필요할 수 있음

실무적인 규칙은 간단합니다:

먼저 감지 메커니즘을 식별하십시오. 그런 다음 설치 상태와 장치 표준을 확인하십시오. RCCB 또는 ELCB라는 용어만으로 유지 또는 교체 여부를 결정하지 마십시오.

RCCB와 ELCB는 동일한가? 왜 이 명칭이 혼란을 야기하는가

역사적으로 ELCB는 전압 작동식 장치를 지칭했습니다. 이는 보호 대상 금속물이나 보호 접지 경로에서 기준 접지 대비 전압 상승을 감지했습니다. 해당 기술은 RCCB에서 사용하는 전류 합산 원리와는 다릅니다.

그러나 “누전 차단기(earth leakage circuit breaker)”는 익숙한 상업적 용어가 되었습니다. 이후 일부 시장에서는 ELCB를 전류 작동식 누전 장치에도 사용하게 되었습니다. 따라서 ELCB로 광고되는 제품은 다음 중 하나일 수 있습니다:

전통적인 전압 작동식 ELCB;
지역적 용어에 따라 판매되는 전류 작동식 RCD 또는 RCCB;
판매 명칭만으로는 보호 기능을 확인할 수 없는 복합 장치;
문서가 불완전한 식별 불가능한 구형 제품.

이것이 바로 “ELCB 63 A”와 같은 라벨이 교체 선정 시 불충분한 이유입니다. 정격 전류만으로는 해당 장치가 무엇을 측정하는지, 잔류 전류 특성은 어떠한지, 과전류 보호 기능이 포함되어 있는지, 또는 어떤 표준에 따라 평가되었는지 알 수 없습니다.

최신 전류 동작 장치에 대한 집중적인 설명은 다음을 참조하십시오. RCCB란 무엇입니까?.

기본적인 전류 용어는 다음에서 구분됩니다. 누설 전류 vs 잔류 전류 vs 접지 전류.

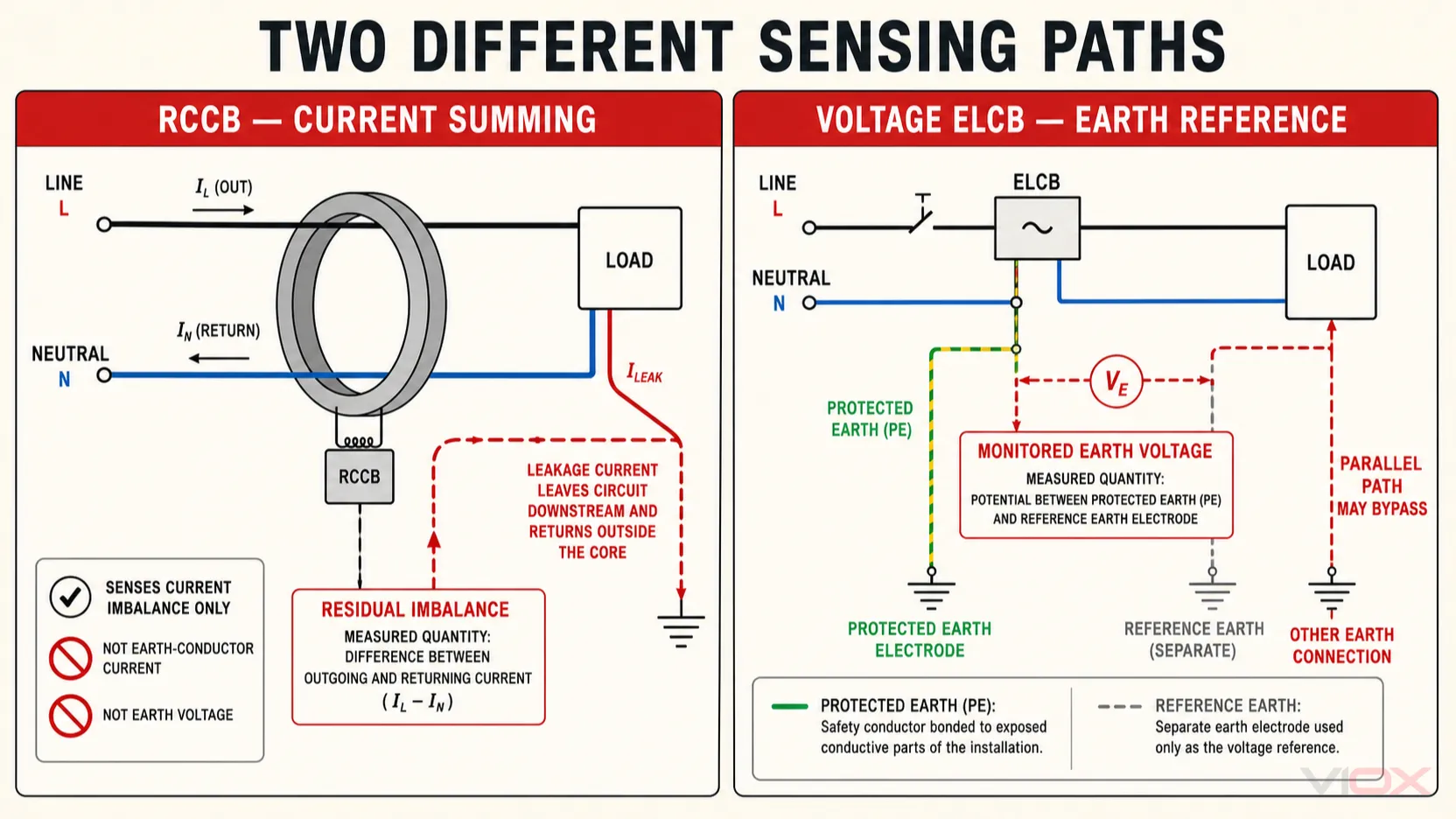

RCCB가 잔류 전류를 감지하는 방법

정상적인 회로에서 RCCB의 합산 변류기를 통과하는 모든 충전 도체의 전류에 대한 순간 벡터 합은 거의 0입니다. 단상 회로에서는 라인 도체를 통해 나가는 전류가 중성 도체를 통해 돌아와야 합니다. 다상 회로에서는 중성선을 포함하여 사용되는 모든 충전 도체가 감지 구성에 포함되어야 합니다.

일부 전류가 다른 경로로 돌아오면 벡터 합은 더 이상 0이 아닙니다. 결과적으로 발생하는 잔류 전류는 일반적으로 다음과 같이 표현됩니다. IΔ, 감지 시스템에서 신호를 생성합니다. RCCB는 해당 장치에 정의된 동작 조건이 충족되면 차단됩니다.

이 원칙에는 두 가지 중요한 한계가 있습니다:

이 장치는 불균형을 감지할 뿐, 모든 위험한 전류 상태를 감지하는 것은 아닙니다.
이 장치가 설치된 보호 접지가 적절하다는 것을 보장하지는 않습니다.

예를 들어, L을 통해 나가고 N을 통해 완전히 돌아오는 전류 경로는 잔류 불균형을 생성하지 않을 수 있지만, 다른 보호 기능이 작동해야 할 수도 있습니다. 따라서 RCCB는 만능 회로 차단기로 취급되어서는 안 되며, 조정된 보호 시스템의 일부가 되어야 합니다.

기존 전압 작동식 ELCB의 작동 원리

기존 전압 작동식 ELCB는 보호 접지 시스템과 기준 접지 지점 사이의 전위차를 모니터링합니다. 고장으로 인해 모니터링되는 접지 전위가 장치의 작동 수준까지 상승하면, 트립 메커니즘이 전원을 차단합니다.

이 장치의 한계는 감지 경로에 있습니다. 이 장치는 고장이 모니터링되는 접지 회로 전체에 충분한 전압을 발생시킬 때만 올바르게 응답할 수 있습니다. 병렬 본딩, 배관, 구조용 금속, 대체 전극, 잘못된 도체 배선 또는 손상된 기준 연결은 해당 경로를 변경하거나 우회시킬 수 있습니다.

그렇다고 해서 모든 구형 ELCB가 자동으로 결함이 있다는 의미는 아닙니다. 이는 전면 라벨만 보고 설치 상태를 평가할 수 없다는 뜻입니다. 보호 접지 구성과 장치의 실제 회로는 자격을 갖춘 전기 전문가가 검사해야 합니다.

각 장치는 어떤 결함을 감지할 수 있는가?

상태	RCCB 응답	기존 전압 작동식 ELCB 응답	추가로 확인해야 할 사항
전류가 충전 도체를 떠나 RCCB 감지 코어 외부의 접지로 복귀함	잔류 전류 불균형을 감지할 수 있음	결함으로 인해 모니터링되는 보호 접지 경로의 전압이 상승하면 작동할 수 있음	현지 규정에 따른 접지, 차단 시간, 장치 유형 및 감도
고장 전류가 ELCB의 의도된 보호 접지 경로를 통해 흐릅니다	RCCB는 그 결과로 발생하는 활선 도체의 불균형을 감지할 수 있습니다	모니터링되는 전압이 트립 조건에 도달하면 작동할 수 있습니다	보호 접지 연결과 기준 접지 연결의 무결성
고장 전류가 ELCB 감지 회로를 우회하는 병렬 접지 또는 본딩 경로를 통해 복귀합니다	RCCB는 활선 도체를 통해 여전히 불균형을 감지할 수 있습니다	필요한 모니터링 접지 전압을 감지하지 못할 수 있습니다	전체 본딩 및 접지 경로 조사
전류는 라인에서 중성선으로 흐르며 RCCB 코어 내부의 두 도체를 통해 되돌아옵니다	해당 경로만으로는 잔류 불균형이 발생하지 않습니다	보호 접지 전압이 반드시 생성되는 것은 아닙니다	과전류 보호 및 기타 필수 보호 조치
지속적 과부하	RCCB 단독으로는 과부하 보호 기능을 제공하지 않습니다	ELCB의 고유 기능이 아님	MCB, 퓨즈, MCCB 또는 기타 올바르게 조정된 과전류 장치
단락 회로	RCCB 단독으로는 회로의 단락 보호 장치가 아닙니다	ELCB의 고유 기능이 아님	필수 차단 용량, 백업 보호 및 협조

접지 방식, 고장 레벨, 배선, 장치 문서 및 시험 결과 없이는 실제 설치가 안전한지 판단할 수 있는 표는 없습니다.

RCCB는 접지 연결 없이 작동합니까?

RCCB 감지 메커니즘은 보호 접지 도체가 영상 변류기를 통과할 필요가 없습니다. 이는 흔히 “RCCB는 접지 없이 작동한다”라고 줄여 말하지만, 전체 설치에 적용할 경우 해당 문구는 안전하지 않습니다.

규정을 준수하는 설치라도 채택된 배선 규칙에 따라 보호 도체, 등전위 본딩, 자동 차단 및 기타 조치가 여전히 필요할 수 있습니다. 보호 접지 연결이 끊어지거나 누락된 경우 RCCB가 설치되어 있더라도 위험할 수 있습니다. 올바른 설명은 다음과 같습니다:

잔류 전류 감지는 보호 접지와 동일하지 않습니다. RCCB는 보호 접지를 선택 사항으로 만들지 않습니다.

RCCB가 과부하 및 단락으로부터 보호합니까?

IEC 61008-1이 적용되는 RCCB는 잔류 전류 동작 회로 차단기입니다. 과전류 보호 기능이 없는 경우. 정격 전류인 In은, In, 선언된 조건 하에서 흐를 수 있는 전류를 설명하며, 조정 가능한 과부하 트립 설정이 아닙니다.

제품 표준의 적용 범위 및 증거 필드에 대해서는 다음의 VIOX 가이드를 참조하십시오: IEC 61008-1 RCCB 요구 사항.

회로에는 여전히 올바르게 선택된 과전류 및 단락 보호 장치가 필요합니다. 설계에 따라 상단 또는 관련 MCB, 퓨즈 또는 기타 보호 장치가 될 수 있습니다. RCBO는 잔류 전류 및 과전류 기능을 하나의 장치에 결합하지만, 정격 및 표준은 여전히 검증되어야 합니다.

기능적 경계에 대해서는 다음을 참조하십시오: RCCB 대 MCB: 왜 MCB 대신 RCCB를 사용하는가?. 상세한 감도 선택은 별도의 RCCB 감도 가이드.

RCCB와 ELCB 중 무엇이 더 나은가?

잔류 전류 보호가 필요한 신규 설치의 경우, 일반적으로 채택된 규정 및 적용 요건에 따라 선정된 RCCB 또는 RCBO와 같은 전류 동작형 RCD가 현대적인 솔루션입니다. 전통적인 전압 동작형 ELCB는 단순히 접지 관련 결함에 반응한다는 이유만으로 동등한 대안으로 간주되어서는 안 됩니다.

이는 ELCB라고 불리는 모든 장치를 제거하라는 보편적인 지침이 아닙니다. 기존 장치에 대한 정책은 관할 구역마다 다르며, 일부 지역에서는 전류 동작형 장치를 여전히 ELCB라고 부르기도 합니다. 결정은 다음 순서를 따라야 합니다:

해당 장치가 전압 동작형인지 전류 동작형인지 확인하십시오.
명시된 제품 표준 및 보호 기능을 식별하십시오.
기존 접지, 본딩, 중성선 및 보호 도체 구성을 평가하십시오.
잔류 전류 특성 및 필요한 과전류 협조를 검증하십시오.
현지에서 채택된 규칙, 당국 요건 및 제조업체 지침을 따르십시오.

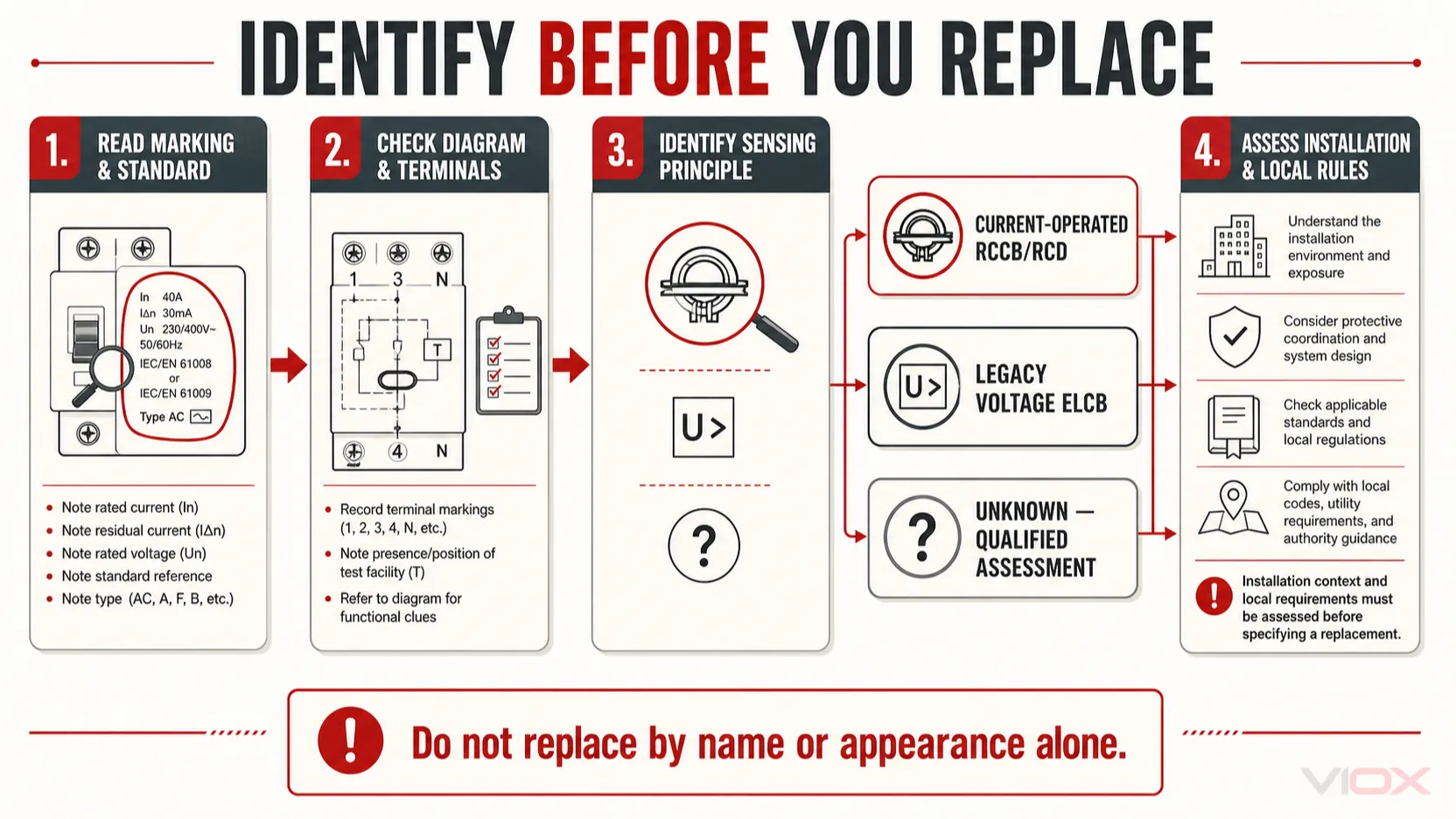

기존 장치를 안전하게 식별하는 방법

자격이 있고 승인받은 경우가 아니라면 커버를 제거하거나 통전 중인 장비를 조사하지 마십시오. 비통전 상태의 점검 및 문서 검토를 위해 다음 증거를 수집하십시오:

증빙 자료	확인 사항	중요한 이유
전면 표시	RCCB, RCD, ELCB, RCBO, 표준 번호, 모델 및 정격	이름은 시작점일 뿐이며, 표준과 모델이 장치의 식별 정보를 좁혀줍니다
인쇄된 회로도	잔류 전류 감지 장치를 통과하는 충전 도체 또는 보호 접지/기준 접지 회로	외관보다 더 확실하게 명시된 감지 원리를 나타냅니다
단자 기능	라인/중성선 또는 다상 단자; 모든 전용 접지/기준 단자	전류 작동식 아키텍처와 기존 전압 작동식 아키텍처를 구분하는 데 도움을 줌
제조업체 데이터시트	잔류 전류 유형, 정격 잔류 동작 전류, 정격 전류, 극수 및 보호 기능	판매자의 설명에 근거한 추측을 방지함
상류 보호	보호 장치 유형, 정격 및 문서화된 협조	RCCB는 독립적으로 과부하 또는 단락 보호를 수행하지 않음
접지 및 본딩	시스템 구성, 연속성, 병렬 경로 및 도체 배선	기존 전압 동작형 ELCB 및 전체 설치 안전성을 평가할 때 필수적임
시험 문서	필수 설치 테스트 및 장치별 테스트 결과	테스트 버튼이 작동한다고 해서 전체 보호 시스템이 검증되는 것은 아님

모델을 식별할 수 없거나 접지 구성이 문서화되지 않은 경우, 상태를 다음과 같이 취급할 것 전문가의 평가 필요, 이며, 장치가 안전하거나 구형이라는 증거로 간주하지 말 것.

ELCB를 RCCB로 직접 교체할 수 있습니까?

범용적인 1대1 교체는 불가능합니다. 구형 전압 동작형 ELCB는 RCCB와 동일한 방식으로 사용되지 않는 보호 접지 및 기준 접지 연결을 가질 수 있습니다. 해당 도체를 검토하지 않고 장치를 변경하면 잘못된 배선, 숨겨진 병렬 경로 또는 불완전한 보호 구성이 남을 수 있습니다.

교체 설계 시 최소한 다음 사항을 확인해야 합니다:

전원 및 접지 구성;
보호 도체 및 본딩 연속성;
새 장치를 통과하는 상 및 중성선 배선;
극 수 및 중성선 차단 요구 사항;
정격 전류 및 상단 과전류 보호;
필수 잔류 전류 유형 및 감도;
예상 고장 전류 및 단락 협조;
적용 가능한 제품 표준 및 현지 승인 요건;
설치 후 검사 및 확인.

단자 및 극 배열은 전용 RCCB 배선도 가이드 를 교육적 맥락으로 사용하고, 이후 선택한 제조업체의 지침 및 현지 배선 규정을 따르십시오.

기술 참조

새로운 전류 동작형 잔류 전류 장치가 필요한 경우, 다음을 검토하십시오. 까다로운 B2B 애플리케이션을 위해 설계된 VIOX RCCB 제품군 그리고 프로젝트에 필요한 모델별 데이터시트, 선언된 표준 및 인증 증빙 자료를 요청하십시오.

전기 보호 장치의 선정 및 교체는 현지에서 채택된 규정, 제조업체의 지침, 프로젝트 계산 및 자격을 갖춘 검사를 따라야 합니다. 이 문서는 통전 중인 장비에 대한 작업을 승인하지 않습니다.
