직접적인 답변: 이중 전원 자동 절체 스위치란 무엇인가?

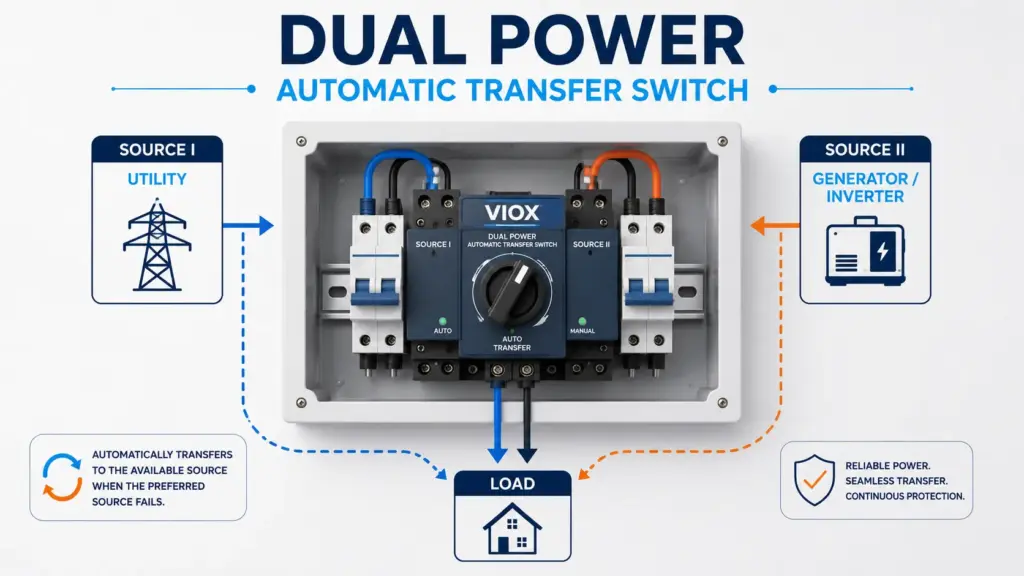

A 이중 전원 자동 전환 스위치 부하를 두 전원 사이에서 전환하는 자동 절체 장치입니다. 다음과 같이 불리기도 합니다. 이중 전원 ATS, 이중 소스 ATS, 이중 전원 절체 스위치또는 자동 절체 스위치.
일반적인 설치 환경에서 두 전원은 다음과 같을 수 있습니다:
- 상용 전원 및 발전기 전원
- 상용 전원 및 배터리 인버터 출력
- 상용 전원 및 태양광 인버터 AC 출력
- 두 개의 독립적인 계통 전원
- 주 전원 및 UPS 백업 전원
이 스위치는 전원의 전압, 위상 상태 및 가용성을 모니터링합니다. 정상 전원에 장애가 발생하거나 허용 작동 범위를 벗어나면 ATS가 부하를 예비 전원으로 전환합니다. 정상 전원이 복구되고 안정화되면, ATS는 프로그래밍된 로직에 따라 부하를 다시 정상 전원으로 전환할 수 있습니다.
제품을 비교하는 구매자를 위해, VIOX의 ATS 제품 페이지 는 자동 전원 전환 솔루션을 위한 핵심 제품 카테고리입니다.
듀얼 파워 ATS의 의미 한눈에 보기
| 기 | 실제 의미 |
|---|---|
| 듀얼 파워 자동 절체 스위치 | 두 개의 전원을 위한 자동 절체 스위치 |
| 듀얼 파워 ATS | 듀얼 파워 자동 절체 스위치의 약칭 |
| 듀얼 소스 ATS | 두 개의 인입 전원 강조 |
| 자동 절체 스위치 | 자동 절체 스위치에 대한 일반적인 상업 용어 |
| 이중 전원 자동 절체 스위치 | 공급업체 목록에서 자주 사용되는 대체 번역 |
| 2극(2P) ATS | 단상 라인 및 중성선 절체 |
| 3극(3P) ATS | 중성선을 사용하지 않는 3상 3선식 절체 |
| 4극(4P) ATS | 3상 중성선 포함 절체 |
| PC 등급 ATS | 스위치 기반 절체 장치, 상단 단락 보호 필요 |
| CB 등급 ATS | 회로 차단기 메커니즘을 갖춘 차단기 기반 ATS 설계 |
듀얼 파워 ATS와 일반 ATS: 차이점이 있는가?
많은 공급업체 카탈로그에서 “듀얼 파워 ATS”와 “자동 절체 스위치(ATS)”는 두 전원 사이를 전환하는 ATS라는 동일한 기본 장치를 의미합니다. 이 문구는 듀얼 파워 두 개의 전원을 사용하는 설계를 명확하게 표현한 것입니다.
그러나 이 용어는 주거용, 상업용, 통신용, 발전기 및 경공업 시스템에서 소형 DIN 레일, 배선용 차단기(MCCB) 또는 모터 구동식 절체 장치를 지칭할 때 자주 사용됩니다. 따라서 구매자는 명칭에만 의존해서는 안 됩니다. 중요한 사양 세부 정보는 다음과 같습니다:
- 극 수
- 정격 전류
- 정격 전압
- 절체 등급
- 절체 방식
- 전원 유형
- 제어 전압
- 단락 협조
- 중성선 개폐 요구 사항
- 배선 단자 배열
기본 약어의 의미를 먼저 확인하려면 VIOX 가이드를 참조하십시오. 전기 시스템에서 ATS의 전체 명칭.
이중 전원 자동 전환 스위치는 어떻게 작동합니까?
이중 전원 ATS는 두 개의 입력 전원을 모니터링하여 한 번에 하나의 허용 가능한 전원에만 부하를 연결하는 방식으로 작동합니다.
일반적인 절체 로직은 다음과 같습니다:
| 단계 | 이중 전원 ATS의 기능 | 왜 중요한가 |
|---|---|---|
| 1 | 전원 I 및 전원 II 모니터링 | 저전압, 결상 또는 전원 고장 감지 |
| 2 | 우선 전원에 부하 유지 | 정상 작동 시 주 전원 사용 |
| 3 | 전원 이상을 감지합니다 | 부하가 고장 나거나 불안정한 전원에 연결된 상태를 방지합니다 |
| 4 | 대체 전원을 사용할 수 있는지 확인합니다 | 전원이 없거나 불안정한 상태로 전환되는 것을 방지합니다 |
| 5 | 상용 전원 경로를 차단합니다 | 두 전원이 동시에 연결되는 것을 방지합니다 |
| 6 | 예비 전원 경로를 연결합니다 | 부하에 전원 공급을 복구합니다 |
| 7 | 상용 전원의 복귀를 감시합니다 | 안정적인 복구 후 재전환 준비 |
| 8 | 프로그래밍된 경우 재전환 수행 | 시스템을 정상 작동 상태로 복귀 |
이 작동 순서에 대한 자세한 내용은 VIOX 가이드에서 다룸 자동 절체 스위치(ATS)의 작동 원리.
일반적인 이중 전원 조합
이중 전원이라는 용어가 항상 한전과 발전기를 의미하는 것은 아님. 올바른 ATS 선택은 실제 두 전원이 무엇인지에 따라 달라짐.
| 전원 1 | 전원 2 | 공통 사용 |
|---|---|---|
| 상용 전력망 | 디젤 또는 가스 발전기 | 건물 비상 전원, 펌프장, 상업용 비상 대기 전원 |
| 상용 전력망 | 배터리 인버터 AC 출력 | 주거용 비상 전원, 통신용, 소규모 상업용 비상 전원 |
| 상용 전력망 | 태양광 인버터 AC 출력 | 태양광 보조 백업 또는 전원 우선순위 전환 |
| 그리드 A | 그리드 B | 이중화 유틸리티 공급, 중요 시설 |
| 주 전원 공급 | UPS 백업 공급 | IT실, 제어 시스템, 통신 |
| 발전기 A | 발전기 B | 이중화 발전기 시스템 |
두 개의 활성 전원 간 매우 빠른 절체(transfer)가 필요한 중요 부하의 경우, 기존의 기계식 ATS로는 충분하지 않을 수 있습니다. 이 경우 VIOX의 정적 절체 스위치(STS)와 ATS를 비교해 보십시오. ATS 대 STS 가이드.
이중 전원 자동 절체 스위치(ATS)의 주요 유형
2극 이중 전원 ATS
A 2극 자동 절체 스위치 상과 중성선을 모두 절체해야 하는 단상 시스템에 일반적으로 사용됩니다. 소규모 주거용, 경상업용, 통신 및 인버터 백업 시스템에서 흔히 볼 수 있습니다.
전력 시스템과 부하가 확실한 단상이고, 중성선 절체 방식이 현지 규정 및 장비 지침과 일치하는 경우에만 2P를 사용하십시오.
3극 이중 전원 ATS
A 3극 ATS 부하 또는 배전 시스템에서 중성선이 필요하지 않은 3상 3선식 시스템에 사용할 수 있습니다.
부하에 중성선 절체가 필요하거나 시스템 설계상 중성선 분리가 요구되는 경우에는 3P를 사용하지 마십시오. 이러한 경우에는 일반적으로 4P가 올바른 선택입니다.
4극 이중 전원 ATS
A 4극 ATS 3상과 중성선을 모두 절체합니다. 중성선 절체가 필요하거나 명시된 3상 4선식 시스템에서 일반적으로 사용됩니다.
중성선 개폐는 접지 시스템, 발전기 중성점 구성, 누설 전류 동작 및 현지 배선 규정 준수에 중요할 수 있습니다.
PC급 이중 전원 ATS
PC급 ATS 장치는 스위치 기반 절체 장치입니다. 이 장치는 정격 범위 내에서 부하 전류를 절체하고 단락 전류를 견디도록 설계되었으나, 일반적으로 하위 단락 전류를 스스로 차단하지는 않습니다.
즉, 상위 보호가 매우 중요합니다. 하위 단락 사고 발생 시, ATS 접점이 손상되기 전에 상위 MCB, MCCB 또는 퓨즈가 이를 차단해야 합니다.
자세한 차이점은 VIOX의 다음 자료를 참조하십시오. PC급 대 CB급 ATS 선정 가이드.
CB급 이중 전원 ATS
CB 등급 ATS 설계는 회로 차단기 메커니즘 또는 차단기 기반 전환 장치를 사용합니다. 제품 설계 및 정격에 따라 통합 과전류 보호 및 고장 차단 기능을 제공할 수 있습니다.
CB 등급은 ATS가 주 인입 지점, 대형 배전반에 설치되거나 전환 장치가 차단기 기능을 겸해야 할 때 주로 고려됩니다.
듀얼 모터 자동 절체 스위치
일부 몰드 케이스 ATS 설계는 모터 구동 메커니즘을 사용하여 기계적 및 전기적 인터록이 적용된 두 개의 스위칭 장치를 작동합니다. 이는 검색어에서 다음과 같이 설명되기도 합니다. 몰드 케이스 듀얼 모터 ATS.
확인해야 할 핵심 사항은 모터 메커니즘뿐만 아니라 다음 항목도 포함됩니다.
- 인터록 설계
- 절체 시간
- 정격 전류
- 정격 전압
- 단락 정격
- 상단 보호 요구 사항
- 제어기 기능
- 수동 조작 방식
개방형 전환, 폐쇄형 전환 및 지연 전환
가장 소형화된 이중 전원 ATS 제품은 개방형 전환 장치입니다. 이 장치는 한쪽 전원에서 연결을 해제한 후 다른 쪽 전원에 연결합니다. 이는 동기화되지 않은 두 전원이 실수로 병렬 연결되는 것을 방지합니다.
| 전환 유형 | 작동 원리 | 일반적인 사용 |
|---|---|---|
| 개방형 전환 | 한쪽 전원을 차단한 후 다른 쪽 전원을 연결함 | 대부분의 발전기, 인버터 및 일반적인 이중 전원 시스템 |
| 지연형 전환 | 전원 간에 의도적인 오프 지연 시간을 추가함 | 모터 부하, 변압기 부하, 잔류 전압 감쇠 |
| 폐쇄형 전환 (Closed transition) | 허용 가능한 두 동기화 전원을 일시적으로 병렬 연결 | 전원 동기화가 제어되는 특수 시스템 |
이중 전원 ATS가 무정전 절체를 제공한다고 가정하지 마십시오. 부하가 중단을 허용할 수 없는 경우, 시스템에 UPS 지원, STS 또는 다른 전력 아키텍처가 필요할 수 있습니다.
더 자세한 절체 모드 선택은 VIOX의 다음 기사를 참조하십시오. 개방형(Open) 대 폐쇄형(Closed) 절체 ATS.
듀얼 전원 자동 절체 스위치(ATS) 선택 방법
| 선택 항목 | 확인할 사항 | 일반적인 실수 |
|---|---|---|
| 극 수 | 2P, 3P 또는 4P | 3상 시스템에 2P 제품 구매 시 주의사항 |
| 정격 전류 | 부하 전류 및 향후 확장성 고려 | 발전기 용량만으로 선택하는 경우 |
| 정격 전압 | 220V, 230V, 240V, 400V, 415V 또는 기타 시스템 전압 | 제어 전압과 시스템 전압의 차이를 무시하는 경우 |
| 전원 유형 | 계통, 발전기, 인버터, 태양광 AC 출력, UPS | 모든 ATS가 모든 전원과 호환된다고 가정 |
| ATS 등급 | PC 등급 또는 CB 등급 | PC 등급을 회로 차단기로 취급 |
| 전환 유형 | 개방형, 지연형 또는 폐쇄형 | 개방형 전환 시 무정전 기대 |
| 단락 협조 | 상단 차단기/퓨즈 및 ATS SCCR/WCR | 적절한 보호 협조 없이 ATS 설치 |
| 중성선 스위칭 | 중성선 절체(transfer)가 필요한 경우 2P 또는 4P 사용 | 절체되어야 할 중성선을 연결된 상태로 방치 |
| 컨트롤러 기능 | 저/과전압, 결상, 지연, 발전기 기동 | 필요한 제어 로직이 없는 스위치 본체 구매 |
| 수동 조작 | 수동 핸들, 비상 조작, 잠금 장치 | 유지보수 및 비상 사용 시 주의사항 |
이중 전원 ATS 배선 및 단자 기초
이중 전원 자동 절체 스위치(ATS)의 일반적인 구성:
- 전원 I 입력 단자
- 전원 II 입력 단자
- 부하 출력 단자
- 컨트롤러 전원 단자
- 전압 감지 단자
- 옵션 발전기 기동 접점
- 옵션 알람 또는 상태 접점
정확한 단자 명칭은 제품에 따라 다릅니다. 일반적인 라벨은 다음과 같습니다:
| 라벨 | 의미 |
|---|---|
| I / 전원 I | 상용 또는 우선 전원 |
| II / 전원 II | 예비 또는 대체 전원 |
| 부하 / 출력 | 부하 공급 단자 |
| N | 해당되는 경우 중성선 단자 |
| L1/L2/L3 | 3상 라인 단자 |
| 자동 / 수동 | 작동 모드 선택 |
| 발전기 기동 | 발전기 기동 신호용 무전압 접점 |
항상 제조사의 배선도를 준수하십시오. 이중 전원 ATS는 단순한 양방향 전환 스위치가 아닙니다. 컨트롤러, 인터록, 감지 회로 및 전원 단자는 모두 시스템 설계와 일치해야 합니다.
발전기 백업용 이중 전원 ATS
발전기 백업은 가장 일반적인 이중 전원 ATS 적용 사례 중 하나입니다. ATS는 상용 전원을 모니터링하고, 필요 시 발전기에 기동 신호를 보내며, 발전기 전압이 안정될 때까지 대기한 후 부하를 전환합니다.
주요 점검 사항은 다음과 같습니다:
- 발전기 기동 신호 호환성
- 발전기 예열 지연
- 재전환 지연
- 중성선 접지 구성
- 발전기 전압 및 주파수 안정성
- 부하 기동 전류
- ATS 단락 정격
발전기가 포함된 경우 ATS 전환 시간만 비교하지 마십시오. 발전기 기동 및 안정화 시간이 전체 정전 시간을 결정하는 경우가 많습니다. 타이밍에 대한 자세한 내용은 VIOX의 ATS 전환 시간 가이드를 참조하십시오..
태양광, 배터리 및 인버터 시스템용 이중 전원 ATS
“PV 이중 전원 ATS 공장” 및 “배터리 백업용 자동 절체 스위치”와 같은 검색어는 많은 사용자가 태양광 및 에너지 저장 시스템에 ATS 장치를 적용하고 있음을 보여줍니다.
이는 작동할 수 있지만, 전원 특성이 발전기와는 다릅니다:
- 인버터 출력에는 전류 제한이 있을 수 있습니다.
- 일부 인버터는 병렬 연결을 지원하도록 설계되지 않았습니다.
- 중성선 접지(Neutral bonding)가 계통 모드와 백업 모드 간에 변경될 수 있습니다.
- 절체 지연이 민감한 부하에 영향을 줄 수 있습니다.
- 일부 시스템은 인버터 승인 절체 장치를 요구합니다.
- DC 측 스위칭은 AC 측 ATS 스위칭과 동일하지 않습니다.
ATS가 인버터나 PV 백업 시스템의 AC 측에 있는 경우, ATS를 선택하기 전에 인버터 매뉴얼을 확인하십시오. 모든 발전기용 ATS가 인버터 백업에 적합하다고 가정해서는 안 됩니다.
이중화 전원 시스템을 위한 이중 전원 ATS
일부 사용자는 다음을 검색합니다. 자동 이중화 전원 스위칭, 이중화 전원 절체 스위치또는 고가용성 절체 스위치. 이러한 검색은 일반적으로 통신, 데이터 센터, 보안, 제어 또는 네트워크 장비 애플리케이션에서 발생합니다.
듀얼 전원 ATS는 자동 전원 선택 기능을 제공할 수 있지만, 매우 민감한 부하에는 항상 최선의 장치가 아닐 수 있습니다. 다음 규칙을 사용하십시오:
| 부하 요구 사항 | 권장 방향 |
|---|---|
| 짧은 중단이 허용되는 경우 | 기계식 듀얼 전원 ATS |
| 전환 중 부하의 라이드스루(ride-through)가 필요한 경우 | UPS와 ATS 조합 또는 UPS 기반 아키텍처 |
| 두 개의 활성 AC 전원 간의 매우 빠른 전환이 필요한 부하 | 정적 절체 스위치(STS) |
| 전원은 발전기 백업입니다 | ATS가 일반적으로 표준 솔루션입니다 |
| 전원은 인버터 백업입니다 | 인버터 매뉴얼에서 허용하는 경우 ATS를 사용할 수 있습니다 |
일반적인 선택 실수
실수 1: 듀얼 파워 ATS를 단락 보호 장치로 취급하는 것
많은 PC급 듀얼 파워 ATS 장치는 부하 전류를 전환할 수 있지만, 회로 차단기는 아닙니다. 따라서 상단에 적절하게 조정된 보호 장치가 필요합니다.
실수 2: 암페어 정격으로만 선택하는 것
100A ATS라고 해서 모든 100A 부하에 자동으로 적합한 것은 아닙니다. 전압, 극수, 전환 등급, 단락 정격, 부하 유형 및 전원 유형을 여전히 확인해야 합니다.
실수 3: 중성선 스위칭 무시
발전기 및 인버터 시스템에서는 중성선 절체(Neutral transfer)가 매우 중요할 수 있습니다. 잘못된 중성선 스위칭은 오동작(nuisance tripping), 접지 문제 또는 불안전한 작동을 유발할 수 있습니다.
실수 4: 무순단 절체(No-Break Transfer) 기대
대부분의 이중 전원 ATS 장치는 절체 중에 짧은 순간 정전이 발생합니다. 부하가 정전을 허용할 수 없는 경우 UPS, STS 또는 적절한 중요 전원 아키텍처를 사용하십시오.
실수 5: 확인 없이 태양광(PV) 또는 배터리 백업에 발전기용 ATS 사용
인버터와 태양광 시스템은 발전기와 다른 출력 특성을 가질 수 있습니다. 항상 전원 호환성을 확인하십시오.
실수 6: 제어기 전원 및 감지 전압 간과
ATS 제어기는 시스템 전압 및 감지 방식과 호환되어야 합니다. 불일치할 경우 절체 실패, 채터링(chatter) 또는 잘못된 전원 감지가 발생할 수 있습니다.
자주 묻는 질문
이중 전원 자동 절체 스위치(ATS)란 무엇입니까?
이중 전원 자동 절체 스위치는 한전과 발전기, 한전과 인버터, 또는 두 개의 계통 전원과 같이 두 전원 사이에서 부하를 자동으로 절체하는 ATS를 의미합니다.
이중 전원 ATS는 자동 절체 스위치와 동일합니까?
대부분의 실무적인 경우 그렇습니다. '이중 전원 ATS'라는 용어는 해당 스위치가 두 개의 전원 입력을 가지고 있음을 강조합니다. 다만, 정확한 제품 유형은 극수, 등급, 절체 방식, 제어기 기능에 따라 다를 수 있습니다.
이중 전원 ATS와 자동 전환 스위치의 차이점은 무엇입니까?
두 용어는 종종 혼용됩니다. 자동 전환 스위치는 두 전원 사이의 공급을 자동으로 변경합니다. 이중 전원 ATS는 자동 제어 로직을 갖춘 보다 구체적인 전원 절체 장치입니다.
2극 자동 절체 스위치는 어디에 사용됩니까?
2극 ATS는 일반적으로 상(Line)과 중성선(Neutral)을 절체하는 단상 시스템에 사용됩니다. 소형 백업 시스템, 통신용 패널 및 인버터 백업 회로에서 흔히 볼 수 있습니다.
3상 전원에는 3P ATS가 필요한가요, 4P ATS가 필요한가요?
시스템이 3상 3선식이고 중성선 절체(neutral transfer)가 필요 없는 경우에만 3P를 사용하십시오. 시스템에 중성선이 포함되어 있고 중성선을 반드시 절체해야 하는 경우에는 4P를 사용하십시오.
이중 전원 ATS로 발전기와 한전 전원 간의 절체가 가능한가요?
네, 가능합니다. 이는 가장 일반적인 적용 사례 중 하나입니다. ATS는 한전 전원 장애를 감지하고, 지원되는 경우 발전기를 기동하며, 발전기 출력이 안정된 후 부하를 절체할 수 있습니다.
이중 전원 ATS를 태양광(PV) 시스템에 사용할 수 있나요?
일부 PV 또는 인버터 시스템의 AC 측에서 사용할 수 있으나, 인버터 설계 및 배선 규정이 허용하는 경우에만 가능합니다. DC PV 스트링 스위칭은 다른 용도이므로 AC용 ATS로 처리해서는 안 됩니다.
이중 전원 ATS가 과부하 보호 기능을 제공하나요?
항상 그렇지는 않습니다. PC급 ATS 장치는 일반적으로 상단에 과전류 보호 장치가 필요합니다. CB급 ATS 설계는 제품에 따라 차단기 기반의 보호 기능을 포함할 수 있습니다.
이중 전원 ATS가 데이터 센터에 적합합니까?
부하에 따라 다릅니다. 기계식 ATS는 백업 배전에는 적합할 수 있으나, 민감한 IT 부하는 일반적으로 UPS 지원이나 정적 절체 스위치(STS)가 필요합니다.
이중 전원 ATS를 구매하기 전에 무엇을 확인해야 합니까?
극수, 정격 전류, 정격 전압, 전원 유형, PC/CB 등급, 절체 방식, 단락 정격, 중성선 절체 여부, 제어기 전압 및 제조사의 결선도를 확인하십시오.
결론
이중 전원 자동 절체 스위치는 백업 전원, 이중화 공급, 발전기 시스템, 인버터 백업, 태양광 AC 출력 절체 및 산업용 전원 전환에 사용되는 2전원 자동 절체 장치입니다.
올바른 모델을 선택하려면 “이중 전원”이라는 문구에만 의존하지 마십시오. 다음을 확인하십시오:
- 2P, 3P 또는 4P 구성
- 정격 전류 및 전압
- 전원 조합
- PC 등급 또는 CB 등급
- 개방형, 지연형 또는 폐쇄형 절체
- 중성선 개폐 요구 사항
- 상위 보호 협조
- 제어기 및 감지 전압
- 배선도 호환성
올바른 ATS는 단순히 정격 전류에 맞는 제품이 아닙니다. 전체 전원 절체 시스템에 적합한 제품이어야 합니다.
