คำตอบโดยตรง: สวิตช์สลับแหล่งจ่ายไฟอัตโนมัติแบบสองทางคืออะไร?
เป็ สวิตช์ถ่ายโอนอัตโนมัติแบบไฟฟ้าคู่ คืออุปกรณ์สลับการทำงานอัตโนมัติที่ทำหน้าที่สลับโหลดระหว่างแหล่งจ่ายไฟสองแหล่ง นอกจากนี้ยังเรียกอีกอย่างว่า dual power ATS, dual source ATS, dual power transfer switch, หรือ สวิตช์สลับแหล่งจ่ายไฟแบบอัตโนมัติ.
ในการติดตั้งทั่วไป แหล่งจ่ายไฟทั้งสองแหล่งอาจเป็น:
- ไฟจากการไฟฟ้าและไฟจากเครื่องกำเนิดไฟฟ้า
- ไฟฟ้าจากการไฟฟ้าและเอาต์พุตของอินเวอร์เตอร์แบตเตอรี่
- ไฟฟ้าจากการไฟฟ้าและเอาต์พุต AC ของอินเวอร์เตอร์โซลาร์เซลล์
- แหล่งจ่ายไฟจากโครงข่ายไฟฟ้าสองแหล่งที่เป็นอิสระต่อกัน
- แหล่งจ่ายไฟหลักและแหล่งจ่ายไฟสำรองผ่านเครื่องสำรองไฟ (UPS)
สวิตช์จะตรวจสอบแรงดันไฟฟ้าของแหล่งจ่าย สภาวะเฟส และความพร้อมใช้งานของแหล่งจ่าย เมื่อแหล่งจ่ายปกติขัดข้องหรืออยู่นอกช่วงการทำงานที่ยอมรับได้ ATS จะโอนโหลดไปยังแหล่งจ่ายสำรอง และเมื่อแหล่งจ่ายปกติกลับมาใช้งานได้และมีความเสถียร ATS จะสามารถโอนโหลดกลับตามตรรกะที่ตั้งโปรแกรมไว้.
สำหรับผู้ซื้อที่กำลังเปรียบเทียบผลิตภัณฑ์ VIOX หน้าผลิตภัณฑ์ ATS เป็นหมวดหมู่ผลิตภัณฑ์หลักสำหรับโซลูชันการสลับแหล่งจ่ายไฟอัตโนมัติ.
ความหมายของ Dual Power ATS โดยสรุป
| ระยะ | ความหมายเชิงปฏิบัติ |
|---|---|
| สวิตช์สลับแหล่งจ่ายไฟอัตโนมัติแบบสองแหล่งจ่าย | สวิตช์อัตโนมัติสำหรับแหล่งจ่ายไฟสองแหล่ง |
| Dual power ATS | ชื่อย่อของสวิตช์สลับแหล่งจ่ายไฟอัตโนมัติแบบสองแหล่งจ่าย |
| Dual source ATS | เน้นย้ำถึงแหล่งจ่ายไฟขาเข้าสองแหล่ง |
| สวิตช์สลับการทำงานอัตโนมัติ | คำศัพท์ทางการค้าทั่วไปสำหรับการสลับแหล่งจ่ายไฟอัตโนมัติ |
| สวิตช์สลับแหล่งจ่ายไฟอัตโนมัติแบบสองแหล่งจ่าย | คำแปลทางเลือกที่มักใช้ในรายการสินค้าของผู้จัดจำหน่าย |
| 2P ATS | การสลับสายไลน์และสายนิวทรัลสำหรับระบบไฟฟ้าเฟสเดียว |
| 3P ATS | การสลับระบบไฟฟ้าสามเฟสสามสายโดยไม่ใช้สายนิวทรัล |
| 4P ATS | การถ่ายโอนระบบสามเฟสรวมนิวทรัล |
| PC Class ATS | อุปกรณ์สลับแหล่งจ่ายแบบสวิตช์ จำเป็นต้องมีระบบป้องกันไฟฟ้าลัดวงจรที่ต้นทาง |
| CB Class ATS | การออกแบบ ATS แบบใช้เบรกเกอร์พร้อมกลไกตัดตอนไฟฟ้า |
Dual Power ATS กับ ATS มาตรฐาน: มีความแตกต่างกันหรือไม่?
ในแคตตาล็อกของผู้จัดจำหน่ายหลายแห่ง คำว่า “dual power ATS” และ “automatic transfer switch” หมายถึงอุปกรณ์พื้นฐานชนิดเดียวกัน คือ ATS ที่ทำหน้าที่สลับระหว่างสองแหล่งจ่าย โดยวลี dual power เป็นเพียงการระบุให้ชัดเจนว่าเป็นการออกแบบสำหรับสองแหล่งจ่าย.
อย่างไรก็ตาม คำนี้มักใช้เรียกอุปกรณ์สลับแหล่งจ่ายขนาดกะทัดรัดแบบติดตั้งบนราง DIN, แบบหล่อขึ้นรูป (molded-case) หรือแบบใช้มอเตอร์ ซึ่งใช้ในระบบที่อยู่อาศัย อาคารพาณิชย์ โทรคมนาคม เครื่องกำเนิดไฟฟ้า และอุตสาหกรรมเบา ดังนั้นผู้ซื้อไม่ควรพิจารณาเพียงแค่ชื่อเรียกเท่านั้น รายละเอียดทางเทคนิคที่สำคัญที่ต้องตรวจสอบมีดังนี้:
- จำนวนขั้ว
- กระแสไฟฟ้าที่กำหนด
- แรงดันไฟฟ้าที่กำหนด (Rated voltage)
- ประเภทการถ่ายโอน
- รูปแบบการเปลี่ยนผ่าน
- ประเภทแหล่งจ่าย
- แรงดันไฟฟ้าควบคุม
- การประสานงานเมื่อเกิดไฟฟ้าลัดวงจร
- ข้อกำหนดในการสลับสายศูนย์ (Neutral)
- การจัดวางขั้วต่อสายไฟ
หากคุณต้องการทราบความหมายของคำย่อพื้นฐานก่อน โปรดดูคู่มือของ VIOX ที่ ชื่อเต็มของ ATS ในระบบไฟฟ้า.
สวิตช์ถ่ายโอนอัตโนมัติแบบ Dual Power ทำงานอย่างไร?

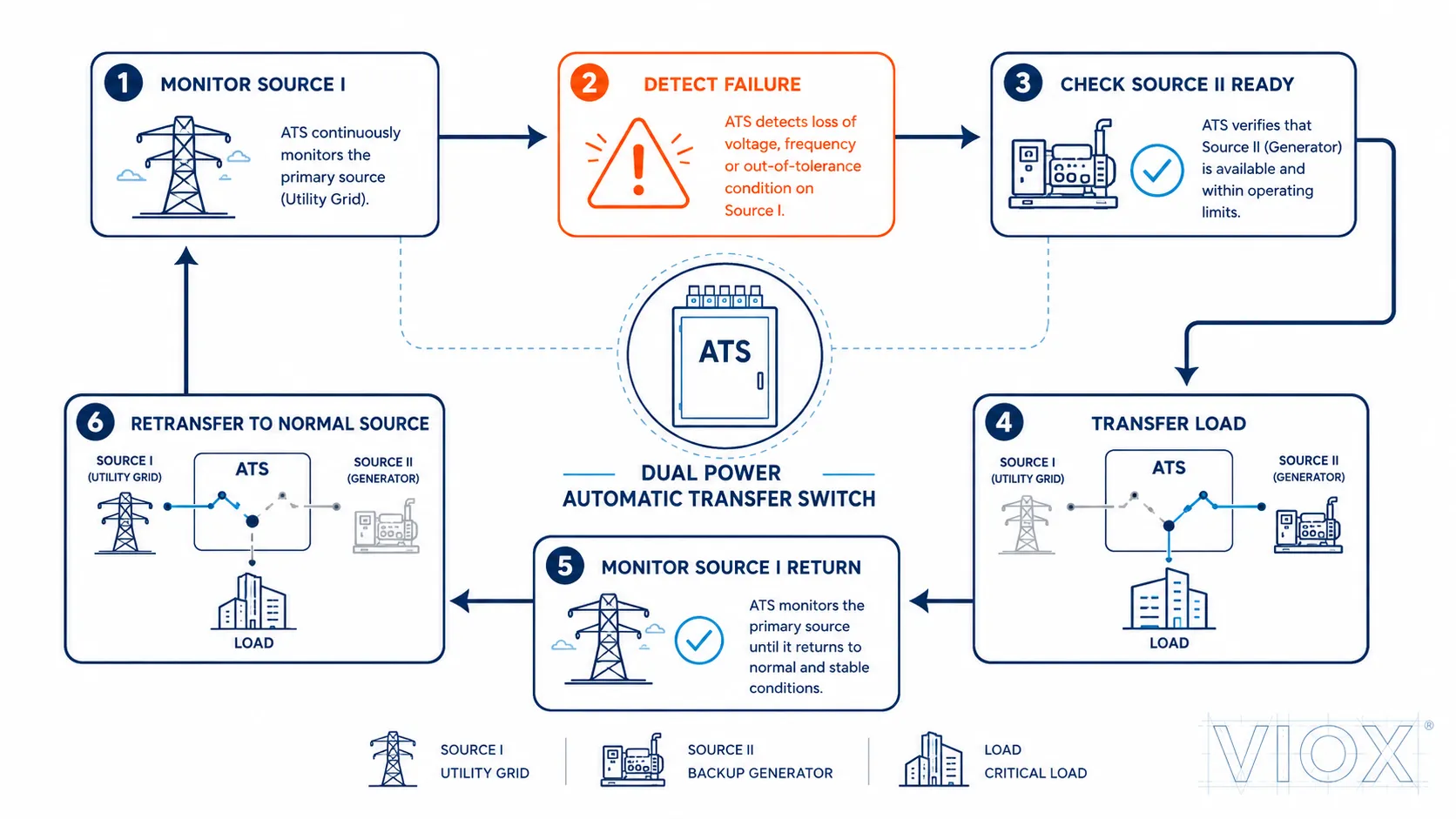

ATS แบบแหล่งจ่ายคู่ทำงานโดยการตรวจสอบแหล่งจ่ายไฟขาเข้าสองแหล่ง และเชื่อมต่อโหลดเข้ากับแหล่งจ่ายที่ยอมรับได้เพียงแหล่งเดียวในขณะใดขณะหนึ่ง.
ตรรกะการถ่ายโอนโดยทั่วไปมีดังนี้:
| สเต็ป | หน้าที่ของ ATS แบบแหล่งจ่ายคู่ | ทำไมมันจึงสำคัญ |
|---|---|---|
| 1 | ตรวจสอบแหล่งจ่ายที่ 1 และแหล่งจ่ายที่ 2 | ตรวจจับแรงดันไฟฟ้าตก การสูญเสียเฟส หรือความล้มเหลวของแหล่งจ่าย |
| 2 | รักษาการจ่ายไฟให้โหลดบนแหล่งจ่ายที่ต้องการ | การทำงานปกติจะใช้แหล่งจ่ายไฟหลัก |
| 3 | ตรวจจับความผิดปกติของแหล่งจ่ายไฟ | ป้องกันไม่ให้โหลดทำงานกับแหล่งจ่ายไฟที่ขัดข้องหรือไม่เสถียร |
| 4 | ตรวจสอบความพร้อมของแหล่งจ่ายไฟสำรอง | ป้องกันการสลับไปยังแหล่งจ่ายไฟที่ไม่มีกระแสหรือไม่มีความเสถียร |
| 5 | ตัดวงจรจากแหล่งจ่ายไฟปกติ | ป้องกันการเชื่อมต่อแหล่งจ่ายไฟทั้งสองแหล่งเข้าด้วยกัน |
| 6 | เชื่อมต่อวงจรจากแหล่งจ่ายไฟสำรอง | จ่ายกระแสไฟฟ้าให้กับโหลดตามปกติ |
| 7 | ตรวจสอบการกลับมาของแหล่งจ่ายปกติ | เตรียมการสลับแหล่งจ่ายกลับหลังจากสถานะการทำงานคงที่ |
| 8 | สลับแหล่งจ่ายกลับหากมีการตั้งโปรแกรมไว้ | นำระบบกลับสู่การทำงานตามปกติ |
ลำดับการทำงานนี้มีรายละเอียดเพิ่มเติมในคู่มือของ VIOX เกี่ยวกับ วิธีการทำงานของสวิตช์สลับแหล่งจ่ายอัตโนมัติ (ATS).

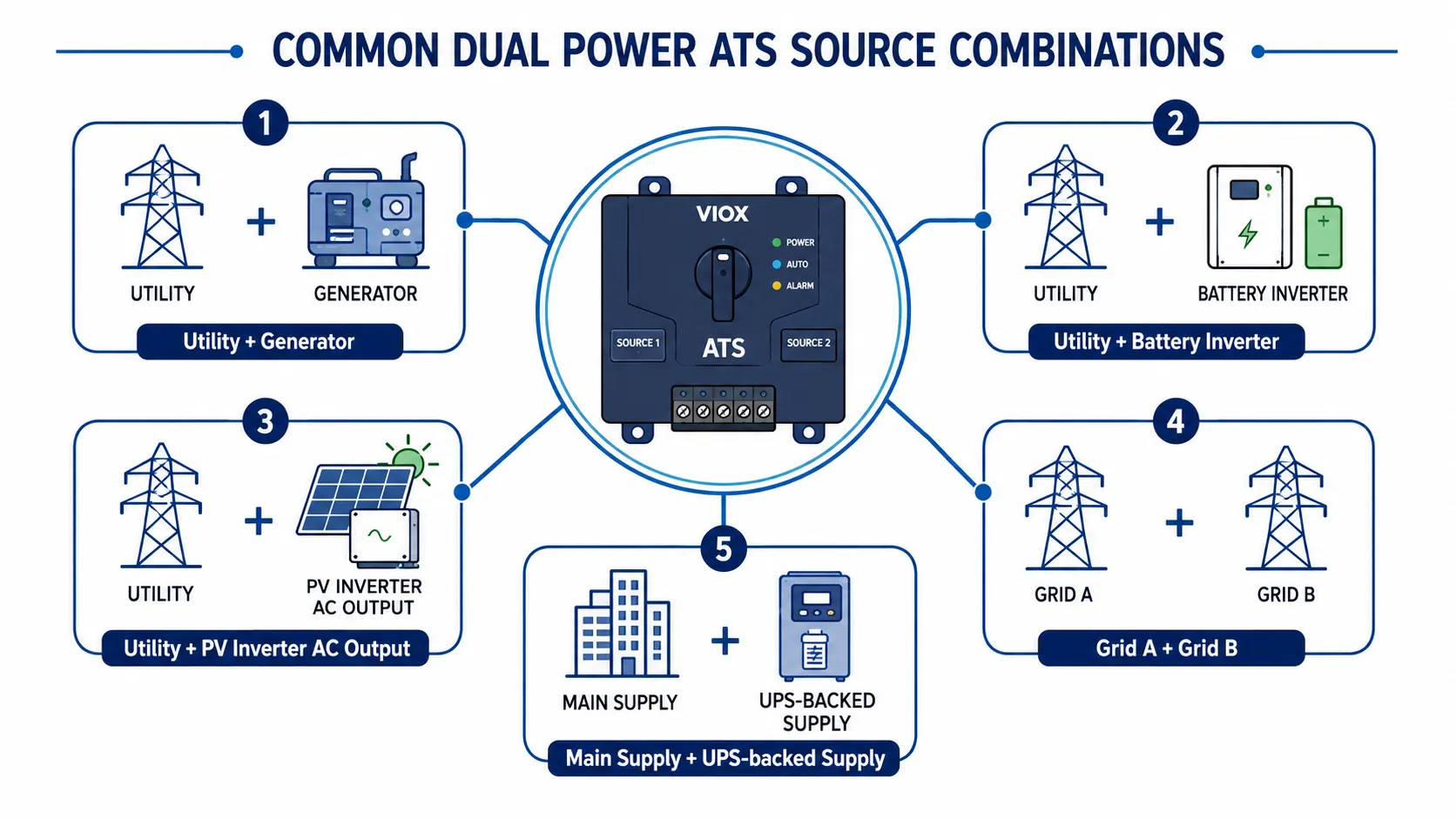

รูปแบบการรวมแหล่งจ่ายไฟคู่ที่พบบ่อย
คำว่าแหล่งจ่ายไฟคู่ไม่ได้หมายความว่าแหล่งจ่ายทั้งสองจะต้องเป็นไฟฟ้าจากการไฟฟ้าและเครื่องปั่นไฟเสมอไป การเลือกใช้ ATS ที่ถูกต้องขึ้นอยู่กับว่าแหล่งจ่ายทั้งสองนั้นคืออะไร.
| แหล่งจ่ายไฟ 1 | แหล่งจ่ายไฟ 2 | การใช้งานทั่วไป |
|---|---|---|
| ระบบโครงข่ายไฟฟ้าหลัก | เครื่องกำเนิดไฟฟ้าดีเซลหรือก๊าซ | ระบบไฟฟ้าสำรองสำหรับอาคาร สถานีสูบน้ำ และระบบสำรองเชิงพาณิชย์ |
| ระบบโครงข่ายไฟฟ้าหลัก | เอาต์พุตไฟฟ้ากระแสสลับจากอินเวอร์เตอร์แบตเตอรี่ | ระบบไฟฟ้าสำรองสำหรับที่อยู่อาศัย โทรคมนาคม และธุรกิจขนาดเล็ก |
| ระบบโครงข่ายไฟฟ้าหลัก | เอาต์พุตไฟฟ้ากระแสสลับจากอินเวอร์เตอร์โซลาร์เซลล์ | การสลับแหล่งจ่ายไฟสำรองหรือลำดับความสำคัญของแหล่งจ่ายโดยใช้พลังงานแสงอาทิตย์ร่วม |
| โครงข่ายไฟฟ้า A | โครงข่ายไฟฟ้า B | แหล่งจ่ายไฟฟ้าสำรองสำหรับระบบที่มีความสำคัญสูง |
| แหล่งจ่ายไฟฟ้าหลัก | แหล่งจ่ายไฟฟ้าผ่านเครื่องสำรองไฟ (UPS) | ห้องไอที ระบบควบคุม และระบบสื่อสาร |
| เครื่องกำเนิดไฟฟ้า A | เครื่องกำเนิดไฟฟ้า B | ระบบเครื่องกำเนิดไฟฟ้าสำรอง |
สำหรับโหลดที่มีความสำคัญซึ่งต้องการการสลับแหล่งจ่ายไฟระหว่างสองแหล่งที่มีกระแสไฟฟ้าอย่างรวดเร็วมาก ATS แบบกลไกทั่วไปอาจไม่เพียงพอ ในกรณีดังกล่าว ให้เปรียบเทียบ ATS กับการสลับแหล่งจ่ายไฟแบบสถิต (Static Transfer Switching) โดยใช้ VIOX คู่มือเปรียบเทียบ ATS กับ STS.
ประเภทหลักของสวิตช์สลับแหล่งจ่ายไฟอัตโนมัติแบบคู่ (Dual Power ATS)

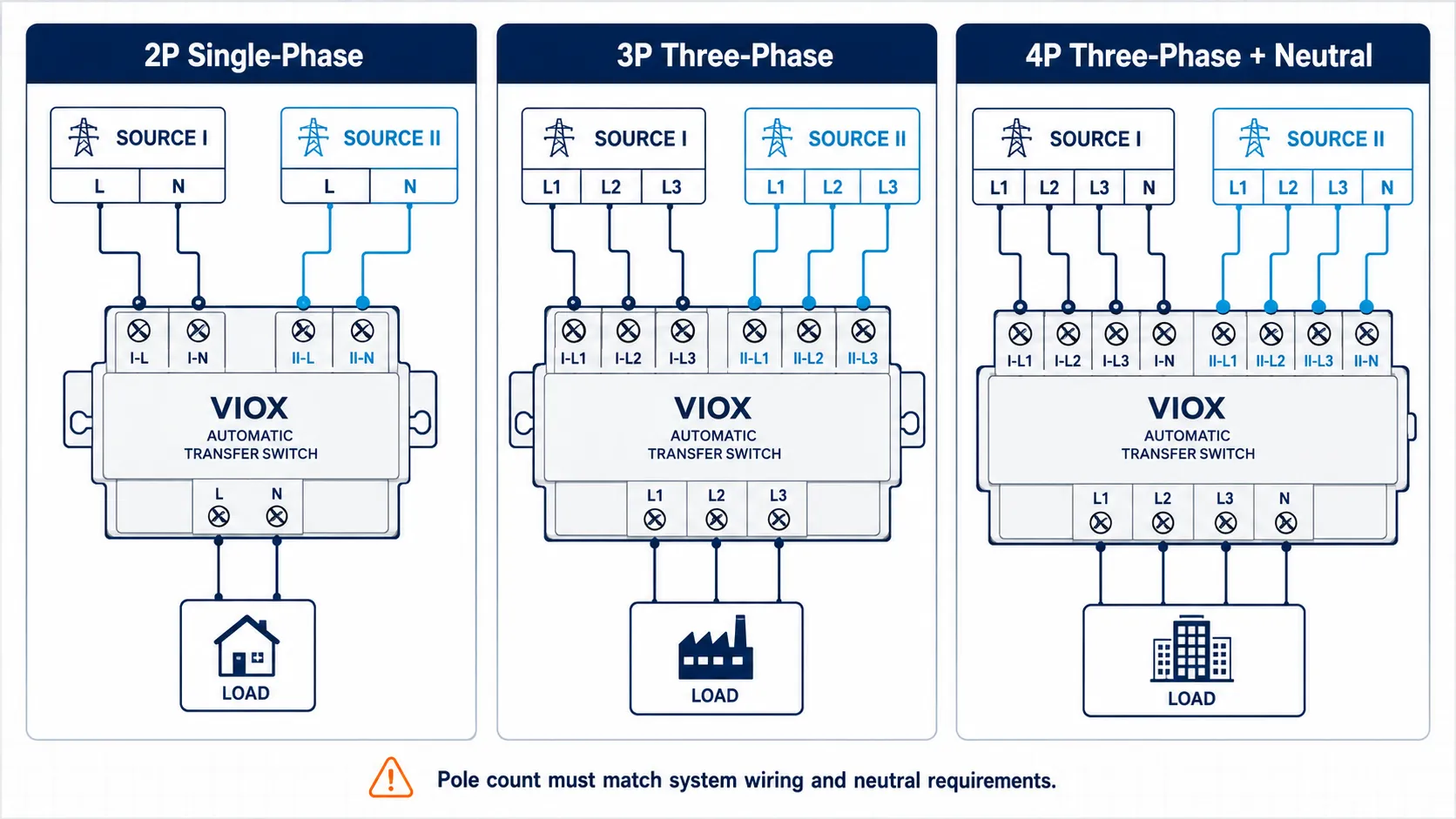

ATS แบบคู่ 2 โพล
เป็ สวิตช์สลับแหล่งจ่ายไฟอัตโนมัติแบบ 2 โพล มักใช้สำหรับระบบไฟฟ้าเฟสเดียวที่จำเป็นต้องสลับทั้งสายไลน์และสายนิวทรัล โดยทั่วไปจะพบได้ในที่พักอาศัยขนาดเล็ก งานพาณิชยกรรมขนาดเบา ระบบโทรคมนาคม และระบบสำรองไฟจากอินเวอร์เตอร์.
ใช้ 2P เฉพาะเมื่อระบบไฟฟ้าและโหลดเป็นแบบเฟสเดียวอย่างแท้จริง และการจัดวางการสลับสายนิวทรัลเป็นไปตามมาตรฐานท้องถิ่นและคำแนะนำของอุปกรณ์.
ATS แบบจ่ายไฟคู่ 3P
เป็ ATS แบบ 3 โพล อาจใช้สำหรับระบบไฟฟ้าสามเฟสสามสายในกรณีที่โหลดหรือระบบจำหน่ายไฟฟ้าไม่จำเป็นต้องใช้สายนิวทรัล.
ห้ามใช้ 3P หากโหลดต้องการการสลับสายนิวทรัล หรือหากการออกแบบระบบกำหนดให้ต้องมีการแยกสายนิวทรัล ในกรณีดังกล่าว โดยปกติแล้ว 4P จะเป็นทางเลือกที่ถูกต้อง.
ATS แบบจ่ายไฟคู่ 4P
เป็ ATS 4 ขั้ว ทำการสลับสามเฟสรวมถึงสายนิวทรัล มักใช้ในระบบไฟฟ้าสามเฟสสี่สายที่จำเป็นต้องมีการสลับสายนิวทรัลหรือมีการระบุไว้ในข้อกำหนด.
การสลับสายศูนย์ (Neutral switching) มีความสำคัญต่อระบบสายดิน การจัดวางสายศูนย์ของเครื่องกำเนิดไฟฟ้า พฤติกรรมของกระแสไฟฟ้ารั่ว และการปฏิบัติตามกฎระเบียบการเดินสายไฟในท้องถิ่น.

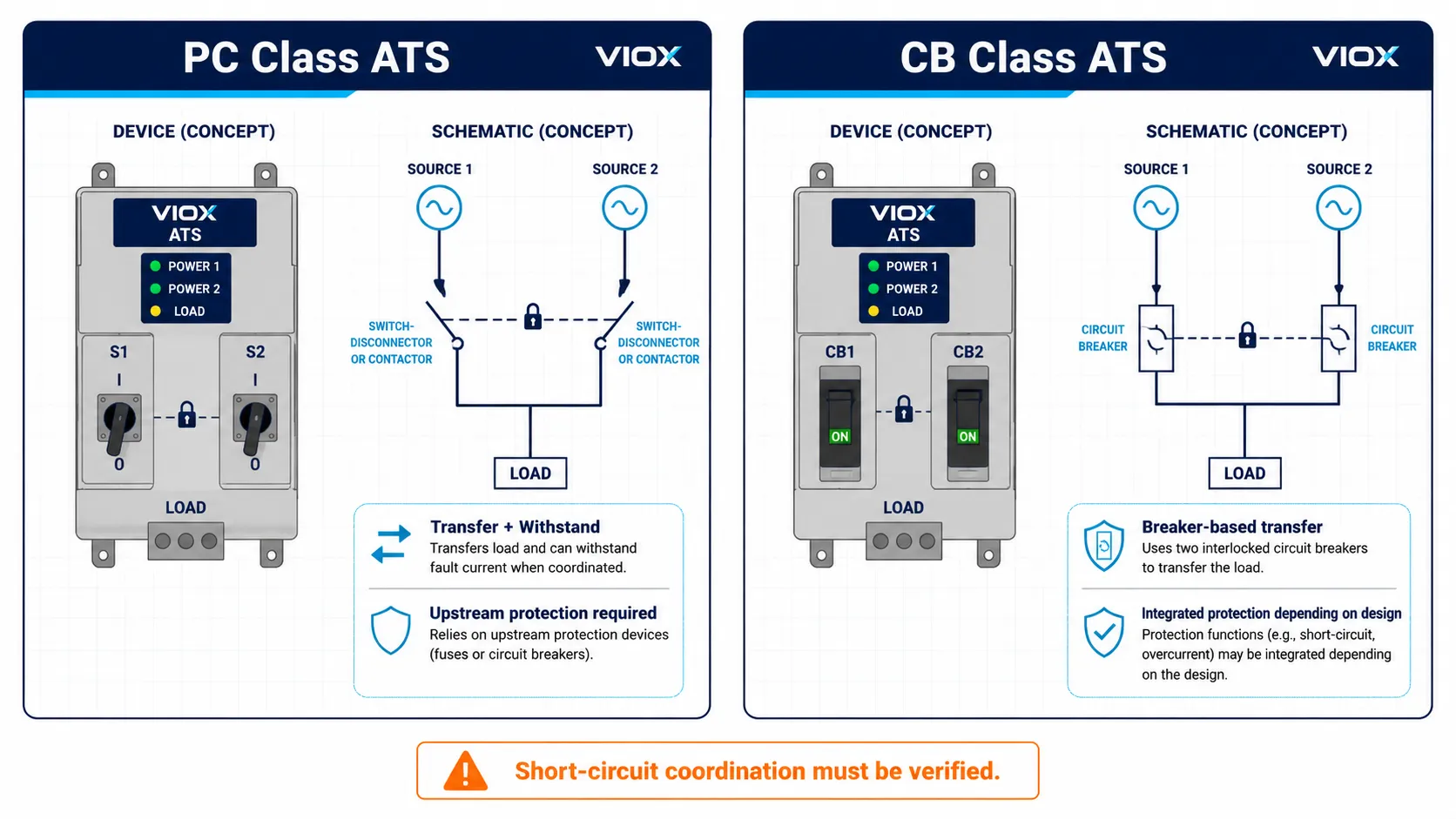

สวิตช์ถ่ายโอนแหล่งจ่ายอัตโนมัติ (ATS) แบบ PC Class
อุปกรณ์ ATS แบบ PC Class เป็นอุปกรณ์ถ่ายโอนแบบใช้สวิตช์ ซึ่งได้รับการออกแบบมาเพื่อถ่ายโอนกระแสโหลดและทนต่อกระแสลัดวงจรภายในพิกัดของอุปกรณ์ แต่โดยปกติแล้วจะไม่ตัดกระแสลัดวงจรที่เกิดขึ้นในวงจรด้านโหลดด้วยตัวเอง.
นั่นหมายความว่าการป้องกันที่ต้นทางมีความสำคัญอย่างยิ่ง หากเกิดความผิดปกติที่ด้านโหลด อุปกรณ์ป้องกันต้นทาง เช่น MCB, MCCB หรือฟิวส์ จะต้องตัดวงจรก่อนที่หน้าสัมผัสของ ATS จะได้รับความเสียหาย.
สำหรับรายละเอียดความแตกต่าง โปรดดูที่ คู่มือการเลือก ATS ระหว่าง PC Class กับ CB Class.
สวิตช์ถ่ายโอนแหล่งจ่ายอัตโนมัติ (ATS) แบบ CB Class
การออกแบบ ATS ประเภท CB ใช้กลไกของเซอร์กิตเบรกเกอร์หรือชุดสลับแหล่งจ่ายที่ใช้เบรกเกอร์เป็นพื้นฐาน ซึ่งอาจมีการป้องกันกระแสเกินและการตัดวงจรเมื่อเกิดความผิดปกติรวมอยู่ด้วย ขึ้นอยู่กับการออกแบบและพิกัดของผลิตภัณฑ์นั้นๆ.
ATS ประเภท CB มักถูกพิจารณาเลือกใช้เมื่อมีการติดตั้งที่จุดรับไฟหลัก ในตู้จ่ายไฟขนาดใหญ่ หรือในกรณีที่อุปกรณ์สลับแหล่งจ่ายจำเป็นต้องทำหน้าที่เป็นเบรกเกอร์ด้วย.
สวิตช์สลับแหล่งจ่ายอัตโนมัติแบบมอเตอร์คู่ (Dual Motor Automatic Transfer Switch)
การออกแบบ ATS แบบเคสหล่อ (Molded-case) บางรุ่นใช้กลไกขับเคลื่อนด้วยมอเตอร์เพื่อควบคุมชุดสลับสองชุด โดยมีระบบอินเตอร์ล็อกทั้งทางกลและทางไฟฟ้า ซึ่งบางครั้งอาจถูกค้นหาด้วยคำว่า ATS แบบเคสหล่อชนิดมอเตอร์คู่ (molded case dual motor ATS).
ประเด็นสำคัญที่ต้องตรวจสอบไม่ใช่แค่กลไกของมอเตอร์เท่านั้น แต่ยังรวมถึง:
- การออกแบบระบบอินเตอร์ล็อก
- เวลาในการสลับแหล่งจ่าย
- กระแสไฟฟ้าที่กำหนด
- แรงดันไฟฟ้าที่กำหนด (Rated voltage)
- พิกัดกระแสลัดวงจร
- ข้อกำหนดในการป้องกันทางด้านต้นทาง
- ฟังก์ชันการควบคุม
- วิธีการใช้งานแบบแมนนวล
การสลับแหล่งจ่ายแบบเปิด (Open Transition), แบบปิด (Closed Transition) และแบบหน่วงเวลา (Delayed Transition)
ผลิตภัณฑ์ ATS สองแหล่งจ่ายที่มีขนาดกะทัดรัดที่สุดคือ การสลับแหล่งจ่ายแบบเปิด (Open-transition) อุปกรณ์ประเภทนี้จะตัดการเชื่อมต่อจากแหล่งจ่ายหนึ่งก่อนที่จะเชื่อมต่อไปยังอีกแหล่งจ่ายหนึ่ง เพื่อป้องกันการขนานกันโดยไม่ได้ตั้งใจของแหล่งจ่ายสองแหล่งที่ไม่ได้ซิงโครไนซ์กัน.
| ประเภทการเปลี่ยน | วิธีการทำงาน | เรื่องทั่วไปใช้ |
|---|---|---|
| การสลับแหล่งจ่ายแบบ Open Transition | ตัดการเชื่อมต่อจากแหล่งจ่ายหนึ่งก่อนที่จะเชื่อมต่อกับอีกแหล่งจ่ายหนึ่ง | ระบบเครื่องกำเนิดไฟฟ้า อินเวอร์เตอร์ และระบบแหล่งจ่ายคู่ทั่วไปส่วนใหญ่ |
| การสลับแหล่งจ่ายแบบ Delayed Transition | เพิ่มการหน่วงเวลาในสถานะปิด (Off) ระหว่างแหล่งจ่ายโดยเจตนา | โหลดมอเตอร์ โหลดหม้อแปลง และการลดลงของแรงดันไฟฟ้าตกค้าง |
| การสลับแหล่งจ่ายแบบขนาน (Closed transition) | การขนานแหล่งจ่ายไฟสองแหล่งที่ซิงโครไนซ์กันอย่างเหมาะสมในช่วงเวลาสั้นๆ | ระบบเฉพาะทางที่มีการควบคุมการซิงโครไนซ์แหล่งจ่าย |
อย่าทึกทักเอาเองว่า ATS แบบแหล่งจ่ายคู่จะสามารถถ่ายโอนพลังงานได้โดยไม่หยุดชะงัก หากโหลดไม่สามารถทนต่อการหยุดชะงักได้ ระบบอาจจำเป็นต้องใช้ UPS, STS หรือสถาปัตยกรรมพลังงานรูปแบบอื่น.
สำหรับข้อมูลเชิงลึกเกี่ยวกับการเลือกโหมดการถ่ายโอน โปรดดูบทความของ VIOX เรื่อง ATS แบบ Open Transition เทียบกับ Closed Transition.
วิธีการเลือกสวิตช์สลับแหล่งจ่ายไฟอัตโนมัติ (Dual Power Automatic Transfer Switch)
| รายการที่ต้องเลือก | สิ่งที่ต้องตรวจสอบ | ข้อผิดพลาดทั่วไป |
|---|---|---|
| จำนวนขั้ว | 2P, 3P หรือ 4P | การซื้อแบบ 2P สำหรับระบบไฟฟ้าสามเฟส |
| กระแสไฟฟ้าที่กำหนด | กระแสโหลดและการขยายตัวในอนาคต | การเลือกโดยพิจารณาจากขนาดเครื่องกำเนิดไฟฟ้าเพียงอย่างเดียว |
| แรงดันไฟฟ้าที่กำหนด | 220V, 230V, 240V, 400V, 415V หรือแรงดันไฟฟ้าของระบบอื่นๆ | การละเลยความแตกต่างระหว่างแรงดันควบคุมและแรงดันไฟฟ้าของระบบ |
| ประเภทของแหล่งจ่ายไฟ | ระบบโครงข่ายไฟฟ้า, เครื่องกำเนิดไฟฟ้า, อินเวอร์เตอร์, เอาต์พุตไฟฟ้ากระแสสลับจากโซลาร์เซลล์, เครื่องสำรองไฟฟ้า (UPS) | สมมติว่า ATS ทุกตัวสามารถทำงานร่วมกับแหล่งจ่ายไฟทุกประเภทได้ |
| ประเภทของ ATS (ATS class) | ประเภท PC (PC class) หรือประเภท CB (CB class) | การพิจารณา ATS ประเภท PC ให้เป็นเสมือนเซอร์กิตเบรกเกอร์ |
| ประเภทการสลับแหล่งจ่าย | การสับเปลี่ยนแบบเปิด (Open), แบบหน่วงเวลา (Delayed) หรือแบบปิด (Closed) | การคาดหวังว่าจะไม่มีการหยุดชะงักของกระแสไฟฟ้าจากการสับเปลี่ยนแบบเปิด (Open transition) |
| การประสานงานด้านการลัดวงจร | เซอร์กิตเบรกเกอร์/ฟิวส์ต้นทาง และค่า SCCR/WCR ของ ATS | การติดตั้ง ATS โดยไม่มีการประสานงานด้านการป้องกันที่เหมาะสม |
| การสลับสายศูนย์ (Neutral switching) | การใช้ 2P หรือ 4P ในกรณีที่จำเป็นต้องมีการสลับสายศูนย์ | การปล่อยให้สายศูนย์เชื่อมต่ออยู่ทั้งที่ควรจะมีการสลับ |
| ฟังก์ชันของตัวควบคุม | แรงดันตก/เกิน, ไฟขาดเฟส, การหน่วงเวลา, การสตาร์ทเครื่องกำเนิดไฟฟ้า | การซื้อเฉพาะตัวสวิตช์โดยไม่มีตรรกะการควบคุมที่จำเป็น |
| การใช้งานแบบแมนนวล (Manual operation) | คันโยกแบบแมนนวล การใช้งานฉุกเฉิน และระบบล็อก (Lockout) | การละเลยการบำรุงรักษาและการใช้งานในกรณีฉุกเฉิน |

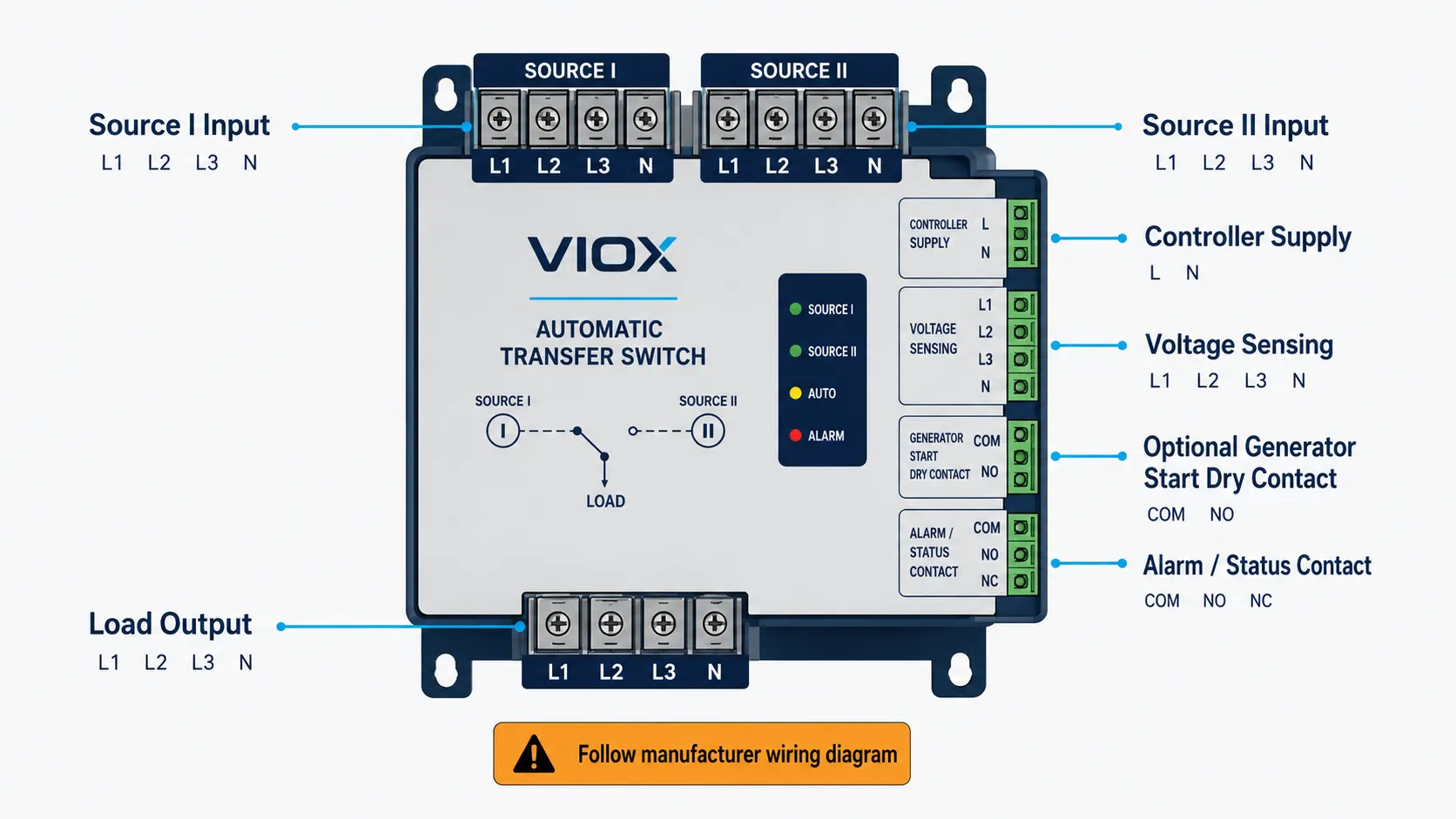

พื้นฐานการเดินสายไฟและขั้วต่อของสวิตช์สลับแหล่งจ่ายไฟอัตโนมัติ (ATS) แบบแหล่งจ่ายคู่
โดยทั่วไปสวิตช์สลับแหล่งจ่ายไฟอัตโนมัติแบบแหล่งจ่ายคู่จะประกอบด้วย:
- ขั้วต่ออินพุตแหล่งจ่ายที่ 1 (Source I)
- ขั้วต่ออินพุตแหล่งจ่ายที่ 2 (Source II)
- ขั้วต่อเอาต์พุตสำหรับโหลด
- ขั้วต่อแหล่งจ่ายไฟสำหรับชุดควบคุม
- ขั้วต่อสำหรับตรวจวัดแรงดันไฟฟ้า
- หน้าสัมผัสเสริมสำหรับสั่งสตาร์ทเครื่องกำเนิดไฟฟ้า
- หน้าสัมผัสเสริมสำหรับแจ้งเตือนหรือแสดงสถานะ
ชื่อเรียกของขั้วต่อที่แน่นอนจะขึ้นอยู่กับผลิตภัณฑ์ โดยทั่วไปมักใช้ชื่อดังนี้:
| ป้ายระบุ | ความหมาย |
|---|---|
| I / แหล่งจ่าย I | แหล่งจ่ายปกติหรือแหล่งจ่ายหลัก |
| II / แหล่งจ่าย II | แหล่งจ่ายไฟสำรองหรือแหล่งจ่ายไฟทางเลือก |
| โหลด / เอาต์พุต | ขั้วต่อสำหรับจ่ายไฟไปยังโหลด |
| เอ็น | ขั้วต่อสายศูนย์ (Neutral) ในกรณีที่ใช้งาน |
| L1/L2/L3 | ขั้วต่อสายไฟสำหรับระบบสามเฟส |
| อัตโนมัติ / แมนนวล | การเลือกโหมดการทำงาน |
| การเริ่มทำงานของเครื่องกำเนิดไฟฟ้า | หน้าสัมผัสแห้ง (Dry contact) สำหรับสัญญาณเริ่มทำงานของเครื่องกำเนิดไฟฟ้า |
ต้องปฏิบัติตามแผนผังการเดินสายของผู้ผลิตเสมอ ATS แบบแหล่งจ่ายคู่ไม่ใช่แค่สวิตช์สลับทางธรรมดา แต่ตัวควบคุม, ระบบอินเตอร์ล็อก, วงจรตรวจจับ และขั้วต่อกำลังไฟฟ้าทั้งหมดจะต้องสอดคล้องกับการออกแบบระบบ.

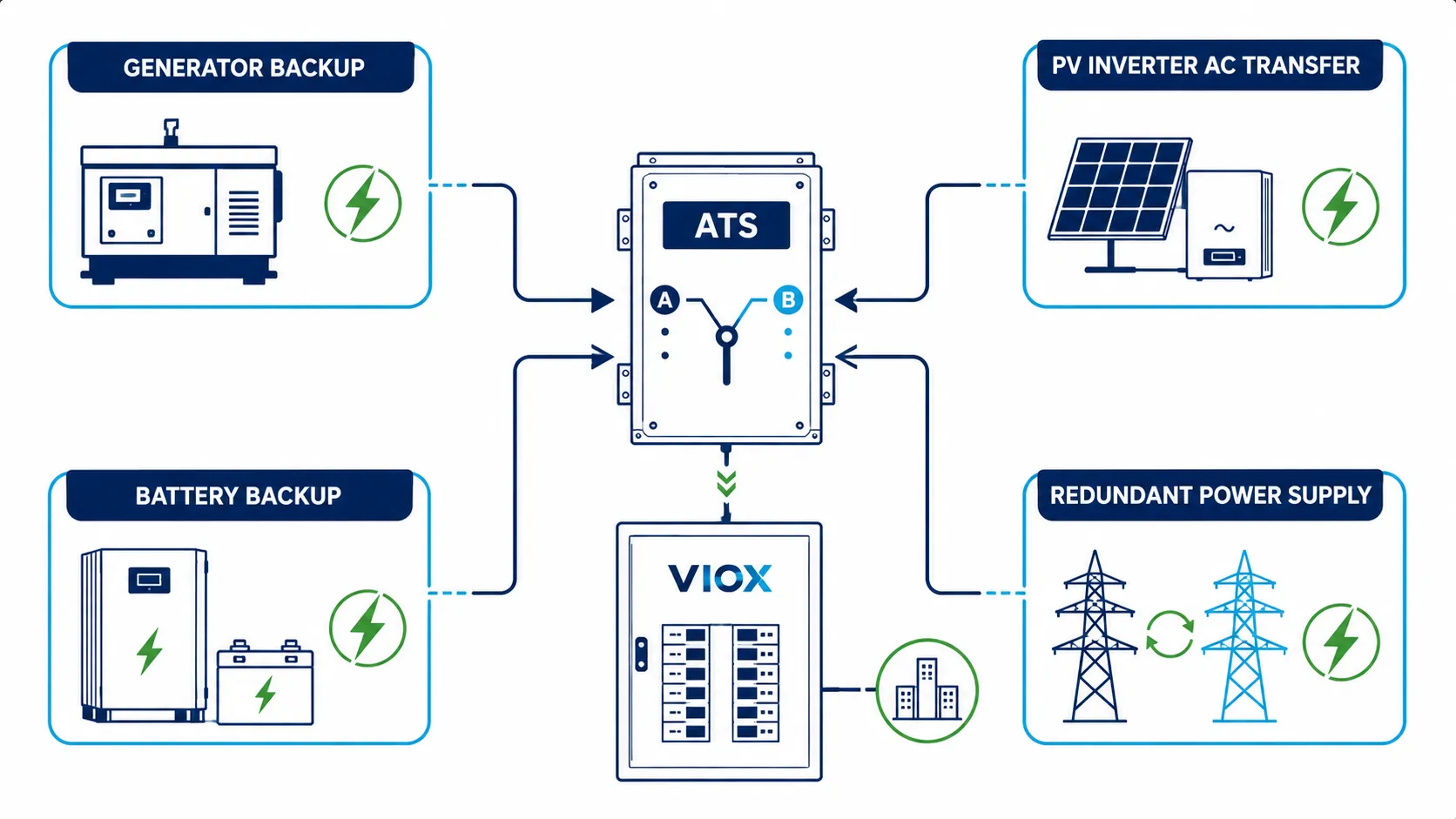

ATS แบบแหล่งจ่ายคู่สำหรับระบบสำรองไฟจากเครื่องกำเนิดไฟฟ้า
การสำรองไฟด้วยเครื่องกำเนิดไฟฟ้าเป็นการใช้งาน ATS แบบแหล่งจ่ายคู่ที่พบบ่อยที่สุด โดย ATS จะทำหน้าที่ตรวจสอบไฟจากการไฟฟ้า ส่งสัญญาณเริ่มทำงานไปยังเครื่องกำเนิดไฟฟ้าหากจำเป็น รอจนกว่าแรงดันไฟฟ้าจากเครื่องกำเนิดไฟฟ้าจะคงที่ แล้วจึงทำการสลับโหลด.
การตรวจสอบที่สำคัญประกอบด้วย:
- ความเข้ากันได้ของสัญญาณเริ่มทำงานของเครื่องกำเนิดไฟฟ้า
- ระยะเวลาหน่วงในการอุ่นเครื่องเครื่องกำเนิดไฟฟ้า
- ระยะเวลาหน่วงในการสลับแหล่งจ่ายกลับ
- รูปแบบการต่อลงดินของสายนิวทรัล
- เสถียรภาพของแรงดันและความถี่ของเครื่องกำเนิดไฟฟ้า
- กระแสขณะเริ่มเดินเครื่องของโหลด
- พิกัดกระแสลัดวงจรของ ATS
อย่าเปรียบเทียบเฉพาะเวลาในการสลับของ ATS เมื่อมีเครื่องกำเนิดไฟฟ้าเข้ามาเกี่ยวข้อง เนื่องจากเวลาในการสตาร์ทและสร้างเสถียรภาพของเครื่องกำเนิดไฟฟ้ามักเป็นปัจจัยหลักของระยะเวลาไฟฟ้าดับทั้งหมด สำหรับรายละเอียดเรื่องเวลา โปรดดูที่ คู่มือเวลาการสลับของ ATS ของ VIOX.
อุปกรณ์สลับแหล่งจ่ายไฟอัตโนมัติ (ATS) แบบแหล่งจ่ายคู่สำหรับระบบโซลาร์เซลล์ แบตเตอรี่ และอินเวอร์เตอร์
การค้นหาคำว่า “โรงงานผลิต ATS สำหรับระบบโซลาร์เซลล์” และ “สวิตช์สลับแหล่งจ่ายอัตโนมัติสำหรับระบบสำรองไฟแบตเตอรี่” แสดงให้เห็นว่าผู้ใช้งานจำนวนมากกำลังนำอุปกรณ์ ATS ไปประยุกต์ใช้กับระบบพลังงานแสงอาทิตย์และระบบกักเก็บพลังงาน.
วิธีนี้สามารถใช้งานได้ แต่พฤติกรรมของแหล่งจ่ายไฟจะแตกต่างจากเครื่องกำเนิดไฟฟ้า:
- เอาต์พุตของอินเวอร์เตอร์อาจมีข้อจำกัดด้านกระแสไฟฟ้า.
- อินเวอร์เตอร์บางรุ่นไม่ได้ถูกออกแบบมาให้ทำงานขนานกัน.
- การเชื่อมต่อสายนิวทรัล (Neutral bonding) อาจมีการเปลี่ยนแปลงระหว่างโหมดการทำงานจากสายส่งไฟฟ้าและโหมดสำรองไฟ.
- ความล่าช้าในการสลับแหล่งจ่ายอาจส่งผลกระทบต่อโหลดที่มีความละเอียดอ่อน.
- ระบบบางประเภทจำเป็นต้องใช้อุปกรณ์สลับแหล่งจ่ายที่ได้รับการรับรองให้ใช้งานร่วมกับอินเวอร์เตอร์ได้.
- การสลับฝั่ง DC ไม่เหมือนกับการสลับฝั่ง AC ของ ATS.
หาก ATS อยู่ในฝั่ง AC ของอินเวอร์เตอร์หรือระบบสำรองไฟโซลาร์เซลล์ โปรดตรวจสอบคู่มืออินเวอร์เตอร์ก่อนเลือกใช้ ATS อย่าทึกทักเอาเองว่า ATS ของเครื่องปั่นไฟทุกรุ่นจะเหมาะกับระบบสำรองไฟของอินเวอร์เตอร์.
ATS แบบแหล่งจ่ายคู่สำหรับระบบไฟฟ้าสำรอง
ผู้ใช้บางรายค้นหาคำว่า การสลับแหล่งจ่ายไฟสำรองอัตโนมัติ, สวิตช์ถ่ายโอนแหล่งจ่ายไฟสำรอง, หรือ สวิตช์ถ่ายโอนที่มีความพร้อมใช้งานสูง. การค้นหาเหล่านี้มักมาจากงานด้านโทรคมนาคม ศูนย์ข้อมูล ระบบรักษาความปลอดภัย ระบบควบคุม หรืออุปกรณ์เครือข่าย.
ATS แบบแหล่งจ่ายคู่สามารถเลือกแหล่งจ่ายไฟอัตโนมัติได้ แต่ไม่ใช่ทางเลือกที่ดีที่สุดเสมอไปสำหรับโหลดที่มีความละเอียดอ่อนสูง ให้ใช้กฎนี้:
| ความต้องการของโหลด | แนวทางที่ดีกว่า |
|---|---|
| การหยุดชะงักช่วงสั้นๆ เป็นสิ่งที่ยอมรับได้ | ATS แบบแหล่งจ่ายคู่ชนิดกลไก |
| โหลดต้องการการจ่ายไฟต่อเนื่องระหว่างการสลับแหล่งจ่าย | UPS ร่วมกับ ATS หรือสถาปัตยกรรมที่สำรองด้วย UPS |
| โหลดต้องการการถ่ายโอนที่รวดเร็วมากระหว่างแหล่งจ่ายไฟ AC สองแหล่งที่มีกระแสไฟฟ้าอยู่ | Static transfer switch |
| แหล่งจ่ายไฟคือเครื่องกำเนิดไฟฟ้าสำรอง | โดยปกติแล้ว ATS คือทางออกที่เหมาะสม |
| แหล่งจ่ายไฟคืออินเวอร์เตอร์สำรอง | ATS อาจใช้งานได้หากคู่มือของอินเวอร์เตอร์อนุญาต |
ข้อผิดพลาดในการเลือกทั่วไป
ข้อผิดพลาดที่ 1: การเข้าใจผิดว่า ATS แบบแหล่งจ่ายคู่ทำหน้าที่เป็นอุปกรณ์ป้องกันไฟฟ้าลัดวงจร
อุปกรณ์ ATS แบบแหล่งจ่ายคู่ระดับ PC หลายรุ่นสามารถถ่ายโอนกระแสโหลดได้ แต่ไม่ใช่เซอร์กิตเบรกเกอร์ จึงจำเป็นต้องมีการประสานงานด้านการป้องกันที่ต้นทางอย่างถูกต้อง.
ข้อผิดพลาดที่ 2: การเลือกโดยพิจารณาจากพิกัดกระแสเพียงอย่างเดียว
ATS ขนาด 100A ไม่ได้หมายความว่าจะเหมาะสมกับโหลดขนาด 100A ทุกประเภท คุณยังจำเป็นต้องตรวจสอบแรงดันไฟฟ้า จำนวนขั้ว ระดับการถ่ายโอน พิกัดการทนกระแสลัดวงจร ประเภทของโหลด และประเภทของแหล่งจ่ายไฟด้วย.
ข้อผิดพลาดที่ 3: การละเลยการสลับสายศูนย์ (Neutral)
การถ่ายโอนสายศูนย์อาจมีความสำคัญอย่างยิ่งในระบบเครื่องกำเนิดไฟฟ้าและอินเวอร์เตอร์ การสลับสายศูนย์ที่ไม่ถูกต้องอาจทำให้เกิดการทริปโดยไม่จำเป็น ปัญหาเรื่องการลงกราวด์ หรือการทำงานที่ไม่ปลอดภัย.
ข้อผิดพลาดที่ 4: การคาดหวังการถ่ายโอนแบบไม่มีการหยุดชะงัก (No-Break Transfer)
อุปกรณ์ ATS แบบสองแหล่งจ่ายส่วนใหญ่จะทำให้เกิดการหยุดชะงักช่วงสั้นๆ ในระหว่างการถ่ายโอน หากโหลดไม่สามารถทนต่อการหยุดชะงักได้ ควรใช้ UPS, STS หรือสถาปัตยกรรมระบบไฟฟ้าวิกฤตที่เหมาะสม.
ข้อผิดพลาดที่ 5: การใช้ ATS ของเครื่องกำเนิดไฟฟ้าสำหรับระบบโซลาร์เซลล์หรือแบตเตอรี่สำรองโดยไม่ได้ตรวจสอบ
อินเวอร์เตอร์และระบบโซลาร์เซลล์อาจมีลักษณะการจ่ายไฟที่แตกต่างจากเครื่องกำเนิดไฟฟ้า ควรตรวจสอบความเข้ากันได้ของแหล่งจ่ายไฟเสมอ.
ข้อผิดพลาดที่ 6: การลืมคำนึงถึงแหล่งจ่ายไฟเลี้ยงตัวควบคุมและแรงดันไฟฟ้าที่ใช้ตรวจจับ
ตัวควบคุม ATS ต้องเข้ากันได้กับแรงดันไฟฟ้าของระบบและการจัดวางการตรวจจับ หากไม่ตรงกันอาจทำให้การถ่ายโอนล้มเหลว เกิดเสียงดังผิดปกติ (Chatter) หรือการตรวจจับแหล่งจ่ายไฟผิดพลาด.
คำถามที่พบบ่อย
สวิตช์สลับแหล่งจ่ายไฟอัตโนมัติแบบสองแหล่งจ่ายคืออะไร
สวิตช์สลับแหล่งจ่ายไฟอัตโนมัติแบบสองแหล่งจ่าย (Dual Power ATS) คืออุปกรณ์ที่ทำหน้าที่สลับโหลดระหว่างแหล่งจ่ายไฟสองแหล่งโดยอัตโนมัติ เช่น ระหว่างการไฟฟ้ากับเครื่องปั่นไฟ, การไฟฟ้ากับอินเวอร์เตอร์ หรือระหว่างแหล่งจ่ายจากการไฟฟ้าสองแหล่ง.
Dual Power ATS เหมือนกับ Automatic Transfer Switch (ATS) หรือไม่
ในทางปฏิบัติส่วนใหญ่ถือว่าเหมือนกัน คำว่า Dual Power ATS เน้นย้ำว่าสวิตช์ดังกล่าวมีอินพุตจากแหล่งจ่ายสองแหล่ง อย่างไรก็ตาม ประเภทของผลิตภัณฑ์ที่แน่ชัดอาจแตกต่างกันไปตามจำนวนขั้ว (Pole), คลาส, รูปแบบการสลับ (Transition type) และฟังก์ชันของตัวควบคุม.
ความแตกต่างระหว่าง Dual Power ATS กับ Automatic Changeover Switch คืออะไร
คำทั้งสองมักถูกใช้แทนกันได้ โดย Automatic Changeover Switch จะทำหน้าที่สลับแหล่งจ่ายระหว่างสองแหล่งโดยอัตโนมัติ ส่วน Dual Power ATS เป็นอุปกรณ์สลับแหล่งจ่ายไฟที่มีความเฉพาะเจาะจงมากกว่าและมีตรรกะการควบคุมอัตโนมัติ.
สวิตช์สลับแหล่งจ่ายไฟอัตโนมัติแบบ 2 ขั้ว (2 Pole ATS) ใช้สำหรับอะไร
2P ATS มักใช้สำหรับระบบไฟฟ้าเฟสเดียวที่มีการสลับทั้งสายไลน์และสายนิวทรัล โดยทั่วไปจะพบได้ในระบบสำรองไฟขนาดเล็ก ตู้ควบคุมโทรคมนาคม และวงจรสำรองไฟจากอินเวอร์เตอร์.
ฉันจำเป็นต้องใช้ ATS แบบ 3P หรือ 4P สำหรับระบบไฟฟ้าสามเฟส?
ให้ใช้แบบ 3P เฉพาะเมื่อระบบเป็นแบบสามเฟสสามสายและไม่มีความจำเป็นต้องสลับสายศูนย์ (Neutral) ให้ใช้แบบ 4P เมื่อระบบมีสายศูนย์และจำเป็นต้องมีการสลับสายศูนย์ด้วย.
ATS แบบแหล่งจ่ายคู่สามารถสลับระหว่างเครื่องกำเนิดไฟฟ้าและไฟฟ้าจากการไฟฟ้าได้หรือไม่?
ได้ นี่เป็นหนึ่งในการใช้งานที่พบบ่อยที่สุด ATS สามารถตรวจสอบความผิดปกติของไฟฟ้าจากการไฟฟ้า สั่งสตาร์ทเครื่องกำเนิดไฟฟ้า (หากรองรับ) และสลับโหลดหลังจากที่เอาต์พุตของเครื่องกำเนิดไฟฟ้ามีความเสถียรแล้ว.
ATS แบบแหล่งจ่ายคู่สามารถใช้กับระบบโซลาร์เซลล์ (PV) ได้หรือไม่?
สามารถใช้ได้ที่ด้าน AC ของระบบ PV หรืออินเวอร์เตอร์บางประเภท แต่ต้องเป็นไปตามการออกแบบของอินเวอร์เตอร์และกฎการเดินสายไฟเท่านั้น การสลับฝั่ง DC ของแผงโซลาร์เซลล์เป็นการใช้งานที่แตกต่างออกไปและไม่ควรใช้ ATS สำหรับระบบ AC มาจัดการ.
ATS แบบแหล่งจ่ายคู่มีการป้องกันการใช้กระแสเกินหรือไม่?
ไม่เสมอไป อุปกรณ์ ATS ประเภท PC Class โดยทั่วไปจำเป็นต้องมีอุปกรณ์ป้องกันกระแสเกินที่ต้นทาง ส่วนการออกแบบ ATS ประเภท CB Class อาจมีการป้องกันโดยใช้เบรกเกอร์ ขึ้นอยู่กับผลิตภัณฑ์นั้นๆ.
ATS แบบจ่ายไฟคู่เหมาะสำหรับศูนย์ข้อมูลหรือไม่?
ขึ้นอยู่กับโหลด ATS แบบกลไกอาจเหมาะสำหรับการจ่ายไฟสำรอง แต่โหลดไอทีที่มีความละเอียดอ่อนมักต้องการการสนับสนุนจาก UPS หรือการสลับเปลี่ยนแบบสแตติก (Static Transfer Switching).
ฉันควรตรวจสอบอะไรบ้างก่อนซื้อ ATS แบบจ่ายไฟคู่?
ตรวจสอบจำนวนขั้ว (Pole), พิกัดกระแส, พิกัดแรงดัน, ประเภทแหล่งจ่าย, คลาสของอุปกรณ์ (PC/CB), ประเภทการสลับเปลี่ยน, พิกัดการทนกระแสลัดวงจร, การสลับสายนิวทรัล, แรงดันไฟฟ้าของคอนโทรลเลอร์ และแผนผังการเดินสายของผู้ผลิต.
สรุป
สวิตช์สลับแหล่งจ่ายอัตโนมัติแบบจ่ายไฟคู่เป็นอุปกรณ์สลับแหล่งจ่ายอัตโนมัติสองทางที่ใช้สำหรับไฟสำรอง, ระบบจ่ายไฟสำรอง (Redundant), ระบบเครื่องกำเนิดไฟฟ้า, ระบบสำรองอินเวอร์เตอร์, การสลับเอาต์พุต AC จากโซลาร์เซลล์ และการสลับแหล่งจ่ายในงานอุตสาหกรรม.
ในการเลือกรุ่นที่เหมาะสม อย่าพึ่งพาเพียงแค่คำว่า “จ่ายไฟคู่” เท่านั้น ให้ยืนยันข้อมูลดังนี้:
- การกำหนดค่าแบบ 2P, 3P หรือ 4P
- พิกัดกระแสและแรงดันไฟฟ้า
- การรวมแหล่งจ่ายไฟ
- ประเภท PC (PC class) หรือประเภท CB (CB class)
- การสลับแบบเปิด แบบหน่วงเวลา หรือแบบปิด
- ข้อกำหนดในการสลับสายศูนย์ (Neutral)
- การประสานงานการป้องกันต้นทาง
- แรงดันไฟฟ้าของตัวควบคุมและอุปกรณ์ตรวจจับ
- ความเข้ากันได้ของแผนผังการเดินสายไฟ
ATS ที่ถูกต้องไม่ใช่แค่เพียงรุ่นที่เหมาะสมกับพิกัดกระแสไฟฟ้าเท่านั้น แต่ต้องเป็นรุ่นที่เหมาะสมกับระบบการถ่ายโอนแหล่งจ่ายไฟโดยรวมทั้งหมดด้วย.
