An MCB(미니어처 회로 차단기) 그리고 MCCB (몰드 케이스 회로 차단기) 둘 다 과전류 보호 기능을 제공하지만, 서로 다른 시스템 용도에 최적화되어 있습니다.
MCB는 일반적으로 공장에서 설정된 동작 특성이 명시된 소형 최종 회로에 사용됩니다. MCCB는 일반적으로 더 큰 프레임, 더 넓은 차단 성능 옵션, 조정 가능하거나 전자적인 트립 기능, 협조 기능 및 액세서리가 필요한 피더, 배전 회로 및 장비 회로에 사용됩니다.
하지만, MCB가 자동으로 MCCB로 전환되는 보편적인 암페어 값은 없습니다. 사용 가능한 정격은 서로 겹칠 수 있습니다. 다음 다섯 가지 기준을 사용하여 선택하십시오:
- 적용 분야 및 해당 제품 표준;
- 전압, 부하 전류, 도체 및 프레임 요구 사항;
- 예상 단락 전류 및 올바른 차단 정격;
- 트립 특성, 협조 및 보호 기능;
- 설치, 단자, 액세서리 및 패널 통합.
MCB 대 MCCB 비교표
| 선택 치수 | MCB | MCCB |
|---|---|---|
| 일반적인 시스템 역할 | 최종 및 소형 분기 회로 | 피더, 메인, 분전 및 장비 회로 |
| 물리적 형태 | 모듈형, 일반적으로 DIN 레일 장착 | 몰드 프레임, 일반적으로 고정형 또는 플러그인 장착; 정확한 형태는 다양함 |
| 현재 범위 | 제품 및 표준에 따라 다르며, IEC 60898-1의 적용 범위는 125 A까지 확장됩니다 | 제품 프레임에 따라 다르며, 일반적으로 훨씬 더 높은 전류까지 확장됩니다 |
| 여행 특성 | 일반적으로 고정된 열동-전자식 특성으로 게시됩니다 | 고정식 또는 조정식 열동-전자식, 전자식 또는 기타 시리즈별 트립 옵션 |
| 단락 전류 데이터 | 종종 다음과 같이 표현됨 Icn IEC 60898-1 맥락에서 |
일반적으로 다음과 같이 표현됨 Icu 그리고 Ics IEC 60947-2 맥락에서 |
| 협조 능력 | 가능하지만, 공개된 장치 특성에 의해 제한됨 | 더 넓은 조정 및 시간 지연 옵션이 협조를 지원할 수 있음 |
| 액세서리 | 일반적으로 더 좁은 범위 | 종종 더 광범위한 보조, 알람, 릴리스, 조작기, 인터록 및 통신 옵션을 포함함 |
| 패널 영향 | 높은 회로 밀도 및 모듈식 교체 | 더 많은 공간, 지지대, 발열, 단자 연결 및 접근 계획 필요 |
| 선택해야 할 가장 좋은 이유 | 이 소형 장치는 회로 의무와 적용 표준을 완전히 충족합니다 | 해당 회로에는 후보 MCB에서 사용할 수 없는 기능이나 통합 옵션이 필요합니다 |
이는 제품군 수준의 경향일 뿐 데이터시트를 대체할 수 없습니다. 특정 MCCB는 고정 트립 장치를 가질 수 있는 반면, 상업적으로 MCB로 설명되는 모듈형 차단기는 IEC 60947-2에 따라 평가되거나 하나 이상의 표준 마킹을 포함할 수 있습니다.
주요 차이점은 크기뿐만 아니라 시스템 의무입니다
눈에 보이는 크기 차이는 더 깊은 설계 차이를 반영합니다.

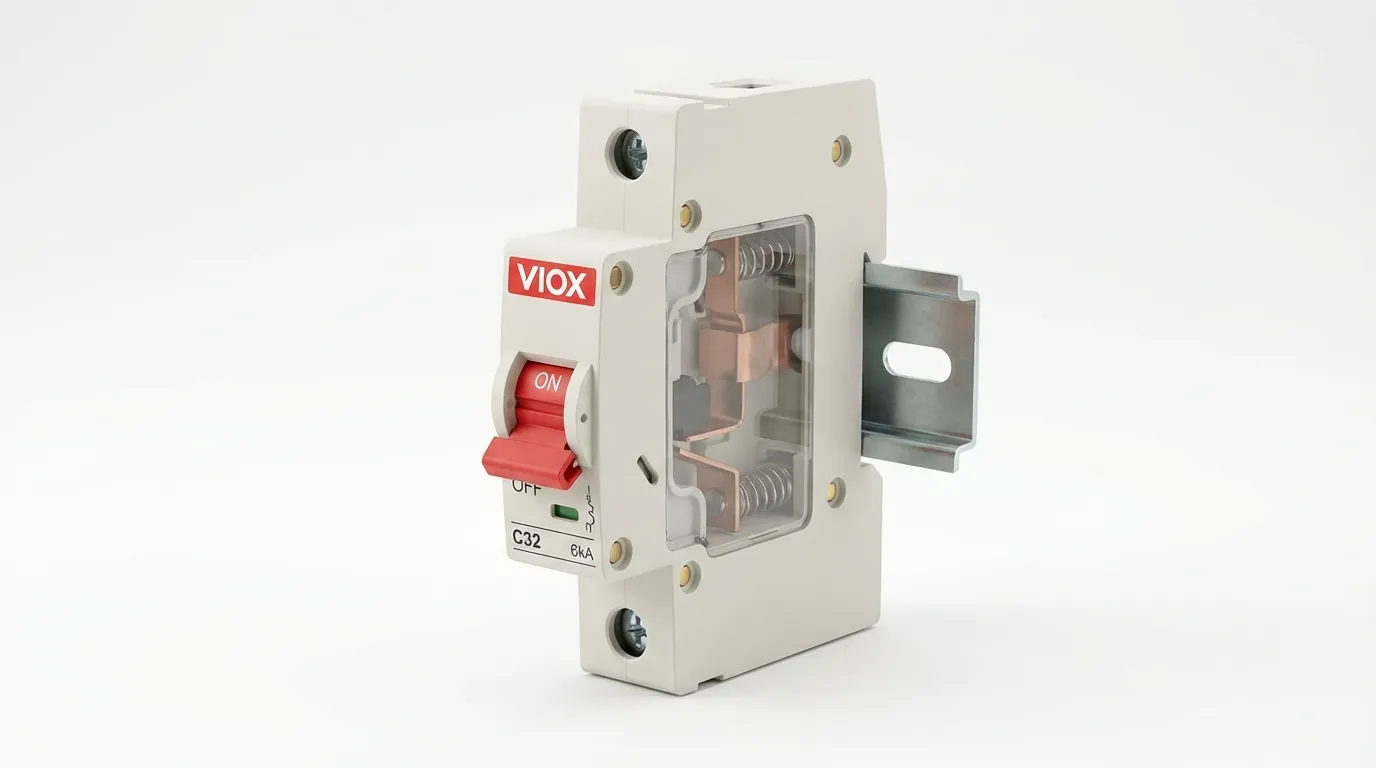

MCB는 일반적으로 배전반에 밀집 설치하도록 설계되었습니다. 소형 모듈형 형식은 수많은 최종 회로에 적합합니다. 사용자는 현장에서 여러 보호 기능을 구성하는 대신 정격 전류와 공개된 트립 특성을 선택합니다.

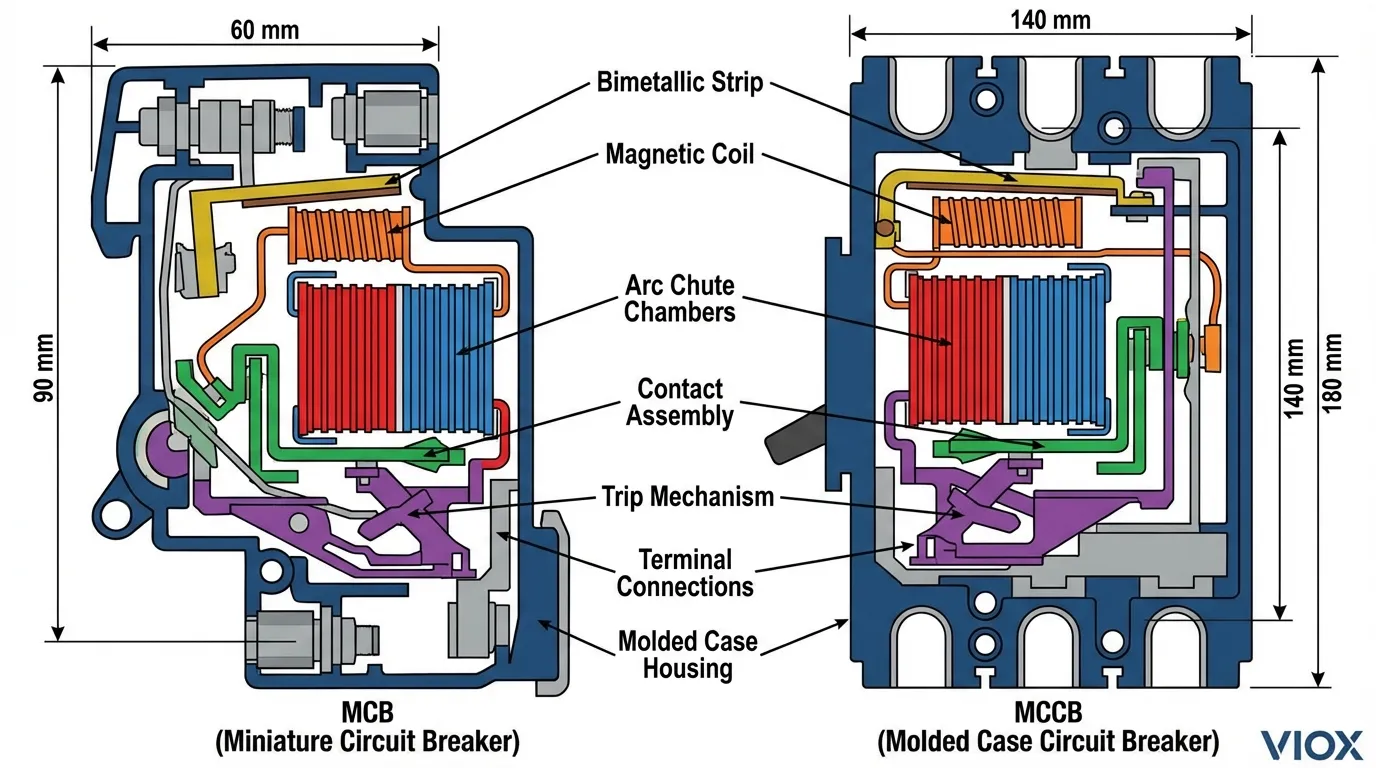

MCCB는 접촉 시스템, 아크 제어 시스템, 트립 장치, 단자, 작동 메커니즘 및 액세서리를 위한 더 많은 공간을 제공하는 몰드형 절연 프레임을 사용합니다. 서로 다른 프레임 크기는 다양한 전류, 전압, 차단 및 액세서리 조합을 지원할 수 있습니다.
해당 대형 프레임은 회로에 다음 중 하나 이상이 필요할 때 유용합니다:
- 시스템 전압에서 더 높은 정격 차단 성능;
- 제공되는 경우, 조정 가능한 장시간, 단시간, 순시 또는 지락 과전류 기능;
- 협조를 위한 시간 지연 또는 전자식 트립 기능;
- 션트 트립, 부족전압 트립, 보조 접점, 경보 접점, 모터 조작 또는 인터록;
- 패널 구조에 적합한 케이블 러그 또는 버스바 단자;
- 제품 시스템에서 제공하는 고정형, 플러그인형 또는 인출형 통합 방식.
모든 MCCB가 모든 기능을 포함하는 것은 아닙니다. 제조업체의 게시된 문서에서 정확한 트립 장치, 프레임, 액세서리 및 정격을 확인하십시오.
표준: MCB와 MCCB는 완전한 표준 정의가 아님
제품군 명칭과 제품 표준은 서로 관련이 있지만, 상호 교환 가능한 명칭은 아님.
IEC 60898-1 맥락
IEC 60898-1 명시된 범위 내의 가정용 및 유사한 설비에 사용되는 AC 공기 차단 방식의 회로 차단기에 적용됨: 상간 정격 전압 440 V 이하, 정격 전류 125 A 이하, 정격 단락 용량 25 kA 이하.
이는 해당 표준의 범위를 정의함. 이것이 지 모든 MCB가 125 A 정격 또는 25 kA 단락 용량을 가진다는 의미는 아님. 정확한 제품과 관련된 표시 및 인증서 또는 선언문을 확인하십시오.
IEC 60947-2 맥락
IEC 60947-2:2024 표준에서 명시한 전압 범위 내에서 교육을 받은 사람이나 숙련된 사람이 설치하고 조작하도록 의도된 저전압 회로 차단기에 적용됨. 산업용 및 배전반 애플리케이션에 널리 사용됨.
MCCB는 일반적으로 IEC 60947-2의 적용을 받지만, 이 표준은 단순한 시각적 MCCB 고정관념에 부합하지 않을 수 있는 회로 차단기도 포함합니다. 마찬가지로, 일부 소형 또는 모듈형 차단기에도 IEC 60947-2가 표시되어 있습니다.
더 심층적인 표준 비교를 보려면 다음을 읽어보십시오. IEC 60898-1 대 IEC 60947-2.
북미 환경
북미 지역의 선정 방식은 서로 다른 제품 범주, 설치 규정 및 차단 정격 용어를 사용합니다. UL Solutions는 다음을 식별합니다. UL 489 이는 관련 표시 및 특수 제품 기능을 포함하여 몰드 케이스 회로 차단기, 몰드 케이스 스위치 및 회로 차단기 외함을 포괄하는 것으로 간주됩니다.
다음과 같이 취급하지 마십시오. Icn, Icu, Ics, 그리고 UL 차단 정격은 단순히 각각 kA로 표현된다는 이유만으로 상호 교환 가능한 라벨로 취급해서는 안 됩니다. 적용 가능한 표준, 전압, 시험 기준, 제품 표시 및 설치 요구 사항을 확인하십시오.
정격 전류 및 프레임 사이즈
정격 전류는 필수적이지만, 이것이 첫 번째이자 유일한 구분 기준은 아닙니다.
두 장치 제품군 모두에 대해, 선택된 정격 전류 및 트립 특성은 다음 사항과 조정되어야 합니다:
- 회로의 설계 전류;
- 적용 가능한 보정 계수를 고려한 도체 허용 전류;
- 부하 기동 또는 돌입 전류 특성;
- 주위 온도 및 그룹화 조건;
- 대상 관할 구역의 연속 부하 규정;
- 상위 및 하위 보호 장치;
- 해당 장치의 명시된 동작 특성.
MCB는 모듈식 구조가 효율적이고 콤팩트하기 때문에 낮은 전류의 최종 회로 레벨에서 일반적으로 사용됩니다. MCCB는 더 큰 프레임 크기에 걸쳐 있으며 일반적으로 피더 및 장비 보호를 위한 더 많은 옵션을 제공합니다.
중첩 영역이 중요합니다. 예를 들어 63 A 또는 100 A 회로는 암페어 수치만으로는 올바르게 분류할 수 없습니다. 특정 최종 회로 애플리케이션에는 적합한 MCB가 존재할 수 있지만, 동일한 전류의 다른 회로에서는 고장 레벨, 트립 조정, 협조, 액세서리, 단자, 환경 조건 또는 적용 표준으로 인해 MCCB가 필요할 수 있습니다.
차단 용량: 올바른 정격 비교
차단기의 단락 정격은 다음 사항에 적합해야 합니다. 설치 지점에서의 예상 단락 전류 관련 시스템 전압 및 적용 표준 하에서.
| 기 | 일반적인 표준 맥락 | 전달하는 의미 |
|---|---|---|
Icn |
IEC 60898-1 | 해당 표준에 정의된 시험 순서에 따른 정격 단락 용량 |
Icu |
IEC 60947-2 | IEC 60947-2 시험 순서에 따른 정격 극한 단락 차단 용량 |
Ics |
IEC 60947-2 | 정격 운전 단락 차단 용량, 다음과의 관계로 표현됨 Icu 선언된 제품 데이터에 따름 |
| 차단 정격 / AIR | 북미 제품 환경 | 적용 가능한 북미 표준 및 표시된 전압 조건 하에서 고장 전류를 차단할 수 있는 선언된 능력 |
선정 과정은 “가정용은 6 kA”, “산업용은 MCCB”와 같은 방식이 아닙니다. 가용 단락 전류를 확인하거나 구한 다음, 시스템 전압에서의 올바른 선언 정격과 비교하십시오.
보편적인 백분율 승수를 적용하고 이를 표준 규칙이라고 부르지 마십시오. 프로젝트 사양에 따라 설계 여유가 필요할 수 있으나, 요구되는 정격, 협조 방식, 그리고 허용되는 직렬 또는 조합 정격은 적용되는 시스템 및 문서에 따라 달라집니다.
집중적인 MCB 결정에 대해서는 다음을 참조하십시오. 6 kA 대 10 kA MCB 차단 용량 선정. 더 광범위한 정격 용어에 대해서는 다음을 참조하십시오. 회로 차단기의 kA 정격 이해.

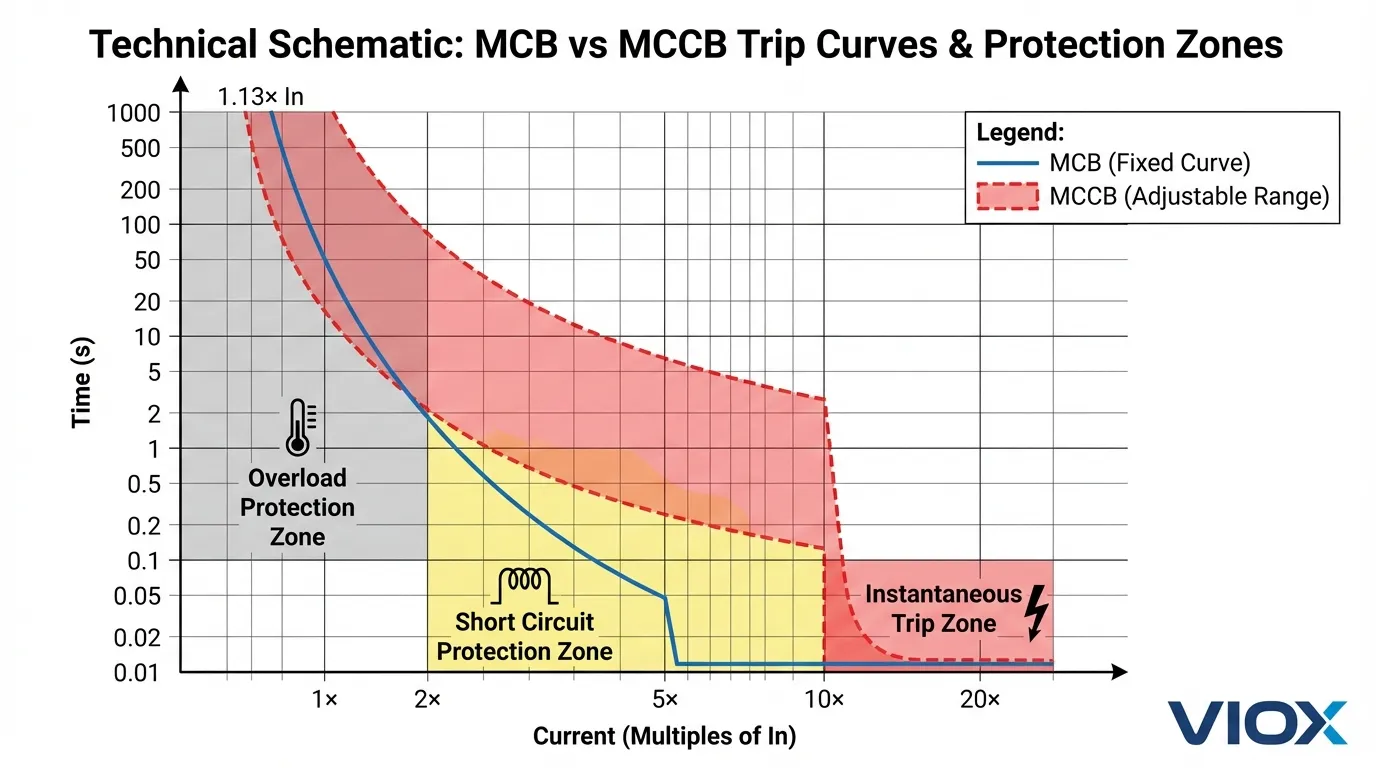

트립 유닛, 조정 가능성 및 협조
MCB 트립 특성
많은 AC MCB는 과부하 대응을 위해 열동식 릴리스를 사용하며, 과전류가 순시 픽업 범위에 도달할 때(일반적으로 단락 발생 시) 신속하게 작동하는 자기식 릴리스를 사용합니다. 공개된 B, C 또는 D 특성은 관련 IEC 맥락에서 서로 다른 순시 픽업 범위를 설명합니다.
이러한 특성은 현장에서 조정하기보다는 일반적으로 선정하는 방식입니다. 올바른 곡선은 정상적인 기동 전류나 돌입 전류를 허용하면서도 요구되는 고장 보호 및 차단 조건을 충족해야 합니다. 다음을 참조하십시오. 회로 차단기 트립 곡선 설명 곡선 판독에 대한 자세한 내용은.
MCCB 트립 옵션
MCCB는 다음을 사용할 수 있습니다:
- 고정형 열동-전자식 릴리스;
- 조절형 열동-전자식 릴리스;
- 장시간, 단시간, 순시 및 지락 과전류 기능의 시리즈별 조합을 갖춘 전자식 트립 유닛.
조정은 설정값이 설계되고 문서화된 경우에만 유용합니다. 조정 기능이 있다고 해서 MCCB가 무조건 “더 나은” 것은 아닙니다. 잘못 선택하거나 구성된 트립 유닛은 도체 보호, 부하 기동, 선택성 또는 장비 보호를 저해할 수 있습니다.
선택성 및 백업 보호
선택성이란 설계의 검증된 한계 내에서 고장 지점과 가장 가까운 보호 장치가 이를 차단하고 상위 장치는 닫힌 상태를 유지하는 것을 의미합니다. 백업 또는 캐스케이딩 보호는 검증된 상위/하위 조합을 사용하여 명시된 단락 성능을 달성합니다.
두 결과 모두 정격 전류나 개별 시간-전류 곡선만으로는 보장할 수 없습니다. 명시된 상단 및 하단 모델, 전압, 고장 레벨 및 설정에 대해서는 제조업체의 정확한 선택성, 캐스케이딩 또는 직렬 정격 표를 사용하십시오. Schneider Electric의 회로 차단기 협조 지침 은 왜 캐스케이딩 성능이 두 개의 독립적인 정격에서 추정한 값이 아니라 테스트된 장치 조합에 속하는지를 보여줍니다.

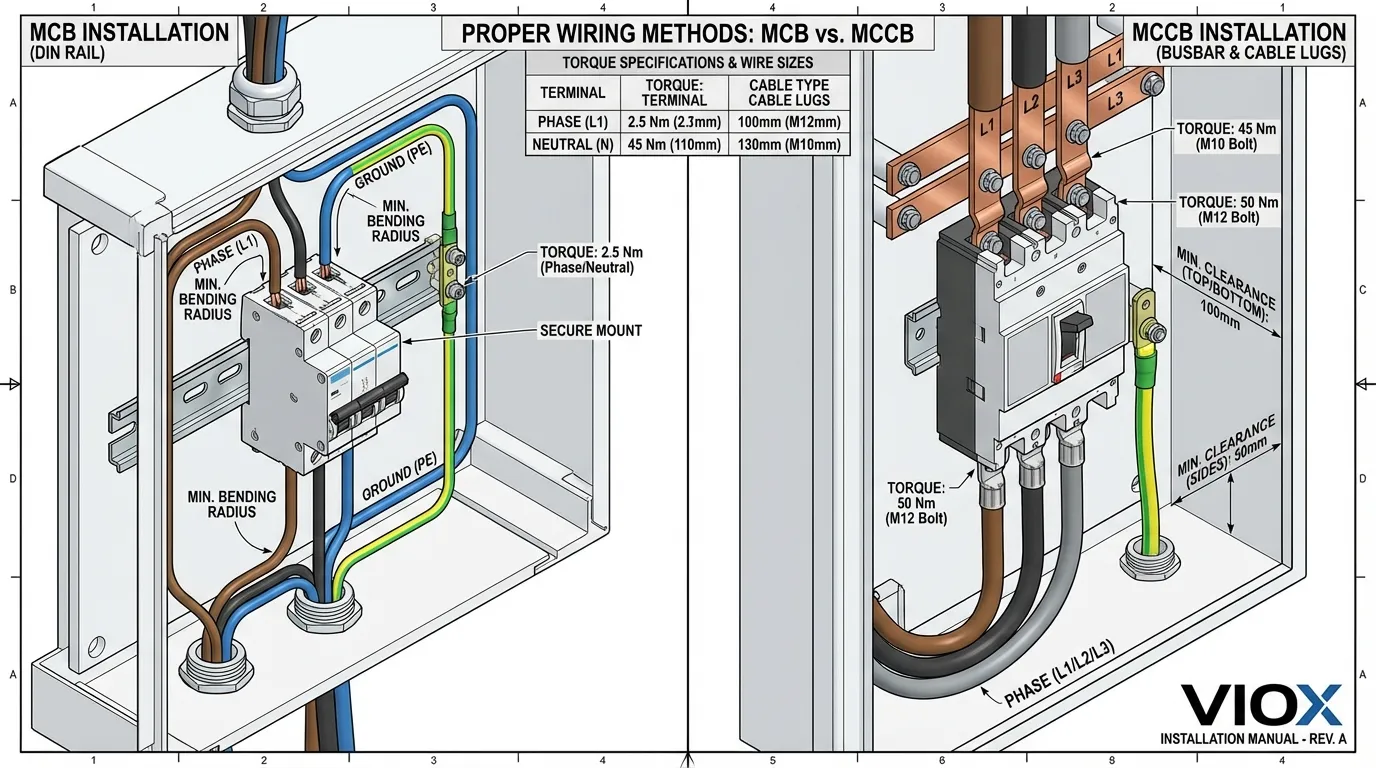

장착, 액세서리 및 패널 통합
차단기는 전기 시스템 및 물리적 조립품에 적합해야 합니다.
일반적인 MCB 통합
- 모듈형 DIN 레일 배열;
- 정확한 장치에 대해 승인된 경우 빗형 또는 핀형 버스바 시스템;
- 콤팩트 도체 단자;
- 지원되는 시리즈의 보조 또는 알람 접점;
- 조밀한 최종 회로 라벨링 및 분배.

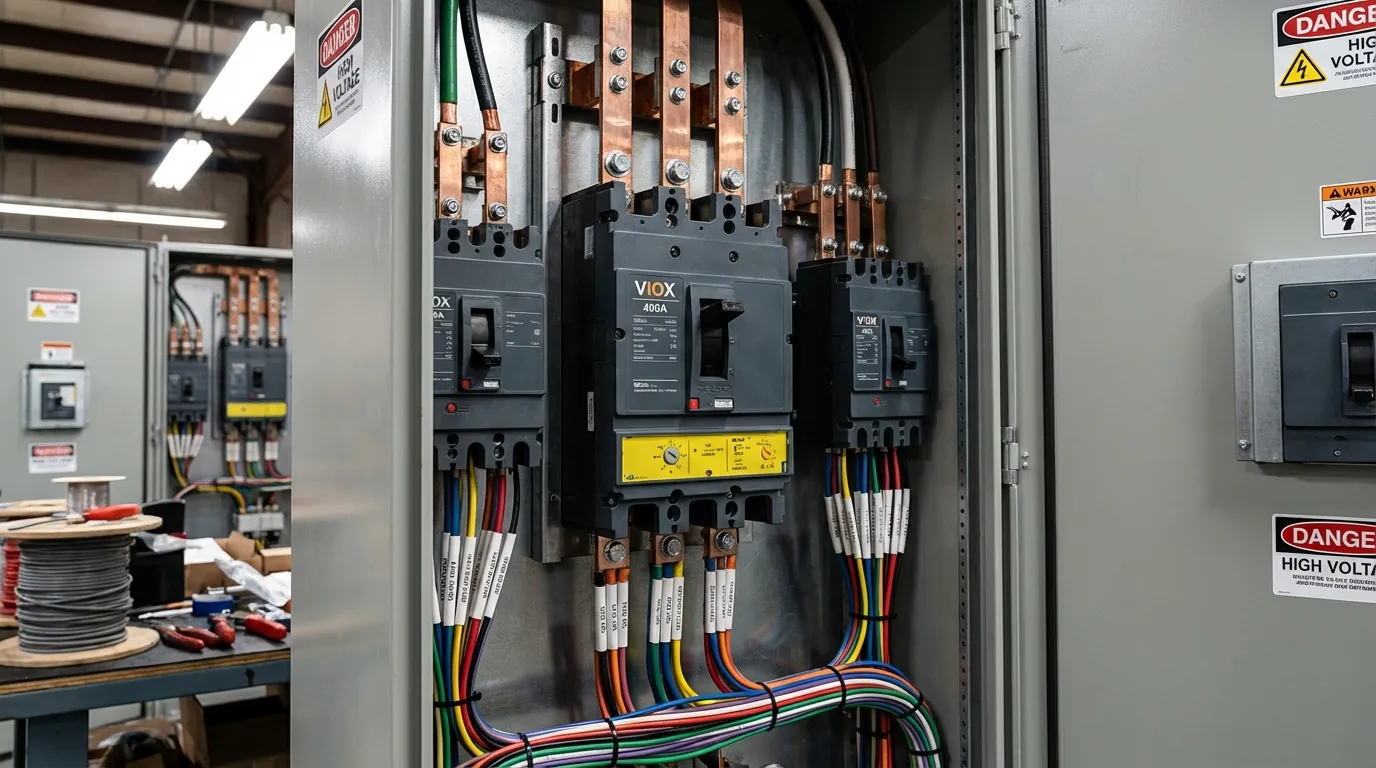

일반적인 MCCB 통합
- 고정형, 플러그인형 또는 기타 제조사 정의 장착 방식;
- 케이블 러그, 스프레더, 버스바 연결 또는 단자 액세서리;
- 도체, 굽힘 반경, 배리어 및 방열을 위한 추가 공간;
- 제공되는 경우 션트 트립, 부족전압 트립, 보조 접점, 알람 접점, 회전식 조작 기구, 모터 조작기 및 인터록;
- 인클로저 또는 배전반 시스템과의 협조.
일반적인 토크, 도체, 러그, 이격 거리 또는 방향 값을 사용하지 마십시오. 이는 모델 및 설치 환경에 따라 다릅니다. 정확한 지침서, 단자 데이터, 인클로저 문서 및 조립 규칙을 사용하십시오.
MCB와 MCCB 선택 방법: 5단계
1단계: 적용 분야 및 표준
회로 역할 및 목표 시장 확인:
- 가정용 또는 이와 유사한 최종 회로;
- 상업용 배전 회로;
- 산업용 피더;
- 기계 또는 장비 회로;
- 메인 인입 장치;
- 북미 분기 회로 또는 피더 애플리케이션;
- 기타 관할 구역별 설치.
그런 다음 프로젝트에 필요한 제품 표준 및 인증 또는 승인을 확인하십시오. 제품군 이름을 먼저 선택한 후 나중에 표준을 정당화하려고 하지 마십시오.
게이트 2: 전압, 전류, 도체 및 프레임
기록 사항:
- 시스템 전압, 주파수 및 AC/DC 구성;
- 극 수 및 중성선 처리;
- 설계 및 연속 전류;
- 도체 재질, 규격, 설치 방식 및 보정된 허용 전류;
- 가용 패널 공간 및 장착 시스템;
- 주변 및 외함 조건.
공표된 정격이나 물리적 통합 사양이 일치하지 않는 후보는 모두 제외하십시오.
게이트 3: 예상 단락 전류
설치 지점에서의 예상 고장 전류를 확보하십시오. 실제 시스템 전압 및 적용 표준 하에서 해당 후보 차단기의 선언된 단락 정격을 검증하십시오.
선택성, 백업 보호 또는 직렬 정격 조합이 사용되는 경우, 정확히 테스트된 제조사 조합을 요구하십시오. 두 개의 개별 제품에 대한 가정만으로 조합을 구성하지 마십시오.
게이트 4: 트립 및 협조 요구사항
정의:
- 과부하 보호 요구사항;
- 순시 픽업 또는 곡선 요구사항;
- 기동 및 돌입 전류;
- 필요한 선택성 윈도우;
- 단시간 지연 필요성;
- 지락 과전류 기능 필요성;
- 필수 모니터링 또는 통신;
- 설정 권한 및 시운전 프로세스.
고정형 MCB 특성으로 작업을 완료할 수 있는 경우, 조정 가능한 MCCB는 유용한 가치를 더하지 못할 수 있습니다. 회로에 MCB 범위에서 사용할 수 없는 조정 가능하거나 전자적인 기능이 필요한 경우, MCCB가 더 강력한 후보가 됩니다.
게이트 5: 단자 연결, 액세서리 및 서비스 모델
확인 사항:
- 단자 및 도체 호환성;
- 승인된 버스바 또는 러그 시스템;
- 장착 및 외함 호환성;
- 필수 보조 및 제어 기능;
- 절연 및 표시 요구 사항;
- 환경 등급;
- 시험, 문서화, 교체 및 예비 부품 요구 사항.
5가지 관문을 모두 통과한 후에만 가격 및 공급업체 조건을 기준으로 적합한 후보를 결정해야 합니다.
3가지 선정 예시
예시 1: 소형 최종 회로
가정용 또는 이와 유사한 설비의 최종 회로는 적절한 보정 도체 허용 전류를 가지며, 후보 장치의 선언된 용량 내에 알려진 예상 단락 전류가 있고, 조정 가능한 보호 기능이나 광범위한 액세서리가 필요하지 않습니다.
예상 방향: 적절한 인증 및 정격이 있는 MCB. 정확한 표준, 전압, 전류 정격, 곡선, 극수, 단락 용량 및 배전반 호환성을 확인하십시오.
예시 2: 산업용 배전 피더
피더는 더 높은 고장 레벨을 가진 패널에 전원을 공급하며, 조정 가능한 장시간 및 순시 응답, 하위 장치와의 협조, 보조 상태 접점 및 회전식 조작 메커니즘이 필요합니다.
예상 방향: 필요한 프레임, 트립 장치, 차단 정격, 액세서리 및 제조업체 협조 데이터가 포함된 MCCB.
예시 3: 중첩 영역
63 A 산업용 회로는 모듈형 차단기나 소형 프레임 MCCB를 사용할 수 있습니다. 전류 정격만으로는 선택을 결정할 수 없습니다.
프로젝트에 IEC 60898-1, IEC 60947-2, UL 489 또는 기타 승인이 필요한지 확인하고, 고장 부하, 트립 기능, 단자, 협조, 액세서리 및 패널 구조를 비교하십시오. 올바른 선택은 해당 입력값에 따라 IEC 60947-2 모듈형 차단기, 고정 트립 MCCB 또는 조정 가능한 MCCB가 될 수 있습니다.
MCB 대 MCCB 사양 체크리스트
견적을 요청하거나 회로 차단기를 승인하기 전에 다음 사항을 제공하십시오:
- 대상 국가 및 필수 표준 또는 인증;
- 적용 분야 및 회로 역할;
- 시스템 전압, 주파수 및 AC/DC 구성;
- 설계 전류 및 부하 프로파일;
- 도체 및 단자 정보;
- 설치 지점에서의 예상 단락 전류;
- 필수 차단 정격 용어 및 값;
- 트립 특성 또는 필수 조정 가능 기능;
- 협조를 위한 상류 및 하류 장치 모델;
- 극 및 중성선 처리;
- 장착 및 외함 시스템;
- 필요한 릴리스, 접점, 메커니즘, 인터록, 모니터링 또는 통신;
- 환경 및 디레이팅 조건.
완전한 MCCB 사양 워크플로우를 위해서는 다음을 사용하십시오: MCCB 선택 가이드.
자주 묻는 질문
MCB와 MCCB의 주요 차이점은 무엇입니까?
MCB는 일반적으로 공표된 고정 특성을 가진 최종 회로에 사용되는 소형 모듈식 차단기입니다. MCCB는 일반적으로 더 큰 몰드 프레임을 제공하며 전류, 차단 성능, 트립 장치, 협조, 단자 및 액세서리에 대해 더 폭넓은 옵션을 제공합니다. 정확한 기능은 제품 시리즈 및 표준에 따라 다릅니다.
MCCB가 MCB보다 더 나은가요?
아닙니다. MCCB가 일부 측면에서 더 뛰어난 성능을 발휘할 수는 있지만, 자동으로 더 나은 선택이 되는 것은 아닙니다. 규정을 준수하는 MCB가 전압, 전류, 단락 용량, 트립, 협조 및 설치 요구 사항을 충족한다면, 소형인 MCB가 더 적합할 수 있습니다.
어떤 전류에서 MCB를 MCCB로 변경해야 합니까?
보편적인 교체 전류 기준은 없습니다. 제품 범위는 서로 겹칩니다. 63 A, 100 A 또는 125 A와 같은 고정된 규칙보다는 5가지 선정 기준을 사용하십시오.
MCCB가 MCB를 대체할 수 있습니까?
단순 교체 방식으로는 불가능합니다. 교체 시에는 표준 및 승인, 전압, 전류, 도체 보호, 차단 용량, 트립 특성, 협조, 장착, 단자, 외함 및 액세서리를 확인해야 합니다.
어떤 차단기가 메인 차단기로 사용됩니까?
두 제품군 모두 해당 제품의 사양과 적용 가능한 설치 규정 내에서 인입용으로 사용될 수 있습니다. MCCB는 대규모 배전 및 간선 용도로 흔히 사용되지만, “메인 차단기'라는 용어만으로는 올바른 제품을 특정할 수 없습니다.
MCCB가 누전 보호 기능을 제공합니까?
정확한 제품 및 트립 시스템이 명시된 지락 또는 잔류 전류 기능을 제공하는 경우에만 해당합니다. 일반적인 과전류 보호 장치는 잔류 전류 보호가 요구되는 곳에서 RCCB 또는 RCBO를 대체할 수 없습니다. 다음을 참조하십시오. MCB, MCCB, RCD, RCCB 및 RCBO 비교 보호 기능 경계에 대해서는.
게시된 제품군 비교
5가지 선택 입력 사항을 정의한 후, 게시된 다음 내용을 비교하십시오. VIOX MCB 제품군 그리고 VIOX MCCB 제품군. 최종 선택은 정확한 모델 문서와 대상 설치 환경의 요구 사항을 기반으로 해야 합니다.
