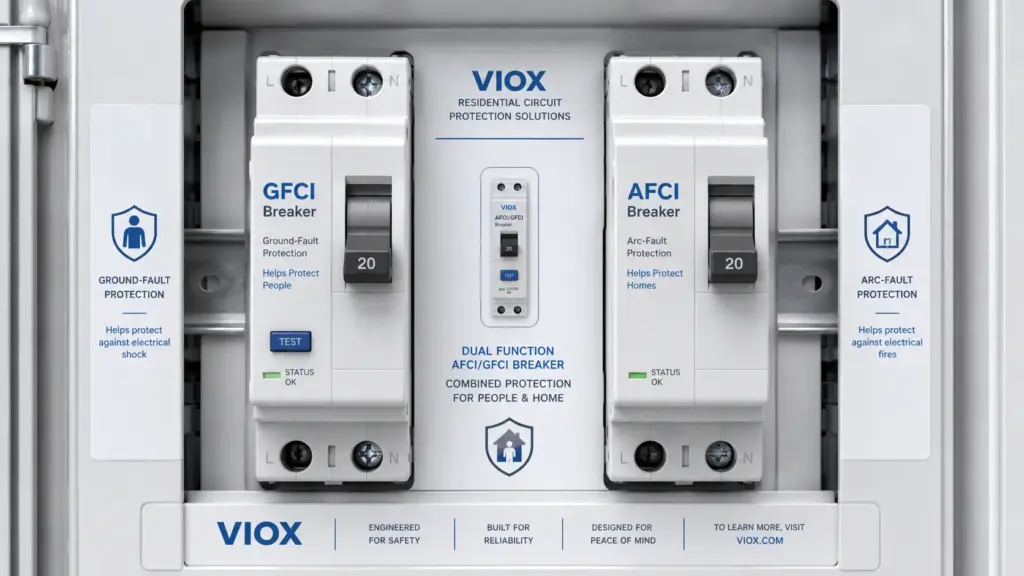

GFCI(Ground Fault Circuit Interrupter, 지락 차단기)와 AFCI(Arc Fault Circuit Interrupter, 아크 차단기)는 모두 필수적인 전기 안전 장치이지만, 서로 다른 유형의 전기적 위험으로부터 보호합니다. GFCI는 4-6 밀리암페어의 작은 지락 전류를 감지하고 1/40초 이내에 트립하여 감전을 예방하는 반면, AFCI는 고급 마이크로프로세서 기술을 사용하여 위험한 전기 아크를 감지하여 전기 화재를 예방합니다. 현대 전기 규정에서는 이제 중복되는 영역에서 두 가지 보호 기능을 모두 요구하므로, 포괄적인 가정 안전을 위해 이중 기능 GFCI/AFCI 차단기가 점점 더 중요해지고 있습니다.
주요 내용
- GFCI 장치는 사람을 보호합니다. 지락(전류 누설)을 감지하여 감전으로부터 보호하는 반면, AFCI 장치는 재산을 보호합니다. 위험한 아크 발생 조건을 감지하여 전기 화재로부터 보호합니다.
- 이중 기능 차단기 GFCI와 AFCI 보호 기능을 결합한 제품은 현재 NEC 2023 요구 사항에 따라 두 가지 보호 기능이 모두 필요한 영역에 가장 비용 효율적인 솔루션입니다.
- GFCI는 필수입니다. NEC 210.8에 따라 습한 장소(욕실, 주방, 실외, 차고)에 설치해야 하며, AFCI는 필수입니다. NEC 210.12에 따라 생활 공간(침실, 거실, 가족실)에 설치해야 합니다.
- 월별 테스트 GFCI 및 AFCI 장치 모두에 대한 테스트는 매우 중요합니다. 테스트에 실패하거나 10-15년 이상 된 장치는 즉시 교체해야 합니다.
- 불쾌 경쾌 AFCI 장치의 오작동은 최신 콤비네이션 모델에서 크게 줄었지만, 호환되지 않는 전자 장치 및 배선 문제는 여전히 일반적인 원인입니다.
- 미국 소비자 제품 안전 위원회에 따르면, AFCI는 가정 전기 화재의 50% 이상을 예방할 수 있습니다., 이는 연간 약 13억 달러의 재산 피해를 초래합니다.
GFCI와 AFCI 회로 차단기란 무엇입니까?
GFCI(접지 고장 회로 차단기) 정의
GFCI는 접지 고장으로 인한 감전으로부터 사람을 보호하도록 설계된 전기 안전 장치입니다. 이 장치는 상선과 중성선을 통해 흐르는 전류를 지속적으로 모니터링하여, 의도치 않은 경로(예: 사람의 신체)를 통해 전류가 접지로 흐르고 있음을 나타내는 미세한 차이라도 감지하면 즉시 전원을 차단합니다.
GFCI는 1970년대에 도입된 이후로 생명을 구하고 있습니다. 이 기술은 활선 전류와 중성선 전류를 비교하여 작동합니다. 정상적인 조건에서는 이 전류가 같아야 합니다. 누군가가 결함이 있는 가전 제품이나 도구를 만지면 전류가 몸을 통해 접지로 흘러 GFCI가 즉시 감지하는 불균형을 만듭니다. 이 생명을 구하는 1/40초(25-30밀리초)의 응답 시간은 대부분의 시나리오에서 치명적인 감전을 예방할 수 있을 만큼 빠릅니다.
AFCI(아크 고장 회로 차단기) 정의
AFCI는 배선 시스템에서 위험한 전기 아크를 감지하여 전기 화재를 예방하도록 설계된 전기 안전 장치입니다. 고급 전자 장치와 마이크로프로세서를 사용하여 정상적인 전기 아크(예: 가전 제품의 플러그를 뽑거나 스위치를 켤 때)와 화재를 유발할 수 있는 잠재적으로 위험한 아크를 구별하고, 위험한 조건이 감지되면 자동으로 전원을 차단합니다.
전기 아크는 손상되거나, 열화되거나, 부적절하게 설치된 배선의 간격을 통해 전류가 점프할 때 발생합니다. 이러한 아크는 10,000°F를 초과하는 온도에 도달할 수 있으며, 이는 목재 프레임 및 단열재와 같은 주변 물질에 불을 붙일 수 있을 만큼 뜨겁습니다. 미국 화재 관리국에 따르면, 전기적 고장 또는 오작동은 가정 화재의 두 번째 주요 원인이며, 연간 약 24,000건의 화재를 차지합니다. AFCI는 기존의 회로 차단기 제공할 수 없는 보호 기능을 제공하여 이 중요한 안전 격차를 해결합니다.
GFCI와 AFCI의 주요 차이점
다음은 GFCI와 AFCI 회로 차단기 간의 주요 차이점을 보여주는 포괄적인 표입니다.
| 기능 | GFCI | AFCI |
|---|---|---|
| 기본 보호 | 감전 예방 | 전기 화재 예방 |
| 감지합니다 | 접지 고장(4-6 밀리암페어) | 위험한 전기 아크 |
| 응답 시간 | 1/40초(25-30ms) | 밀리초 |
| 기술 | 전류 차동 감지 | 마이크로프로세서 기반 아크 감지 |
| 필수 위치 | 욕실, 주방, 실외, 차고, 크롤 공간, 지하실 | 침실, 거실, 가족실, 식당, 복도 |
| NEC 코드 섹션 | 제210조8항 | 제210.12조 |
| 설치 비용 | 콘센트/차단기당 $15-45 | 브레이커당 $45-75 |
| 이중 기능 비용 | N/A | 차단기당 50-85달러 |
| 수명 | 10-15년 | 10~20년 |
| 테스트수 | 월별(필수) | 월별(필수) |
| 거짓 트립 비율 | 낮음 | 보통(최신 모델에서 크게 개선됨) |
| NEC에서 처음 요구됨 | 1971년(특정 위치) | 1999년(침실만 해당) |
| 보호 수준 | 인적 안전 | 재산 보호 |
GFCI와 AFCI를 언제, 어디서 사용해야 하나요?
GFCI 필수 위치(NEC 210.8)
⚠️ 안전 요구 사항: 다음 위치에서는 국가 전기 규정에 따라 GFCI가 필수입니다.
주거용(주택):
- 욕실 – 모든 125볼트, 15 및 20암페어 콘센트
- 주방 – 조리대 표면을 제공하고 싱크대에서 6피트 이내의 모든 콘센트
- 실외 – 지면에서 접근 가능한 모든 콘센트
- 차고 및 부속 건물 – 모든 콘센트(접근 불가능한 위치의 전용 가전 제품 제외)
- 크롤 공간 – 모든 125볼트, 15 및 20암페어 콘센트
- 미완성 지하실 – 모든 콘센트(전용 가전 제품 제외)
- 세탁실 – 싱크대에서 6피트 이내의 콘센트
- 다용도실 – 싱크대에서 6피트 이내의 콘센트
- 간이 주점 – 싱크대에서 6피트 이내의 모든 콘센트
- 보트 하우스 – 모든 콘센트
NEC 2023 업데이트:
2023 NEC는 GFCI 요구 사항을 크게 확대하여 이제 주방 및 유사한 영역의 식기 세척기, 쓰레기 처리기 및 기타 고정 가전 제품을 포함하여 많은 위치에서 모든 125볼트 ~ 250볼트 콘센트에 대한 보호를 의무화합니다.
AFCI 필수 위치(NEC 210.12)
🔥 화재 예방 요구 사항: AFCI는 다음 위치에서 필수입니다.
주거용(주택):
- 침실 – 모든 120볼트, 15 및 20암페어 분기 회로
- 거실 – 콘센트 또는 장치에 전원을 공급하는 모든 회로
- 가족실 – 콘센트 또는 장치에 전원을 공급하는 모든 회로
- 식당 – 콘센트 또는 장치에 전원을 공급하는 모든 회로
- 복도 – 콘센트 또는 장치에 전원을 공급하는 모든 회로
- 옷장 – 콘센트 또는 장치에 전원을 공급하는 모든 회로
- 햇빛이 잘 드는 방 – 콘센트 또는 장치에 전원을 공급하는 모든 회로
- 오락실 – 콘센트 또는 장치에 전원을 공급하는 모든 회로
- 도서관 및 서재 – 콘센트 또는 장치에 전원을 공급하는 모든 회로
NEC 2023 확장:
2023 코드 주기는 소방서, 경찰서, 구급차 스테이션 및 유사한 시설의 수면 공간을 포함하도록 AFCI 요구 사항을 더욱 확대하여 이러한 필수 서비스 건물에서 화재 예방의 중요한 중요성을 인식합니다.
GFCI 및 AFCI 보호 기능이 모두 필요한 위치
💡 이중 보호 구역: 일부 회로에는 두 가지 유형의 보호 기능이 모두 필요합니다.
- 주방 콘센트 (감전을 위한 GFCI + 화재 예방을 위한 AFCI)
- 세탁실 (습한 장소를 위한 GFCI + 생활 공간 보호를 위한 AFCI)
- 지하실 생활 공간 (습한 장소를 위한 GFCI + 거주 가능 구역을 위한 AFCI)
- 침실 회로의 차고 콘센트 (회로가 침실에서 확장될 때)
전문가 팁: 두 가지 보호가 모두 필요한 영역의 경우 다음을 사용하십시오. 이중 기능 GFCI/AFCI 회로 차단기 별도의 장치를 결합하는 대신. 이중 기능 차단기는 AFCI 전용 차단기보다 $5-15 더 비싸지만 GFCI 콘센트와 함께 AFCI 차단기를 사용할 때의 복잡성과 잠재적인 호환성 문제를 제거합니다.
GFCI와 AFCI 작동 방식: 기술적 분석
GFCI 작동 메커니즘
GFCI는 핫(선)선을 통해 흐르는 전류와 중성선을 통해 되돌아오는 전류를 지속적으로 비교하여 작동합니다. 정상적인 조건에서는 이 전류가 거의 동일해야 합니다. 접지 고장이 발생하면:
- 전류 불균형 감지 – 전류가 의도하지 않은 경로(예: 결함이 있는 기기를 만지는 사람을 통해)로 흐릅니다.
- 차동 감지 – GFCI의 감지 변압기가 이 불균형을 감지합니다(최소 4-6밀리암페어).
- 빠른 응답 – 장치가 1/40초(25-30밀리초) 이내에 트립됩니다.
- 정전 – 감전을 방지하기 위해 전원이 즉시 차단됩니다.
기술 사양:
- 트립 임계값: 4-6mA ±1mA
- 트립 시간: 정격 전류에서 25-30밀리초
- 작동 전압: 일반적으로 120V 또는 240V
- 재설정 메커니즘: 수동 푸시 버튼 재설정 필요
4-6밀리암페어 임계값은 신중하게 보정됩니다. 연구에 따르면 10mA 이상의 전류는 사람이 전기 소스를 놓지 못하게 하는 근육 수축을 유발할 수 있고(“놓기 임계값”이라고 함), 30mA 이상의 전류는 호흡 마비를 유발할 수 있습니다. GFCI의 4-6mA 임계값은 중요한 안전 여유를 제공합니다.
AFCI 운영 메커니즘
AFCI는 정교한 전자 회로와 마이크로프로세서를 사용하여 전기 파형을 분석하고 위험한 아크 상태를 감지합니다.
- 지속적인 모니터링 – 고급 마이크로프로세서가 실시간으로 전기적 특징을 모니터링합니다.
- 아크 시그니처 분석 – 장치는 정상적인 아크(기기 작동, 스위치 접점)와 위험한 아크(손상된 배선, 느슨한 연결)를 구별합니다.
- 위험 감지 – 위험한 아크가 감지되면 AFCI가 밀리초 내에 트립됩니다.
- 회로 차단 – 전기 화재를 방지하기 위해 전원이 차단됩니다.
🔧 기술 참고 사항: 최신 콤비네이션 AFCI는 다음을 감지할 수 있습니다.
- 직렬 아크 – 단일 전선을 따라 발생하는 아크(예: 손상된 절연)
- 병렬 아크 – 활선과 중성선 또는 활선과 접지선 사이에서 발생하는 아크
- 접지 아크 – 활선과 접지 사이에서 발생하는 아크
- 콤비네이션 아크 – 여러 유형의 아크가 동시에 발생
이 기술은 정상적인 작동 아크를 필터링하는 동시에 위험한 아크 패턴을 감지합니다. 여기에는 안전을 유지하면서 성가신 트립을 최소화하기 위해 아크 지속 시간, 주파수, 전류 시그니처 및 반복 패턴을 분석하는 것이 포함됩니다.
GFCI 및 AFCI 장치 유형
GFCI 장치 유형
| 유형 | 응용 프로그램 | 설치 위치 | 비용 범위 | 장점 |
|---|---|---|---|---|
| GFCI 아울렛 | 개별 콘센트 보호 | 표준 콘센트를 대체합니다 | $15-30 | 다운스트림 콘센트 보호, 테스트 용이 |
| GFCI 회로 차단기 | 전체 회로 보호 | 메인 전기 패널 | $45-75 | 전체 회로 보호, 변조 방지 |
| 휴대용 GFCI | 임시 보호 | 기존 콘센트에 꽂습니다 | $25-50 | 휴대용, 설치 불필요 |
| GFCI 연장 코드 | 야외/임시 사용 | 코드에 통합됨 | $30-60 | 실외 도구에 편리 |
AFCI 장치 유형
| 유형 | 아크 결함 감지 | 응용 프로그램 | 규제 준수 | 참고 |
|---|---|---|---|---|
| 지점/피더 AFCI | 시리즈 아크만 | 오래된 기술 | 신규 설치에는 NEC 규격이 적용되지 않습니다. | 2008년 이후 단계적으로 폐지 |
| 조합 AFCI | 직렬 및 병렬 호 | 현재 표준 | 새로운 설치에 필요함 | 2008년부터 업계 표준 |
| 출구 분기 회로 AFCI | 직렬 및 병렬 호 | 콘센트 수준 보호 | 회로 차단기의 대안 | 리모델링 상황에서 사용 |
| 이중 기능 AFCI/GFCI | 모든 아크 유형 + 접지 오류 | 두 가지 보호가 모두 필요한 영역 | NEC 210.8 및 210.12 준수 | 가장 비용 효율적인 솔루션 |
중요한 구별: AFCI 차단기의 “콤비네이션”이라는 용어는 직렬 및 병렬 아크 오류를 모두 감지하는 기능을 나타내며 차단기에 GFCI 보호 기능이 포함되어 있음을 의미하지 않습니다. “이중 기능” 또는 “AFCI/GFCI”라고 명시적으로 표시된 차단기만 두 가지 유형의 보호 기능을 제공합니다.
이중 기능 GFCI/AFCI 차단기: 최신 솔루션
이중 기능 차단기가 인기를 얻고 있는 이유
NEC 요구 사항이 확대됨에 따라 이제 많은 회로에 GFCI 및 AFCI 보호가 모두 필요합니다. 이중 기능 차단기는 다음과 같은 여러 가지 장점을 제공합니다.
비용 효율성:
- 이중 기능 차단기: $50-85
- AFCI 차단기 + GFCI 콘센트: $60-105
- 절감액: 회로당 $10-20 + 설치 시간 단축
공간 절약:
- 패널에서 단일 차단기 슬롯 점유
- 여러 위치에 GFCI 콘센트가 필요 없음
- 패널 구성 간소화
신뢰성 이점:
- 단일 보호 지점으로 고장 지점 감소
- 트립 발생 시 문제 해결 용이
- 전체 회로에 걸쳐 일관된 보호 제공
규정 준수:
- NEC 210.8 (GFCI) 및 210.12 (AFCI) 요구 사항 모두 충족
- 주방 회로, 세탁 공간 및 지하실 생활 공간에 이상적
- 검사 및 승인 프로세스 간소화
이중 기능 대 개별 장치 사용 시기
이중 기능 차단기 사용 시기:
- 주방, 세탁실 또는 지하실 생활 공간에 새 회로 설치
- 현재 규정을 충족하도록 구형 패널 업그레이드
- 식기 세척기, 음식물 분쇄기 및 세탁기와 같은 가전 제품 보호
- 두 가지 요구 사항이 모두 있는 영역에서 보호 간소화
AFCI 회로에 별도의 GFCI 콘센트 사용 시기:
- 기존 회로 리모델링 (비용 효율적)
- 특정 콘센트에 대한 사용 지점 GFCI 보호 필요
- 패널 공간이 제한적이고 AFCI 차단기가 이미 설치된 경우
- 성가신 트립 문제 해결 (문제 격리 용이)
설치 및 안전 고려 사항
전문적인 설치 요구 사항
⚠️ 안전 경고: GFCI 및 AFCI 설치는 면허가 있는 전기 기술자가 수행해야 합니다. 전기 패널 및 회로 작업은 감전, 화재 및 규정 위반의 심각한 위험을 수반합니다. 부적절한 설치는 보호 기능이 전혀 없는 것보다 더 나쁜 위험을 초래할 수 있습니다.
전문적인 설치가 중요한 이유:
- 적절한 중성선 분리 (AFCI 작동에 중요)
- 과부하를 방지하기 위한 올바른 부하 계산
- 현지 전기 규정 및 수정 사항 준수
- 적절한 작동 테스트 및 검증
- 보험 및 재판매 목적을 위한 문서화
피해야 할 일반적인 설치 실수
AFCI 설치 오류:
- 공유 중성선 – 다중 와이어 회로는 특별한 처리가 필요합니다.
- 잘못된 중성선 연결 – 전용 중성선 단자를 사용해야 합니다.
- 구형 및 신형 배선 혼합 – 성가신 트립을 유발할 수 있습니다.
- 호환되지 않는 장치 – 모든 차단기가 모든 패널에 맞는 것은 아닙니다.
GFCI 설치 오류:
- 역전된 라인/부하 연결 – 적절한 보호를 방지합니다.
- 비 GFCI 회로와 중성선 공유 – 즉시 트립을 유발합니다.
- 불법 접지 – GFCI 보호를 무력화하는 위험한 관행
- 누락된 방수 커버 – 실외 설치에 필요합니다.
단계별 GFCI 테스트 프로세스
월별 테스트 프로토콜:
- 육안 검사 – 물리적 손상, 변색 또는 타는 냄새 확인
- TEST 버튼 누르기 – 장치가 즉시 트립되어야 합니다 (딸깍 소리, 전원 차단).
- 전원 손실 확인 – 전압 테스터를 사용하거나 램프를 꽂아 전원이 없는지 확인
- RESET 버튼 누르기 – 장치가 딸깍 소리와 함께 재설정되어야 합니다.
- 전원 복구 확인 – 콘센트로 전원이 복귀되었는지 확인
- 결과 문서화 – 날짜 및 결과와 함께 테스트 로그 보관
실패 지표:
- TEST 버튼을 눌러도 장치가 트립되지 않음
- RESET 버튼이 계속 작동하지 않음
- 부분적인 전원 (일부 콘센트는 작동하고 다른 콘센트는 작동하지 않음)
- 눈에 보이는 손상 또는 불타는 냄새
- 장치가 10-15년 이상 된 경우
단계별 AFCI 테스트 프로세스
월별 테스트 프로토콜:
- AFCI 차단기 찾기 – 주 패널에서 차단기 식별 (“AFCI” 또는 “Combination AFCI”로 표시됨)
- TEST 버튼 누르기 – 차단기 핸들이 중간 위치로 트립되어야 합니다.
- 회로 전원 차단 확인 – 회로의 모든 콘센트 전원 차단 여부 확인
- 차단기 재설정 – 핸들을 OFF 위치로 확실히 밀었다가 ON 위치로 이동
- 복구 확인 – 모든 콘센트에 전원이 다시 들어오는지 확인
- 오동작 트립 모니터링 – 문제 해결을 위해 예기치 않은 트립 기록
🔧 전문가 팁: GFCI 및 AFCI 장치에 대한 테스트 로그를 유지하십시오. 제대로 테스트되지 않거나 10-15년 이상 된 장치는 교체하십시오. 많은 최신 장치에는 자체 테스트 기능이 포함되어 있지만 수동 월별 테스트는 안전 검증을 위한 가장 확실한 방법입니다.
일반적인 GFCI 및 AFCI 문제 해결
GFCI 문제 해결 가이드
문제: GFCI가 재설정되지 않습니다
가능한 원인:
- 회로의 활성 접지 오류
- 손상된 GFCI 장치
- 콘센트 박스 내부의 습기
- 마모된 내부 부품
해결책:
- GFCI 및 다운스트림 콘센트에서 모든 장치 플러그 제거
- 부하 연결 없이 재설정 시도
- 성공하면 장치를 하나씩 연결하여 결함이 있는 장비 식별
- 실패하면 박스 내부의 습기를 확인하고 건조시키십시오.
- GFCI가 10년 이상 되었거나 문제가 지속되면 교체
문제: GFCI 여행이 자주 발생합니다
가능한 원인:
- 접지 오류를 일으키는 결함이 있는 기기 또는 도구
- 배선이나 연결부의 습기
- 손상된 배선 절연
- 여러 장치에서 누적되는 누설 전류
- 정상적인 수명 종료로 인한 성능 저하
해결책:
- 패턴 식별 (특정 기기, 날씨 관련, 시간 기반)
- 다른 회로에서 개별적으로 기기 테스트
- 실외 박스 또는 습한 장소의 습기 검사
- GFCI 연령 확인 (10년 이상 된 경우 교체)
- 설치 고려 전용 회로 누설 전류가 높은 장치용
AFCI 문제 해결 가이드
문제: AFCI가 자주 트립됨(불필요한 트립)
가능한 원인:
- 호환되지 않는 전자 장치 (진공 청소기, 런닝머신, 형광등, 구형 TV)
- 부적절한 중성선 연결
- 동일한 회로에 혼합된 구형 및 신형 배선
- 간헐적인 아크를 생성하는 느슨한 전선 연결
- 결함이 있는 AFCI 차단기
해결책:
- 트리거 식별 – 트립을 유발하는 장치/활동 기록
- 장치 호환성 확인 – 일부 구형 전자 제품은 아크와 유사한 신호를 생성합니다.
- 배선 연결 검사 – 모든 연결이 단단하고 적절한지 확인
- 중성선 분리 확인 – 중성선이 다른 회로와 공유되지 않는지 확인
- AFCI 차단기 업데이트 – 최신 모델은 오작동 트립을 줄이기 위해 필터링 기능이 향상되었습니다.
- 펌웨어 업데이트 고려 – 일부 스마트 차단기는 성능 향상을 위해 업데이트할 수 있습니다.
문제: 여행 후 AFCI가 재설정되지 않음
가능한 원인:
- 활성 아크 결함 상태가 여전히 존재
- 수리가 필요한 손상된 배선
- 결함이 있는 AFCI 차단기
- 호환되지 않는 다중 전선 회로 구성
해결책:
- 회로에 눈에 보이는 손상 검사 (탄 콘센트, 손상된 코드)
- 모든 장치 연결을 끊고 재설정 시도
- 성공하면 장치를 하나씩 다시 연결
- 콘센트 및 정션 박스의 느슨한 연결 확인
- 적절한 설치 확인 (전용 중성선, 올바른 배선)
- 차단기가 결함이 있는 경우 교체 (가능하면 정상 작동하는 차단기로 테스트)
🔥 화재 안전 참고 사항: 소비자 제품 안전 위원회의 연구에 따르면 AFCI는 가정에서 발생하는 전기 화재의 50% 이상을 예방할 수 있습니다. 오작동 트립이 답답할 수 있지만 AFCI 보호를 우회하거나 비활성화하지 마십시오. 대신 자격을 갖춘 전기 기술자와 협력하여 필수적인 화재 예방을 유지하면서 근본 원인을 식별하고 해결하십시오.
비용 분석 및 ROI
GFCI 비용 분석
| 설치 유형 | 재료비 | 노동비 | 총 투자 | 연간 안전 가치 |
|---|---|---|---|---|
| 단일 GFCI 콘센트 | $15-30 | $75-125 | $90-155 | 귀중한 충격 방지 |
| GFCI 회로 차단기 | $45-75 | $100-175 | $145-250 | 전체 회로 보호 |
| 다중 콘센트 (3-5개) | $60-150 | $200-400 | $260-550 | 종합적인 안전 |
| 전체 주택 GFCI 업그레이드 | $300-600 | $800-1,500 | $1,100-2,100 | 최대 인원 보호 |
AFCI 비용 분석
| 설치 유형 | 재료비 | 노동비 | 총 투자 | 화재 예방 가치 |
|---|---|---|---|---|
| 단일 AFCI 차단기 | $45-75 | $100-150 | $145-225 | $50,000+ 재산 보호 |
| 침실 회로 (3-4개) | $180-300 | $300-500 | $480-800 | 완벽한 침실 안전 |
| 전체 주택 AFCI | $500-1,200 | $800-1,500 | $1,300-2,700 | 최대 화재 예방 |
| 이중 기능 차단기 | 개당 ₩50,000-85,000 | 개당 ₩100,000-150,000 | $150-235 각각 | 감전 및 화재 방지 기능 결합 |
투자 수익률 분석
보험 혜택:
- 많은 보험 회사에서 포괄적인 GFCI/AFCI 보호에 대해 5-10% 할인을 제공합니다.
- 연간 평균 절감액: 주택 소유자 보험에서 $50-150
- 투자 회수 기간: 전체 주택 업그레이드 시 3-5년
부동산 가치 영향:
- 최신 전기 안전 기능은 주택 가치를 높입니다.
- 대부분의 관할 구역에서 코드 준수 필수
- 주택 검사 중 구매자의 우려 사항 제거
- 예상 가치 증가: 포괄적인 보호를 위해 $1,000-3,000
위험 완화:
- 전기 화재의 평균 비용: $50,000-100,000
- 감전 부상의 평균 비용: $10,000-50,000 (의료비)
- AFCI 보호는 전기 화재의 50%를 예방할 수 있습니다.
- GFCI 보호는 감전 사망의 약 70%를 예방합니다.
💰 보험 고려사항: 많은 보험 회사에서 포괄적인 GFCI 및 AFCI 보호 기능이 있는 주택에 대해 할인을 제공하며, 종종 3-5년 이내에 설치 비용을 상쇄합니다. 또한 일부 보험사는 현재 전기 안전 기준을 충족하는 주택에 대해 보험료를 인하하거나 더 나은 보장 조건을 제공할 수 있습니다.
코드 준수 및 검사 요구 사항
미국 전기 코드(NEC)요구사항
현재 코드 표준 (NEC 2023):
GFCI 요구 사항 (NEC 210.8):
- 많은 위치에서 125-250V 콘센트를 포함하도록 확장
- 주방의 고정 기기에 대한 요구 사항 추가
- 싱크대에서 거리 측정 명확화 (출입구를 통과하지 않고 최단 경로)
- 실외 및 차고 요구 사항 강화
AFCI 요구 사항 (NEC 210.12):
- 주거 단위 영역의 모든 15A 및 20A, 120V 분기 회로로 확장
- 소방서 및 유사 시설의 침실 추가
- 회로 확장 및 수정에 대한 요구 사항 명확화
- 모든 거주 공간에 대한 보호 강화
이중 보호 요구 사항:
- 주방 콘센트는 이제 GFCI와 AFCI가 모두 필요합니다.
- 세탁 공간에는 두 가지 보호 기능이 모두 필요합니다.
- 지하실 생활 공간에는 둘 다 필요합니다.
- 식기 세척기, 음식물 분쇄기 및 유사한 기기에는 둘 다 필요합니다.
지역 코드 변형
중요 고려 사항:
- 지역 관할 구역은 다른 NEC 버전 (2017, 2020, 2023)을 채택할 수 있습니다.
- 일부 지역에는 NEC 요구 사항을 초과하는 수정 사항이 있습니다.
- 해안 및 고습도 지역에는 종종 더 엄격한 GFCI 요구 사항이 있습니다.
- 작업을 시작하기 전에 항상 현지 요구 사항을 확인하십시오.
일반적인 현지 수정 사항:
- 새로운 안전 요구 사항의 조기 채택
- 보호가 필요한 추가 위치
- 특정 제품 목록 요구 사항
- 강화된 테스트 및 문서화 요구 사항
📋 준수 사항: 현지 전기 규정은 NEC를 초과하는 추가 또는 수정된 요구 사항을 가질 수 있습니다. 설치 전에 항상 현지 규정 요구 사항을 확인하고 전기 작업에 대한 적절한 허가를 받으십시오. 준수하지 않으면 검사 실패, 보험 문제 및 안전 위험이 발생할 수 있습니다.
전문가 추천 및 전문가 팁
GFCI 장치 선택 기준
🏆 전문가 추천: 다음 요소를 기준으로 GFCI 장치를 선택하세요.
- UL Listed 인증 – 장치가 안전 표준 (GFCI의 경우 UL 943)을 충족하는지 확인합니다.
- 내후성 – 실외 애플리케이션용 WR 등급 장치 (NEC에서 요구)
- 변조 방지 – 어린이 안전을 위한 TR 등급 콘센트 (대부분의 주거 단위에서 요구)
- LED 표시등 – 쉬운 확인을 위한 시각적 상태 모니터링
- 자가 테스트 기능 – 자동 모니터링으로 유지 관리 부담 감소
- 제조업체 평판 – 입증된 신뢰성을 가진 기존 브랜드를 선택하십시오.
- 보증 범위 – 5-10년 보증을 찾으십시오.
특정 애플리케이션에 권장되는 기능:
- 욕실: 변조 방지, 자가 테스트, LED 표시등
- 주방: 내후성 (싱크대 근처), 20A 정격, 자가 테스트
- 옥외: 내후성, 사용 중 커버, 잠금 가능
- 차고: 내후성, 20A 정격, 다중 콘센트
AFCI 장치 선택 기준
🔥 화재 예방 우선순위: 다음을 고려하여 AFCI 장치를 선택하세요.
- 조합 유형 – 새로운 설치에 필요 (직렬 및 병렬 아크 감지)
- 제조업체 평판 – 낮은 오작동 트립률을 가진 브랜드를 선택하십시오.
- 패널 호환성 – 차단기가 특정 패널 브랜드/모델에 맞는지 확인하십시오.
- 이중 기능 옵션 – GFCI 및 AFCI가 모두 필요한 영역 고려
- 펌웨어 업데이트 – 일부 스마트 차단기는 성능 향상을 위한 업데이트 제공
- 오작동 트립 이력 – 신뢰성에 대한 사용자 리뷰 조사
- 보증 범위 – 10년 이상의 보증 기간 확인
브랜드 고려 사항:
- 주요 제조업체는 2008년부터 AFCI 기술을 크게 개선했습니다.
- 최신 모델은 오작동 트립률이 훨씬 낮습니다.
- 일부 브랜드는 트립 원인을 식별하는 진단 기능 제공
- 스마트 차단기는 원격 모니터링 및 경고 제공 가능
유지 관리 및 교체 지침
GFCI 및 AFCI 장치를 교체해야 하는 시기
교체 표시기:
즉시 교체 필요:
- 장치가 월간 테스트에 실패
- 눈에 보이는 손상, 화상 또는 변색
- 장치가 트립 후 재설정되지 않음
- 식별 가능한 원인 없이 빈번한 오작동 트립
- 녹거나 부식된 단자
- 장치가 15년 이상 됨
교체 고려:
- 장치가 10-15년 됨 (수명 종료에 가까워짐)
- 오래된 장치가 있는 집으로 이사
- 자가 테스트 모델로 업그레이드
- 이중 기능 추가
- 오작동 트립 성능 개선
업그레이드 기회:
- 표준 차단기를 다음으로 교체 AFCI 보호 패널 업그레이드 중
- 리모델링 중 오래된 주택에 GFCI 보호 기능 추가
- 두 가지 보호 기능이 모두 필요한 경우 이중 기능 차단기로 업그레이드
- 원격 모니터링을 위해 스마트 차단기 설치
전문적인 유지 관리 일정
| 유지 관리 작업 | 빈도 | 수행자 | 중요성 | 참고 |
|---|---|---|---|---|
| 월간 테스트 | 월 | 주택 소유자 | 비판적인 | 모든 장치의 TEST 버튼 누르기 |
| 육안 검사 | 계간지 | 주택 소유자 | 중요 | 손상, 변색 확인 |
| 전문가 검사 | 매년 | 면허 전기 기술자 | 필수적인 | 포괄적인 시스템 평가 |
| 부하 분석 | 5년마다 | 면허 전기 기술자 | 추천 | 회로 과부하 여부 확인 |
| 패널 평가 | 모든 10 년 | 면허 전기 기술자 | 중요 | 업그레이드 필요성 평가 |
| 장치 교체 | 10-15년 | 면허 전기 기술자 | 비판적인 | 사전 예방적 교체 프로그램 |
🔧 유지 관리 팁: 달력 또는 스마트폰 앱을 사용하여 간단한 테스트 로그를 만드십시오. 모든 GFCI 및 AFCI 장치를 테스트하도록 매월 알림을 설정하십시오. 날짜, 위치 및 결과를 기록하십시오. 이 로그는 보험 목적으로 유용하며 고장날 수 있는 장치를 식별하는 데 도움이 됩니다.
고급 주제: 오작동 트립 솔루션
AFCI 오작동 트립 이해
오작동 트립(실제 위험 없이 AFCI가 트립되는 경우)은 AFCI 기술에 대한 주요 불만이었습니다. 그러나 상당한 개선이 이루어졌습니다.
역사적 맥락:
- 초기 AFCI (1999-2008): 높은 오작동 트립률
- 콤비네이션 AFCI (2008-2014): 개선되었지만 여전히 문제 있음
- 최신 AFCI (2014-현재): 오작동 트립이 크게 감소
- 스마트 AFCI (2020+): 펌웨어 업데이트 및 진단 기능
일반적인 오작동 트립 원인:
- 호환되지 않는 장치 (사례의 40%)
- 유니버설 모터가 있는 진공 청소기
- 런닝머신 및 운동 장비
- 형광등 및 구형 디머
- 일부 전동 공구 및 가전 제품
- 배선 문제 (사례의 35%)
- 회로 간 공유 중성선
- 느슨한 연결로 인해 간헐적인 접촉이 발생합니다.
- 오래된 배선과 새로운 배선 혼합
- 부적절한 중성선-접지 본딩
- 설치 오류 (사례의 20%)
- 잘못된 중성선 연결
- 다중 와이어 회로 비호환성
- 애플리케이션에 적합하지 않은 차단기 유형
- 패널 호환성 문제
- 장치 결함 (사례의 5%)
- 제조 결함
- 노후화로 인한 성능 저하
- 구형 스마트 차단기의 펌웨어 문제
체계적인 문제 해결 접근 방식
1단계: 패턴 문서화
- 트립은 언제 발생합니까? (시간, 날씨, 특정 활동)
- 트립이 발생할 때 어떤 장치가 사용 중입니까?
- 트립은 얼마나 자주 발생합니까?
- 새로운 설치입니까, 기존 회로입니까?
2단계: 원인 격리
- 회로에서 모든 장치의 플러그를 뽑습니다.
- AFCI 차단기를 재설정합니다.
- 장치를 한 번에 하나씩 다시 연결합니다.
- 트립을 유발하는 장치를 식별합니다.
3단계: 설치 확인
- 중성선 연결을 확인합니다(해당 회로 전용이어야 함).
- 다른 회로와 공유 중성선이 없는지 확인합니다.
- 모든 연결부의 조임 상태를 점검하세요
- 차단기 설치가 올바른지 확인합니다.
4단계: 솔루션 테스트
- 다른 회로에서 장치를 사용해 봅니다(장치 대 배선 문제 확인).
- 최신 AFCI 차단기 모델로 업데이트합니다.
- 호환되지 않는 장치를 다른 회로로 분리합니다.
- 문제가 있는 장비에 전용 회로를 고려합니다.
5단계: 전문가 평가
- 문제가 지속되면 면허가 있는 전기 기술자를 고용합니다.
- 회로 재배선 또는 패널 업그레이드가 필요할 수 있습니다.
- 전용 중성선이 필요할 수 있습니다.
- 진단 기능이 있는 스마트 차단기가 도움이 될 수 있습니다.
자주 묻는 질문
GFCI와 AFCI 장치를 직접 설치할 수 있나요?
GFCI 콘센트는 적절한 안전 예방 조치를 갖춘 숙련된 DIY 사용자가 설치할 수 있지만, AFCI 회로 차단기 및 전기 패널 작업은 반드시 면허를 소지한 전기 기술자만 수행해야 합니다. 부적절한 설치는 심각한 안전 위험, 규정 위반 및 보험 보장 무효화를 초래할 수 있습니다. 또한 많은 관할 구역에서 회로 차단기 설치에 대한 허가 및 검사를 요구합니다. 감전, 화재 또는 원래 문제보다 더 심각한 위험을 초래할 수 있는 위험 때문에 패널 작업에는 전문가의 설치만이 안전한 선택입니다.
동일한 회로에 GFCI와 AFCI 보호가 모두 필요합니까?
예, 현재 많은 지역에서 NEC 2023에 따라 두 가지 유형의 보호 장치를 모두 요구합니다. 주방, 세탁실 및 지하실 생활 공간은 두 가지 보호 장치가 모두 의무적인 일반적인 예입니다. 가장 비용 효율적인 솔루션은 단일 장치에서 두 가지 보호 기능을 모두 제공하는 이중 기능 GFCI/AFCI 회로 차단기를 사용하는 것입니다. 또는 AFCI 차단기로 보호되는 회로에 GFCI 콘센트를 설치할 수 있지만 일반적으로 비용이 더 많이 들고 복잡합니다. 한 가지 유형의 보호 장치가 두 가지 위험을 모두 포괄한다고 가정하지 마십시오. GFCI는 감전으로부터 사람을 보호하고 AFCI는 화재로부터 재산을 보호합니다.
특정 기기를 사용하면 AFCI 차단기가 작동하는 이유는 무엇입니까?
AFCI 차단기는 위험한 아크와 유사한 전기적 신호를 생성하는 특정 장치에서 오작동 트립이 발생할 수 있습니다. 일반적인 원인으로는 범용 모터가 있는 진공 청소기, 런닝머신, 형광등, 구형 조광 스위치 및 일부 전동 공구가 있습니다. 이는 AFCI에 결함이 있다는 의미가 아니라 사용자를 보호하려는 것입니다. 최신 콤비네이션 AFCI 차단기(2014년 이후)는 안전을 유지하면서 오작동 트립을 줄이기 위해 필터링이 크게 개선되었습니다. 해결 방법으로는 최신 AFCI 모델로 업데이트하거나, 문제가 있는 장치를 전용 회로에 설치하거나, 전기 기술자에게 문의하여 올바른 설치 및 배선을 확인하는 것이 있습니다.
GFCI와 AFCI 장치는 얼마나 자주 테스트해야 합니까?
내장된 테스트 버튼을 사용하여 GFCI 및 AFCI 장치를 매달 테스트하십시오. 이렇게 하면 장치가 제대로 작동하고 필요할 때 사용자를 보호할 수 있습니다. 월별 테스트는 제조업체, 전기 안전 기관 및 국가 전기 규정에서 권장합니다. 또한 뇌우 후, 가정에서 전기 작업을 수행한 후, 계절별로 실외 콘센트를 사용하기 전에 장치를 테스트하십시오. 날짜와 결과가 포함된 테스트 로그를 보관하십시오. 장치가 제대로 테스트되지 않으면(TEST를 눌러도 트립되지 않거나 재설정되지 않음) 수명에 관계없이 즉시 교체하십시오.
GFCI 콘센트와 GFCI 회로 차단기의 차이점은 무엇입니까?
GFCI 콘센트는 설치된 특정 콘센트와 다운스트림 콘센트(LOAD 단자에 연결됨)만 보호하는 반면, GFCI 회로 차단기는 전기 패널에서 전체 회로를 보호합니다. 회로 차단기는 더 광범위한 보호 기능을 제공하고 패널에 있기 때문에 변조 방지 기능이 있지만 더 비싸고(콘센트의 경우 $45-75 대 $15-30) 전문가의 설치가 필요합니다. GFCI 콘센트는 접근 가능한 위치에서 사용 지점 보호에 이상적이며, GFCI 차단기는 여러 콘센트, 접근 불가능한 위치 또는 하드와이어드 가전 제품을 보호하는 데 더 적합합니다. 포괄적인 보호를 위해 많은 전기 기술자가 조합 방식을 사용합니다.
GFCI 및 AFCI 보호 기능이 있는 연장 코드를 사용할 수 있나요?
GFCI 연장 코드 및 휴대용 GFCI 장치는 임시 옥외 사용, 건설 현장 또는 오래된 주택에 대한 보호 기능 추가에 유용합니다. 그러나 영구적인 설치에는 연장 코드에 의존하기보다는 적절하게 설치된 GFCI 콘센트 또는 회로 차단기를 사용해야 합니다. AFCI 보호는 일반적으로 연장 코드를 통하지 않고 회로 차단기 수준에서 발생합니다. 이는 기술적으로 패널에서 전체 회로를 모니터링해야 하기 때문입니다. 연장 코드를 영구적인 배선 솔루션으로 사용하지 말고, GFCI 연장 코드가 의도된 용도(실내 대 실외, 전류 정격)에 적합한지 확인하십시오.
GFCI와 AFCI 장치는 정전 중에도 작동합니까?
아니요, 이러한 장치는 작동하려면 전원이 필요합니다. 정전 중에는 보호 기능을 제공할 수 없지만 전원이 복구되면 자동으로 보호 기능을 다시 시작합니다. 이는 중요한 안전 고려 사항입니다. 정전 중에 발전기를 사용하는 경우 발전기 시스템에 인명 안전을 위한 적절한 GFCI 보호 기능이 포함되어 있는지 확인하십시오. 휴대용 발전기에는 내장된 GFCI 보호 기능이 있거나 GFCI 보호 연장 코드를 사용해야 합니다. 정전 후 전원이 복구되면 GFCI 및 AFCI 장치를 테스트하여 제대로 작동하는지 확인하십시오. 복구 중 전원 서지로 인해 전자 부품이 손상될 수 있습니다.
GFCI와 AFCI 장치의 수명은 얼마나 됩니까?
고품질 GFCI 장치는 적절한 유지 관리를 통해 일반적으로 10-15년 동안 사용할 수 있으며, AFCI 장치는 10-20년 동안 사용할 수 있습니다. 그러나 수명은 사용량, 환경 조건 및 품질에 따라 달라집니다. 열악한 환경(실외, 높은 습도, 잦은 사용)의 장치는 더 빨리 고장날 수 있습니다. 테스트에 실패하거나 마모 징후가 보이는 장치는 수명에 관계없이 교체하십시오. 많은 최신 장치에는 기능을 자동으로 확인하는 자체 테스트 기능이 포함되어 있지만, 수동 월별 테스트는 여전히 필수적입니다. 장치가 여전히 제대로 테스트되더라도 내부 부품이 시간이 지남에 따라 저하되므로 10-15년 주기로 사전 교체를 권장합니다.
이중 기능 차단기란 무엇이며 언제 사용해야 합니까?
이중 기능 차단기는 단일 회로 차단기에 GFCI 및 AFCI 보호 기능을 결합하여 NEC 210.8(GFCI) 및 210.12(AFCI) 요구 사항을 모두 충족합니다. 이러한 차단기는 $50-85로 AFCI 전용 차단기($45-75)보다 약간 비싸므로 두 가지 보호 기능이 모두 필요한 회로에 매우 비용 효율적입니다. 주방 회로, 세탁 공간, 지하실 생활 공간 및 감전 및 화재 예방이 모두 필요한 모든 위치에 이중 기능 차단기를 사용하십시오. 패널 공간을 절약하고, 설치를 간소화하고, 문제 해결 복잡성을 줄이고, 포괄적인 보호를 보장합니다. 새로운 건축 및 주요 개조에 대한 표준 선택이 되고 있습니다.
오래된 배선이 AFCI 차단기를 트립시킬 수 있습니까?
예, 오래된 배선은 AFCI 오작동 트립의 일반적인 원인입니다. 열화된 절연, 느슨한 연결, 산화된 단자 및 손상된 도체는 모두 AFCI가 위험한 아크로 해석하는 전기적 신호를 생성할 수 있습니다. 이는 오작동 트립처럼 보일 수 있지만 실제로는 AFCI가 결국 화재를 유발할 수 있는 배선의 실제 문제를 감지하는 것입니다. AFCI 차단기가 오래된 회로에서 자주 트립되는 경우 면허가 있는 전기 기술자에게 배선을 검사하도록 하십시오. 회로 재배선, 연결 조임 또는 콘센트 교체가 필요할 수 있습니다. AFCI 보호 기능을 비활성화하지 마십시오. 안전과 신뢰성을 모두 확보하기 위해 기본 배선 문제를 해결하십시오.
결론: 전기 안전을 위한 올바른 선택
GFCI 및 AFCI 보호는 모두 현대 전기 안전 시스템의 필수 구성 요소이며, 각각 뚜렷하지만 똑같이 중요한 위험을 해결합니다. GFCI는 밀리초 단위로 접지 오류를 감지하여 잠재적으로 치명적인 감전을 방지하고, AFCI는 주변 물질에 불이 붙기 전에 위험한 아크 상태를 식별하여 전기 화재를 예방합니다. 이러한 기술을 함께 사용하면 매년 수천 명의 사망, 부상 및 수십억 달러의 재산 피해를 예방할 수 있습니다.
차이점, 적절한 적용 및 설치 요구 사항을 이해하면 전기 시스템이 현재 안전 표준을 충족하고 가족과 재산에 대한 최대 보호를 제공할 수 있습니다. 전기 규정의 발전은 이러한 장치의 생명을 구하는 가치를 보여주는 수십 년간의 연구 및 실제 데이터를 반영합니다.
주요 구현 전략:
- 생명 안전 우선 – 필요한 모든 습한 위치에 GFCI 보호 기능을 먼저 설치합니다.
- 화재 예방 해결 – 모든 생활 공간과 침실에 AFCI 보호 기능을 추가합니다.
- 이중 기능 차단기 사용 – 두 가지 보호 기능이 모두 필요한 영역에 가장 비용 효율적입니다.
- 매달 테스트 – 정기적인 테스트를 통해 필요할 때 장치가 작동하는지 확인합니다.
- 사전 예방적으로 교체 – 고장을 기다리지 말고 10-15년 후에 장치를 교체하십시오.
- 모든 것을 문서화 – 테스트 로그 및 설치 기록을 보관하십시오.
- 최신 상태 유지 – 현재 안전 표준을 충족하도록 오래된 주택을 업데이트합니다.
🏠 최종 추천: 현재 전기 시스템을 평가하고 지역 규정을 충족하고 특정 요구 사항에 대한 최대 안전을 제공하는 GFCI 및 AFCI 보호에 대한 포괄적인 계획을 개발하려면 면허가 있는 전기 기술자와 상담하십시오. 전기 안전에 대한 이러한 투자는 생명을 보호하고, 재산 피해를 예방하고, 보험 비용을 줄이고, 주택 가치를 높일 수 있습니다.
복잡한 전기 작업, 개조 또는 코드 요구 사항에 대해 의문이 있는 경우 항상 자격을 갖춘 전문가를 고용하여 수십 년 동안 생명과 재산을 보호하는 안전하고 규정을 준수하는 설치를 보장하십시오.
관련 자료:
- 다음에 대해 알아보십시오. 회로 차단기 유형 및 응용 분야
- 이해하다 회로 차단기를 재설정하는 방법 "무식한 방법"("진공 청소기로 청소하며 소리 지르기")이 아닙니다. 그것은
- 탐색하다 회로 차단기 정격 적절한 선택을 위해
- 발견하다 RCBO 대 AFDD 차이점 국제 응용 프로그램을 위해
- 검토 표준 차단기 크기 집을 위해
