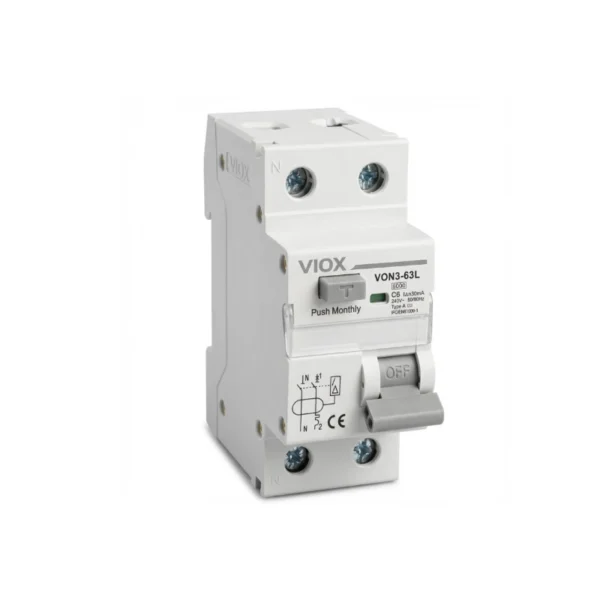

VON3-63L RCBO (1P+N)

製品概要

について VON3-63L RCBO は、定格電圧240Vの単相AC 50/60Hz回路向けに設計された、コンパクトで高性能な保護デバイスです。包括的な電気的安全性を実現するために、過負荷、短絡、および漏電（感電）保護を単一の省スペースモジュールに統合しています。厳格な業界標準に基づいて製造されたVON3-63Lは、住宅および商業用途の両方で、信頼性の高い配電と最大限の人員安全を保証します。.

エンジニアリング上の利点と主要機能

• 同時遮断： 故障時に活線と中性線の両方を同時に遮断することにより安全性を高め、下流回路の完全な絶縁を保証します。.
• 逆配線保護： 活線と中性線が逆に接続された場合でも、感電から人員を保護する高度なフェイルセーフ機構を備えています。.
• コンパクトなフォームファクター： 「小型」設計により、高い遮断容量（4500A）を損なうことなく、配電盤およびコンシューマーユニット内の使用可能なスペースを最大化します。.
• 高感度： 直接接触保護のために30mAの漏電感度定格、火災予防のために最大300mAで利用可能です。.
• 標準準拠： 完全に準拠 IEC 61009 規格に準拠し、グローバルな信頼性と規制遵守を保証します。.

技術仕様

寸法と設置

• 幅： 35.7 mm (2モジュール)
• 身長： 83 mm
• 奥行: 75.7 mm
• マウント： 標準35mm DINレール取り付け。.
• 端子設計： 最適化された上下の配線端子は、1mm²から最大25mm²までのケーブル断面積に対応し、効率的なパネル組み立てのために標準配線とバスバー設置の両方に対応します。.

アプリケーション・シナリオ

VON3-63Lは、以下のエンドポイント保護に最適な選択肢です。

• 住宅用コンシューマーユニットおよび配電盤。.
• 商業ビルの照明および電源回路。.
• コンパクトなフットプリントコンポーネントを必要とするOEM電気制御パネル。.
