TB4440 セラミック端子台

TB4440セラミック端子台は、コンパクトな設置面積で複数の信頼性の高い接続を必要とする産業用アプリケーション向けに特別に設計された、中規模配電用の効率的なソリューションです。このプロ仕様の4ポジション端子台は、堅牢な40Aの定格電流と優れた熱安定性、および優れた電気絶縁特性を兼ね備えており、接続の信頼性とスペース効率が不可欠な要件である産業用システムに携わるエンジニアや電気技術者にとって理想的な選択肢です。

産業用アプリケーションのためのスペース効率の高いマルチ回路設計

TB4440は、非常にコンパクトなフットプリントを維持しながら、最適な接続容量を提供するように設計された精密に設計された4イン4アウト構成を特長としています。高周波セラミック材料から製造されたこの端子台は、高温環境において従来のプラスチック代替品を大幅に上回る優れた絶縁特性を発揮します。セラミックハウジングは、750℃までの極端な温度条件下でも、経年劣化、亀裂、変形に対する完全な耐性を保証し、重要な電気接続の長期安定性と安全性を保証します。

各端子台には、最適な電気性能のための銅導体と、耐久性のあるメッキ金属から製造されたM3互換スクリューターミナルを備えた8つの精密設計接続ポイントが組み込まれています。このプロフェッショナルグレードの構造は、振動や熱サイクルに耐え、時間の経過とともに緩むことなく、確実で信頼性の高いワイヤークランプを提供し、接続の完全性が重要な要求の厳しいアプリケーションにおいて、4つの回路すべてにわたって一貫した電気的接触を保証します。

主な特徴と技術的優位性

• 超コンパクト設計： 63mm×23.8mm×16.8mmと小型化されているため、限られたスペースでの設置に最適
• 効率的な4ポジションレイアウト： 4ポジション構成により、接続容量とコンパクトなサイズの優れたバランスを実現
• 実質的な現有能力： 各ポジション40Aの定格により、産業用制御および電力アプリケーションに十分な容量を提供
• ロープロファイルの高さ： 高さ16.8mmのプロファイルにより、浅いエンクロージャーや狭いスペースにも設置可能
• M3ネジの互換性： 精密に設計されたM3ネジ端子により、適切なトルク要件で確実な接続を実現
• 優れた耐熱性： セラミック構造で、プラスチック端子台の能力をはるかに超える750℃までの連続動作に耐える。
• 優れた電気絶縁性： セラミック材料は優れた絶縁耐力を提供し、隣接する位置間の電流リークを防ぐ
• 難燃性： 天然の耐火性素材が、重要な設備における発火や火炎伝播のリスクを排除します。
• 耐薬品性： 油、溶剤、ほとんどの工業用化学薬品に不浸透性で、過酷な環境での耐久性を確保

技術仕様

TB4440 詳細仕様

• モデル番号 TB4440
• コンフィギュレーション： 4イン、4アウト（8接続ポイント）
• 現在の評価 各ポジション40A

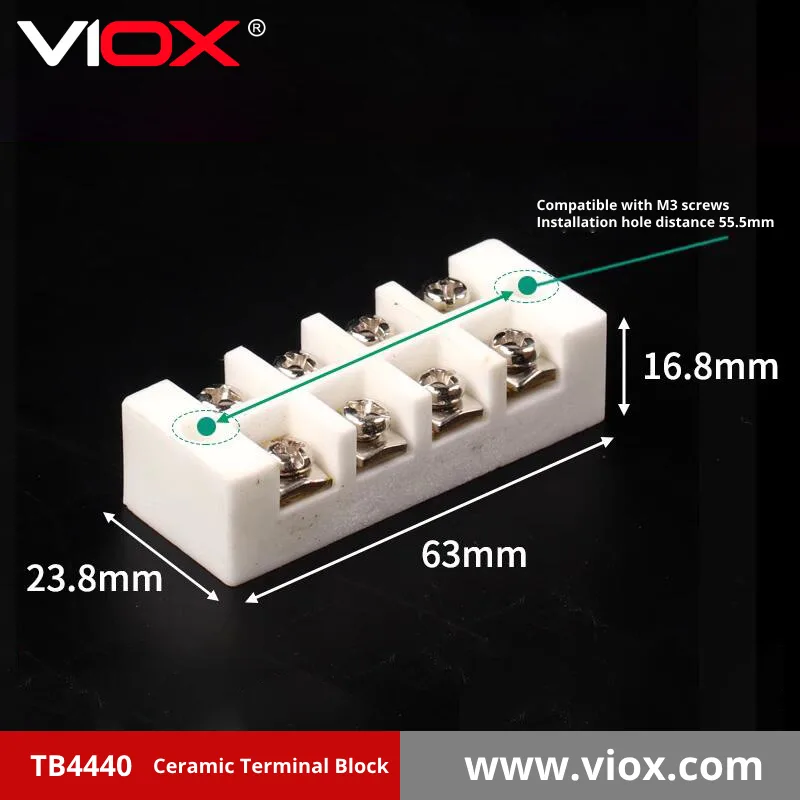

• 寸法： 63mm（長さ）×23.8mm（幅）×16.8mm（高さ）
• ハウジング素材： 高周波セラミック
• 導体材料： 銅コア
• スクリュータイプ： M3
• 取り付け距離： 55.5mmセンター・トゥ・センター
• 互換性のあるワイヤータイプ： ソフトワイヤーとハードワイヤーの両方に対応
• 最高使用温度： 750°C
• 絶縁耐力： 3kV
• 絶縁抵抗： >500VDCで1500MΩ以上
• 定格電圧： AC/DC 600V

宇宙に最適化されたアプリケーション

TB4440セラミック端子台は、スペースに制約のある環境で信頼性の高い複数の接続を必要とするアプリケーション向けに特別に設計されています：

• コンパクトなコントロールパネル： 限られたスペースのオートメーションと制御アプリケーションにおける配電レール
• 工作機械： 配線スペースが制限される産業用機器の電源および制御接続
• 小型製造装置： コンパクトな生産機械における配電
• 計装システム： 計測・監視システムの接続ポイント
• 電気エンクロージャー： スペースが限られた電気キャビネット内の配電
• 専用設備： カスタム設計の産業用システムにおける接続ポイント
• 小型モーター制御： 中型モータードライブ用電源接続
• 自動車用途： 耐熱性を必要とする車両システムの電気接続

プロフェッショナル・インストレーション・ガイドライン

スペースに制約のある設備で最適な性能と信頼性を得るには、以下の専門的ガイドラインに従ってください：

1. 付属の55.5mmの取り付け穴を使って、きれいで平らな面にしっかりと取り付けてください。
2. 適切な放熱のため、端子台の周囲に最低20mmの隙間を確保すること
3. 適切な長さ（M3端子の場合、通常6～7mm）にストリップする。
4. 配線を挿入する前に、M3端子ネジを完全に緩めること
5. 導線を端子口に完全に挿入する
6. M3ネジを0.6～0.8N-mのトルクで締める（締め過ぎないこと）
7. 目視検査と機械的試験により、確実な接続を確認する。
8. 将来のメンテナンスのために、包括的な回路ラベリングを実施
9. メンテナンス・プロトコルの一環として定期点検を予定する

TB4440の利点：信頼性の高いパフォーマンスと最大限のスペース効率

TB4440セラミック端子台は、設置スペースが限られた産業用アプリケーション向けに、接続容量とスペース効率の優れたバランスを提供します。その超小型の寸法により、当社のラインナップの中で最小の4ポジション40A端子台となっており、電流容量や接続の信頼性を損なうことなく、パネルスペースを効率的に使用できます。セラミック構造により、卓越した耐熱性と電気絶縁性が保証され、プラスチック代替品ではすぐに劣化してしまうような産業環境で要求される信頼性を提供します。

TB4440は、スペースに最適化された設計、精密に設計された部品、および優れた熱性能により、最もスペース効率の高いパッケージで複数の中電流回路を必要とする産業用配電アプリケーションにおいて、目の肥えたエンジニアの選択肢となります。
