TB3340 セラミック端子台
VIOX TB3340 セラミック端子台は、3イン3アウト、40A設計の超小型産業用配電用端子台です。750℃の耐熱性を持ち、小型制御盤や小型機器に最適です。狭い産業用スペースでの信頼性の高い省スペースのソリューションとしてVIOXをお選びください。
あなたの条件を送りなさい、私達は12時間以内にあなたのために引用する
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:sales@viox.com
TB3340セラミック端子台は、小規模配電のための効率的なソリューションであり、特に最小の設置面積で複数の信頼性の高い接続を必要とする産業用アプリケーション向けに設計されています。このプロフェッショナルグレードの3ポジション端子台は、堅牢な40Aの定格電流と優れた熱安定性、および卓越した電気絶縁特性を兼ね備えており、スペース効率と接続の信頼性が不可欠な要件である産業用システムに携わるエンジニアや電気技術者にとって理想的な選択肢です。
特殊用途向け超小型マルチ回路設計
TB3340は、可能な限り小さな実装面積で最適な接続容量を提供するよう設計された、精密に設計された3イン3アウト構成を特長としています。高周波セラミック材料から製造されたこの端子台は、高温環境において従来のプラスチック代替品を大幅に上回る優れた絶縁特性を発揮します。セラミックハウジングは、750℃までの極端な温度条件下でも、経年劣化、ひび割れ、変形に対する完全な耐性を保証し、重要な電気接続の長期安定性と安全性を保証します。
各端子台には、最適な電気性能のための銅導体と、耐久性のあるメッキ金属から製造されたM3互換スクリューターミナルを備えた6つの精密設計接続ポイントが組み込まれています。このプロフェッショナルグレードの構造は、振動や熱サイクルに耐え、時間の経過とともに緩むことなく、確実で信頼性の高いワイヤークランプを提供し、接続の完全性が重要な要求の厳しいアプリケーションにおいて、3つの回路すべてにわたって一貫した電気的接触を保証します。
主な特徴と技術的優位性

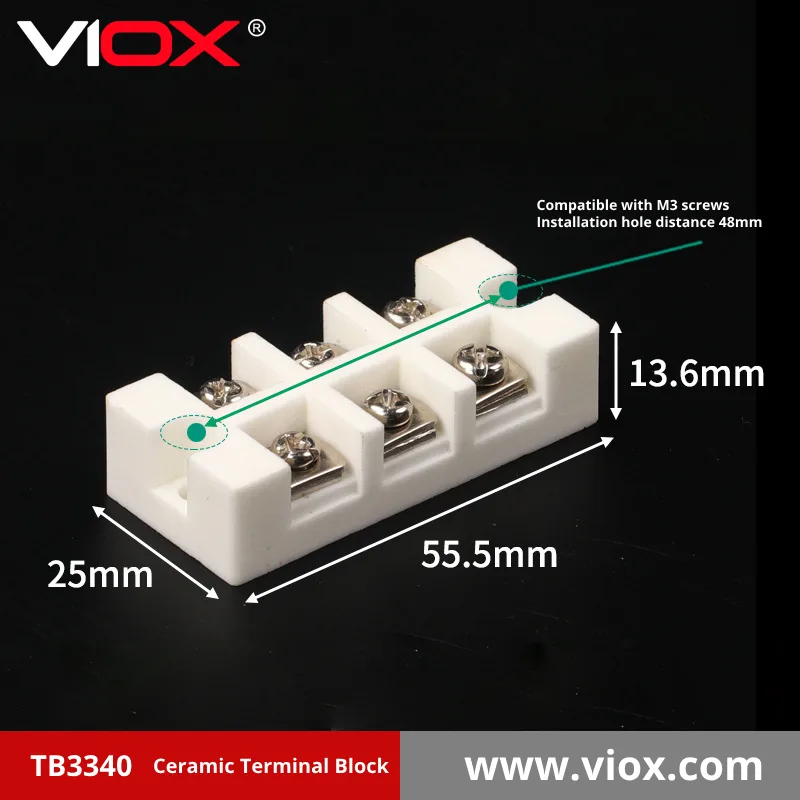

- 超コンパクト設計: 55.5mm×25mm×13.6mmと小型化されているため、スペースが極端に限られた設置に最適
- ロープロファイルの高さ: 非常にスリムな13.6mmの高さプロファイルにより、最も浅い筐体や狭いスペースにも設置可能
- 効率的な3ポジションレイアウト: 3ポジション構成により、接続容量と最小寸法の優れたバランスを実現
- 実質的な現有能力: 各ポジション40Aの定格により、産業用制御および電力アプリケーションに十分な容量を提供
- M3ネジの互換性: 精密に設計されたM3ネジ端子により、適切なトルク要件で確実な接続を実現
- 優れた耐熱性: セラミック構造で、プラスチック端子台の能力をはるかに超える750℃までの連続動作に耐える。
- 優れた電気絶縁性: セラミック材料は優れた絶縁耐力を提供し、隣接する位置間の電流リークを防ぐ
- 難燃性: 天然の耐火性素材が、重要な設備における発火や火炎伝播のリスクを排除します。
- 耐薬品性: 油、溶剤、ほとんどの工業用化学薬品に不浸透性で、過酷な環境での耐久性を確保
技術仕様
モデルタイプ | 構成 | 現在の評価 | 長さ | 幅 | 高さ | スクリュータイプ | 取付距離 |
---|---|---|---|---|---|---|---|
TB121240 | 12イン12アウト | 40A | 183mm | 24mm | 21mm | M5 | 165mm |
TB101040 | 10イン10アウト | 40A | 160mm | 24mm | 21mm | M5 | 144mm |
TB8840 | 8イン8アウト | 40A | 141.5mm | 34.8mm | 24.6mm | M3 | 95mm |
TB7760 | 7イン7アウト | 60A | 135mm | 35mm | 19mm | M5 | 123mm |
TB6640 | 6イン6アウト | 40A | 98mm | 24mm | 20mm | M3 | 88mm |
TB4460 | 4イン4アウト | 60A | 86mm | 33.5mm | 19.5mm | M5 | 75mm |
TB4440 | 4イン4アウト | 40A | 63mm | 23.8mm | 16.8mm | M3 | 55.5mm |
TB3340 | 3イン3アウト | 40A | 55.5mm | 25mm | 13.6mm | M3 | 48mm |
TB2260 | 2イン2アウト | 60A | 43.3mm | 30mm | 18.3mm | M5 | 34mm |
TB3340 詳細仕様
- モデル番号 TB3340
- コンフィギュレーション: 3イン、3アウト(6接続ポイント)
- 現在の評価 各ポジション40A
- 寸法: 55.5mm(長さ)×25mm(幅)×13.6mm(高さ)
- ハウジング素材: 高周波セラミック
- 導体材料: 銅コア
- スクリュータイプ: M3
- 取り付け距離: 中心から中心まで48mm
- 互換性のあるワイヤータイプ: ソフトワイヤーとハードワイヤーの両方に対応
- 最高使用温度: 750°C
- 絶縁耐力: 3kV
- 絶縁抵抗: >500VDCで1500MΩ以上
- 定格電圧: AC/DC 600V
スペースクリティカルなアプリケーション
TB3340セラミック端子台は、スペースが非常に限られた環境で信頼性の高い接続を必要とするアプリケーション向けに特別に設計されています:
- 小型コントロールパネル: 高度にコンパクトなオートメーションおよび制御アプリケーションの配電点
- 小型機器: スペースが限られた産業用機械および装置における電源接続
- 計装: 精密測定・監視機器の接続点
- コンパクトな電気エンクロージャ: ミニマムスペース電気キャビネットの配電
- 小型モーター 小型モーター駆動および制御用電源接続
- 特殊エレクトロニクス: 耐熱性を必要とするカスタム設計の電子システムの接続ポイント
- 自動車システム: スペース制約の厳しい車両システムにおける電気接続
- ポータブル機器: 輸送可能な産業機器の配電
プロフェッショナル・インストレーション・ガイドライン
超小型の設備で最適な性能と信頼性を得るには、以下の専用ガイドラインに従ってください:
- 付属の48mmの取り付け穴を使って、きれいで平らな面にしっかりと取り付ける。
- 可能であれば、適切な放熱のために端子台の周囲に最低 20mm のクリアランスを確保してください。
- 適切な長さ(M3端子の場合、通常6~7mm)にストリップする。
- 配線を挿入する前に、M3端子ネジを完全に緩めること
- 導線を端子口に完全に挿入する
- M3ネジを0.6~0.8N-mのトルクで締める(締め過ぎないこと)
- 目視検査と機械的試験により、確実な接続を確認する。
- 将来のメンテナンスのために明確な回路識別を実施
TB3340の利点:究極のスペース効率
TB3340セラミック端子台は、設置スペースが絶対的に限られているアプリケーション向けに、性能と小型化の卓越したバランスを実現します。その超小型の寸法は、当社のラインナップの中で最小の多回路端子台の1つであり、電流容量や接続の信頼性を損なうことなく、限られたパネルスペースを効率的に使用できます。セラミック構造により、卓越した耐熱性と電気絶縁性が確保され、プラスチック代替品ではすぐに劣化してしまうような産業環境で求められる信頼性を提供します。
TB3340は、超小型設計、薄型高さ、優れた放熱性能により、1mm単位が重要な、スペースに制約のある設備で複数の中電流回路を必要とする産業用配電アプリケーションのための決定的なソリューションです。
