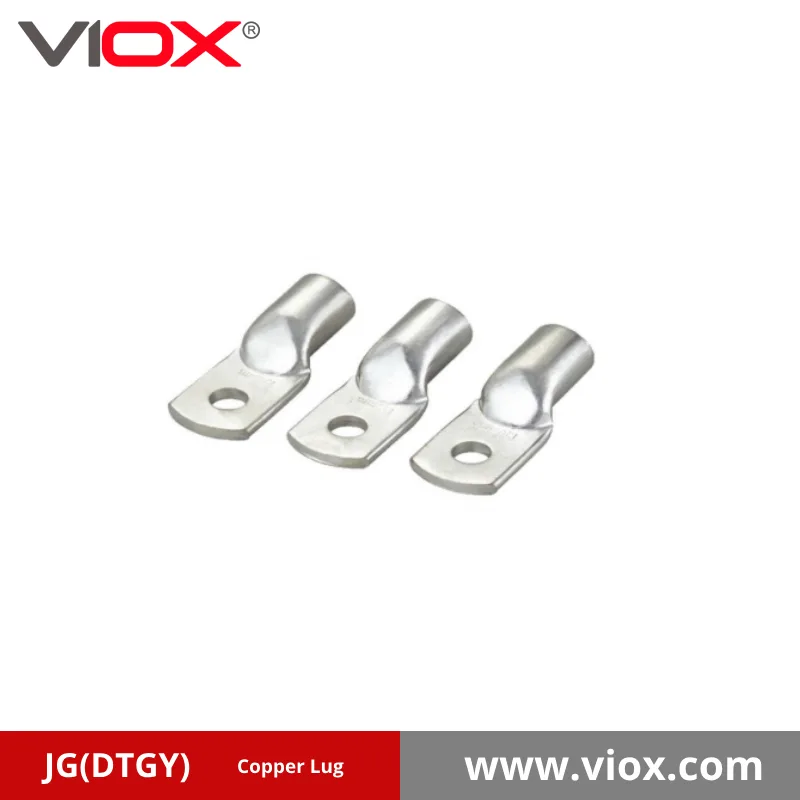

JG(DTGY) 銅ラグ
VIOX JG(DTGY)銅ラグは、要求の厳しい電力用途に優れた導電性を提供します。99.9%純T2銅を使用し、耐食性のため錫メッキされています。信頼性の高い取り付けを簡素化するベルマウス・エントリー＆ビューイング・ウィンドウを備えています。発電機、伝達及び産業使用のための理想。
あなたの条件を送りなさい、私達は12時間以内にあなたのために引用する
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:sales@viox.com
VIOXのJG(DTGY)銅ラグシリーズへようこそ！JG(DTGY)銅ラグは、要求の厳しい送電用途において最適な導電性と長期にわたる性能を発揮するように設計されています。これらの精密加工された銅ラグは、電気接続技術の最高峰であり、最も厳しい業界標準を満たす優れた導電性と卓越した耐久性を兼ね備えています。
プレミアム品質構造
JG(DTGY)銅ラグは、銅含有量99.9%を超える高純度T2銅管を使用して製造されており、最大限の導電性と最小限の抵抗を保証します。各端子は柔軟で導電性の高い設計となっており、電源ケーブルの銅導体と電子機器の接続に最適です。錫メッキ表面処理により優れた耐食性を実現し、厳しい環境条件下でも最高の性能を維持します。
多彩なアプリケーション
当社のJG(DTGY)銅ラグは、発電機、変圧器、スイッチキャビネット、送配電システムに広く使用され、導電性を向上させます。断面積1.5mm²から500mm²までの銅導体に信頼性の高い接続を提供し、低電圧と中電圧の両方の用途に適しています。精密に設計された設計により、標準的な圧着工具との完全な互換性が保証され、さまざまな電気システムでの迅速で確実な取り付けが容易になります。
優れた設計機能
JG(DTGY)カッパー・ラグは、導体の挿入を容易にし、取り付け時のワイヤのスプレイを防止するベルマウス・エントリー・デザインを採用しています。覗き窓により、導体の適切な位置が視覚的に確認でき、常に確実な接続を保証します。これらの配慮された設計要素は、接続の信頼性を最大限に高めながら、取り付け時間を大幅に短縮します。
このラグは-50℃～150℃の温度範囲で確実に動作するように設計されており、多様な環境条件や熱安定性を必要とする用途に適しています。堅牢な構造は高い機械的ストレスに耐えることができ、高振動環境においても長期的な接続の完全性を保証します。
技術仕様
各JG(DTGY)カッパーラグは、業界標準の機器との互換性と一貫した性能を保証するために、厳格な寸法公差に従って精密に製造されています。コンパクトでありながらフレキシブルな設計により、様々な接続形態に対応しながら、最小限の設置スペースで済みます。
| モデル | 寸法 | バル厚 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| D±0.2 | d±0.2 | G±0.3 | L±1.5 | L1±1 | W±1 | Φ±0.5 | |||
| JG10-6 | 8 | 5.6 | 2.5 | 38 | 21 | 12 | 6.5 | 1.2 | |
| JG10-8 | 8 | 5.6 | 2.3 | 38 | 21 | 13 | 8.5 | 1.2 | |
| JG16-6 | 9 | 6.4 | 3.0 | 40 | 23 | 13 | 6.5 | 1.3 | |
| JG16-8 | 9 | 6.4 | 3.0 | 40 | 23 | 13 | 8.5 | 1.3 | |
| JG25-6 | 10 | 7.3 | 2.8 | 45 | 25 | 14 | 6.5 | 1.35 | |
| JG25-8 | 10 | 7.3 | 2.8 | 45 | 25 | 14 | 8.5 | 1.35 | |
| JG35-8 | 11 | 8.2 | 3.0 | 50 | 28 | 15 | 8.5 | 1.4 | |
| JG35-10 | 11 | 8.2 | 3.0 | 50 | 28 | 15 | 10.5 | 1.4 | |
| JG50-8 | 13 | 10 | 3.0 | 54 | 30 | 19 | 8.5 | 1.5 | |
| JG50-10 | 13 | 10 | 3.0 | 54 | 30 | 19 | 10.5 | 1.5 | |
| JG70-8 | 16 | 12 | 3.7 | 61 | 33 | 23 | 8.5 | 1.5 | |
| JG70-10 | 16 | 12 | 3.7 | 61 | 33 | 23 | 10.5 | 2.0 | |
| JG95-8 | 18 | 14 | 4.2 | 67 | 36 | 26 | 8.5 | 2.0 | |
| JG95-10 | 18 | 14 | 4.2 | 67 | 36 | 26 | 10.5 | 2.0 | |
| JG95-12 | 18 | 14 | 4.2 | 67 | 36 | 26 | 12.5 | 2.0 | |
| JG120-10 | 20 | 16 | 4.8 | 75 | 43 | 29 | 10.5 | 2.0 | |
| JG120-12 | 20 | 16 | 4.8 | 75 | 43 | 29 | 12.5 | 2.0 | |
| JG120-14 | 20 | 16 | 4.8 | 75 | 43 | 29 | 14.5 | 2.0 | |
| JG120-16 | 20 | 16 | 4.8 | 75 | 43 | 29 | 16.5 | 2.0 | |
| JG150-10 | 22 | 17 | 4.0 | 91 | 57 | 32 | 10.5 | 2.5 | |
| JG150-12 | 22 | 17 | 4.0 | 91 | 57 | 32 | 12.5 | 2.5 | |
| JG150-14 | 22 | 17 | 4.0 | 91 | 57 | 32 | 14.5 | 2.5 | |
| JG150-16 | 22 | 17 | 4.0 | 91 | 57 | 32 | 16.5 | 2.5 | |
| JG185-10 | 24 | 19 | 5.0 | 96 | 59 | 35 | 10.5 | 2.5 | |
| JG185-12 | 24 | 19 | 5.0 | 96 | 59 | 35 | 12.5 | 2.5 | |
| JG185-14 | 24 | 19 | 5.0 | 96 | 59 | 35 | 14.5 | 2.5 | |
| JG185-16 | 24 | 19 | 5.0 | 96 | 59 | 35 | 16.5 | 2.5 | |
| JG240-12 | 26 | 21 | 5.0 | 96 | 62 | 39 | 13.0 | 2.5 | |
| JG240-14 | 26 | 21 | 5.0 | 96 | 62 | 39 | 15.0 | 2.5 | |
| JG240-16 | 26 | 21 | 5.0 | 96 | 62 | 39 | 17.0 | 2.5 | |
| JG240-20 | 26 | 21 | 5.0 | 96 | 62 | 39 | 21.0 | 2.5 | |
| JG300-12 | 30 | 24 | 6.0 | 103 | 67 | 43 | 13.0 | 2.5 | |
| JG300-14 | 30 | 24 | 6.0 | 103 | 67 | 43 | 15.0 | 2.5 | |
| JG300-16 | 30 | 24 | 6.0 | 103 | 67 | 43 | 17.0 | 2.5 | |
| JG300-20 | 30 | 24 | 6.0 | 103 | 67 | 43 | 21.0 | 2.5 | |
JG(DTGY) 銅ラグ寸法
主なメリット
- 優れた導電性： 高純度銅（>99.9%）を使用し、最適な電気性能と最小限の電力損失を実現
- 耐食性の向上： 錫メッキの表面は、様々な環境下での酸化や腐食から保護します。
- 簡単な取り付け： ベルマウス式エントリーおよび覗き窓により、導体の挿入と確認を簡素化
- 熱安定性： 50°Cから150°Cの温度範囲で確実に動作するように設計されています。
- 包括的なサイズ範囲： 様々なケーブルサイズや接続要件に対応するため、複数の構成を用意
- 長寿命： 堅牢な構造により、過酷な用途でも長年の信頼性を確保
- 業界準拠： 電気接続の国際規格に適合するよう製造
応用分野
JG(DTGY)銅ラグの汎用性は、幅広い電気用途に最適です：
- 発電： 発電機や発電所で使用され、信頼性の高い電気接続を実現
- 電気トランスミッション： 送配電システムに不可欠なコンポーネント
- 産業機器： モーター、スイッチギア、制御盤の確実な接続を実現
- 再生可能エネルギー： 効率的な送電のため、太陽光発電や風力発電システムに利用される
- インフラの構築： 商業用および工業用ビルの電気システムにおける重要なコンポーネント
- 交通機関： 鉄道、船舶、その他の輸送用電気システムに使用
インストールに関する推奨事項
JG(DTGY)カッパー・ラグの最適な性能のために、私たちは推奨します：
- ケーブル断面積と接続条件に応じて、適切なラグサイズをお選びください。
- ケーブルを挿入する前に、導体の端がきれいに取り除かれていることを確認してください。
- 確実な圧縮のため、推奨の圧着工具とダイセットを使用する。
- 圧着前に、覗き窓から導線が正しく挿入されていることを確認してください。
- メーカーのガイドラインに従い、正しい圧着圧力をかける。
- 完成した接続部が正しく配置され、圧縮されているか検査する。
品質保証
すべてのJG(DTGY)銅ラグは、一貫した性能と信頼性を保証するために厳格な品質管理試験を受けています。当社の製造工程は電気接続の国際規格に準拠しており、各端子が最高の品質基準を満たすことを保証します。VIOXの卓越性へのコミットメントは、当社の銅ラグがあらゆる用途において優れた電気接続性、最小限の電力損失、および長寿命を実現することを保証します。
VIOX JG(DTGY)銅ラグを重要な電気接続のニーズにお選びいただき、システムの性能、信頼性、安全性においてプレミアム品質がもたらす違いをご体験ください。
