マルチメーターを使用したコンタクタのテスト方法

how-to-test-a-contactor-with-multimeter

執筆者:

カテゴリ:

マルチメーターでコンタクタをテストするには、電源を遮断し、A1–A2間でコイルを測定し、主接点および補助接点を確認します。活線チェックが許可されている場合は、制御電圧を測定してください。 A1およびA2の両端で 指令中に測定します。これらの結果を総合することで、コイル、接点、機構、および制御回路の故障を切り分けることができます。.

信頼性の高い手順は以下の通りです:

特定 → 遮断 → 点検 → コイルのテスト → 制御電圧の確認 → 主接点のテスト → 補助接点のテスト → 診断

安全だ: 抵抗値および導通の測定は、必ず回路を非通電状態にして行ってください。盤内での通電テストは、作業者を感電やアークフラッシュの危険にさらすため、現場で承認された手順に従い、適切な定格の測定器と保護具(PPE)を着用した有資格の電気工事士のみが行う必要があります。.

要点

  • コイルの抵抗値測定だけでは、コンタクタ全体が正常であると判断することはできません。.
  • A1–A2間のオープン回路の測定値は通常、コイルの断線を示しますが、すべてのコンタクタに共通する「正しい」抵抗値というものは存在しません。.
  • 制御電圧はA1から任意の接地ポイント間ではなく、A1とA2の間で測定してください。.
  • コンタクタが正常に投入されても、主接点の損傷、補助接点の故障、または端子の接触不良が発生している可能性があります。.
  • コンタクタを交換する前に、過負荷、インターロック、PLC出力、制御トランス、または配線の不具合とコンタクタ自体の故障を切り分けてください。.

コンタクタ簡易診断マトリックス

症状 メーターモード テストポイント 結果パターン 推定される方向
コンタクタが投入されない 抵抗値、電源オフ A1–A2 過負荷(OL)/ 回路開放 コイルの断線またはコイルリード線の外れ
コンタクタが投入されない ACまたはDC電圧、指令オン A1–A2間 電圧なし、または電圧が不適切 上位制御回路の故障
コンタクタの唸り音またはチャタリング 電圧印加、指令オン A1–A2間 電圧低下または不安定 電源、配線、インターロック、またはコイル定格の問題
コンタクタは投入されるが、負荷がオフのまま 導通/抵抗、電源オフ L1–T1, L2–T2, L3–T3 接点が切り替わらない 主接点の摩耗、損傷、または機械的な固着
制御フィードバックの異常 導通確認(電源オフ時) NO/NC補助接点ペアの表示あり 状態が正しく切り替わらない 補助接点ユニットまたは機構の故障
端子が過熱している 目視点検を行うこと。電圧降下試験は許可がある場合のみ実施すること 該当する端子/接点経路 熱による損傷、緩み、または異常な電圧降下 接続不良または高抵抗接続

デバイスの回路図とメーカーの制限値が記載されたマトリックスを使用すること。マーキングや正常状態は異なる場合がある.

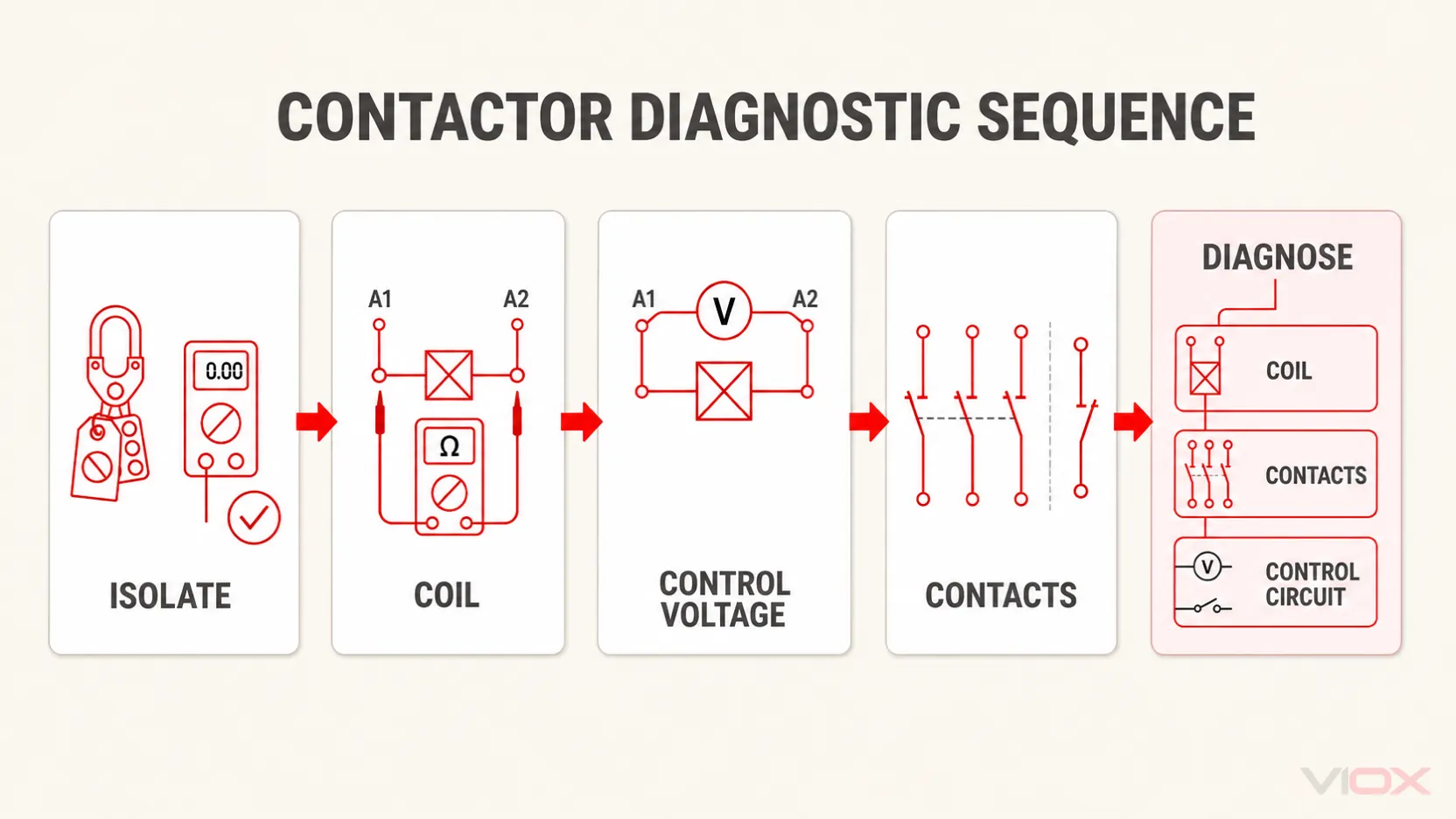

Five-step multimeter diagnostic sequence for testing a contactor.

試験前に必要なもの

正しくCAT定格されたマルチメーター、健全なプローブ、回路図、およびコンタクタのデータシートを使用すること。コイル電圧、AC/DCタイプ、極性、端子、内部電子回路、および外部サプレッサーの有無を記録すること。必要に応じて再確認すること コンタクタとは何か.

すべての3極コンタクタが同一のラベルを使用しているとは限りません。多くの場合、電源側にL1/L2/L3、負荷側にT1/T2/T3が使用され、コイル端子は一般的にA1およびA2と表記されます。実際の機器の表示を確認してください。.

ステップ1:症状および銘板データを記録する

コンタクタが以下のどの状態であるかを記録してください:

  • 投入されない;
  • 投入されるが負荷に通電しない;
  • チャタリング、唸り音が発生する、または開放してしまう;
  • 指令が解除された後も閉じたままになる;
  • 断続的に動作する、または
  • 局所的な過熱が見られる。.

ネームプレートと制御回路を照合する。交換品は定格電流が正しくても、コイル電圧や周波数が異なる場合がある。直列過負荷、非常停止、許可、PLC、およびインターロック接点を特定する。.

ステップ2:電源の遮断と電圧の不在確認

すべての動力源および制御電源を開放し、ロックアウト/タグアウトを適用し、逆流や蓄積エネルギーを考慮する。試験器の動作を確認し、電圧の不在を検証し、現場の慣行に従って試験器を再確認する。.

並列経路が抵抗値に影響を与える可能性がある場合は、コイルの導線を外す。負荷、変圧器、サプレッサー、またはフィードバック回路を通る代替経路を分離し、取り外した導線にラベルを付ける。.

ステップ3:デバイス、配線、および機構の点検

ハウジングの損傷、導線の緩み、絶縁体の過熱、端子の損傷、汚染、動作の妨げ、サプレッサーの誤配線、またはアクセサリの不完全な装着がないかを確認する。.

接点の色や粗さだけでコンタクタの良否を判断してはならない。接点面は通常の開閉動作によって変色することがある。メーカーの摩耗インジケーターまたは交換基準を使用すること。メーカーが明示的に許可していない限り、接点をやすりで削ったり研磨したりしてはならない。.

熱による損傷、固着、または溶着が発生したコンタクタは、繰り返し通電するのではなく、使用を中止してください。.

ステップ4:A1およびA2端子でコンタクタコイルをテストする

回路を絶縁し、誤った並列経路の影響を受けないようコイルを切り離した状態で:

  1. マルチメーターを抵抗測定モードに設定します。.
  2. 一方のプローブをA1に、もう一方をA2に当てます。.
  3. 測定値が安定するまで待ちます。.
  4. メーカーのデータ、正常であることが確認されている同一ユニット、またはそのモデルおよびコイルコードの文書化された基準値と比較します。.

測定値を慎重に解釈してください:

  • OLまたは無限大の抵抗値: 巻線または内部接続が断線している可能性があります。.
  • 有限の抵抗値: 巻線は導通していますが、十分な磁力を発生させるか、使用中に安定した状態を保てるかどうかはこれだけでは判断できません。.
  • 予期せず低い抵抗値: コイルが損傷している可能性がありますが、判断を下す前に規定値、リード線の補正、接続されているサージ抑制部品、および試験設定を確認してください。.
  • 不安定な測定値: 巻線の不具合と断定する前に、プローブの接触状態、端子、取り外し可能なコイル接続部、および温度の影響を確認してください。.

試験を行う前に、コイルの技術仕様を確認してください。

  • 有極DCコイル: 表示された端子を確認してください。 + そして - 逆接続を行うと、内部ダイオードによって遮断されるか、電子コイルやサージ抑制装置が損傷する可能性があります。.
  • 電子制御コイル: 抵抗値や導通値の測定結果は巻線の状態を正確に示さない場合があり、測定器の極性によって変動することがあります。メーカーの診断方法に従ってください。.
  • サージサプレッサー装着時: A1–A2間に接続されたダイオード、RCネットワーク、金属酸化物バリスタ、または表示モジュールが測定値に影響を与える可能性があります。外部モジュールの取り外しは許可されている場合にのみ行い、極性と配線を正しく復旧させてください。.

電子コイルやサージ抑制モジュールに対して、その取扱説明書で明示的に許可されていない限り、絶縁抵抗計を使用しないでください。コンタクタコイルの抵抗値に普遍的な基準値はありません。ACコイルの場合、DC抵抗試験では通電時のインピーダンスやアーマチュア(可動鉄心)の影響を再現できないため、この試験は断線や明らかな異常の検出に使用し、動作の保証には使用しないでください。.

コイルの挙動が異なる理由の詳細については、以下を参照してください。 ACコンタクタとDCコンタクタの比較.

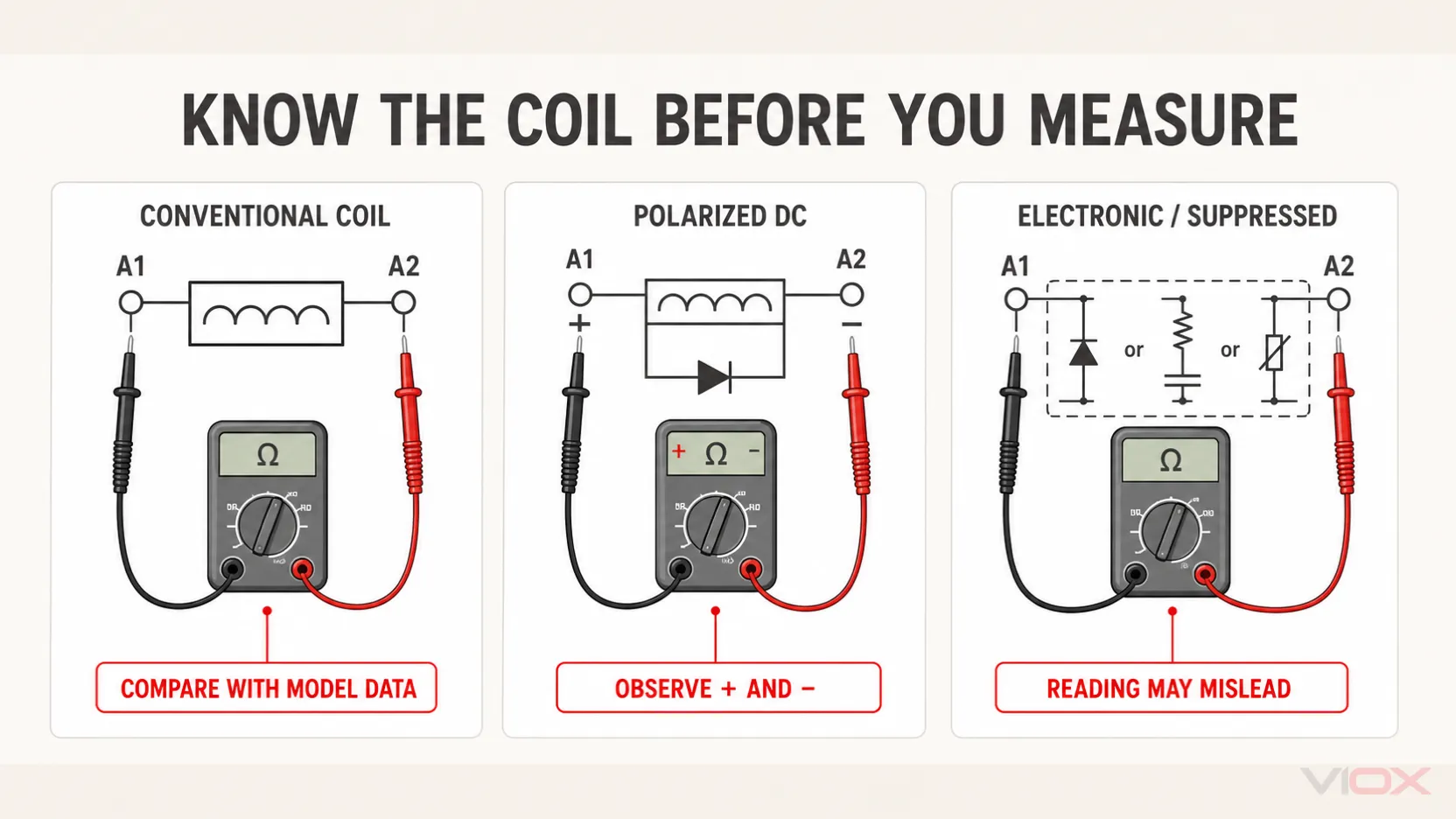

Multimeter testing boundaries for conventional, polarized DC and electronic contactor coils.

ステップ5:A1およびA2端子間の制御電圧を確認する

コイル抵抗が妥当であるにもかかわらずコンタクタが投入されない場合は、指令電圧を確認してください。この通電状態での測定は、作業者、機器の状態、リスクアセスメント、測定器、および保護具(PPE)が適切である場合にのみ実施してください。.

コンタクタに投入指令が出ている状態で、以下を測定してください。 A1およびA2の両端で また、銘板およびメーカーの許容値と比較してください。A2側の戻り回路、過負荷保護接点、中性線、またはインターロックが開いている場合でも、A1と接地間には電圧が現れることがあります。コイルの両端を測定することで、実際に印加されている電圧を確認できます。.

  • 電圧が正常であるにもかかわらず投入されない場合は、コイル、磁気機構、またはコイル定格の不適合が考えられます。.
  • 配線、保護装置、インターロック、出力、変圧器、または帰線導体の上流における電圧欠落。.
  • 電圧の低下や不安定は、不完全な閉路、チャタリング、発熱、およびドロップアウトの原因となるため、まず制御回路を追跡すること。.

ステップ6:主接点のテスト

抵抗値または導通の確認を行う際は、必ず絶縁を行い、以下の回路で電圧がないことを確認すること。 主電源回路および制御回路の両方。. 負荷、発電機、可変周波数駆動装置(VFD)、制御変圧器、または並列回路からの逆流を防止すること。回路図で絶縁されたテスト経路が証明できない場合は、導体を切り離してラベルを貼ること。通電中の極に対して、抵抗モードまたは導通モードのメーターを絶対に使用しないこと。.

各極を特定し、L1–T1、L2–T2、L3–T3、または実際のデバイスのマーキングを確認すること。標準的なノーマルオープン(常開)の主極は、静止状態で開放(オープン)を示さなければならない。.

動作状態をテストするには、主回路を完全に非通電にし、すべての電源から絶縁した状態で、承認されたメーカーの手順または管理されたベンチ手順に従ってコイルを個別に動作させること。コイルの定格電源のみを使用し、極性に注意すること。絶縁および動作手順が明確に確立されていない限り、設置済みの制御回路は使用せず、アクセスできないアーマチュアを無理に動かさないこと。閉路状態の極は安定した導通を示す必要があり、開放または断続的な状態は、接点、リンク機構、またはテスト経路に問題があることを示している。.

導通ブザーによる確認はあくまで簡易的なテストであり、負荷がかかった状態での過度な抵抗値を見落とす可能性があります。過熱や欠相が疑われる場合は、資格を有する作業者が管理された条件下で、各極の電圧降下、電流値、または熱測定による比較検証を行う必要があります。.

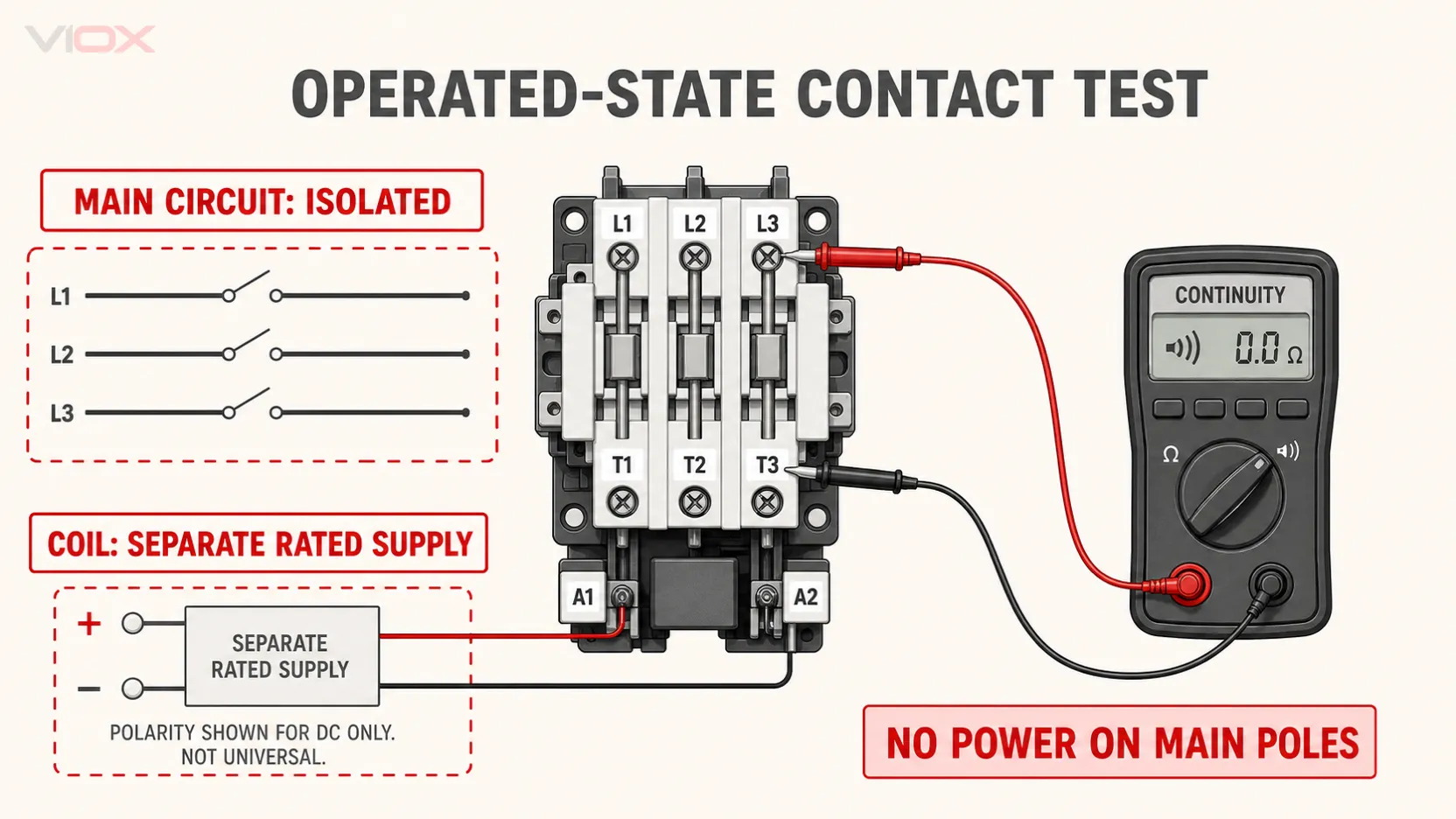

Safe isolation arrangement for testing operated-state contactor main contacts.

ステップ7:補助接点および機械的動作のテスト

配線図に基づき、各ノーマルオープン(a接点)およびノーマルクローズ(b接点)の補助接点が、静止時および動作時に正しく機能しているかを確認してください。PLCへのフィードバック信号や保持接点の不具合は、主接点が正常であっても機械を停止させる原因となります。.

ストロークが全域にわたってスムーズか、また即座に復帰するかを確認してください。固着、汚れ、復帰バネの弱まり、またはアクセサリの取り付け不良は電気的な故障のように見えることがあり、コイルの導通確認だけでは機械的な詰まりを否定できません。.

ステップ8:コンタクタ本体の故障か、周辺回路の故障かを判断する

単一の結果で判断せず、複数の測定結果を組み合わせて判断してください。.

調査結果 診断の方向性 次の動作
コイルの断線。配線および電圧源は正常 コイルの故障 承認済みで経済的であればコイルアセンブリを交換するか、コンタクタを交換する
コイルは正常。A1-A2間に指令電圧なし 制御回路の故障 ヒューズ、過負荷、非常停止、インターロック、出力デバイス、トランス、および戻り経路を追跡する
電圧は正常だが、コイルが引き込まれない コイル、磁気アセンブリ、定格の不一致、または機械的な障害 モデルデータを確認し、欠陥のあるデバイスを交換する
プルイン(吸着)を清掃する。主極の1つが開いたまま、または断続的である 主接点または連動機構の故障 コンタクタまたは認定コンタクトキットを交換する
主極は切り替わるが、補助フィードバックが切り替わらない 補助接点/ブロックの故障 認定補助コンポーネントを再装着または交換する
A1-A2端子の電圧が低い、または不安定なことによるチャタリング 制御電源または配線の問題 コンタクタを交換する前に、電圧降下や不安定な指令信号を修正すること
接点の溶着、深刻な熱損傷、または解放不良 安全上の問題がある寿命末期の状態 回路を遮断して交換すること。また、保護装置および負荷の状態を点検すること

交換の際は、コイル、使用カテゴリー、定格電流、極数、補助接点、デューティ、および保護協調を適合させること。その後、以下を確認すること VIOX ACコンタクタシリーズ または モーター出力選定ガイド.

よくある質問

マルチメーターでコンタクタをどのようにテストしますか?

電源を遮断し、A1–A2間のコイル抵抗を測定します。また、非動作時および動作時の主接点と補助接点を確認してください。許可されている場合は、投入指令時のA1–A2間の制御電圧を測定します。.

コンタクタコイルの抵抗値はどのくらいであるべきですか?

すべてのコイルに適用できる単一の値はありません。メーカーのデータまたは同一のコイルコードと比較してください。オープン(無限大)の読み取り値は巻線の断線を、有限の抵抗値は導通があることのみを示します。.

三相コンタクタはどのようにテストしますか?

A1–A2間をテストした後、各主極(通常はL1–T1、L2–T2、L3–T3)をテストします。すべての極が正しい静止状態を示し、一貫して変化しなければなりません。制御回路の補助接点もテストしてください。.

コンタクタのコイルは正常でも、コンタクタ自体が故障していることはありますか?

はい。主接点の摩耗や溶着、補助接点の故障、機構の固着、または端子の過度な抵抗などが考えられます。抵抗テストは、コイル巻線に導通経路があることを示しているに過ぎません。.

A1に電圧があるにもかかわらず、なぜコンタクタが投入されないのですか?

A1と接地間の測定では、コイルの両端に電圧が存在することは証明されません。A1とA2の両端を測定してください。過負荷接点、インターロック、中性線、または戻り導線が開放されている場合、コイル回路が形成されていなくてもA1に誤解を招く電圧が現れることがあります。.

導通ブザー音は、主接点が正常であることを証明しますか?

いいえ。それはテスターの微小なテスト電流による導通経路を確認しているに過ぎません。負荷条件下での許容性能を証明するものではありません。断続的な読み取り値、極間の不均一な動作、過熱、または過度の電圧降下が見られる場合は、さらなる管理された診断が必要です。.

コンタクタはいつ交換すべきですか?

コイルが断線しており修理不可能な場合、接点が溶着しているか信頼性に欠ける場合、ハウジングが熱損傷している場合、機構の動作が不安定な場合、またはメーカーの摩耗限界に達した場合に交換してください。交換品を取り付ける前に、上流側の電圧、負荷、接続部、および保護装置の不具合を修正してください。.
