Un Dispositivo di rilevamento guasti da arco (AFDD) monitora un circuito finale in corrente alternata (AC) alla ricerca di pattern elettrici associati ad archi pericolosi e scollega il circuito protetto quando la sua logica decisionale identifica un arco pericoloso. Il rilevamento dell'arco è una funzione di protezione distinta: un AFDD non fornisce automaticamente protezione da sovraccarico, cortocircuito o corrente residua a meno che tali funzioni non siano integrate nello stesso prodotto.
Questa distinzione è il punto chiave per comprendere gli AFDD. Un AFDD affronta le condizioni di arco che la protezione convenzionale da sovracorrente o da corrente residua potrebbe non rilevare, ma non rende superflue tali altre funzioni.

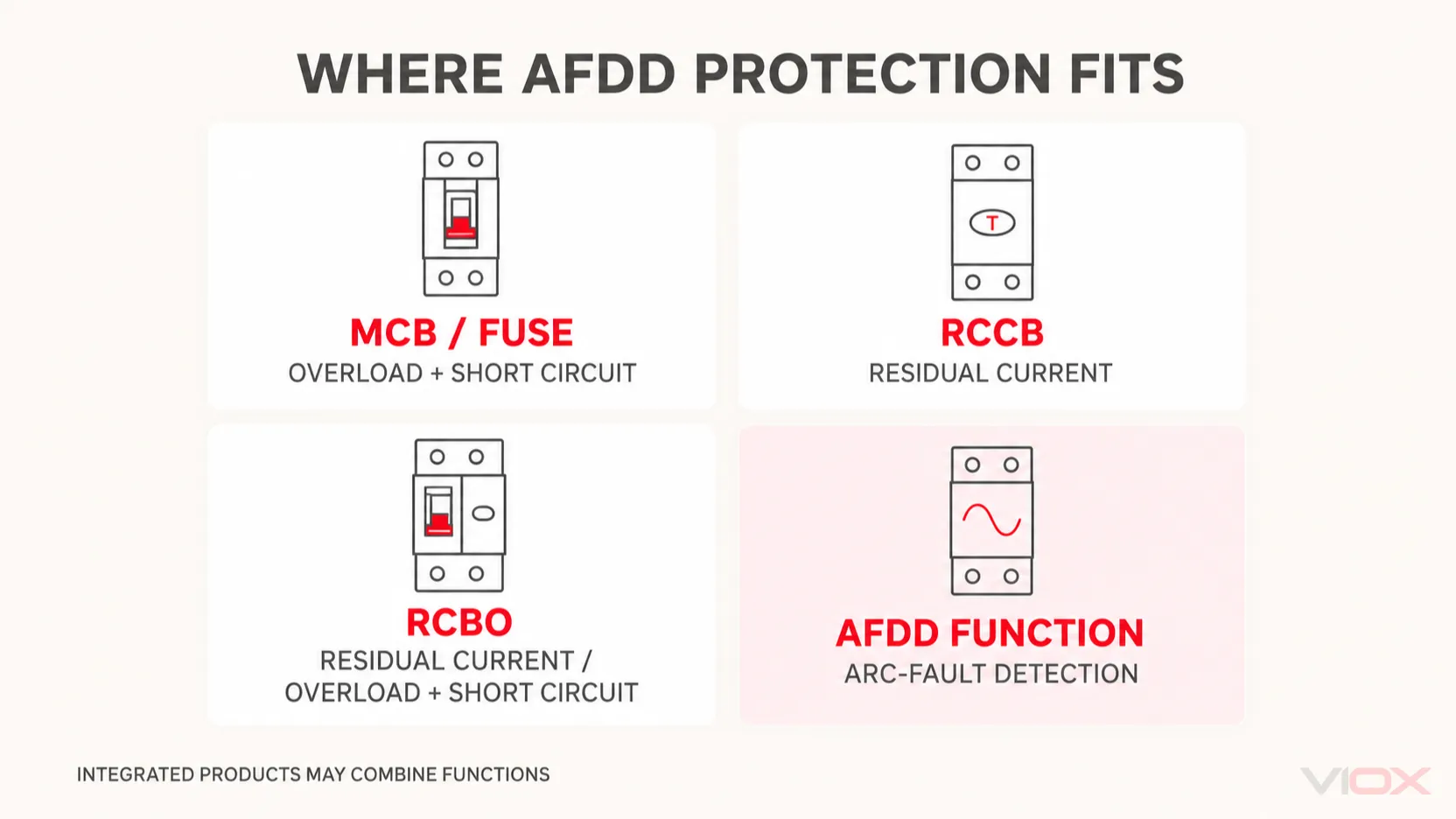

Dove si inserisce la protezione AFDD
I dispositivi di protezione in bassa tensione rispondono a diverse condizioni elettriche. La domanda corretta non è “Quale dispositivo è il migliore?”, ma “Quali funzioni di guasto deve coprire questo circuito?”
| Dispositivo o funzione | Condizione primaria rilevata | Protezione che non fornisce necessariamente da sola |
|---|---|---|
| Interruttore automatico magnetotermico (MCB) o fusibile | Sovracorrente da sovraccarico e cortocircuito | Rilevamento della corrente residua e della firma dell'arco |
| Interruttore differenziale (RCD), incluso un interruttore differenziale puro (RCCB) senza protezione da sovracorrente | Squilibrio associato alla corrente che fluisce al di fuori del percorso previsto dei conduttori sotto tensione | Sovracorrente per un RCCB e rilevamento della firma dell'arco |
| Interruttore differenziale con protezione da sovracorrente (RCBO) | Corrente residua più sovraccarico e cortocircuito | Rilevamento della firma dell'arco a meno che l'AFDD non sia integrato |
| AFDD | Firme elettriche associate ad archi pericolosi | Protezione da sovracorrente o corrente residua a meno che non sia integrata |
| Interruttore di circuito per guasto d'arco (AFCI) | Categoria di protezione contro i guasti d'arco nordamericana | La terminologia, gli standard di prodotto, i valori nominali e le regole di applicazione non sono automaticamente intercambiabili con il framework IEC AFDD |
Se hai bisogno solo della terminologia, consulta la guida focalizzata su Forma estesa e significato di AFDD. Se la scelta riguarda specificamente le funzioni di protezione, utilizzare il dettagliato confronto tra RCBO e AFDD.
Cos'è un arco elettrico?
Un arco è una corrente che scorre attraverso un percorso ionizzato non intenzionale anziché attraverso una connessione metallica integra. Un isolamento danneggiato, una connessione allentata, un conduttore fratturato o il deterioramento di un accessorio possono creare condizioni in cui si sviluppa un arco intermittente.
Due ampie configurazioni di guasto aiutano a spiegare la sfida della protezione:
- Arco in serie: l'arco è in serie con il carico, ad esempio attraverso un conduttore danneggiato o una connessione scadente. L'impedenza del carico può limitare la corrente, quindi il guasto può rimanere al di sotto del livello che attiva la normale protezione da sovracorrente.
- Arco in parallelo: l'arco si verifica tra i conduttori, come tra fase e neutro o tra fase e terra. Alcuni guasti paralleli possono produrre corrente sufficiente per l'intervento di un dispositivo di protezione da sovracorrente o di un RCD, ma il risultato dipende dal percorso del guasto e dall'entità della corrente.
Gli AFDD sono progettati per valutare il comportamento dell'arco invece di attendere solo una soglia convenzionale di sovracorrente o di corrente residua.

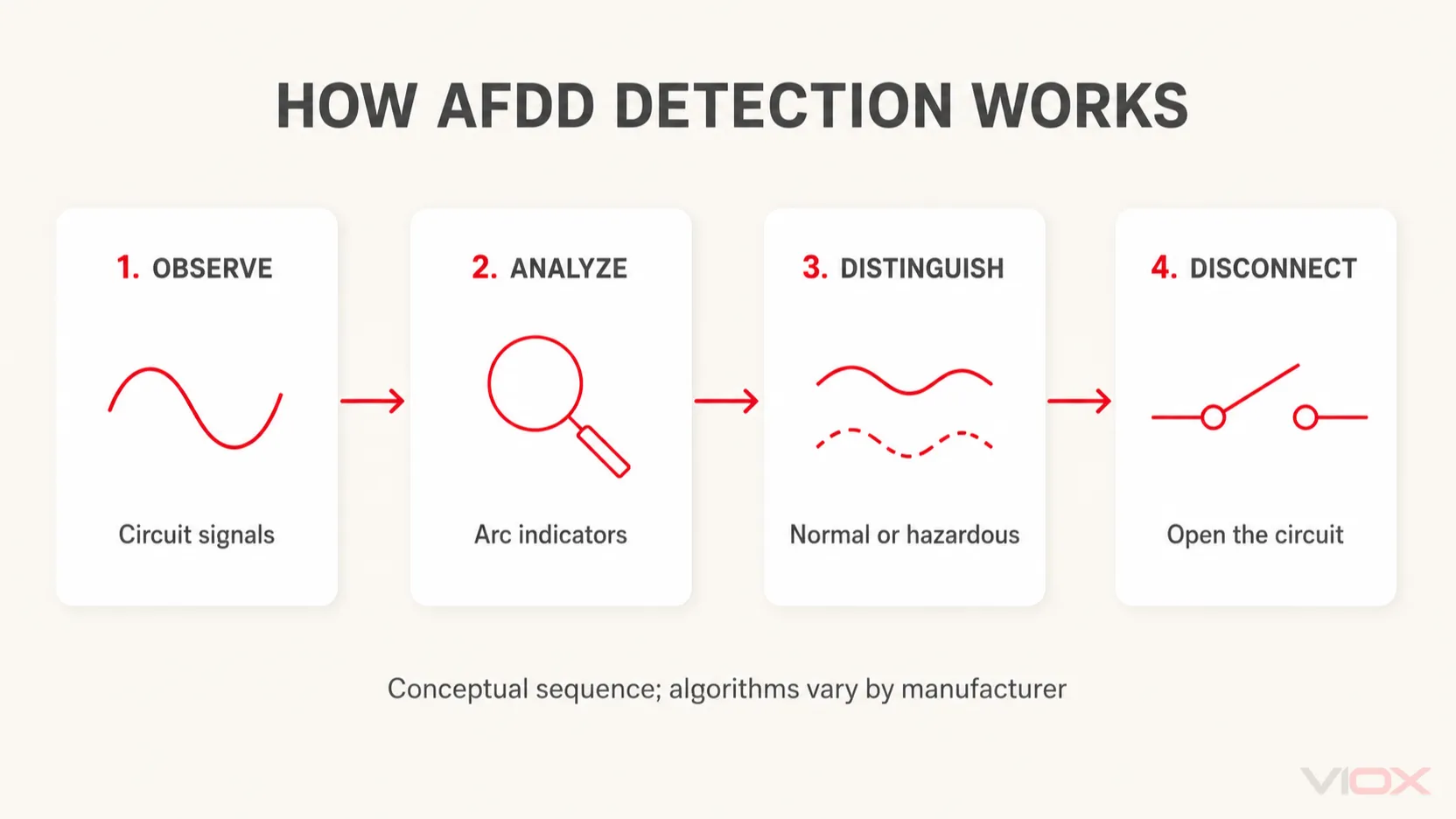

Come funziona un AFDD?
Un AFDD utilizza sensori elettronici e una logica decisionale. Schneider Electric descrive il monitoraggio dei segnali elettrici per distinguere l'arco pericoloso dal normale comportamento del circuito. In forma semplificata, il dispositivo segue quattro fasi:
- Osservazione del circuito: i sensori monitorano la corrente e altre caratteristiche elettriche rilevanti per la progettazione del prodotto.
- Estrazione degli indicatori di arco: l'elettronica esamina caratteristiche come la distorsione della forma d'onda, il comportamento irregolare della corrente, la durata e il contenuto ad alta frequenza.
- Separare gli eventi normali da quelli pericolosi: l'algoritmo deve distinguere un guasto pericoloso da un arco elettrico previsto prodotto dalla commutazione dei contatti o da determinati carichi.
- Scollegare il circuito: quando i criteri di decisione sono soddisfatti, il meccanismo di apertura interrompe il circuito protetto.
Il metodo di rilevamento esatto e l'algoritmo sono specifici del produttore. Un articolo generico non può stabilire il comportamento di rilevamento, le indicazioni diagnostiche o la compatibilità di un particolare modello; utilizzare la relativa scheda tecnica e le istruzioni per tali decisioni.
Le tre vie di costruzione secondo IEC 62606
L'ambito ufficiale di IEC 62606 descrive tre modi in cui una funzione AFDD può essere fornita per applicazioni domestiche e simili in AC.
- Con un proprio mezzo di apertura: rilevamento dell'arco più un mezzo per scollegare il circuito.
- Integrato con un dispositivo di protezione: rilevamento dell'arco combinato con le funzioni dichiarate per quel prodotto.
- Come unità di rilevamento guasti d'arco (AFD) separata: assemblata con un dispositivo di protezione in una combinazione dichiarata dal produttore.
Ecco perché le lettere AFDD su una descrizione del prodotto non sono sufficienti a definire il pacchetto di protezione completo. Verificare la documentazione del modello esatto per stabilire quali funzioni siano incluse; un involucro compatto o una fotografia frontale non ne sono una prova.
Gli standard di prodotto e le regole di installazione degli AFDD sono differenti
La IEC 62606 è una norma di prodotto. Essa disciplina la costruzione e le prestazioni degli AFDD entro il proprio ambito di applicazione. Non stabilisce se un particolare circuito in ogni paese debba utilizzare un AFDD.
I requisiti di installazione derivano dalle norme di cablaggio nazionali o regionali applicabili, dalle specifiche di progetto, dai requisiti delle autorità e dalla valutazione del rischio. Il quadro normativo di installazione IEC più ampio include la IEC 60364-4-42:2024, che tratta la protezione contro gli effetti termici negli impianti a bassa tensione.
Per un esempio regionale, il Regno Unito utilizza la BS 7671. L'edizione applicabile e le condizioni del circuito sono rilevanti; consultare la Verificatore dell'edizione corrente dell'IET piuttosto che trasformare una norma nazionale in una pretesa globale.
Per un'interpretazione più approfondita delle norme e una lista di controllo delle evidenze, leggere Norma IEC 62606 AFDD: Scopo, tipi ed evidenze di conformità.

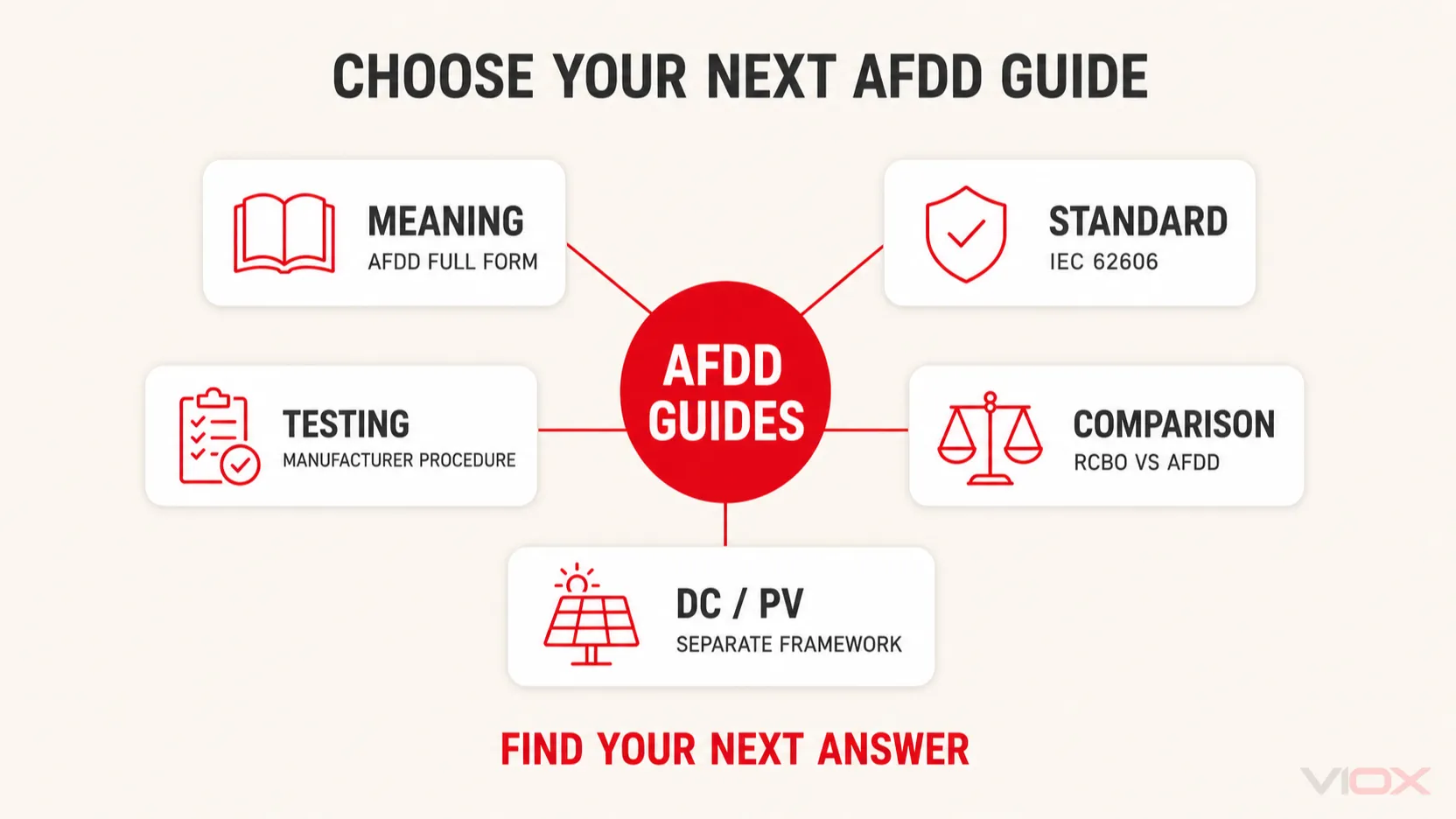

Come scegliere il percorso AFDD corretto
Utilizzare questo navigatore prima di aprire una scheda tecnica o emettere una richiesta di offerta.
| La tua prossima domanda | Risorsa o azione corretta |
|---|---|
| Cosa significa AFDD? | Leggi la Definizione estesa di AFDD |
| Cosa copre la norma IEC 62606? | Leggi la Guida agli standard IEC 62606 |
| Come si utilizza il pulsante di test e cosa significa il risultato? | Iniziare con la procedura e l'intervallo di test esatti del produttore; il Panoramica sul test degli AFDD è una lettura supplementare |
| Ho bisogno di un RCBO, di un AFDD o di un prodotto integrato? | Utilizzare Guida alla scelta tra RCBO e AFDD |
| L'applicazione è solare fotovoltaica (PV) o un altro circuito a corrente continua (DC)? | Utilizzare la separata guida alla protezione contro gli archi elettrici in DC per impianti PV |
| Questo prodotto è adatto al mio quadro e al mio circuito? | Verificare corrente, poli, tensione, funzioni di protezione, potere di interruzione, conformità agli standard e compatibilità dichiarata del sistema nella documentazione del modello |
Sei domande da porsi prima di selezionare un prodotto
- Il circuito protetto è in AC, o richiede una soluzione separata per archi elettrici in DC?
- Quale norma di installazione e quale edizione si applicano nel luogo del progetto?
- Il prodotto è un AFDD stand-alone, un interruttore/AFDD integrato, un AFDD/RCBO o una combinazione aggiuntiva dichiarata?
- Quali funzioni di sovracorrente e di corrente residua sono già presenti?
- La tensione nominale, la corrente, i poli, il potere di interruzione, le caratteristiche di corrente residua e l'orientamento alimentazione/carico sono appropriati?
- Il produttore dichiara la compatibilità con il quadro di distribuzione, la sbarra collettrice e i dispositivi associati previsti?
Non dedurre la certificazione o la compatibilità del sistema dalla sola fotografia frontale. Richiedere la scheda tecnica del modello esatto, la dichiarazione, il certificato ove richiesto e le istruzioni di installazione.
L'AFDD non è uguale alla protezione contro gli archi elettrici in DC per impianti solari
La norma IEC 62606 si applica agli usi domestici e similari in Circuiti CA. Gli archi in DC non condividono lo stesso comportamento di passaggio per lo zero della corrente degli archi in AC, e i sistemi FV utilizzano quadri di rilevamento, interruzione e normativi differenti. Un AFDD per AC non dovrebbe essere selezionato per un circuito in DC a meno che la documentazione del produttore non copra esplicitamente tale applicazione nell'ambito del quadro normativo pertinente.
Domande Frequenti
AFDD e AFCI sono la stessa cosa?
Affrontano problemi simili legati al rischio di incendio, ma l'AFDD è associato al quadro normativo IEC, mentre l'AFCI è comune nei contesti nordamericani NEC/UL. Non considerare i termini, le caratteristiche nominali, i requisiti di prova o le regole di installazione come automaticamente intercambiabili.
Un AFDD può prevenire ogni incendio di origine elettrica?
Nessun dispositivo di protezione elimina ogni causa di incendio. Gli AFDD affrontano gli archi pericolosi entro il loro ambito di progettazione e applicazione; una progettazione corretta, la protezione dei conduttori, le connessioni, l'installazione, l'ispezione e altre funzioni di protezione rimangono necessarie.
Fonti
- IEC 62606 — Requisiti generali per i dispositivi di rilevamento dei guasti d'arco
- IEC 60364-4-42:2024 — Protezione contro gli effetti termici
- IET — Edizione corrente della BS 7671 e stato di transizione
- Schneider Electric — Cos'è la protezione contro i guasti d'arco e come funziona
- ABB — Guida tecnica agli AFDD
