Scegliere un Interruttore automatico differenziale (RCCB) richiede qualcosa di più della semplice selezione di 40A o 63A, e più della scelta di 30mA. Tali marcature descrivono caratteristiche differenti. Una specifica completa di un RCCB deve definire:
- l'architettura di protezione: RCCB con un MCB o fusibile separato, oppure un RCBO in alternativa;
- corrente nominale In;
- corrente differenziale nominale di intervento IΔn;
- tipo di corrente residua: AC, A, F, o B;
- configurazione dei poli;
- tensione e frequenza nominali;
- funzionamento istantaneo o selettivo/ritardato; e
- coordinamento documentato con il dispositivo di protezione da sovracorrente associato.

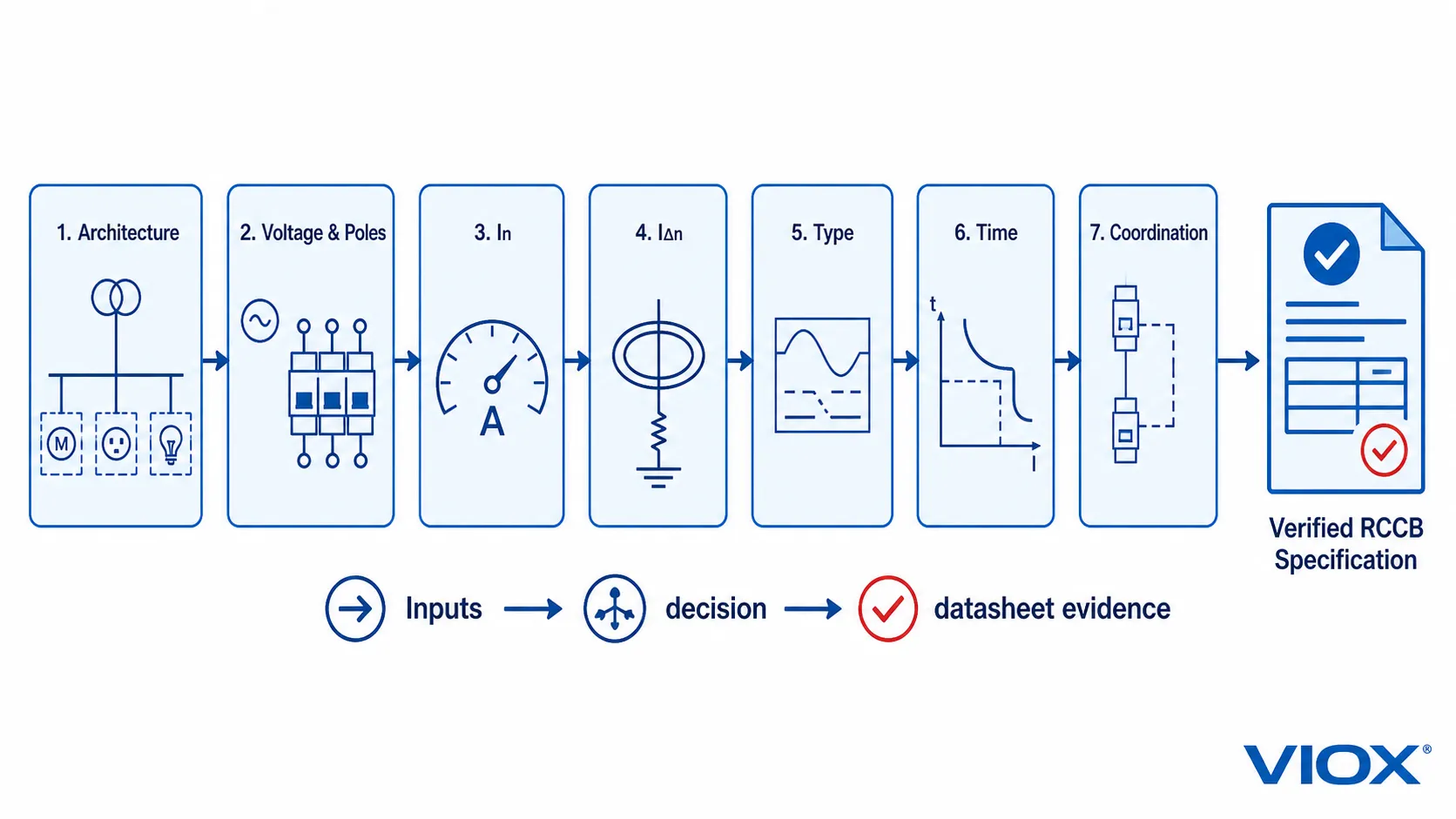

Iniziare con il circuito e la funzione di protezione richiesta. Terminare con una specifica scritta che possa essere verificata rispetto alla scheda tecnica esatta, alla tabella di coordinamento, al certificato e alle regole di installazione. Non iniziare con il modello di RCCB disponibile a magazzino.
Foglio di lavoro per la selezione dell'RCCB: input per la specifica
Utilizzare questa tabella prima di confrontare i prodotti. Un campo vuoto significa che l'RCCB non è pronto per essere specificato.
| Input richiesto | Decisione di selezione | Output delle specifiche | Prove di verifica |
|---|---|---|---|
| Architettura di protezione richiesta | RCCB più MCB/fusibile, o RCBO | Famiglia di dispositivi e configurazione di protezione | Progettazione del circuito, architettura del quadro, norme applicabili |
| Sistema di alimentazione e conduttori attivi | Tensione, frequenza e poli | Ue, frequenza, 2P/4P o altra configurazione verificata | Schema unifilare, schema dell'apparecchiatura, istruzioni del prodotto |
| Corrente di progetto e servizio | Portata di corrente nominale richiesta | In | Tabella dei carichi, valutazione del fattore di contemporaneità, condizioni ambientali e di raggruppamento |
| Obiettivo di protezione e posizione di installazione | Sensibilità alla corrente residua | IΔn | Regole di installazione, progettazione della messa a terra, funzione del circuito |
| Apparecchiature collegate ed eventuale forma d'onda della corrente residua | Tipo di RCCB | Tipo AC, A, F o B | Manuale dell'apparecchiatura, topologia del carico, norme applicabili |
| Protezione differenziale a monte/a valle | Caratteristica temporale e selettività | Istantanea o selettiva/ritardata | Dati di selettività del produttore e studio di protezione |
| Condizioni di guasto presunte e relativo MCB/fusibile | Coordinamento contro il cortocircuito | SCPD di backup richiesta e prova della corrente nominale condizionata | Tabella di coordinamento esatta RCCB–MCB/fusibile |
| Mercato di destinazione e documenti di progetto | Standard e percorso di approvazione | Edizione dello standard applicabile, certificati, rapporti | Documenti del modello esatto, non un'ipotesi a livello di famiglia |
L'output non è ancora un numero di modello. È un requisito rispetto al quale i numeri di modello possono essere selezionati.
Passaggio 1: Confermare che un RCCB sia il dispositivo corretto
Un RCCB rileva la corrente residua ma non include una protezione integrata contro il sovraccarico o il cortocircuito. La norma IEC 61008-1:2024 copre gli RCCB senza protezione integrata contro le sovracorrenti per usi domestici e similari entro il suo ambito di tensione, frequenza e corrente dichiarato.
Tale limite funzionale modifica la prima decisione di selezione:
| Architettura richiesta | Dispositivo da valutare | Punto chiave |
|---|---|---|
| Protezione contro la corrente residua con MCB o fusibile separato | DIFFERENZIALI | L'RCCB e il relativo dispositivo di protezione contro le sovracorrenti devono essere coordinati come una combinazione |
| Protezione contro corrente residua, sovraccarico e cortocircuito in un unico dispositivo | RCBO | Il dispositivo deve soddisfare i requisiti sia per la corrente residua che per le sovracorrenti |
| Un RCCB a protezione di un gruppo di circuiti alimentati da MCB | RCCB + MCB | Considerare la corrente residua cumulativa e l'entità della perdita di alimentazione in caso di intervento dell'RCCB |
| Protezione indipendente e isolamento dei guasti per ogni circuito in uscita | Gli RCBO individuali potrebbero essere più adatti | Ogni circuito necessita della propria specifica completa per corrente residua e sovracorrente |
Per il compromesso a livello di quadro, utilizzare la guida VIOX per RCBO rispetto a RCCB più MCB. Se il progetto richiede un RCCB, proseguire con i campi rimanenti sottostanti.
Passaggio 2: Specificare tensione, frequenza e poli
Registrare l'effettiva configurazione di alimentazione invece di considerare il numero di poli come una scelta estetica.
Far corrispondere la tensione nominale e la frequenza
La tensione e la frequenza operativa dichiarate dell'RCCB devono coprire le condizioni del circuito. Controllare l'esatta scheda tecnica, verificando se il circuito di prova e le eventuali funzioni dipendenti dalla tensione abbiano requisiti di alimentazione. Non dedurre l'idoneità dalla corrente nominale o dalla larghezza fisica del modulo.
Far corrispondere la configurazione dei poli ai conduttori sotto tensione
Tutti i conduttori sotto tensione appartenenti al circuito protetto e richiesti dal design del dispositivo devono passare attraverso il sistema di rilevamento della corrente residua dell'RCCB. Una mappatura preliminare comune è:
| Configurazione di alimentazione | Punto di partenza comune | Cosa richiede ancora verifica |
|---|---|---|
| Linea monofase e neutro | RCCB a 2 poli | Disposizione del neutro, identificazione dei morsetti, requisiti di sezionamento, tensione nominale |
| Trifase con neutro | RCCB a 4 poli | Sequenza delle fasi dove pertinente, trattamento del neutro, schema dell'apparecchiatura, tensione nominale |
| Trifase senza neutro | Dipendente dal prodotto e dal sistema | Se il design dell'RCCB selezionato supporta la disposizione e come viene monitorato ogni conduttore sotto tensione |
Questa tabella è un ausilio alla selezione, non un'istruzione di cablaggio. L'installazione deve seguire l'esatto schema del dispositivo e le norme applicabili. Il separato Guida al cablaggio per RCCB a 2 poli e 4 poli copre l'attività di installazione dopo che il prodotto è stato selezionato.
Passaggio 3: Determinare la corrente nominale In
La marcatura in ampere su un RCCB è la sua corrente nominale In: la corrente che è progettato per trasportare nelle sue condizioni dichiarate. Non è un'impostazione di scatto per sovraccarico.
Un RCCB da 63A non attende i 63A per scattare come un dispositivo di protezione da sovracorrente. L'MCB, il fusibile o altro dispositivo di protezione associato deve fornire la protezione richiesta contro sovraccarico e cortocircuito.
Utilizzare quattro controlli durante la specifica di In:
- Corrente di progetto: Determinare la corrente che l'RCCB deve trasportare in base allo schema del circuito e alla valutazione della contemporaneità.
- Condizioni di installazione: Verificare le istruzioni del produttore per la temperatura ambiente, il raggruppamento, le condizioni dell'involucro e altri fattori che possono influenzare l'idoneità alla portata di corrente.
- Protezione da sovracorrente associata: Confermare che la taglia e la caratteristica dell'MCB o del fusibile selezionati proteggano l'RCCB entro le condizioni di coordinamento dichiarate dal produttore.
- Protezione dei conduttori: Verificare separatamente la protezione dei cavi. Aumentare l'RCCB da 40A a 63A non aumenta la portata dei cavi e non risolve gli scatti per corrente residua.
Scrivere il requisito di selezione come una dichiarazione coordinata, non come un numero isolato:
Corrente nominale In: ___ A, idoneo per il carico calcolato e verificato con l'interruttore automatico MCB/fusibile da ___ A a monte o associato, secondo le condizioni dichiarate dal produttore.
Passaggio 4: Selezionare la corrente differenziale nominale di intervento IΔn
IΔn è la sensibilità alla corrente residua, normalmente espressa in milliampere. Risponde a una domanda diversa rispetto a In.

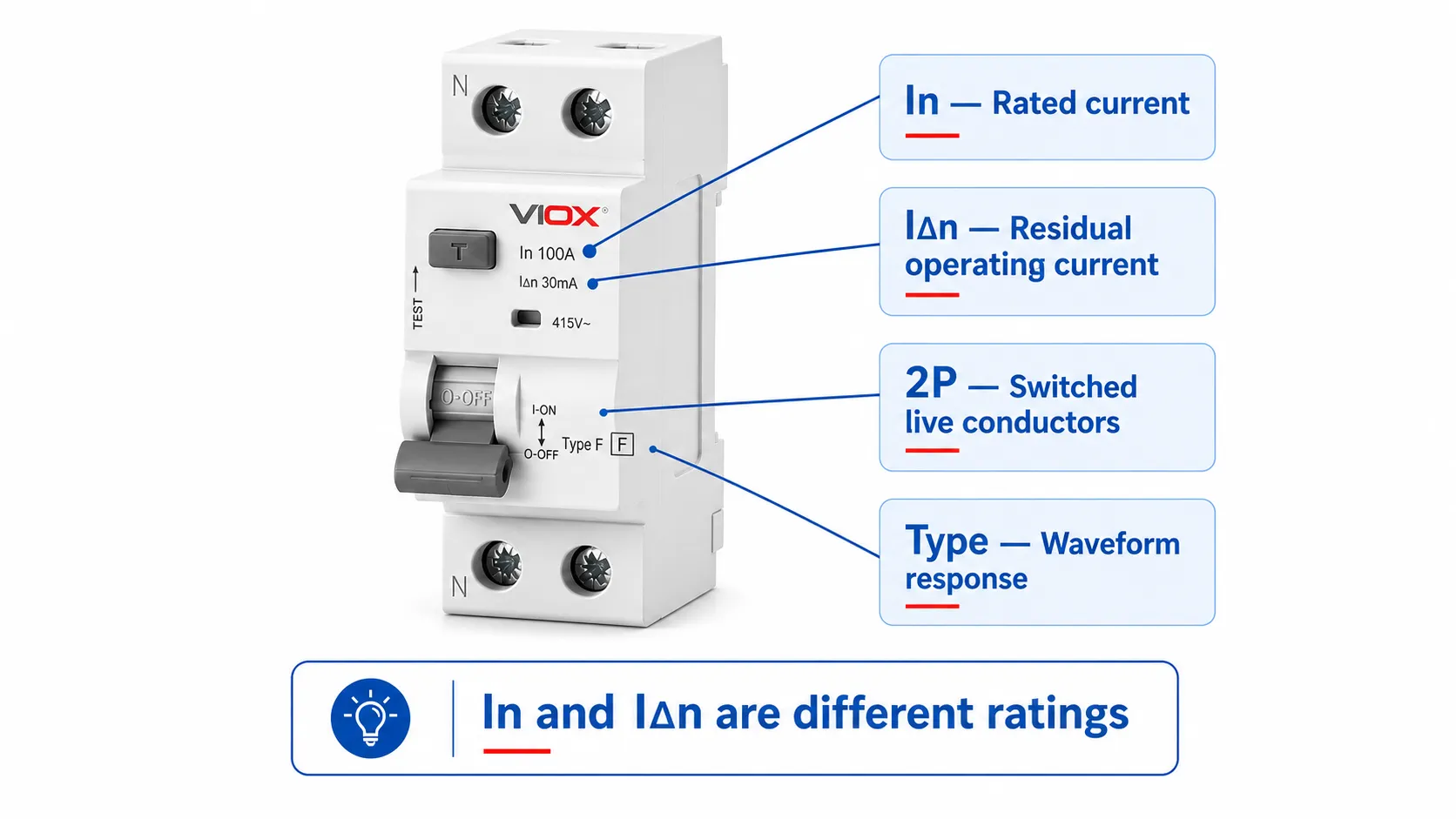

| Marcatura | Cosa descrive | Esempi tipici |
|---|---|---|
| In | Portata di corrente | 25A, 40A, 63A, 100A |
| IΔn | Corrente differenziale nominale di intervento | 30mA, 100mA, 300mA |
Selezionare IΔn in base all'obiettivo di protezione richiesto, alla posizione nel circuito, al sistema di messa a terra, alla dispersione normale, ai requisiti di disconnessione e alle normative locali applicabili. In molti impianti basati su standard IEC, un dispositivo non superiore a 30mA è associato alla protezione addizionale per circuiti specifici. Valori più elevati possono servire a funzioni di protezione dai guasti, a monte, selettive o contro il rischio di incendio, laddove la progettazione e le norme applicabili lo consentano.
Non utilizzare una IΔn più elevata semplicemente per nascondere scatti intempestivi e non assegnare un unico valore a un'intera categoria di edifici. Per il processo decisionale completo, utilizzare la guida alla sensibilità degli RCCB da 30mA contro 100mA contro 300mA.
Registrare il risultato come campo di specifica:
Corrente differenziale nominale di intervento IΔn: ___ mA, selezionata per l'obiettivo di protezione documentato e la posizione di installazione.
Passaggio 5: Selezionare il tipo AC, A, F o B
Il tipo di RCCB descrive le forme d'onda della corrente residua che il dispositivo è progettato per rilevare. Non descrive la curva di intervento dell'MCB e non può essere selezionato basandosi solo sull'etichetta dell'impianto.
Iniziare con l'apparecchiatura collegata:
- Contiene raddrizzatori, alimentatori elettronici, inverter, azionamenti o collegamenti DC?
- Quale forma d'onda di corrente residua può produrre in condizioni normali e di guasto?
- Il produttore dell'apparecchiatura specifica un tipo di RCD a monte o un dispositivo separato per il rilevamento della DC?
- Le norme di installazione applicabili limitano il tipo AC o richiedono una capacità particolare?
Utilizzare questa mappa dei confini per una valutazione preliminare:
| Tipo di RCCB | Confine preliminare della forma d'onda | Attenzione nella selezione |
|---|---|---|
| Tipo AC | Corrente differenziale alternata sinusoidale | Non utilizzare solo perché è l'opzione più economica; verificare che il carico e le norme lo consentano |
| Tipo A | Correnti residue AC più DC pulsante entro la definizione di prodotto applicabile | Potrebbe comunque non essere idoneo laddove possono verificarsi DC costante o altre correnti residue complesse |
| Tipo F | Capacità aggiuntiva per correnti residue composite specificate associate a determinati carichi con convertitore di frequenza monofase | Non è un sostituto universale per il tipo B |
| Tipo B | Include la capacità per DC costante e componenti di frequenza aggiuntive all'interno della definizione di prodotto applicabile | Non considerarlo come un aggiornamento universale; le istruzioni dell'apparecchiatura, il coordinamento del sistema, le norme nazionali e qualsiasi disposizione separata per il rilevamento DC regolano ancora la scelta finale |
La norma IEC 62423 specifica requisiti e prove aggiuntivi per RCD di tipo F e tipo B e viene utilizzata insieme alla pertinente norma di prodotto per RCCB o RCBO. La documentazione del modello esatto deve identificare il tipo e il percorso normativo applicabile.
Registrare l'evidenza, non solo la lettera:
Tipo di corrente residua: Tipo ___, in base al manuale dell'apparecchiatura collegata, alla forma d'onda della corrente residua prevista e ai requisiti di installazione applicabili.
Passaggio 6: Scegliere la caratteristica temporale
Se un dispositivo di protezione a corrente residua è installato a monte di un altro, valori di IΔn differenti da soli non dimostrano la selettività. I dispositivi a monte e a valle devono essere coordinati sia per soglia di corrente residua che per comportamento del tempo di intervento, supportati dai dati del produttore e dal progetto dell'impianto.
Specificare se il dispositivo è:
- istantaneo, laddove la funzione di protezione richiesta richieda un intervento rapido; oppure
- selettivo/temporizzato, laddove un dispositivo a monte sia destinato a coordinarsi con la protezione a valle e l'applicazione consenta tale ritardo.
Un dispositivo selettivo non deve essere sostituito a una funzione di protezione addizionale rapida richiesta al solo scopo di migliorare la continuità. Registrare la caratteristica temporale e la prova di coordinamento insieme:
Caratteristica temporale: ___; coordinamento da verificare rispetto ai riferimenti dei dispositivi a monte/a valle ___ e ai dati di selettività del produttore ___ .

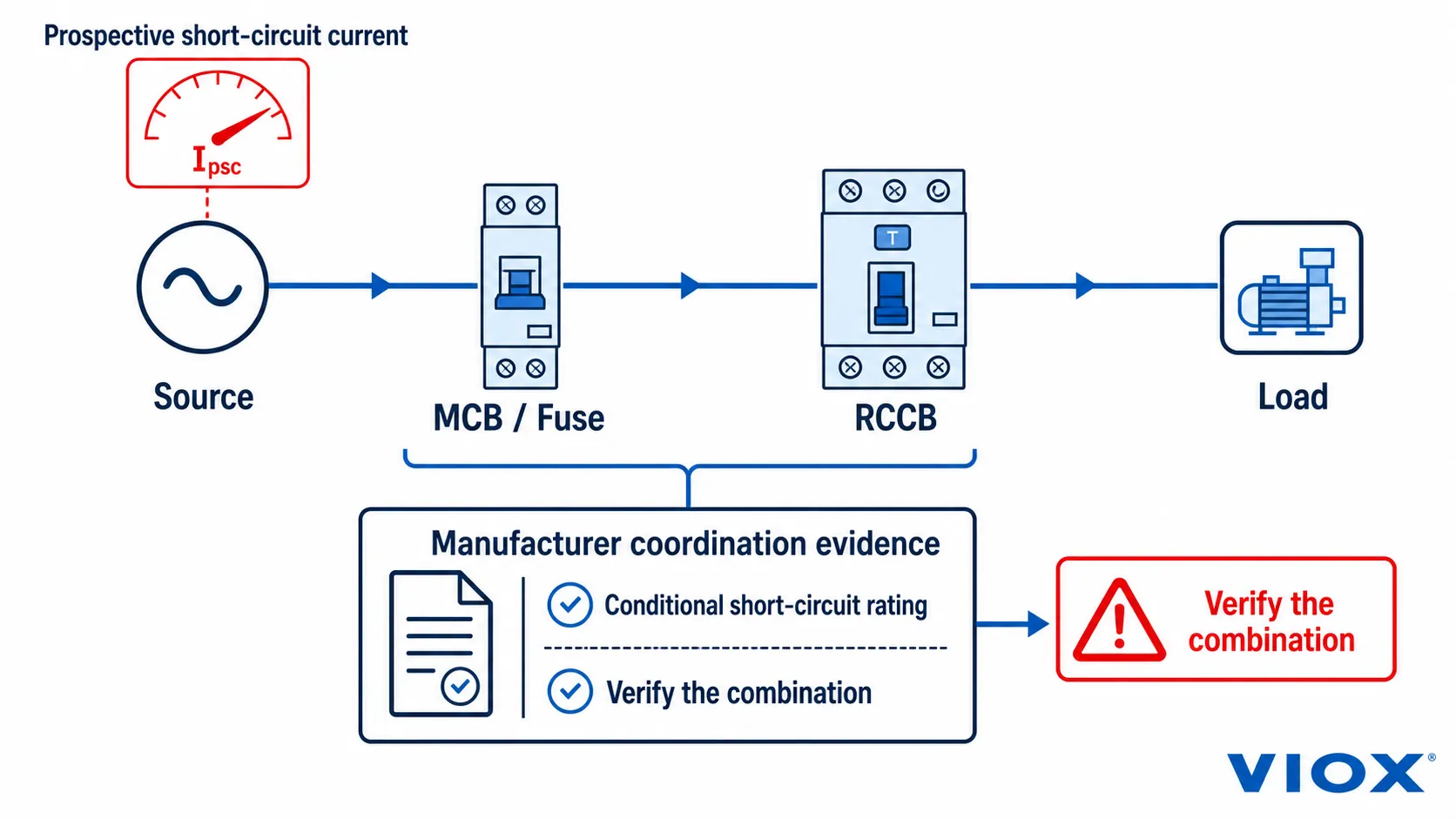

Passaggio 7: Verificare il coordinamento contro cortocircuito e sovracorrente
Questo passaggio è ciò che trasforma un elenco di valori nominali di RCCB in una specifica difendibile.
Poiché un RCCB non dispone di protezione integrata contro le sovracorrenti, il suo comportamento in condizioni di cortocircuito dipende dalla configurazione dichiarata con un dispositivo di protezione contro il cortocircuito associato o di backup. La documentazione del prodotto può indicare una corrente di cortocircuito condizionata e identificare il fusibile, l'MCB o altro SCPD richiesto.
Prima di accettare un modello, verificare:
- la corrente di cortocircuito presunta nel punto di installazione;
- il riferimento esatto dell'RCCB, non solo la famiglia di prodotti;
- il tipo e il valore nominale esatti dell'MCB o del fusibile associato;
- la tabella del produttore relativa al cortocircuito condizionato o alla protezione di backup;
- qualsiasi valore nominale massimo del dispositivo di protezione a monte;
- coordinamento del sovraccarico e protezione dei conduttori;
- selettività della corrente residua a monte/a valle ove applicabile; e
- tensione nominale, frequenza, poli e disposizione dei morsetti per lo stesso modello.
Non dare per scontato che un valore di cortocircuito in evidenza su una brochure significhi che l'RCCB interrompa autonomamente tale corrente. Leggere cosa rappresenta il valore e quale dispositivo di backup è richiesto.
Per il confine tra i requisiti di prodotto e la progettazione dell'impianto, vedere la spiegazione VIOX di Requisiti RCCB secondo la norma IEC 61008-1. La norma IEC 61008-1:2024 fornisce le regole generali; la parte 2 della norma IEC 61008 applicabile dipende dalla classificazione e dal design dell'RCCB.
Esempio pratico: dagli ingressi del circuito a un requisito RCCB
Il seguente esempio è ipotetico. Dimostra la logica della documentazione, non una raccomandazione universale di prodotto.
Input di progetto registrati
- circuito monofase 230V, 50Hz con fase e neutro;
- corrente di progetto calcolata: 32A;
- MCB da 32A separato mantenuto per la protezione da sovracorrente;
- il progetto di installazione applicabile richiede una protezione supplementare da 30mA;
- la documentazione dell'apparecchiatura collegata richiede una protezione da corrente residua di tipo A;
- nessun dispositivo a corrente residua a monte che richieda discriminazione temporale;
- la corrente di cortocircuito presunta è stata calcolata ma deve essere verificata rispetto all'esatta combinazione RCCB–MCB; e
- i documenti e i certificati del mercato di destinazione devono essere forniti per il modello esatto.
Specifica preliminare risultante
| Campo | Output ipotetico |
|---|---|
| Architettura | RCCB con MCB da 32A separato |
| Poli | 2P, soggetto allo schema di cablaggio del prodotto e ai requisiti del neutro |
| Tensione/frequenza nominale | Idoneo per condizioni di circuito a 230V, 50Hz |
| In | 40A minimo in questo esempio, soggetto a conferma del produttore con l'esatto MCB da 32A e le condizioni di installazione |
| IΔn | 30mA |
| Tipo | Tipo A |
| Caratteristica temporale | Istantaneo |
| Evidenza di cortocircuito | Tabella del produttore che conferma l'esatta combinazione RCCB + MCB da 32A per la corrente presunta calcolata |
| Documenti | Scheda tecnica, certificato/rapporto applicabile, schema elettrico, dati di coordinamento e identificazione del modello |
La modifica di qualsiasi input principale può cambiare il risultato. Un carico trifase modifica la revisione dei poli e della tensione. Le apparecchiature di elettronica di potenza possono modificare il tipo di RCCB richiesto. Un dispositivo a corrente residua a monte introduce uno studio di selettività. Una diversa corrente di guasto presunta può invalidare la combinazione di backup proposta.
Modello di specifica finale dell'RCCB
Completare questo blocco prima di richiedere una corrispondenza prodotto o un preventivo:
Riferimento progetto / circuito:
Mercato di destinazione:
Carico protetto e posizione del circuito:
Architettura di protezione: RCCB + [MCB / fusibile / altro SCPD]
Corrente nominale In: ___ A
Corrente differenziale nominale di intervento IΔn: ___ mA
Tipo di corrente residua: AC / A / F / B / altro tipo verificato
Poli: ___
Tensione nominale: ___ V AC
Frequenza nominale: ___ Hz
Caratteristica temporale: istantaneo / selettivo / altra classe verificata
Dispositivo di protezione da sovracorrente associato:
Produttore / serie / riferimento: ___
Taglia e caratteristica: ___
Corrente di cortocircuito presunta nel punto di installazione: ___
Evidenza richiesta di cortocircuito condizionato / backup: ___
Evidenza richiesta di selettività a monte/a valle: ___
Norma di prodotto applicabile ed edizione: ___
Regole di installazione applicabili: ___
Riferimento istruzioni apparecchiatura collegata: ___
Certificati, rapporti e disegni richiesti: ___
Quantità e requisiti di consegna/documentazione: ___Solo dopo aver completato questi campi il team di progetto dovrebbe confrontare i gamma di prodotti VIOX RCCB. Le celle vuote in un riepilogo prodotto non sono prova che una specifica sia disponibile o meno; aprire la documentazione del modello esatto o richiedere conferma.
Checklist di verifica per scheda tecnica e RFQ
Prima di approvare l'RCCB selezionato, confermare che tutto quanto segue si riferisca allo stesso identico modello:
Per una revisione del modello, inviare le specifiche completate, lo schema unifilare, il mercato di destinazione, la quantità e la documentazione richiesta a [email protected]. VIOX può quindi identificare la serie di RCCB pubblicata più vicina per la verifica, senza sostituire un valore generico di ampere o milliampere per la progettazione del sistema.
Domande di selezione mirate
Un RCCB da 63A 30mA può sostituire un RCCB da 40A 30mA?
Non basandosi solo su quelle due marcature. Entrambi i dispositivi possono condividere lo stesso IΔn, ma la sostituzione deve corrispondere anche per tensione, frequenza, poli, tipo di RCCB, caratteristica temporale, disposizione dei morsetti, norma di prodotto e coordinamento documentato con il dispositivo di protezione da sovracorrente associato.
30mA significa che l'RCCB è dimensionato per un carico di 30A?
No. 30mA identifica normalmente IΔn, la corrente residua nominale di intervento. La capacità di carico è identificata separatamente da In, come ad esempio 40A o 63A.
La corrente nominale dell'RCCB dovrebbe essere superiore a quella dell'MCB?
Non applicare una regola isolata senza i documenti del prodotto. L'RCCB deve supportare il carico di progetto ed essere protetto dal dispositivo di sovracorrente associato entro le condizioni di coordinamento dichiarate dal produttore. Verificare l'esatta combinazione RCCB-MCB o RCCB-fusibile.
Un RCCB quadripolare viene sempre utilizzato per ogni circuito trifase?
Gli RCCB quadripolari sono un punto di partenza comune per i sistemi trifase con neutro, ma la configurazione finale dipende dai conduttori del circuito, dai requisiti del neutro, dal design del dispositivo, dal sistema di alimentazione e dalle norme applicabili. Verificare lo schema esatto invece di selezionare i poli basandosi solo sulla dicitura “trifase”.
Fonti consultate
- IEC 61008-1:2024 — Interruttori differenziali (RCCB) senza protezione da sovracorrente incorporata
- IEC 62423 — Dispositivi a corrente residua di tipo F e tipo B
- Siemens — Manuale introduttivo e guida alla selezione dei dispositivi di protezione a corrente residua
- ABB — Guida alla selezione dei dispositivi a corrente residua
