Le rail DIN est un rail de montage métallique normalisé largement utilisé dans les panneaux de contrôle industriels, les boîtiers électriques et les systèmes d'automatisation du monde entier. Développés à l'origine par l'Institut allemand de normalisation (Deutsches Institut für Normung, ou DIN), ces rails sont devenus la norme mondiale pour le montage d'une grande variété de composants électriques. Si vous avez déjà regardé à l'intérieur d'un panneau électrique ou d'une armoire de commande industrielle, vous avez probablement vu des rails DIN en action - ils sont l'épine dorsale des installations électriques organisées dans de nombreuses industries.
Comprendre le rail DIN : définition et origines
Qu'est-ce qu'un rail DIN ? À la base, un rail DIN est une bande métallique normalisée qui sert de plate-forme de montage universelle pour les composants électriques et industriels. Cette solution simple mais ingénieuse permet une installation rapide, une reconfiguration aisée et une utilisation efficace de l'espace dans les armoires électriques. Les rails eux-mêmes sont le plus souvent fabriqués à partir de tôles d'acier au carbone laminées à froid, qui sont ensuite soumises à des traitements de surface tels que le zingage ou la chromatation pour assurer une protection solide contre la rouille et la corrosion.
L'histoire et le développement des normes DIN
L'acronyme "DIN" signifie "Deutsches Institut für Normung", c'est-à-dire l'Institut allemand de normalisation. C'est cette institution qui, à l'origine, a été chargée d'établir et de définir les spécifications industrielles de ces rails de montage polyvalents.
Le concept du rail DIN trouve son origine en Allemagne, où il a été introduit pour la première fois au début du 20e siècle. Selon certaines sources, le système aurait été conçu à la fin des années 1920. L'objectif premier de son développement était de normaliser le montage des composants électriques industriels, en particulier les dispositifs de contrôle électrique et les blocs de jonction.
Dans les années 1920, le Deutsches Institut für Normung (DIN) a entamé le processus formel d'élaboration de normes pour les composants industriels, y compris les appareils électriques. Le rail DIN a été officiellement normalisé sous des désignations telles que DIN 46277-1. Bien qu'il s'agisse à l'origine d'une norme allemande, la praticité et l'efficacité inhérentes au système de rail DIN ont conduit à son adoption généralisée à l'échelle internationale. Le système a été plus largement accepté et a été développé dans ses formes courantes actuelles au cours des années 1950, se répandant d'abord dans les pays européens voisins, puis rapidement dans le monde entier.
Pourquoi les rails DIN sont-ils devenus la norme dans l'industrie ?
Les rails DIN ont rapidement gagné en popularité pour plusieurs raisons impérieuses :
- Universalité : Des composants de différents fabricants peuvent être montés sur le même rail.
- Simplicité : La conception encliquetable élimine la nécessité d'un matériel de montage complexe.
- Efficacité : Les rails ont permis un placement dense des composants sans sacrifier l'organisation.
- Flexibilité : Les systèmes peuvent être facilement modifiés ou étendus en fonction de l'évolution des besoins.
Aujourd'hui, les rails DIN ont dépassé leurs origines européennes pour devenir la norme mondiale de facto pour les solutions de montage électrique industriel.

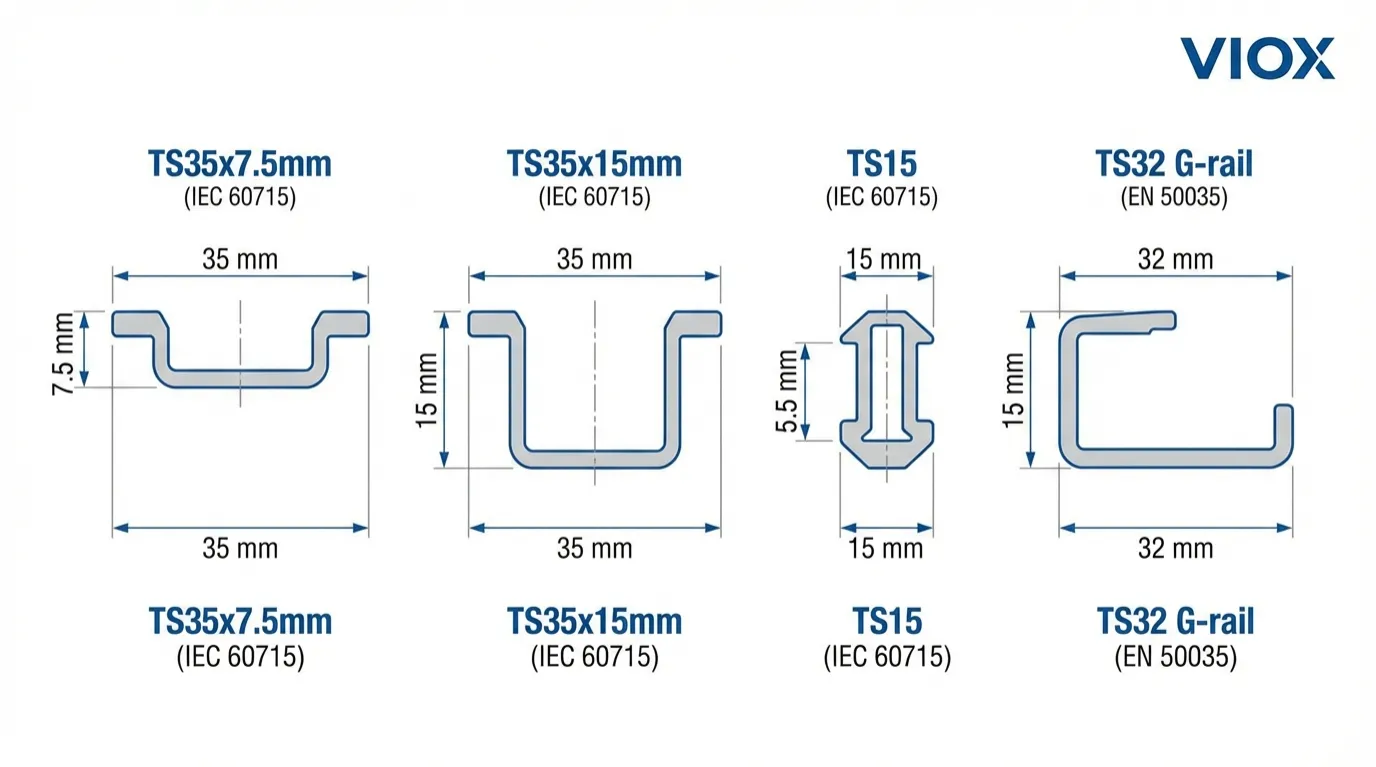

Types de rails DIN et leurs spécifications
Tous les rails DIN ne sont pas identiques. L'industrie reconnaît plusieurs profils standard, chacun conçu pour des applications et des types de composants spécifiques. Ces profils sont régis par des normes internationales, principalement la norme IEC/EN 60715, qui spécifie les dimensions critiques et les tolérances de fabrication.

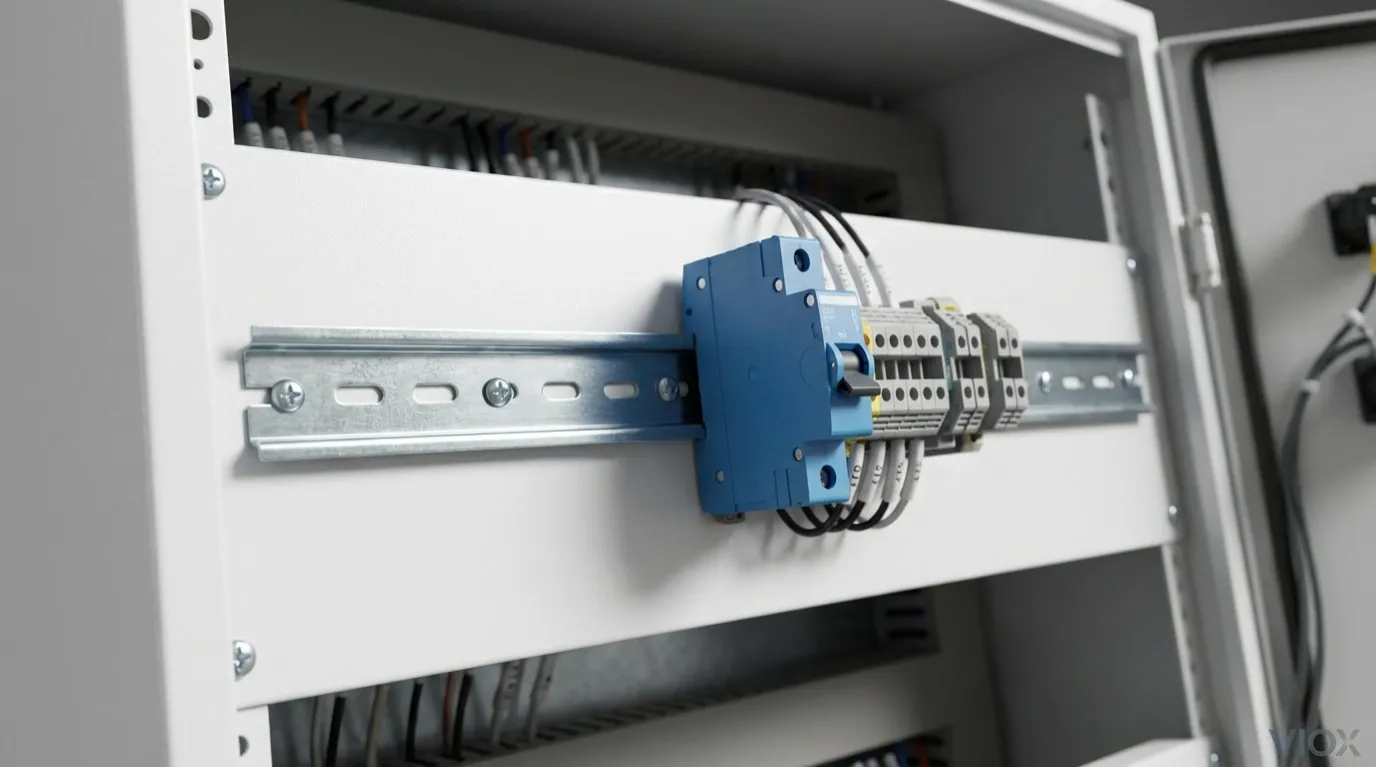

Top Hat (TS35 / TH35) Rail DIN
Le rail TS35 (largeur de 35 mm) est de loin le plus utilisé dans les applications industrielles et commerciales, représentant environ 80% de toutes les installations de rails DIN dans le monde. Souvent appelé "top hat" en raison de son profil distinctif, il est disponible en deux profondeurs standard :
- Profondeur de 7,5 mm : L'option standard pour la plupart des applications générales, officiellement désignée par la norme CEI/EN 60715 comme "35 × 7,5".
- Profondeur de 15 mm : Une version plus profonde pour les composants plus lourds ou les environnements à fortes vibrations, officiellement désignée comme "35 × 15".
En raison de sa forme, il est aussi parfois appelé Type O ou Type Omega (Ω). Aux États-Unis, il est communément appelé rail TS35.
Section C (TS32) Rail DIN
Le rail TS32 (largeur 32 mm) à section en C est l'un des premiers modèles de rail DIN. Il se caractérise par sa section en forme de C et est associé à des normes telles que la norme EN 50024, bien que cette norme soit aujourd'hui souvent considérée comme abrogée. Bien qu'il soit moins courant dans les nouvelles installations, on le trouve encore dans.. :
- Anciens systèmes et anciennes installations européennes
- Applications spécialisées nécessitant un profil de montage unique
- Certains scénarios de montage d'équipements de télécommunications
Les rails à section en C peuvent se trouver dans des installations électriques plus anciennes ou être utilisés pour des équipements spécifiques anciens. En raison de leur profil offrant un bon support mural, ils ont été utilisés pour des éléments plus lourds tels que les blocs d'alimentation et les transformateurs. Cependant, le montage de composants modernes sur des rails à section en C nécessite souvent l'utilisation d'un adaptateur.
Section G (TS15) Rail DIN
Le plus petit profilé normalisé est le rail à section G TS15 (15 mm de largeur). Les rails DIN à section G, également connus sous le nom de G32 ou parfois TS32 (ce qui peut entraîner une confusion avec la section C TS32), présentent une section transversale en forme de G (ou parfois en forme de J). Ce profil comporte souvent une cavité plus profonde d'un côté que de l'autre.
Les rails à section G sont associés à des normes telles que EN 50035 (que certaines sources considèrent comme abrogées), BS 5825 et la norme originale DIN 46277-1. Ce rail miniaturisé est principalement utilisé dans :
- Applications à contraintes spatiales
- Montage de composants légers
- Boîtiers électroniques spécialisés
Ces rails sont spécifiquement choisis pour les applications où un support solide et un alignement précis sont essentiels, en particulier pour les machines lourdes, les grandes alimentations, les transformateurs ou d'autres composants importants qui peuvent être soumis à des forces dynamiques élevées ou à des vibrations. La conception asymétrique du rail à section G peut également contribuer à éviter une installation incorrecte des composants.
Dimensions du rail DIN et options de matériaux
Les rails DIN standard sont généralement fabriqués à partir de :
- Acier galvanisé : Le plus courant, il offre une bonne résistance à la corrosion à un prix économique. Il s'agit généralement de tôles d'acier au carbone laminées à froid qui subissent un placage électrolytique de zinc, souvent suivi d'un processus de passivation au chromate (ce qui donne une finition claire ou parfois jaunâtre).
- Acier inoxydable : Pour les environnements difficiles, l'industrie alimentaire ou les applications extérieures. Ces rails sont généralement fabriqués en acier inoxydable de haute qualité, tel que l'acier inoxydable AISI de type 304 (également connu sous le nom d'acier inoxydable V2A), qui est très résistant à la corrosion et exceptionnellement durable.
- Aluminium : Lorsque la réduction du poids est essentielle ou en cas d'exigences spécifiques en matière de mise à la terre. Les rails en aluminium sont nettement plus légers que leurs homologues en acier et possèdent une bonne résistance à la corrosion inhérente grâce à la formation naturelle d'une couche protectrice d'oxyde d'aluminium sur leur surface.
Les rails sont disponibles en différentes longueurs, généralement en 1 mètre, 2 mètres et en options sur mesure. L'épaisseur standard varie de 1 mm à 2,3 mm en fonction des exigences de l'application.
Les rails DIN sont également disponibles en deux configurations principales :
- Solide (non perforé) : Offrant une plus grande rigidité inhérente et une plus grande résistance mécanique, il est préférable pour les applications soumises à des vibrations importantes ou lorsqu'un support robuste est nécessaire pour des composants particulièrement lourds.
- Fentes (perforées) : Les panneaux sont dotés d'une série de trous pré-usinés ou de fentes allongées qui offrent une plus grande souplesse de montage et peuvent faciliter le câblage et la gestion des câbles.

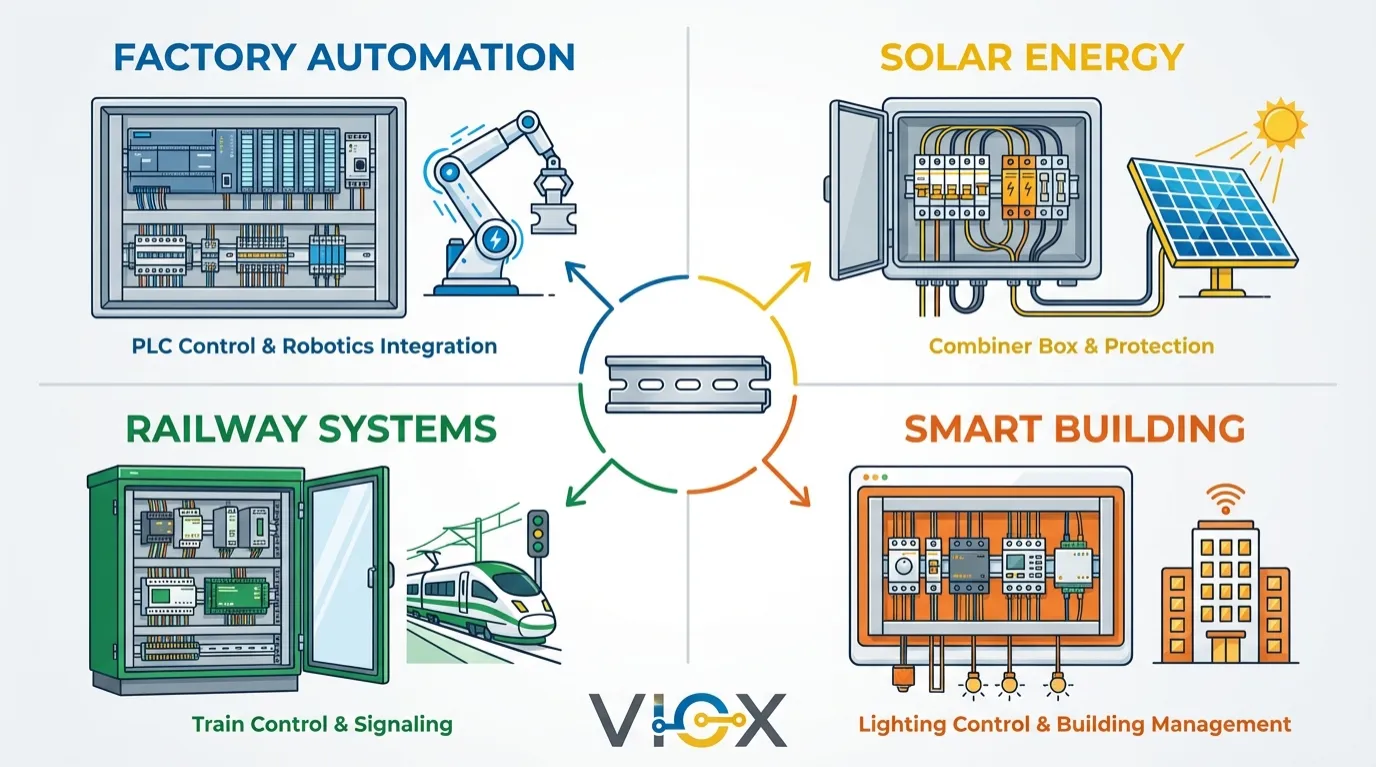

Les rails DIN en action : Un éventail d'applications dans tous les secteurs d'activité
La polyvalence, la normalisation et l'efficacité des systèmes de rails DIN ont conduit à leur adoption généralisée dans un éventail remarquablement diversifié d'industries et d'applications. De la fabrication industrielle lourde à l'automatisation sophistiquée des bâtiments, en passant par les technologies émergentes en matière d'énergie renouvelable, les rails DIN constituent une épine dorsale commune pour l'organisation et le montage des composants électriques et électroniques critiques.

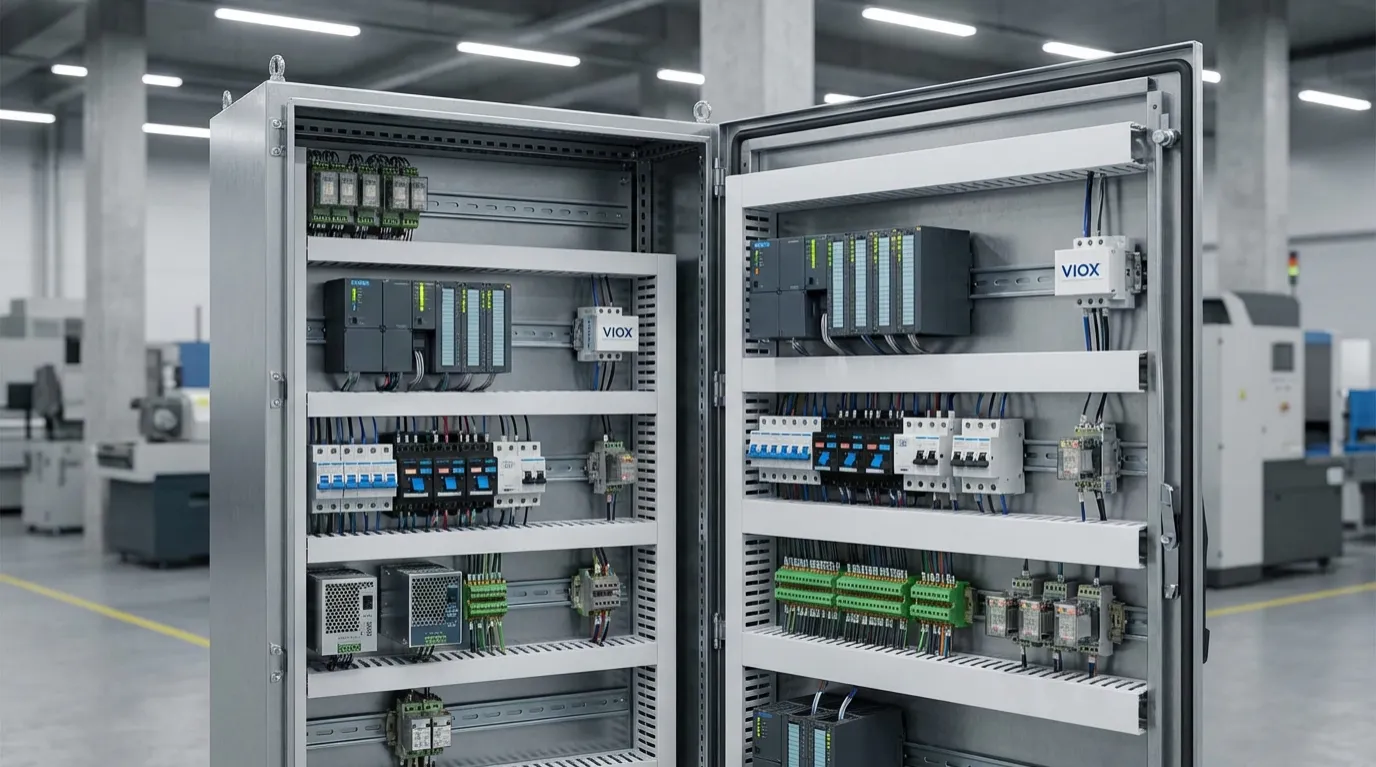

Automatisation industrielle et panneaux de contrôle de fabrication
Il s'agit d'un domaine d'application essentiel et traditionnel pour les rails DIN. Ils sont largement utilisés dans les armoires et panneaux de contrôle qui régissent les machines, les lignes de fabrication et les systèmes de contrôle de processus entiers. Les composants couramment montés comprennent les automates programmables (PLC), leurs modules d'entrée/sortie (I/O) associés, les contrôleurs de moteur (tels que les VFD et les démarreurs progressifs), les relais, les contacteurs, divers capteurs, les modules d'interface et les blocs d'alimentation. Les rails DIN facilitent la création d'agencements organisés, à haute densité et faciles à entretenir, qui sont essentiels pour répondre aux exigences de complexité et de fiabilité des systèmes d'automatisation modernes. Ils sont essentiels pour les centres de contrôle des moteurs (MCC), les panneaux de contrôle des processus et les systèmes de sécurité des machines.
Gestion de l'énergie, distribution et systèmes d'énergie renouvelable
Dans le secteur de l'énergie, les rails DIN sont indispensables pour les panneaux de distribution d'énergie, où sont montés les disjoncteurs (MCB, MCCB), les compteurs d'énergie, les transformateurs de courant et les blocs de distribution terminaux. Ils sont également des composants essentiels des armoires de commande des sous-stations, où sont logés les relais de protection et l'équipement de commande. Les systèmes d'énergie renouvelable constituent un domaine d'application important et en pleine expansion. Pour les installations solaires, les rails DIN sont utilisés pour monter les onduleurs photovoltaïques, les régulateurs de charge, les systèmes de gestion de la batterie, les dispositifs de surveillance de la chaîne et les déconnecteurs CC. De même, dans les systèmes éoliens, ils supportent les composants de contrôle et de surveillance.
Bâtiments intelligents : Contrôles du chauffage, de la ventilation, de l'éclairage et de la sécurité
Les rails DIN sont largement utilisés dans les systèmes modernes d'automatisation et de gestion des bâtiments (BMS). Ils fournissent l'infrastructure de montage pour les contrôleurs, les relais, les minuteries, les capteurs et les modules d'interface qui gèrent les systèmes de chauffage, de ventilation et de climatisation (CVC), les commandes d'éclairage (y compris les gradateurs et les unités de programmation) et les systèmes de sécurité (tels que les panneaux de contrôle d'accès et d'alarme). La modularité offerte par les rails DIN permet de mettre en place des solutions de contrôle des bâtiments flexibles et évolutives.
Infrastructure de télécommunications et centres de données
Dans les infrastructures de télécommunications et les centres de données, les rails DIN sont utilisés dans les baies d'équipement de réseau, les concentrateurs de communication et les répartiteurs. Ils permettent de monter des composants tels que des panneaux de brassage, des boîtiers et des modules de terminaison de fibre optique, de petits commutateurs de réseau de qualité industrielle, des convertisseurs de média et des blocs d'alimentation compacts. Les rails DIN miniatures (TS15) sont particulièrement avantageux dans ces applications en raison des contraintes d'espace souvent importantes dans les armoires et coffrets de télécommunications.
Systèmes de transport (ferroviaire, maritime, automobile)
Le secteur des transports utilise également les systèmes ferroviaires DIN. On les trouve dans les systèmes de signalisation ferroviaire, les armoires de contrôle des trains à bord et les systèmes de contrôle du trafic. Dans les applications marines, les rails DIN sont utilisés dans les panneaux électriques pour les systèmes de navigation, de communication et de contrôle, où des matériaux comme l'acier inoxydable ou l'aluminium sont souvent choisis pour leur meilleure résistance à la corrosion dans les environnements d'eau salée. Ils sont également de plus en plus utilisés dans les infrastructures de recharge des véhicules électriques (VE) pour le montage de l'électronique de contrôle et des dispositifs de protection.
Installations électriques résidentielles
Bien qu'ils soient traditionnellement plus courants dans les environnements industriels et commerciaux, les rails DIN sont de plus en plus utilisés dans les tableaux de distribution électrique résidentiels modernes (unités de consommation). Ils permettent de monter des disjoncteurs miniatures (MCB), des disjoncteurs différentiels (RCD), des disjoncteurs différentiels avec protection contre les surintensités (RCBO), des dispositifs de protection contre les surtensions et parfois des modules de maison intelligente. Le rail TS35, généralement la version de 7,5 mm de profondeur en acier zingué, est couramment utilisé dans ces applications en raison de son faible encombrement, de sa large compatibilité avec les composants et de sa rentabilité.
L'écosystème du rail DIN : Appareils montés et accessoires essentiels
Une gamme complète d'accessoires est essentielle pour compléter un ensemble de rails DIN fonctionnel, sûr et bien organisé. Ces accessoires améliorent les capacités et la facilité d'utilisation du système. Les principaux accessoires sont les suivants
Supports d'extrémité / pinces d'extrémité / bouchons
Ils sont essentiels pour fixer les composants sur le rail DIN et empêcher tout mouvement latéral ou délogement, en particulier dans les environnements soumis à des vibrations ou pendant le transport. Ils sont généralement placés aux deux extrémités d'une rangée d'appareils montés. Les supports d'extrémité CLIPFIX 35-5 et E/NS 35 N de Phoenix Contact en sont des exemples.
Embouts / Séparateurs / Plaques de séparation
Les capuchons d'extrémité sont utilisés pour couvrir les faces conductrices exposées de certains types de blocs de jonction, afin d'améliorer la sécurité. Les plaques de séparation ou de cloisonnement sont utilisées pour isoler physiquement et électriquement différents groupes de composants ou de blocs de jonction, par exemple pour séparer des circuits de tensions ou de fonctions différentes.
Ponts (fixes ou isolés)
Ils sont utilisés pour connecter électriquement des bornes adjacentes à l'intérieur d'un bloc de bornes, créant ainsi des potentiels communs pour la distribution d'énergie ou la mise en commun de signaux. Ils offrent une connexion plus fiable et plus soignée que l'utilisation de fils individuels pour les liaisons courtes.
Systèmes de marquage / Étiquettes / Tags
Un étiquetage clair et cohérent est essentiel pour identifier les composants, les borniers, les bornes individuelles et le câblage associé. Cela facilite grandement l'installation, la mise en service, le dépannage et la maintenance. Les systèmes de marquage peuvent comprendre des étiquettes adhésives, des repères en plastique encliquetables, des bandes de repérage imprimables ou des plaques gravées. Les étiquettes peuvent indiquer les numéros des appareils, les tensions/courants nominaux, les fonctions ou les avertissements de sécurité.
Supports d'appui / entretoises
Ils peuvent être utilisés pour fournir un support supplémentaire au rail DIN lui-même, en particulier pour les grandes portées ou pour le montage de composants particulièrement lourds. Ils peuvent également être utilisés pour surélever le rail DIN par rapport à la surface de montage afin de créer plus d'espace pour le câblage ou les composants plus profonds. La série STS de supports de rail DIN en est un exemple.
Meilleures pratiques en matière d'installation de rails DIN
Une installation correcte garantit la fiabilité et la longévité des systèmes de rail DIN.
Outils et matériel nécessaires à l'installation d'un rail DIN
L'installation d'un rail DIN de base nécessite généralement
- Outils de coupe en métal (pour les longueurs personnalisées) - les outils de coupe spécialisés pour rails DIN sont fortement recommandés car ils permettent des coupes nettes, d'équerre et sans bavures.
- Outils de mesure, y compris un niveau à bulle pour s'assurer que le rail est monté droit
- Matériel de perçage et fixations appropriées
- Outils d'installation des butées
- Outils de marquage des composants
Des outils plus spécialisés peuvent être nécessaires pour des types de rails ou des environnements de montage spécifiques.

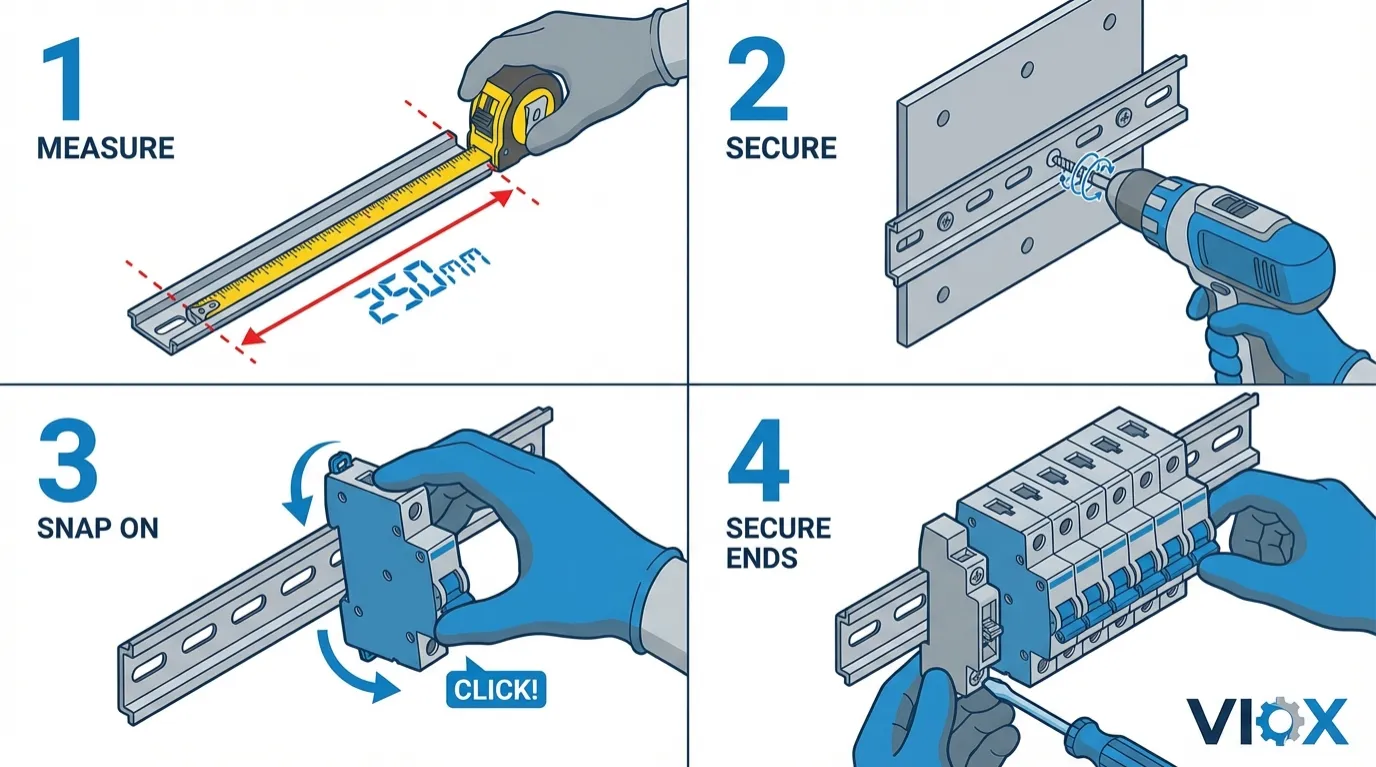

Processus d'installation étape par étape
Une installation correcte du rail DIN suit les étapes générales suivantes :
- Mesurer et planifier la disposition, en veillant à ce qu'il y ait suffisamment d'espace pour tous les composants.
- Couper le rail à la longueur requise si nécessaire
- Fixer solidement le rail au panneau ou à l'armoire, en veillant à ce qu'il soit parfaitement horizontal et droit.
- Installer des butées aux endroits appropriés
- Encliqueter les composants sur le rail dans la configuration prévue
- Connecter le câblage conformément à la conception du système
- Étiqueter les composants et le câblage pour référence ultérieure
Le respect de cette approche systématique garantit une installation propre et professionnelle.
Les erreurs d'installation les plus courantes à éviter
Même les installateurs expérimentés commettent parfois ces erreurs :
- Espacement insuffisant entre les composants, entraînant des problèmes de chaleur
- Fixation inadéquate des rails, entraînant des mouvements et des défaillances potentielles
- Mélange de composants incompatibles avec des exigences différentes en matière de type de rail
- Mauvaise planification de l'expansion future
- Étiquetage inadéquat, ce qui crée des difficultés d'entretien
- Désalignement des rails, ce qui peut rendre difficile l'emboîtement ou le déboîtement des composants.
- Surcharge des rails au-delà des limites de poids spécifiées
En évitant ces pièges, on obtient des installations plus fiables et plus faciles à entretenir.
Avantages des systèmes de montage sur rail DIN
L'adoption généralisée de la technologie du rail DIN s'explique par ses nombreux avantages pratiques.
Avantages en termes d'efficacité et d'organisation de l'espace
Le montage sur rail DIN est possible :
- Utilisation maximale de l'espace du panneau
- Regroupement et organisation logique des composants
- Espacement standardisé pour un refroidissement optimal
- Apparence propre et professionnelle
Ces caractéristiques sont particulièrement précieuses dans les applications où l'espace est limité.
Avantages en termes de flexibilité et d'évolutivité
Les systèmes de rail DIN excellent en matière d'adaptation :
- Les composants peuvent être facilement ajoutés, retirés ou déplacés.
- Les systèmes peuvent évoluer progressivement en fonction des besoins
- Les technologies peuvent être mises à jour sans réinstallation complète.
- La normalisation permet l'intégration de composants provenant de plusieurs fournisseurs.
Cette flexibilité permet de réduire le coût total du cycle de vie des systèmes industriels et commerciaux.
Simplicité d'entretien et de remplacement
Lorsqu'un entretien est nécessaire, le montage sur rail DIN s'impose :
- Les composants défectueux peuvent être remplacés sans perturber les appareils adjacents
- Les systèmes peuvent être partiellement modernisés sans être complètement remplacés
- Le dépannage est simplifié grâce à une mise en page organisée
- Les composants standardisés réduisent les besoins en pièces de rechange
Ces avantages en matière de maintenance se traduisent directement par une réduction des temps d'arrêt et des coûts d'entretien.
Choisir le rail DIN adapté à votre application
Le choix du rail DIN approprié implique plusieurs considérations importantes.
Facteurs clés à prendre en compte lors du choix des rails DIN
Les facteurs de décision sont les suivants :
- Compatibilité des composants : Assurez-vous que tous les dispositifs sont compatibles avec le type de rail choisi
- Exigences en matière de charge : Tenir compte du poids et du nombre de composants
- Conditions environnementales : Température, humidité, risque de corrosion et vibrations
- Conformité réglementaire : Normes et exigences spécifiques à l'industrie
- Contraintes d'installation : Espace disponible et options de montage
- Sélection des matériaux : Choisir le matériau approprié (acier, aluminium, acier inoxydable) en fonction de l'environnement de l'application.
- Configuration des rails : Déterminez si les rails pleins (non perforés) ou les rails à fentes (perforés) conviennent mieux à vos besoins spécifiques.
L'équilibre entre ces facteurs permet d'optimiser les performances et la fiabilité du système.
Exigences spécifiques à l'industrie
Les différents secteurs ont des considérations particulières en matière de rail DIN :
- Alimentation et boissons : Rails en acier inoxydable pour les exigences sanitaires et la résistance aux produits de nettoyage
- Transport : Systèmes de montage à haute tolérance aux vibrations, nécessitant souvent des rails solides pour une rigidité maximale.
- Emplacements dangereux : Exigences particulières en matière de mise à la terre et de matériaux
- Installations extérieures : Matériaux résistant à la corrosion et aux intempéries
- Environnements marins : Rails en acier inoxydable ou en aluminium pour une meilleure résistance à la corrosion dans les environnements d'eau salée.
- Applications sensibles au poids : Rails en aluminium pour le matériel de transport (ferroviaire, aérospatial, automobile)
La compréhension de ces besoins spécifiques garantit une sélection appropriée des rails.
Protéger votre installation de rail DIN pour l'avenir
La planification des besoins de demain comprend
- Espace ferroviaire supplémentaire en vue d'une expansion future
- Tenir compte des technologies émergentes en matière de composants
- Mise en œuvre des principes de conception modulaire
- Documenter minutieusement les détails de l'installation
- Choisir des rails qui supportent la plus large gamme de composants
Ces approches avant-gardistes prolongent la durée de vie utile des installations sur rail DIN.
VIDÉO SUR LA FABRICATION DES RAILS DIN
Conclusion : La valeur durable des rails DIN dans les systèmes électriques modernes
La technologie des rails DIN représente l'un des efforts de normalisation les plus réussis de l'histoire industrielle. Ce qui a commencé comme une initiative allemande au début du 20ème siècle a évolué en une norme mondiale qui transcende les industries, les applications et les technologies. Son parcours, d'une spécification nationale à une pierre angulaire de la pratique électrique internationale, souligne la puissance d'une solution bien conçue, pratique et normalisée pour répondre aux défis universels de l'ingénierie.
Le succès durable du système de rail DIN peut être attribué à une confluence d'avantages clés. Sa première contribution est la normalisation qu'il apporte, garantissant l'interopérabilité entre les composants d'innombrables fabricants dans le monde entier. Il en résulte une polyvalence dans le choix des composants et une flexibilité dans la conception et la modification des systèmes. Le système favorise l'organisation des installations, ce qui permet d'optimiser l'espace à l'intérieur des panneaux et de réduire l'encombrement. Cette organisation, associée à la facilité de fixation des composants sur le rail, se traduit par des économies substantielles de temps et d'argent lors de l'installation et de la mise en service.
Malgré son apparente simplicité - une simple bande de métal - le rail DIN est une pierre angulaire de la construction des panneaux électriques modernes et de la conception de l'automatisation industrielle. Son rôle essentiel découle de sa capacité à simplifier la complexité, à favoriser la modularité et à améliorer l'efficacité dans un large éventail d'applications, des systèmes de contrôle de fabrication complexes à la gestion intelligente des bâtiments et aux installations d'énergie renouvelable.
L'adaptabilité du système de rail DIN aux nouvelles technologies, telles que l'intégration d'appareils basés sur l'IdO, et son adéquation à diverses industries mettent en évidence sa nature dynamique et garantissent sa pertinence continue dans un paysage technologique en constante évolution. L'évolution continue des matériaux, des techniques de fabrication et des normes elles-mêmes indique en outre que le système est sensible aux nouveaux défis et aux nouvelles opportunités.
Comprendre ce qu'est un rail DIN et comment le mettre en œuvre correctement est une connaissance essentielle pour toute personne travaillant dans le domaine des commandes industrielles, des systèmes électriques ou de la technologie de l'automatisation. Qu'il s'agisse de concevoir une nouvelle installation ou d'assurer la maintenance d'une installation existante, l'humble rail DIN continue de fournir l'ossature littérale sur laquelle les systèmes électriques modernes sont construits.
