Un commutateur est un dispositif de commande manuel qui permet à un opérateur de choisir entre des états de circuit ou des modes de machine définis. L'organe de commande frontal peut être rotatif, à bascule ou nécessiter une clé. Son action peut être maintenue ou à rappel par ressort. Les contacts situés derrière le panneau déterminent quels circuits sont ouverts ou fermés dans chaque position.
Ces descriptions répondent à différentes questions :
- Rotatif ou à bascule : Comment l'opérateur effectue-t-il le mouvement ?
- Commutateur : Quelle fonction le dispositif remplit-il ?
- Maintenu ou à rappel par ressort : Que se passe-t-il après que l'opérateur le relâche ?
- Bloc de contacts ou programme de came : Comment chaque position modifie-t-elle le circuit ?
- Service de commande ou de charge : Quelle tâche électrique les contacts sont-ils calibrés pour effectuer ?
C'est pourquoi “ commutateur rotatif vs sélecteur ” est généralement une mauvaise comparaison de départ : de nombreux sélecteurs sont des commutateurs rotatifs. La tâche utile consiste à identifier l'opérateur, l'action, la logique de contact et le service du circuit requis.

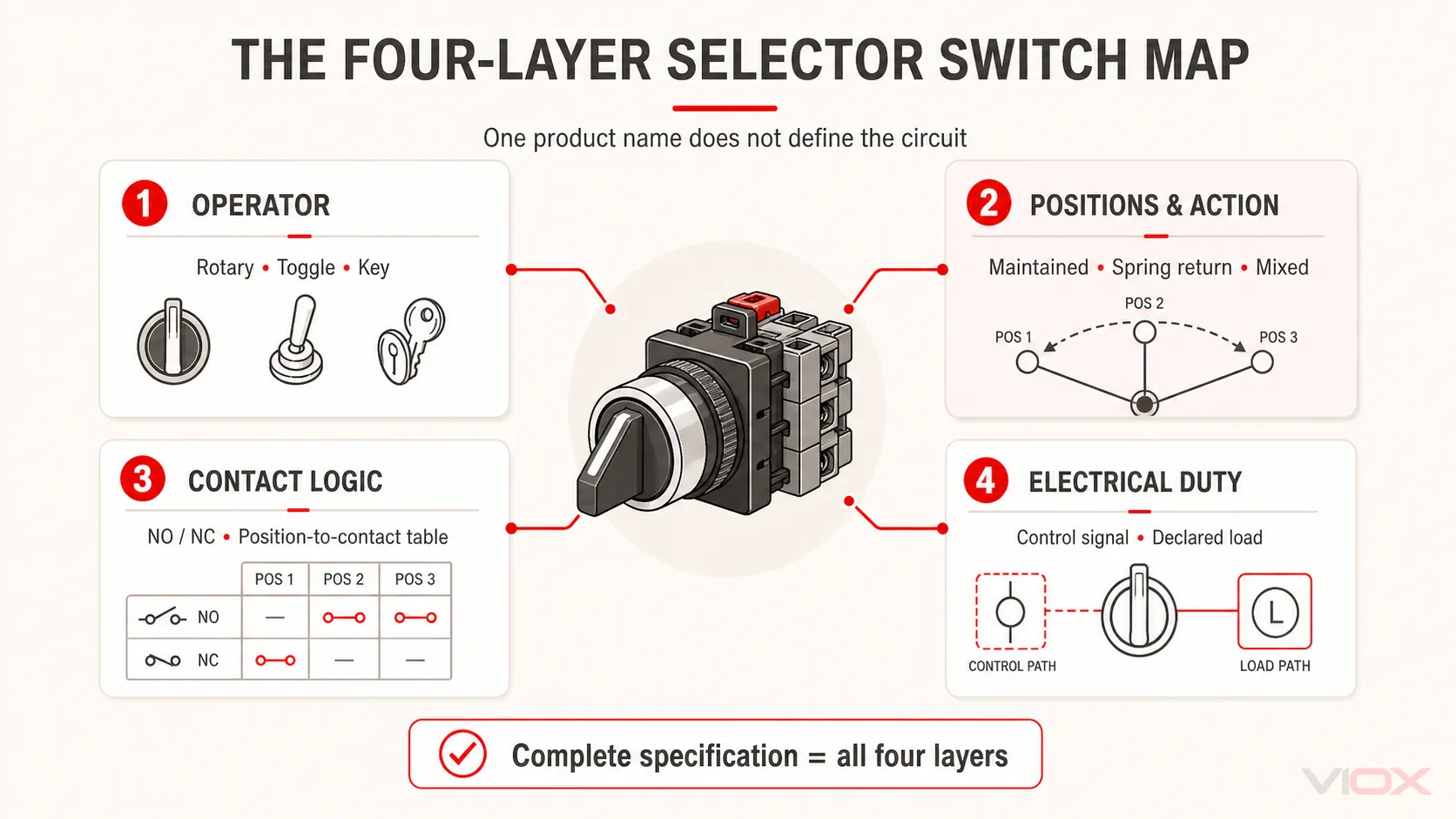

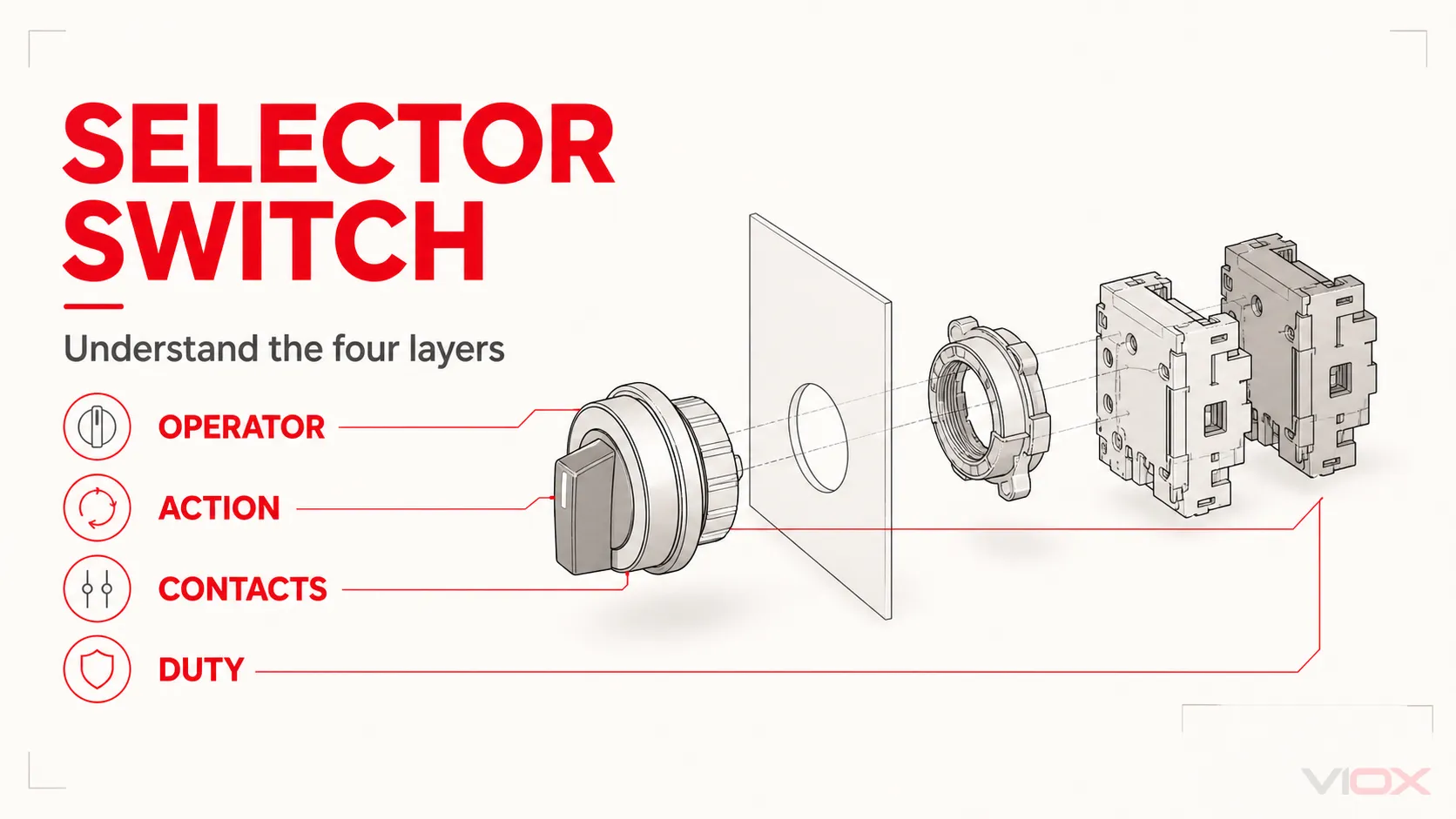

La carte à quatre couches du sélecteur
| Couche | Question | Options courantes | Sortie de spécification |
|---|---|---|---|
| Opérateur | Comment l'utilisateur doit-il effectuer la sélection ? | Bouton rotatif, poignée longue, levier à bascule, commande par clé | Type d'opérateur, accès et interface de panneau |
| Positions et action | Combien d'états, et l'opérateur reste-t-il dans cette position ? | Deux ou trois positions, multi-position, maintenu, rappel par ressort, action mixte | Étiquettes de position et comportement de retour |
| Logique de contact | Quels circuits changent dans chaque position ? | Normalement ouvert, normalement fermé, inverseur, blocs de contacts multiples ou programme à cames | Tableau de correspondance position-contact |
| Service électrique | Que commande le commutateur ? | Entrée d'automate, bobine de relais ou de contacteur, circuit de signalisation, circuit de mesure ou charge directe déclarée | Valeurs assignées, catégorie d'emploi et norme produit applicable |
Une sélection complète nécessite les quatre niveaux. Une expression telle que “ commutateur à trois positions ” n'identifie qu'une partie du besoin.
Rotatif et à bascule sont des types d'opérateurs
Sélecteur rotatif
Un sélecteur rotatif utilise un bouton ou une poignée qui tourne à travers des positions définies. Il est courant là où des marquages de position tels que HAND–OFF–AUTO, LOCAL–REMOTEou 1–0–2 doivent rester visuellement clairs sur le panneau.
L'opérateur rotatif peut actionner des blocs de contacts modulaires situés immédiatement derrière le panneau. Dans d'autres produits, un arbre et un empilement de cames coordonnent plusieurs contacts. Les deux tournent, mais leur construction, leur fonction dans le circuit et leur processus de sélection peuvent différer.
Sélecteur à bascule
Un sélecteur à bascule utilise un levier qui bascule entre plusieurs positions. Il peut offrir une interface humaine compacte et décisive pour une sélection d'état simple. Selon le dispositif exact, il peut être maintenu, momentané, avec arrêt central, unipolaire ou multipolaire.
Le levier ne prouve pas qu'un interrupteur à bascule est à faible courant, et une poignée rotative ne prouve pas non plus qu'un interrupteur est adapté à la commutation de puissance. Comparez les configurations de contact déclarées et les caractéristiques électriques plutôt que de juger par l'organe de commande frontal.
Pour une sélection ciblée entre ces familles d'organes de commande, voir commutateur à cames rotatif vs interrupteur à bascule.

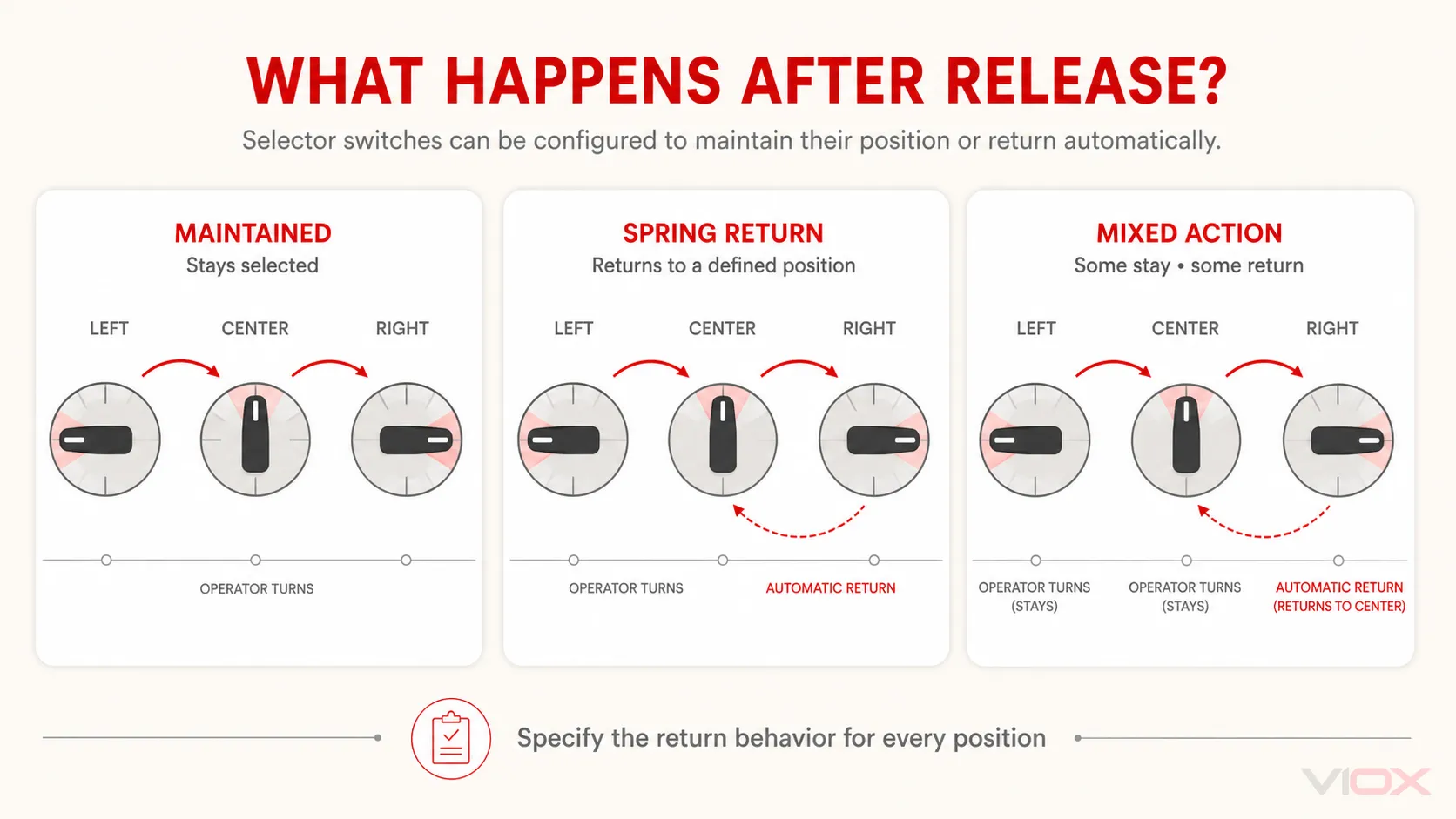

Maintenu, à rappel par ressort et action mixte
L'action de l'organe de commande est indépendante du fait que le mécanisme frontal soit rotatif ou à bascule.
| Action | Comportement après relâchement | Usage de commande typique |
|---|---|---|
| Maintenu | Reste dans la position sélectionnée | Sélection du mode de fonctionnement ou état devant rester visiblement sélectionné |
| Rappel par ressort au centre | Revient d'une position latérale vers le centre | Commande temporaire telle qu'une marche par à-coups, une montée/descente ou une demande momentanée |
| Rappel par ressort vers un côté | Revient d'une position vers une position de repos définie | Une commande alternative temporaire |
| Action mixte | Certaines positions restent sélectionnées tandis qu'une autre revient | Une interface combinant sélection de mode et commande temporaire |
Un exemple de produit officiel, celui de Schneider Electric tête de sélecteur ZB4BD5, est décrit comme un opérateur à rappel par ressort à trois positions. Il illustre une configuration disponible ; d'autres produits utilisent une action maintenue ou mixte.
Spécifiez le comportement de retour position par position. Le terme “ sélecteur momentané ” peut rester ambigu si l'acheteur ne sait pas si la position de gauche, la position de droite ou les deux reviennent au centre.
Le nombre de positions ne définit pas la logique de contact
Un sélecteur à deux positions peut commander un contact, plusieurs blocs de contacts ou un ensemble mécaniquement coordonné. Un opérateur à trois positions peut avoir un centre électriquement ouvert, maintenir un circuit à travers le centre ou produire un autre schéma défini par sa came ou ses blocs de contacts.
Créez un tableau de position des contacts avant de sélectionner une pièce :
| Chemin de contact | GAUCHE | CENTRE | DROITE |
|---|---|---|---|
| Contact A | Ouvert | Ouvert | Fermé |
| Contact B | Fermé | Ouvert | Ouvert |
| Contact C | Ouvert | Fermé | Fermé |
Ceci est seulement un exemple de format, pas un circuit de commutateur sélecteur universel. Remplissez le tableau à partir du schéma de commande réel. Le dispositif candidat doit reproduire exactement les états requis.
Blocs de contacts NO et NC
Un contact normalement ouvert (NO) est ouvert dans sa condition normale définie ; un contact normalement fermé (NC) est fermé dans cette condition. “ Normal ” doit être interprété en utilisant les schémas de l'opérateur et des contacts du fabricant, généralement avec le dispositif non actionné ou dans sa position de référence définie.
Pour une explication plus complète des conventions d'état normal, lisez ce que signifient NO et NC.
Commutateur sélecteur vs commutateur à cames rotatif
Un commutateur à cames rotatif peut remplir une fonction de sélecteur, mais tout commutateur sélecteur n'est pas un commutateur à cames rotatif.
| Fonctionnalité | Sélecteur de commande modulaire | Commutateur à cames rotatif |
|---|---|---|
| Rôle principal | Interface homme-machine pour la sélection des états de commande | Commutation programmée mécaniquement sur un ou plusieurs jeux de contacts |
| Construction typique | Opérateur frontal, collerette de fixation et un ou plusieurs blocs de contacts | Poignée et axe entraînant des cames profilées et des étages de contact |
| Configuration des contacts | Construit à partir de blocs de contacts de commande NO/NC compatibles ou autres | Défini par un programme de cames spécifique à la position |
| Contexte de circuit commun | Entrée d'automate, logique à relais, bobine de contacteur ou circuit de signalisation | Commande, mesure ou service de commutation de charge déclaré selon le produit |
| Objet de sélection | Opérateur/action combiné à un arrangement de blocs de contacts | Programme de commutation complet et service électrique |
Utilisez un sélecteur modulaire lorsque le besoin principal est une interface de panneau de commande claire et que des blocs de contacts compatibles peuvent créer la logique requise. Utilisez un commutateur à cames rotatif lorsque plusieurs contacts doivent suivre un programme mécanique défini ou lorsque le produit exact fournit le service de commutation déclaré requis par le circuit.
Le VIOX guide comparatif commutateur à cames vs commutateur rotatif explique la terminologie adjacente : rotatif décrit le fonctionnement, tandis que cames décrit un mécanisme interne d'actionnement des contacts. Pour un aperçu plus large des produits, utilisez le guide des commutateurs à cames rotatifs.
Le service en circuit de commande et la commutation directe de charge sont des tâches différentes
La plupart des erreurs liées aux commutateurs à cames surviennent lorsqu'un opérateur de panneau de commande est traité comme s'il s'agissait automatiquement d'un interrupteur de charge.
Dans une architecture de commande courante, le commutateur à cames envoie une instruction à un automate programmable industriel (API), à un relais de commande ou à une bobine de contacteur. Le dispositif en aval effectue la commutation de puissance. La sélection dépend donc des caractéristiques du circuit de commande et de la compatibilité de l'opérateur, des blocs de contacts et de l'entrée ou de la bobine commandée.
Dans une autre architecture, un commutateur à cames peut établir ou couper directement une charge déclarée. Cela nécessite un produit dont les caractéristiques nominales et le service de commutation sont appropriés à la tension, au courant et au type de charge. Le dispositif peut sembler identique vu de face tout en relevant d'un domaine d'application normatif différent.
IEC 60947-5-1:2024 s'applique aux appareils électromécaniques de circuit de commande et aux éléments de commutation utilisés pour des fonctions telles que la commande, la signalisation et le verrouillage. IEC 60947-3:2020 s'applique aux interrupteurs, sectionneurs, interrupteurs-sectionneurs et combinés-fusibles relevant de son domaine d'application. La documentation précise du fabricant détermine quelles déclarations s'appliquent à un dispositif particulier.
Il ne faut pas supposer qu'un commutateur à cames ordinaire assure une fonction de sectionnement ou une fonction d'arrêt d'urgence. Ces tâches nécessitent un équipement conçu à cet effet et une évaluation du système conformément aux normes applicables et aux exigences locales.

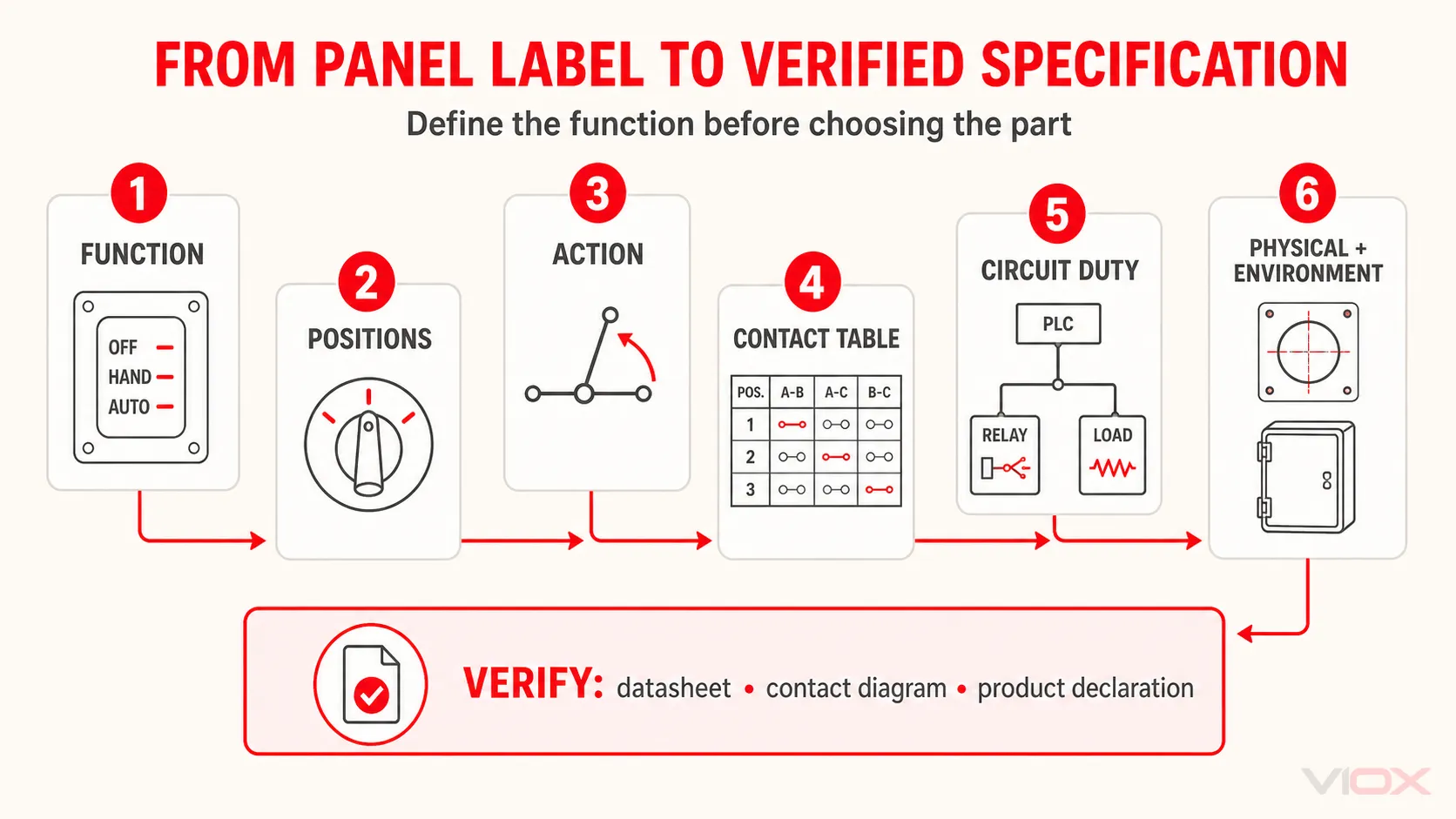

Comment spécifier un commutateur à cames
Utilisez la séquence suivante pour transformer une étiquette de tableau en une spécification utilisable.
1. Définir la fonction du circuit
Indiquez ce que l'opérateur commande : sélection de mode, commande locale/à distance, commande de mouvement temporaire, sélection de mesure ou toute autre fonction définie.
2. Nommer chaque position
Enregistrez le nombre, l'ordre et l'étiquette des positions. Incluez l'angle de rotation ou la disposition du levier lorsque cela affecte la compatibilité du tableau ou l'utilisation par l'opérateur.
3. Définir l'action à chaque position
Indiquez si l'action est maintenue, à rappel par ressort au centre, à rappel par ressort sur un côté, ou mixte. N'utilisez pas le terme “ momentané ” sans identifier la position de retour.
4. Établir le tableau des contacts
Listez chaque chemin de contact requis et marquez son état dans chaque position de l'opérateur. Sélectionnez ensuite les blocs de contacts compatibles ou un programme de came qui le reproduit.
5. Identifiez le circuit contrôlé
Enregistrez le type AC ou DC, la tension, le courant attendu, le type de charge et si l'interrupteur actionne une entrée d'automate, un relais, une bobine de contacteur, un circuit de mesure ou une charge directement.
6. Vérifiez l'interface physique
Vérifiez la découpe du panneau, l'épaisseur du panneau, les dimensions frontales, la profondeur arrière disponible, l'accès aux bornes, la plaque signalétique, le style de clé ou de poignée, et le montage des blocs de contacts compatibles.
7. Vérifiez l'environnement et les preuves
Spécifiez toute protection frontale ou de coffret nécessaire pour l'assemblage installé. Demandez la fiche technique exacte, le schéma de contact, la déclaration de conformité aux normes produit et les instructions spécifiques au modèle. Ne transférez pas les caractéristiques nominales d'une série d'apparence similaire.
Fiche de spécification de commutateur sélecteur
| Champ de spécification | Exigence du projet |
|---|---|
| Fonction et étiquettes | ______________________________ |
| Type d'opérateur | Rotatif / à levier / à clé / autre |
| Nombre et ordre des positions | ______________________________ |
| Action à chaque position | Maintenu / rappel par ressort / mixte |
| Tableau de correspondance position-contact | Référence du dessin ou du planning : __________ |
| Circuit commandé | Entrée API / relais / bobine de contacteur / signal / charge directe |
| Tension, courant et type de charge | ______________________________ |
| Preuve de conformité aux normes produit requise | ______________________________ |
| Découpe de panneau et profondeur arrière | ______________________________ |
| Besoin environnemental ou de contrôle d'accès | ______________________________ |
| Documentation requise | Fiche technique / schéma / preuve de conformité / instructions |
Une fois la feuille de travail terminée, acheminez une exigence d'interface de commande vers le VIOX famille de dispositifs de commande et de signalisation appropriée. Acheminez une exigence de commutation de charge programmée mécaniquement ou déclarée vers le famille de commutateurs à cames et commutateurs rotatifs.
Foire Aux Questions
Un sélecteur est-il identique à un commutateur rotatif ?
Pas toujours. Le terme sélecteur décrit la fonction de choix entre des états ; rotatif décrit le mouvement de l'organe de manœuvre. De nombreux sélecteurs sont rotatifs, mais les commutateurs rotatifs incluent également des dispositifs utilisés pour d'autres fonctions.
Un sélecteur peut-il avoir plus de trois positions ?
Oui. Le nombre de positions dépend du produit et de l'application. Les sélecteurs de commande à deux et trois positions sont courants, tandis que les sélecteurs à cames et d'instrumentation peuvent avoir davantage de positions. Vérifiez le programme de commutation exact et les marquages.
Un sélecteur est-il à maintien ou à rappel ?
Il peut s'agir de l'un ou de l'autre, ou d'une action mixte. Définissez ce que chaque position effectue une fois que l'opérateur l'a relâchée.
Un commutateur sélecteur peut-il commander un moteur directement ?
Uniquement si le dispositif exact est déclaré et dimensionné pour cette fonction de commutation de circuit moteur. De nombreux commutateurs sélecteurs de tableau ne font que commander un contacteur, un relais ou une entrée d'automate et ne doivent pas être considérés comme des interrupteurs de moteur directs.
Qu'est-ce qu'un commutateur sélecteur MANUEL–ARRÊT–AUTO ?
Il s'agit d'un opérateur à trois états utilisé pour sélectionner la commande manuelle, un état d'arrêt et la commande automatique. Les termes ne définissent pas les contacts internes ; utilisez le schéma de commande pour spécifier l'état des contacts requis dans chaque position.
