Un unité de consommation est un tableau de distribution basse tension qui reçoit une alimentation électrique et la répartit en circuits de sortie protégés. Il fournit une enveloppe commune pour l'appareil de sectionnement principal, le système de distribution, les bornes et les dispositifs de protection desservant des circuits tels que l'éclairage, les prises de courant, le chauffage, les équipements de cuisson ou des charges dédiées.
Le terme est principalement utilisé au Royaume-Uni et sur les marchés associés. Ailleurs, des équipements similaires peuvent être appelés tableau de distribution, panneau de disjoncteurs, coffret de répartition, centre de charge ou boîte à fusibles. Ces noms ne sont pas toujours techniquement interchangeables car les normes de produits, les systèmes d'alimentation, les formats d'appareils et les règles d'installation diffèrent selon le marché.
Le tableau électrique lui-même n'est pas un dispositif de protection universel unique. Sa protection dépend des composants installés à l'intérieur de l'ensemble vérifié.

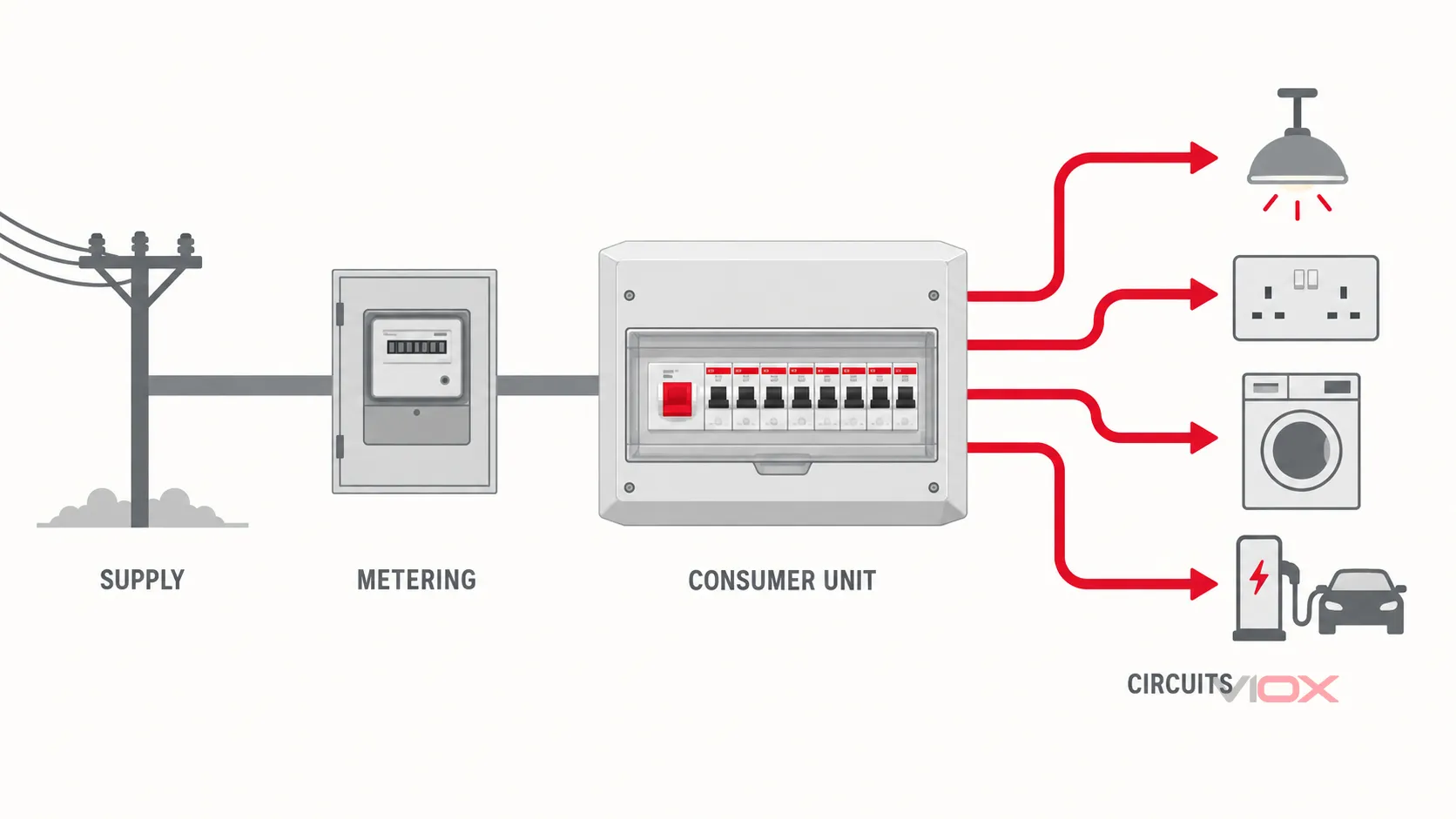

Emplacement du tableau électrique dans le système électrique
Dans une installation typique, l'énergie électrique passe par l'équipement d'alimentation et de comptage avant d'atteindre le tableau électrique. Le tableau électrique distribue ensuite cette alimentation vers des circuits terminaux séparés.
Alimentation → équipement de comptage et de service → tableau électrique → circuits de sortie → charges connectées
La propriété exacte et les limites d'isolement varient selon le pays et le fournisseur d'énergie. L'équipement de la compagnie d'électricité, les compteurs, les fusibles de service, les sectionneurs et l'installation du consommateur ne doivent pas être traités comme un système interchangeable.
Pour les ensembles relevant de son domaine d'application, CEI 61439-3:2024 définit des exigences spécifiques pour les tableaux de distribution destinés à être utilisés par des personnes ordinaires. Les normes de produits nationales et les règles d'installation peuvent ajouter ou modifier des exigences ; par conséquent, une étiquette générique de tableau électrique ne prouve pas l'adéquation à un pays ou à un projet particulier.

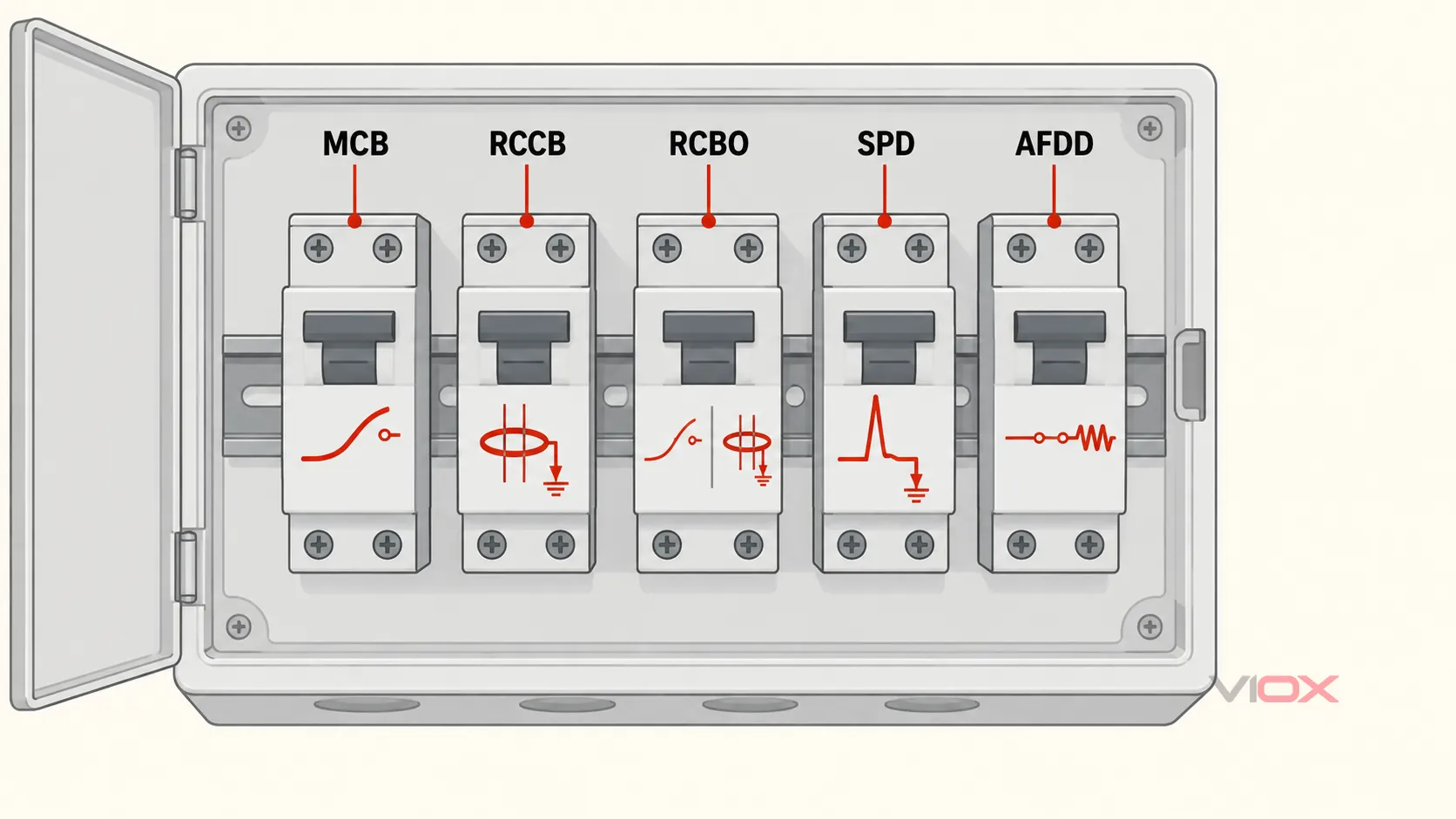

Principaux composants du tableau électrique
| Composant | Fonction principale | Limite importante. |
|---|---|---|
| Enveloppe et supports internes | Loge et supporte les composants de l'assemblage | Le matériau seul ne prouve pas la vérification de l'assemblage ou la performance thermique correcte |
| Interrupteur principal ou arrivée | Assure la fonction de commutation ou d'isolation d'arrivée spécifiée | Il ne s'agit pas automatiquement d'un dispositif de protection contre les surintensités ou les courants résiduels |
| Jeu de barres ou système de distribution | Distribue l'alimentation vers les dispositifs de protection de départ | La compatibilité dépend du système d'assemblage documenté, et non du simple montage sur rail DIN |
| MCB | Protège un circuit de départ contre la surcharge et le court-circuit dans les conditions déclarées | Il ne fournit pas de protection contre le courant résiduel |
| RCCB/RCD | Fournit une protection contre le courant résiduel à un ou plusieurs circuits | Il nécessite normalement une protection contre les surintensités séparée |
| RCBO | Combine une protection contre le courant résiduel et les surintensités pour un circuit | Le type, la sensibilité, la courbe, le courant, les pôles et le pouvoir de coupure nécessitent toujours une sélection |
| SPD | Limite les surtensions transitoires spécifiées au sein d'une conception de protection coordonnée | Il ne remplace pas la protection contre les surintensités ou le courant résiduel du circuit |
| AFDD | Détecte les signatures d'arc électrique spécifiées dans le cadre de son domaine d'application | Il ne remplace pas toutes les autres fonctions de protection |
| Bornes de neutre et de conducteur de protection | Fournissent des points de raccordement définis pour les conducteurs de circuit | Le cheminement du neutre doit correspondre à l'architecture du courant résiduel |
| Obturateurs, étiquettes et séparateurs | Obturent les ouvertures inutilisées et identifient les circuits ou les fonctions | Des pièces manquantes ou inadaptées peuvent compromettre l'assemblage final. |
Tous les tableaux électriques ne contiennent pas tous les composants. Les règles d'installation applicables, le schéma des circuits, l'évaluation des risques du projet et l'assemblage vérifié déterminent la configuration finale.
Contre quoi un tableau électrique protège-t-il ?
L'enveloppe fournit un emplacement pour les dispositifs de protection et de commutation, mais les appareils installés déterminent quelles conditions sont traitées.
| État électrique | Dispositif pouvant assurer la fonction | Ce qui doit encore être vérifié |
|---|---|---|
| Surcharge du circuit | MCB, RCBO, fusible ou tout autre dispositif de protection contre les surintensités approprié | Courant de charge, capacité du conducteur, caractéristique du dispositif et règles d'installation |
| Court-circuit | MCB, RCBO, fusible ou tout autre dispositif de protection contre les courts-circuits approprié | Courant de défaut présumé, pouvoir de coupure, temps de coupure et coordination |
| Courant résiduel | RCCB/RCD ou RCBO du type et de la sensibilité requis | Forme d'onde, IΔn, schéma de liaison à la terre, budget de courant de fuite et étendue du circuit |
| Surtension transitoire | Agencement coordonné de SPD | Système d'alimentation, exposition, type de SPD, protection de secours, installation et règles locales |
| Conditions de défaut d'arc spécifiées | AFDD là où requis et correctement appliqué | Type de circuit, étendue du produit, exigences d'installation et coordination |
| Isolation manuelle | Interrupteur principal ou autre dispositif de commutation approprié | Quels conducteurs sont commutés et si le dispositif est adapté à la fonction prévue |
Un tableau de répartition ne protège pas automatiquement contre tous les risques d'électrocution, d'incendie, de surtension, de qualité de l'énergie, de câblage ou d'équipement. La mise à la terre, la liaison équipotentielle, le choix des conducteurs, la division des circuits, la protection des équipements, l'inspection, les essais et la maintenance restent partie intégrante de l'installation complète.
Architectures courantes de tableaux électriques
Les descriptions suivantes sont des résumés à titre indicatif. La conception autorisée dépend du marché et du projet.
Interrupteur principal avec dispositifs de protection contre les surintensités individuels
Dans cette configuration, un interrupteur principal alimente des MCB ou des fusibles individuels. La protection contre le courant résiduel peut être absente, fournie ailleurs ou ajoutée uniquement à des circuits définis. Cette architecture peut être rencontrée dans des installations plus anciennes ou des systèmes régis par des exigences différentes.
Sa présence ne prouve pas en soi que l'installation est dangereuse ou nécessite un remplacement immédiat. L'état, l'utilisation du circuit, la mise à la terre, les résultats des tests, les modifications et les exigences actuelles déterminent l'évaluation.
Tableau de répartition à charge divisée ou à double RCD
Les circuits sont répartis en groupes. Chaque groupe est protégé par un RCCB/RCD, tandis que des MCB individuels assurent la protection contre les surintensités. Un défaut de courant résiduel sur un circuit peut déconnecter les autres circuits alimentés par le même RCD.
Cet agencement peut être rentable, mais la division des circuits, le courant de fuite permanent, la sélectivité, le cheminement du neutre et les conséquences de la perte d'un groupe de circuits doivent être pris en considération.
Unité de consommation RCBO
Chaque circuit de départ utilise un RCBO individuel, combinant la protection contre le courant résiduel et la surintensité au niveau du circuit. Cela améliore normalement la séparation des défauts, car le déclenchement sur courant résiduel d'un circuit ne dépend pas d'un RCD partagé protégeant plusieurs circuits non liés.
Le choix complet implique bien plus que l'installation de RCBO. L'arrivée, les départs, le SPD, les AFDD optionnels, le pouvoir de coupure, les limites thermiques, le jeu de barres, les bornes, les homologations, le schéma des circuits et la documentation doivent former un ensemble vérifié. Utilisez le guide de sélection des tableaux de répartition avec RCBO pour le flux de travail au niveau du tableau.
Agencements mixtes ou à haute intégrité
Certains tableaux combinent des groupes RCD partagés, des RCBO individuels, des départs avec interrupteur principal, des SPD, des AFDD ou des dispositifs spéciaux. Un agencement mixte peut servir une stratégie de division des circuits définie, mais la configuration doit être lue à partir de son schéma et de ses diagrammes réels plutôt que déduite d'une étiquette commerciale.
Valeurs nominales et marquages à reconnaître
Avant d'évaluer un tableau de répartition, distinguez ces domaines :
- tension et fréquence assignées : les conditions d'alimentation pour lesquelles l'ensemble et les dispositifs sont déclarés ;
- courant assigné : la capacité en courant de l'arrivée, de l'ensemble, du jeu de barres, des bornes et des dispositifs de protection dans leurs conditions respectives ;
- nombre de départs et de modules : positions des circuits et espace physique des dispositifs, qui ne sont pas nécessairement identiques ;
- pouvoir de court-circuit : la capacité de courant de défaut déclarée des appareils ou de l'assemblage complet dans des conditions spécifiées ;
- sensibilité du RCBO/RCD
IΔn: le courant différentiel assigné de fonctionnement ; - le type de courant résiduel : capacité de forme d'onde AC, A, F ou B le cas échéant ;
- courbe de déclenchement : la caractéristique de surintensité, telle que B, C ou D pour les appareils concernés ;
- disposition des pôles et du neutre : conducteurs surveillés, protégés, commutés et raccordés ;
- Indice de protection IP et limites environnementales : protection de l'enveloppe et conditions d'installation autorisées ; et
- normes et homologations : les documents relatifs au produit, à l'assemblage, aux normes nationales et au projet qui s'appliquent.
Ne considérez pas un interrupteur principal de 100 A, un RCBO de 30 mA, un disjoncteur de 10 kA et un coffret 12 modules comme des caractéristiques interchangeables. Chacun décrit une partie différente de la conception.
Quand un tableau électrique nécessite-t-il une évaluation professionnelle ?
Organisez une évaluation en cas de dommages visibles, de surchauffe, d'odeur de brûlé, d'infiltration d'eau, de couvercles manquants, de parties accessibles exposées, de déclenchements inexpliqués répétés, d'étiquetage inadéquat, de modifications connues, de capacité insuffisante pour les travaux prévus ou d'incertitude concernant la protection contre le courant résiduel.
L'âge, un coffret en plastique ou la présence de fusibles réutilisables ne permettent pas à eux seuls d'établir l'état complet de l'installation. Une inspection et des tests appropriés sont nécessaires avant de décider de conserver, réparer, modifier ou remplacer le tableau. Le guide VIOX sur comment savoir si un ancien tableau électrique doit être mis à niveau sépare les signes avant-coureurs observables des preuves requises pour une décision de remplacement.
Lorsqu'un remplacement est prévu, les circuits existants doivent être évalués avant que le nouveau tableau ne soit sélectionné. Guides des bonnes pratiques d'Electrical Safety First incluent des conseils sur le remplacement des tableaux de répartition dans les locaux domestiques. En Angleterre, Approved Document P explique le cadre réglementaire du bâtiment pour les travaux électriques dans les logements.
Carte des connaissances sur les tableaux électriques
Utilisez la page qui correspond à la tâche que vous devez accomplir :
| Question de lecteur | Ressource VIOX |
|---|---|
| Que fait un RCBO et quels défauts couvre-t-il ? | Qu'est-ce qu'un RCBO ? |
| Comment spécifier un tableau complet utilisant des RCBO individuels ? | Guide des tableaux de répartition avec RCBO |
| Comment choisir les calibres pour un circuit RCBO ? | Comment choisir le bon disjoncteur différentiel |
| Le tableau doit-il utiliser des RCBO individuels ou un RCCB partagé avec des MCB ? | RCBO vs RCCB Plus MCB |
| Un ancien tableau doit-il être remplacé ? | Guide d'évaluation des anciens tableaux de répartition |
| En quoi consiste la mise à niveau d'une ancienne boîte à fusibles vers des RCBO ? | Passage d'un ancien boîtier à fusibles à un tableau électrique avec RCBO |
| Quelle est la différence entre les configurations de RCBO 1P+N, 2P, 3P+N et 4P ? | Schémas de câblage des RCBO |
Références techniques
- IEC 61439-3:2024 — Tableaux de répartition destinés à être utilisés par des personnes ordinaires
- Electrical Safety First — Guides de bonnes pratiques
- GOV.UK — Document approuvé P : Sécurité électrique dans les logements
Pour l'approvisionnement au niveau des composants, examinez la documentation Gamme de RCBO VIOX uniquement après avoir pris connaissance des exigences relatives au circuit et à l'assemblage. Le dispositif de protection exact doit correspondre au système de la carte, au planning des circuits, aux homologations du marché de destination et à la documentation du fabricant.
