Votre tableau électrique est plein. Vous devez ajouter un autre circuit pour une nouvelle chambre, une prise de cuisine ou un atelier, mais il n'y a pas de place pour l'installer. Avant d'appeler un électricien pour obtenir un devis de mise à niveau du tableau de 1 200 à 3 000 $, pensez aux disjoncteurs tandem. Ces ingénieux dispositifs peu encombrants vous permettent d'installer deux circuits indépendants de 120 volts dans un seul emplacement de disjoncteur, doublant ainsi la capacité de votre tableau sans les dépenses ni les perturbations d'un remplacement complet.
Mais voici le problème : tous les tableaux ne peuvent pas les utiliser. L'installation d'un disjoncteur tandem dans le mauvais type de tableau crée de graves risques d'incendie, des violations du code et des échecs d'inspection. La différence entre une mise à niveau sûre et un raccourci dangereux se résume souvent à la compréhension d'un détail essentiel : Les valeurs nominales CTL et la compatibilité des tableaux.
Ce guide vous explique ce que sont les disjoncteurs tandem, comment ils fonctionnent, quand ils peuvent être utilisés en toute sécurité et quand les alternatives sont plus judicieuses. Que vous soyez un propriétaire qui s'attaque à une rénovation ou un électricien qui spécifie des disjoncteurs pour un travail de modernisation, vous apprendrez les normes techniques qui déterminent la compatibilité, ainsi que les mesures pratiques à prendre pour garantir que votre installation reste conforme au code et sûre.
1 : COMPRENDRE LES DISJONCTEURS TANDEM : LES FONDAMENTAUX
Qu'est-ce qu'un disjoncteur tandem ?
Un disjoncteur tandem est un dispositif électrique spécialisé qui abrite deux disjoncteurs indépendants dans un seul boîtier de disjoncteur de largeur standard. Également appelées disjoncteurs duplex, jumelés, piggyback ou “ double ”, ces unités n'occupent qu'un seul emplacement dans votre tableau électrique tout en offrant une protection complète pour deux circuits distincts de 120 volts.
Contrairement aux disjoncteurs unipolaires standard qui protègent un circuit, ou aux disjoncteurs bipolaires qui fournissent 240 volts sur deux pôles, les disjoncteurs tandem se connectent à un seul pôle de la barre omnibus de votre tableau électrique. Cette connexion monophasée est essentielle : les deux circuits reçoivent 120 volts indépendamment de la même phase électrique, et chacun conserve son propre mécanisme de déclenchement. Si un circuit subit une surcharge ou un court-circuit, seul ce disjoncteur spécifique se déclenche tandis que l'autre continue de fonctionner normalement.
Comment fonctionnent les disjoncteurs tandem : Architecture interne

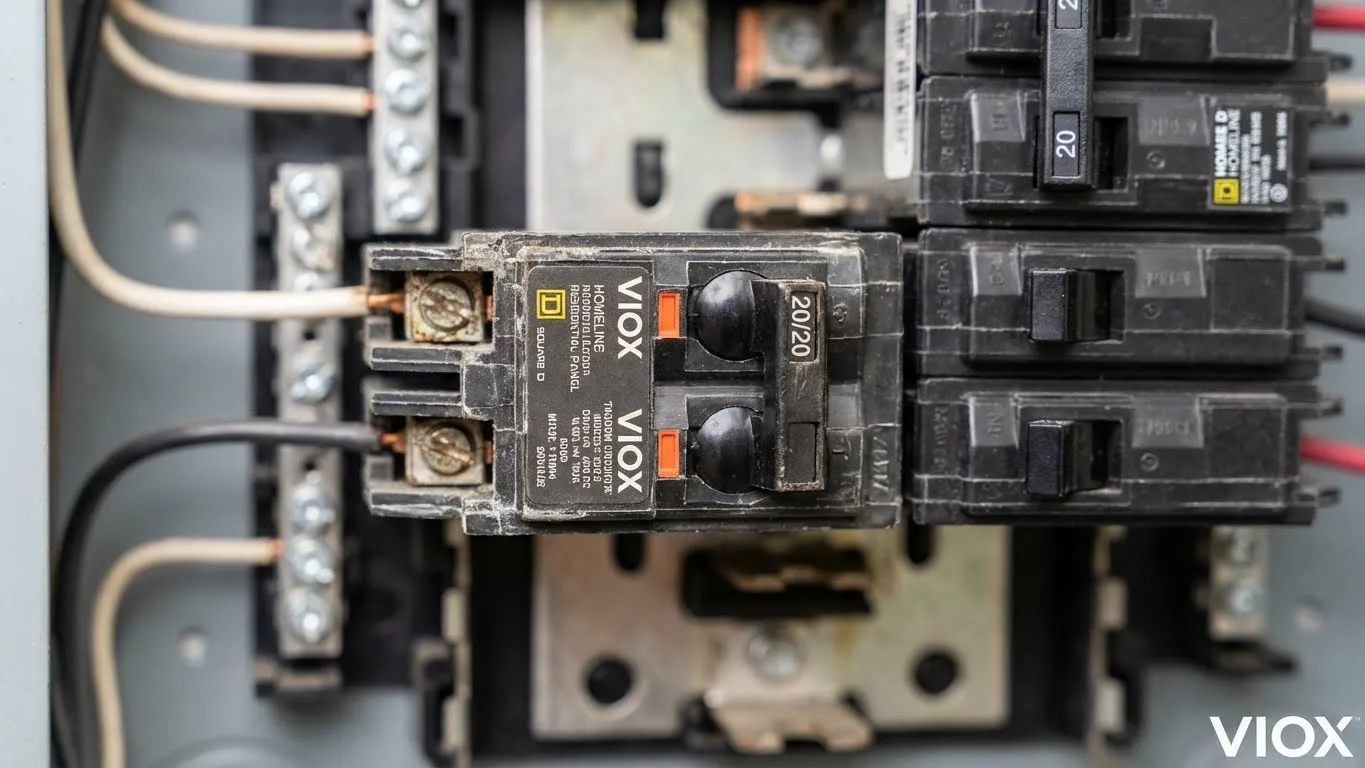

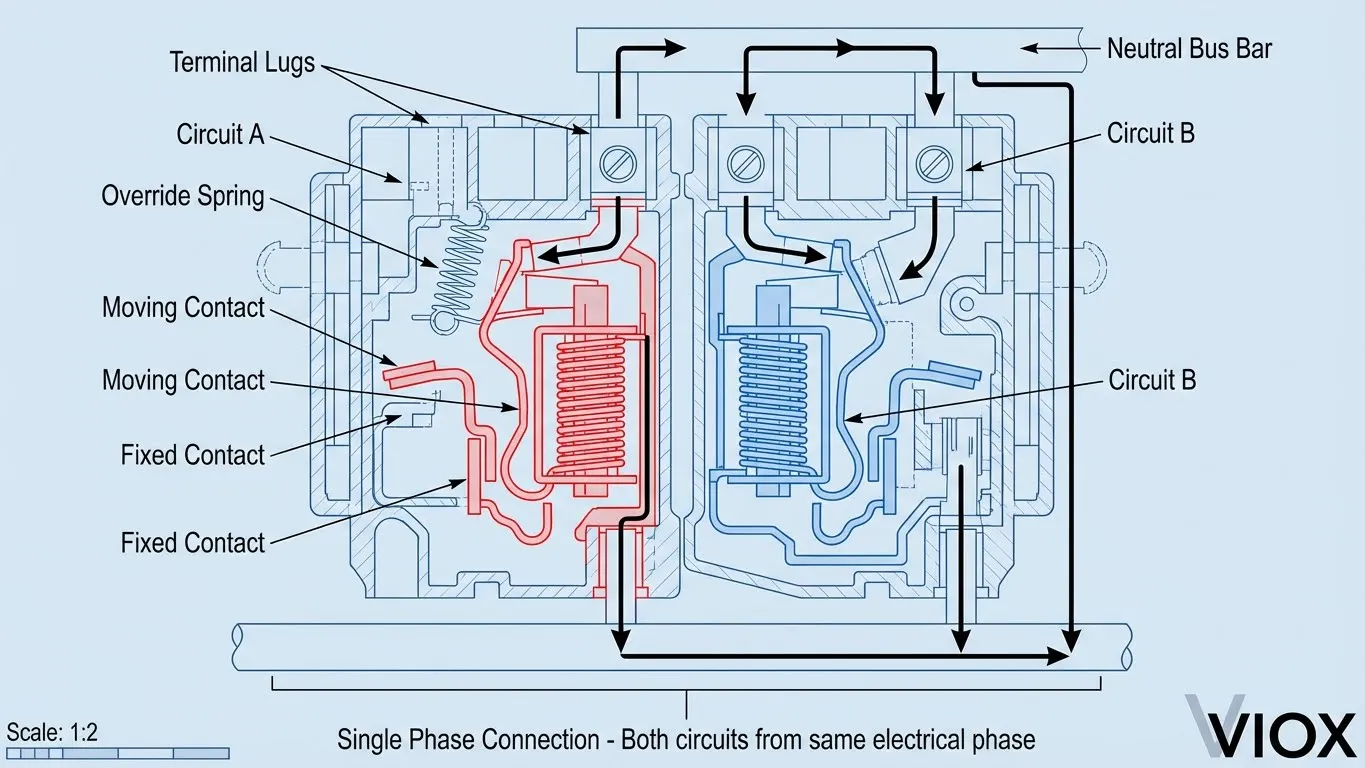

La magie d'un disjoncteur tandem réside dans sa conception interne compacte. Chaque unité contient deux mécanismes de commutation distincts logés côte à côte dans un seul cadre. Voici ce qui les fait fonctionner :
Interrupteurs doubles et mécanismes de déclenchement indépendants : Chaque côté possède son propre interrupteur à bascule et son propre mécanisme de détection de surintensité. Ces mécanismes fonctionnent indépendamment, ce qui signifie qu'un défaut sur un circuit n'affecte pas l'autre. C'est pourquoi vous pouvez avoir un disjoncteur en position “ déclenchée ” tandis que l'autre reste pleinement opérationnel.
Connexion à une seule barre omnibus : Les deux circuits se connectent à un pôle du système de barre omnibus à courant alternatif de votre tableau. Cette connexion monophasée explique pourquoi les disjoncteurs tandem ne peuvent pas fournir une alimentation de 240 volts : les circuits de 240 V nécessitent une connexion à deux phases opposées du système électrique, ce que seuls les disjoncteurs bipolaires peuvent fournir.
Gestion des fils neutres : Le fil neutre de chaque circuit se connecte à la barre omnibus neutre indépendamment, tout comme les disjoncteurs standard. Ceci est essentiel pour la sécurité et distingue les disjoncteurs tandem des configurations de circuits de dérivation multiconducteurs (MWBC), qui partagent un seul neutre, une configuration incompatible avec les disjoncteurs tandem.
Valeurs nominales d'ampérage et configurations
Les disjoncteurs tandem sont disponibles dans des combinaisons d'ampérage limitées, ce qui reflète leur rôle de solutions légères et peu encombrantes :
- 15/15 ampères : Courant pour les circuits d'éclairage et les prises standard à usage général
- 20/20 ampères : Populaire pour les prises de cuisine, les circuits de salle de bain et les zones de buanderie
- 15/20 ampères : Configurations mixtes où un circuit a besoin d'une capacité supérieure à l'autre
Les tandems à ampérage plus élevé (30 ou 50 ampères) ne sont pas fabriqués, car les charges lourdes nécessitent soit des disjoncteurs pleine grandeur dédiés, soit des configurations bipolaires pour un fonctionnement à 240 volts.
2 : CTL c. NON-CTL : LA PERCÉE EN MATIÈRE DE COMPATIBILITÉ
Il est essentiel de comprendre la différence entre les disjoncteurs CTL et non-CTL pour une installation sûre des disjoncteurs tandem. Cette distinction sépare les installations conformes au code des raccourcis dangereux.
Ce que signifie CTL : Norme de limitation du total des circuits
CTL (Limitation du total des circuits) est une norme de sécurité UL établie vers 1965 pour faire respecter la limite de 42 circuits du Code national de l'électricité pour les tableaux résidentiels “ d'éclairage et d'appareils ”. La norme a été conçue pour empêcher la surcharge du tableau en limitant le nombre total de circuits pouvant être installés, quel que soit le nombre d'emplacements physiques.
Caractéristiques de rejet CTL : Les disjoncteurs et les tableaux modernes homologués CTL comprennent des mécanismes de “ rejet ” physiques qui permettent uniquement aux disjoncteurs de s'insérer dans les emplacements désignés. Ces caractéristiques de rejet prennent plusieurs formes selon le fabricant :
- Cosses de barre omnibus entaillées : Une encoche carrée découpée dans la broche métallique où les disjoncteurs se connectent
- Rails de montage modifiés : Différentes profondeurs de crochet qui n'acceptent que les types de disjoncteurs compatibles
- Conception du clip de disjoncteur : Les disjoncteurs tandem ont des clips conçus pour s'adapter uniquement aux emplacements entaillés
Ces caractéristiques empêchent physiquement l'installation dans des emplacements non autorisés, ce qui rend littéralement impossible de forcer un disjoncteur tandem CTL dans un emplacement standard.
Disjoncteurs non-CTL : Norme héritée de remplacement uniquement
Disjoncteurs non-CTL n'ont pas de caractéristiques de rejet et sont étiquetés “ Pour remplacement uniquement ”. Ces anciens disjoncteurs ont été conçus pour les tableaux fabriqués avant 1965 qui n'ont pas de restrictions de sécurité CTL. L'utilisation d'un disjoncteur non-CTL dans un tableau CTL moderne est :
- Une violation du code (NEC 110.3(B))
- Une inspection échouée
- Un risque potentiel d'incendie (contourne les limites de sécurité techniques)
Certains électriciens installent des disjoncteurs non-CTL en cassant le clip de rejet d'un disjoncteur CTL, une pratique appelée utilisation d'un disjoncteur “ tricheur ”. Ceci est dangereux car cela annule les contrôles techniques du fabricant conçus pour empêcher la surcharge.
Mise à jour NEC 2008 : La limite de 42 circuits supprimée
Le Code national de l'électricité a supprimé la limite de 42 circuits en 2008, permettant aux fabricants de concevoir des tableaux avec 60, 84, voire plus de circuits. Cependant, cela n'élimine pas les exigences CTL. Les tableaux modernes doivent toujours être installés conformément à la liste spécifique de leur fabricant (NEC 110.3(B)), et la compatibilité est déterminée par la conception de chaque modèle de tableau, et non par une règle universelle.
3 : IDENTIFICATION DE LA COMPATIBILITÉ DU TABLEAU
Avant d'acheter un disjoncteur tandem, vous devez vérifier que votre tableau électrique est conçu pour l'accepter. Voici comment vérifier :
Vérification 1 : Le numéro de modèle du tableau
Les fabricants utilisent une convention de nommage “ emplacements/circuits ” qui révèle instantanément la compatibilité tandem :

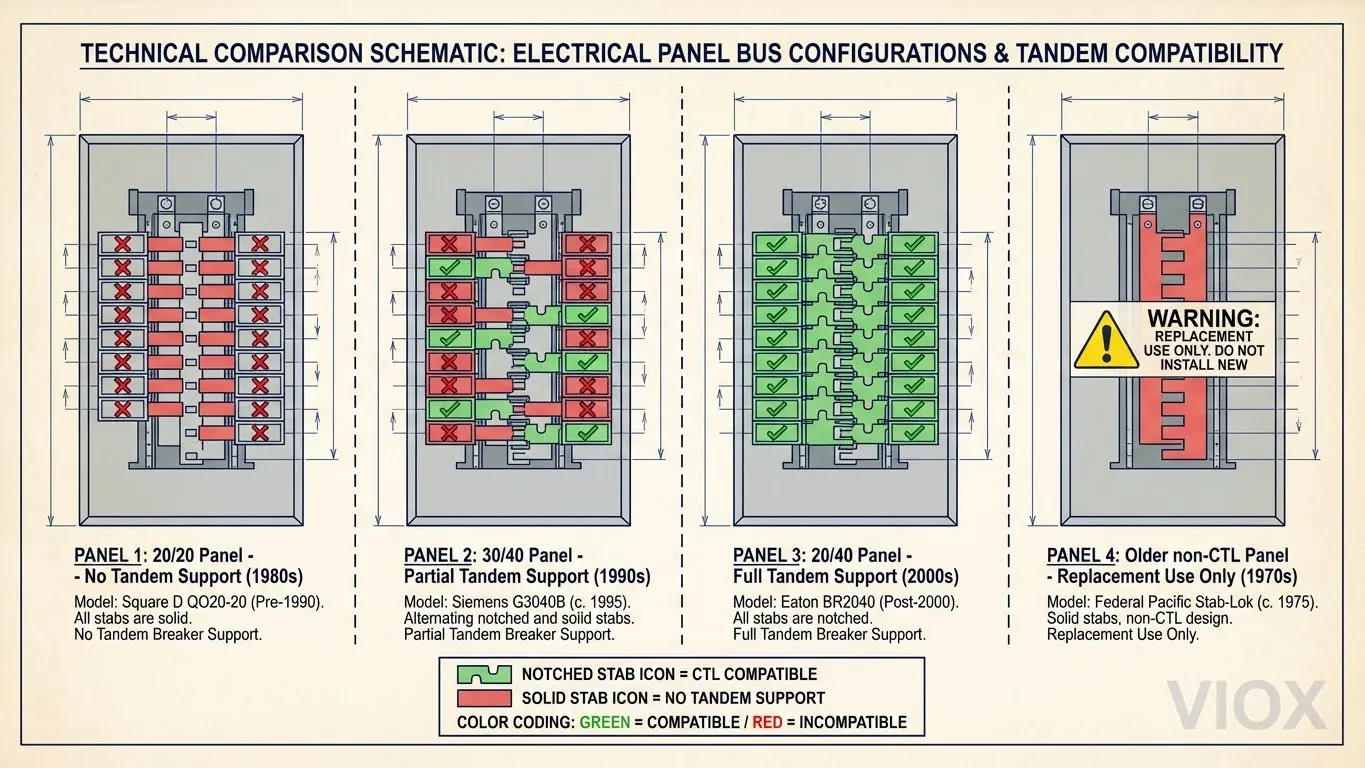

| Numéro de modèle | Signification | Prise en charge des disjoncteurs tandem ? |
|---|---|---|
| 20/20 | 20 emplacements, 20 circuits autorisés | ❌ Pas de tandems |
| 30/40 | 30 emplacements, 40 circuits autorisés | ✅ Oui, 10 emplacements prennent en charge les tandems |
| 20/40 | 20 emplacements, 40 circuits autorisés | ✅ Tous les emplacements prennent en charge les tandems |
| 40/50 | 40 emplacements, 50 circuits autorisés | ✅ Oui, 10 emplacements prennent en charge les tandems |
Si le numéro de votre tableau est 20/20, 20/30 ou 30/30 (où les emplacements sont égaux au nombre maximal de circuits), votre tableau ne prend pas en charge les disjoncteurs tandem. Le “ nombre le plus élevé en deuxième position ” indique qu'il existe des emplacements compatibles avec les tandems.
Vérification 2 : Inspectez les encoches de la barre omnibus
Ouvrez la porte de votre tableau (en toute sécurité) et regardez les languettes métalliques où les disjoncteurs se connectent.

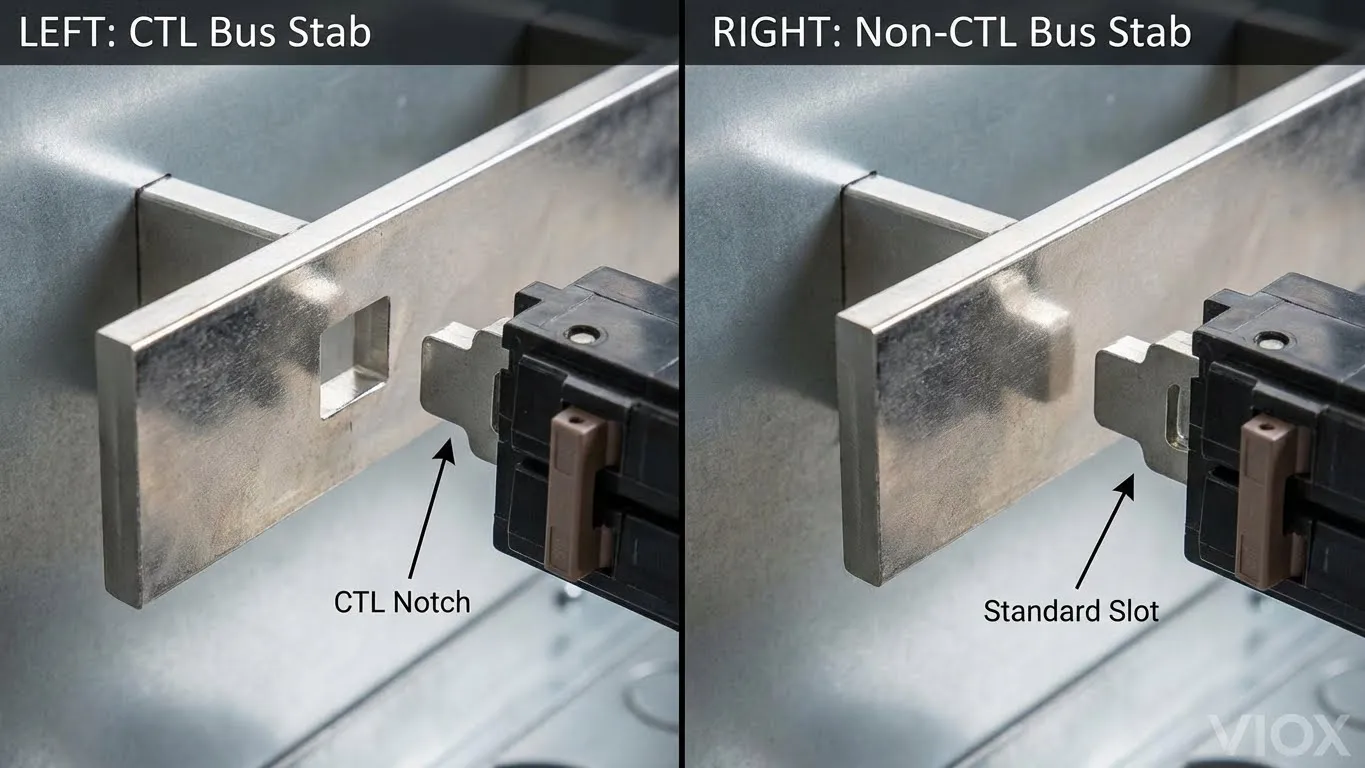

- Languettes de bus crantées (encoche carrée coupée au centre) : Conçu pour les disjoncteurs tandem CTL ✅
- Languettes rectangulaires pleines: Emplacements standard uniquement, pas de support tandem ❌
Différentes marques utilisent différentes conceptions de rejet, mais une inspection visuelle confirme généralement rapidement la compatibilité.
Vérifiez #3 : Examinez le schéma du tableau
L'étiquette à l'intérieur de la porte de votre tableau comprend un schéma de câblage. Les emplacements qui acceptent les disjoncteurs tandem sont souvent marqués d'une ligne de séparation ou d'une zone mise en évidence. Ce schéma est définitif : s'il n'est pas clair, photographiez-le et consultez la documentation du fabricant du tableau en ligne.
Compatibilité spécifique au fabricant
Marques de tableaux résidentiels courants et leur support tandem :
- Square D QO/Homeline: Largement compatible avec les tandems CTL
- Eaton BR/CH: Prend en charge les tandems CTL ; les tableaux BR modernes prennent souvent en charge les configurations entièrement tandem
- Siemens QW/Q-Line: Compatible avec les tandems CTL ; propose également des modèles non-CTL (suffixe “ NC ”) pour les anciens tableaux
- GE THQL: Ancien modèle avec emplacements tandem limités ; vérifiez le schéma
Vérifiez toujours par rapport à la plaque signalétique et au schéma de votre tableau spécifique, et pas seulement à la marque.
4 : DISJONCTEURS TANDEM VS. ALTERNATIVES — TABLEAU COMPARATIF
Lorsque vous avez besoin de circuits supplémentaires, les disjoncteurs tandem sont l'une des nombreuses options. Voici comment ils se comparent :
Matrice de comparaison des options
| Fonctionnalité | Disjoncteur tandem | Disjoncteur bipolaire | Sous-tableau | Mise à niveau du tableau |
|---|---|---|---|---|
| Emplacements de tableau utilisés | 1 emplacement | 2 emplacements | N/A (unité séparée) | N/A (remplace l'existant) |
| Circuits ajoutés | 2 × 120 V | 1 × 240 V | 8–24+ circuits | 20–40+ circuits |
| Tension Capacité | Deux circuits de 120 V | Un circuit de 240 V | Flexible | Flexible |
| Coût de l'installation | $150–$400 | $100–$300 | $500–$1,500 | $1,200–$3,000 |
| Délai | 1–2 heures | 1–2 heures | 1–2 jours | 1–3 jours |
| Flexibilité future | Limitée (dépend de l'espace) | Limitée (utilisation à fort ampérage uniquement) | Bonne (extensible) | Excellente (capacité maximale) |
| Compatibilité avec le code | Tableaux compatibles uniquement | Tous les tableaux modernes | Tous les codes | Tous les codes |
| AFCI/GFCI disponible ? | Rarement | Oui | Oui (avec des disjoncteurs appropriés) | Oui |
| Meilleur pour | Ajout de lumières/prises lorsque le tableau est plein | Charges à fort ampérage (sécheuse, climatisation) | Extension partielle de la capacité | Flexibilité à long terme |
| Inconvénient majeur | Ne fonctionne que dans les tableaux compatibles | Prend 2 emplacements | Nécessite un boîtier de sous-panneau et une gaine | Coûteux et invasif |
Facteurs de décision clés
Utilisez un disjoncteur tandem lorsque :
- Votre panneau est complètement plein sans emplacement standard restant
- Vous avez besoin de 1 à 2 circuits 120V supplémentaires pour les lumières ou les prises standard
- Votre panneau est compatible CTL et dispose d'emplacements tandem désignés
- Le budget est une préoccupation principale
- La solution est temporaire jusqu'à ce qu'une mise à niveau plus importante devienne réalisable
Utilisez un disjoncteur bipolaire lorsque :
- Vous devez alimenter un appareil 240V (sécheuse, chauffe-eau, climatiseur)
- Votre panneau a deux emplacements vides adjacents
- La charge nécessite une capacité de 30 à 60 ampères
Utilisez un sous-panneau lorsque :
- Vous avez besoin de plus de 4 circuits supplémentaires
- Vous souhaitez centraliser les charges dans une zone spécifique (garage, atelier, extérieur)
- Une expansion future est probable
Mettez à niveau le panneau principal lorsque :
- Votre capacité de service électrique est insuffisante
- Vous ajoutez de nouvelles charges importantes (chargeur de VE, thermopompe)
- Vous voulez une flexibilité à l'épreuve du temps pour plus de 10 ans
5 : AVERTISSEMENTS DE SÉCURITÉ CRITIQUES — MWBC ET SURCHARGE DU NEUTRE
La mauvaise application la plus dangereuse des disjoncteurs tandem concerne les circuits de dérivation multi-fils (MWBC) — une configuration que l'on retrouve dans de nombreuses maisons anciennes. Comprendre ce risque est essentiel pour votre sécurité.
Danger des circuits de dérivation multi-fils (MWBC)
Un MWBC est une ancienne méthode de câblage où deux fils chauds distincts partagent un seul fil neutre. Voici pourquoi les disjoncteurs tandem sont incompatibles :
Configuration normale du MWBC (incorrecte avec un tandem) :
- Le fil chaud 1 se connecte à la phase A (disons, 15 ampères sortants)
- Le fil chaud 2 se connecte à la phase B (disons, 15 ampères sortants)
- Les courants sont déphasés de 180°, ils s'annulent donc sur le neutre
- Courant neutre maximal : ~0–1 ampères (sans danger pour un fil 14 AWG)
Si vous utilisez incorrectement un tandem :
- Les deux fils chauds se connectent à la même phase (car le tandem n'utilise qu'une seule connexion de barre omnibus)
- Les deux courants circulent dans la même direction sur le neutre
- Le courant s'additionne : 15 ampères + 15 ampères = 30 ampères sur le neutre
- Un fil neutre 14 AWG évalué à 15 ampères transporte maintenant 30 ampères
- Le fil surchauffe silencieusement — les disjoncteurs neutres n'existent pas, donc le disjoncteur ne se déclenche jamais
- Résultat : Incendie électrique sans aucun avertissement
La solution : Utilisez un disjoncteur bipolaire pour le MWBC
Si vous avez des circuits à neutre partagé (indiqués par des disjoncteurs situés sur les côtés opposés de votre panneau à partir du même numéro de circuit), utilisez toujours un disjoncteur bipolaire pour la protection. Le mécanisme de déclenchement commun garantit que les deux fils chauds sont mis hors tension ensemble, empêchant ainsi la surcharge du neutre.
Incompatibilité AFCI/GFCI
Les codes électriques modernes (NEC 2020/2023) exigent une protection AFCI ou GFCI pour presque tous les circuits résidentiels. Les disjoncteurs tandem ne sont pas actuellement disponibles avec ces fonctions de protection — seuls les disjoncteurs pleine grandeur offrent des options AFCI/GFCI. Si votre région exige une protection AFCI/GFCI et que votre panneau ne peut pas accueillir de disjoncteurs standard, vous pourriez être limité aux sous-panneaux ou aux mises à niveau de panneaux, et non aux solutions tandem.
6 : PROCESSUS D'INSTALLATION ET CONFORMITÉ AUX CODES
L'installation professionnelle est non négociable pour les travaux sur les panneaux électriques. Cependant, comprendre le processus vous aide à vérifier que le travail est effectué en toute sécurité et conformément aux codes.
Évaluation préalable à l'installation
Avant que tout travail ne commence :
- Vérifiez la compatibilité du panneau : Confirmez que le modèle de panneau prend en charge les disjoncteurs tandem et que des emplacements désignés sont disponibles
- Calcul de la charge : Assurez-vous que l'entrée de service (généralement de 100 à 200 ampères) peut gérer en toute sécurité les circuits supplémentaires
- Exigences de permis : Vérifiez les codes du bâtiment locaux — la plupart des juridictions exigent des permis pour les modifications de panneaux
- But du circuit : Déterminez la charge, la taille du fil et le calibre du disjoncteur nécessaires (généralement 15 à 20 ampères, fil 14 à 12 AWG)
Étapes d'installation (professionnels seulement)
- Coupure de courant : Le disjoncteur principal est éteint ; l'absence de courant est vérifiée à l'aide d'un multimètre sur les barres omnibus
- Retrait du disjoncteur : Si un disjoncteur existant est remplacé, il est retiré en toute sécurité et le câblage est déconnecté
- Installation du tandem : Le nouveau disjoncteur tandem est clipsé dans l'emplacement désigné (nécessitant l'ajustement de rejet CTL approprié)
- Connexion des fils : Le nouveau câblage du circuit est connecté aux bornes correctes — différents fabricants ont des positions de bornes différentes
- Test : Le courant est rétabli et les deux circuits sont testés pour vérifier la tension et le fonctionnement appropriés
- Inspection : Les inspecteurs locaux vérifient que l'installation est conforme au NEC et aux codes locaux
Règles d'installation critiques
- Ne jamais sauter l'étape de mise hors tension du disjoncteur principal— de l'électricité peut être présente même avec le disjoncteur principal éteint
- Vérifiez le modèle exact du panneau avant de commander des disjoncteurs (les disjoncteurs QO, BR et CH ne sont pas interchangeables)
- Utilisez le calibre de fil approprié : Les disjoncteurs de 15 A nécessitent un calibre minimum de 14 AWG ; ceux de 20 A nécessitent un calibre de 12 AWG
- Tester l'installation avec une inspection approuvée
7 : MAINTENANCE ET DÉPANNAGE
Une fois installés, les disjoncteurs tandem nécessitent un entretien minimal, mais une inspection régulière assure la sécurité à long terme.
Points d'Inspection Régulière
- Condition Physique : Vérifiez s’il y a une décoloration, du plastique brûlé ou une chaleur inhabituelle, signes de surchauffe
- Fonctionnement du commutateur : Testez les deux commutateurs tous les mois ; ils doivent se déplacer en douceur entre les positions MARCHE et ARRÊT
- Comportement du circuit : Surveillez les déclenchements intempestifs fréquents, qui peuvent indiquer une surcharge ou un disjoncteur défectueux
Problèmes courants et solutions
| Enjeu | Cause Probable | Solution |
|---|---|---|
| Fréquentes de déclenchement | Circuit surchargé ou court-circuit | Appelez un électricien ; une redistribution ou un disjoncteur plus gros peut être nécessaire |
| Chaleur excessive | Surcharge ou mauvaise connexion | Inspection professionnelle ; remplacement possible du disjoncteur |
| Fonctionnement difficile du commutateur | Corrosion interne ou usure | Remplacez immédiatement le disjoncteur |
| Un côté s’est déclenché, l’autre est OK | Fonctionnement normal (circuits indépendants) | Vérifiez le circuit déclenché pour les défauts ; réinitialisez-le lorsque c’est sûr |
PRINCIPAUX POINTS À RETENIR
✓ Disjoncteurs tandem s’adaptent à deux circuits de 120 V indépendants dans une seule fente de panneau, doublant la capacité disponible sans remplacement complet du panneau
✓ La compatibilité CTL est non négociable—utilisez uniquement des disjoncteurs tandem dans les panneaux spécialement conçus pour eux ; vérifiez le numéro de modèle et les encoches de la barre omnibus
✓ N’utilisez jamais de disjoncteurs tandem pour les circuits de dérivation à fils multiples (MWBC)—ils provoquent une surcharge du neutre et un risque d’incendie
✓ Comparaison des coûts : Les tandems ($150–$400) battent les sous-panneaux ($500–$1 500) et les mises à niveau de panneaux ($1 200–$3 000) lorsque le budget est serré
✓ La protection AFCI/GFCI n’est pas disponible dans les configurations tandem —utilisez des disjoncteurs standard si les codes modernes exigent ces fonctionnalités
✓ L’installation professionnelle est essentielle—travailler avec des panneaux électriques sous tension comporte un risque d’électrocution et des exigences de conformité au code
FAQ
Q1 : Les disjoncteurs tandem sont-ils sûrs s’ils sont correctement installés ?
Oui, les disjoncteurs tandem sont sûrs lorsqu’ils sont installés dans des panneaux spécifiquement conçus pour eux et connectés à des charges appropriées. Ils sont homologués UL et conformes aux normes NEC lorsqu’ils sont utilisés correctement.
Q2 : Puis-je utiliser un disjoncteur tandem dans n’importe quel panneau ?
Non. Votre tableau doit être compatible CTL et posséder des emplacements désignés pour les disjoncteurs tandem. Vérifiez le numéro de modèle (par exemple, 30/40 signifie compatible tandem) et inspectez les encoches de la barre omnibus.
Q3 : Quelle est la différence entre les disjoncteurs tandem et bipolaires ?
Les disjoncteurs tandem fournissent deux circuits de 120 V dans une seule fente. Disjoncteurs bipolaires fournissent un circuit de 240 V utilisant deux fentes. Ils servent des objectifs complètement différents.
Q4 : Pourquoi ne puis-je pas utiliser un tandem pour un circuit de dérivation à fils multiples (MWBC) ?
Les disjoncteurs tandem se connectent à une seule phase électrique, de sorte que les deux circuits partagent le même chemin de neutre. Cela provoque l'addition des courants sur le neutre au lieu de s'annuler, entraînant une surchauffe et un risque d'incendie. Utilisez toujours un disjoncteur bipolaire pour les circuits multi-fils.
Q5 : Comment savoir si mon panneau accepte les tandems ?
Vérifiez trois points : (1) Le format du numéro de modèle, par exemple 30/40 (un deuxième chiffre plus élevé = support tandem), (2) Les lames de bus entaillées (pas pleines), (3) Le schéma du tableau indiquant les emplacements compatibles tandem.
Q6 : Les disjoncteurs tandem peuvent-ils fournir une alimentation de 240 volts ?
Non. Les disjoncteurs tandem se connectent à une seule phase électrique et ne peuvent fournir que 120 V par circuit. Pour 240 V, vous avez besoin d’un disjoncteur bipolaire.
Q7 : Que se passe-t-il si je force un tandem dans une fente incompatible ?
Cela crée un risque d’incendie, car le disjoncteur n’établira pas un contact électrique approprié. Cela viole également les codes du bâtiment et annule votre couverture d’assurance.
Q8 : Ai-je besoin d’un permis pour installer un disjoncteur tandem ?
La plupart des juridictions exigent un permis électrique pour toute modification du panneau. Vérifiez les règles du service du bâtiment local. Les électriciens professionnels gèrent la logistique des permis et les décisions relatives au centre de charge par rapport au tableau de distribution pour assurer une conformité totale.
