Le 5 janvier 2026, le paysage de l'ingénierie électrique a connu une évolution imperceptible mais significative. Lors du dévoilement de la plateforme de super-puce d'IA Vera Rubin, le PDG de Nvidia, Jensen Huang, a mentionné un détail d'infrastructure critique souvent négligé par les médias grand public : la dépendance de la plateforme à l'égard des disjoncteurs statiques (SSCB) pour la protection au niveau du rack.
Presque simultanément, l'analyse du code de la mise à jour v4.52.0 de l'application Tesla a révélé des références à “ AbleEdge ”, une logique de disjoncteur intelligent propriétaire conçue pour s'intégrer aux systèmes Powerwall 3+.
Pourquoi les plus grandes entreprises mondiales d'IA et d'énergie abandonnent-elles une technologie de commutation mécanique vieille de 100 ans ? La réponse réside dans la physique de l'alimentation en courant continu et dans l'intolérance du silicium moderne aux défauts électriques. Pour les ingénieurs de VIOX Electric et nos partenaires dans les secteurs du solaire et des centres de données, cette transition représente le changement le plus important dans la protection des circuits depuis l'invention du Disjoncteur à boîtier moulé (MCCB).
Le problème de la physique : pourquoi les disjoncteurs mécaniques échouent dans les réseaux CC
Les disjoncteurs mécaniques traditionnels ont été conçus pour un monde en courant alternatif (CA). Dans les systèmes CA, le courant passe naturellement par zéro 100 ou 120 fois par seconde (à 50/60 Hz). Ce point de “ passage par zéro ” offre une opportunité naturelle d'éteindre l'arc électrique qui se forme lorsque les contacts se séparent.
Les réseaux en courant continu (CC) n'ont pas de passage par zéro. Lorsqu'un disjoncteur mécanique tente d'interrompre une charge CC à haute tension — courante dans les bornes de recharge pour véhicules électriques, les panneaux solaires et les racks de serveurs d'IA — l'arc ne s'éteint pas de lui-même. Il se maintient, générant une chaleur massive (températures de plasma dépassant 10 000 °C) qui endommage les contacts et risque de provoquer un incendie.
De plus, les disjoncteurs mécaniques sont tout simplement trop lents. Un Disjoncteur CC standard repose sur une bande thermique ou une bobine magnétique pour déverrouiller physiquement un mécanisme à ressort. Les temps de dégagement mécanique les plus rapides sont généralement de 10 à 20 millisecondes.
Dans un microréseau CC à faible inductance (comme à l'intérieur d'un rack de serveurs ou d'un chargeur de VE), les courants de défaut peuvent atteindre des niveaux destructeurs en des microsecondes. Au moment où un disjoncteur mécanique se déclenche, les transistors bipolaires à grille isolée (IGBT) sensibles de l'onduleur ou le silicium du GPU peuvent déjà être détruits.
Qu'est-ce qu'un disjoncteur statique (SSCB) ?
Un disjoncteur statique est un dispositif de protection entièrement électronique qui utilise des semi-conducteurs de puissance pour conduire et interrompre le courant. Il ne contient aucune pièce mobile.
Au lieu de séparer physiquement les contacts métalliques, un SSCB module la tension de grille d'un transistor de puissance — généralement un IGBT en silicium, un MOSFET en carbure de silicium (SiC) ou un thyristor à commutation de grille intégrée (IGCT). Lorsque la logique de commande détecte un défaut, elle supprime le signal de commande de grille, forçant le semi-conducteur dans un état non conducteur presque instantanément.

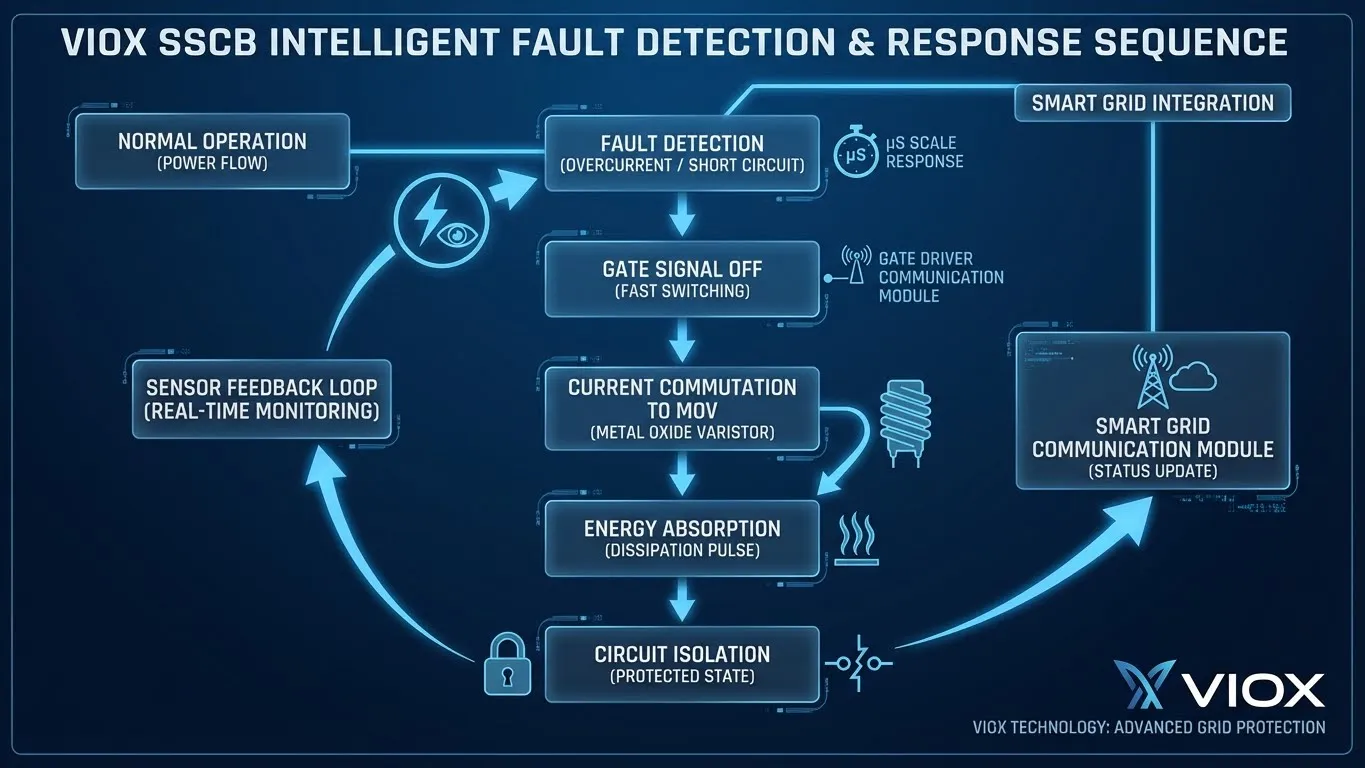

Le “ besoin de vitesse ” : microsecondes contre millisecondes
L'avantage définitif de la technologie SSCB est la vitesse.
- Temps de déclenchement du disjoncteur mécanique : ~10 000 à 20 000 microsecondes (10-20 ms)
- Temps de déclenchement du SSCB VIOX : ~1 à 10 microsecondes
Cet avantage de vitesse de 1000x signifie que le SSCB “ gèle ” efficacement un court-circuit avant que le courant ne puisse atteindre sa valeur prospective maximale. Ceci est connu sous le nom de limitation de courant, mais à une échelle que les dispositifs mécaniques ne peuvent pas atteindre.
Analyse comparative : SSCB par rapport à la protection traditionnelle
Pour comprendre le positionnement des SSCB sur le marché, nous devons les comparer directement avec les solutions existantes comme les fusibles et les disjoncteurs mécaniques.
1. Matrice de comparaison des technologies
| Fonctionnalité | Fuse | Disjoncteur mécanique (MCB/MCCB) | Disjoncteur statique (SSCB) |
|---|---|---|---|
| Mécanisme de commutation | Fusion d'élément thermique | Séparation physique des contacts | Semi-conducteur (IGBT/MOSFET) |
| Le Temps De Réponse | Lent (dépendant de la température) | Moyen (10-20 ms) | Ultra-rapide (<10 μs) |
| Arc électrique | Contenu dans un corps en sable/céramique | Arc important (Nécessite des chambres d'extinction d'arc) | Pas d'arc (Sans contact) |
| Capacité de réinitialisation | Aucun (Usage unique) | Manuel ou motorisé | Automatique/À distance (Numérique) |
| Maintenance | Remplacer après un défaut | Usure des contacts (Limites d'endurance électrique) | Zéro usure (Opérations infinies) |
| Intelligence | Aucun | Limité (Les courbes de déclenchement sont fixes) | Haute (Courbes programmables, données IoT) |
| Coût | Faible | Moyen | Haute |
2. Sélection de la technologie des semi-conducteurs
La performance d'un SSCB dépend fortement du matériau semi-conducteur sous-jacent.
| Type de semi-conducteur | La Tension Nominale De La | Vitesse de commutation | Efficacité de conduction | Application principale |
|---|---|---|---|---|
| IGBT en silicium (Si) | Élevée (>1000V) | Rapide | Modéré (Chute de tension ~1,5V-2V) | Entraînements industriels, Distribution de réseau |
| MOSFET en carbure de silicium (SiC) | Élevé (>1200V) | Ultra-rapide | Élevé (Faible RDS(on)) | Recharge de véhicules électriques, Onduleurs solaires, Racks d'IA |
| HEMT en nitrure de gallium (GaN) | Moyen (<650V) | Le plus rapide | Très élevé | Électronique grand public, Télécommunications 48V |
| IGCT | Très élevé (>4,5kV) | Modéré | Modéré | Transmission MT/HT |
Principales applications stimulant l'adoption
Centres de données d'IA (Cas d'utilisation Nvidia)
Les clusters d'IA modernes, comme ceux qui exécutent les puces Vera Rubin, consomment des mégawatts de puissance. Un court-circuit dans un rack peut faire chuter la tension du bus CC commun, ce qui entraîne le redémarrage des racks adjacents, un scénario connu sous le nom de “ défaillance en cascade ”.”
Les SSCB isolent les défauts si rapidement que la tension sur le bus principal ne chute pas de manière significative, ce qui permet au reste du centre de données de continuer à calculer sans interruption. On parle souvent de capacité de “ maintien de la tension ”.
Recharge de véhicules électriques et réseaux intelligents (Cas d'utilisation Tesla)
Alors que nous avançons vers Recharge bidirectionnelle (V2G), l'énergie doit circuler dans les deux sens. Les disjoncteurs mécaniques sont directionnels ou nécessitent des configurations complexes pour gérer les arcs bidirectionnels. Les SSCB peuvent être conçus avec des MOSFET dos à dos pour gérer de manière transparente le flux d'énergie bidirectionnel. De plus, les fonctions intelligentes permettent au disjoncteur d'agir comme un compteur de qualité utilitaire, rapportant les données de consommation en temps réel à l'opérateur de réseau.
Systèmes solaires photovoltaïques (PV)
En Protection PV DC, il est difficile pour les disjoncteurs thermiques-magnétiques de faire la distinction entre un courant de charge normal et un défaut d'arc à haute impédance. Les SSCB utilisent des algorithmes avancés pour analyser la forme d'onde du courant (di/dt) et détecter les signatures d'arc que les disjoncteurs thermiques manquent, empêchant ainsi les incendies de toiture.

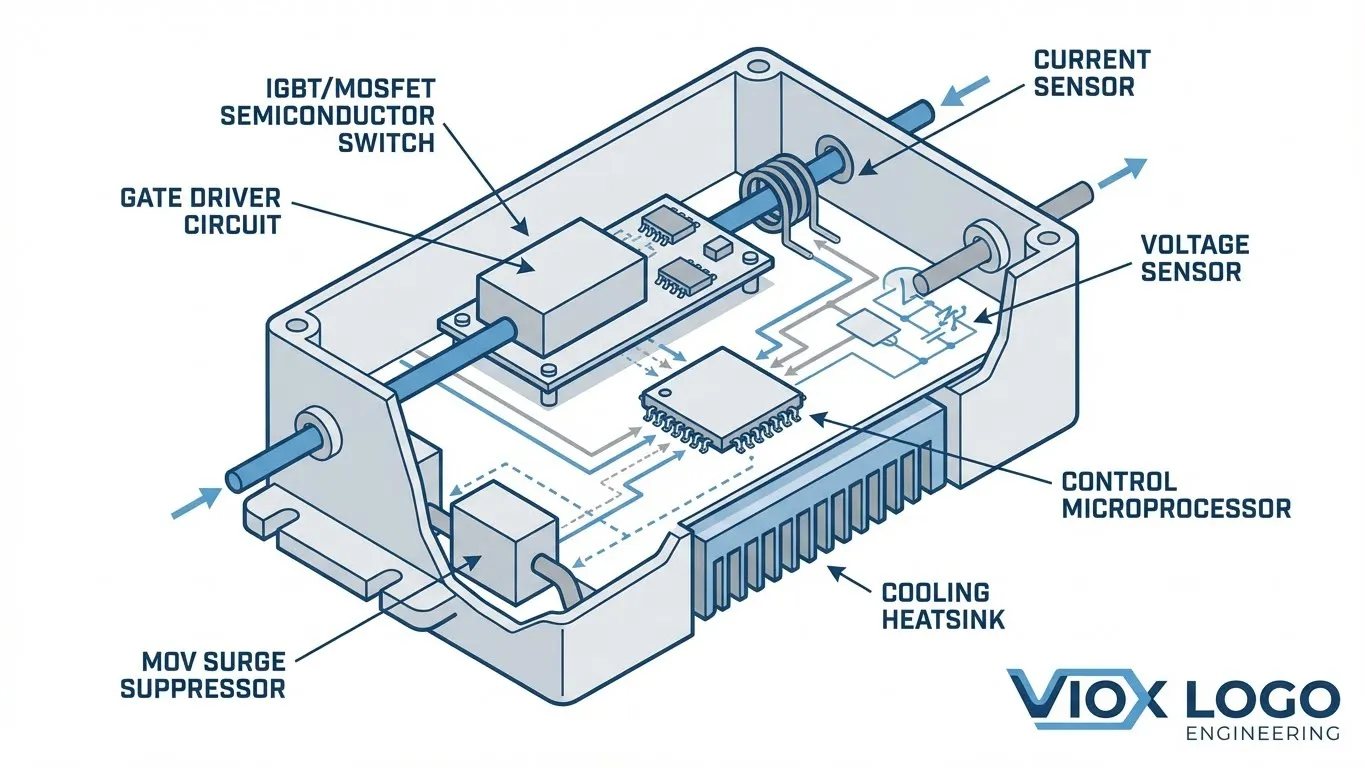

Analyse technique approfondie : À l'intérieur du SSCB VIOX
Un SSCB n'est pas seulement un interrupteur ; c'est un ordinateur avec un étage de puissance.
- L'interrupteur : Une matrice de MOSFET SiC fournit le chemin à faible résistance pour le courant.
- Le snubber/MOV : Parce que les charges inductives luttent contre les arrêts de courant soudains (Tension = L * di/dt), une varistance à oxyde métallique (MOV) est placée en parallèle pour absorber l'énergie de retour et limiter les pics de tension.
- Le cerveau : Un microcontrôleur échantillonne le courant et la tension à des fréquences de mégahertz, les comparant à des courbes de déclenchement.
Le défi thermique
Le principal inconvénient des SSCB est Perte par conduction. Contrairement à un contact mécanique qui a une résistance quasi nulle, les semi-conducteurs ont une “ résistance à l'état passant ” (RDS(on)).
- Exemple : Si un SSCB a une résistance de 10 milliohms et transporte 100A, il génère des pertes I2R : 1002 × 0,01 = 100 Watts de chaleur.
Cela nécessite un refroidissement actif ou de grands dissipateurs thermiques, ce qui affecte l'encombrement physique par rapport aux tailles de disjoncteurs standard.
Stratégie de déploiement pour les installateurs
Pour les EPC et les installateurs qui cherchent à intégrer la technologie SSCB, nous recommandons une approche hybride pendant cette période de transition.
3. Matrice de triage des applications
| Application | Protection recommandée | Raisonnement |
|---|---|---|
| Entrée principale du réseau (AC) | Mécanique / MCCB | Courant élevé, faible fréquence de commutation, coût maîtrisé. |
| Combineur de chaînes solaires (DC) | Fusible / DC MCB | Sensible au coût, besoins de protection simples. |
| Stockage de batterie (ESS) | SSCB ou hybride | Nécessite une commutation bidirectionnelle rapide et une réduction des arcs électriques. |
| Chargeur rapide de VE (DC) | SSCB | Sécurité critique, DC haute tension, commutation répétitive. |
| Charges sensibles (Serveur/Médical) | SSCB | Nécessite une protection en microsecondes pour préserver l'équipement. |
Tendances futures : Le disjoncteur hybride
Bien que les SSCB purs soient idéaux pour la basse/moyenne tension, Disjoncteurs hybrides émergent pour les applications de puissance supérieure. Ces dispositifs combinent un interrupteur mécanique pour une conduction à faibles pertes et une branche à semi-conducteurs parallèle pour une commutation sans arc. Cela offre le “meilleur des deux mondes” : l'efficacité des contacts mécaniques et la vitesse/fonctionnement sans arc des semi-conducteurs.
À mesure que les coûts de fabrication du carbure de silicium diminuent (sous l'impulsion de l'industrie des véhicules électriques), la parité des prix entre les MCCB électroniques haut de gamme et les SSCB se réduira, ce qui en fera la norme pour la protection de la recharge des véhicules électriques commerciaux par rapport à la recharge résidentielle.
FAQ
Quelle est la principale différence entre un SSCB et un disjoncteur traditionnel ?
La principale différence réside dans le mécanisme de commutation. Les disjoncteurs traditionnels utilisent des contacts mécaniques mobiles qui se séparent physiquement pour couper le circuit, tandis que les SSCB utilisent des semi-conducteurs de puissance (transistors) pour arrêter le flux de courant électroniquement sans aucune pièce mobile.
Pourquoi les disjoncteurs statiques sont-ils plus rapides que les disjoncteurs mécaniques ?
Les disjoncteurs mécaniques sont limités par l'inertie physique des ressorts et des loquets, ce qui prend 10 à 20 millisecondes pour s'ouvrir. Les SSCB fonctionnent à la vitesse du contrôle du flux d'électrons, répondant aux signaux de grille en microsecondes (1 à 10 μs), ce qui est environ 1000 fois plus rapide.
Les disjoncteurs statiques sont-ils adaptés aux systèmes solaires photovoltaïques ?
Oui, ils sont parfaitement adaptés aux chaînes solaires CC. Ils éliminent le risque d'arc CC inhérent aux interrupteurs mécaniques et peuvent fournir des capacités avancées de détection de défaut d'arc (AFCI) que les disjoncteurs thermiques-magnétiques traditionnels ne peuvent égaler.
Quels sont les inconvénients des SSCB ?
Les principaux inconvénients sont un coût initial plus élevé et une perte de puissance constante (génération de chaleur) pendant le fonctionnement en raison de la résistance interne des semi-conducteurs. Cela nécessite des dissipateurs thermiques et une conception de gestion thermique soignée.
Quelle est la durée de vie des SSCB par rapport aux disjoncteurs mécaniques ?
Comme ils n'ont pas de pièces mobiles qui s'usent et ne génèrent pas d'arcs électriques pour éroder les contacts, les SSCB ont une durée de vie opérationnelle pratiquement infinie pour les cycles de commutation, alors que les disjoncteurs mécaniques sont généralement conçus pour 1 000 à 10 000 opérations.
Les SSCB nécessitent-ils un refroidissement spécial ?
Oui, généralement. Parce que les semi-conducteurs génèrent de la chaleur lorsque le courant les traverse (pertes I2R), les SSCB nécessitent généralement des dissipateurs thermiques passifs en aluminium, et pour les applications à très fort courant, ils peuvent nécessiter des ventilateurs de refroidissement actifs ou des plaques de refroidissement liquide.
