Guide de dimensionnement des disjoncteurs pour bornes de recharge de VE : Calculs pour 7 kW et 22 kW | VIOX

Pourquoi les chargeurs de VE ne sont pas comme les autres appareils

Lorsque les installateurs passent des travaux résidentiels traditionnels à l'infrastructure de recharge des VE, une différence essentielle devient immédiatement apparente : les disjoncteurs doivent être dimensionnés différemment pour les charges continues. Contrairement à un lave-vaisselle qui s'allume et s'éteint ou à un sèche-linge qui fonctionne pendant une heure, les chargeurs de véhicules électriques fonctionnent à courant élevé soutenu pendant 3 à 8 heures en continu, ce qui les place dans une catégorie unique qui exige un dimensionnement de protection spécialisé.

Selon les deux NEC (National Electrical Code) Article 625 et IEC 60364-7-722 normes, toute charge prévue pour fonctionner pendant trois heures ou plus est considérée comme une “ charge continue ”. Cette classification déclenche des exigences de réduction de puissance obligatoires que de nombreux installateurs négligent initialement. La règle fondamentale est simple, mais non négociable :

Calibre minimal du disjoncteur = Courant du chargeur × 1,25

Ce facteur de 1,25 tient compte de l'accumulation thermique dans les contacts du disjoncteur, les barres omnibus et les bornes. Lorsque le courant circule en continu, la chaleur s'accumule dans les connexions électriques plus rapidement qu'elle ne peut se dissiper. Les disjoncteurs standard d'une capacité nominale de 80 % pour un service continu nécessitent cette marge de sécurité pour éviter les déclenchements intempestifs et la dégradation prématurée des composants.

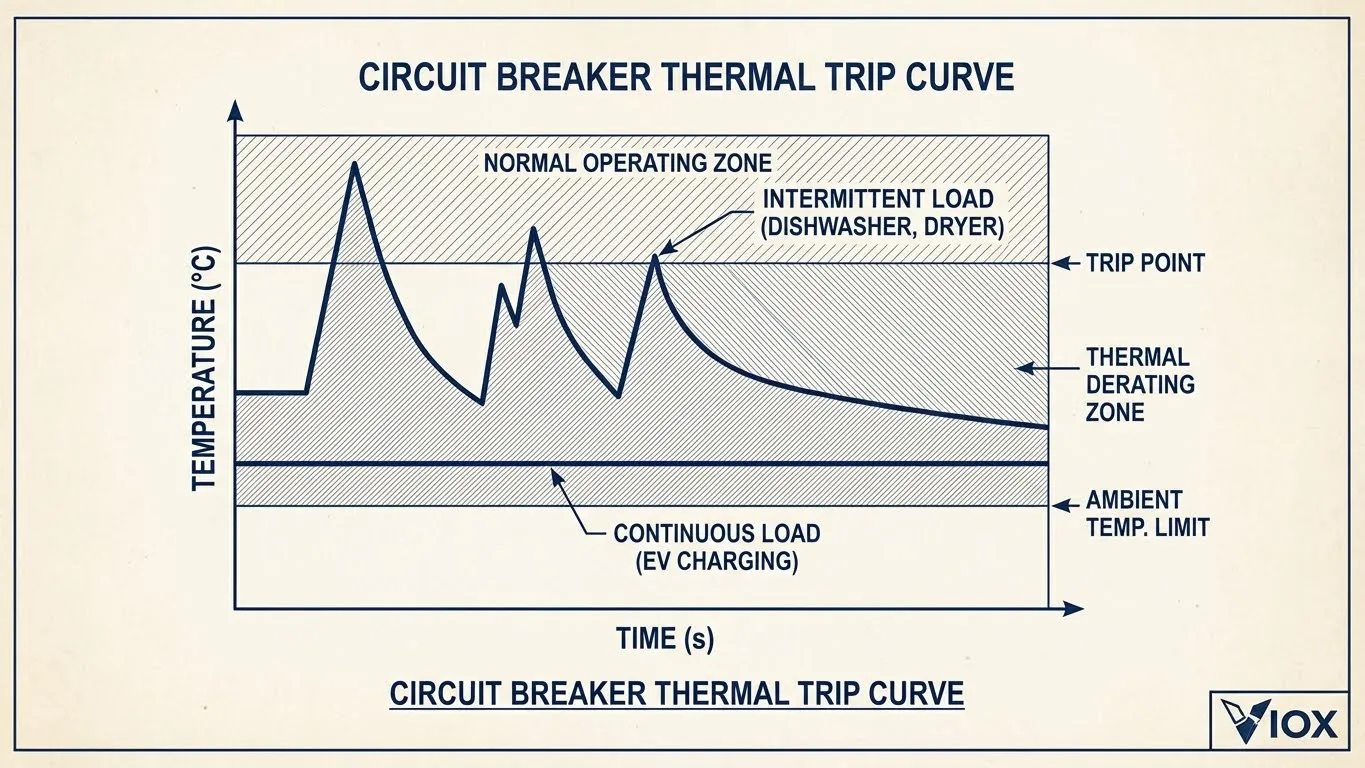

Considérez la différence de profil thermique : un sèche-linge électrique de 30 A peut consommer le courant maximal pendant 45 minutes, puis être au ralenti, ce qui permet aux contacts du disjoncteur de refroidir. Un chargeur de VE de 32 A maintient ce courant de 32 A pendant cinq heures consécutives pendant la recharge de nuit. Cette contrainte thermique soutenue est la raison pour laquelle faire correspondre l'ampérage du disjoncteur à l'ampérage du chargeur est l'erreur de dimensionnement la plus courante et la plus dangereuse.

Examinons l'application pratique avec des exemples concrets :

Calcul monophasé de 7 kW :

• Puissance : 7 000 W
• Tension : 230 V (CEI) ou 240 V (NEC)
• Courant du chargeur : 7 000 W ÷ 230 V = 30,4 A
• Facteur de charge continue : 30,4 A × 1,25 = 38 A
• Prochain calibre de disjoncteur standard : 40A ✓

Calcul triphasé de 22 kW :

• Puissance : 22 000 W
• Tension : 400 V triphasé (CEI)
• Courant par phase : 22 000 W ÷ (√3 × 400 V) = 31,7 A
• Facteur de charge continue : 31,7 A × 1,25 = 39,6 A
• Prochain calibre de disjoncteur standard : 40 A par pôle ✓

Notez que malgré la différence de puissance de trois fois entre les chargeurs de 7 kW et de 22 kW, les deux nécessitent des disjoncteurs de 40 A : la principale distinction réside dans le nombre de pôles (2P c. 3P/4P) plutôt que dans le calibre en ampères lui-même. Ce résultat contre-intuitif découle de la capacité de l'alimentation triphasée à répartir le courant sur plusieurs conducteurs.

Chargeurs de VE de 7 kW : la norme résidentielle

Spécifications techniques

Le niveau de recharge de 7 kW représente le point idéal mondial pour les installations domestiques, offrant une capacité de recharge complète pendant la nuit pour la plupart des VE de tourisme tout en fonctionnant dans l'infrastructure électrique résidentielle standard. Les paramètres techniques sont les suivants :

• Tension : 230 V monophasé (marchés CEI) / 240 V (marchés NEC)
• Consommation de courant du chargeur : 30,4 A (à 230 V) ou 29,2 A (à 240 V)
• Facteur de 1,25 appliqué : Capacité de circuit minimale de 38 A
• Disjoncteur recommandé : 40 A (PAS 32 A)
• Taux de recharge typique : 25 à 30 miles d'autonomie par heure

Pourquoi 40 A et non 32 A ?

Le mythe persistant selon lequel un “ chargeur de 32 A a besoin d'un disjoncteur de 32 A ” découle de la confusion entre le chargeur courant de fonctionnement et le exigence de protection du circuit. Voici ce qui se passe réellement à l'intérieur du disjoncteur pendant la recharge continue d'un VE :

Cascade d'accumulation thermique :

1. Le courant circule à travers la bande bimétallique ou le capteur électronique du disjoncteur
2. Un chauffage résistif se produit aux points de contact et aux bornes
3. La chaleur se dissipe dans l'air ambiant et l'enceinte
4. À 80 % de la capacité (charge continue), la production de chaleur est égale à la dissipation : équilibre
5. À 100 % de la capacité, la chaleur s'accumule plus rapidement qu'elle ne se dissipe : risque d'emballement thermique

Les disjoncteurs miniatures VIOX intègrent technologie de contact en alliage d'argent ce qui réduit la résistance de contact de 15 à 20 % par rapport aux contacts en laiton standard. Cela se traduit par des températures de fonctionnement plus basses et une durée de vie prolongée dans les applications à service continu comme la recharge des VE. Cependant, même avec des matériaux supérieurs, la règle de dimensionnement de 1,25 reste obligatoire pour la conformité au code et la validité de la garantie.

Lorsque les installateurs sélectionnent un disjoncteur de 32 A pour un chargeur de 32 A, ils font fonctionner le disjoncteur à 100 % de sa capacité nominale en continu. La plupart des disjoncteurs se déclencheront dans les 60 à 90 minutes dans ces conditions, non pas en raison d'une surintensité, mais en raison de l'activation de la protection contre les surcharges thermiques. Les rapports de terrain montrent systématiquement que les disjoncteurs de 32 A dans les installations de 7 kW tombent en panne dans les 18 à 24 mois en raison de la fatigue thermique.

Options de configuration des pôles

Le choix entre les configurations 1P+N et 2P dépend de la mise à la terre du système et des exigences du code local :

MCB 1P+N (avec protection du neutre) :

• Convient aux systèmes de mise à la terre TN-S et TN-C-S
• Protège les conducteurs de phase et de neutre
• Requis au Royaume-Uni (BS 7671) et sur de nombreux marchés CEI
• Assure l'isolation des deux conducteurs transportant le courant pendant la maintenance

MCB 2P (protection ligne-ligne) :

• Standard dans les installations NEC avec conducteur de terre séparé
• Protège L1 et L2 dans les systèmes diphasés 240V
• Coût inférieur à 1P+N grâce à la commutation de neutre simplifiée
• Courant dans les panneaux résidentiels nord-américains

Pour obtenir des conseils sur la sélection du type de MCB approprié à votre application, consultez notre guide complet pour choisir les disjoncteurs miniatures. N'oubliez pas que les chargeurs de VE nécessitent à la fois une protection contre les surintensités (MCB) et une protection contre les fuites à la terre (RCD)—comprendre la différence entre RCD et MCB est crucial pour des installations conformes.

Guide de dimensionnement des câbles

Le dimensionnement des disjoncteurs n'est que la moitié de l'équation : le dimensionnement des conducteurs doit correspondre au calibre du disjoncteur tout en tenant compte de la chute de tension :

Installation standard de 7 kW (longueur ≤ 20 m) :

• Cuivre: 6 mm² (équivalent à 10 AWG)
• Intensité admissible : 41A (méthode de pose directe C)
• Chute de tension : <1,5% à 30,4A sur 20m
• Coût : Modéré

Installation 7 kW à l'épreuve du temps (possibilité de mise à niveau à 11 kW) :

• Cuivre: 10 mm² (équivalent à 8 AWG)
• Intensité admissible : 57A (méthode de pose directe C)
• Permet d'accueillir un futur chargeur de 48A (11kW) sans recâblage
• Chute de tension : <1% à 30,4A sur 30m
• Coût : +30% de matériel, mais élimine les coûts de main-d'œuvre liés au recâblage futur

Installations longue distance (>20m) :

• La chute de tension devient le facteur dominant
• Utiliser du cuivre de 10 mm² minimum
• Envisager du 16 mm² pour les longueurs supérieures à 40 m
• Alternativement, rapprocher le tableau de distribution du point de charge

Si votre installation nécessite d'évaluer la capacité du tableau existant, consultez notre guide sur la mise à niveau des tableaux 100A pour les chargeurs de VE, qui comprend des feuilles de calcul de charge et des arbres de décision pour le dimensionnement des tableaux.

Chargeurs de VE 22kW : Applications commerciales et haute performance

Spécifications techniques

La gamme 22kW est destinée aux flottes commerciales, aux bornes de recharge sur le lieu de travail et aux installations résidentielles haut de gamme où la rapidité d'exécution est importante. Contrairement aux chargeurs de 7 kW qui fonctionnent avec une infrastructure monophasée, les installations de 22 kW nécessitent une alimentation triphasée, une exigence d'infrastructure essentielle qui limite le déploiement principalement aux environnements commerciaux et industriels.

• Tension : Triphasé 400V (marchés CEI) / Triphasé 208V (NEC commercial)
• Courant par phase : 31,7A à 400V ou 61A à 208V
• Facteur de 1,25 appliqué : 39,6A minimum (système 400V)
• Disjoncteur recommandé : 40A 3P ou 4P
• Taux de recharge typique : 120-145 km d'autonomie par heure

La différence de courant importante entre les systèmes 400V et 208V illustre pourquoi les installations triphasées basse tension (courantes dans les anciens bâtiments commerciaux nord-américains) ont du mal avec l'infrastructure de recharge des VE. Un système 208V nécessite près de deux fois plus de courant pour la même puissance, ce qui nécessite des conducteurs plus lourds et des disjoncteurs plus gros, ce qui rend souvent les rénovations économiquement prohibitifs.

L'avantage du triphasé

La distribution d'énergie triphasée offre des avantages fondamentaux pour la recharge de VE à haute puissance :

Distribution du courant :

• Équivalent monophasé 22kW : Nécessiterait ~95A à 230V (irréalisable)
• Triphasé 22kW : Seulement 31,7A par phase à 400V
• Chaque conducteur transporte un tiers de la charge
• Le courant de neutre tend vers zéro dans les systèmes équilibrés

Efficacité de l'infrastructure :

• Un courant plus faible par conducteur signifie des exigences de calibre de fil plus petites
• Réduction des pertes I²R dans le système de distribution
• Meilleure utilisation de la capacité du transformateur
• Permet plusieurs chargeurs de 22kW à partir d'un seul tableau triphasé

Contraintes pratiques :

• Service résidentiel standard : Monophasé uniquement (la plupart des marchés)
• Petit commerce : Peut avoir une entrée de service triphasée, distribution monophasée
• Industriel/grand commerce : Distribution triphasée complète aux sous-tableaux
• Résidentiel haut de gamme : Triphasé disponible sur certains marchés européens, rare en Amérique du Nord

Pour les installateurs habitués au travail monophasé, le changement conceptuel est important : vous ne pensez plus à “phase et neutre” mais plutôt à L1, L2, L3 et neutre, avec le courant circulant entre les phases plutôt que de la phase au neutre.

Pourquoi 22kW n'est pas toujours 63A

Une erreur de dimensionnement persistante découle d'une mauvaise application de la logique résidentielle “chargeur 32A = disjoncteur 40A” aux installations triphasées. La confusion suit généralement ce raisonnement erroné :

❌ Logique incorrecte :
“Un chargeur monophasé de 7kW consomme 30A et a besoin d'un disjoncteur de 40A, donc un chargeur de 22kW (3× la puissance) a besoin de 3× le disjoncteur : 120A ou au moins 100A.”

✓ Analyse Correcte :

• 22 000 W ÷ (√3 × 400 V) = 31,7 A par phase
• 31,7 A × 1,25 = 39,6 A
• Taille standard suivante : Disjoncteur de 40 A

Les calculs mathématiques sont sans équivoque : Les installations triphasées de 22 kW nécessitent des disjoncteurs de 40 A, et non de 63 A.. La taille de 63 A apparaît dans les spécifications dans des conditions spécifiques :

Quand 63 A est approprié :

• Longueur des câbles dépassant 50 mètres avec une chute de tension importante
• Températures ambiantes constamment supérieures à 40 °C (104 °F)
• Extension future à une capacité de 44 kW (chargeur double)
• Intégration aux systèmes de gestion de la charge du bâtiment nécessitant une marge de manœuvre
• Conformité aux codes régionaux exigeant des facteurs 150% ou 160% (certaines normes allemandes)

Quand 63 A est un gaspillage :

• Installation standard de 22 kW, longueur de câble < 30 m, climat modéré
• Crée des problèmes de sélectivité avec les disjoncteurs principaux de 80 A ou 100 A en amont
• Augmente la classification du risque d’arc électrique
• Coût matériel plus élevé sans avantage pour la sécurité

Pour les installations nécessitant la robustesse et la capacité de réglage des disjoncteurs de puissance, consultez notre guide technique MCCB. Comme indiqué dans notre comparaison des disjoncteurs résidentiels et industriels, le choix entre MCB et MCCB implique l’analyse du cycle de service, des conditions environnementales et des exigences d’intégration plutôt que de simples seuils de puissance.

Point de décision MCB vs MCCB

Pour les installations standard de 22 kW, MCB est suffisant et rentable. La décision de passer à MCCB doit être motivée par des exigences techniques spécifiques :

Passer à MCCB quand :

1. Plusieurs chargeurs sur une infrastructure partagée
   • Déploiement de plus de 3 chargeurs à partir d’un seul tableau de distribution
   • Nécessité de réglages de déclenchement réglables pour la coordination avec la gestion de la charge
   • Bénéfice des unités de déclenchement électroniques avec protocoles de communication
2. Conditions environnementales difficiles
   • Installations extérieures dans des climats extrêmes (-40 °C à +70 °C)
   • Environnements côtiers avec exposition aux embruns salés
   • Milieux industriels avec vibrations, poussière ou exposition à des produits chimiques
   • Les boîtiers MCCB offrent des indices de protection IP supérieurs (IP65/IP67 vs IP20 typique des MCB)
3. Intégration du système de gestion du bâtiment
   • Installations avec infrastructure SCADA ou BAS existante
   • Communication Modbus RTU/TCP pour la surveillance de l’énergie
   • Capacité de déclenchement à distance pour les programmes de réponse à la demande
   • Réduction des arcs électriques grâce au verrouillage sélectif de zone

S’en tenir à MCB quand :

• Installation de chargeur simple ou double
• Environnement intérieur contrôlé
• Application résidentielle ou commerciale légère standard
• L'optimisation des coûts est une priorité
• Le personnel de maintenance n’a pas de formation sur le réglage des MCCB

MCB VIOX intègrent les mêmes principes de fonctionnement thermomagnétiques que notre MCCB gamme, avec des courbes de déclenchement testées selon les normes CEI 60898-1 pour des performances constantes. Le pouvoir de coupure nominal (10 kA pour les MCB résidentiels, jusqu’à 25 kA pour les MCB industriels) dépasse les exigences typiques des installations de recharge de véhicules électriques.

Au-delà de la surintensité : pourquoi les DDR sont non négociables

Les disjoncteurs miniatures et les disjoncteurs de puissance protègent contre les surintensité conditions (de surcharge et de court-circuit). Ils surveillent l’amplitude du courant et interrompent le circuit lorsque les seuils sont dépassés. Cependant, ils fournissent aucune protection contre le scénario de défaut le plus dangereux dans la recharge des véhicules électriques : les courants de fuite à la terre qui peuvent provoquer une électrocution sans jamais déclencher un MCB.

Ce que les MCB ne détectent pas :

• Courant de fuite à travers une isolation endommagée vers la terre
• Courants de défaut inférieurs au seuil de déclenchement magnétique (généralement 5 à 10 fois le courant nominal)
• Courants de défaut CC (courants dans les systèmes de recharge de véhicules électriques)
• Défauts à la terre dans le châssis du véhicule ou le câble de charge

C'est là que Dispositifs à courant différentiel résiduel (DDR) deviennent obligatoires. Les DDR surveillent en permanence l'équilibre du courant entre les conducteurs de phase et de neutre. Tout déséquilibre dépassant 30 mA (IΔn = 30 mA pour la protection des personnes) indique une fuite de courant à la terre, potentiellement à travers une personne, et déclenche une déconnexion instantanée en moins de 30 ms.

Exigences spécifiques aux DDR pour VE :

Les véhicules électriques introduisent courant de défaut CC des complications que les DDR de type A standard ne peuvent pas détecter. Les VE modernes utilisent des redresseurs dans leurs chargeurs embarqués, et les défauts CC peuvent saturer le noyau magnétique des DDR de type A, les rendant inefficaces.

DDR de type A : Détecte uniquement les courants de défaut CA

• Convient aux appareils traditionnels
• ⚠️ Ne convient pas à la recharge des VE
• Peut ne pas se déclencher en cas de défaut CC

DDR de type B : Détecte les courants de défaut CA et CC

• Requis pour la recharge des VE selon la norme IEC 61851-1
• Détecte le courant CC lisse (seuil de 6 mA) et le courant CC pulsé
• Coût nettement plus élevé que le type A (prime de prix de 3 à 5 fois)
• ✓ Recommandé pour toutes les installations de VE

DDR de type F : Type A amélioré avec une réponse en fréquence de 1 kHz

• Convient aux variateurs de fréquence et aux équipements entraînés par onduleur
• ⚠️ Insuffisant pour la recharge des VE (pas de détection CC)

Pour une comparaison détaillée des types de DDR spécifiquement pour les applications de VE, y compris l'analyse coûts-avantages et les solutions alternatives comme la surveillance RDC-DD, consultez notre guide complet Guide DDR de type B vs type F vs type VE.

Solutions de protection combinées

Disjoncteurs différentiels (DDR avec protection contre les surintensités) intègrent les fonctionnalités DDR et MCB dans un seul module de rail DIN, offrant plusieurs avantages pour les installations de recharge de VE :

Pour:

• Efficacité de l'espace : Occupe 2 à 4 modules de rail DIN contre 4 à 6 pour un DDR+MCB séparé
• Câblage simplifié : Dispositif unique, moins d'interconnexions
• Protection sélective : Un défaut sur le circuit du VE ne déclenche pas d'autres charges
• Congestion réduite du panneau : Essentiel pour les rénovations dans les boîtiers étroits

Inconvénients:

• Coût unitaire plus élevé : 2 à 3 fois le coût combiné d'un DDR et d'un MCB séparés
• Déclenchement tout ou rien : Un défaut à la terre et une surintensité déconnectent tous deux le même circuit
• Disponibilité limitée : Les RCBO de type B sont des articles spécialisés avec des délais de livraison plus longs
• Complexité de la maintenance : La défaillance d'un seul appareil désactive les deux protections

Pour les installations multi-chargeurs (recharge sur le lieu de travail, dépôts de flotte), topologie DDR partagée s'avère souvent plus économique : un DDR de type B protège plusieurs circuits de charge protégés par MCB. Cette approche concentre la détection coûteuse des défauts CC dans un seul dispositif en amont tout en maintenant une protection sélective contre les surintensités. Consultez notre Guide RCBO vs AFDD pour les architectures de protection alternatives.

Meilleures pratiques d'installation sur le terrain

Évaluation de la capacité du panneau

Avant de spécifier la taille des disjoncteurs, vérifiez que le service électrique existant peut supporter la charge supplémentaire. La plupart des services résidentiels se répartissent en deux catégories :

Service 100A (courant dans les constructions antérieures à 2000) :

• Puissance totale disponible : 100 A × 240 V = 24 kW
• Charge de sécurité continue (règle 80%) : 19,2 kW
• Charge existante typique : 12-15 kW (CVC, appareils électroménagers, éclairage)
• Capacité restante : ~4-7kW
• Verdict: Marginale pour un chargeur de 7 kW, mise à niveau du panneau recommandée

Service 200A (résidentiel moderne standard) :

• Puissance totale disponible : 200 A × 240 V = 48 kW
• Charge de sécurité continue : 38,4 kW
• Charge existante typique : 15-20 kW
• Capacité restante : ~18-23kW
• Verdict: Adéquat pour un chargeur de 7 kW, éventuellement 11 kW avec gestion de la charge

Méthode de calcul de la charge (Article 220 du NEC / IEC 60364-3) :

1. Calculer la charge d'éclairage général et des prises de courant (3 VA/ft² ou 33 VA/m²)
2. Ajouter les charges des appareils électroménagers selon les valeurs nominales indiquées
3. Appliquer les facteurs de demande conformément aux tableaux de codes
4. Ajouter le chargeur de VE à 125 % de la puissance nominale continue (chargeur de 7 kW = 8,75 kW minimum)
5. Comparer la charge totale calculée à la puissance nominale du service

Si la charge calculée dépasse 80 % de la capacité de service, les options incluent :

• Mise à niveau du service (200 A ou 400 A)
• Système de gestion de la charge (charge séquentielle)
• Réduction de la puissance du chargeur (22 kW → 11 kW → 7 kW)

Pour les considérations de mise à niveau du panneau résidentiel spécifiques à la recharge de VE, notre guide de mise à niveau du chargeur de VE pour panneau de 100 A fournit des arbres de décision et une analyse coûts-avantages.

Déclassement de la température ambiante

Les valeurs nominales standard des disjoncteurs supposent une température ambiante de 30°C (86°F). Les installations dépassant cette valeur de base nécessitent un déclassement pour éviter le déclenchement thermique :

Facteurs de déclassement IEC 60898-1 :

• 30 °C (86 °F) : 1,0 (pas de déclassement)
• 40 °C (104 °F) : 0,91 (multiplier la valeur nominale du disjoncteur par 0,91)
• 50 °C (122 °F) : 0,82
• 60 °C (140 °F) : 0,71

Scénarios réels :

Chargeur extérieur en été en Arizona :

• Ambiante : 45 °C (113 °F)
• Facteur de déclassement : ~0,86
• Valeur nominale effective du disjoncteur de 40 A : 40 A × 0,86 = 34,4 A
• Tirage du chargeur de 7 kW : 30,4 A
• Marge de sécurité : Adéquate mais minimale — envisager un disjoncteur de 50 A

Panneau fermé, lumière directe du soleil :

• L'intérieur du panneau peut atteindre 55 °C (131 °F)
• Facteur de déclassement : ~0,76
• Valeur nominale effective du disjoncteur de 40 A : 40 A × 0,76 = 30,4 A
• Tirage du chargeur de 7 kW : 30,4 A
• Marge de sécurité : Zéro — mise à niveau à 50 A obligatoire

Installation intérieure à température contrôlée :

• 22 °C (72 °F) constants
• Facteur de déclassement : 1,05 (légère surévaluation)
• Dimensionnement standard appliqué

Les disjoncteurs VIOX utilisent des contacts en alliage argent-tungstène avec une conductivité thermique supérieure (410 W/m·K contre 385 W/m·K pour le cuivre pur). Cela réduit l'élévation de la température de contact de 8 à 12 °C sous charge continue, offrant ainsi une marge thermique intégrée. Cependant, les facteurs de déclassement requis par le code doivent toujours être appliqués pour la conformité.

Couple de serrage des bornes : le point de défaillance caché

L'analyse des défaillances sur le terrain révèle que un couple de serrage incorrect des bornes représente 30 à 40 % des défaillances prématurées des disjoncteurs dans les installations de recharge de VE — plus que tout autre facteur isolé. Les conséquences s'enchaînent :

Sous-couple (erreur la plus courante) :

1. Résistance de contact élevée à l'interface de la borne
2. Chauffage localisé (pertes I²R)
3. Oxydation des surfaces en cuivre
4. Augmentation supplémentaire de la résistance (boucle de rétroaction positive)
5. Dommages thermiques au boîtier du disjoncteur ou à la barre omnibus
6. Défaillance catastrophique ou risque d'incendie

Sur-couple :

1. Fissuration du boîtier du bornier (courant dans les boîtiers en polycarbonate)
2. Filetage dénudé dans les bornes en laiton
3. Déformation du conducteur entraînant un desserrage futur
4. Défaillance immédiate ou défaut latent

Spécifications de couple de serrage des bornes VIOX :

Valeur nominale du disjoncteur	Couple de serrage des bornes	Taille du conducteur
MCB 16-25A	2,0 N·m	2,5-10mm²
MCB 32-63A	2,5 N-m	6-16mm²
Disjoncteur miniature 80-125A	3,5 N-m	10-35mm²

Protocole d'installation :

1. Dénuder le conducteur à la longueur exacte indiquée sur l'étiquette du disjoncteur (généralement 12 mm)
2. Insérer complètement le conducteur dans la borne jusqu'à la butée du conducteur
3. Appliquer le couple progressivement à l'aide d'un tournevis calibré
4. Vérifier le couple avec un tournevis dynamométrique ou une clé dynamométrique
5. Effectuer une inspection visuelle : aucun dommage visible aux brins du conducteur
6. Revérifier le couple après 10 minutes (le cuivre se déforme légèrement à froid)

Préparer votre installation pour l'avenir

L'évolution rapide du marché des véhicules électriques fait de l'installation “adéquate” d'aujourd'hui le goulot d'étranglement de demain. Les installateurs prévoyants intègrent ces stratégies de préparation pour l'avenir :

Dimensionnement des câbles pour une mise à niveau future :

• L'installation de cuivre de 10 mm² pour un chargeur de 7 kW permet une future mise à niveau à 11 kW sans recâblage
• 16 mm² permet de passer à 22 kW (si le triphasé devient disponible)
• Dimensionnement des conduits : Minimum 32 mm (1,25″) pour trois conducteurs + terre
• Tire-fils : Toujours installer pour le remplacement futur des conducteurs

Planification de l'espace du panneau :

• Réserver un espace adjacent sur le rail DIN pour un deuxième circuit de chargeur
• Spécifier des panneaux de distribution avec une capacité de réserve de 30 à 40 %
• Documenter les calculs de charge en supposant des ajouts futurs
• Envisager des panneaux à bus divisé séparant les circuits de VE des charges domestiques

Intégration de disjoncteurs intelligents :

• Capacité de surveillance de l'énergie (mesure des kWh par circuit)
• Déclenchement/réinitialisation à distance pour les programmes de réponse à la demande
• Intégration avec les systèmes de gestion de l'énergie domestique (HEMS)
• Protocoles de communication : Modbus RTU, KNX ou propriétaire

Le coût supplémentaire des conducteurs surdimensionnés (6 mm² → 10 mm²) représente une augmentation de 30 à 40 % du coût des matériaux, mais élimine 100 % des coûts de main-d'œuvre de recâblage pour les mises à niveau futures, ce qui représente un retour sur investissement intéressant pour les installations dont la durée de vie prévue est de plus de 10 ans.

Référence rapide : Dimensionnement des disjoncteurs 7 kW vs 22 kW

Spécification	7 kW Monophasé	22 kW Triphasé
Tension d'alimentation	230V (CEI) / 240V (NEC)	400V triphasé (CEI) / 208V triphasé (NEC)
Courant absorbé par le chargeur	30,4A (230V) / 29,2A (240V)	31,7A par phase (400V) / 61A par phase (208V)
Facteur de charge continue	× 1,25 (règle des 125 %)	× 1,25 (règle des 125 %)
Minimum calculé	38 A	39,6A par phase
Calibre de disjoncteur recommandé	40A	40A
Nombre de pôles de disjoncteur requis	2P (NEC) / 1P+N (CEI)	3P ou 4P (avec neutre)
Type de DDR recommandé	Type B, 30mA	Type B, 30mA
Section de fil typique (cuivre)	6 mm² (≤20m) / 10 mm² (préparation pour l'avenir)	10 mm² ou 16 mm² par phase
Section de fil typique (aluminium)	10 mm² (≤20m) / 16 mm² (préparation pour l'avenir)	16 mm² ou 25 mm² par phase
Temps d'installation (heures)	3-5 heures	6-10 heures
Coût approximatif des matériaux	200-400 € (MCB+RCD+fil)	500-900 € (MCB 3P+DDR Type B+fil)
Application principale	Recharge résidentielle de nuit	Rotation rapide commerciale/flotte
Points de défaillance courants	Bornes sous-serrées, disjoncteur sous-dimensionné (32A), absence de DDR	Déséquilibre de phase, dimensionnement incorrect du disjoncteur (63A), chute de tension

5 erreurs coûteuses de dimensionnement des disjoncteurs

1. Adaptation du disjoncteur à l'ampérage du chargeur

L'erreur : Installation d'un disjoncteur de 32A pour un chargeur de 32A (7kW) ou sélection de la taille du disjoncteur basée uniquement sur le courant nominal indiqué sur la plaque signalétique du chargeur sans appliquer les facteurs de charge continue.

Pourquoi c'est incorrect : Cela ignore la différence fondamentale entre les charges intermittentes et continues. Un disjoncteur de 32A fonctionnant à 32A en continu subira une accumulation thermique dans ses contacts et sa lame bimétallique, entraînant un déclenchement intempestif en 60 à 90 minutes. Le disjoncteur est conçu pour supporter son courant nominal à un cycle de service de 80%, la charge continue des VE viole cette hypothèse.

(appliquant 0,23 kg de force « TRIP »). Défaillance prématurée du disjoncteur (durée de vie de 18 à 24 mois au lieu des 10 ans et plus prévus), dommages thermiques aux barres omnibus du panneau, risque potentiel d'incendie dû à des connexions surchauffées et clients frustrés subissant des interruptions de charge aléatoires. Les coûts de remplacement sur le terrain sont 3 à 5 fois supérieurs à l'installation initiale en raison des déplacements et des demandes de garantie.

2. Ignorer le facteur de charge continue

L'erreur : Calcul de la taille du disjoncteur requise en utilisant le courant absorbé par le chargeur sans multiplier par 1,25, ce qui entraîne des dispositifs de protection sous-dimensionnés qui répondent à la demande de courant immédiate mais manquent de marge thermique.

Pourquoi c'est incorrect : L'article 625.41 du NEC et la norme IEC 60364-7-722 exigent explicitement un dimensionnement de 125% pour les équipements de charge de VE, car la charge fonctionne en continu (> 3 heures). Il ne s'agit pas d'une marge de sécurité, mais d'un facteur de réduction obligatoire basé sur les tests thermiques des disjoncteurs sous charge soutenue. Ignorer cette étape viole les codes électriques et crée des risques thermiques latents.

(appliquant 0,23 kg de force « TRIP »). Inspections électriques échouées, garanties d'équipement annulées (la plupart des fabricants de chargeurs de VE spécifient des tailles de disjoncteur minimales dans les manuels d'installation) et augmentation de la responsabilité en matière d'assurance. Plus grave encore, les connexions fonctionnant aux limites thermiques se dégradent plus rapidement, créant des défauts à haute impédance qui se manifestent par des défaillances intermittentes, le type le plus difficile à diagnostiquer.

3. Surdimensionner “Juste pour être sûr”

L'erreur : Installation d'un disjoncteur de 63A ou 80A pour un chargeur de 7kW “pour éviter toute possibilité de déclenchement”, en pensant qu'un plus grand est toujours plus sûr et offre une capacité d'expansion future.

Pourquoi c'est incorrect : Les disjoncteurs surdimensionnés créent deux problèmes graves. Premièrement, ils violent coordination sélective—si un défaut se produit dans le chargeur, le disjoncteur surdimensionné peut ne pas se déclencher avant le disjoncteur du panneau principal, provoquant une panne de tout le panneau au lieu d'un arrêt de circuit isolé. Deuxièmement, les disjoncteurs plus grands permettent des courants de défaut plus élevés, augmentant l'énergie incidente d'arc électrique et nécessitant des EPI plus coûteux pour les travaux de maintenance.

(appliquant 0,23 kg de force « TRIP »). Augmentation des exigences d'étiquetage des risques d'arc électrique (NFPA 70E), primes d'assurance plus élevées pour les installations commerciales et responsabilité potentielle si le disjoncteur ne fournit pas une protection adéquate de l'équipement, car le point de déclenchement dépasse le courant de court-circuit nominal de l'équipement en aval. Le NEC interdit explicitement le surdimensionnement au-delà de la prochaine valeur nominale standard supérieure au minimum calculé.

4. Utilisation de disjoncteurs de qualité résidentielle pour les installations commerciales

L'erreur : Spécification de MCB standard de capacité de coupure de 10kA pour les installations de chargeurs commerciaux de 22kW sans évaluer le courant de défaut disponible au point d'installation, en particulier dans les bâtiments commerciaux avec de grands transformateurs et une distribution à faible impédance.

Pourquoi c'est incorrect : Les systèmes électriques commerciaux présentent généralement des courants de défaut disponibles plus élevés (15kA-25kA) que les systèmes résidentiels (5kA-10kA) en raison de transformateurs de service plus grands et de conducteurs plus lourds avec une impédance plus faible. Un disjoncteur avec une capacité de coupure (Icu) insuffisante peut tomber en panne de manière catastrophique lors d'un court-circuit, pouvant provoquer une explosion et un incendie au lieu d'interrompre le défaut en toute sécurité.

(appliquant 0,23 kg de force « TRIP »). Explosion du disjoncteur lors de conditions de défaut, dommages collatéraux importants au panneau et à l'équipement adjacent, risque d'incendie électrique et exposition à une responsabilité grave. Les installations industrielles et commerciales nécessitent des calculs de courant de défaut conformément à NEC 110.24 ou IEC 60909, avec des disjoncteurs sélectionnés pour dépasser le courant de défaut disponible calculé d'une marge de sécurité minimale de 25%.

5. Oublier la protection RCD

L'erreur : Installation d'uniquement un MCB pour la protection du chargeur de VE sans ajouter le RCD (RCCB) requis pour la détection des fuites à la terre, souvent en raison de la pression des coûts ou de l'incompréhension que la “protection intégrée” du chargeur est suffisante.

Pourquoi c'est incorrect : Les MCB détectent les surintensités, ils mesurent l'amplitude totale du courant et se déclenchent lorsqu'elle dépasse la valeur nominale. Ils ne fournissent aucune protection contre le courant de fuite à la terre, qui se produit lorsque le courant trouve un chemin involontaire vers la terre (potentiellement à travers une personne). Les chargeurs de VE présentent des risques d'électrocution uniques en raison du châssis conducteur exposé, du routage des câbles extérieurs et des courants de défaut CC qui peuvent saturer les RCD standard.

(appliquant 0,23 kg de force « TRIP »). Risque d'électrocution mortelle en cas de défaillance de l'isolation, inspection électrique échouée (la protection RCD est obligatoire dans la plupart des juridictions pour les prises de courant et la charge de VE conformément à IEC 60364-7-722 / NEC 625.22), couverture d'assurance annulée et exposition à une responsabilité grave. Plus important encore, il s'agit du seul mode de défaillance où la réduction des coûts se traduit directement par un risque pour la sécurité des personnes, ce qui n'est pas acceptable dans les installations professionnelles.

Conclusion : Dimensionnement pour la longévité du système

La règle de charge continue de 125% n'est pas une marge de sécurité arbitraire, c'est le résultat de décennies de tests thermiques démontrant comment les composants électriques se comportent sous un fonctionnement à courant élevé soutenu. Les installateurs qui la considèrent comme facultative créent des systèmes qui semblent fonctionner initialement mais se dégradent rapidement, manifestant des défaillances au bout de 18 à 36 mois, lorsque la couverture de garantie expire généralement et que le diagnostic des défauts devient complexe.

Un dimensionnement correct du disjoncteur pour l'infrastructure de charge de VE va au-delà de la simple correspondance d'ampérage pour englober :

• Gestion thermique : La prise en compte de l'accumulation de chaleur en service continu dans tous les composants du système
• Conformité au code : Le respect des exigences NEC/IEC qui existent spécifiquement pour prévenir les défaillances sur le terrain
• Configuration de phase : Comprendre les principes fondamentaux de la distribution d'énergie monophasée et triphasée
• Protection multicouche : Combiner la protection contre les surintensités (MCB/MCCB) avec la protection contre les fuites à la terre (RCD)
• Qualité de l'installation : Appliquer un couple de serrage approprié aux bornes et des facteurs de réduction

VIOX Electric conçoit des équipements de protection de circuit pour les applications en service continu réelles, intégrant des contacts en alliage d'argent, une dissipation thermique améliorée et un étalonnage de déclenchement de précision qui surpasse les disjoncteurs de base dans les scénarios de charge soutenue. Mais même les meilleurs composants tombent en panne lorsqu'ils sont mal appliqués, le système n'est aussi fiable que sa décision de dimensionnement la plus faible.

Pour des conseils spécifiques au projet sur la sélection des disjoncteurs, l'évaluation de la capacité du panneau ou la navigation dans des installations complexes multi-chargeurs, l'équipe d'ingénierie technique de VIOX fournit un support d'application gratuit. Contactez nos architectes de solutions avec les spécifications de votre projet pour des recommandations de système de protection personnalisées, étayées par une analyse thermique et des calculs de courant de défaut.

Foire Aux Questions

Puis-je utiliser un disjoncteur de 32A pour une borne de recharge de véhicule électrique de 7kW (32A) ?

Non. Bien qu'un chargeur de 7kW à 230V consomme environ 30,4A, la règle de charge continue de 125% du NEC exige que le disjoncteur soit dimensionné à au moins 30,4A × 1,25 = 38A. La prochaine taille de disjoncteur standard est 40A. L'utilisation d'un disjoncteur de 32A entraînera un déclenchement thermique pendant les sessions de charge prolongées, généralement en 60 à 90 minutes, car le disjoncteur fonctionne à 100% de sa capacité nominale en continu plutôt qu'au cycle de service de 80% conçu. Cette erreur de dimensionnement est la cause la plus fréquente de défaillance prématurée du disjoncteur dans les installations de VE résidentielles.

Quelle est la différence entre MCB et MCCB pour la charge de VE ?

MCB (Miniature Circuit Breakers) sont des dispositifs à déclenchement fixe dimensionnés jusqu'à 125A avec une capacité de coupure de 6kA-25kA, idéaux pour la charge de VE résidentielle et commerciale légère (chargeur unique de 7kW-22kW). Ils sont rentables, compacts et suffisants pour la plupart des installations. MCCB (disjoncteurs à boîtier moulé) offrent des réglages de déclenchement réglables, une capacité de coupure plus élevée (jusqu'à 150kA) et des valeurs nominales jusqu'à 2500A, ce qui les rend nécessaires pour les installations multi-chargeurs, les environnements difficiles ou l'intégration du système de gestion de bâtiment. Pour un chargeur unique standard de 22kW, un MCB est adéquat ; passez à MCCB lors du déploiement de 3+ chargeurs ou nécessitant des protocoles de communication. Consultez notre comparaison du temps de réponse MCCB vs MCB pour une analyse détaillée des performances.

Ai-je besoin d'un disjoncteur quadripolaire pour un chargeur de 22 kW ?

Cela dépend de la configuration de votre système et des codes électriques locaux. Un disjoncteur 3 pôles (3P) protège les trois conducteurs de phase (L1, L2, L3) et est suffisant dans les systèmes où le neutre transporte un courant minimal sous charge équilibrée, typique dans les systèmes triphasés purs. Un disjoncteur 4 pôles (4P) ajoute une protection du neutre et est requis lorsque : (1) les codes locaux exigent la commutation du neutre (courant sur les marchés UK/IEC), (2) le chargeur nécessite un neutre pour les circuits auxiliaires de 230V, ou (3) un courant de neutre important est attendu d'une charge déséquilibrée. La plupart des installations commerciales de 22kW sur les marchés IEC utilisent des disjoncteurs 4P ; les installations NEC utilisent plus couramment 3P avec un conducteur neutre séparé. Vérifiez toujours les spécifications du fabricant du chargeur et les exigences du code local.

Pourquoi mon chargeur de 7 kW continue-t-il de faire disjoncter un disjoncteur de 32 A ?

Il s'agit d'un cas d'école de sélection de disjoncteur sous-dimensionné. Le déclenchement thermique se produit parce que le disjoncteur fonctionne à 100% de sa valeur nominale en service continu (consommation de 30,4A sur un disjoncteur de 32A), ce qui provoque l'accumulation de chaleur dans l'élément de déclenchement bimétallique plus rapidement qu'elle ne se dissipe. Les disjoncteurs sont conçus pour transporter 80% de leur courant nominal en continu ; dépasser cette valeur provoque un déclenchement de surcharge thermique, pas un défaut de surintensité, mais une activation de la protection basée sur la température. La solution consiste à passer à un Disjoncteur de 40 A (30,4A × 1,25 = 38A, arrondi à la taille standard suivante de 40A), ce qui permet à la même charge de 30,4A de fonctionner à 76% de la capacité du disjoncteur, bien dans l'enveloppe de service continu. Vérifiez le dimensionnement des fils (6mm² minimum) avant de mettre à niveau la valeur nominale du disjoncteur.

Puis-je installer plusieurs chargeurs de VE sur un seul circuit ?

Généralement non—chaque chargeur de VE doit avoir un circuit dédié avec un disjoncteur et des conducteurs de taille appropriée. Les principales raisons : (1) NEC 625.41 traite les chargeurs de VE comme des charges continues nécessitant un dimensionnement de 125% ; la combinaison des charges nécessiterait des disjoncteurs d'une taille impraticable, (2) la charge simultanée de plusieurs véhicules créerait un courant élevé soutenu dépassant les valeurs nominales typiques des circuits, (3) l'isolation des défauts est compromise, un problème avec un chargeur met hors service plusieurs points de charge. Exception: Les installations utilisant Systèmes de gestion de l'alimentation des véhicules électriques peuvent partager la capacité électrique en contrôlant séquentiellement le fonctionnement du chargeur, empêchant les charges de pointe simultanées. Ces systèmes nécessitent des contrôleurs de gestion de charge spécialisés et doivent être conçus conformément à NEC 625.42. Pour les installations résidentielles à double chargeur, deux circuits dédiés sont la pratique courante.

Quel type de DDR (dispositif différentiel résiduel) me faut-il pour la recharge de véhicules électriques ?

RCD de type B (sensibilité de 30mA) est la protection recommandée pour toutes les installations de charge de VE. Contrairement aux RCD de type A standard qui détectent uniquement les courants de défaut AC, les RCD de type B détectent à la fois les courants de défaut AC et DC, ce qui est essentiel car les chargeurs embarqués de VE utilisent des redresseurs qui peuvent générer des courants de fuite DC. Les défauts DC peuvent saturer le noyau magnétique des RCD de type A, les rendant inefficaces et créant des risques d'électrocution non détectés. La norme IEC 61851-1 (norme de charge de VE) exige spécifiquement la détection de défauts DC de type B ou équivalente. Bien que les RCD de type B coûtent 3 à 5 fois plus cher que les RCD de type A, ils sont non négociables pour la conformité en matière de sécurité des personnes. Certains fabricants proposent des modules RCD-DD (détection de défauts DC) comme alternatives moins coûteuses, mais vérifiez l'acceptation du code local. Pour une comparaison complète des RCD de type B vs type A vs type EV, consultez notre guide de sélection RCCB pour la charge de VE.

Comment puis-je calculer la taille du disjoncteur pour un ampérage de chargeur personnalisé ?

Suivez ce processus en quatre étapes pour toute borne de recharge pour VE : (1) Déterminer le courant de charge : Diviser la puissance par la tension. Exemple : Borne de recharge de 11 kW à 240 V → 11 000 W ÷ 240 V = 45,8 A. (2) Appliquer le facteur de charge continue de 125 % : Multiplier le courant de charge par 1,25. Exemple : 45,8 A × 1,25 = 57,3 A. (3) Arrondir à la taille de disjoncteur standard supérieure : Conformément à la norme NEC 240.6(A), les tailles standard sont 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 A… Exemple : 57,3 A est arrondi à Disjoncteur de 60 A. (4) Vérifier l'ampérage du fil : S'assurer que les conducteurs sont dimensionnés pour au moins la taille du disjoncteur. Exemple : Un disjoncteur de 60 A nécessite un cuivre de calibre 6 AWG (75 °C) minimum. Pour les bornes de recharge triphasées, effectuer les calculs par phase : 22 kW à 400 V triphasé → 22 000 W ÷ (√3 × 400 V) = 31,7 A par phase × 1,25 = 39,6 A → Disjoncteur de 40 A. Toujours appliquer le facteur de 125 % une seule fois — ne pas multiplier deux fois.
