چرا جداکننده‌های DC خورشیدی داغ می‌کنند یا می‌سوزند: راهنمای بازرسی

یک ایزولاتور DC خورشیدی که به‌طور غیرعادی داغ، تغییر رنگ داده، تغییر شکل یافته، صدای جرقه می‌دهد، دود می‌کند، سوخته یا ذوب شده است، باید به عنوان تجهیزات الکتریکی معیوب تلقی شود. آن را باز نکنید، سفت نکنید یا برای بررسی اینکه آیا مشکل دوباره ظاهر می‌شود، به کارکرد آن ادامه ندهید. افراد را دور نگه دارید، از دستورالعمل‌های اضطراری مستند سایت یا سیستم پیروی کنید و هماهنگی‌های لازم را برای ارزیابی توسط یک برق‌کار متخصص PV انجام دهید. در صورت وجود دود، شعله یا خطر آتش‌سوزی فوری، به مکان امن بروید و با خدمات اضطراری تماس بگیرید.

دلایل اصلی که خانواده‌ها باید بررسی کنند عبارتند از: اتصالات با مقاومت بالا، نفوذ آب و خوردگی، ولتاژ/جریان/وظیفه یا آرایش اتصال نامناسب، آسیب به کنتاکت‌ها یا مکانیزم کلیدزنی، و گرمای ناشی از خطای کابل یا کانکتور مجاور. آسیب قابل مشاهده نشان می‌دهد که گرما در کجا ظاهر شده است؛ اما به تنهایی ثابت نمی‌کند که خرابی از کجا شروع شده است.

نکات کلیدی

• یک ایزولاتور DC سوخته یا ذوب‌شده، شرایطی برای تعویض و بررسی است، نه یک کار معمول سفت کردن اتصالات.
• هادی‌های آرایه PV می‌توانند هر زمان که نور به ماژول‌ها می‌رسد، برق‌دار باقی بمانند. چرخاندن دسته به حالت OFF باعث نمی‌شود که تمام هادی‌های داخل محفظه ایمن شوند.
• گرم شدن موضعی ترمینال معمولاً در وهله اول به یک اتصال با مقاومت بالا، مشکل در آماده‌سازی هادی، ترمینال ناسازگار یا خوردگی اشاره دارد، اما علت اصلی دقیق باید تأیید شود.
• آب می‌تواند باعث خوردگی ترمینال‌ها و کنتاکت‌ها شود، سطح مؤثر انتقال جریان را کاهش دهد و مقاومت را افزایش دهد. درجه IP جایگزین گلند نصب‌شده به صورت نادرست، واشر آسیب‌دیده، ورودی نامناسب یا مشکل میعان نمی‌شود.
• ایجاد قوس الکتریکی در حین کار می‌تواند نشان‌دهنده آسیب به کنتاکت‌ها، عمل کلیدزنی ناقص، توپولوژی اتصال نادرست یا کلیدی باشد که برای وظیفه واقعی DC در سیستم PV مناسب نیست.
• یک ایزولاتور DC یک دستگاه کلیدزنی و ایزولاسیون دستی است. اگر “کار نمی‌کند”، انتظار نداشته باشید که مانند یک کلید مدار عمل قطع (Trip) را انجام دهد؛ تشخیص دهید که آیا عمل نمی‌کند، در موقعیت خود باقی نمی‌ماند، در قطع کردن مدار ناتوان است، مقاومت غیرعادی دارد یا از نظر مکانیکی خراب شده است.

برای هدف عادی و محدوده عملکرد دستگاه، به کلید ایزولاتور جریان مستقیم (DC) چیست.

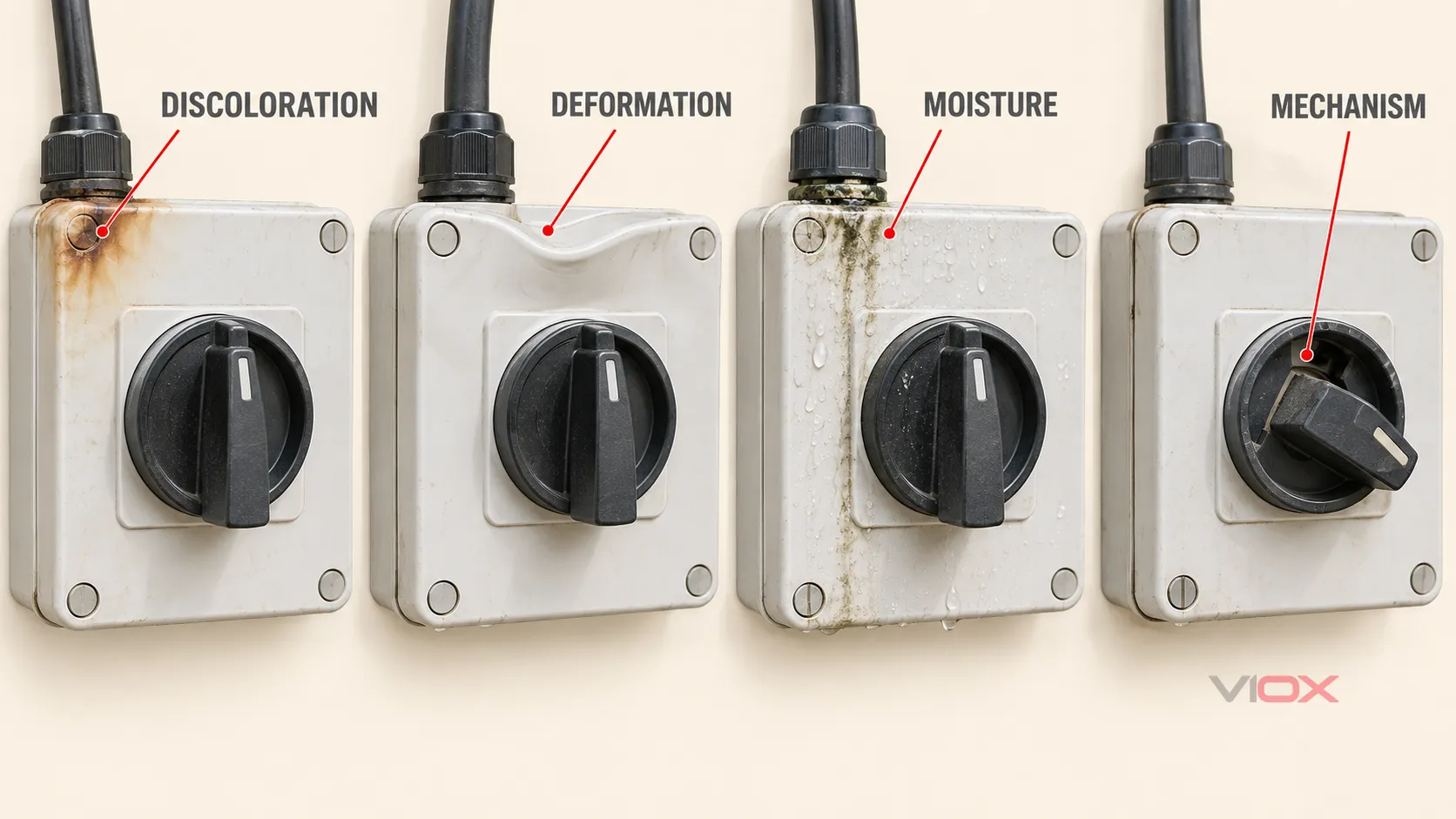

جدول عیب‌یابی ایزولاتور DC

از این جدول برای سازماندهی مشاهدات استفاده کنید، نه برای صدور مجوز کار بر روی تجهیزات برق‌دار. “بازرسی تخصصی” به معنای کاری است که تحت رویه ایمن جداسازی (safe-isolation) قابل اجرا، با در دسترس بودن دستورالعمل‌های دقیق محصول و قوانین محلی الکتریکی انجام می‌شود.

علامت	علل احتمالی	شواهد ایمن جهت جمع‌آوری	بررسی‌های فرد متخصص	اقدام پیشنهادی
ناحیه ترمینال سیاه شده یا تغییر رنگ موضعی	اتصال شل یا آسیب‌دیده؛ جای‌گذاری ناقص هادی؛ کابل‌شو، سرسیم، کلاس هادی یا ترمینال اشتباه؛ خوردگی	عکس‌برداری از نمای بیرونی، موقعیت، زمان، وضعیت بار، بو یا صدا—بدون باز کردن یا لمس محفظه	ایجاد شرایط کار ایمن؛ بررسی آماده‌سازی هادی، ترمینال و عایق مجاور؛ مقایسه گشتاور نصب ثبت‌شده و قطعات با دستورالعمل‌های دقیق	قطعات آسیب‌دیده بر اثر حرارت را تعویض کرده و ترمینال‌بندی را با قطعات سازگار مجدداً انجام دهید؛ صرفاً به سفت کردن مجدد مجموعه‌ای که کربنیزه یا نرم شده است، اکتفا نکنید
محفظه تاب‌خورده، تاول‌زده یا ذوب‌شده	گرمایش مقاومتی موضعی پایدار؛ دستگاه دارای اضافه‌بار یا کاهش ظرفیت نادرست؛ اتصال مجاور داغ؛ آسیب به کنتاکت	از تغییر شکل و وضعیت کابل/کانکتور مجاور از فاصله‌ای ایمن عکس‌برداری کنید	منشأ حرارت را تعیین کنید؛ جریان کاری، شرایط محیطی/محفظه، رتبه‌بندی‌های DC، چرخه کاری، وضعیت هادی و اتصالات مجاور را بررسی کنید	تجهیزات آسیب‌دیده را از مدار خارج کنید؛ پیش از راه‌اندازی مجدد، تجهیزات آسیب‌دیده را تعویض کرده و علت اصلی بروز مشکل را برطرف کنید
صدای ترق‌وتروق، جرقه یا قوس الکتریکی در حین کار	کنتاکت‌های فرسوده یا آلوده؛ عملکرد کلیدزنی ناقص؛ آرایش قطب اشتباه؛ ولتاژ/جریان/چرخه کاری فراتر از ظرفیت اعلام‌شده؛ نقص خاص مدل	عملیات را تکرار نکنید؛ وضعیت دسته و شرایط رویداد را از یک موقعیت ایمن ثبت کنید	از مدل و هرگونه دستورالعمل فراخوانی پیروی کنید؛ نمودار اتصال، استفاده از پل، دسته‌بندی کارکرد/بهره‌برداری DC، حداکثر ولتاژ/جریان PV و وضعیت مکانیزم را بررسی کنید	در صورت آسیب‌دیدگی یا مشکوک بودن، استفاده از دستگاه را متوقف کرده و آن را تعویض کنید؛ خطاهای انتخاب یا توپولوژی را پیش از برق‌دار کردن اصلاح کنید
قطرات آب، میعان، خوردگی یا لکه‌دار شدن	خرابی آب‌بند یا گلند؛ ورودی کابل نامناسب؛ محفظه آسیب‌دیده؛ مشکل زهکشی مجرا؛ چرخه‌های حرارتی و میعان	شواهد بیرونی از رد آب، بدنه ترک‌خورده، گلند شل، پوشش مفقود یا مسیر مجرا	سیستم ورودی، واشرها، نقاط نصب، یکپارچگی محفظه، میزان خوردگی، زهکشی و الزامات نصب مربوطه را بازرسی کنید	تجهیزات آلوده یا خورده‌شده را تعویض کنید؛ مسیر ورود آب را تعمیر کرده و حفاظت محفظه مورد نیاز را بازیابی کنید
سفت، شل یا شکسته بودن دسته، عدم قفل‌شدن یا نامشخص بودن وضعیت آن	آسیب ناشی از اشعه UV/ضربه؛ فرسودگی مکانیکی؛ تغییر شکل حرارتی؛ نقص در کنتاکت داخلی/مکانیزم	به وضعیت و شرایط ظاهری مکانیکی توجه کنید؛ از اعمال فشار به دسته خودداری نمایید	عملکرد مکانیزم را با دستورالعمل‌های دقیق مقایسه کنید؛ وضعیت کنتاکت را تنها تحت یک روش کار ایمن و کنترل‌شده بررسی نمایید	ایزولاتور را تعویض کنید؛ مگر اینکه سازنده صراحتاً روشی ارائه داده باشد، از تغییر، روغن‌کاری، سوراخ‌کاری یا اعمال فشار به مکانیزم عملکردی خودداری کنید
تولید برق خورشیدی قطع شده اما آسیب ظاهری مشهودی وجود ندارد	باز بودن کنتاکت؛ خرابی ترمینال؛ نقص در کابل یا کانکتور؛ نقص در اینورتر یا سیستم که به ایزولاتور مربوط نیست	پیام‌های اینورتر، زمان، وضعیت آب‌وهوا و اینکه آیا قطعی متناوب است را ثبت کنید—بدون اینکه تجهیزات DC را باز کنید	تست سیستماتیک برای تفکیک عوامل مربوط به آرایه، کابل، کانکتور، ایزولاتور و اینورتر	علت تاییدشده را تعمیر کنید؛ ایزولاتور را صرفاً به دلیل توقف تولید برق تعویض نکنید
ایزولاتور ظاهر نرمالی دارد اما بسیار داغ‌تر از تجهیزات مشابه است	اتصال با مقاومت بالا در مراحل اولیه؛ بارگذاری نامتوازن؛ فرسودگی کنتاکت؛ گرمایش خورشیدی خارجی؛ خطای اندازه‌گیری	فقط مشاهده بدون تماس؛ شرایط عملیاتی و جوی را حفظ کنید	ترموگرافی تخصصی یا اندازه‌گیری دما با استفاده از روش ایمن؛ نقاط معادل را تحت بار مشابه مقایسه کرده و ضریب تابش و جذب گرمای خورشیدی را در نظر بگیرید	اختلاف دمای غیرعادی را بررسی کنید؛ از محدودیت‌های اعلام‌شده توسط سازنده و شواهد استفاده کنید، نه از یک آستانه دمایی کلی در اینترنت

چرا افزایش جزئی مقاومت می‌تواند منجر به سوختن ایزولاتور DC شود

جریان عبوری از مقاومت، گرما تولید می‌کند. در یک اتصال، رابطه اساسی به شرح زیر است:

P = I²R

این بدان معنا نیست که یک تکنسین میدانی می‌تواند وضعیت یک ترمینال را تنها از روی یک عدد دمای خوانده‌شده محاسبه کند. این موضوع توضیح می‌دهد که چرا یک افزایش کوچک و موضعی در مقاومت، هنگام عبور جریان برای چندین ساعت، می‌تواند اهمیت داشته باشد.

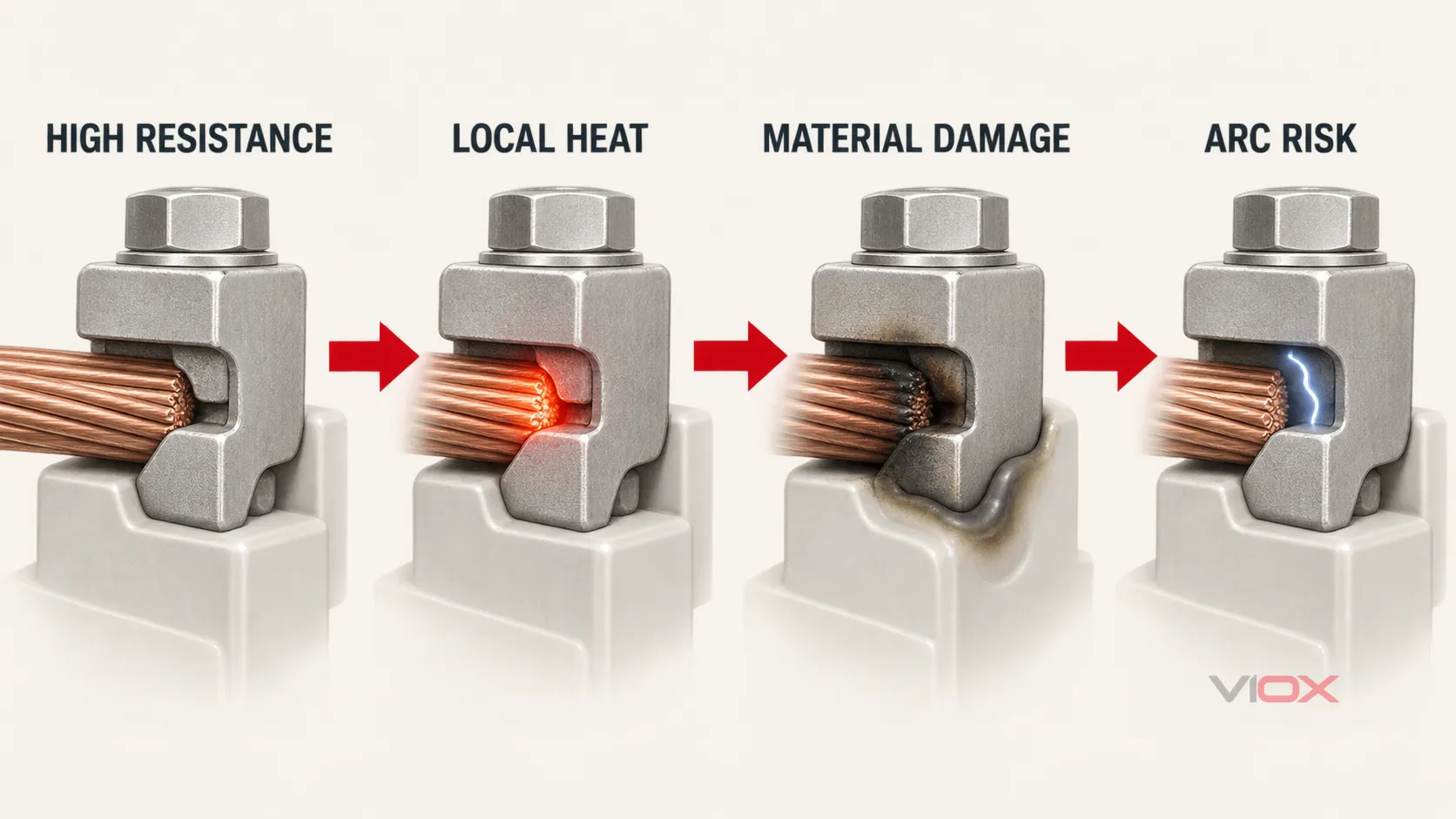

یک مسیر تشدید رایج عبارت است از:

1. یک اتصال شل، آلوده، خورده‌شده، آسیب‌دیده یا نامناسب، سطح تماس مؤثر را کاهش می‌دهد.
2. مقاومت موضعی افزایش یافته و باعث ایجاد گرمای متمرکز می‌شود.
3. گرما باعث تسریع اکسیداسیون، نرم شدن پلیمر مجاور، کاهش فشار تماس یا آسیب بیشتر به سطح تماس می‌شود.
4. مقاومت و دما دوباره افزایش می‌یابند و یک چرخه خرابی تقویت‌شونده ایجاد می‌کنند.
5. مدار ممکن است به صورت باز قطع شود، کنتاکت‌ها ممکن است جوش بخورند، عایق ممکن است کربنیزه شود یا یک قوس الکتریکی تشکیل گردد. در بدترین حالت، مواد قابل اشتعال مجاور ممکن است مشتعل شوند.

سازمان Energy Safe Victoria شناسایی کرده است که آسیب‌دیدگی ناشی از آب و اتصالات شل کابل‌های ولتاژ پایین در داخل محفظه‌های ایزولاتور DC، از دلایل اصلی ناایمن بودن سیستم‌های PV ممیزی‌شده هستند. تحلیل منتشرشده توسط این سازمان همچنین توضیح می‌دهد که چگونه خوردگی می‌تواند سطح تماس را کاهش داده، مقاومت را افزایش دهد، باعث ذوب شدن کنتاکت شود و در برخی شرایط منجر به آتش‌سوزی گردد. این شواهد، زنجیره خرابی را تأیید می‌کنند؛ اما ثابت نمی‌کنند که هر ایزولاتور سوخته‌ای، علت ریشه‌ای یکسانی دارد.

شش دسته از علل ریشه‌ای برای بررسی

۱. سربندی‌های کابل با مقاومت بالا

گرم شدن ترمینال اغلب یک مشکل در محل اتصال است تا یک مشکل ساده “جریان بیش از حد”. عوامل احتمالی شامل سفت کردن ناکافی یا بیش از حد، رشته‌های آسیب‌دیده، وارد نشدن کامل هادی، گیر کردن عایق در ناحیه کلمپ، استفاده از فرول یا کابل‌شو نامناسب، نوع هادی خارج از محدوده اعلام‌شده برای ترمینال، یا انتقال تنش از کابل به ترمینال است.

گشتاور صحیح، مقداری است که در دستورالعمل‌های دقیق محصول برای ترمینال و هادی مربوطه ذکر شده است—نه یک مقدار کلی که از کلید دیگری کپی شده باشد. همچنین، اعمال گشتاور پس از داغ شدن بیش از حد، درمان محسوب نمی‌شود: هنگامی که یک ترمینال، هادی، نگهدارنده کنتاکت یا محفظه تغییر رنگ داده، نرم شده، دچار خوردگی حفره‌ای یا کربنیزه شده باشد، سفت کردن مجدد ممکن است نشانه را پنهان کند در حالی که مواد آسیب‌دیده همچنان در سرویس باقی می‌مانند.

راهنمای نصب‌کنندگان سازمان Energy Safe Victoria به‌طور مشخص به نصب‌کنندگان می‌گوید که ترمینال‌ها، از جمله ترمینال‌های لینک‌های پل‌زن را طبق الزامات سازنده سفت کنند و اطمینان حاصل کنند که هادی‌های چندرشته‌ای به‌درستی مهار شده‌اند. VIOX راهنمای اتصال ایزولاتور DC می‌تواند به توضیح توپولوژی عادی کمک کند، اما نمودار مدل دقیق همچنان مرجع اصلی است.

۲. نفوذ آب، میعان و خوردگی

آب می‌تواند از طریق گلند نامناسب یا نصب‌شده به شکل نادرست، نفوذ غیرمجاز به محفظه، واشر آسیب‌دیده، بدنه ترک‌خورده، مسیر کابل یا مجرای نامناسب، یا چرخه‌های فشار و میعان وارد شود. خوردگی در یک ترمینال یا کنتاکت کلید می‌تواند مقاومت را افزایش دهد، حتی زمانی که ظاهر بیرونی محفظه در ابتدا سالم به نظر برسد.

راهنمای ایزولاتور DC فتوولتائیک (PV) سازمان Energy Safe Victoria بر حفظ درجه حفاظت IP اعلام‌شده، استفاده از نقاط ورود و نصب سازنده، اجتناب از ورود کابل از سطح بالایی، فراهم کردن گلندهای مناسب و مهار کشش هادی، و رسیدگی به زهکشی یا میعان در صورت نیاز تأکید می‌کند. این‌ها الزامات و راهنمایی‌های استرالیا هستند؛ نصاب‌ها در بازارهای دیگر باید از آیین‌نامه و دستورالعمل‌های سازنده خود پیروی کنند.

برای بررسی دقیق‌تر در مورد قرارگیری در معرض اشعه UV، مواد محفظه، ورود کابل و آسیب‌های محیط بیرونی، مطالعه کنید چرا ایزولاتورهای فضای باز دچار خرابی می‌شوند.

۳. عدم تطابق ولتاژ، جریان، وظیفه یا کاهش توان (Derating)

یک کلید ممکن است دارای علامت آمپر آشنایی باشد اما همچنان برای مدار PV واقعی نامناسب باشد. در انتخاب باید حداکثر ولتاژ DC تحت شرایط طراحی سیستم، جریان هر رشته و هر مسیر موازی، آرایش قطب‌های اعلام‌شده، وظیفه قطع بار یا دسته‌بندی بهره‌برداری، محفظه و شرایط محیطی، و کاهش توان (Derating) قابل اعمال در نظر گرفته شود.

قوس‌های DC برخلاف قوس‌های AC، در هر نیم‌سیکل از نقطه صفر جریان عبور نمی‌کنند. بنابراین، کلید و آرایش اتصال باید برای وظیفه DC مربوطه طراحی و اعلام شده باشند. دستگاهی که بر اساس رتبه‌بندی AC، پیکربندی قطب متفاوت یا دسته‌بندی بهره‌برداری نامرتبط انتخاب شده باشد، ممکن است عملکرد قطع مورد انتظار را ارائه ندهد.

از راهنمای رتبه‌بندی ایزولاتور DC برای شناسایی اسناد و علائمی که باید بررسی شوند. توانایی قطع یک محصول را تنها از روی رتبه‌بندی جریان آن استنباط نکنید.

۴. آرایش قطب یا توپولوژی اتصال نادرست

برخی از ایزولاتورهای DC در سیستم‌های PV از چندین کنتاکت در یک آرایش سری یا مدار تعریف‌شده توسط سازنده استفاده می‌کنند تا به عملکرد DC اعلام‌شده خود دست یابند. یک اتصال جایگزین که از نظر بصری قابل قبول به نظر می‌رسد، ممکن است از نظر الکتریکی اشتباه باشد. استفاده نادرست از قطب‌ها ممکن است باعث تمرکز تنش بر روی تعداد کمتری از کنتاکت‌ها، از کار افتادن مسیر کنترل قوس مورد نظر یا باقی ماندن یک مسیر برق‌دار غیرمنتظره شود.

هیچ قانون جهانی ایمنی برای رنگ‌بندی بر اساس ترمینال یا اینکه “همه ایزولاتورهای چهار قطبی به یک روش سیم‌کشی می‌شوند” وجود ندارد. نمودار مدل دقیق، الزامات قطبیت در صورت ذکر، آرایش پل‌ها، محدودیت‌های جهت جریان در صورت ذکر و طراحی نصب را بررسی کنید. یک نمودار مفهومی اینترنتی، مرجع اجرایی محسوب نمی‌شود.

۵. آسیب به کنتاکت یا مکانیزم عملکرد

کنتاکت‌های حفره‌دار، آلوده، جوش‌خورده، ناهم‌تراز یا ناقص بسته شده می‌توانند داغ شده یا جرقه بزنند. مکانیزم کند، آسیب‌دیده، مسدود شده یا ناقص عمل کرده نیز می‌تواند کلید را در وضعیت ناایمن قرار دهد. فراخوان‌های محصول نشان می‌دهند که برخی از خطاهای داخلی خاصِ مدل‌ها باعث داغ شدن بیش از حد، جرقه یا آتش‌سوزی شده‌اند؛ این اطلاعیه‌ها مربوط به محصولات نام‌برده هستند و نباید به تمام ایزولاتورهای DC تعمیم داده شوند.

اگر مدلی مشمول فراخوان یا هشدار مراجع ذی‌صلاح است، دقیقاً طبق آن اطلاعیه عمل کنید. برخی از اطلاعیه‌های رسمی فراخوان به‌طور مشخص به مالکان دستور می‌دهند که از ایزولاتور DC استفاده نکنند و در عوض از روش خاموش‌سازی سیستم که ذکر شده است، استفاده نمایند. هرگز دستگیره مشکوک را مکرراً نچرخانید تا “تست” کنید که آیا هنوز کار می‌کند یا خیر.

۶. حرارت ناشی از خارج ایزولاتور

ذوب شدن محفظه لزوماً به این معنی نیست که ایزولاتور منشأ خطا بوده است. یک کانکتور PV نامتناسب در نزدیکی، کابل آسیب‌دیده، اتصال خارجی شل، ترمینال اینورتر یا اتصال جعبه ترکیبی (combiner-box) می‌تواند گرما یا جرقه‌ای ایجاد کند که به کلید سرایت نماید.

بازرسی باید الگوی حرارتی و مسیر الکتریکی فراتر از محفظه آسیب‌دیده را دنبال کند. تعویض تنها ایزولاتور در حالی که کابل، کانکتور، تکیه‌گاه، آب‌بندی یا نقص طراحیِ منشأ خطا باقی بماند، منجر به تکرار حادثه می‌شود.

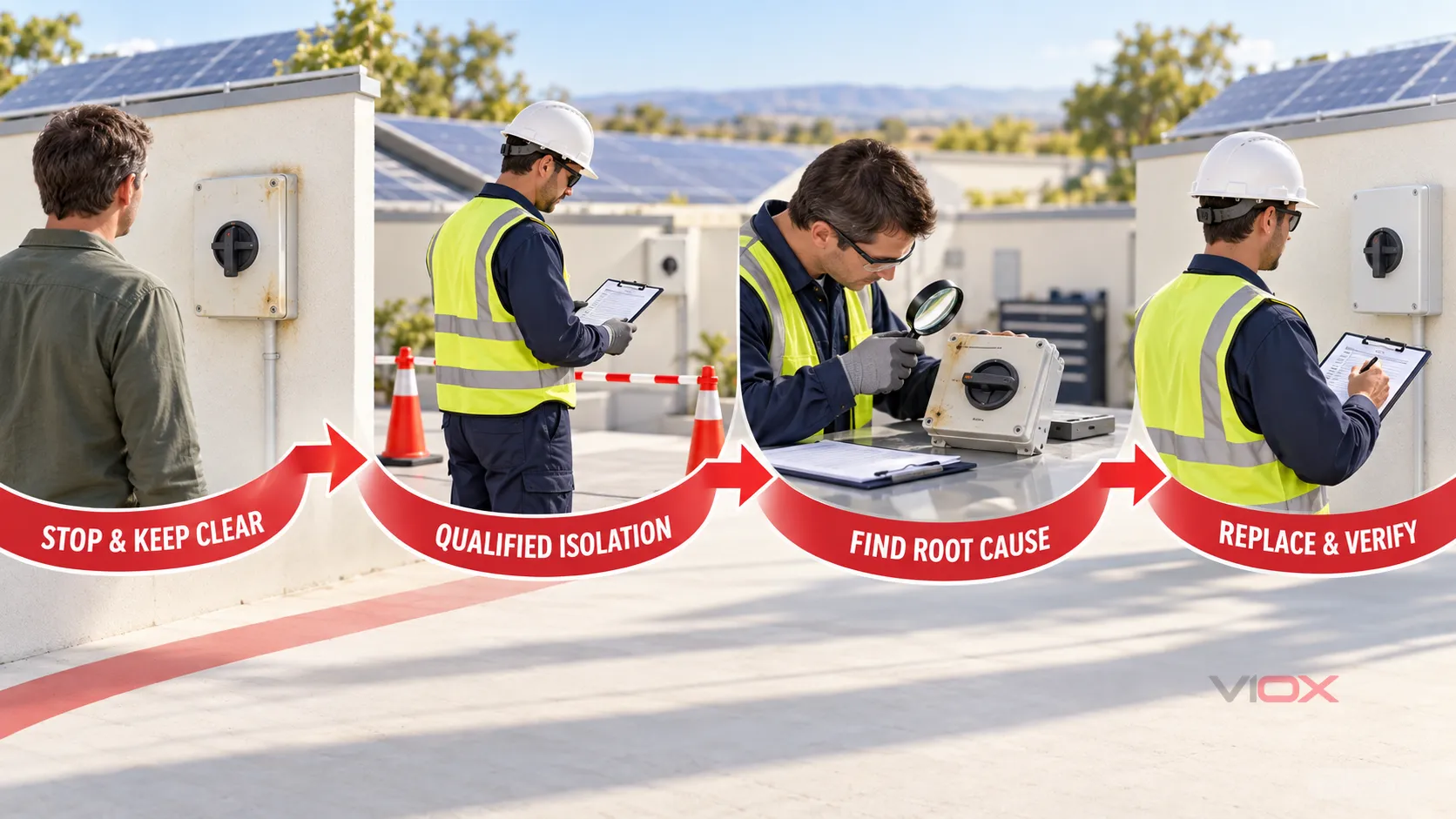

آنچه مالک می‌تواند مشاهده کند و آنچه نیازمند برق‌کار PV است

مالک یا اپراتور سایت می‌تواند بدون لمس یا باز کردن تجهیزات، شواهد خارجی را ثبت کند:

• دود، بو، صدای غیرعادی، تغییر رنگ، تغییر شکل، رد آب، پلاستیک ترک‌خورده یا تغییر وضعیت دسته کلید؛;
• هشدارهای اینورتر یا قطع تولید برق؛;
• زمان، وضعیت آب‌وهوا، شرایط بهره‌برداری و تعمیرات یا طوفان اخیر؛ و
• عکس‌های واضح گرفته‌شده از فاصله ایمن.

درپوش را برندارید، برای تشخیص دما بدنه را لمس نکنید، به دسته کلید فشار وارد نکنید، از آب استفاده نکنید، گلند را سفت نکنید یا کانکتور PV را جدا نکنید. ماژول‌های PV هر زمان که در معرض نور باشند DC تولید می‌کنند و سمت آرایه حتی پس از خاموش شدن تجهیزات AC می‌تواند برق‌دار باقی بماند.

یک برق‌کار واجد شرایط PV باید محدوده کاری را کنترل کند، اطلاعات مربوط به خاموشی سیستم و شرایط اضطراری را بررسی نماید، تمام منابع انرژی را شناسایی کند، روش جداسازی ایمنِ الزامی طبق قانون را اعمال نماید و پیش از دسترسی، وضعیت هر بخش مرتبط را تأیید کند. بررسی ممکن است شامل معاینه چشمی، مقایسه با دستورالعمل‌های مدل و سوابق نصب، تست‌های مناسب در حالت بدون برق و در صورت توجیه، ترموگرافی تحت شرایط عملیاتی کنترل‌شده باشد. روش تست باید متناسب با سیستم و حوزه قضایی مربوطه باشد؛ این مقاله یک دستورالعمل تست در سطح ترمینال نیست.

How Hot Is Too Hot?

هیچ عدد دمای سطح جهانی و قابل دفاعی برای تمام ایزولاتورهای DC خورشیدی وجود ندارد. افزایش دمای قابل قبول به محصول، ترمینال، جریان، هادی، محفظه، دمای محیط، نصب، وظیفه و روش تست دقیق بستگی دارد. نور خورشید همچنین می‌تواند یک محفظه بیرونی را مستقل از تلفات الکتریکی گرم کند، در حالی که گسیلندگی می‌تواند خوانش‌های مادون قرمز را دچار خطا کند.

شواهد مفید، مقایسه‌ای و زمینه‌ای هستند: یک ترمینال یا قطب که به طور قابل توجهی داغ‌تر از نقاط مشابه تحت بار یکسان است، الگوی دمایی متمرکز در یک اتصال، روندی که با گذشت زمان بدتر می‌شود، یا شرایط اندازه‌گیری شده خارج از مستندات محصول. تغییر رنگ قابل مشاهده، تغییر شکل، بو، دود، صدای جرقه یا ذوب شدن، نیاز به بحث در مورد آستانه دما را از بین می‌برد؛ استفاده از تجهیزات را متوقف کرده و بررسی کنید.

تعویض یا تعمیر ایزولاتور DC سوخته؟

در صورت ذوب شدن، کربنیزه شدن، آسیب به کنتاکت یا ترمینال، رطوبت یا خوردگی داخلی، ترک خوردن محفظه، وضعیت کلیدزنی نامشخص، خرابی مکانیزم، ناخوانا بودن مشخصات ایمنی یا دستورالعمل فراخوانی مربوطه، ایزولاتور را تعویض کنید. هادی، کابل‌شو یا فرول، گلند، پل، لوازم جانبی محفظه و تجهیزات مجاور مرتبط نیز باید ارزیابی شوند؛ دامنه تعویض باید از آسیب و علت اصلی آن پیروی کند.

“تعمیر” در محل محدود به کارهایی است که صراحتاً توسط سازنده با استفاده از قطعات و روش‌های مشخص مجاز دانسته شده است. کنتاکت‌ها را سنباده نزنید، بدنه ترک‌خورده را نچسبانید، سوراخ تخلیه ایجاد نکنید، قطب‌ها را بای‌پس نکنید، پل‌های بداهه نسازید، مکانیزم آسیب‌دیده از حرارت را به محفظه دیگری منتقل نکنید، یا هادی‌هایی که رشته‌ها یا عایق آن‌ها از نظر حرارتی آسیب دیده‌اند را دوباره استفاده نکنید.

تصمیم کلیدی این نیست که “آیا دسته دوباره می‌تواند حرکت کند؟” بلکه این است که “آیا می‌توان نشان داد که عملکرد کامل ایزولاسیون، مسیر جریان، حفاظت محفظه و نصب، پس از رفع خطای اولیه، الزامات دقیق محصول و سیستم را برآورده می‌کنند؟” اگر چنین شواهدی در دسترس نیست، تعویض انتخاب محافظه‌کارانه است.

پیش از برق‌دار کردن مجدد سیستم PV

متخصص برق مسئول باید مستند کند که:

• علت اولیه شناسایی شده است یا دامنه تعویض به طور محافظه‌کارانه‌ای تمام عناصر آسیب‌دیده احتمالی را پوشش می‌دهد؛;
• ایزولاتور جایگزین برای حداکثر ولتاژ DC، جریان، آرایش قطب‌ها، وظیفه کلیدزنی، محفظه، شرایط محیطی و قوانین قابل اعمال سیستم مناسب است؛;
• نوع هادی، آماده‌سازی، جای‌گذاری، سرسیم‌ها یا کابل‌شوها، لینک‌های اتصال و گشتاور ترمینال باید دقیقاً طبق دستورالعمل‌ها انجام شود؛;
• تکیه‌گاه کابل و مهار کشش باید از اعمال نیرو به ترمینال‌ها جلوگیری کنند؛;
• گلندها، جهت ورود، آب‌بندها، نقاط نصب، زهکشی، پوشش‌های محافظ و کنترل‌های میعان، حفاظت محیطی مورد نیاز را حفظ می‌کنند؛;
• قطبیت و آرایش اتصال سازنده تأیید شده است؛;
• کابل‌های مجاور، کانکتورها، تجهیزات ترکیبی و رابط‌های اینورتر از نظر آسیب‌های مرتبط بررسی شده‌اند؛;
• بازرسی و تست‌های مورد نیاز با نتایج ثبت‌شده تکمیل شده‌اند؛ و
• برچسب‌ها، اطلاعات خاموشی، مستندات و هرگونه الزامات بازرسی محلی به‌روز هستند.

تعمیر و نگهداری پیشگیرانه باید از بازه زمانی مورد نیاز سازنده، قوانین محلی، ریسک سایت و شرایط محیطی پیروی کند. از یک برنامه سفت‌کاری مجدد عمومی استفاده نکنید: دستکاری یک اتصال سالم می‌تواند نقص جدیدی ایجاد کند، در حالی که اتصال آسیب‌دیده از حرارت به جای سفت کردن دوره‌ای، نیاز به ارزیابی دارد.

انتخاب ایزولاتور DC جایگزین

جایگزینی با بررسی مدار و محیط آغاز می‌شود، نه فقط با تطبیق عدد آمپر دستگاه قدیمی. محدوده ولتاژ PV، مسیرهای جریان، آرایش قطب‌ها و سیم‌کشی، وظیفه سوئیچینگ DC اعلام‌شده، روش محفظه و نصب، سیستم ورودی کابل، سازگاری هادی و مدارک مورد نیاز در بازار هدف را تأیید کنید.

کمیسیون مستقل انتخابات ۶۰۹۴۷-۳ شامل سوئیچ‌ها، جداکننده‌ها، سوئیچ-جداکننده‌ها، واحدهای ترکیبی فیوز و لوازم جانبی اختصاصی در محدوده ولتاژ پایین اعلام‌شده آن، از جمله تجهیزات تا 1,500 V DC می‌شود. این محدوده ثابت نمی‌کند که هر مدل خاصی برای یک نصب PV مشخص، گواهی‌شده یا مناسب است. برگه اطلاعات دقیق، نمودار اتصال، دستورالعمل‌ها، اظهارنامه‌ها و گواهینامه‌های مدل مورد ارزیابی را درخواست کنید.

VIOX چندین سوئیچ جداکننده DC فتوولتائیک سری را برای مقایسه بر اساس ولتاژ، جریان، قطب‌ها، محفظه و فرمت نصب منتشر می‌کند. از این صفحه برای انتخاب نهایی یک فرمت مکانیکی استفاده کنید، سپس قبل از تأیید جایگزینی، اسناد خاص مدل فعلی را درخواست نمایید.

منابع

• Energy Safe Victoria — جداکننده‌ها و سیستم‌های d.c. PV
• Energy Safe Victoria — مشاوره بیانیه تأثیر مقررات در مورد جداکننده‌های DC خورشیدی پشت‌بامی
• Queensland WorkSafe — چک‌لیست بازرسی و نگهداری برای سیستم‌های انرژی خورشیدی
• سازمان ایمنی کار کوئینزلند — فراخوان کلیدهای ایزولاتور خورشیدی DC و اطلاعات ایمنی
• ایمنی محصول ACCC — فراخوان ایزولاتور خورشیدی DC مدل Avanco
• IEC — دامنه تلفیقی استاندارد IEC 60947-3:2020+AMD1:2025
