قیمتگذاری دقیق یک SPD تنها بر اساس درجهبندی kA امکانپذیر نیست. یک استعلام قیمت معتبر برای دستگاه حفاظت از نوسان (SPD) همچنین به نوع SPD یا کلاس تست، استاندارد مرجع، ولتاژ سیستم AC/DC/PV، حداکثر ولتاژ کارکرد مداوم، پیکربندی پلها، حالتهای حفاظتی، درجهبندی جریان تخلیه و شکل موجها، گزینههای ساخت، مدارک مستند، مقدار سفارش، برند، بستهبندی، مقصد و شرایط تجاری نیاز دارد.
بنابراین، دو محصول که هر دو به عنوان “SPDهای 40 kA” تبلیغ میشوند، ممکن است قیمتهای متفاوتی داشته باشند و از نظر فنی قابل جایگزینی با یکدیگر نباشند. اولین قدم این نیست که بپرسید “قیمت یک SPD 40 kA چقدر است؟”، بلکه این است که هر استعلام قیمت را بر مبنای فنی و تجاری یکسانی قرار دهید.

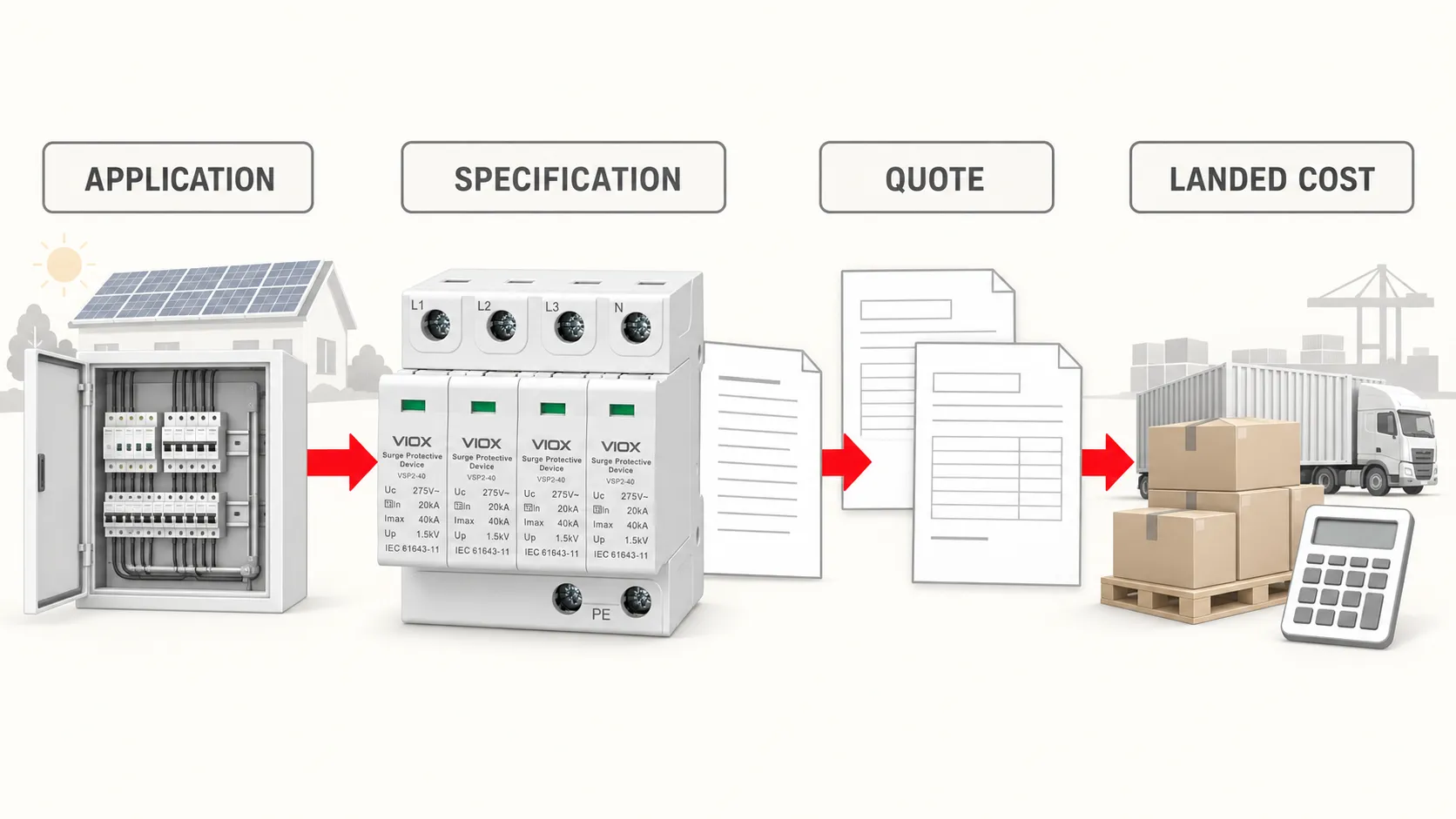

حداقل اطلاعات مورد نیاز برای قیمتگذاری SPD
قبل از درخواست یا مقایسه استعلام قیمت، از این چکلیست استفاده کنید.
| ورودی استعلام | چه چیزی باید ذکر شود | چرا این موضوع استعلام قیمت را تغییر میدهد |
|---|---|---|
| کاربرد | توزیع AC، تابلو صنعتی، PV DC یا سایر سیستمهای تعریفشده | کاربرد، خانواده دستگاه مربوطه و دامنه شواهد را تعیین میکند |
| چارچوب مرجع | الزامات بازار IEC یا UL، به همراه ویرایش استاندارد مورد نیاز یا مشخصات پروژه | “اصطلاحات ”نوع»، شواهد آزمون، نشانهگذاریها و معیارهای پذیرش به چارچوب بستگی دارند |
| طبقهبندی SPD | Type 1، Type 2، Type 1+2، یا طبقهبندی مورد نیاز پروژه | وظایف ضربهای و برنامههای آزمون متفاوت، نیازمند طراحیهای متفاوتی هستند |
| ولتاژ سیستم | ولتاژ اسمی AC یا DC و حداکثر ولتاژ کاری مورد انتظار | کلاس ولتاژ بر عنصر حفاظتی، عایقبندی و چیدمان ماژول تأثیر میگذارد |
| Uc or MCOV | حداکثر ولتاژ کاری مداوم مورد نیاز | ولتاژ اسمی سیستم به تنهایی برای انتخاب ایمن دستگاه کافی نیست |
| تعداد پلها و حالتها | 1P, 2P, 3P, 4P, 1+NPE, 3+NPE؛ L-N, L-PE, N-PE یا سایر حالتهای مورد نیاز | تعداد بیشتر هادیها و حالتهای حفاظتی معمولاً به قطعات و ترمینالهای بیشتری نیاز دارد |
| مقادیر تخلیه | In، Imax و/یا Iimp، شامل شکل موج و اینکه آیا مقدار مربوط به هر پل، هر حالت یا مقدار کل است | یک عدد kA یکسان میتواند توصیفکننده تستها و وظایف متفاوتی باشد |
| سطح حفاظت | مقدار Up یا VPR/SVR مورد نیاز در صورت کاربرد | عملکرد حفاظتی باید تحت چارچوب تست مربوطه مقایسه شود |
| ساخت و ساز | ماژول ثابت یا قابل اتصال، شامل پایه، الزامات کارتریج جایگزین | قیمت فقط کارتریج با مجموعه کامل پایه و ماژول قابل مقایسه نیست |
| نظارت | نشانگر بصری، کنتاکت سیگنالدهی از راه دور، یا هیچکدام | کنتاکتهای از راه دور و ترمینالهای مربوطه، الزامات سختافزاری و تأییدیه را افزایش میدهند |
| مستندات (شواهد) | گزارش تست، اظهارنامه، گواهینامه، مرجع لیست/فایل، یا مستندات خاص پروژه | دامنه سند و تأییدیه شخص ثالث میتواند بهطور قابلتوجهی بر بسته ارائهشده تأثیر بگذارد |
| دامنه سفارش | تعداد نمونه یا تولید، تعداد SKUها، قطعات یدکی، برچسب OEM، بستهبندی، دفترچههای راهنما | سفارشهای کوچک ترکیبی و بستهبندیهای سفارشی، ساختار هزینهای متفاوتی نسبت به تولید استاندارد دارند. |
| مبنای تحویل | مقصد، ارز، شرایط اینکوترمز EXW/FOB/CIF یا سایر موارد، تاریخ درخواستی | هزینه حمل، بیمه، عوارض، مالیات و محدودههای مسئولیت، بخشی از قیمتگذاری هر واحد نیستند. |
اگر چندین فیلد نامشخص است، بهجای حدس زدن مدل، با سیستم و کاربرد شروع کنید. این بررسی اجمالی VIOX SPD میتواند برای شناسایی خانواده محصول AC، DC یا PV مرتبط، پیش از آمادهسازی RFQ استفاده شود.
چرا این راهنما جدول قیمت ثابت برای SPD منتشر نمیکند
یک جدول قیمت ثابت بازار به این معنی است که دستگاههایی با شرح کوتاه یکسان، دامنه کاربرد یکسانی دارند. اینطور نیست. یک آیتم قیمتگذاری شده ممکن است یک کارتریج قابل تعویض، یک ماژول کامل با پایه، یک مجموعه چندقطبی، دستگاهی با کنتاکتهای از راه دور، یا یک بسته پروژه شامل مستندات و بستهبندی اضافی باشد.
ارز و شرایط تجاری نیز معنای یک عدد را تغییر میدهند. قیمت نمونه EXW را نمیتوان مستقیماً با قیمت CIF حجم تولید مقایسه کرد. قیمت خردهفروشی که شامل مالیات محلی و حاشیه سود کانال توزیع است، با قیمت کارخانه OEM یکسان نیست.
VIOX تنها زمانی باید یک بازه عددی تقریبی منتشر کند که بتوان آن را به تمام موارد زیر مرتبط کرد:
- مشخصات فنی محصول یا خانواده مدل شناساییشده؛;
- مقدار تعیینشده یا مبنای حداقل سفارش؛;
- ارز و اینکوترمز (Incoterm)؛;
- پایه، ماژولها، لوازم جانبی، اسناد، برندینگ و بستهبندی گنجاندهشده؛;
- تاریخ استعلام قیمت و دوره اعتبار آن؛ و
- بیانیهای شفاف مبنی بر اینکه این بازه قیمتی تقریبی است و یک پیشفاکتور الزامآور نیست.
بدون این بستر، قیمتی که دقیق به نظر میرسد، از یک چارچوب شفاف برای استعلام قیمت، کارایی کمتری دارد.

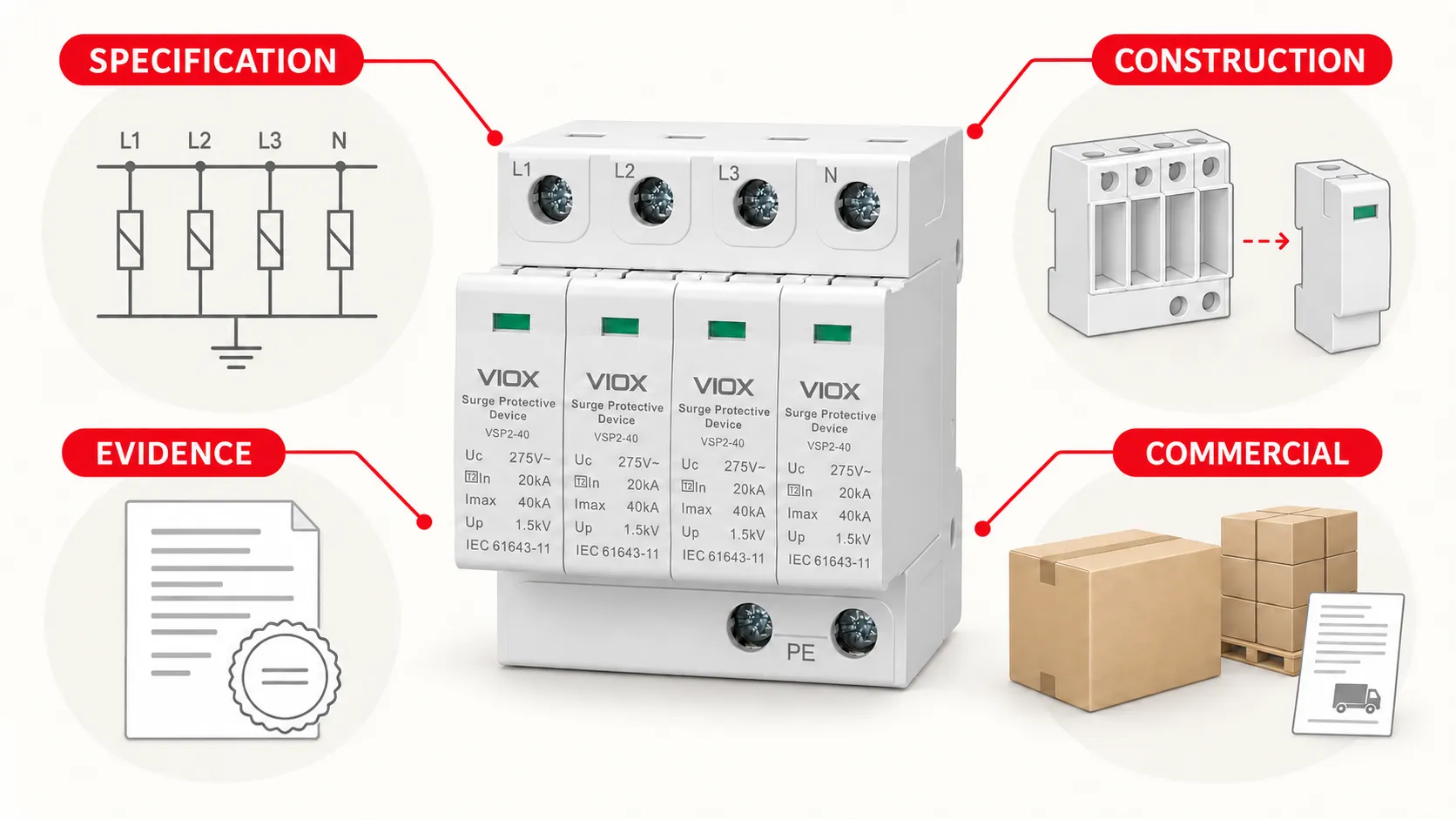

عوامل اصلی تأثیرگذار بر هزینه
۱. نوع ۱، نوع ۲ و نوع ۱+۲ اشیاء قیمتگذاری متفاوتی هستند
طبقهبندی باید به همراه استاندارد مرجع و مقادیر نامی اعلامشده ثبت شود. یک قیمتگذاری برای نوع ۱ معمولاً به مقدار جریان ضربه و اطلاعات آزمون مرتبط نیاز دارد؛ قیمتگذاری برای نوع ۲ معمولاً بر دادههای جریان تخلیه نامی و حداکثر در چارچوب قابل اعمال متمرکز است. یک دستگاه ترکیبی نوع ۱+۲ باید هر دو عملکرد ادعا شده توسط تأمینکننده را اثبات کند.
از یک ضریب کلی مانند “قیمت نوع ۱ سه برابر نوع ۲ است” استفاده نکنید. تفاوت به وظیفه ضربه واقعی، کلاس ولتاژ، تعداد حالتها، ساختار و شواهد ارائهشده بستگی دارد. برای مرز کامل طبقهبندی، از مقایسه VIOX نوع ۱، نوع ۲ و نوع ۳.
۲. AC، DC عمومی و PV DC نباید به عنوان یک خانواده قیمتگذاری شوند
کاربرد، هم طراحی دستگاه و هم شواهد مربوطه را تغییر میدهد. استاندارد IEC 61643-11:2025 شامل SPDهای متصل به سیستمهای الکتریکی ولتاژ پایین AC تا 1,000 V RMS میشود و عملکرد، ایمنی، تستها و ردهبندیها را در آن محدوده مشخص میکند. استاندارد IEC 61643-31:2018 برای SPDهای سمت DC در تأسیسات فتوولتائیک تا 1,500 V DC کاربرد دارد.
بنابراین، “385 V AC”، “600 V DC”، “1,000 V PV” و “1,500 V PV” صرفاً برچسبهای متفاوتی بر روی یک آیتم یکسان نیستند. استعلام قیمت باید مدار مورد نظر، مبنای ولتاژ، Uc یا Ucpv، آرایش قطبها و مدارک محصول قابل استناد را مشخص کند. اگر پروژه فتوولتائیک باشد، راهنمای انتخاب SPD برای DC ورودیهای سیستم را که باید پیش از مقایسه قیمت تعیین شوند، توضیح میدهد.
3. قطبها و حالتهای حفاظتی، محدوده سختافزار را تغییر میدهند
یک کارتریج تکقطبی، یک مجموعه دوقطبی و یک پیکربندی 3+NPE، دارای تعداد یکسانی از مسیرهای جریان، ترمینالها یا ماژولهای قابل تعویض نیستند. حالتهای حفاظتی درخواستی نیز اهمیت دارند: یک مسیر فاز به نول لزوماً با حفاظت فاز به ارت یا نول به ارت معادل نیست.
از تأمینکننده بخواهید مشخص کند:
- آیا قیمت اعلامشده برای هر کارتریج، هر قطب یا هر مجموعه کامل است؛;
- کدام پایه یا کانکتور در آن گنجانده شده است؛;
- هر هادی حفاظتی و حالت؛;
- اینکه آیا ماژولهای جایگزین میتوانند بهصورت جداگانه سفارش داده شوند؛ و
- اینکه آیا در مواردی که طراحی نیازمند یک المان نول به ارت است، این المان گنجانده شده است یا خیر.
این کار از خطای رایج مقایسه شماره قطعه فقط-ماژول با یک دستگاه چندپل کامل جلوگیری میکند.
4. In، Imax و Iimp نیازمند زمینه آزمون خود هستند
یک مقدار kA تنها زمانی معنادار است که نام رتبهبندی، شکل موج، شرایط آزمون و نقطه مرجع مشخص باشند. In، Imax و Iimp وظایف اعلامشده متفاوتی را توصیف میکنند. این عدد همچنین ممکن است به ازای هر پل، هر حالت، یا برای یک مجموعه بیان شود.
اگر در یک استعلام قیمت فقط عبارت “40 kA” ذکر شده است، آن را برای شفافسازی بازگردانید. خریداری که به بررسی دقیقتری از رتبهبندی نیاز دارد میتواند از راهنمای برگه اطلاعات SPD و راهنمای انتخاب kA اصلی در مقابل فرعی استفاده کند پیش از نهایی کردن RFQ.
۵. MOV، GDT، طراحی هیبریدی و قطع حرارتی بر دامنه کار تأثیر میگذارند
وریستورهای اکسید فلزی (MOV)، لولههای تخلیه گاز (GDT)، ساختارهای شکاف جرقهای و چیدمانهای هیبریدی، یک نردبان کیفیت جهانی ایجاد نمیکنند. هر فناوری دارای ویژگیهای عملکردی و محدودیتهای کاربردی خاص خود است. پرسش تجاری مرتبط این است که چه توپولوژی و عملکردهای حفاظتی برای حالتها و وظایف آزمایشی مشخصشده مورد نیاز است.
برای محصولات مبتنی بر MOV، استعلام قیمت باید شفافسازی کند که آیا مجموعه کامل شامل عملکردهای قطع و نشانگر مورد نیاز هست یا خیر. برای طراحیهای هیبریدی یا مبتنی بر شکاف، خریدار باید به جای فرض اینکه نام قطعه بهتنهایی عملکرد را اثبات میکند، رتبهبندیهای قابل اعمال و شواهد آزمون را درخواست کند.
۶. ماژولهای قابل تعویض (Pluggable) و سیگنالدهی از راه دور، اقلام تحویلی را افزایش میدهند
یک SPD قابل تعویض ممکن است به صورت یک مجموعه کامل یا به عنوان یک کارتریج جایگزین قیمتگذاری شود. محصولی که دارای کنتاکت سیگنالدهی از راه دور است، شامل ترمینالهای اضافی و چیدمان کنتاکت الکتریکی است که باید با مدار مانیتورینگ مطابقت داشته باشد.
استعلام قیمت را با ثبت موارد زیر استانداردسازی کنید:
- ساختار ثابت یا قابل تعویض (Pluggable)؛;
- پایه شامل یا مستثنی شده؛;
- تعداد کارتریجها؛;
- تعداد کارتریج یدکی؛;
- نشانگر وضعیت بصری؛ و
- الزام کنتاکت از راه دور و مستندات کنتاکت.
برای یکپارچهسازی سیستم مانیتورینگ، به راهنمای سیگنالدهی از راه دور SPD مراجعه کنید تا این صفحه قیمت به یک مقاله سیمکشی تبدیل نشود.
۷. گواهینامه یک ردیف در صورتحساب است، نه یک فرض مبتنی بر لوگو
“عبارات ”مطابق با IEC“، ”طراحی UL“ و ”UL Listed» به یک معنا نیستند. در یک استعلام قیمت باید دقیقاً ذکر شود که چه مستنداتی ارائه میشود و کدام مدل یا خانواده محصول را پوشش میدهد. برای ادعاهای مربوط به UL،, UL Product iQ مرجع مناسبی برای تأیید اطلاعات گواهینامه بر اساس شرکت، مدل، دستهبندی یا شماره پرونده است.
بحث هزینهها باید مبتنی بر مستندات باشد: گزارش، گواهینامه، لیستینگ یا اظهارنامهای که توسط بازار مقصد یا پروژه الزامی شده است را درخواست کنید و تطابق نام مدل آن را با کالای استعلامشده بررسی نمایید. راهنمای مقایسه UL 1449 با IEC 61643 توضیح میدهد که چرا بستههای مستندات نباید به عنوان موارد قابل جایگزینی با یکدیگر در نظر گرفته شوند.
۸. تعداد، محدوده OEM، بستهبندی و شرایط تجاری، قیمت را تکمیل میکنند
این دستگاه فنی تنها بخشی از یک استعلام قیمت تجاری است. هزینه واحد میتواند به مقدار سفارش، تعداد مدلها، برچسبهای سفارشی، دفترچههای راهنما، کارتنها، الزامات بازرسی، نسبت قطعات یدکی و شرایط حملونقل نیز بستگی داشته باشد.
فقط به دنبال “بهترین قیمت” نباشید. مشخص کنید کدام اقلام تحویلی الزامی و کدام اختیاری هستند. این کار به تأمینکننده اجازه میدهد محصول استاندارد را از سفارشیسازی تفکیک کند، به جای اینکه هر دو را در یک عدد نامشخص پنهان نماید.

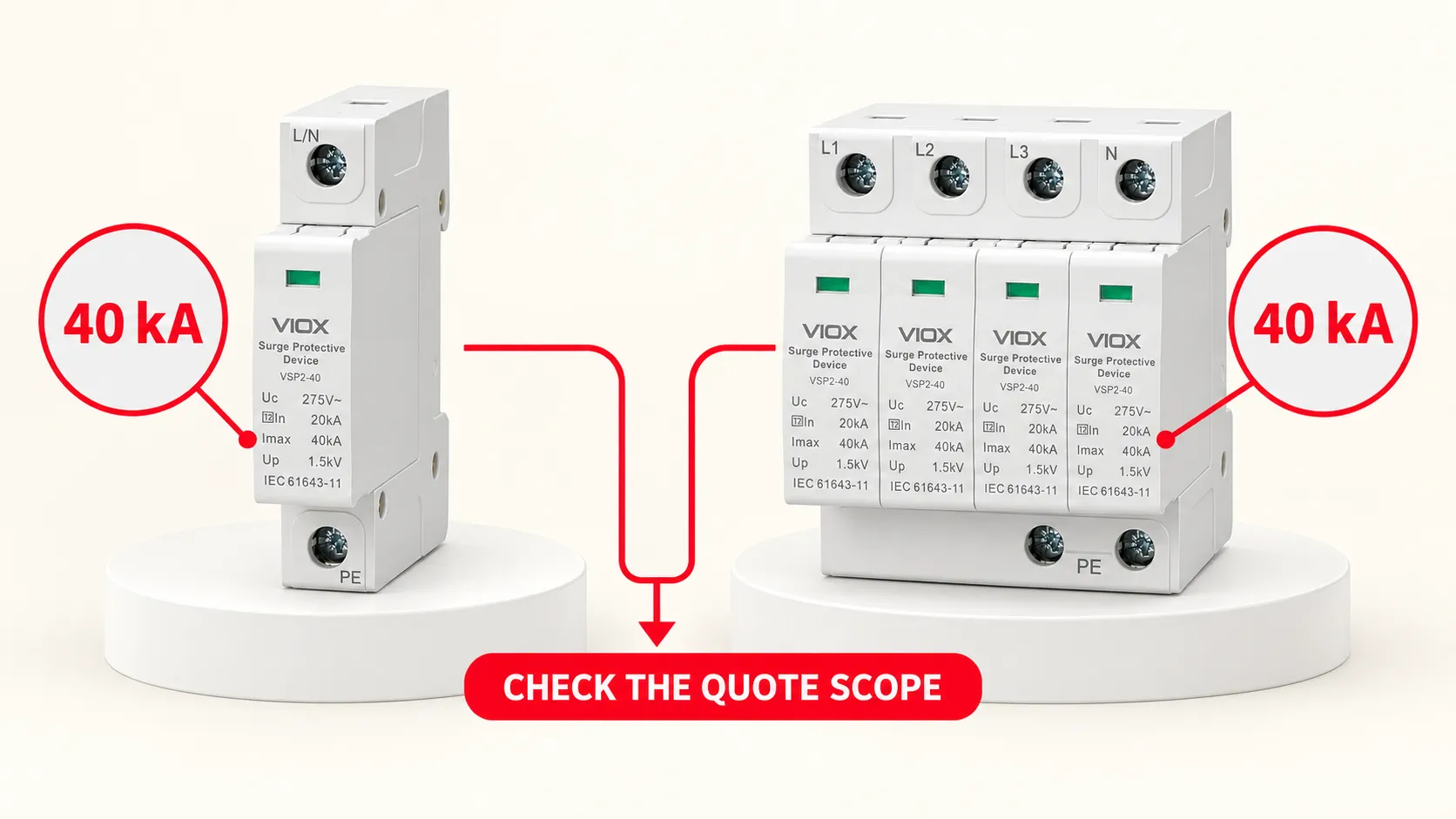

چرا دو استعلام قیمت برای SPD با مشخصه “40 kA” ممکن است قابل مقایسه نباشند
جدول زیر جنبه نمایشی دارد. این جدول پرسشهایی را نشان میدهد که خریدار باید به آنها پاسخ دهد؛ و نشاندهنده دو مدل خاص VIOX نیست.
| فیلد مقایسه | استعلام قیمت A | استعلام قیمت B | آنچه خریدار باید بررسی کند |
|---|---|---|---|
| برچسب نمایش داده شده | ۴۰ کیلوآمپر | ۴۰ کیلوآمپر | آیا این In، Imax، Iimp یا مقدار دیگری است؟ |
| شکل موج | ذکر نشده است | در دادههای آزمون اعلام شده است | یک مقدار جریان خالص ناقص است |
| طبقهبندی | نوع ۲ | نوع 1+2 | این موارد بیانگر ظرفیت ضربهای یکسانی نیستند |
| ولتاژ | 275 V AC Uc | 385 V AC Uc | پیش از مقایسه، شرایط سیستم و ارتینگ را تأیید کنید |
| پیکربندی | یک کارتریج | مجموعه 3+NPE | تایید کنید که قیمتگذاری بر اساس هر ماژول است یا مجموعه کامل |
| حالتهای محافظت | ذکر نشده است | فهرستشده بر اساس حالت | پوشش حالت بر سختافزار ارائهشده تأثیر میگذارد |
| ساخت و ساز | کارتریج جایگزین | پایه به همراه ماژولهای قابل تعویض | استانداردسازی قطعات موجود |
| نظارت | فقط نشانگر بصری | بصری به همراه کنتاکت از راه دور | تأیید کنید که آیا پایش مورد نیاز است یا خیر |
| مستندات (شواهد) | برگه اطلاعات بازاریابی | مرجع گزارش/گواهی مرتبط با مدل | به جای وجود لوگو، محدوده دقیق سند را بررسی کنید |
| مبنای تجاری | نمونه، EXW | مقدار تولید، FOB | نرمالسازی مقدار، ارز، اینکوترمز و اعتبار |
تصمیم درست لزوماً ارزانترین یا گرانترین پیشنهاد نیست. پیشنهادی درست است که با کمترین پیشفرضهای حلنشده، با سیستم مورد نیاز، رتبهبندیها، مستندات و محدوده تحویل مطابقت داشته باشد.
چهار سناریوی رایج در استعلام قیمت (RFQ)
SPD تابلوی توزیع AC نوع 2
ولتاژ نامی سیستم، نیاز به حداکثر ولتاژ کاری مداوم، آرایش فاز و نول، سیستم ارتینگ، تعداد قطبها و مدها، مقادیر اعلامی In/Imax مورد نیاز، نیاز Up، ساختار پلاگشونده یا ثابت، الزامات حفاظت پشتیبان پروژه و مستندات درخواستی را ذکر کنید. عبارت “نوع 2، 40 kA” یک استعلام قیمت (RFQ) کامل نیست.
SPD ورودی سرویس نوع 1+2
مقدار Iimp و شکل موج مورد نیاز، تعداد قطبها یا مدها، ملاحظات جریان تعقیبی در صورت مرتبط بودن با طراحی، اطلاعات اتصال کوتاه/حفاظت پشتیبان مورد نیاز پروژه، و اینکه آیا هماهنگی پاییندست بخشی از محدوده تأمین است را اضافه کنید. این الزامات را تنها از برچسب «نوع» استنباط نکنید.
SPD DC فتوولتائیک 1,000 V یا 1,500 V
حداکثر ولتاژ آرایه PV تحت فرضیات محیطی پروژه، Ucpv مورد نیاز، نقطه نصب در سمت PV، آرایش قطبها، ملاحظات جریان اتصال کوتاه، الزامات نوع/آزمون، اولویت ماژول قابل تعویض و الزامات مستندات IEC 61643-31 را مشخص کنید. از جایگزینی یک دستگاه AC عمومی به دلیل شباهت ولتاژ چاپ شده روی آن خودداری کنید.
SPD صنعتی با قابلیت سیگنالدهی از راه دور
علاوه بر مشخصات مدار قدرت، آرایش کنتاکت خشک مورد نیاز، محدودیتهای ولتاژ/جریان پایش که باید از برگه اطلاعات انتخابشده تأیید شوند، اولویت ترمینال، منطق آلارم، مسئولیت کابل/رابط و مستندات مورد نیاز برای سازنده تابلو یا یکپارچهساز PLC/BMS را مشخص کنید.
هزینه نهایی تحویل (Landed Cost) را مقایسه کنید، نه فقط قیمت واحد را
یک مقایسه تجاری مفید، دستگاه قیمتگذاریشده را از هزینه تحویل یک سفارش قابل قبول تفکیک میکند:
هزینه نهایی/پروژه =
(تعداد دستگاه × قیمت واحد نرمالشده)
+ سفارشیسازی
+ مستندات/آزمون مورد نیاز
+ بستهبندی
+ حملونقل/بیمه
+ عوارض/مالیات
+ قطعات یدکی برنامهریزیشدهتنها زمانی یک عبارت را لحاظ کنید که طبق توافق تجاری انتخابشده، جزو مسئولیتهای خریدار باشد. نیروی کار نصب، حفاظت پشتیبان خارجی، فضای تابلو، سیمکشی، راهاندازی و ماژولهای جایگزین در آینده نیز ممکن است بر هزینه پروژه تأثیر بگذارند، اما نباید بهطور ضمنی در قیمتگذاری صرفِ دستگاه ادغام شوند.
پیش از تأیید مقایسه تأمینکنندگان، اطمینان حاصل کنید که هر دو پیشنهاد از موارد زیر استفاده میکنند:
- مشخصات سیستم الکتریکی و چارچوب استاندارد؛;
- محدوده کامل مونتاژ؛;
- بسته مستندات؛;
- محدوده تعداد و سفارشیسازی؛;
- ارز و اینکوترمز (Incoterm)؛;
- مقصد و مفروضات مالیاتی؛ و
- تاریخ استعلام قیمت و دوره اعتبار آن.
اگر یکی از این موارد متفاوت است، مقایسه را اصلاح کنید یا درخواست استعلام قیمت تجدیدنظر شده نمایید.
قالب آماده استعلام قیمت (RFQ) برای SPD
هنگام تماس با VIOX یا سایر تأمینکنندگان واجد شرایط، از بلوک زیر استفاده کنید:
کاربرد / سیستم حفاظتی:
کشور مقصد و چارچوب بازار مورد نیاز:
AC، DC عمومی، یا PV DC:
ولتاژ نامی سیستم:
حداکثر ولتاژ کاری و Uc/Ucpv مورد نیاز:
آرایش ارتینگ / هادی:
نوع SPD یا کلاس تست مورد نیاز:
مقادیر In، Imax، و/یا Iimp مورد نیاز، شامل شکل موج:
مقدار Up، VPR، یا سایر اظهارنامههای سطح حفاظتی مورد نیاز:
تعداد قطبها و حالتهای حفاظتی:
ساختار ثابت یا پلاگین:
پایه کامل مورد نیاز: بله / خیر:
کارتریجهای جایگزین یا قطعات یدکی برنامهریزی شده:
نشانگر بصری مورد نیاز: بله / خیر:
سیگنالدهی از راه دور مورد نیاز: بله / خیر:
گزارش تست، گواهینامه، لیستینگ یا اظهارنامه مورد نیاز:
اطلاعات حفاظت پشتیبان / اتصال کوتاه مورد نیاز پروژه:
تعداد در هر پیکربندی:
تعداد نمونه، در صورت وجود:
الزامات برچسب OEM، دفترچه راهنما و بستهبندی:
ارز و اینکوترمز درخواستی:
مقصد تحویل:
تاریخ تحویل درخواستی:
سایر الزامات پروژه:مشخصات تکمیلشده را به [email protected] یا از صفحه محصول SPD برند VIOX ارسال کنید تا خانواده محصول مناسب شناسایی شود. VIOX باید مدل، دامنه شواهد، مبنای تجاری و اعتبار را در پیشفاکتور نهایی تأیید کند؛ خود این مقاله تعهدی برای قیمت ثابت یا گواهینامه برای محصولی که مشخص نشده است، ایجاد نمیکند.
