پاسخ سریع
SPST، SPDT، DPST و DPDT توصیفکننده تعداد مدارهایی هستند که یک کنتاکت کلید یا رله میتواند کنترل کند و همچنین تعداد موقعیتهای خروجی که هر مدار میتواند به آنها متصل شود.
بخش اول توصیفکننده تعداد قطب ها. یک قطب (Pole) یک مسیر مدار مستقل است که توسط دستگاه کنترل میشود. بخش دوم توصیفکننده تعداد وضعیتها (Throws). یک وضعیت (Throw) تعداد موقعیتهای خروجی است که هر قطب میتواند به آنها متصل شود.
به زبان ساده صنعتی:
- اس پی تی یک مدار را قطع و وصل میکند.
- SPDT یک مدار را بین دو خروجی سوئیچ میکند.
- دوپل تککنتاکت (DPST) دو مدار را به طور همزمان قطع و وصل میکند.
- دی پی دی تی دو مدار را به طور همزمان بین دو مسیر خروجی سوئیچ میکند.
این اصطلاحات برای کلیدهای کنترل، کلیدهای انتخابگر، کلیدهای گردان، کلیدهای تغییر وضعیت (چنجاور)، رلهها، رلههای تایمردار و بسیاری از تجهیزات تابلو برق استفاده میشوند.

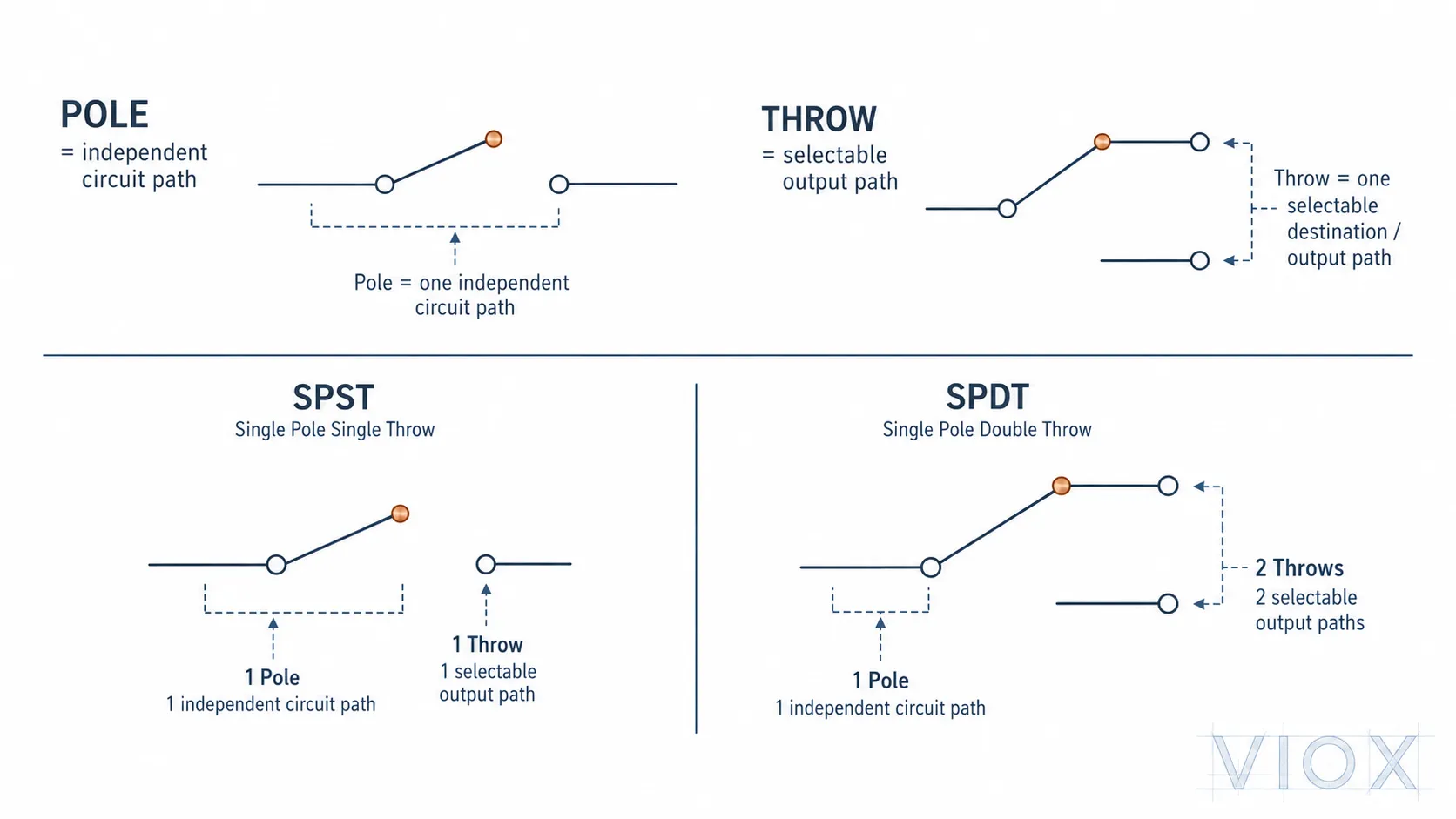

پل (Pole) و پرتاب (Throw) به چه معنا هستند؟
پیش از مقایسه SPST، SPDT، DPST و DPDT، بهتر است این دو واژه را از هم تفکیک کنیم.
الف پل تعداد مدارهای مستقلی است که توسط یک عملگر یا بوبین رله کنترل میشوند. یک دستگاه تکپل (Single-pole) یک مدار را کنترل میکند. یک دستگاه دوپل (Double-pole) دو مدار را بهطور همزمان کنترل میکند.
الف وضعیت (Throw) تعداد مسیرهای خروجی ممکن برای هر پل است. یک دستگاه تکوضعیت (Single-throw) دارای یک مسیر روشن (ON) است. یک دستگاه دووضعیت (Double-throw) میتواند بین دو مسیر تغییر وضعیت دهد.
| اصطلاح | معنی | تفسیر کاربردی |
|---|---|---|
| تک پل | یک مدار تحت کنترل | یک خط، یک سیگنال یا یک مسیر کنتاکت |
| دو پل | دو مدار تحت کنترل | دو خط یا دو مسیر اتصال مجزا |
| تککنتاکت (Single Throw) | یک موقعیت خروجی | عملکرد قطع و وصل (ON/OFF) |
| دو حالته (Double Throw) | دو موقعیت خروجی | عملکرد تغییر وضعیت یا انتخاب (Changeover) |
به همین دلیل است که SPDT و DPST با وجود داشتن سه یا چهار نقطه ترمینال در بسیاری از طراحیهای فیزیکی، تفاوت زیادی با هم دارند. SPDT یک مدار است که بین دو خروجی سوئیچ میکند. DPST دو مدار است که با هم قطع و وصل میشوند.
مقایسه سریع SPST، SPDT، DPST و DPDT
| نوع | فرم کامل | عملکرد آن | کاربردهای رایج صنعتی |
|---|---|---|---|
| اس پی تی | تکپل تککنتاکت (SPST) | کنترل روشن/خاموش یک مدار | کلیدهای پایه، شستیها، سیگنالهای کنترلی ساده |
| SPDT | تکپل دوکنتاکت (SPDT) | سوئیچ کردن یک ورودی بین دو خروجی | مدارهای انتخابگر، کنتاکتهای تغییر وضعیت رله، اینترلاک |
| دوپل تککنتاکت (DPST) | دو پل تککنتاکت (DPST) | سوئیچ کردن همزمان دو مدار به حالت روشن/خاموش | قطع فاز و نول، کنترل دو خط، مدارهای جفتشده |
| دی پی دی تی | دو پل دو کنتاکت (DPDT) | سوئیچ کردن دو مدار بین دو مسیر خروجی | معکوسسازی قطبیت، منطق جهت موتور، کنترل تغییر وضعیت پیچیده |

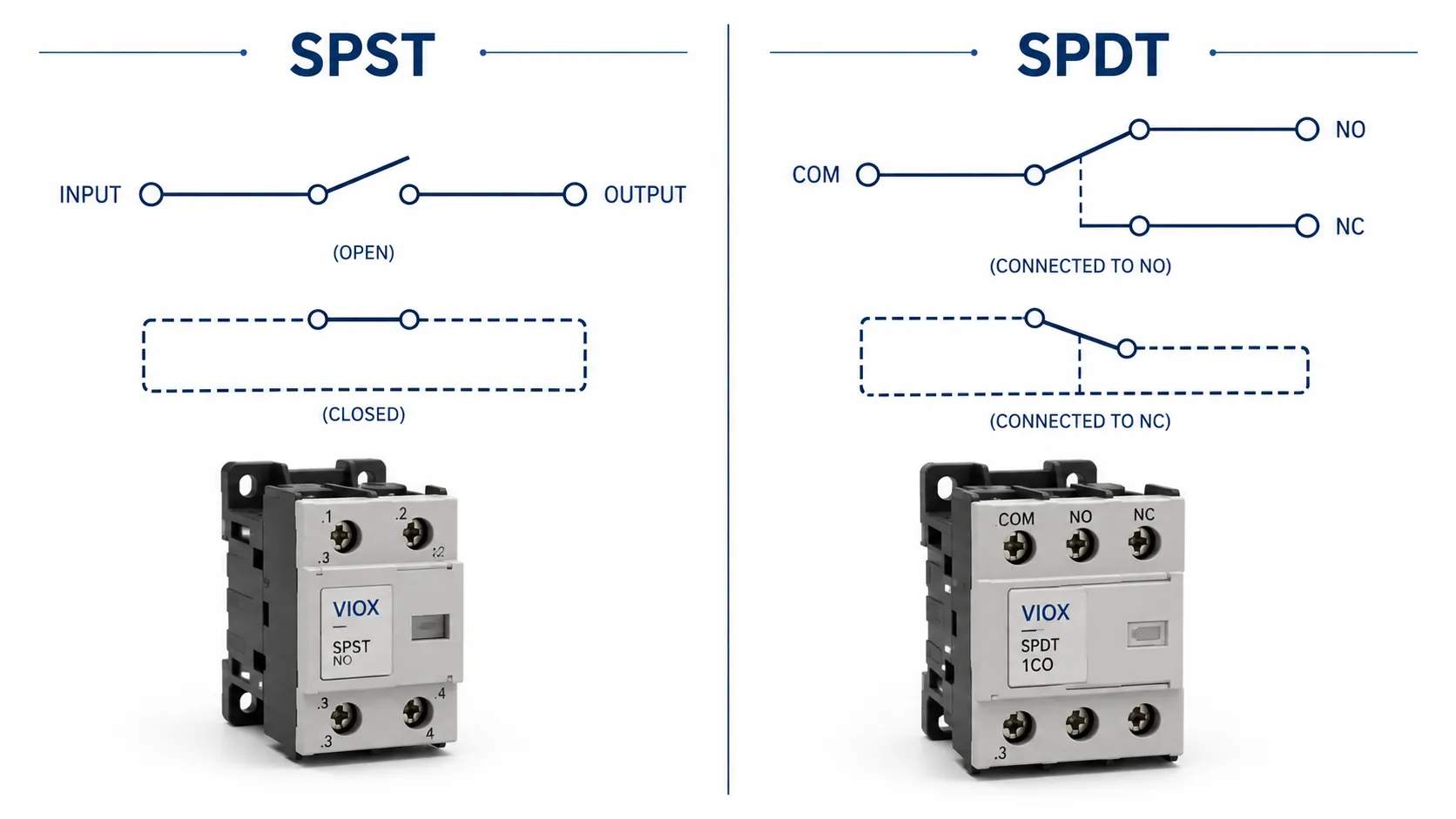

تشریح کلید SPST
کلید SPST سادهترین نوع کلید است. این کلید دارای یک قطب و یک مسیر (کنتاکت) است، بنابراین یک مسیر مدار را باز یا بسته میکند.
هنگامی که کلید باز است، جریان نمیتواند از مسیر کنترلشده عبور کند. هنگامی که کلید بسته است، جریان میتواند عبور کند. این ویژگی، SPST را برای کنترل ساده روشن/خاموش مناسب میسازد.
کاربردهای معمول SPST عبارتند از:
- کلیدهای کنترلی ساده
- کنتاکتهای شستی (پوشباتن)
- مدارهای کنترل کمکی
- کنترل چراغ نشانگر
- عملکردهای ساده فعال/غیرفعالسازی
در یک رله، کنتاکت SPST میتواند بهطور عادی باز (NO) یا بهطور عادی بسته (NC) باشد. یک کنتاکت SPST عادی باز، هنگام برقدار شدن بوبین رله بسته میشود. یک کنتاکت SPST عادی بسته، هنگام برقدار شدن بوبین رله باز میشود.
تشریح کلید SPDT
یک کلید SPDT دارای یک قطب و دو وضعیت (پرتاب) است. این کلید صرفاً یک مدار را روشن/خاموش نمیکند، بلکه یک ترمینال مشترک را بین دو ترمینال خروجی جابهجا میکند.
به همین دلیل است که SPDT اغلب کنتاکت تغییر وضعیت (Changeover) نامیده میشود. در اصطلاحات رله، معمولاً به عنوان کنتاکتی با COM, خیر، و کارولینای شمالی ترمینالها توصیف میشود.
کاربردهای معمول SPDT عبارتند از:
- انتخاب بین دو سیگنال کنترلی
- کنتاکتهای تغییر وضعیت رله (Changeover)
- نمایش وضعیت عادی/خطای آلارم
- مدارهای انتخابگر دستی/خودکار
- منطق کنترل اینترلاک
- کنتاکتهای خروجی رله تایمر
کلیدهای SPDT در تابلوهای برق بسیار رایج هستند، زیرا یک کنتاکت میتواند همزمان عملکرد نرمال باز (NO) و نرمال بسته (NC) را ارائه دهد. برای مشاهده نمونههای سیمکشی تخصصیتر رله، به راهنمای VIOX مراجعه کنید. پیکربندی کنتاکتهای رله زمانی SPDT در مقابل DPDT.

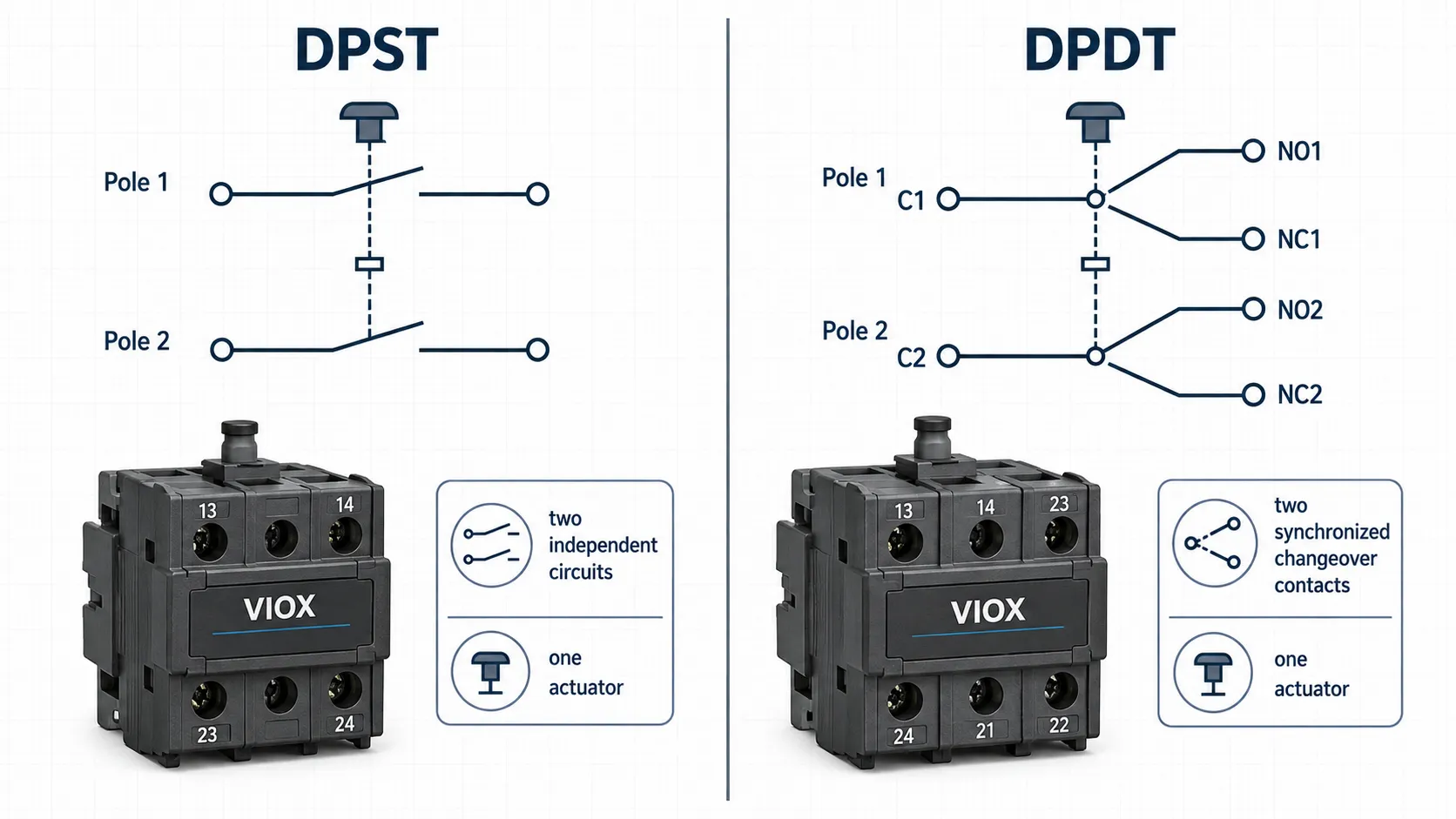

تشریح کلید DPST
یک کلید DPST دارای دو قطب و یک وضعیت قطع و وصل (Throw) است. این کلید دو مدار مستقل را به طور همزمان با استفاده از یک عملگر، روشن یا خاموش میکند.
در بسیاری از موارد کاربردی، زمانی که دو هادی باید با هم باز یا بسته شوند، از DPST استفاده میشود. برای مثال، یک کلید DPST ممکن است هم فاز و هم نول را در یک مدار تکفاز قطع و وصل کند، جایی که طراحی ایجاب میکند هر دو هادی جدا شوند. همچنین میتواند دو مدار کنترلی مجزا را به طور همزمان کنترل کند، در حالی که مدارها از نظر الکتریکی ایزوله باقی میمانند.
کاربردهای معمول DPST عبارتند از:
- قطع و وصل همزمان فاز و نول در مواردی که طراحی ایجاب میکند
- مدارهای کنترل دو خطی
- سوئیچینگ همزمان دو بار مصرف
- مسیرهای کنترل ایزوله که توسط یک دسته عمل میکنند
- سوئیچینگ کمکی مرتبط با ایمنی در صورت طراحی مناسب
فرض نکنید که DPST بهطور خودکار ایزولاسیون ایمنی را فراهم میکند. درجهبندی سوئیچ، دستهبندی کاربرد، فاصله کنتاکتها و استانداردهای مربوطه همچنان اهمیت دارند.
تشریح سوئیچ DPDT
یک سوئیچ DPDT دارای دو قطب و دو وضعیت (پرتاب) است. این سوئیچ در واقع از دو سوئیچ SPDT تشکیل شده که توسط یک عملگر بهطور همزمان کنترل میشوند.
DPDT میتواند دو مدار مستقل را بهطور همزمان بین دو مسیر خروجی سوئیچ کند. این ویژگی آن را برای عملکردهای کنترلی پیچیدهتر، بهویژه در مواردی که دو هادی یا دو سیگنال باید با هم تغییر وضعیت دهند، مفید میسازد.
کاربردهای معمول DPDT عبارتند از:
- معکوس شدن قطبیت در مدارهای کنترل جریان مستقیم
- منطق کنترل چپگرد/راستگرد موتور که در آن از کنتاکتورها یا رلههای مناسب استفاده میشود
- مسیریابی سیگنال بین دو مسیر کنترلی
- مدارهای کنترل تغییر وضعیت (Changeover)
- عملکردهای خروجی رله جفتشده NO/NC
- چیدمانهای اینترلاک پیچیدهتر
رلههای DPDT قدرتمند هستند، اما سیمکشی اشتباه آنها نیز آسانتر است. در کاربردهای کنترل موتور و سوئیچینگ قدرت، درجهبندی کنتاکت، نوع بار، روش اینترلاک و تجهیزات حفاظتی باید بهدقت بررسی شوند.

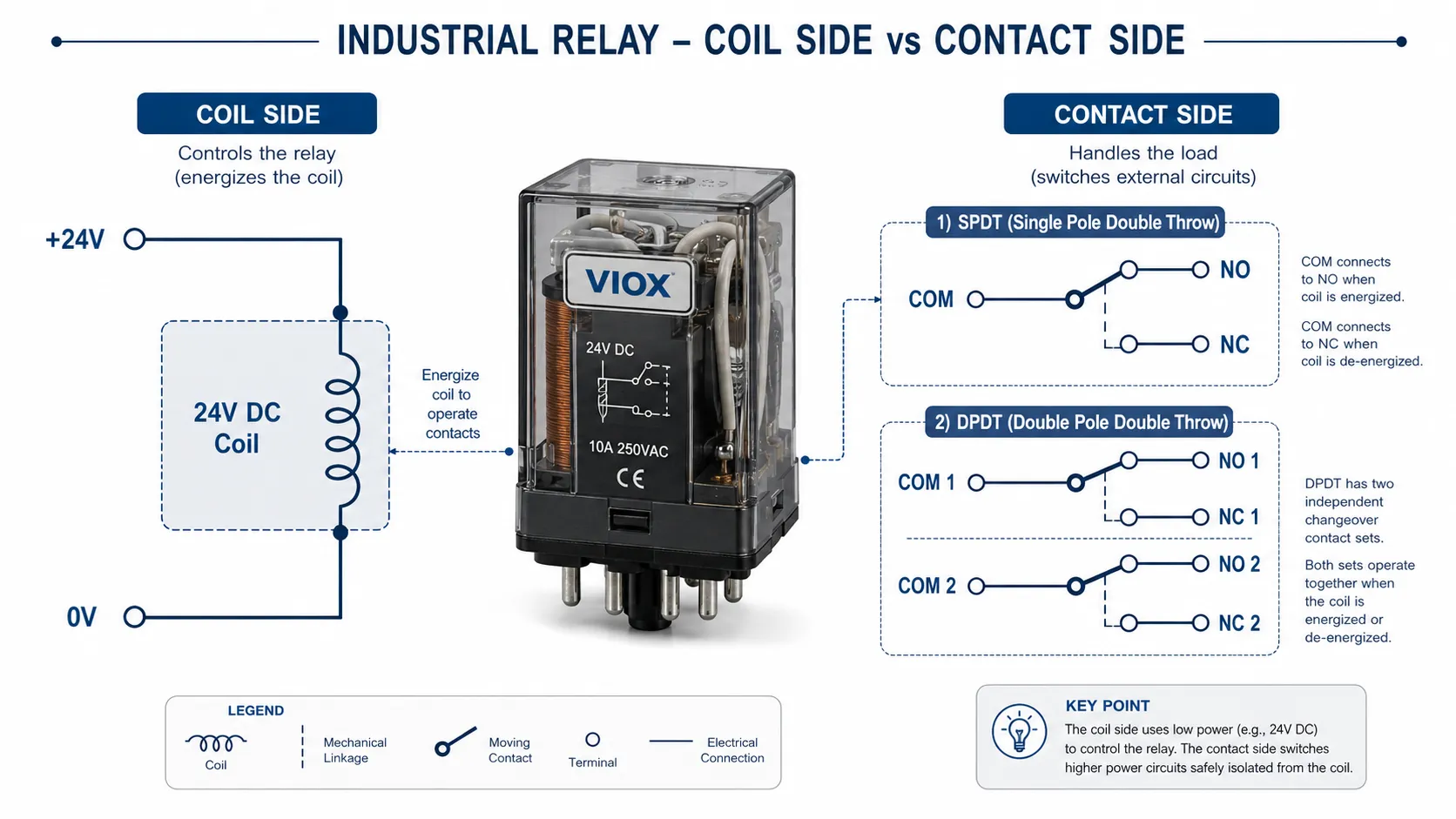

این اصطلاحات چگونه در مورد رلهها اعمال میشوند
در رلهها، SPST، SPDT، DPST و DPDT آرایش کنتاکتها را توصیف میکنند، نه ولتاژ بوبین را.
یک رله دارای دو سمت مجزا است:
- سمت بوبین: ولتاژ کنترلی که رله را تحریک میکند.
- سمت کنتاکت: کنتاکتهای کلیدزنی که مدار دیگری را کنترل میکنند.
برای مثال، یک رله ممکن است دارای بوبین ۲۴ ولت DC و کنتاکتهای SPDT با درجهبندی برای یک مدار کنترل مجزا باشد. ولتاژ بوبین به شما میگوید که چگونه رله را تحریک کنید. پیکربندی کنتاکت به شما میگوید که رله چه چیزی را میتواند کلیدزنی کند.
| نوع کنتاکت رله | ترمینالهای معمول | استفاده رایج |
|---|---|---|
| SPST-NO | مشترک (COM) و در حالت عادی باز (NO) | با برقدار شدن بوبین، مدار را روشن میکند |
| SPST-NC | مشترک (COM) و در حالت عادی بسته (NC) | با برقدار شدن بوبین، مدار را قطع میکند |
| SPDT | مشترک (COM)، در حالت عادی باز (NO)، در حالت عادی بسته (NC) | تغییر وضعیت یک مدار از حالت عادی بسته (NC) به حالت عادی باز (NO) |
| دی پی دی تی | دو مجموعه کنتاکت شامل مشترک (COM)، در حالت عادی باز (NO) و در حالت عادی بسته (NC) | دو مجموعه کنتاکت تغییر وضعیت (Changeover) را با هم سوئیچ میکند |
رلههای تایمر، رلههای کنترلی و رلههای واسط اغلب از آرایش کنتاکت SPDT یا DPDT استفاده میکنند، زیرا این امکان را فراهم میآورند که از یک دستگاه واحد، منطقهای «در حالت عادی باز» (NO) و «در حالت عادی بسته» (NC) به دست آید.
این اصطلاحات چگونه در کلیدهای سلکتوری، بادامکی (Cam) و تغییر وضعیت (Changeover) کاربرد دارند
در کلیدهای صنعتی، اصطلاحات «پل» (Pole) و «پرتاب» (Throw) توصیفکننده اتفاقاتی هستند که در داخل بلوک کنتاکت یا مکانیزم بادامکی رخ میدهد.
در یک کلید سلکتوری، یک موقعیت دسته ممکن است یک کنتاکت را ببندد در حالی که موقعیت دیگر، کنتاکت متفاوتی را میبندد. در یک کلید بادامکی، پروفیل بادامک تعیین میکند که کدام جفت کنتاکت در هر موقعیت باز یا بسته شود. در یک کلید تغییر وضعیت، دستگاه مدار را از یک مسیر به مسیر دیگر منتقل میکند.
این محصولات ممکن است همیشه در کاتالوگ فقط با برچسب SPST یا DPDT مشخص نشده باشند. ممکن است با موارد زیر توصیف شوند:
- تعداد پلها
- تعداد موقعیتها
- توالی کنتاکتها
- عملکرد پایدار یا لحظهای
- عملکرد قطع و وصل (ON-OFF)، وصل-وصل (ON-ON) یا وصل-قطع-وصل (ON-OFF-ON)
- ظرفیت نامی کنتاکت و دستهبندی بهرهبرداری
- اندازه نصب روی پنل
برای کاربردهای VIOX، این اصطلاحات هنگام مقایسه بسیار مفید هستند کلیدهای تبدیل, ، کلیدهای گردان، کلیدهای انتخابگر و خروجیهای رله.
اشتباهات رایج در انتخاب
اشتباه ۱: اشتباه گرفتن تعداد پل با تعداد ترمینال
شمارش پایانهها همیشه کافی نیست. برخی از تجهیزات دارای پایانههای اضافی برای لامپها، کنتاکتهای کمکی یا اتصالات داخلی هستند. همیشه نمودار کنتاکتها را بررسی کنید.
اشتباه ۲: انتخاب کلید تکپل تکوضعیت (SPST) در حالی که به منطق تغییر وضعیت (Changeover) نیاز دارید.
اگر مدار باید بین دو مسیر سوئیچ کند، SPST کافی نیست. معمولاً برای یک مدار تغییر وضعیت به SPDT نیاز است، در حالی که از DPDT زمانی استفاده میشود که دو مدار تغییر وضعیت باید با هم عمل کنند.
اشتباه ۳: استفاده از DPDT برای معکوس کردن موتور بدون حفاظت مناسب.
منطق کنتاکت DPDT میتواند قطبیت را در برخی مدارهای فرمان معکوس کند، اما مدارهای معکوسکننده موتور ممکن است به کنتاکتور، اینترلاک مکانیکی یا الکتریکی، حفاظت اضافه بار و ردههای بهرهبرداری صحیح نیاز داشته باشند. یک کلید کوچک DPDT را به عنوان راهکار عمومی برای معکوس کردن موتور در نظر نگیرید.
اشتباه ۴: نادیده گرفتن ردهبندیهای کنتاکت.
آرایش کنتاکتها فقط منطق مدار را به شما نشان میدهد. این موضوع بیانگر این نیست که آیا دستگاه میتواند بار را با ایمنی سوئیچ کند یا خیر. ولتاژ نامی، جریان نامی، نوع بار، کارکرد AC یا DC و رده بهرهبرداری را بررسی کنید.
اشتباه ۵: اشتباه گرفتن ولتاژ بوبین رله با پیکربندی کنتاکتها.
یک رله ۲۴ ولت میتواند دارای کنتاکتهای SPST، SPDT یا DPDT باشد. یک رله ۲۳۰ ولت نیز میتواند آرایشهای کنتاکت متفاوتی داشته باشد. ولتاژ بوبین و پیکربندی کنتاکتها، مشخصات فنی مجزایی هستند.

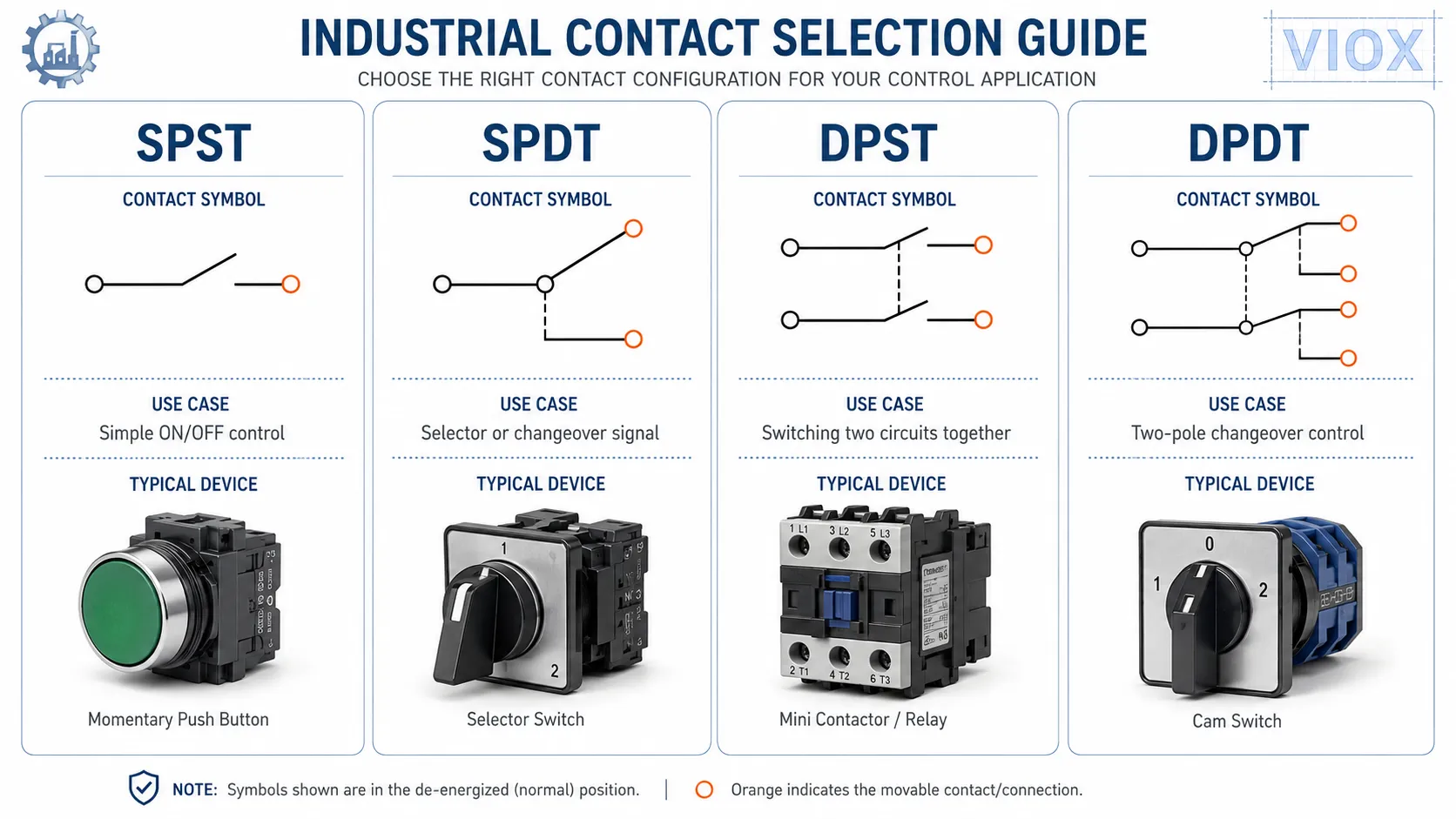

راهنمای انتخاب
| اگر نیاز دارید که... | انتخاب متداول | چرا |
|---|---|---|
| یک مدار کنترلی را قطع یا وصل کنید | اس پی تی | سوئیچینگ ساده تکمداره |
| یک سیگنال را بین دو خروجی سوئیچ کنید | SPDT | یک ترمینال مشترک بین حالتهای NO و NC تغییر وضعیت دهد |
| روشن/خاموش کردن همزمان دو مدار | دوپل تککنتاکت (DPST) | عملکرد همزمان دو قطب مستقل |
| سوئیچ کردن دو مدار بین دو مسیر | دی پی دی تی | عملکرد همزمان دو مجموعه کنتاکت تغییر وضعیت (Changeover) |
| دستیابی به منطق رلهای NO و NC به صورت همزمان | کنتاکت رله SPDT | فراهمکننده عملکرد تغییر وضعیت (Changeover) |
| معکوس کردن قطبیت در یک مدار کنترل DC مناسب | دی پی دی تی | در صورت انتخاب صحیح رنج جریان، امکان اتصال متقاطع دو هادی وجود دارد |
| انتخاب بین کنترل دستی و خودکار | بلوک کنتاکت SPDT یا کلید سلکتوری | مسیر کنترل جایگزین فراهم میکند |
سوالات متداول
تفاوت بین SPST و SPDT چیست؟
SPST یک مدار را قطع و وصل میکند. SPDT یک ترمینال مشترک را بین دو مسیر خروجی سوئیچ میکند که معمولاً در مدارهای رله به عنوان کنتاکتهای NO و NC شناخته میشوند.
تفاوت بین DPST و DPDT چیست؟
DPST دو مدار را همزمان قطع و وصل میکند. DPDT دو مدار را همزمان بین دو مسیر خروجی سوئیچ میکند، مانند دو کنتاکت SPDT که با هم عمل میکنند.
آیا SPDT همان کنتاکت تغییر وضعیت (Changeover) است؟
بله، در بسیاری از کاربردهای رله و تابلوهای کنترل، کنتاکت SPDT به عنوان کنتاکت تغییر وضعیت (Changeover) شناخته میشود، زیرا ترمینال مشترک را از یک مسیر به مسیر دیگر تغییر میدهد.
آیا DPDT همان دو کلید SPDT است؟
از نظر عملکردی، DPDT مانند دو کلید SPDT عمل میکند که توسط یک عملگر یا مکانیزم رله کنترل میشوند. دو پل با هم تغییر وضعیت میدهند، اما مسیرهای کنتاکت آنها از هم جدا هستند.
کدامیک بهتر است، SPST یا SPDT؟
هیچکدام به طور مطلق بهتر نیستند. SPST برای کنترل ساده روشن/خاموش (ON/OFF) مناسبتر است. SPDT زمانی بهتر است که یک مدار نیاز به تغییر بین دو مسیر داشته باشد یا بخواهد منطق کنتاکتهای باز (NO) و بسته (NC) را همزمان فراهم کند.
آیا کلید DPDT میتواند جهت چرخش موتور را معکوس کند؟
کنتاکتهای DPDT میتوانند در برخی مدارهای DC مناسب، پلاریته را معکوس کنند، اما برای کنترل جهت موتور باید به ظرفیت بار، نوع کنتاکت، حفاظت، اینترلاک و روش صحیح کنترل موتور توجه کرد. برای موتورهای صنعتی، استفاده از کنتاکتورها یا استارترهای معکوسکننده مخصوص، اغلب مناسبتر است.
چگونه بفهمم رله من چه پیکربندی کنتاکتی دارد؟
نمودار سیمکشی یا علامتگذاری ترمینالهای رله را بررسی کنید. رلههای SPDT معمولاً دارای ترمینالهای COM، NO و NC هستند. رلههای DPDT دو مجموعه مجزا از ترمینالهای COM، NO و NC را نشان میدهند.
نتيجه گيری
عبارات SPST، SPDT، DPST و DPDT تنها مخففهای کلید نیستند. این عبارات منطق کنتاکتهای داخلی کلیدها، رلهها، کلیدهای سلکتوری، کلیدهای بادامکی و تجهیزات تغییر وضعیت (Changeover) را توصیف میکنند.
سریعترین راه برای انتخاب، پاسخ به دو سوال است: چند مدار مستقل باید کنترل شوند و آیا هر مدار به کلیدزنی ساده قطع/وصل نیاز دارد یا کلیدزنی تغییر وضعیت؟ هنگامی که پاسخ این سوالات مشخص شود، انتخاب پیکربندی صحیح قطب (Pole) و وضعیت (Throw) بسیار آسانتر خواهد بود.
