Rychlá odpověď
SPST, SPDT, DPST a DPDT popisují, kolik obvodů může kontakt vypínače nebo relé ovládat a ke kolika výstupním pozicím se může každý obvod připojit.
První část popisuje počet poláci. pólů. Pól je jedna nezávislá obvodová cesta ovládaná zařízením. Druhá část popisuje počet spínacích kontaktů (throw). Spínací kontakt je počet výstupních pozic, ke kterým se může každý pól připojit.
Jednoduše řečeno v průmyslové terminologii:
- SPST ovládá jeden obvod ZAP/VYP.
- SPDT přepíná jeden obvod mezi dvěma výstupy.
- DPST přepíná dva obvody ZAP/VYP současně.
- DPDT přepíná dva obvody mezi dvěma výstupními cestami současně.
Tyto termíny se používají pro ovládací spínače, volicí přepínače, vačkové spínače, přepínače, relé, časová relé a mnoho zařízení v ovládacích panelech.
Co znamenají póly a spínací cesty (pole a throw)?
Před porovnáním SPST, SPDT, DPST a DPDT je užitečné tato dvě slova oddělit.
A pól je počet nezávislých obvodů ovládaných jedním akčním členem nebo cívkou relé. Jednopólové zařízení ovládá jeden obvod. Dvoupólové zařízení ovládá dva obvody současně.
A přepínací kontakt je počet možných výstupních cest pro každý pól. Zařízení s jedním spínacím kontaktem má jednu cestu ZAPNUTO. Zařízení s přepínacím kontaktem může přepínat mezi dvěma cestami.
| Termín | Význam | Praktická interpretace |
|---|---|---|
| Jednopólový | Jeden řízený obvod | Jedna linka, jeden signál nebo jedna kontaktní cesta |
| Dvoupólový | Dva řízené obvody | Dvě vedení nebo dvě izolované kontaktní dráhy |
| Jednoduché spínání (Single Throw) | Jedna výstupní poloha | Funkce ZAP/VYP |
| Dvojitý přepínací | Dvě výstupní polohy | Přepínací nebo výběrová funkce |
Proto jsou SPDT a DPST velmi odlišné, i když oba mají v mnoha fyzických provedeních tři nebo čtyři svorky. SPDT je jeden obvod přepínající mezi dvěma výstupy. DPST jsou dva obvody spínající ZAP/VYP společně.

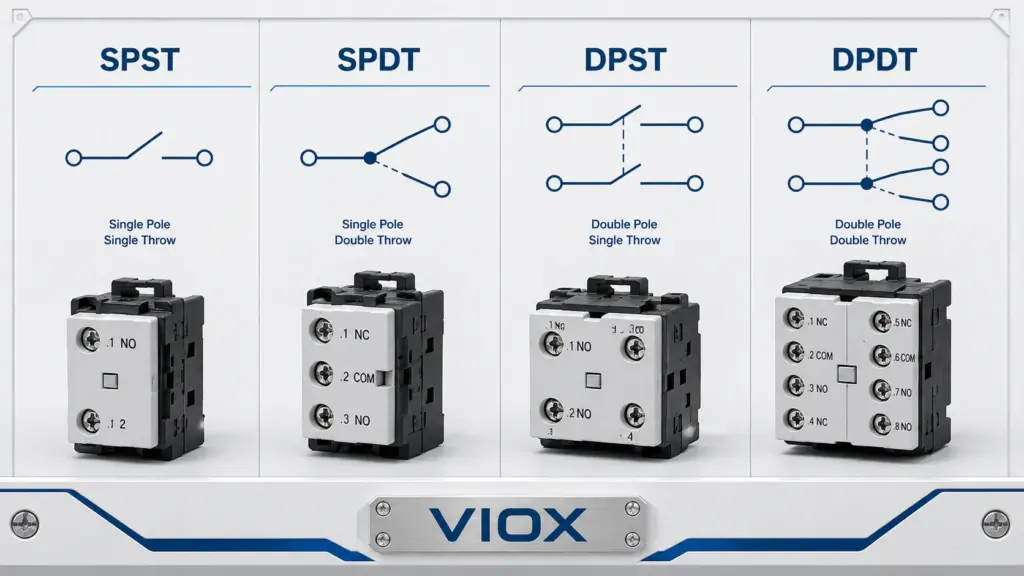

Rychlé srovnání SPST, SPDT, DPST a DPDT
| Typ | Úplný formulář | Co to dělá | Běžné průmyslové aplikace |
|---|---|---|---|
| SPST | Jednopólový spínač (SPST) | Ovládá jeden obvod ZAP/VYP | Základní spínače, tlačítka, jednoduché řídicí signály |
| SPDT | Jednopólový přepínač (SPDT) | Přepíná jeden vstup mezi dvěma výstupy | Přepínací obvody, přepínací kontakty relé, blokování |
| DPST | Dvoupólový spínač (Double Pole Single Throw) | Spíná dva obvody současně ZAP/VYP | Odpojení fázového a nulového vodiče, dvouvodičové ovládání, párované obvody |
| DPDT | Dvoupólový přepínač (Double Pole Double Throw) | Přepíná dva obvody mezi dvěma výstupními cestami | Reverzace polarity, logika směru motoru, komplexní přepínací řízení |
Vysvětlení spínače SPST
Spínač SPST je nejjednodušším typem. Má jeden pól a jeden spínací kontakt, takže otevírá nebo uzavírá jednu obvodovou cestu.
Když je spínač rozepnutý, proud nemůže protékat řízenou cestou. Když je spínač sepnutý, proud může protékat. Díky tomu je SPST vhodný pro základní ovládání ZAP/VYP.
Typické aplikace SPST zahrnují:
- jednoduché ovládací spínače
- kontakty tlačítek
- pomocné řídicí obvody
- ovládání kontrolky
- jednoduché funkce zapnutí/vypnutí
U relé může být kontakt SPST v klidovém stavu rozpojený (NO) nebo sepnutý (NC). Kontakt SPST v klidovém stavu rozpojený se sepne, když je cívka relé pod napětím. Kontakt SPST v klidovém stavu sepnutý se rozpojí, když je cívka relé pod napětím.
Vysvětlení přepínače SPDT
Přepínač SPDT má jeden pól a dva vývody. Neslouží pouze k zapnutí/vypnutí jednoho obvodu. Místo toho přepíná jeden společný terminál mezi dvěma výstupními terminály.
Proto se SPDT často nazývá přepínací kontakt. V terminologii relé je běžně popisován jako kontakt s COM, NEa NC terminály.
Typické aplikace SPDT zahrnují:
- přepínání mezi dvěma řídicími signály
- přepínací kontakty relé
- indikaci stavu alarmu v normálu/při poruše
- obvody ručního/automatického přepínání
- blokovací řídicí logiku
- výstupní kontakty časových relé
SPDT je v rozvaděčích velmi běžné, protože jeden kontakt může poskytovat funkci spínacího i rozpínacího kontaktu. Pro podrobnější příklady zapojení specifických relé viz příručku společnosti VIOX k Konfigurace kontaktů časových relé SPDT vs. DPDT.
Vysvětlení spínače DPST
Spínač DPST má dva póly a jeden spínací kontakt. Pomocí jednoho ovládacího prvku zapíná/vypíná dva nezávislé obvody současně.
V mnoha praktických případech se DPST používá, když musí být dva vodiče rozpojeny nebo spojeny společně. Například spínač DPST může spínat fázový i nulový vodič v jednofázovém obvodu, kde konstrukce vyžaduje odpojení obou vodičů. Může také ovládat dva oddělené řídicí obvody současně při zachování jejich elektrické izolace.
Typické aplikace DPST zahrnují:
- společné spínání fázového a nulového vodiče tam, kde to vyžaduje konstrukce
- řídicí obvody se dvěma vedeními
- současné spínání dvou zátěží
- izolované řídicí cesty ovládané jednou pákou
- bezpečnostní pomocné spínání při vhodném návrhu
Nepředpokládejte, že DPST automaticky zajišťuje bezpečnostní oddělení. Jmenovité hodnoty spínače, kategorie užití, vzdálenost kontaktů a příslušné normy jsou stále rozhodující.
Vysvětlení přepínače DPDT
Přepínač DPDT má dva póly a dvě polohy. V podstatě se jedná o dva přepínače SPDT ovládané společně jedním ovládacím prvkem.
DPDT dokáže současně přepínat dva nezávislé obvody mezi dvěma výstupními cestami. To je užitečné pro složitější řídicí funkce, zejména tam, kde musí dva vodiče nebo dva signály změnit stav současně.
Typické aplikace DPDT zahrnují:
- přepólování v řídicích obvodech stejnosměrného proudu
- logika řízení chodu motoru vpřed/vzad při použití vhodných stykačů nebo relé
- směrování signálu mezi dvěma řídicími cestami
- přepínací řídicí obvody
- párované funkce výstupů relé typu NO/NC
- složitější blokovací uspořádání
DPDT je výkonný, ale také náchylnější k chybnému zapojení. V aplikacích řízení motorů a spínání výkonu je nutné pečlivě zkontrolovat jmenovité hodnoty kontaktů, typ zátěže, metodu blokování a ochranné zařízení.
Jak se tyto pojmy vztahují k relé
U relé označují SPST, SPDT, DPST a DPDT uspořádání kontaktů, nikoliv napětí cívky.
Relé má dvě oddělené strany:
- Strana cívky: řídicí napětí, které aktivuje relé.
- Strana kontaktů: spínací kontakty, které ovládají jiný obvod.
Například relé může mít cívku na 24 V DC a kontakty SPDT dimenzované pro samostatný řídicí obvod. Napětí cívky určuje, jak relé aktivovat. Konfigurace kontaktů určuje, co může relé spínat.
| Typ kontaktu relé | Typické svorky | Běžné použití |
|---|---|---|
| SPST-NO | COM a NO | Sepne obvod při aktivaci cívky |
| SPST-NC | COM a NC | Rozepne obvod při aktivaci cívky |
| SPDT | COM, NO, NC | Přepíná obvod z NC na NO |
| DPDT | Dvě sady COM, NO, NC | Spíná dvě sady přepínacích kontaktů současně |
Časová relé, ovládací relé a rozhraní relé často využívají konfiguraci kontaktů SPDT nebo DPDT, protože umožňují logiku spínacího i rozpínacího kontaktu ze stejného zařízení.
Jak se tyto pojmy vztahují na volicí, vačkové a přepínací spínače
U průmyslových spínačů popisují pojmy „pól“ (pole) a „poloha“ (throw) děje uvnitř kontaktního bloku nebo vačkového mechanismu.
U volicího spínače může jedna poloha rukojeti sepnout jeden kontakt, zatímco jiná poloha sepne kontakt odlišný. U vačkového spínače určuje profil vačky, které páry kontaktů se v každé poloze rozepnou nebo sepnou. U přepínače zařízení převádí obvod z jedné cesty na druhou.
Tyto produkty nemusí být v katalogu vždy označeny pouze jako SPST nebo DPDT. Mohou být popsány pomocí:
- počet pólů
- počtu poloh
- sekvence kontaktů
- aretační nebo mžikový provoz
- funkce ZAP-VYP, ZAP-ZAP nebo ZAP-VYP-ZAP
- jmenovité hodnoty kontaktů a kategorie užití
- rozměr pro montáž do panelu
Pro aplikace VIOX jsou tyto termíny nejužitečnější při porovnávání přepínače, vačkové spínače, volicí přepínače a reléové výstupy.
Běžné chyby při výběru
Chyba 1: Záměna počtu pólů s počtem svorek
Počet svorek není vždy dostačující. Některá zařízení mají dodatečné svorky pro kontrolky, pomocné kontakty nebo vnitřní propojení. Vždy zkontrolujte schéma zapojení kontaktů.
Chyba 2: Volba spínače SPST, když potřebujete přepínací logiku
Pokud musí obvod přepínat mezi dvěma cestami, SPST nestačí. Pro jeden přepínací obvod je obvykle vyžadován SPDT, zatímco DPDT se používá, pokud musí dva přepínací obvody pracovat současně.
Chyba 3: Použití DPDT pro reverzaci motoru bez náležité ochrany
Logika kontaktů DPDT může v některých řídicích obvodech obrátit polaritu, ale obvody pro reverzaci motorů mohou vyžadovat stykače, mechanické nebo elektrické blokování, ochranu proti přetížení a správné jmenovité parametry využití. Nepovažujte malý přepínač DPDT za univerzální řešení pro reverzaci motorů.
Chyba 4: Ignorování jmenovitých hodnot kontaktů
Uspořádání kontaktů vám říká pouze logiku obvodu. Neříká vám, zda zařízení dokáže bezpečně spínat danou zátěž. Zkontrolujte jmenovité napětí, jmenovitý proud, typ zátěže, provoz AC nebo DC a kategorii užití.
Chyba 5: Zaměňování napětí cívky relé s konfigurací kontaktů
24V relé může mít kontakty typu SPST, SPDT nebo DPDT. 230V relé může mít rovněž různá uspořádání kontaktů. Napětí cívky a konfigurace kontaktů jsou samostatné specifikace.
Průvodce výběrem
| Pokud potřebujete… | Běžná volba | Proč |
|---|---|---|
| Zapnout/vypnout jeden ovládací obvod | SPST | Jednoduché spínání jednoho obvodu |
| Přepnout jeden signál mezi dvěma výstupy | SPDT | Jeden společný terminál se přepíná mezi NO a NC |
| Spínání dvou obvodů současně ZAP/VYP | DPST | Dva nezávislé póly pracující společně |
| Přepínání dvou obvodů mezi dvěma cestami | DPDT | Dvě sady přepínacích kontaktů pracující společně |
| Získání logiky relé se spínacím (NO) i rozpínacím (NC) kontaktem | Přepínací kontakt relé (SPDT) | Poskytuje funkci přepínání |
| Reverzace polarity ve vhodném řídicím stejnosměrném obvodu | DPDT | Při správném dimenzování lze propojit dva vodiče |
| Volba mezi manuálním a automatickým ovládáním | Blok kontaktů SPDT nebo přepínače | Poskytuje alternativní cestu ovládání |
ČASTO KLADENÉ DOTAZY
Jaký je rozdíl mezi SPST a SPDT?
SPST ovládá jeden obvod ZAP/VYP. SPDT přepíná jeden společný terminál mezi dvěma výstupními cestami, v reléových obvodech obvykle označované jako NO a NC kontakty.
Jaký je rozdíl mezi DPST a DPDT?
DPST spíná dva obvody ZAP/VYP současně. DPDT přepíná dva obvody mezi dvěma výstupními cestami současně, podobně jako dva společně ovládané SPDT kontakty.
Je SPDT totéž co přepínací kontakt?
Ano, v mnoha kontextech relé a ovládacích panelů se kontakt SPDT nazývá přepínací kontakt, protože přepíná společný terminál z jednoho vývodu na druhý.
Je DPDT totéž co dva spínače SPDT?
Funkčně se DPDT chová jako dva spínače SPDT ovládané jedním akčním členem nebo mechanismem relé. Oba póly spínají společně, ale jde o oddělené kontaktní cesty.
Co je lepší, SPST nebo SPDT?
Ani jedno není univerzálně lepší. SPST je vhodnější pro jednoduché ovládání ZAP/VYP. SPDT je lepší v případech, kdy musí obvod přepínat mezi dvěma cestami nebo poskytovat logiku spínacího (NO) i rozpínacího (NC) kontaktu.
Může spínač DPDT obrátit směr otáčení motoru?
Kontakty DPDT mohou v některých vhodných stejnosměrných obvodech obrátit polaritu, ale řízení směru motoru musí zohlednit jmenovité zatížení, typ kontaktu, ochranu, blokování a správnou metodu řízení motoru. Pro průmyslové motory jsou často vhodnější stykače nebo specializované reverzační startéry.
Jak zjistím, jakou konfiguraci kontaktů má mé relé?
Zkontrolujte schéma zapojení relé nebo označení svorek. Relé SPDT obvykle zobrazují COM, NO a NC. Relé DPDT zobrazují dvě samostatné sady svorek COM, NO a NC.
Závěr
SPST, SPDT, DPST a DPDT nejsou jen zkratky spínačů. Popisují vnitřní logiku kontaktů spínačů, relé, volicích přepínačů, vačkových spínačů a přepínacích zařízení.
Nejrychlejší způsob výběru je položit si dvě otázky: kolik nezávislých obvodů musí být ovládáno a vyžaduje každý obvod jednoduché zapnutí/vypnutí (ON/OFF) nebo přepínání? Jakmile jsou tyto odpovědi jasné, výběr správné konfigurace pólů a spínacích kontaktů (throw) se stane mnohem snazším.
