Un Caja de distribución eléctrica ("spider box") es un Distribución de energía portátil Unidad que convierte una única alimentación eléctrica de alto amperaje en múltiples circuitos protegidos en el punto de uso. También llamada caja de distribución de energía temporal o centro de energía portátil, las cajas de distribución eléctrica están diseñadas específicamente para obras, eventos e instalaciones temporales donde los equipos necesitan energía segura y resistente a la intemperie cerca del trabajo.
A diferencia de los paneles eléctricos permanentes, las cajas de distribución eléctrica combinan gabinetes robustos para exteriores con protección de interruptor de circuito por falla a tierra (GFCI) e interruptores automáticos en un paquete compacto y móvil. El nombre “spider” (araña) proviene de las múltiples “patas” de salida que se extienden desde una fuente de energía central, similar a cómo las patas de una araña irradian desde su cuerpo. Estas unidades suelen aceptar una entrada monofásica de 50 amperios, 125/250 voltios a través de una entrada con bloqueo y distribuyen la energía a través de múltiples receptáculos protegidos por GFCI de 15 o 20 amperios, además de salidas con bloqueo de mayor amperaje opcionales para equipos pesados.
Para contratistas, administradores de instalaciones y profesionales de eventos, las cajas de distribución eléctrica resuelven un desafío crítico: entregar energía temporal que cumpla con los requisitos de la Administración de Seguridad y Salud Ocupacional (OSHA) y el Código Eléctrico Nacional (NEC) sin la complejidad y el costo de instalar cableado permanente. VIOX Electric fabrica cajas de distribución eléctrica de grado industrial diseñadas para aplicaciones B2B exigentes donde la seguridad, la durabilidad y el cumplimiento normativo no son negociables.
Cómo funcionan las cajas de distribución eléctrica
Las cajas de distribución eléctrica funcionan como paneles de subdistribución móviles, reduciendo la energía de una fuente primaria y dividiéndola en múltiples circuitos derivados protegidos. El flujo de trabajo operativo sigue una ruta directa desde la entrada hasta la salida:
Entrada de alimentación: Un electricista calificado conecta la caja de distribución eléctrica a un generador, un panel de servicio temporal o una fuente de energía permanente utilizando un conjunto de cables y un conector con bloqueo adecuados. La mayoría de las cajas de distribución eléctrica industriales utilizan una entrada con bloqueo estilo California de 50 amperios (CS6365C o similar), que proporciona conexiones seguras que resisten la desconexión accidental. Muchas unidades también cuentan con salidas de paso en el lado de entrada, lo que permite a los equipos conectar en cadena múltiples cajas de distribución eléctrica a lo largo de una sola línea de alimentación, lo que reduce los requisitos de cable y extiende el alcance de la distribución en sitios grandes.
Distribución interna: Dentro del gabinete, la energía entrante alimenta un bus principal que se ramifica a los interruptores automáticos individuales. Cada interruptor protege un circuito dedicado, típicamente clasificado en 15 o 20 amperios para receptáculos dúplex de uso general. Los modelos avanzados incorporan interruptores automáticos termomagnéticos que responden tanto a condiciones de sobrecarga (corriente sostenida por encima de la clasificación) como de cortocircuito (alta corriente instantánea). Los interruptores se montan debajo de una tapa abatible resistente a la intemperie que mantiene la humedad, el polvo y los residuos lejos de los terminales activos, al tiempo que permite al personal autorizado restablecer los circuitos disparados.
Protección GFCI: Después de pasar por el interruptor, la energía fluye a los módulos GFCI que monitorean el equilibrio de corriente entre los conductores de fase y neutro. Si el GFCI detecta una falla a tierra, típicamente un desequilibrio de 5 miliamperios que indica una fuga de corriente a través de una persona o un equipo dañado, se dispara en 25 milisegundos, cortando la energía antes de que ocurra una lesión grave. Las cajas de distribución eléctrica modernas a menudo utilizan la tecnología GFCI de “neutro abierto” que reduce los disparos molestos causados por circuitos derivados de múltiples hilos o neutros compartidos, una frustración común en las obras de construcción.
Receptáculos de salida: La etapa final entrega energía a los receptáculos dúplex NEMA 5-20R estándar (las tomas de corriente familiares de 120 voltios) y receptáculos con bloqueo especializados para cargas más altas. Una caja de distribución eléctrica típica de 50 amperios podría proporcionar de seis a ocho tomas de corriente dúplex de 20 amperios más una toma de corriente con bloqueo L14-30R de 30 amperios para equipos como soldadoras, compresores o herramientas eléctricas grandes. Las cubiertas resistentes a la intemperie protegen las tomas de corriente no utilizadas de la lluvia, la nieve y los contaminantes de la obra.
Componentes y especificaciones clave

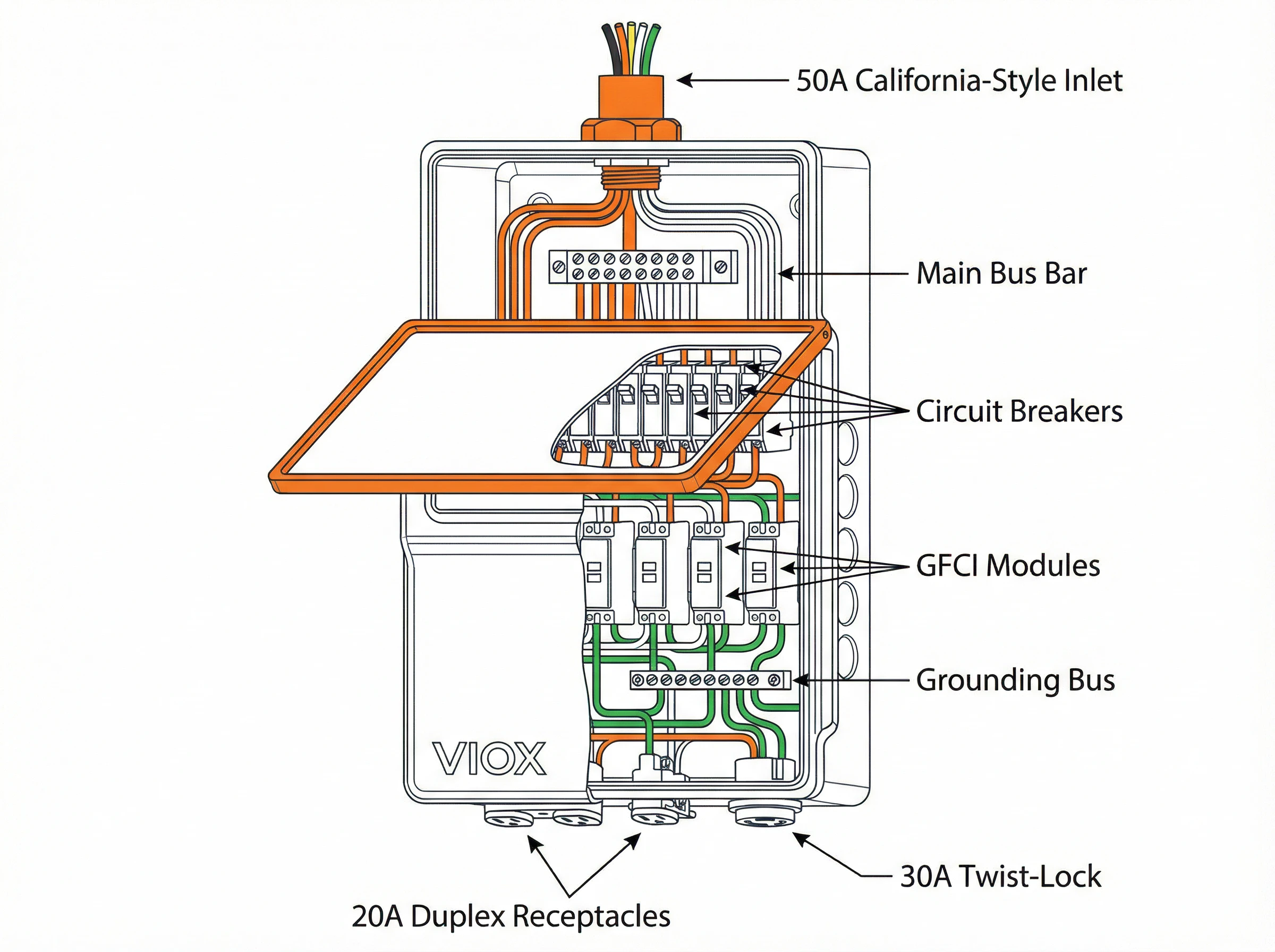

Comprender los componentes principales ayuda a los compradores a especificar la caja de distribución eléctrica correcta y solucionar problemas en el campo. Esto es lo que hay dentro de una unidad de grado profesional:
Recinto: La carcasa exterior determina la durabilidad y la protección ambiental. Las cajas de distribución eléctrica industriales suelen utilizar caucho moldeado, termoplástico reforzado o construcción de acero con recubrimiento en polvo. Las clasificaciones de la Asociación Nacional de Fabricantes Eléctricos (NEMA) indican el nivel de protección: NEMA 3R es estándar para uso en exteriores, proporcionando resistencia a la lluvia, el aguanieve y la formación de hielo, al tiempo que permanece ventilado para evitar la condensación. Los modelos de alta resistencia pueden ofrecer clasificaciones NEMA 4 o 4X para agua dirigida por manguera o entornos corrosivos. Busque patas de montaje elevadas que mantengan el gabinete varios centímetros por encima del nivel del suelo, evitando la entrada de agua de los charcos y mejorando el flujo de aire de refrigeración.
Conexión de entrada: La entrada de energía acepta la alimentación entrante. Los conectores con bloqueo, como los de estilo California (CS6365C), Hubbell (HBL460C9W) o los tipos de clavija y manguito IEC 60309, proporcionan una retención mecánica superior a los enchufes estándar. Los valores nominales de voltaje y corriente de entrada deben coincidir o exceder la fuente ascendente; las configuraciones comunes incluyen 50 A a 125/250 V monofásico o 60 A a 250 V. La capacidad de paso (una segunda entrada o conector de salida en el lado de entrada) permite la conexión en cadena sin empalmes ni adaptadores en Y.
Interruptores automáticos: Estos protegen los circuitos derivados de sobrecargas y cortocircuitos. Los interruptores automáticos termomagnéticos combinan una tira bimetálica (responde a la sobrecarga sostenida calentándose y doblando) con una bobina electromagnética (responde instantáneamente a la corriente de cortocircuito). Las clasificaciones de los interruptores suelen coincidir con los circuitos de salida: 15 A o 20 A para receptáculos dúplex, 30 A para salidas con bloqueo. Los listados UL 489 (Disyuntores de caja moldeada) o UL 1077 (Protectores suplementarios) confirman las pruebas de seguridad. Las cajas de distribución eléctrica de calidad utilizan interruptores de disparo libre que no se pueden mantener cerrados contra una condición de sobrecarga.
Módulos GFCI: La protección contra fallas a tierra es obligatoria para la mayoría de las aplicaciones de energía temporal. Los dispositivos GFCI comparan continuamente la corriente en los conductores de fase y neutro; cualquier diferencia por encima del umbral de disparo (típicamente 5 mA ± 1 mA) indica una fuga a tierra y activa una desconexión inmediata. Los GFCI de Clase A (disparo de 5 mA) protegen al personal, mientras que los dispositivos de Clase B más antiguos (disparo de 20 mA) están obsoletos para nuevas instalaciones. La detección de neutro abierto evita que el GFCI funcione con un neutro perdido, lo que podría crear condiciones de tierra flotante peligrosas. Busque GFCI de autocomprobación (requeridos en algunas jurisdicciones) que verifiquen automáticamente la funcionalidad.
Receptáculos de salida: Las tomas de corriente entregan energía a las cargas conectadas. Las configuraciones estándar incluyen receptáculos dúplex NEMA 5-20R (20 A, 125 V, comunes para herramientas manuales e iluminación) y receptáculos con bloqueo de giro como L14-30R (30 A, 125/250 V, para equipos que requieren 240 V o alta corriente de 120 V). Los receptáculos resistentes a la intemperie (WR) con cubiertas con resorte cumplen con los requisitos del NEC para lugares húmedos. Las cubiertas en uso permiten que los cables permanezcan enchufados mientras mantienen la protección contra la intemperie, esencial para el funcionamiento continuo en lluvia o nieve.
Cableado y puesta a tierra: Los conductores internos deben cumplir con los requisitos de ampacidad y aislamiento del NEC. El cable de cobre dimensionado según la Tabla 310.16 del NEC garantiza una capacidad de transporte de corriente segura; las cajas de distribución eléctrica típicas utilizan 6 AWG para entrada de 50 A y 12 AWG para circuitos derivados de 20 A. La continuidad a tierra es crítica: verifique que el gabinete, todos los receptáculos y el conector de entrada estén unidos a un bus de puesta a tierra común conectado al conductor de puesta a tierra del equipo en el cable de alimentación.
Tipos y configuraciones
Las cajas de distribución eléctrica vienen en varios tamaños y disposiciones de salida para adaptarse a diferentes aplicaciones:
Por clasificación de entrada: El amperaje de entrada determina la potencia total disponible. Las cajas de distribución eléctrica de nivel de entrada de 30 amperios son adecuadas para equipos pequeños o tareas ligeras, como remodelaciones residenciales o llamadas de servicio. Los modelos estándar de 50 amperios manejan la construcción comercial típica con múltiples oficios trabajando simultáneamente. Las unidades de alta resistencia de 60 amperios o 100 amperios admiten paradas industriales, eventos grandes o instalaciones temporales de alta demanda. El voltaje de entrada puede ser monofásico de 125/250 V (el más común), trifásico de 208 V o trifásico de 480 V para aplicaciones industriales especializadas.
Por configuración de salida: La combinación de receptáculos define la versatilidad. Los modelos básicos proporcionan de cuatro a seis tomas de corriente dúplex GFCI de 20 amperios, suficientes para herramientas manuales, iluminación y equipos pequeños. Las configuraciones estándar agregan un giro de bloqueo de 30 amperios (L14-30R) para cargas más altas como soldadoras o compresores. Los modelos premium incluyen múltiples receptáculos con bloqueo a diferentes voltajes (120 V, 208 V, 240 V) para alimentar diversos equipos sin adaptadores. Algunas cajas de distribución eléctrica incorporan voltímetros o horómetros integrados para el monitoreo y la facturación.
Por entorno: Las cajas de distribución eléctrica de grado de construcción utilizan gabinetes NEMA 3R, clasificados para exteriores pero no sumergibles. Los modelos marinos o en alta mar cuentan con una construcción de acero inoxidable NEMA 4X con sellos de junta para resistir la niebla salina y las atmósferas corrosivas. Las cajas de distribución eléctrica para ubicaciones peligrosas clasificadas para Clase I División 2 o zonas ATEX incorporan gabinetes a prueba de explosiones y sellado especial para sitios petroquímicos o mineros. Las unidades de grado de entretenimiento agregan características cosméticas como diseños de bajo perfil o tapas de cierre silencioso para uso detrás del escenario.
| Tipo de configuración | Clasificación de entrada | Salidas típicas | Clasificación NEMA | Aplicaciones Típicas |
|---|---|---|---|---|
| Servicio ligero | 30A, 125/250V | 4× 20A dúplex GFCI | 3R | Remodelaciones residenciales, llamadas de servicio, equipos pequeños |
| Construcción estándar | 50A, 125/250V | 6× 20A dúplex GFCI 1× 30A L14-30R |
3R | Construcción comercial, obras con múltiples oficios |
| Industrial de alta resistencia | 60-100A, 125/250V o 208V | 8× 20A dúplex GFCI 2× 30A giro de bloqueo 1× Receptáculo de 50A |
3R o 4 | Mantenimiento industrial, eventos grandes, sitios de alta demanda |
| Marina/Costa Afuera | 50A, 125/250V | 6× 20A dúplex GFCI 1× 30A giro de bloqueo |
4X (inoxidable) | Plataformas marinas, astilleros, instalaciones costeras |
| Ubicación peligrosa | 30-50A | 4-6× 20A GFCI | Clase I Div 2 | Petroquímica, minería, refinerías |
| Entretenimiento/Evento | 50A, 125/250V | 6-8× 20A dúplex GFCI 1-2× 30A giro de bloqueo |
3R | Lugares de conciertos, producción cinematográfica, festivales al aire libre |
Normas de seguridad y cumplimiento
El cumplimiento normativo no es opcional para la energía temporal: es un requisito legal que protege a los trabajadores y limita la responsabilidad. Las cajas de distribución deben cumplir con múltiples normas superpuestas:
OSHA 1926.404 (Sitios de construcción): La Administración de Seguridad y Salud Ocupacional exige protección contra fallas a tierra para todos los receptáculos de 120 voltios, monofásicos, de 15 y 20 amperios utilizados en sitios de construcción que no forman parte del cableado permanente del edificio. La mayoría de los contratistas eligen cajas de distribución equipadas con GFCI porque eliminan la carga administrativa de mantener un programa de conexión a tierra asegurada.
Artículo 590 del NEC (Instalaciones temporales): El Código Eléctrico Nacional rige el cableado temporal para la construcción, remodelación, mantenimiento, reparación, demolición y actividades similares. La Sección 590.6 requiere protección contra fallas a tierra para el personal en todas las salidas de receptáculos de 125 voltios, monofásicos, de 15, 20 y 30 amperios que no forman parte del cableado permanente, esencialmente reflejando los requisitos de OSHA pero extendiendo la cobertura a circuitos de 30 amperios. Las cajas de distribución también deben cumplir con los requisitos del NEC para la protección contra sobrecorriente (Artículo 240), las clasificaciones de los gabinetes para el entorno (Artículo 110.28) y la conexión a tierra/enlace (Artículo 250).
Listados de UL: Las pruebas de Underwriters Laboratories (UL) verifican la seguridad del producto. Busque cajas de distribución que estén listadas según UL 1640 (Equipo portátil de distribución de energía). Las marcas cULus indican el cumplimiento de las normas de EE. UU. y Canadá.
NEMA Normas de los gabinetes: NEMA 250 define los niveles de protección de los gabinetes. NEMA 3R es el mínimo para la energía temporal al aire libre: protege contra la lluvia, el aguanieve y el hielo, pero incluye aberturas de ventilación que permiten el flujo de aire. NEMA 4 agrega protección contra el agua dirigida por manguera y las salpicaduras, lo que lo hace adecuado para entornos de lavado o clima severo. NEMA 4X sustituye materiales resistentes a la corrosión (acero inoxidable, fibra de vidrio) para la exposición costera o química. Las cajas de distribución solo para interiores pueden usar NEMA 1, pero estas son raras en aplicaciones B2B donde el equipo se mueve con frecuencia entre ubicaciones interiores y exteriores.
Normas canadienses (CEC): El Código Eléctrico Canadiense incluye requisitos similares de GFCI en la Sección 26-700 (Cableado temporal). Los productos para los mercados canadienses deben llevar la certificación cUL.
Inspección y pruebas: Las cajas de distribución equipadas con GFCI deben probarse mensualmente utilizando el botón de prueba incorporado: presione TEST para disparar el dispositivo, luego RESET para restaurar la energía. Cualquier GFCI que falle requiere reemplazo inmediato. Documente todas las pruebas para el cumplimiento de OSHA y la protección de responsabilidad.
Aplicaciones y casos de uso
Obras de construcción: Las cajas de distribución sobresalen donde los equipos necesitan energía móvil que se mueve con el trabajo. Conecte las unidades a un generador central o panel de servicio temporal, luego colóquelas en cada zona de trabajo: área de encuadre, sala de máquinas, espacios de acabado. La capacidad de alimentación continua le permite conectar en cadena las cajas a lo largo de una línea de alimentación, minimizando el costo del cable y la caída de voltaje. La protección GFCI cumple con los requisitos de OSHA automáticamente, pasando las inspecciones sin papeleo adicional.
Mantenimiento industrial y paradas: Durante las paradas de planta o las revisiones de equipos, las cajas de distribución proporcionan energía temporal para equipos de soldadura, esmerilado y diagnóstico sin tener que recurrir a los circuitos de producción. Las unidades portátiles se implementan en horas en lugar de los días necesarios para la instalación del panel temporal. Los receptáculos de bloqueo evitan la desconexión accidental de cargas críticas.
Eventos y entretenimiento: Los lugares de conciertos, festivales y eventos al aire libre utilizan cajas de distribución para distribuir energía de los generadores a la iluminación, los sistemas de sonido, las concesiones y los puestos de los vendedores. La construcción resistente a la intemperie soporta la lluvia y el barro. Los horómetros (en algunos modelos) permiten una facturación precisa cuando se alquila el equipo. Los diseños de alimentación continua reducen el desorden de cables y los riesgos de tropiezos en áreas de mucho tráfico.
Respuesta de emergencia y recuperación de desastres: Después de tormentas, inundaciones u otras interrupciones, las cajas de distribución se combinan con generadores portátiles para restaurar la energía temporal para iluminación, herramientas, bombas y equipos de comunicación. La construcción robusta sobrevive al transporte en camiones y remolques. Los gabinetes NEMA 3R funcionan en entornos llenos de escombros donde los equipos con clasificación para interiores fallarían.
Operaciones agrícolas: Las granjas y las instalaciones de procesamiento utilizan cajas de distribución durante la cosecha, el mantenimiento y los proyectos de construcción. Las unidades alimentan bombas de riego, equipos de manipulación de granos y estructuras temporales. Los modelos resistentes a la corrosión resisten los fertilizantes, los pesticidas y los procedimientos de lavado.
Cómo seleccionar la caja de distribución correcta
Elija las cajas de distribución trabajando hacia atrás desde sus cargas. Calcule la carga conectada total (sume las potencias de la placa de identificación), aplique un factor de seguridad 125% según el NEC y seleccione una clasificación de entrada que proporcione margen. Haga coincidir los tipos de salida con su equipo: NEMA 5-20R estándar para herramientas manuales e iluminación, cierres giratorios para equipos que requieren conexiones seguras. Verifique que la clasificación del gabinete NEMA coincida con su entorno: 3R para uso típico en exteriores, 4X para ubicaciones corrosivas.
| Solución | Entrada | Salidas | GFCI | Portabilidad | Lo mejor para |
|---|---|---|---|---|---|
| Caja de distribución | Entrada de bloqueo de 30-100 A | Múltiples receptáculos de 15-30 A | Sí, integrado | Alto (asas de transporte, compacto) | Sitios de trabajo multi-oficio, cargas distribuidas |
| Generador portátil | Alternador incorporado | 2-6 salidas en el panel | Opcional | Medio (ruedas, pesado) | Ubicaciones remotas, sin energía de la red |
| Panel de energía temporal | Cableado/cam-lok | Múltiples interruptores, alimentadores | A nivel de rama | Bajo (instalación fija) | Sitios grandes, distribución centralizada |
| GFCI de cable de extensión | Plug-in | 1-3 salidas | Sí, en línea | Alto (ligero) | Herramienta única, tramos cortos |
Preguntas Frecuentes
¿Para qué se utiliza una caja de distribución eléctrica (spider box)?
Una caja de distribución eléctrica (spider box) distribuye energía eléctrica temporal desde una única fuente de alto amperaje a múltiples tomas de corriente protegidas en el punto de uso. Las aplicaciones comunes incluyen obras de construcción, eventos, mantenimiento industrial y respuesta a emergencias.
¿Requieren las cajas de derivación conectorizadas protección GFCI?
Sí. OSHA 1926.404 y el Artículo 590 del NEC requieren protección de interruptor de circuito por falla a tierra (GFCI) para todos los receptáculos de 120 voltios, 15, 20 y 30 amperios utilizados en instalaciones temporales en sitios de construcción. La mayoría de las cajas de distribución integran la protección GFCI para cumplir con este requisito automáticamente.
¿Qué significa “estilo California” en una caja de distribución?
El término "estilo California" se refiere al conector de entrada de bloqueo CS6365C (o equivalente) de 50 amperios, 125/250 voltios, ampliamente utilizado en la distribución de energía portátil. El término describe el tipo de conector, no una restricción geográfica; estas cajas de distribución funcionan en todo el país.
¿Se pueden utilizar las cajas de distribución tipo "spider box" en exteriores?
Sí, siempre y cuando tengan una clasificación NEMA adecuada. Las cajas de distribución tipo "araña" NEMA 3R están diseñadas para uso en exteriores y resisten la lluvia, el aguanieve y el hielo. Para entornos hostiles (niebla salina, productos químicos corrosivos, lavado con manguera), especifique los modelos NEMA 4X.
¿Cómo puedo conectar en cadena múltiples cajas de distribución (spider boxes)?
Utilice modelos con capacidad de paso: un conector de entrada en un extremo y un conector de salida correspondiente en el otro. Conecte la primera caja de distribución a su fuente de alimentación, luego pase un cable desde su salida de paso a la entrada de la siguiente caja. Esto extiende la distribución de energía a lo largo de una sola línea sin empalmes.
