Por qué su aparamenta de 400 A se dispara a 350 A: La verdad oculta sobre las intensidades nominales
Imagínese lo siguiente: Ha especificado un cuadro de distribución con un interruptor automático principal de 400 A para una instalación industrial. Los cálculos de carga muestran una demanda máxima de 340 A, muy por debajo de la capacidad. Sin embargo, tres meses después de la puesta en marcha, el sistema se dispara repetidamente durante el funcionamiento continuo a solo 350 A. El cliente está furioso, la producción se detiene y usted se esfuerza por comprender qué salió mal.
¿El culpable? Una incomprensión fundamental de cómo la norma IEC 61439 define las intensidades nominales. A diferencia del pensamiento tradicional de “intensidad nominal del interruptor automático”, donde un interruptor automático de 400 A equivale a una capacidad de 400 A, la norma moderna trata la aparamenta como un sistema térmico integrado. sistema térmico. Tres parámetros críticos rigen la capacidad en el mundo real: InA (corriente nominal del conjunto), Inc (corriente nominal del circuito) y RDF (factor de diversidad nominal).
Esta guía descodifica estas intensidades nominales interconectadas para evitar costosos errores de especificación. Dado que la norma IEC 61439 sustituyó a la norma IEC 60439 en 2009 (con períodos de transición que finalizaron en 2014), estos parámetros se han convertido en obligatorios para los conjuntos de aparamenta conformes. Sin embargo, persiste la confusión, especialmente en torno al RDF, un factor de reducción térmica que a menudo se confunde con la diversidad eléctrica.
Tanto si es usted un fabricante de paneles, un ingeniero consultor o un distribuidor, la comprensión de InA, Inc y RDF ya no es opcional. Es la diferencia entre un sistema que funciona de forma fiable y otro que falla en el campo.
Comprensión de la filosofía de la intensidad nominal según la norma IEC 61439
El cambio de paradigma: de los componentes a los sistemas
La norma IEC 61439 cambió fundamentalmente la forma en que evaluamos la capacidad de la aparamenta. La norma predecesora, IEC 60439, se centraba en las intensidades nominales de los componentes individuales: si su interruptor automático principal tenía una intensidad nominal de 400 A y sus barras colectoras tenían una intensidad nominal de 630 A, el conjunto se consideraba adecuado. La nueva norma reconoce una dura realidad: las interacciones térmicas entre los componentes reducen la capacidad en el mundo real por debajo de los valores de la placa de características.
Este cambio refleja décadas de fallos en el campo donde la aparamenta “correctamente clasificada” se sobrecalentó bajo carga continua. ¿El problema? El calor generado por un interruptor automático afecta a los dispositivos adyacentes. Un panel densamente empaquetado con diez MCB de 63 A que funcionan simultáneamente crea un entorno térmico drásticamente diferente al de un solo interruptor automático aislado.
El enfoque de la caja negra: cuatro interfaces críticas
La norma IEC 61439-1:2020 trata la aparamenta como una “caja negra” con cuatro puntos de interfaz que deben definirse claramente:
- Interfaz de circuitos eléctricos: Características del suministro entrante (tensión, frecuencia, niveles de fallo) y requisitos de carga saliente
- Interfaz de condiciones de instalación: Temperatura ambiente, altitud, grado de contaminación, humedad, ventilación
- Interfaz de operación y mantenimiento: Quién opera el equipo (personas cualificadas frente a personas ordinarias), requisitos de accesibilidad
- Interfaz de características del conjunto: Disposición física, configuración de las barras colectoras, métodos de terminación de cables:aquí es donde se determinan InA, Inc y RDF
El fabricante debe verificar que el conjunto completo cumple con los límites de aumento de temperatura (IEC 61439-1, Cláusula 10.10) en su configuración física específica. Esta verificación no puede extrapolarse de las hojas de datos de los componentes individuales.
Comparación del pensamiento antiguo frente al nuevo
| Aspecto | IEC 60439 (enfoque heredado) | IEC 61439 (norma actual) |
|---|---|---|
| Enfoque de la intensidad nominal | Intensidades nominales de los componentes individuales (interruptor automático, barra colectora, terminales) | Rendimiento térmico completo del conjunto |
| Método de Verificación | Conjunto de prueba de tipo (TTA) o conjunto parcialmente probado de tipo (PTTA) | Verificación del diseño mediante pruebas, cálculos o diseño probado |
| Suposición de carga continua | Los componentes pueden transportar la intensidad nominal de la placa de características | Requiere RDF para tener en cuenta las interacciones térmicas |
| Intensidad nominal de la barra colectora | Basado únicamente en la sección transversal del conductor | Basado en la disposición física, el montaje y las fuentes de calor adyacentes en esa disposición específica |
| Símbolo de intensidad nominal | In (corriente nominal) | InA (conjunto), Inc (circuito), con modificador RDF |
| Responsabilidad | Difuminada entre el OEM y el fabricante de paneles | Asignación clara: el fabricante original verifica el diseño, el ensamblador sigue los procedimientos documentados |
Por qué esto es importante: Según la antigua norma, un fabricante de paneles podía ensamblar equipos a partir de componentes de catálogo y asumir el cumplimiento. La norma IEC 61439 exige prueba documentada de que la configuración específica del conjunto ha sido verificada para el rendimiento térmico. Esto no es académico, es la diferencia entre un sistema clasificado para servicio continuo y uno que se sobrecalienta.
InA - Corriente nominal del conjunto: La columna vertebral de la capacidad de distribución
Definición y determinación (IEC 61439-1:2020, Cláusula 5.3.1)
InA es la corriente total que la barra colectora principal puede distribuir en la disposición particular del conjunto, sin exceder los límites de aumento de temperatura especificados en la Cláusula 9.2. Críticamente, InA se define como el menor de dos valores:
(a) La suma de las corrientes nominales de todos los circuitos entrantes que funcionan en paraleloo
(b) La capacidad de transporte de corriente de la barra colectora principal en esa disposición física específica
Este enfoque de doble límite detecta un error común: asumir que si sus interruptores automáticos entrantes suman 800 A (por ejemplo, dos entradas de 400 A), su InA es automáticamente 800 A. No es cierto: si la disposición de la barra colectora solo puede distribuir 650 A antes de exceder un aumento de temperatura de 70 °C en las terminaciones, InA = 650 A.

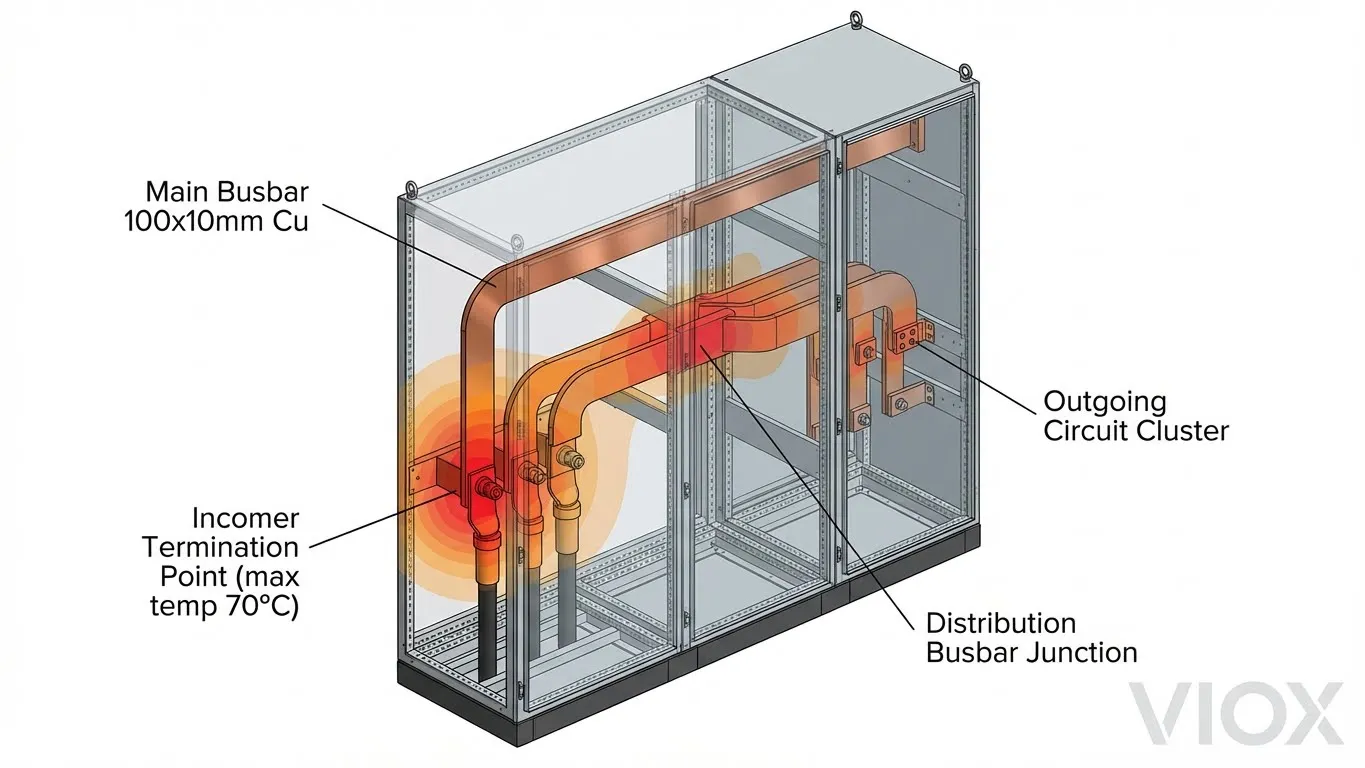

Por qué la disposición física determina InA
La capacidad de corriente de las barras colectoras no se trata solo de la sección transversal de cobre. IEC 61439-1 verifica el aumento de temperatura en el punto más caliente del conjunto—típicamente donde:
- Las barras colectoras hacen curvas de 90° (crea corrientes parásitas localizadas)
- Los cables entrantes terminan (resistencia en los terminales de compresión)
- Los dispositivos salientes se agrupan estrechamente (radiación de calor acumulativa)
- La ventilación está restringida (patrones de circulación de aire internos)
Una barra colectora de cobre de 100×10 mm tiene una capacidad teórica de ~850A en aire libre. La misma barra colectora en un aparellaje de conmutación cerrado IP54 con prensaestopas, rodeada de disyuntores cargados, montada verticalmente en una temperatura ambiente de 45°C, puede distribuir solo 500A sin violar los límites de temperatura.
Concepto erróneo crítico: InA ≠ Clasificación del disyuntor principal. Un disyuntor principal de 630A no garantiza InA = 630A. Si la disposición de la barra colectora limita la distribución a 500A, entonces InA = 500A, y el conjunto debe reducirse en consecuencia.
Ejemplo de cálculo de InA: Escenario de doble entrada
Considere un cuadro de distribución industrial típico con dos alimentadores entrantes para redundancia de suministro:
| Parámetro | Entrada 1 | Entrada 2 | Capacidad de la barra colectora |
|---|---|---|---|
| Clasificación del disyuntor (In) | 630A | 630A | Conductor nominal de 1,000A |
| Inc (Clasificación del circuito de entrada) | 600A | 600A | – |
| Suma de Inc (Operación en paralelo) | – | – | 1,200A |
| Capacidad de distribución de la barra colectora (verificado por la prueba de aumento de temperatura en este recinto/disposición específico) | – | – | 800A |
| InA (Corriente nominal del conjunto) | – | – | 800A ✓ |
Resultado: A pesar de tener dos circuitos de entrada de 600A (suma = 1,200A), la disposición física de la barra colectora en este conjunto solo puede distribuir 800A. Por lo tanto, InA = 800A. La placa de identificación del conjunto debe declarar esta limitación.
Requisitos de verificación del aumento de temperatura
IEC 61439-1, Tabla 8 especifica los límites máximos de aumento de temperatura (por encima del ambiente) para diferentes componentes:
- Barras colectoras desnudas (cobre): Aumento de 70K (70°C por encima del ambiente)
- Conexiones de barras colectoras atornilladas: Aumento de 65K
- Terminales MCB/MCCB: Aumento de 70K
- Terminales de cable: Aumento de 70K
- Superficies externas accesibles (metal): Aumento de 30K
- Manijas/agarres: Aumento de 15K
Estos límites asumen un ambiente de 35°C. A un ambiente de 45°C, una barra colectora que alcanza los 115°C (aumento de 70K) está en el límite absoluto. Cualquier carga adicional o ventilación comprometida causa falla.
Cuándo InA se vuelve de misión crítica
- Microgeneración solar fotovoltaica: Cuando la energía solar en la azotea se retroalimenta a un tablero de distribución, la Regulación 551.7.2 (BS 7671) requiere: InA ≥ In + Ig(s) donde In = clasificación del fusible de suministro, Ig(s) = corriente de salida nominal del generador. Un suministro de 100A con una salida solar de 16A necesita InA ≥ 116A mínimo.
- Instalaciones de carga de vehículos eléctricos: Múltiple Cargadores de vehículos eléctricos de 7kW-22kW crean cargas sostenidas que exceden las suposiciones típicas de diversidad, exigiendo una capacidad InA verificada.
- Los Centros De Datos: Las cargas del servidor se ejecutan al 90-95% de la capacidad 24/7, requiriendo aparellaje de conmutación con InA = carga conectada real (sin crédito de diversidad).
Nota de diseño de VIOX: Siempre verifique que InA coincida con su perfil de carga. Solicite el informe de prueba de aumento de temperatura del fabricante que muestre la configuración específica del conjunto probado, no las tablas genéricas de barras colectoras.
Inc – Corriente nominal de un circuito: Más allá de las placas de identificación del disyuntor
Definición y aplicación (IEC 61439-1:2020, Cláusula 5.3.2)
Inc es la clasificación de corriente de un circuito específico dentro del conjunto, considerando las interacciones térmicas con los circuitos adyacentes y la disposición física del conjunto. Esto es fundamentalmente diferente de la clasificación nominal del dispositivo (In).
Un MCB lleva una clasificación en la placa de identificación (In), por ejemplo, 63A. Esta clasificación se establece probando el disyuntor de forma aislada en condiciones estándar (ver Especificaciones IEC 60898-1). Pero cuando ese mismo MCB de 63A se monta en un cuadro de distribución densamente empaquetado, rodeado de otros dispositivos cargados, la clasificación del circuito Inc puede ser significativamente menor—quizás solo 50A continuos.
Clasificación del dispositivo (In) vs. Clasificación del circuito (Inc)
| Condición | Clasificación del dispositivo (In) | Clasificación del circuito (Inc) | Factor de reducción |
|---|---|---|---|
| Un solo MCB al aire libre, temperatura ambiente de 30°C | 63A | 63A | 1.0 |
| El mismo MCB en un panel cerrado, 35°C, con 3 MCB cargados adyacentes | 63A | ~55A | 0.87 |
| El mismo MCB en un gabinete IP54 herméticamente cerrado, 40°C, 8 MCB cargados adyacentes | 63A | ~47A | 0.75 |
| El mismo MCB con terminación de cable que agrega una pérdida de 5W, mala ventilación | 63A | ~44A | 0.70 |
Idea clave: El dispositivo no cambia: el MCB de 63A todavía tiene una clasificación de 63A por sí solo. Pero la capacidad del circuito para disipar el calor en esa instalación específica determina Inc. Esto es lo que verifica la norma IEC 61439.
Factores que afectan la determinación de Inc
- Densidad de montaje: Los MCB montados uno al lado del otro sin espacio conducen el calor entre los dispositivos adyacentes. Los fabricantes prueban configuraciones específicas, por ejemplo, “10 MCB en una fila, alternando cargados/descargados” para determinar el peor caso de Inc.
- Pérdidas de terminación del cable: Cada conexión atornillada o sujeta agrega resistencia. Un terminal mal apretado agrega 2-3W de calor por polo a 50A. Multiplique por 20 circuitos de salida y habrá agregado una carga de calor de más de 100W que afecta a Inc para todos los circuitos.
- Ventilación del gabinete: Los gabinetes IP21 con fondo abierto disipan el calor de forma natural. Los gabinetes IP54 con juntas atrapan el calor. Las cajas de policarbonato IP65 a la luz solar directa crean temperaturas internas extremas. Inc debe tener esto en cuenta.
- Proximidad de la barra colectora: Los circuitos montados cerca de barras colectoras de alta corriente (alimentaciones de entrada) experimentan calor radiante de las propias barras colectoras, lo que reduce su Inc por debajo de los dispositivos montados de forma remota.
- Altitud y condiciones ambientales: Consulte nuestra guía sobre reducción de la potencia eléctrica por temperatura, altitud y factores de agrupación para cálculos detallados.
Ejemplo del mundo real: MCB de 63A en un panel lleno
Un panel de control industrial contiene:
- 12 × MCB de 63A para alimentadores de motor
- Montado en una sola fila de riel DIN
- Gabinete IP54 en ambiente de 40°C (sala de máquinas)
- Mala ventilación natural (sin ventiladores)
Verificación del fabricante: Las pruebas de aumento de temperatura muestran que con los 12 circuitos cargados a 63A simultáneamente, las temperaturas de los terminales superan los 110°C (ambiente de 40°C + límite de aumento de 70K). Para cumplir con la norma IEC 61439-1, el fabricante declara:
- Clasificación del dispositivo (In): 63A por MCB
- Clasificación del circuito (Inc): 47A por circuito en esta configuración
- RDF requerido: 0.75 (explicado en la siguiente sección)
Impacto práctico: Cada circuito del motor debe limitarse a una carga continua de 47A, o el panel debe reconfigurarse con espacio/ventilación para lograr valores de Inc más altos.
Para comparar con estándares más antiguos, consulte nuestro artículo sobre Categorías de utilización IEC 60947-3 que rige los propios dispositivos, no el conjunto.
RDF – Factor de diversidad nominal: el multiplicador térmico crítico
Definición y propósito (IEC 61439-1:2020, Cláusula 5.3.3)
RDF (Factor de diversidad nominal) es el valor por unidad de Inc al que todos los circuitos de salida (o un grupo de circuitos) se pueden cargar de forma continua y simultánea, teniendo en cuenta las influencias térmicas mutuas. Lo asigna el fabricante del conjunto en función de la verificación del aumento de temperatura.
Distinción crítica: RDF NO es un factor de diversidad eléctrica (como los de BS 7671 o NEC Artículo 220). Esos códigos estiman los patrones de uso de carga reales (“no todas las cargas funcionan simultáneamente”). RDF es un factor de reducción térmica que limita la carga del circuito para evitar el sobrecalentamiento cuando todos los circuitos funcionan simultáneamente.

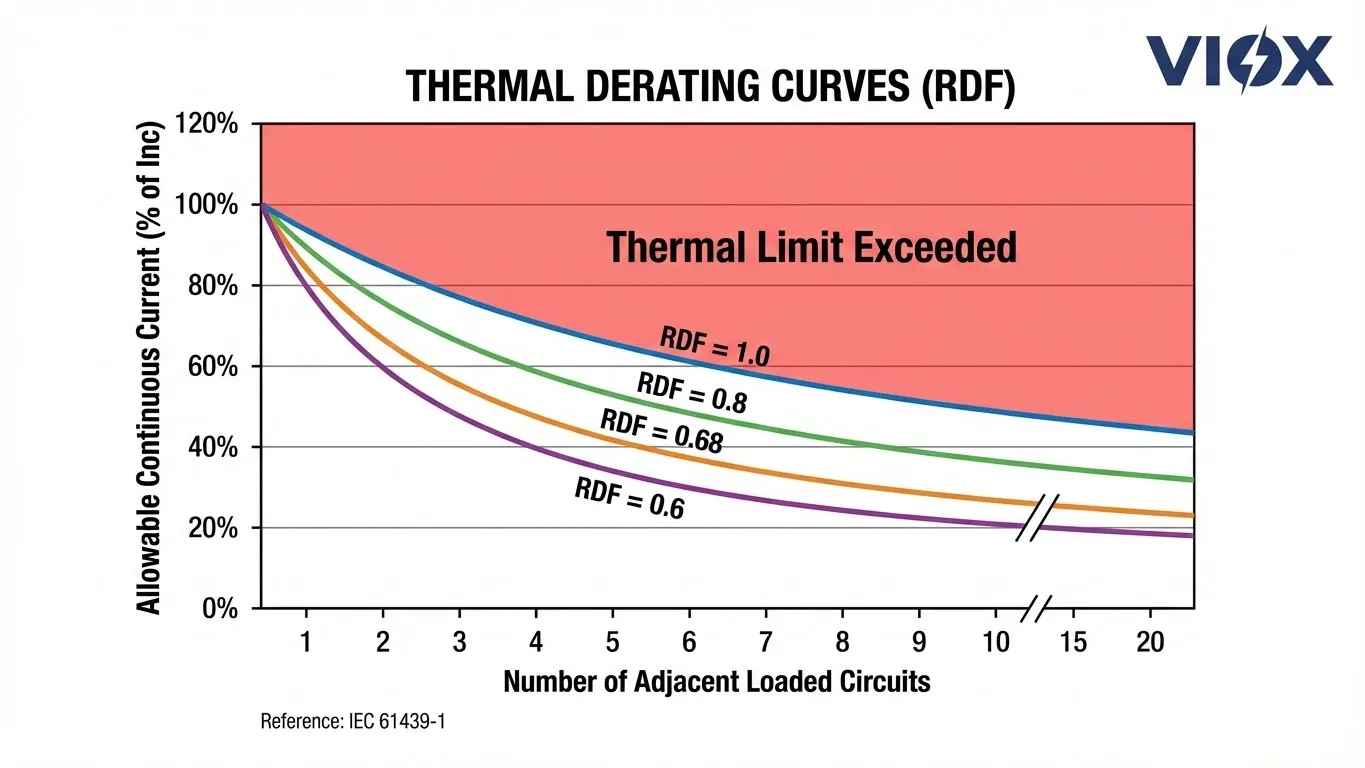

Valores de RDF y su significado
| Valor de RDF | Interpretación | Aplicaciones Típicas |
|---|---|---|
| 1.0 | Todos los circuitos pueden transportar Inc completo continuamente al mismo tiempo | Sistemas solares fotovoltaicos, centros de datos, líneas de proceso industrial con servicio continuo, infraestructura crítica |
| 0.8 | Cada circuito limitado al 80% de Inc para carga simultánea continua | Edificios comerciales con cargas mixtas, paneles bien ventilados, densidad de carga moderada |
| 0.68 | Cada circuito limitado al 68% de Inc para carga simultánea continua | Cuadros de distribución residenciales, gabinetes apretados, altas temperaturas ambiente |
| 0.6 | Cada circuito limitado al 60% de Inc para carga simultánea continua | Paneles extremadamente densos, mala ventilación, condiciones ambientales elevadas, escenarios de modernización |
Ejemplo: Un cuadro de distribución tiene un circuito de salida con Inc = 50A y RDF = 0.68. La carga simultánea continua máxima permitida para ese circuito es:
IB (corriente de funcionamiento) = Inc × RDF = 50A × 0.68 = 34A
Si necesita cargar ese circuito a 45A continuamente, tiene dos opciones:
- Especificar un panel con un RDF más alto (por ejemplo, 0.9 → 50A × 0.9 = 45A ✓)
- Solicitar una configuración donde ese circuito tenga una clasificación Inc más alta (por ejemplo, Inc = 63A → 63A × 0.68 = 43A, aún insuficiente; necesita Inc = 67A o RDF = 0.9)
Cómo los fabricantes determinan el RDF mediante pruebas
La cláusula 10.10 de la norma IEC 61439-1 exige la verificación del aumento de temperatura mediante:
Método 1 – Prueba completa: Cargue el conjunto a las condiciones nominales (InA en las entradas, circuitos de salida a Inc × RDF) durante el tiempo suficiente para alcanzar el equilibrio térmico. Mida las temperaturas en los puntos críticos. Si todos se mantienen por debajo de los límites (Tabla 8), el RDF se valida.
Método 2 – Cálculo (permitido hasta InA ≤ 1,600A): Utilice el modelado térmico según el Anexo D de la norma IEC 61439-1, teniendo en cuenta:
- Disipación de potencia de cada componente (de los datos del fabricante)
- Coeficientes de transferencia de calor (convección, radiación, conducción)
- Propiedades térmicas del envolvente (material, superficie, aberturas de ventilación)
Método 3 – Diseño probado: Demuestre que el conjunto se deriva de un diseño similar probado previamente con modificaciones documentadas que no empeoren el rendimiento térmico.
La mayoría de los fabricantes utilizan el Método 1 para las líneas de productos insignia, y luego derivan variantes utilizando el Método 3. Los paneles personalizados a menudo requieren cálculos del Método 2.
Ejemplo de aplicación de RDF: Tablero de distribución de 8 circuitos
Un tablero de distribución de un edificio comercial contiene:
| Circuito | Dispositivo (In) | Clasificación Inc | RDF | Carga continua máxima (IB) | Carga real |
|---|---|---|---|---|---|
| Acometida | MCCB de 100A | 100A | – | – | Suma de salidas |
| Circuito 1 | MCB de 32A | 32A | 0.7 | 22.4A | 20A (Iluminación) |
| Circuito 2 | MCB de 32A | 32A | 0.7 | 22.4A | 18A (Iluminación) |
| Circuito 3 | RCBO de 40A | 40A | 0.7 | 28A | 25A (HVAC) |
| Circuito 4 | RCBO de 40A | 40A | 0.7 | 28A | 27A (HVAC) |
| Circuito 5 | MCB de 20A | 20A | 0.7 | 14A | 12A (Receptáculos) |
| Circuito 6 | MCB de 20A | 20A | 0.7 | 14A | 11A (Receptáculos) |
| Circuito 7 | MCB de 63A | 50A* | 0.7 | 35A | 32A (Cocina) |
| Circuito 8 | MCB de 63A | 50A* | 0.7 | 35A | 30A (Cocina) |
*Los circuitos 7 y 8 tienen Inc < In debido a la posición de montaje cerca de la fuente de calor
Verificación: Carga real total = 175A. Con RDF = 0.7, el tablero puede manejar una suma de (Inc × RDF) = 199.2A como máximo. El tablero está clasificado adecuadamente, pero si el Circuito 7 u 8 necesitan funcionar a 63A completos, excedería los límites térmicos (63A > 35A permitidos).
Aplicaciones críticas que requieren RDF = 1.0
- Cajas combinadoras solares fotovoltaicas: Los arreglos fotovoltaicos producen la máxima potencia durante 4-6 horas diarias durante las horas de máxima luz solar. Las corrientes de cadena fluyen a su capacidad nominal simultáneamente. Cualquier RDF < 1.0 causa disparos intempestivos por sobrecorriente o degradación a largo plazo de la barra colectora. Consulte nuestra guía de diseño de cajas combinadoras solares.
- Centros de datos y salas de servidores: Las cargas de TI operan 24/7 al 90-95% de la capacidad nominal. Incluso las excursiones térmicas breves corren el riesgo de dañar el equipo. El RDF debe ser igual a 1.0, y los cálculos térmicos deben incluir los peores escenarios.
- Procesos continuos industriales: Plantas químicas, tratamiento de agua, fabricación las 24 horas: cualquier proceso donde la detención = tiempo de inactividad costoso requiere aparamenta con clasificación RDF = 1.0.
- Estaciones de carga para vehículos eléctricos: Múltiple Cargadores de nivel 2 que funcionan simultáneamente durante horas exigen la capacidad térmica completa. Los tableros de consumo típicos con RDF = 0.7 fallan rápidamente en estas aplicaciones.
Errores comunes que cometen los ingenieros con el RDF
Error 1: Confundir el RDF con los factores de diversidad/demanda eléctrica de NEC o BS 7671. Estos no son lo mismo. La diversidad eléctrica reduce la carga total conectada en función de los patrones de uso (no todas las cargas funcionan simultáneamente). El RDF limita la carga de cada circuito incluso cuando todas las cargas funcionan simultáneamente debido a las limitaciones térmicas.
Error 2: Aplicar RDF a cargas de corta duración. IEC 61439-1 define “continuo” como cargas que operan >30 minutos. Para ciclos de trabajo cortos (por ejemplo, arranque de motores, corrientes de irrupción), el RDF normalmente no se aplica; la masa térmica evita el aumento de temperatura en eventos breves.
Error 3: Asumir que el RDF se aplica por igual a todos los circuitos. Los fabricantes pueden asignar diferentes valores de RDF a diferentes secciones o grupos dentro de un conjunto. Siempre verifique el valor de RDF específico del circuito.
Error 4: Ignorar el RDF durante las modificaciones del panel. Agregar circuitos a una placa existente cambia la carga térmica. Si el RDF original era 0.8 basado en “5 circuitos cargados”, agregar 3 circuitos cargados más puede reducir el RDF efectivo a 0.65 a menos que se mejore la ventilación.
Para consideraciones relacionadas con el dimensionamiento de dispositivos de protección, consulte nuestra guía sobre capacidades de los interruptores automáticos: ICU, ICS, ICW, ICM.

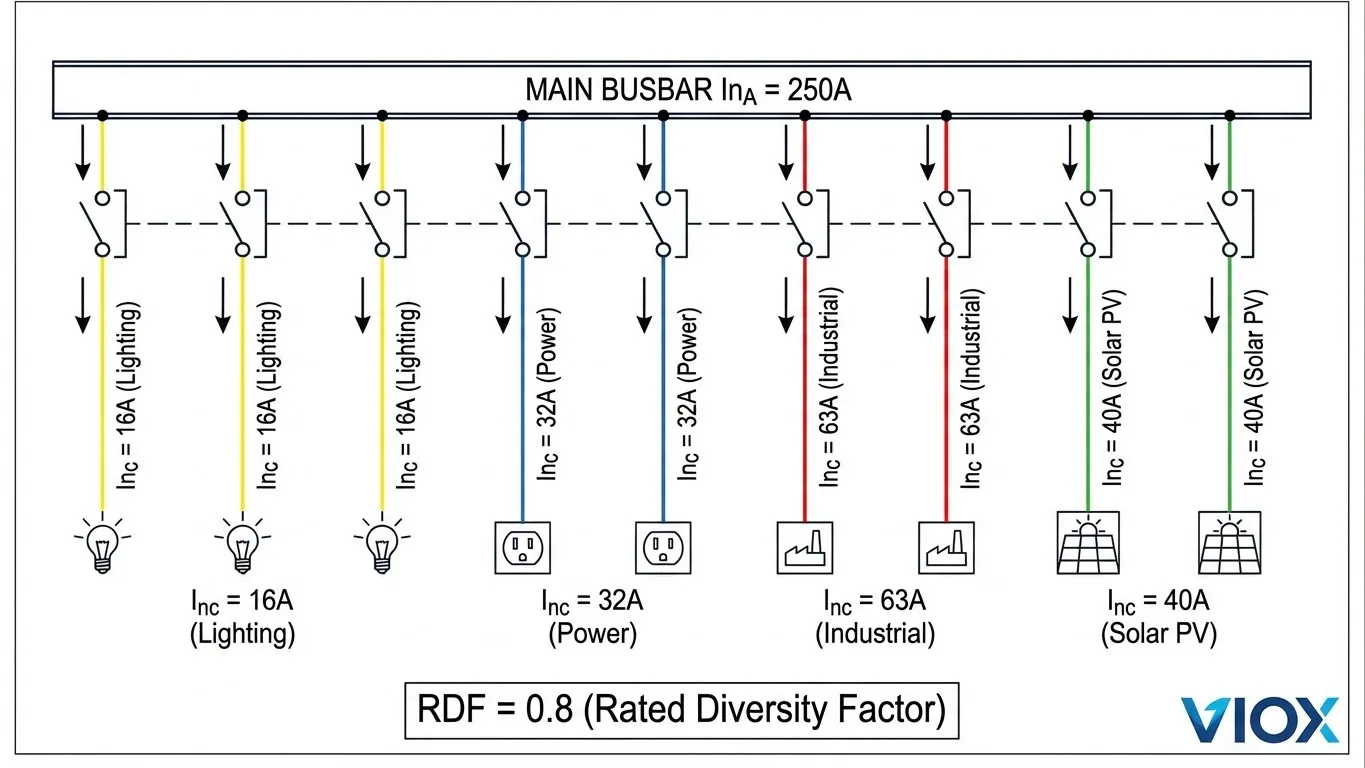

La interrelación: cómo InA, Inc y RDF trabajan juntos
La ecuación de verificación fundamental
Un conjunto conforme a IEC 61439 debe satisfacer:
Σ (Inc × RDF) ≤ InA
Donde:
- Σ (Inc × RDF) = suma de todas las cargas de los circuitos de salida (ajustadas para el funcionamiento simultáneo)
- InA = corriente nominal del conjunto (capacidad de distribución de la barra colectora)
Esta ecuación asegura que la carga térmica total en el conjunto, teniendo en cuenta el funcionamiento simultáneo continuo de todos los circuitos a su capacidad térmicamente reducida, no exceda lo que el sistema de barras puede distribuir sin sobrecalentarse.
Secuencia de verificación del diseño
- Determinar los requisitos de carga: Calcular las corrientes de funcionamiento reales (IB) para todos los circuitos
- Seleccionar dispositivos de protección de circuito: Elija MCB/RCBO con In ≥ IB (dimensionamiento estándar de protección contra sobrecorriente)
- Verificar la configuración del conjunto: El fabricante determina Inc para cada circuito en función del diseño físico
- Aplicar RDF: El fabricante asigna RDF en función de la verificación del aumento de temperatura
- Verificar el cumplimiento: Para cada circuito, verifique IB ≤ (Inc × RDF)
- Verificar la capacidad de InA: Asegúrese de que Σ(Inc × RDF) ≤ InA
Si el paso 5 o 6 falla, las opciones son:
- Aumentar el tamaño/ventilación del panel para mejorar el RDF
- Reducir la carga del circuito (IB)
- Reconfigurar el diseño para aumentar Inc
- Actualizar las barras colectoras para aumentar InA
Caso de estudio: Tablero de distribución de instalaciones de carga mixta
Escenario: Instalación industrial con área de oficinas, planta de producción y energía solar fotovoltaica en la azotea. Tablero de distribución principal único.
| Circuito | Tipo De Carga | IB (A) | Dispositivo In (A) | Inc (A) | RDF | Inc×RDF (A) | ¿Cumple? |
|---|---|---|---|---|---|---|---|
| Acometida | Suministro de servicios públicos | – | MCCB de 250A | 250A | – | – | – |
| C1 | HVAC de oficina | 32 | MCB de 40A | 40A | 0.8 | 32A | ✓ (32A ≤ 32A) |
| C2 | Iluminación de oficina | 18 | MCB de 25A | 25A | 0.8 | 20A | ✓ (18A ≤ 20A) |
| C3 | Receptáculos de oficina | 22 | MCB de 32A | 32A | 0.8 | 25.6A | ✓ (22A ≤ 25.6A) |
| C4 | Línea de producción 1 | 48 | MCB de 63A | 55A* | 0.8 | 44A | ❌ (48A > 44A) |
| C5 | Línea de producción 2 | 45 | MCB de 63A | 55A* | 0.8 | 44A | ✓ (45A ≤ 44A) |
| C6 | Equipos de soldadura | 38 | MCB de 50A | 50A | 0.8 | 40A | ✓ (38A ≤ 40A) |
| C7 | Compresor | 52 | MCB de 63A | 60A | 0.8 | 48A | ❌ (52A > 48A) |
| C8 | Retroalimentación solar fotovoltaica | 20 | MCB de 25A | 25A | 1.0 | 25A | ✓ (20A ≤ 25A) |
*Inc reducido debido a la posición de montaje en sección de alta densidad
Análisis:
- InA declarado: 250A (limitado por la distribución de la barra colectora en esta configuración)
- Σ(Inc × RDF): 32 + 20 + 25.6 + 44 + 44 + 40 + 48 + 25 = 278.6A → ¡Excede InA!
Problemas:
- El circuito C4 excede su límite térmico (carga de 48A > 44A permitidos)
- El circuito C7 excede su límite térmico (carga de 52A > 48A permitidos)
- La carga térmica total (278.6A) excede la capacidad del conjunto (250A InA)
Soluciones:
- Reconfigurar C4 y C7: Mueva estos circuitos de alta carga a una sección con mejor ventilación, aumentando su Inc a 63A y 65A respectivamente → Inc×RDF se convierte en 50.4A y 52A ✓
- Actualizar InA: Instale una barra colectora más grande o mejore la refrigeración para lograr InA = 300A (requiere un nuevo cálculo térmico)
- Dividir la distribución: Utilice un tablero de subdistribución para las cargas de producción, reduciendo la carga del tablero principal
- Verificar el requisito solar fotovoltaico: Tenga en cuenta que C8 tiene RDF = 1.0 (no se puede reducir térmicamente) porque la energía solar se genera continuamente durante el día. Consulte la norma BS 7671 Reglamento 551.7.2 y nuestra guía de instalación de microgeneración para los requisitos.
Consideraciones sobre la expansión futura
Advertencia: Un tablero que opera al 90-100% de InA hoy en día no tiene margen térmico para la expansión. Al especificar nuevas instalaciones:
- Especifique InA al 125-150% de la carga inicial para una capacidad de expansión de 10 años
- Solicite al fabricante que documente la capacidad del circuito de repuesto (cuántos circuitos adicionales antes de que se degrade el RDF)
- Para instalaciones críticas, solicite un informe de modelado térmico que muestre los márgenes de temperatura
Mejores prácticas de VIOX: Diseñamos aparamenta con InA clasificado para la carga conectada real más un margen del 30-50%, y verificamos el RDF para la carga simultánea en el peor de los casos. Todos los cálculos térmicos e informes de prueba se proporcionan con la documentación de entrega, lo que garantiza que los instaladores tengan información completa para futuras modificaciones.
Guía práctica de aplicación para la especificación de aparamenta IEC 61439
Lista de verificación de especificaciones paso a paso
Fase 1: Análisis de carga
- Calcule la corriente de diseño (IB) para cada circuito utilizando datos de carga reales
- Identifique las cargas continuas (operan >30 min) frente a las cargas de corta duración
- Determine la temperatura ambiente en el sitio de instalación (crítico para la reducción de potencia)
- Evalúe las condiciones de ventilación (natural, forzada, restringida)
- Documente los requisitos de expansión futuros
Fase 2: Selección inicial del equipo
- Seleccione dispositivos de protección contra sobrecorriente con In ≥ IB
- Elija el tipo de conjunto: PSC (IEC 61439-2) para industrial o DBO (IEC 61439-3) para operación de personas comunes
- Especifique el InA requerido en función de: max(suma de los circuitos entrantes, Σ(IB con diversidad))
- Considerar cuadro de distribución vs. aparamenta distinciones
Fase 3: Requisitos de verificación
- Solicite al fabricante que proporcione las clasificaciones Inc para cada circuito en la configuración propuesta
- Solicite el valor(es) RDF declarado(s) para el conjunto o los grupos de circuitos
- Verifique: IB ≤ (Inc × RDF) para todos los circuitos de servicio continuo
- Verifique: Σ(Inc × RDF) ≤ InA para el conjunto completo
- Solicite el informe o cálculo de la prueba de aumento de temperatura (IEC 61439-1, Cláusula 10.10)
Fase 4: Revisión de la documentación

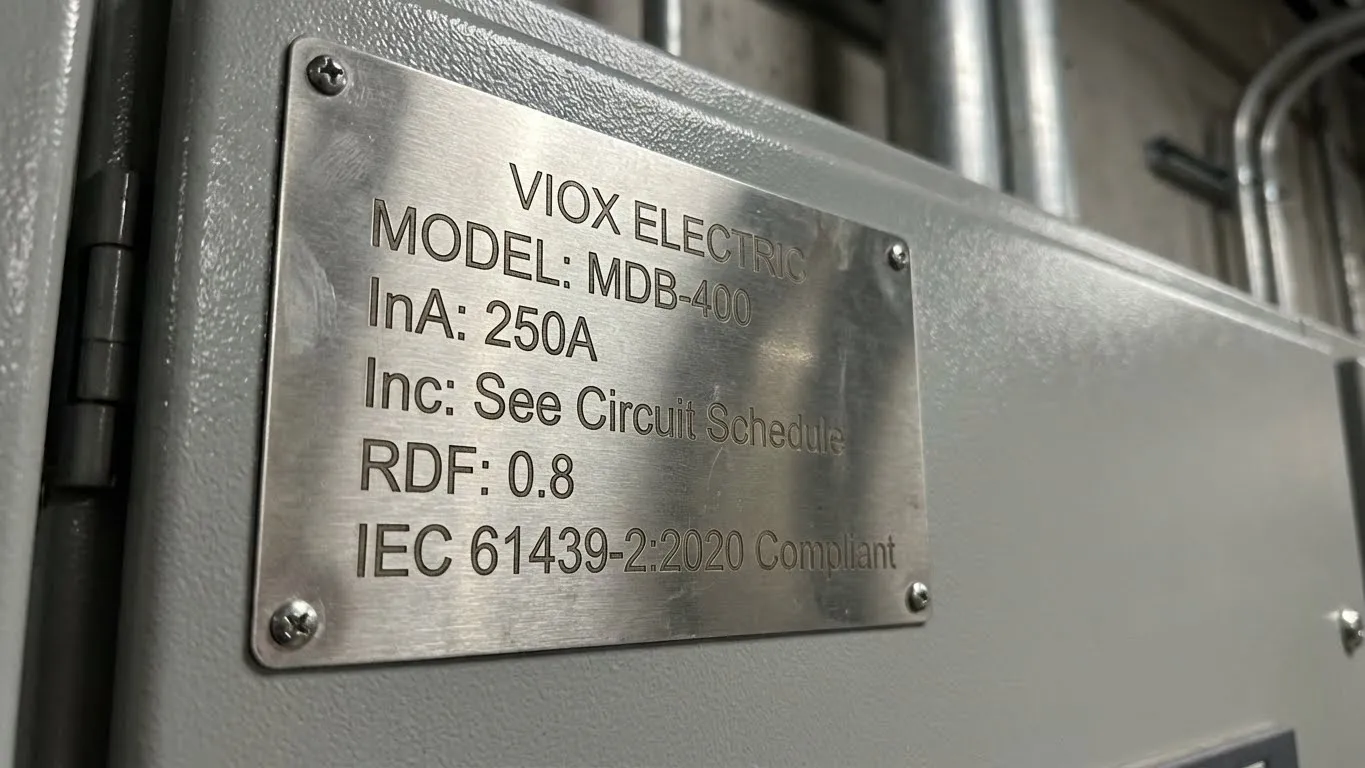

- Confirme que las marcas de la placa de características incluyan InA, el programa Inc y el RDF
- Revise los documentos de verificación del diseño (informes de prueba, cálculos o referencias de diseño probadas)
- Verifique el cumplimiento de las partes aplicables de la serie IEC 61439 (parte 1, 2 o 3)
- Verifique los factores de corrección de altitud/temperatura aplicados si es necesario (consulte guía de reducción de potencia)
Lectura correcta de las hojas de datos del fabricante
Lo que debe Buscar:
- Declaración de InA: Debe indicarse claramente, no ocultarse en letra pequeña. Tenga cuidado con las hojas de datos que muestran solo la “corriente nominal de la barra colectora” sin la InA del ensamblaje.
- Tabla de Inc: Los fabricantes profesionales proporcionan una tabla de Inc circuito por circuito, no solo clasificaciones genéricas del dispositivo. Si la hoja de datos solo enumera “MCB de 10 × 63 A”, exija los valores reales de Inc para esas posiciones específicas.
- Valor RDF y aplicabilidad: Debe indicar el RDF y aclarar si se aplica a todos los circuitos, grupos específicos o secciones. Las declaraciones como “RDF = 0.8 para carga estándar” son vagas; exija detalles.
- Verificación del aumento de temperatura: Solicite referencia al número de informe de prueba o al archivo de cálculo. Según IEC 61439-1, esta documentación debe existir.
- Clasificación de temperatura ambiente: El estándar es 35 °C. Si su sitio excede esto, se requiere una reducción de la capacidad nominal. Solicite ensamblajes con clasificación de 40 °C o 45 °C (reduce InA/Inc en ~10-15%).
Señales de alerta en las especificaciones
🚩 La hoja de datos muestra InA = interruptor principal In: Sugiere que el ensamblaje no se ha verificado correctamente. La InA debe determinarse mediante análisis térmico, no simplemente copiarse de la clasificación del interruptor de entrada.
🚩 No se indica RDF, o “RDF = 1.0” sin justificación: Documentación incompleta, o el fabricante no ha realizado la verificación. Solicite informes de prueba.
🚩 Valores genéricos de Inc sin referencia a la configuración del ensamblaje: Inc depende del diseño físico. Una hoja de datos que indique “MCB de 63 A = Inc 63 A” para todas las posiciones en todos los tamaños de panel no cumple con los requisitos.
🚩 “Basado en IEC 60439” o “Cumple con los estándares heredados”: IEC 60439 ha sido reemplazada. El equipo debe cumplir con la serie IEC 61439 (el período de transición finalizó en 2014).
🚩 No hay documentación disponible sobre el aumento de temperatura: Según la cláusula 10.10, la verificación es obligatoria. Si el fabricante no puede proporcionar esto, el ensamblaje no cumple con los requisitos.
Cuándo solicitar cálculos térmicos
Siempre solicite cálculos térmicos cuando:
- El diseño del panel personalizado se desvía de los diseños estándar del fabricante
- La temperatura ambiente supera los 35 °C
- El gabinete tiene ventilación restringida (IP54+, entornos sellados)
- Carga de circuito de alta densidad (se ocupa >60% de los espacios disponibles)
- Aplicaciones de servicio continuo (centros de datos, industrias de procesos, energía solar fotovoltaica)
- Altitud >1000 m (eficiencia de enfriamiento reducida)
Requisitos de documentación de IEC 61439
Los ensamblajes compatibles deben incluir:
- Placa de identificación (IEC 61439-1, Cláusula 11.1):
- Nombre/marca comercial del fabricante
- Designación o identificación del tipo
- Cumplimiento de IEC 61439-X (parte relevante)
- InA (corriente nominal del ensamblaje)
- Tensión nominal (Ue)
- Frecuencia nominal
- Grado de protección (clasificación IP)
- Corriente de cortocircuito condicional (si corresponde)
- Documentación técnica (IEC 61439-1, Cláusula 11.2):
- Diagrama unifilar
- Tabla de identificación de circuitos con clasificaciones de Inc
- Declaración de RDF
- Informe o referencia de verificación del aumento de temperatura
- Verificación de cortocircuito
- Instrucciones de mantenimiento y operación
- Registros de verificación: Para la verificación del diseño mediante pruebas, cálculos o diseño probado, se deben conservar los registros formales y estar disponibles para su inspección.
Errores y correcciones comunes de especificación
| Error | Consecuencia | Enfoque Correcto |
|---|---|---|
| Especificar “panel de 400 A” sin indicar InA, Inc o RDF | El fabricante entrega la solución compatible más barata; puede tener InA = 320 A con RDF = 0.7 | Especifique: “InA ≥ 400 A, RDF ≥ 0.8 para todos los circuitos de salida, tabla de Inc según la lista de cargas” |
| Usar clasificaciones de dispositivos (In) para cálculos de carga | Sobrecarga: la Inc real puede ser menor | Solicite la tabla de Inc, verifique IB ≤ (Inc × RDF) |
| Ignorar las condiciones ambientales | Sobrecalentamiento en el campo en verano o en entornos de alta temperatura | Especifique la temperatura ambiente, solicite factores de reducción de la capacidad nominal |
| Agregar circuitos después de la entrega sin volver a verificar | Sobrecarga térmica, anulación de la garantía | Involucre al fabricante para la verificación de la modificación |
| Asumir que el RDF de un panel se aplica a otro | Diferentes diseños tienen diferentes valores de RDF | Solicite el RDF específico para su configuración |
Soporte Técnico de VIOX: Nuestro equipo de ingeniería proporciona análisis térmicos de preventa para proyectos personalizados. Envíe los programas de carga y las condiciones de instalación, y le entregaremos la verificación de Inc/RDF antes de que se comprometa a la compra. Para los productos estándar, se incluyen informes de prueba completos con el envío.
Conclusión: Tres números que definen la capacidad en el mundo real
La diferencia entre un conjunto de aparamenta que funciona de manera confiable durante 20 años y uno que falla en cuestión de meses a menudo se reduce a la comprensión de InA, Inc y RDF. Estos tres parámetros interconectados, exigidos por la norma IEC 61439 pero aún ampliamente incomprendidos, definen la realidad térmica de la distribución de energía de servicio continuo.
Principales conclusiones:
- InA es la capacidad total de distribución del conjunto, limitada por el rendimiento térmico de la barra colectora en esa disposición física específica, no la clasificación del interruptor principal
- Inc es la clasificación de corriente de cada circuito considerando la posición de montaje, las fuentes de calor adyacentes y las interacciones térmicas, no la clasificación de la placa de identificación del dispositivo
- RDF es el factor de reducción térmica para la carga simultánea continua, no un factor de diversidad eléctrica de los códigos de instalación
Al especificar o comprar aparamenta, exija estos tres valores con la documentación de respaldo. Verifique la ecuación fundamental: Σ(Inc × RDF) ≤ InA. Solicite informes o cálculos de prueba de aumento de temperatura. No acepte hojas de datos vagas ni afirmaciones no verificadas.
La comprensión de InA, Inc y RDF previene:
- Fallas en el campo por sobrecarga térmica
- Reacondicionamientos costosos cuando las cargas no coinciden con las expectativas
- Incumplimiento de la norma IEC 61439 durante las inspecciones
- Disputas de garantía por “clasificación inadecuada”
- Tiempo de inactividad de la producción debido a disparos molestos
Compromiso de VIOX: Cada conjunto de aparamenta VIOX se envía con la documentación completa de cumplimiento de la norma IEC 61439: marcas de la placa de identificación de InA, programas de circuitos de Inc, valores de RDF declarados y registros de verificación del aumento de temperatura. Nuestros ingenieros trabajan con usted durante la especificación para garantizar que los márgenes térmicos coincidan con su aplicación, no solo que cumplan con los estándares mínimos.
A medida que los sistemas de energía evolucionan hacia factores de utilización más altos (energía solar fotovoltaica, carga de vehículos eléctricos, infraestructura de datos siempre activa), la gestión térmica se vuelve cada vez más crítica. El futuro incluye la monitorización inteligente: gemelos digitales que predicen los márgenes térmicos en tiempo real, alertando a los operadores antes de que ocurran problemas. Pero la base siguen siendo estas tres clasificaciones fundamentales: InA, Inc y RDF.
Especifíquelos claramente. Verifíquelos a fondo. Su infraestructura eléctrica depende de ello.
Preguntas más Frecuentes (FAQ)
¿Qué ocurre si excedo la corriente nominal InA?
Exceder InA hace que las barras colectoras principales funcionen por encima de sus límites de aumento de temperatura (normalmente 70 K por encima de la temperatura ambiente). A corto plazo, esto acelera el envejecimiento del aislamiento, afloja las conexiones atornilladas debido a los ciclos de expansión térmica y aumenta la resistencia de contacto. Las consecuencias a largo plazo incluyen la oxidación de la barra colectora, el aislamiento carbonizado y el eventual flameo o incendio. Lo más crítico es que, los dispositivos de protección contra sobrecorriente pueden no dispararse: un interruptor principal de 250 A no protege contra la sobrecarga térmica a una carga continua de 260 A. El conjunto está diseñado como un sistema; exceder InA compromete todo el equilibrio térmico.
¿Puedo usar un circuito a Inc completo si RDF < 1.0?
No. RDF limita específicamente la carga simultánea continua a Inc × RDF. Si Inc = 50 A y RDF = 0,7, la carga continua máxima permitida es de 35 A. Operar a 50 A viola los límites de temperatura de la norma IEC 61439, aunque el interruptor automático no se haya disparado. Las cargas de corta duración (< 30 minutos de tiempo de encendido con un enfriamiento adecuado en tiempo de apagado) pueden acercarse a Inc completo, pero el servicio continuo debe respetar RDF. Si su aplicación requiere una carga continua de Inc completo, especifique un conjunto con RDF = 1,0 o solicite una configuración con Inc más alto para ese circuito específico.
¿Cómo determino el factor de reducción de la demanda (RDF) para la configuración específica de mi panel?
El RDF debe ser proporcionado por el fabricante del conjunto, no calculado por el instalador o diseñador. Se determina a través de:
- Prueba de aumento de temperatura según IEC 61439-1, Cláusula 10.10
- Cálculo térmico utilizando modelos validados (Anexo D)
- Derivación de un diseño probado con similitud documentada
Al solicitar presupuestos, especifique: “Proporcione el valor de RDF declarado con el informe de prueba de respaldo o la referencia de cálculo”. Si el fabricante no puede proporcionar la documentación de RDF, el conjunto no cumple con la norma IEC 61439. Para los paneles personalizados que se desvían de los diseños de catálogo estándar, solicite un análisis térmico formal; VIOX proporciona este servicio en la etapa de especificación para proyectos superiores a 100 A InA.
¿Se aplica RDF a las cargas a corto plazo (< 30 minutos)?
Generalmente no. RDF aborda el equilibrio térmico bajo carga continua (>30 minutos donde la temperatura se estabiliza). Las cargas de corta duración, como el arranque del motor, las ráfagas de soldadura o las sobrecargas breves, se benefician de la masa térmica: el conjunto no alcanza la temperatura de estado estacionario. Sin embargo, si las cargas de corta duración se ciclan rápidamente (por ejemplo, 20 minutos ENCENDIDO / 10 minutos APAGADO repetidamente), el conjunto nunca se enfría por completo y RDF se aplica de manera efectiva. Para las aplicaciones de ciclo de trabajo, consulte al fabricante con su perfil de carga específico. IEC 61439-1 no prescribe reglas exactas de ciclo de trabajo: la verificación térmica determina los límites.
¿Cuál es la diferencia entre RDF y los factores de diversidad en los códigos eléctricos (BS 7671, NEC)?
Factores de diversidad eléctrica (BS 7671 Apéndice A, NEC Artículo 220) estiman el uso real de la carga: “No todos los circuitos funcionan simultáneamente”. Reducen la carga conectada total para dimensionar los cables de alimentación y los transformadores en función de los patrones de uso estadísticos. Ejemplo: cinco circuitos de cocina residenciales de 30 A podrían tener un factor de diversidad de 0,4, asumiendo solo un uso promedio del 40%.
RDF (Factor de Diversidad Nominal) es un límite térmico para el funcionamiento continuo: “Incluso si todos los circuitos funcionan simultáneamente, la acumulación de calor limita cada circuito a Inc × RDF”. Es una restricción física, no una estimación estadística. Puede aplicar la diversidad eléctrica para reducir el tamaño del suministro, pero usted no puede exceder los límites térmicos definidos por RDF.
Ejemplo de confusión: un ingeniero aplica una diversidad de 0,7 para reducir el tamaño del suministro (correcto), luego asume que cada circuito puede funcionar al 100% Inc porque “las cargas no funcionarán todas juntas” (incorrecto). Incluso si las cargas no funcionan estadísticamente todas juntas, cuando lo hacen, cada una debe permanecer dentro de los límites térmicos de Inc × RDF.
¿Puede ser InA superior a la corriente nominal del interruptor automático principal?
Sí, InA puede exceder la clasificación In del interruptor principal. InA está determinado por la capacidad térmica de la barra colectora en un diseño específico, mientras que el interruptor principal In se selecciona para la protección contra sobrecorriente/cortocircuito en función de las características del suministro y la coordinación.
Ejemplo: un tablero de distribución tiene InA = 800 A (verificado mediante pruebas térmicas de la barra colectora). El nivel de falla del transformador de suministro y los requisitos de coordinación dictan un interruptor principal de 630 A (In = 630 A). El conjunto puede distribuir 800 A térmicamente, pero la protección contra sobrecorriente limita el suministro a 630 A. Esto es conforme.
Por el contrario, InA puede ser más bajo que la clasificación del interruptor principal: un escenario más común que causa confusión en el campo. Un interruptor principal de 400 A no garantiza InA = 400 A si el diseño de la barra colectora limita la distribución a 320 A.
¿Cómo afecta la temperatura ambiente a estas clasificaciones?
Las clasificaciones estándar IEC 61439-1 asumen una temperatura ambiente de 35 °C (según la Tabla 8). El funcionamiento a temperaturas más altas reduce la capacidad de corriente porque los componentes comienzan más cerca de los límites de temperatura. Reducción típica:
- Temperatura ambiente de 40 °C: reduzca InA/Inc en ~10%
- Temperatura ambiente de 45 °C: reduzca en ~15-20%
- Temperatura ambiente de 50 °C: reduzca en ~25-30%
Estas son aproximaciones; la reducción de potencia exacta depende del diseño del ensamblaje. Solicite siempre las curvas de corrección de temperatura del fabricante. Para instalaciones con una temperatura ambiente superior a 40 °C (salas de máquinas, climas tropicales, gabinetes exteriores expuestos al sol), especifique esto por adelantado. VIOX puede proporcionar ensamblajes clasificados para temperaturas ambiente elevadas o aplicar factores de corrección a los diseños estándar.
La altitud también afecta la refrigeración (densidad de aire reducida). Por encima de 1000 m, se aplica una reducción de potencia adicional; consulte nuestra guía completa de reducción de potencia para cálculos detallados.
