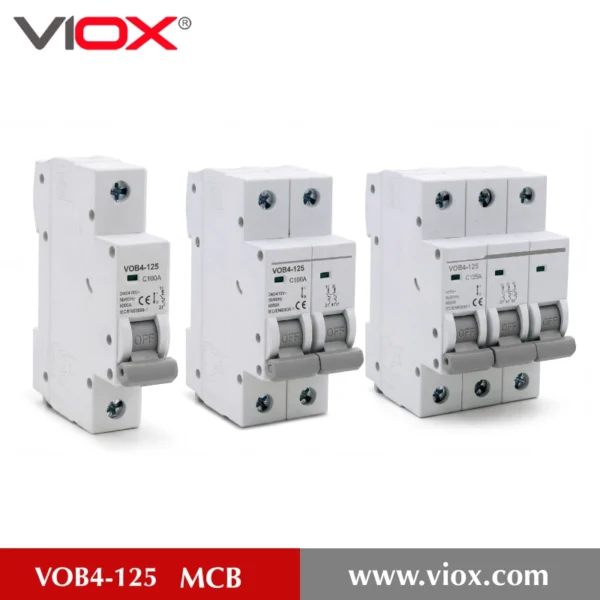

VOB4-125 MCB – Interruptor automático miniatura de alta corriente de 6 kA

✅ Clasificaciones de alta corriente: 80A, 100A, 125A – ideal para la distribución principal y cargas pesadas
✅ Durabilidad eléctrica mejorada: 6.000 ciclos eléctricos (50% más que los 4.000 ciclos estándar)
✅ Resistencia superior: ≥20.000 ciclos para una fiabilidad a largo plazo
✅ Sólida capacidad de ruptura: Protección contra cortocircuitos de 6000A
✅ Amplio rango de tensión: 230V/400V~, 240V/415V~ para aplicaciones internacionales
✅ Todas las configuraciones de polos: 1P, 2P, 3P, 4P disponibles
✅ Curvas de tipo C y D: Adecuado para motores, transformadores y cargas de alta corriente de arranque
✅ Calidad profesional: Fabricado por VIOX Electric con certificación ISO 9001:2015

Envíenos sus requisitos, le haremos un presupuesto en 12 horas

Interruptor automático en miniatura de alta corriente VOB4-125

MCB profesional para aplicaciones de carga pesada de 80A-125A – Los interruptores automáticos en miniatura de la serie VIOX VOB4-125 proporcionan una protección fiable de alta corriente para cuadros de distribución principales, edificios comerciales e instalaciones de carga pesada. Certificación IEC 60898-1 con capacidad de ruptura de 6kA, durabilidad mejorada de 6000 ciclos eléctricos, clasificado de 80A a 125A.

Especificaciones técnicas completas

Parámetro	Especificación
Serie de productos	VOB4-125
Corriente nominal (In)	80A, 100A, 125A
Número de polos	1P, 2P, 3P, 4P
Capacidad de rotura (Icn)	6000A
Tensión nominal	230V/400V~, 240V/415V~
Tecnología de unidad de disparo	Termomagnético
Código de curva (características de disparo)	C, D
Tensión nominal soportada a impulsos (Uimp)	4000V
Durabilidad mecánica	10.000 ciclos
Durabilidad eléctrica	6.000 ciclos (mejorado)
Resistencia	≥20.000 ciclos
Par de apriete	M7 3.5N·m ⚠
Grado de protección	IP20
Temperatura ambiente	-5°C a +40°C
El Cumplimiento De Los Estándares	IEC 60898-1
Montaje	Carril DIN de 35 mm (IEC/EN 60715)

Ventajas clave de VOB4-125

1. Alta capacidad de corriente para cargas pesadas

La serie VOB4-125 está diseñada específicamente para aplicaciones de alta corriente de 80A a 125A, lo que la hace perfecta para:

Cuadros de distribución principales en edificios comerciales
Circuitos de carga pesada en instalaciones industriales
Protección de motores y transformadores grandes
Sistemas HVAC de alta potencia
El equipo de cocina comercial
Distribución de energía en centros de datos

2. Durabilidad eléctrica mejorada – 6.000 ciclos

A diferencia de los MCB estándar con 4.000 ciclos eléctricos, el VOB4-125 ofrece 6.000 ciclos eléctricos – un aumento de 50% en la durabilidad. Esto significa:

Mayor vida útil en aplicaciones exigentes
Reducción de los costes de mantenimiento y sustitución
Mejor rendimiento en circuitos con conmutación de carga frecuente
Mayor fiabilidad para instalaciones críticas

3. Clasificación de resistencia superior

Con una clasificación de resistencia de ≥20.000 ciclos, , el VOB4-125 está construido para el largo plazo, proporcionando:

Vida útil operativa prolongada
Rendimiento constante durante años de servicio
Solución rentable para entornos de alto uso

4. Compatibilidad de voltaje versátil

Al admitir sistemas de voltaje de 230V/400V~ y 240V/415V~, el VOB4-125 es adecuado para:

Proyectos internacionales con diferentes estándares de voltaje
Sistemas eléctricos europeos y asiáticos
Instalaciones multivoltaje

Guía de selección de curvas de disparo

El VOB4-125 está disponible en curvas de tipo C y tipo D para adaptarse a su aplicación específica:

MCB de curva tipo C (5-10 × In) – Recomendado

Lo mejor para aplicaciones comerciales generales e industriales ligeras:

Cuadros de distribución principales con cargas mixtas
Grandes sistemas de aire acondicionado y equipos HVAC
Distribución eléctrica en edificios comerciales
Transformadores y cargas inductivas
Equipos accionados por motor (bombas, ventiladores, compresores)
Paneles de alimentación generales con corrientes de irrupción moderadas

Rango de disparo: 5-10 veces la corriente nominal
Aplicaciones típicas: La mayoría de los edificios comerciales, oficinas, espacios comerciales

MCB de curva tipo D (10-20 × In)

Ideal para aplicaciones industriales pesadas con altas corrientes de irrupción:

Grandes motores industriales y arrancadores de motor
Transformadores pesados con alta corriente de irrupción de magnetización
Equipos de soldadura y maquinaria industrial
Equipos de rayos X e imágenes médicas
Cargas capacitivas con altas corrientes de arranque
Equipos de fabricación industrial

Rango de disparo: 10-20 veces la corriente nominal
Aplicaciones típicas: Plantas industriales, maquinaria pesada, equipos especializados

Aplicaciones por segmento de mercado

Edificios comerciales y oficinas

Tableros de distribución principales: Alimentadores de 80A-125A para subdistribución
Sistemas HVAC: Grandes unidades de techo, enfriadoras, aire acondicionado central
Sistemas de ascensores y escaleras mecánicas: Protección de alimentación principal
Equipos de cocina comerciales: Hornos industriales, sistemas de refrigeración
Tiendas minoristas: Protección de entrada principal para grandes espacios comerciales
Centros comerciales: Circuitos de distribución subprincipales

Aplicaciones residenciales

Edificios residenciales de alta carga: Protección de entrada principal para casas grandes
Viviendas multifamiliares: Tableros de distribución para edificios de apartamentos
Casas de lujo: Circuitos de alta potencia para piscinas, spas, cines en casa
Protección para toda la casa: Interruptor principal para residencias de alta carga
Carga de vehículos eléctricos: Instalaciones de carga de vehículos eléctricos de alta corriente

Instalaciones industriales

Centros de control de motores: Protección para grandes motores industriales
Plantas de fabricación: Distribución principal para líneas de producción
Distribución de energía de fábrica: Circuitos subprincipales en instalaciones industriales
Maquinaria pesada: Protección para equipos industriales de alta potencia
Equipos de proceso: Automatización industrial y sistemas de control

Infraestructura y servicios públicos

Edificios públicos: Escuelas, hospitales, instalaciones gubernamentales
Centros de transporte: Aeropuertos, estaciones de tren, terminales de autobuses
Telecomunicaciones y centros de datos: Distribución de energía de alta corriente
Plantas de tratamiento de agua: Protección de bombas y motores
Edificios municipales: Protección de distribución principal

Aplicaciones especializadas

Sistemas solares fotovoltaicos: Circuitos de protección principales de CC/CA
Almacenamiento de energía en batería: Protección de sistemas de almacenamiento de alta corriente
Sistemas de energía de emergencia: Distribución de generadores y UPS
Instalaciones médicas: Circuitos de distribución de energía críticos
Hospitalidad: Hoteles, resorts, centros de conferencias

VOB4-125 frente a MCB de clasificación inferior

Característica	VOB4-63 (1A-63A)	VOB4-125 (80A-125A)
Rango De Corriente	1A-63A	80A-125A ⚡
Durabilidad eléctrica	4,000 ciclos	6.000 ciclos ✓
Resistencia	No especificado	≥20.000 ciclos ✓
Par de apriete	M5 2.5N·m	M7 3.5N·m (terminales más grandes)
Capacidad De Ruptura	6kA/10kA	6 kA
Uso principal	Circuitos	Distribución Principal y Subprincipal
Instalación Típica	Circuitos finales	Cuadros de distribución, alimentadores

Elija VOB4-125 cuando:

Se requiere protección del cuadro de distribución principal (80A-125A)
Se necesita alta durabilidad eléctrica (6,000 ciclos)
Las aplicaciones de carga pesada exigen una protección robusta
La fiabilidad a largo plazo (más de 20,000 ciclos) es fundamental
Los circuitos de alimentación requieren protección de alta corriente

Dimensiones y datos de instalación

Ancho modular (módulo estándar de 18 mm):

1P: 1 módulo (17.8mm)
2P: 2 módulos (35.6mm)
3P: 3 módulos (53.4mm)
4P: 4 módulos (71.2mm)

Dimensiones físicas:

Altura: 89.6mm (más alto que el MCB estándar para una mejor disipación del calor)
Profundidad: 76.4mm
Ancho: 71.2mm (4P), 53.4mm (3P), 35.6mm (2P), 17.8mm (1P)

Requisitos de instalación:

Montaje: Riel DIN estándar de 35 mm según IEC/EN 60715
Tipo de terminal: Terminales de tornillo más grandes para capacidad de alta corriente
Par de apriete del terminal: M7 3.5N·m (superior al de los MCB estándar)
Compatibilidad de cables: Adecuado para conductores de alta corriente
Ventilación: Asegure un espacio adecuado para la disipación del calor en aplicaciones de alta carga

Notas importantes de instalación:

Utilice conductores con la clasificación adecuada para cargas de 80A-125A
Asegure la aplicación del par de apriete adecuado para evitar conexiones sueltas
Deje un espacio de ventilación adecuado alrededor del MCB
Considere la reducción de la temperatura ambiente para paneles cerrados

Certificaciones y estándares de calidad

El Cumplimiento De Los Estándares Internacionales

✓ IEC 60898-1: Interruptores automáticos para protección contra sobrecorriente en instalaciones domésticas y similares
✓ Capacidad de ruptura de 6kA: Clasificación de interrupción de cortocircuito probada y certificada
✓ Grado de protección IP20: Adecuado para gabinetes eléctricos estándar
✓ Disparo térmico-magnético: Tecnología de protección probada

Calidad de fabricación

✓ ISO 9001:2015 Certificado: Fabricante certificado con sistema de gestión de calidad
✓ Pruebas de fábrica 100%: Cada unidad probada eléctricamente antes del envío
✓ Durabilidad mejorada: 6,000 ciclos eléctricos, ≥20,000 ciclos de resistencia
✓ Trazabilidad completa: Seguimiento de lotes y documentación de calidad
✓ Cumple con la directiva RoHS de la UE: Fabricación ambientalmente responsable

Garantía de calidad

Pruebas rigurosas para la verificación de la capacidad de ruptura
Pruebas de aumento de temperatura para aplicaciones de alta corriente
Pruebas de resistencia a ≥20,000 ciclos
Monitoreo continuo de la calidad de la producción

Guía de instalación y selección

Selección de calificación actual

Cómo elegir la corriente nominal correcta:

Calcular los requisitos de carga:
- Medir la corriente de carga real
- Añadir margen de seguridad (normalmente 125% de la carga continua)
- Considere las necesidades futuras de expansión
Clasificación de 80A:
- Cargas típicas: Carga continua de 55-64kW (400V trifásico)
- Ideal para: Distribución de subcuadros, sistemas HVAC medianos
- Ejemplo: Sistema de aire acondicionado central de 50kW
Clasificación de 100A:
- Cargas típicas: Carga continua de 69-80kW (400V trifásico)
- Ideal para: Distribución principal en edificios comerciales medianos
- Ejemplo: Tablero de distribución principal de edificios de oficinas
Clasificación de 125A:
- Cargas típicas: Carga continua de 86-100kW (400V trifásico)
- Ideal para: Distribución principal comercial grande, alimentadores industriales
- Ejemplo: Interruptor principal entrante del centro comercial

Selección de la configuración de polos

1 polo (1P): Cargas monofásicas, circuitos de 230V/240V
2 polos (2P): Cargas monofásicas con protección de neutro, 230V/240V
3 polos (3P): Cargas trifásicas sin neutro, 400V/415V
4 polos (4P): Cargas trifásicas con protección de neutro, 400V/415V

Más común: Configuraciones 3P y 4P para sistemas trifásicos comerciales/industriales

¿Por qué VIOX Electric para MCB de alta corriente?

Experiencia especializada en alta corriente

Amplia experiencia en la fabricación de MCB de 80A-125A
Diseño avanzado de gestión térmica para aplicaciones de alta carga
Materiales de contacto mejorados para un rendimiento eléctrico superior
Protocolos de prueba rigurosos para aplicaciones de alta corriente

Capacidades de fabricación

Instalación de producción con certificación ISO 9001:2015
Líneas de montaje automatizadas avanzadas
Laboratorio de pruebas interno con equipo de prueba de alta corriente
Control de calidad constante para cada unidad

Atención al cliente

Preventa: Soporte de ingeniería de aplicaciones, asistencia para el cálculo de carga
Técnico: Especificaciones detalladas, dibujos CAD, guía de instalación
Postventa: Solución de problemas técnicos, soporte de garantía
Capacitación: Capacitación de productos para distribuidores y contratistas

Flexibilidad de suministro

Pedidos de muestras pequeñas para pruebas y evaluación
Pedidos de gran volumen para proyectos y distribuidores
Configuraciones mixtas en pedidos individuales
Opciones de etiquetado y embalaje personalizados

Cómo pedir VOB4-125 MCB

Sistema de numeración de modelos: VOB4-125 [Polos] [Curva] [Clasificación]

Ejemplos de pedidos:

VOB4-125 3P C 100A – 3 polos, curva tipo C, corriente nominal de 100 A
VOB4-125 4P C 125A – 4 polos, curva tipo C, corriente nominal de 125 A
VOB4-125 2P D 80A – 2 polos, curva tipo D, corriente nominal de 80 A

Lista de verificación de pedidos:

☐ Número de polos (1P, 2P, 3P, 4P)
☐ Tipo de curva de disparo (C o D)
☐ Corriente nominal (80A, 100A o 125A)
☐ Cantidad requerida
☐ Sistema de voltaje (230V/400V o 240V/415V)
☐ Cronograma del proyecto y requisitos de entrega

Get Your Quote Today

Contact VIOX Electric – High-Current MCB Specialist

For Electrical Contractors:

Project-specific quotations
Asistencia técnica a las aplicaciones
Fast delivery for urgent projects
Mixed ratings and configurations available

For Panel Builders & Distributors:

Volume pricing tiers
Distributor partnership programs
Technical training and support
Custom labeling options

For Engineers & Specifiers:

Technical datasheets and certifications
CAD drawings and panel layout support
Application engineering consultation
Sample requests for testing

Preguntas más Frecuentes (FAQ)

Q: What’s the difference between VOB4-125 and standard 63A MCBs?
A: VOB4-125 is designed for high-current applications (80A-125A) with enhanced electrical durability (6,000 cycles vs. 4,000) and superior endurance (≥20,000 cycles). It’s used in main distribution boards, while 63A and below are typically for branch circuits.

Q: Can I use VOB4-125 as a main breaker for a commercial building?
A: Yes, the VOB4-125 is ideal for main or sub-main distribution in commercial buildings. Choose the current rating based on your calculated load requirements plus safety margin.

Q: What wire size should I use with VOB4-125?
A: Wire sizing depends on local electrical codes and installation conditions. For 125A, typically 25mm² to 35mm² copper conductors are required. Consult local codes or our technical team for specific recommendations.

Q: Is VOB4-125 suitable for three-phase systems?
A: Yes, VOB4-125 is available in 3P and 4P configurations specifically for three-phase 400V/415V systems, commonly used in commercial and industrial installations.

Q: What’s the lead time for bulk orders?
A: Standard lead time is 2-4 weeks for volume orders. Contact our sales team for urgent requirements or large projects.

Q: Do you provide installation training?
A: Yes, we offer technical training for distributors and electrical contractors. Contact us for training schedules and materials.

Related VIOX Circuit Protection Products

VOB4-63 Series (1A-63A): Standard current MCBs for branch circuit protection
MCCB Series: Molded case circuit breakers up to 1600A for higher ratings
RCCB/RCBO: Residual current protection with earth leakage detection
ACB Series: Air circuit breakers for main distribution up to 6300A
Changeover Switches: Manual and automatic transfer switches
SPD Devices: Surge protection for sensitive equipment

[VIEW ALL CIRCUIT PROTECTION PRODUCTS →]

Download Resources

📄 VOB4-125 Technical Datasheet (PDF) – Complete specifications
📄 Installation & Wiring Guide (PDF) – Professional installation instructions
📄 IEC 60898-1 Compliance Certificate – Certification documentation
📄 CAD Drawings (DWG/DXF) – For panel layout and design
📄 Load Calculation Guide (PDF) – How to size high-current MCBs
📄 Complete VIOX MCB Product Catalog – Full product range

[DOWNLOAD ALL RESOURCES]

Product Comparison Table

Modelo	Rango De Corriente	Capacidad De Ruptura	Electrical Cycles	Mejor aplicación
VOB3-63	1A-63A	4.5kA/6kA	4,000	Branch circuits, final loads
VOB4-63	1A-63A	6kA/10kA	4,000	Industrial branch circuits
VOB4-125	80A-125A	6 kA	6,000	Main/sub-main distribution ⚡

El MCB de alta corriente VOB4-125 es fabricado por VIOX Electric Co., Ltd., un fabricante con certificación ISO 9001:2015 que se especializa en dispositivos de protección eléctrica de bajo voltaje. Con décadas de experiencia en la protección de circuitos de alta corriente, VIOX Electric ofrece soluciones confiables para aplicaciones de distribución principal comerciales, industriales y residenciales en todo el mundo.
