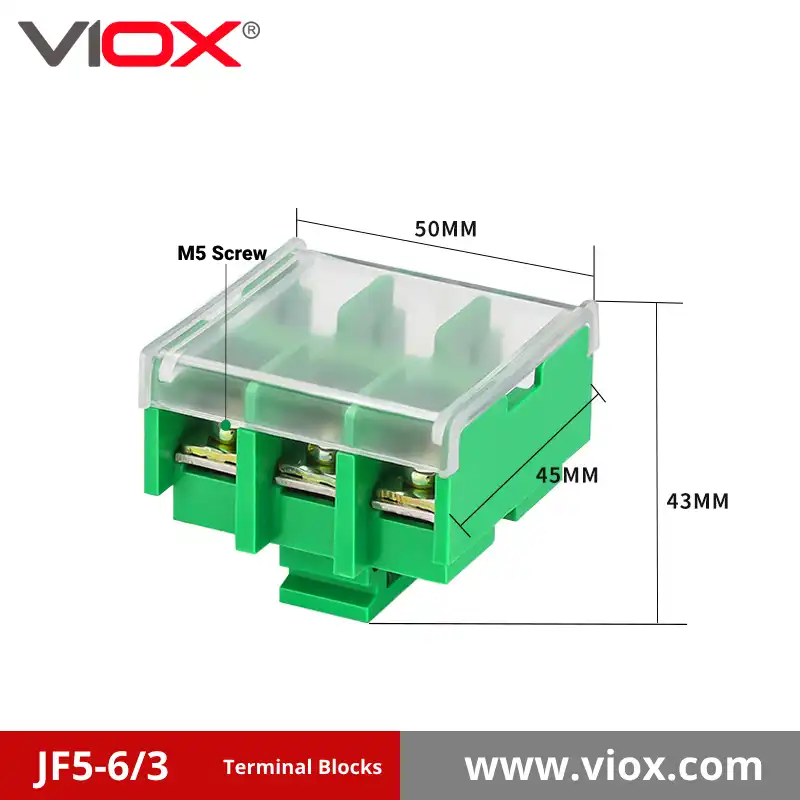

Bloque de terminales JF5-6/3
- Bloques de terminales de tornillo para conexiones de cables seguras
- Capacidad de hasta 660 V y de 17,5 A a 100 A
- Admite secciones de cable de 0,5 a 25 mm².
- Disponible en configuraciones de 1 a 5 terminales
- Montaje en carril DIN para facilitar la instalación
- Cumple las normas IEC60947-7-1:2006 y GB/T14048
- Ideal para equipos industriales y aplicaciones de distribución de energía
Envíenos sus requisitos, le haremos un presupuesto en 12 horas
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:sales@viox.com
Bloques de terminales de tornillo tipo tarjeta de la serie JF5
Los bloques de terminales de tornillo de la serie JF5 son componentes eléctricos avanzados diseñados para conexiones seguras de cables en diversas aplicaciones. Estos bloques pueden alojar cables de cobre redondos con secciones transversales de entre 0,75 y 25 mm² para satisfacer una gran variedad de fines eléctricos.
La serie JF5 cumple estrictos requisitos industriales, como la norma internacional IEC60947-7-1:2006, JB/T9659.1-2006 para bloques de terminales en este tipo de equipos, y GB/T14048, 1-2006 para principios de aparamenta de baja tensión y equipos de control. Este cumplimiento garantiza un alto rendimiento, fiabilidad y seguridad en las instalaciones eléctricas de todo el mundo.
Características principales
- Tipo: Se trata de bloques de terminales de tornillo, lo que significa que utilizan tornillos para fijar el cableado, garantizando una conexión estable y fiable.
- Tensión y corriente nominales: Típicamente clasificado para hasta 660V y 32A a 40Apor lo que son adecuadas para una amplia gama de aplicaciones industriales.
- Montaje: Están diseñados para su montaje en carriles DIN, que es una norma para el montaje de equipos eléctricos en armarios.
- Configuración: Disponible en varias configuraciones, incluidos conectores de doble fila, que permiten múltiples conexiones en un espacio compacto.
Aplicaciones
- Equipamiento industrial: Comúnmente utilizado en maquinaria y paneles de control donde las conexiones eléctricas fiables son cruciales.
- Distribución de energía: Ideal para distribuir energía entre los distintos componentes de un sistema eléctrico.
Especificaciones
| Modelo de producto | Sección del cable | Número de terminales | Corriente nominal | Tensión nominal | Dimensiones del producto |
|---|---|---|---|---|---|
| JF5-1.5/1 | 0,5-1,5 MM². | 1 | 17.5 | 660V | 8.3*30*29MM |
| JF5-1,5/2 | 0,5-1,5 MM². | 2 | 17.5 | 660V | 19.5*31*29MM |
| JF5-1.5/3 | 0,5-1,5 MM². | 3 | 17.5 | 660V | 28.5*31*29MM |
| JF5-1,5/5 | 0,5-1,5 MM². | 5 | 17.5 | 660V | 46.5*30*30MM |
| JF5-2.5/1 | 0,5-2,5 MM². | 1 | 24 | 660V | 11*35*31MM |
| JF5-2.5/2 | 0,5-2,5 MM². | 2 | 24 | 660V | 24*34*32MM |
| JF5-2.5/3 | 0,5-2,5 MM². | 3 | 24 | 660V | 36*35*32MM |
| JF5-2,5/5 | 0,5-2,5 MM². | 5 | 24 | 660V | 59*35*33MM |
| JF5-2,5/S3 | 0,5-2,5 MM². | 1 | 24 | 660V | 11*60.5*55MM |
| JF5-2.5/RD | 0,5-2,5 MM². | 1 | 24 | 660V | 20*46*51MM |
| JF5-4/1 | 0,75-4MM² | 1 | 32 | 660V | 13*40*34.5MM |
| JF5-4/2 | 0,75-4MM² | 2 | 32 | 660V | 27.5*40*32MM |
| JF5-4/3 | 0,75-4MM² | 3 | 32 | 660V | 41*40*32MM |
| JF5-4/5 | 0,75-4MM² | 5 | 32 | 660V | 68*40*32MM |
| JF5-6/1 | 2,5-6MM² | 1 | 41 | 660V | 16*45*44.5MM |
| JF5-6/2 | 2,5-6MM² | 2 | 41 | 660V | 34*45*43MM |
| JF5-6/3 | 2,5-6MM² | 3 | 41 | 660V | 50*45*43MM |
| JF5-6/5 | 2,5-6MM² | 5 | 41 | 660V | 79*45*43MM |
| JF5-10/1 | 4-10MM² | 1 | 57 | 660V | 17*50*48MM |
| JF5-10/2 | 4-10MM² | 2 | 57 | 660V | 38*52*50MM |
| JF5-10/3 | 4-10MM² | 3 | 57 | 660V | 56*50*51MM |
| JF5-10/5 | 4-10MM² | 5 | 57 | 660V | 92*52*50MM |
| JF5-25/1 | 10-25MM | 1 | 100 | 660V | 24*60*51.5MM |
| JF5-25/2 | 10-25MM | 2 | 100 | 660V | 48*61*51MM |
| JF5-25/3 | 10-25MM | 3 | 100 | 660V | 70*61*51MM |
| JF5-25/5 | 10-25MM | 5 | 100 | 660V | 116*61*51MM |
