Has hecho todo bien.
El MOV protector de sobretensión está clasificado para 275V, del tamaño adecuado para su 240V sistema, instalado exactamente de acuerdo al diagrama de cableado en paralelo con la carga, como cada nota de aplicación de muestra. Usted incluso ha añadido a su panel de programación y documentado por el inspector.
Luego de la tormenta. Rayo encuentra la entrada de servicio a las 2:47 de la mañana. En el momento de recibir la llamada, la producción ha sido presionado por tres horas, y que $15,000 unidad de frecuencia variable que encargó el mes pasado? Está muerto. Fritos de placas de circuito, olor a quemado, el conjunto de la catástrofe. Pero aquí está la cosa que no tiene sentido: el MOV es todavía sentado en el panel, fría al tacto, mostrando cero signos de daño. Sin fusible quemado. No térmica decoloración. Parece que ni siquiera sabía que había una oleada.
Entonces, ¿qué pasó? Si el MOV estaba conectado en paralelo con la carga y que has aprendido en los circuitos de clase que ramas paralelas ver el mismo voltaje—¿cómo fue nunca debe proteger a nada?
La respuesta se esconde en la vista. O más exactamente, que se esconde porque no está en la vista—ni siquiera aparece en el diagrama de circuito.
Por qué MOV Protección Parece Imposible (de Acuerdo a la Teoría de Circuitos)

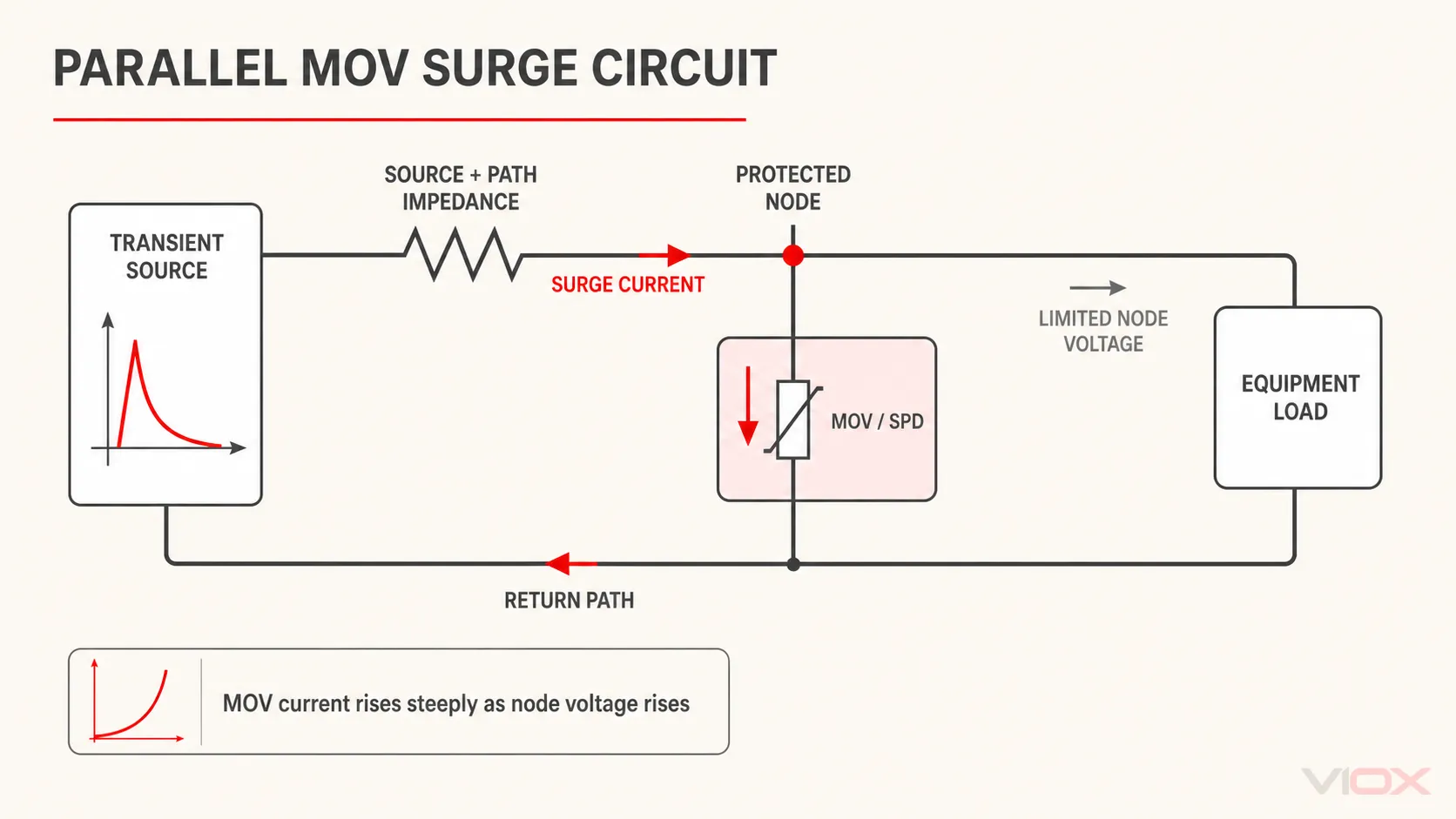

Aquí está el diagrama del circuito que hemos visto cientos de veces:
Fuente de CA → MOV en paralelo con la carga → que es.
Cada ingeniero eléctrico sabe la regla fundamental: componentes en paralelo experiencia de la misma tensión. Es, literalmente, de Kirchhoff del Voltaje de la Ley—ir alrededor de cualquier bucle cerrado, y las caídas de tensión que deben sumar cero. Así que si su fuente de CA se incrementa a 1.000 V, y el MOV está en paralelo con su equipo, a continuación, su equipo de ve... a 1.000 V. El MOV podría empezar a realizar fuertemente, dejando caer su resistencia de megaohmios pocos ohmios, pero ¿y qué? Es en paralelo. El voltaje a través de ambas ramas es idéntico.
Este es el Circuito Paralelo Paradoja.

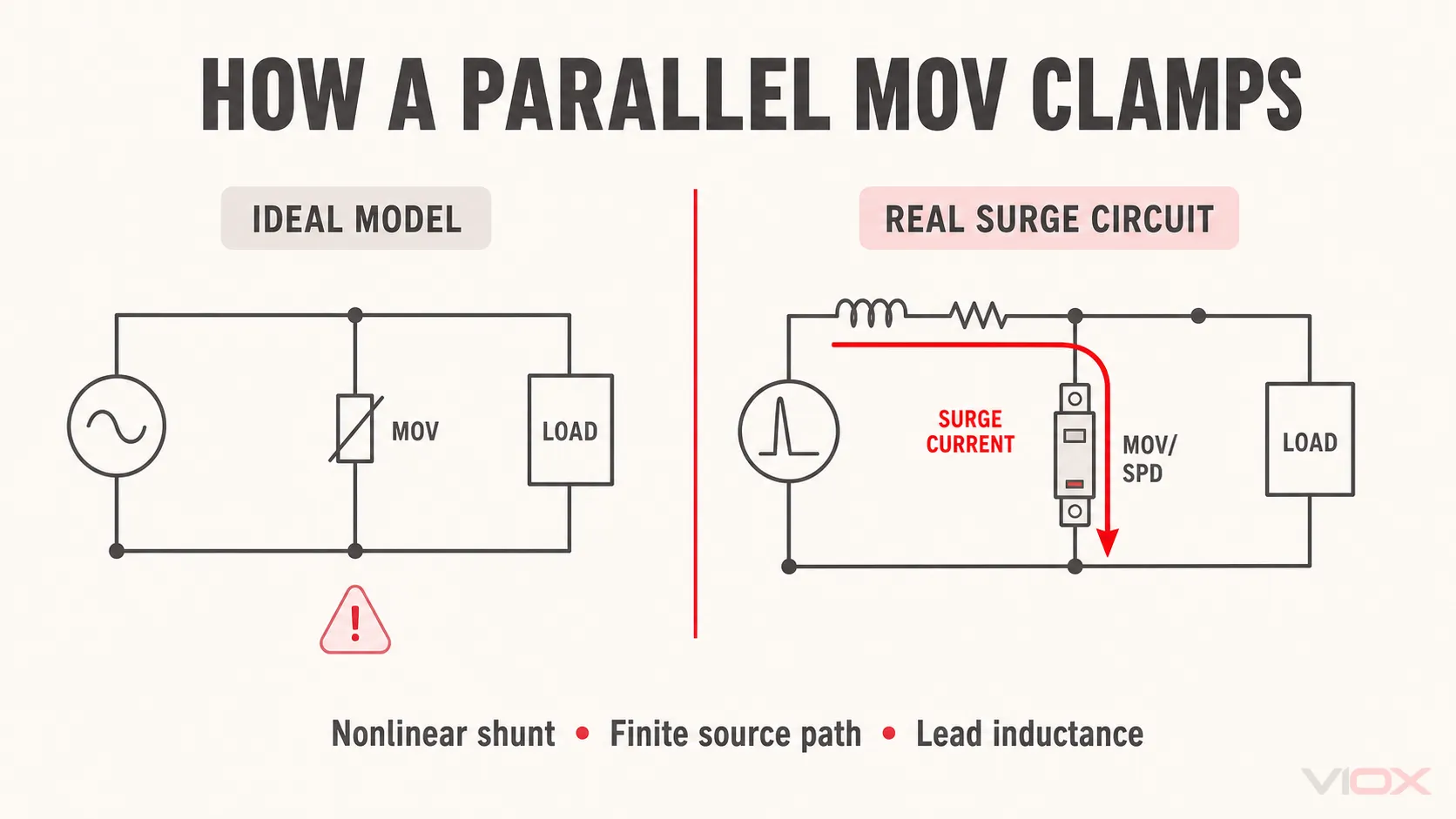

El diagrama del circuito sugiere el MOV debe ser inútil. El dibujo más corriente a través del varistor rama no cambia el voltaje a través de la carga de la rama. Esto lo aprendimos en el segundo año. Su software de simulación confirma. Y sin embargo... de alguna manera... MOV basado en la protección contra sobretensiones en realidad funciona. Millones de edificios de uso esta configuración exacta. Los organismos de normalización recomiendo. Los fabricantes de vender miles de millones de dólares de estos dispositivos anualmente.
Cada diagrama de circuito que está mal, o que le falta algo fundamental.
Spoiler: Que le falta algo.
El Componente que Falta de Cada Diagrama del Circuito
La cosa que hace MOV labor de protección—el componente que se rompe el Circuito Paralelo Paradoja—no se muestra en forma simplificada los diagramas de circuito, porque siempre está ahí. Es tan fundamental, tan inevitable, que el dibujo cada vez que sería como el etiquetado de cada vaso de agua con "Advertencia: Contiene Hidrógeno."
Es la impedancia de línea. El Invisible Resistencia.
Entre su fuente de CA (utilidad transformador, generador de respaldo, lo que sea) y su MOV-protegido de la carga, siempre hay resistencia y la inductancia del cableado, conexiones, interruptores, barras colectoras, y la propia fuente. A 60 Hz en estado estacionario, esta impedancia es muy pequeño—a menudo muy por debajo de un ohm—y normalmente se puede ignorar. Las luces no atenuar notablemente cuando se enciende un motor. Su multímetro mide prácticamente el mismo que el voltaje en todas partes en el panel.
Pero durante una oleada?
Durante una oleada, que "el pequeño" de la impedancia se convierte en el componente más importante en la totalidad de su sistema de protección.
He aquí por qué: El Invisible Resistencia no está en paralelo con cualquier cosa—es en serie con todo. Y cuando el MOV se inicia la realización de duro, tirando de miles de amperios, que la impedancia en serie crea una caída de tensión que no existen en estado estacionario. De repente, usted no tiene dos ramas paralelas de la misma tensión. Usted tiene un divisor de voltaje.
He aquí por qué con los números reales, porque aquí es donde se pone interesante.
El 2-Ohm Regla
La UL 1449 oleada de prueba estándar para residencial/comercial ligero Dpss especifica una fuente de impedancia de 2 ohmios. Esto no es arbitrario, se basa en las mediciones de la real servicio residencial de entrada de impedancias. Cuando se prueba una SPD, que son la simulación de lo que sucede cuando una 6,000 V en circuito abierto de sobretensión (imagino cerca de un rayo) golpea a un sistema con 2Ω de impedancia de línea, que puede entregar hasta 3,000 Una de corto-circuito de corriente de sobretensión.
Mira lo que pasa:
Oleada de éxitos. El MOV de voltaje de corriente característica significa que una vez que la tensión supera su nominal tensión de sujeción (digamos 775V para un 275V calificación MOV), se inicia la realización fuertemente. Su resistencia dinámica durante la conducción podría caer a menos de 1½. Los picos de corriente que quiere fluir, pero tiene que empujar a través de que 2Ω de impedancia de línea de primera.
Divisor de tensión fórmula: V_load = V_surge × (Z_MOV / (Z_line + Z_MOV))
Con una 3,000 Una oleada y nuestra 2Ω impedancia de línea:
Caída de voltaje en la impedancia de línea: 3.000 × 2½ = 6,000 V
La tensión en el MOV/carga de un nodo: V_surge – 6,000 V
Esperar. Si empezamos con una 6,000 V de tensión, y dejamos de 6.000 V a través de la impedancia de línea, lo que queda en la carga?
Casi nada. El MOV abrazaderas de lo poco voltaje no aparece, normalmente alrededor de 775V para esta clasificación. Su equipo, si está clasificado para la correcta resiste sobretensión (normalmente 1500 V-2,500 V para la industrial del engranaje), sobrevive fácilmente.
El Invisible Resistencia sólo absorbe 6,000 V para su MOV sólo tuvo que lidiar con 775V.
Es por eso que la configuración en paralelo de las obras. El MOV no es la protección por "mantener la tensión de la misma"—es la protección mediante la creación de un divisor de voltaje con la impedancia de línea. La impedancia de línea no es un problema a solucionar. Es la solución.
¿Por Qué 'Correctamente Instalado' Docup Y Permitir Que Los Equipos Se Destruye
Así que si El Invisible Resistencia que hace que todo funcione, ¿por qué hacer un Dps no? ¿Por qué los $15,000 variador de frecuencia todavía consigue frito?
Porque lo Invisible Resistencia tiene que ser lo suficientemente grande, en el lugar, y vinculado con un MOV que en realidad sigue trabajando. Faltar alguna de estas, y su "protección" es teórico único.
Razón #1: Usted no Tiene Suficiente Impedancia de Línea
La Impedancia de Presupuesto es lo que yo llamo el total de la impedancia en serie entre la oleada de la fuente y la carga. Demasiado poco, y la división de tensión no funciona. El MOV obtiene abrumado, y la carga que se expone.
Esto sucede en tres escenarios:
Escenario a: Muy cerca del transformador
Si su establecimiento está a 50 metros de la poste transformador, su impedancia de línea podría ser sólo el 0,5 Ω. Cuando 3,000 Una oleada de éxitos, te deje solo 1.500 V a través de la impedancia de línea. Si la oleada comenzó a 6.000 V, tienes 4,500 V aparecen en su MOV. Un 275V calificación MOV sujeción a 775V no puede manejar eso, es tratando de absorber 3,725 V más de lo diseñado. Se va a llevar a cabo, duro, pero la tensión de sujeción será mucho mayor que la nominal, y su equipo podrían no sobrevivir.
Escenario B: Muy rígido fuente
Los grandes edificios comerciales con múltiples transformador alimenta o instalaciones con generadores a menudo tienen las impedancias de la fuente de menos de 0,3 Ω. La estabilidad de la tensión? Excelente. Arranque del Motor? Suave. Protección contra sobretensiones? Terrible. La división de tensión apenas sucede.
Escenario C: entrada de Servicio de SPD en el lado equivocado de un breaker principal
Instalar un SPD en el lado de la línea de que el interruptor principal (que algunos electricistas hacer, pensando que ellos son la protección de "todo"), y se pierde el interruptor de la resistencia de contacto y la conexión de la impedancia de su Impedancia de Presupuesto. Que puede costar 0.3-0.5 Ω de protección suficiente de la materia.
Pro-Tip #1:
Su protección es sólo tan bueno como su impedancia de línea. Si estás dentro de 100 pies del transformador o muy rígido fuente (>10,000 Una corriente de cortocircuito disponible), una sola MOV en la entrada de servicio no será suficiente. Usted necesita coordinada, capas de protección.
Razón #2: El SPD está Demasiado Lejos de Lo que Se está Protegiendo
Aquí está la parte en contra de la intuición: la distancia desde la fuente añade a su Impedancia de Presupuesto (bueno para la división de voltaje), pero la distancia desde el SPD a la carga resta de su protección (malo para la carga).
Si la entrada de servicio de SPD está a 200 metros de conducto de distancia de su equipo crítico, no hay línea de impedancia entre el SPD y la carga también. Que la impedancia es después de que el punto de protección. El SPD abrazaderas de tensión en el panel a, digamos, 800V. Pero la oleada actual todavía tiene que empujar a través de otro de 200 pies de cable para llegar a su variador de frecuencia, y de que el cable ha de impedancia.
Vamos a calcular:
200 pies de 3/0 AWG de cobre en acero conducto ≈ 0.05 Ω resistencia + 0,1 Ω reactancia inductiva (a sobretensiones de frecuencias) ≈ 0.15 Ω
Corriente de sobretensión: 1.000 (reducción de 3.000 por el servicio de protección de entrada)
Adicional de aumento de tensión en la carga: 1000 × 0.15 Ω = 150V
Tensión al variador de frecuencia: 800V + 150 V = 950V
Si el variador de frecuencia está clasificado para 800V oleada de soportar, sólo superado. Que 200 pies acaba de agregar 150 V de la exposición sin protección—más que suficiente para dañar la electrónica sensible.
Esta es la razón por las instalaciones industriales de uso en capas de protección: entrada de servicio SPD (Tipo 1 según IEC 61643-11), subpanel SPD (Tipo 2), y el lado de carga del SPD (Tipo 3). Cada capa tiene impedancia de línea de trabajo en su favor, y a minimizar los desprotegidos de la impedancia entre el SPD y la carga.
Pro-Tip #2:
Calcular antes de instalar. Utilizar el divisor de voltaje de la fórmula con la impedancia de línea para predecir real de la tensión de sujeción de la carga, no sólo en el SPD. Si la distancia es importante, necesita protección adicional más cerca de la carga.
Razón #3: el MOV Usado (Y Usted no Lo Sabe)
MOVs no duran para siempre. Cada oleada de eventos, incluso los pequeños, causas microscópicas daño para el óxido de zinc límites de grano en el interior del dispositivo. A lo largo del tiempo, la sujeción, la tensión aumenta. Que 275V calificación MOV instaló hace siete años, ahora abrazadera de 1.200 V en lugar de 775V.
El modo de fallo se parece a esto:
Años de pequeña oleada de eventos degradan poco a poco el MOV
Tensión de sujeción aumenta lentamente (no te das cuenta porque no tienes pruebas de ello)
Un día, una gran oleada de éxitos
El gastado MOV abrazaderas en 1.500 V en lugar de 775V
Su equipo, clasificado para los 1.200 V soportar, se daña
Compruebe el MOV—se ve bien, sin daños visibles, el fusible no ha soplado
Finalmente, un severamente degradados MOV fallará corto-circuito. Este es en realidad el diseñado de modo de falla—mejor fallar a corto y fundir el fusible de fallar abierto y proveer cero de protección. Pero si el fusible no está debidamente coordinado, un cortocircuito MOV al final de su vida puede tirar suficiente corriente para recalentar las conexiones o incluso provocar un incendio.
Los "garantía de por vida" para toda la casa Dps? La letra pequeña dice el MOV es de sacrificio y de las necesidades de inspección cada 2 a 3 años en alta oleada de entornos (Florida, las regiones de montaña, cerca de instalaciones industriales). Nadie lo hace.
Pro-Tip #3:
No confíe en un niño de 10 años MOV. La absorción de la energía se degrada la tensión de sujeción a lo largo del tiempo—que 275V MOV podría ahora sujete a 400V o superior. Reemplazar el Docup cada 5-7 años en ambientes hostiles, 10 años como máximo en otros lugares.
La Impedancia De Presupuesto: Cálculo Real De La Protección En El Mundo
Suficiente teoría. Vamos a calcular si su SPD, en realidad, proteger su equipo.
Paso 1: Cálculo De Impedancia De Línea
Usted necesita estimar el total de la serie de la impedancia de la oleada de punto de inyección (generalmente la entrada de servicio) para la ubicación del DPS. Esto incluye:
- Utilidad de la impedancia de la fuente (transformador + bajada del servicio)
- Conductores de entrada de servicio
- Interruptor principal/desconexión de la resistencia de contacto
- Embarrado de impedancia
- Alimentador de conductores para el panel donde el SPD se encuentra
Los valores típicos para el diseño conservador:
| Tipo De Instalación | Típico De La Impedancia De Línea | Corriente De Corto-Circuito |
|---|---|---|
| Residential, close to transformer (<100ft) | 0.5 – 1.0 Ω | De 12.000 a 24.000 de Un |
| Residencial, distancia estándar | 1.5 – 2.5 Ω | De 4.800 a los 8.000 |
| La luz comercial, 208/120V | 0.3 – 0.8 Ω | De 15.000 – 40.000 |
| Industrial, 480V, medio fuente | 0.1 – 0.3 Ω | De 40.000 a 120.000 Un |
| Industrial, 480V, muy rígido fuente | 0.05 – 0.15 Ω | De 80,000 200,000 Un |
Si necesita más precisión, la medida de la corriente de corto-circuito en el panel (requiere de equipo especializado), a continuación, calcular:
Z_line = V_nominal / I_SC
Por ejemplo: 240 V nominales, 10,000 Una corriente de corto-circuito → Z_line = 240V / 10.000 = 0.024 Ω
Espera, eso es menos de la residencial 2Ω hemos hablado antes! ¿Por qué?
Diferentes escalas de tiempo. Que la corriente de cortocircuito es de 60 Hz de estado estable de la corriente de falla, donde sólo resistiva y 60 Hz reactancia inductiva de la materia. Para sobretensiones con tiempos de subida de 1 a 8 microsegundos, la impedancia es mucho mayor debido a:
- Mayor frecuencia la reactancia inductiva (XL = 2nfL, y f es eficaz en el MHz rango de microsegundos sobretensiones)
- El efecto piel en los conductores
- Distribuido de la capacitancia y la inductancia del cableado
La diferencia puede ser de 50 a 100 veces. Es por eso que 0.024 Ω a 60 Hz se convierte en 2Ω en la oleada de frecuencias.
Para propósitos de diseño, el uso de la tabla de arriba. Los comités de normas ya incluido en la frecuencia de efectos.

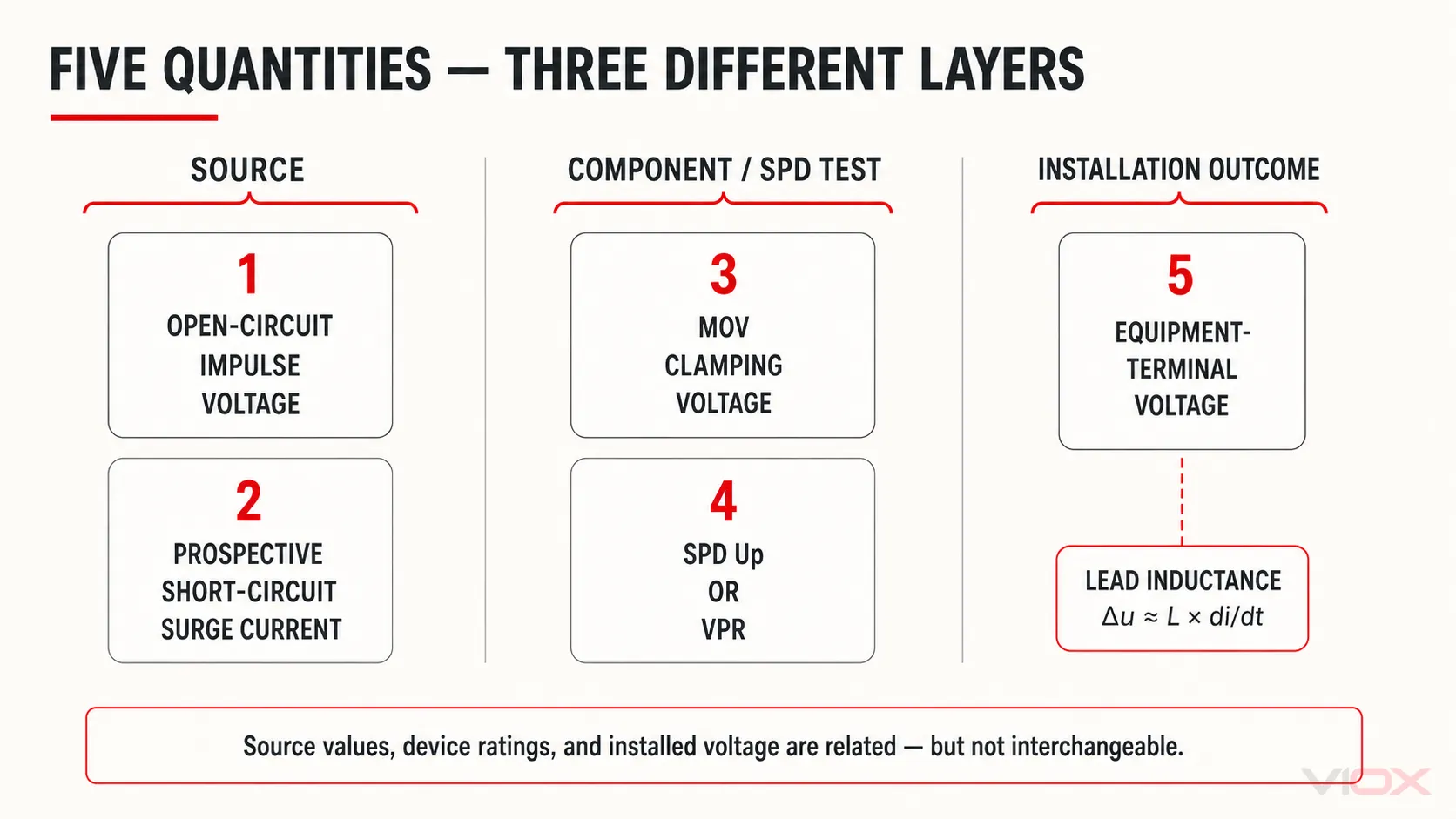

Paso 2: Calcular El Voltaje De La División Durante La Oleada
Estándar de prueba de sobretensión es 6kV en circuito abierto, con suficiente impedancia de la fuente para entregar 3.000 en un corto circuito. Este es El 2-Ohm Regla—6kV / 3kA = 2Ω.
El voltaje en la carga es determinado por el divisor de voltaje entre la impedancia de línea y MOV resistencia dinámica durante la conducción:
V_load ≈ V_clamp_MOV + (I_surge × Z_remaining)
Donde:
- V_clamp_MOV = MOV tensión de sujeción de la hoja de datos (generalmente 2.5-3 veces la tensión nominal)
- I_surge = corriente de sobretensión (limitada por la impedancia total)
- Z_remaining = cualquier impedancia entre el SPD y la carga
Ejemplo práctico 1: Residencial, instalación estándar
Sistema: 240V monofásico
Impedancia de línea: 2.0 Ω (residencial estándar por UL 1449 condiciones de prueba)
MOV rating: 275V (tensión de sujeción: 775V típico)
La oleada: 6kV circuito abierto
Ubicación del DPS: panel Principal
Ubicación de carga: 50 pies de distancia en el subpanel
De picos de corriente: I = V_surge / (Z_line + Z_MOV_dynamic)
Suponiendo MOV resistencia dinámica ≈ 1½ pesada durante la conducción:
I = 6,000 V / (2 - + 1½) = 2.000
Tensión en el panel principal (en SPD): V_clamp = 775V (MOV hoja de datos de valor)
La caída de tensión desde el panel principal de subpanel:
50 pies de 3/0 AWG de cobre: ~0.08 Ω (incluyendo la frecuencia del oleaje efectos)
Adicional de aumento de tensión: 2,000 × 0.08 Ω = 160 V
Tensión en el subpanel de carga: 775V + 160 V = 935V
Conclusión: Si su equipo está clasificado para los 1.200 V sobretensión de soportar (típico de la calidad de la electrónica industrial), está protegido con un cómodo margen. Si es sólo nominal para 800V (más barato equipo), se necesita un adicional de SPD en el subpanel.
Ejemplo práctico 2: Industrial, rigidez de la fuente
Sistema: 480V trifásico
Impedancia de línea: 0.15 Ω (muy cerca de la gran transformador)
MOV rating: 510V (tensión de sujeción: 1,400 V típico)
La oleada: 6kV, de prueba estándar
Ubicación del DPS: distribución Principal
Ubicación de carga: Crítica del variador de frecuencia de 300 pies de distancia
Corriente de sobretensión con rigidez en el origen: I = 6,000 V / (0.15 Ω + 1½) = 5,217 UN
La tensión en la distribución principal: V_clamp = 1,400 V (pero MOV luchar con la corriente de alta intensidad y de la abrazadera superior, a decir de 1.800 V debido a los efectos de saturación)
La caída de tensión al variador de frecuencia:
300 pies de 250 kcmil cobre: ~0.15 Ω
Voltaje adicional: 5,217 A × 0.15 Ω = 782V
Tensión al variador de frecuencia: 1,800 V + 782V = 2,582 V
Conclusión: Este es un problema. La Impedancia de Presupuesto es insuficiente. Usted necesita capas de protección:
- Entrada de servicio SPD para tomar el golpe inicial
- Vamos impedancia de línea a construir a través de la distancia (que ahora es tu amigo)
- Agregar un segundo SPD en el variador de frecuencia del subpanel (ahora tienes 0.15 Ω trabajando para usted entre las capas)
Con dos capas de protección, las matemáticas de los cambios:
La capa 1 abrazaderas de 1.800 V en la entrada de servicio
300 pies añade impedancia → reducción de picos de corriente llega a la Capa 2
Capa 2 SPD en el variador de frecuencia de la ubicación de las abrazaderas de 800V
Variador de frecuencia ve 800V (seguro)
Paso 3: Verificar Contra El Equipo De Soportar
Revise su equipo de sobretensión tensión soportada nominal:
- Industrial VFDs: normalmente 2,500-4,000 V según NEMA MG1 / IEC 61800-5-1
- PLCs y controles industriales: normalmente 1,500-2,500 V
- Electrónica de consumo: 600-1,000 V
- De oficina equipo: 800-1,200 V
- Motores (bobina aislamiento): 3,000-5,000 V
Usted necesita margen de seguridad: objetivo calculadas contra picos de voltaje en la carga ≤70% de los equipos de soportar la clasificación.
Si su cálculo supera esto, usted necesita:
- Adicional SPD más cerca de la carga (añade más favorable de la impedancia)
- De alta energía SPD en la entrada de servicio (mejor sujeción)
- La coordinación entre los Dpss (Tipo 1 + Tipo 2 + Tipo 3 de la cascada)
Pro-Tip #4:La mejor protección contra sobretensiones en los usos de la impedancia como un arma, no un obstáculo. Espacio de tu Dps a acumular impedancia de línea entre cada 100 pies de separación añade protección para las aguas abajo del dispositivo.
El uso de la Invisible Resistor como un Arma: coordinación de la Estrategia de Protección
La mayoría de los ingenieros de pensar acerca de la protección contra sobretensiones como un problema a resolver: "¿Cómo puedo dejar de sobretensiones de llegar a mis equipos?" Que la defensiva de pensamiento, y esto lleva a un solo punto de falla diseños.
Mejor pregunta: "¿Cómo puedo usar la impedancia de línea en mi instalación para distribuir oleada de energía a través de múltiples dispositivos de protección, cada uno trabajando en su funcionamiento óptimo de la región?"
Ahora estás armando El Invisible Resistencia.
Capa 1: Servicio de Protección de Entrada (Vamos Impedancia de Trabajar PARA Usted)
Instalar una alta energía de Tipo 1 SPD en su servicio de entrada o principal del panel de distribución. Este dispositivo necesita para manejar el aumento inicial de energía potencialmente 10-20 kJ / modo—porque ve en la plena oleada antes de cualquier significativas impedancia de línea se atenúa.
Clave especificaciones para la Capa 1:
- Tensión nominal: 275V para 208/240V sistemas, 510V para 480V sistemas
- Calificación energética: ≥10 kJ por cada modalidad (L-N, L-G, N-G)
- Corriente de descarga máxima (Imax): ≥40 kA por el modo de
- Response time: <1 nanosecond (MOVs achieve this inherently)
- Configuración: Todos los modos de protección (L-N, L-G, N-G para una sola fase; todas las combinaciones de tres fases)
La entrada de servicio SPD hace dos cosas:
- Las abrazaderas de las sobretensiones a un nivel manejable (por ejemplo, 1500 V)
- Da la impedancia de línea entre el servicio de entrada y aguas abajo de las cargas de una oportunidad de trabajo
Piense en ello como tomar el primer golpe, de modo que los dispositivos que se enfrentan a una reducción de la amenaza. El aumento de las hojas de su entrada de servicio SPD dirige a sus cargas, pero ahora se está moviendo a través de 100, 200, 300 metros de conducto. De que el cable de la impedancia es la acumulación, caída de tensión, haciendo el trabajo de protección, incluso sin pensar en ello.
Capa 2: Lado De Carga (Protección De Minimizar El Resto De La Exposición)
Medio de instalación-Tipo de energía 2 Dps en subpanels o puntos de distribución más cercano a cargas sensibles. Estos dispositivos de ver una pre-atenuada contra sobretensiones (gracias a la Capa 1 + impedancia de línea) y dar una segunda capa de sujeción.
Clave especificaciones para la Capa 2:
- Tensión nominal: Igual que en la Capa 1 (275V o 510V)
- Calificación energética: de 5 a 10 kJ por cada modalidad (menos de Capa 1, debido a que el oleaje está pre-atenuada)
- Corriente de descarga máxima: 20 a 40 kA por el modo de
- Instalación: En subpanels la alimentación de equipos sensibles (VFDs, Autómatas programables, sistemas de control)
La magia aquí es el de coordinación. La capa 1 abrazaderas de 1.500 V. de 150 pies de alambre de impedancia baja otro 300V (suponiendo que la reducción de picos de corriente después de la Capa 1). Capa 2 SPD ve 1,200 V y abrazaderas para 800V. Su equipo, clasificado para 1.500 V, ve 800V con un cómodo margen.
VIOX ofrece coordinado SPD soluciones específicamente diseñadas para capas de protección en entornos industriales—Tipo 1 y Tipo 2 dispositivos con los voltajes de sujeción para asegurar la correcta operación en cascada sin SPD-a-SPD estrés.
Capa 3 (Opcional): Punto-de-Uso de Protección
Extremadamente sensible o equipo costoso (CNC controladores, sistemas de robótica, dispositivos médicos), añadir un final Tipo 3 SPD directamente en el recinto de equipo. Estos son de baja energía de los dispositivos (1-3 kJ) con muy apretado de sujeción de los voltajes.
Por el momento una ola llega a la Capa 3, se ha reducido a un nivel manejable golpe por Capas 1 y 2, además de todos los acumulados impedancia de línea. Capa 3 sólo se limpia el resto.
Coordinación De Fusibles: Cuando MOVs Fallar (Porque Será)
MOVs se desgastan. Cuando fallan, por lo general no se corto-circuito. Este diseño es el mejor para quemar un fusible que se debe dejar el equipo sin protección, sino que significa que usted necesita correctamente nominal de los fusibles.
El Ayuno y la Fusionada: El aumento es rápido (1-2 microsegundo tiempo de subida), pero el fusible es lento (milisegundos para abrir). El fusible no protege contra las sobretensiones protege contra un error MOV dibujo de potencia continua-corriente de frecuencia y el sobrecalentamiento.
Fusible criterios de selección:
- De acción rápida o semi-lag fusible (fusible Clase J o RK1 para la mejor coordinación)
- Rated for the maximum continuous MOV leakage current (typically <1 mA, but check datasheet)
- I2t rating inferior a MOV máxima resistencia a cortocircuitos (para que el fusible se abre antes de MOV explota)
- Para 275V MOV: típicamente 10-15A fusible
- Para 510V MOV: normalmente 15-fusible de 20A
El fusible también simplifica el reemplazo. Cuando un MOV falla de corto después de años de servicio, el fusible se funde, se obtiene un evidente indicador de falla (muerto SPD luz de estado), y puedes cambiar el módulo. Sin el fusible, un error de MOV podría sentarse allí llevando a cabo, poco a poco la cocción, hasta que algo se prende fuego.
Horario de inspección:
- Cada 6 meses: inspección Visual de daño físico o térmico, la decoloración
- Every 2 years: Leakage current test (should be <1 mA; if >5 mA, replace MOV)
- Cada 5-7 años: el reemplazo Preventivo en alta oleada de entornos (la costa, la montaña, cerca de instalaciones industriales)
- Después de cualquier daño directo de un rayo: Reemplazar afectados Dpss incluso si se "vea bien"
La Protección Que Podía Ver Era la Protección que Usted Necesita
Que $15,000 variador de frecuencia no fallar porque su MOV era defectuoso. Fracasó porque nadie representaron El Invisible de Resistencia de la impedancia de línea que determina si su protección contra sobretensiones de funcionamiento en todos o solo se queda ahí mirando bastante, mientras que su equipo se fritos.
El Circuito Paralelo Paradoja no es realmente una paradoja. Es simplemente incompleta. El circuito de diagramas que muestran MOVs en simples paralelas con cargas de mentir por omisión. Están dejando fuera de la impedancia en serie que hace que todo el sistema de protección de la función.
Ahora que usted sabe:
- Su Impedancia de Presupuesto determina la efectividad de la protección (más es mejor, hasta un punto)
- Distancia de SPD a la carga de materia (cada pie de alambre añade desprotegidos de la impedancia)
- Capas de protección de los usos de la impedancia de línea ofensiva (entrada de servicio + subpanel + lado de carga)
- MOVs desgaste (inspeccionar regularmente, reemplace de forma proactiva)
La mejor parte? Que "imperfecto" cableado ha sido maldición—el tiempo corre, los múltiples puntos de conexión, la caída de tensión está siempre tratando de minimizar? Para la protección contra sobretensiones, esas son las características, que no de errores. El Invisible Resistor está trabajando para usted cada vez.
Sólo asegúrese de que es lo suficientemente grande, en el lugar, y vinculado con MOVs que son en realidad todavía trabajando.
Se desea calcular su centro de Impedancia del Presupuesto y despliegue coordinado de protección que realmente funciona? VIOX del equipo técnico puede ayudarle a diseñar un plan SPD estrategia basada en el real de la impedancia de la fuente, la carga de lugares, equipos y rangos de resistencia. [Contáctenos para una protección contra sobretensiones de evaluación →]
Y la próxima vez que alguien le pregunta cómo un MOV en paralelo, posiblemente, puede proteger la carga?
Sólo sonreír y decir: "Es el componente que no se puede ver que hace toda la diferencia."
Normas Y Fuentes De Referencia
- UL 1449: Estándar para Dispositivos de Protección contra Sobretensiones (Cuarta Edición actual)
- IEC 61643-11: de Baja tensión contra sobretensiones dispositivos de protección – Parte 11: protección contra Sobretensión dispositivos conectados a baja tensión de sistemas de potencia (2024 revisión)
- IEEE C62.41: IEEE Práctica Recomendada para Sobretensiones de Voltajes de CA de Bajo Voltaje de los Circuitos de Alimentación eléctrica
- NEMA MG 1: Motores y Generadores (sobrecarga de soportar las especificaciones)
- IEC 61800-5-1: eléctricos de velocidad Ajustable de la unidad de sistemas – Parte 5-1: requisitos de Seguridad
La Puntualidad En La Declaración:
Todas las especificaciones técnicas, normas, técnicas y cálculos exactos a partir de noviembre de 2025.
