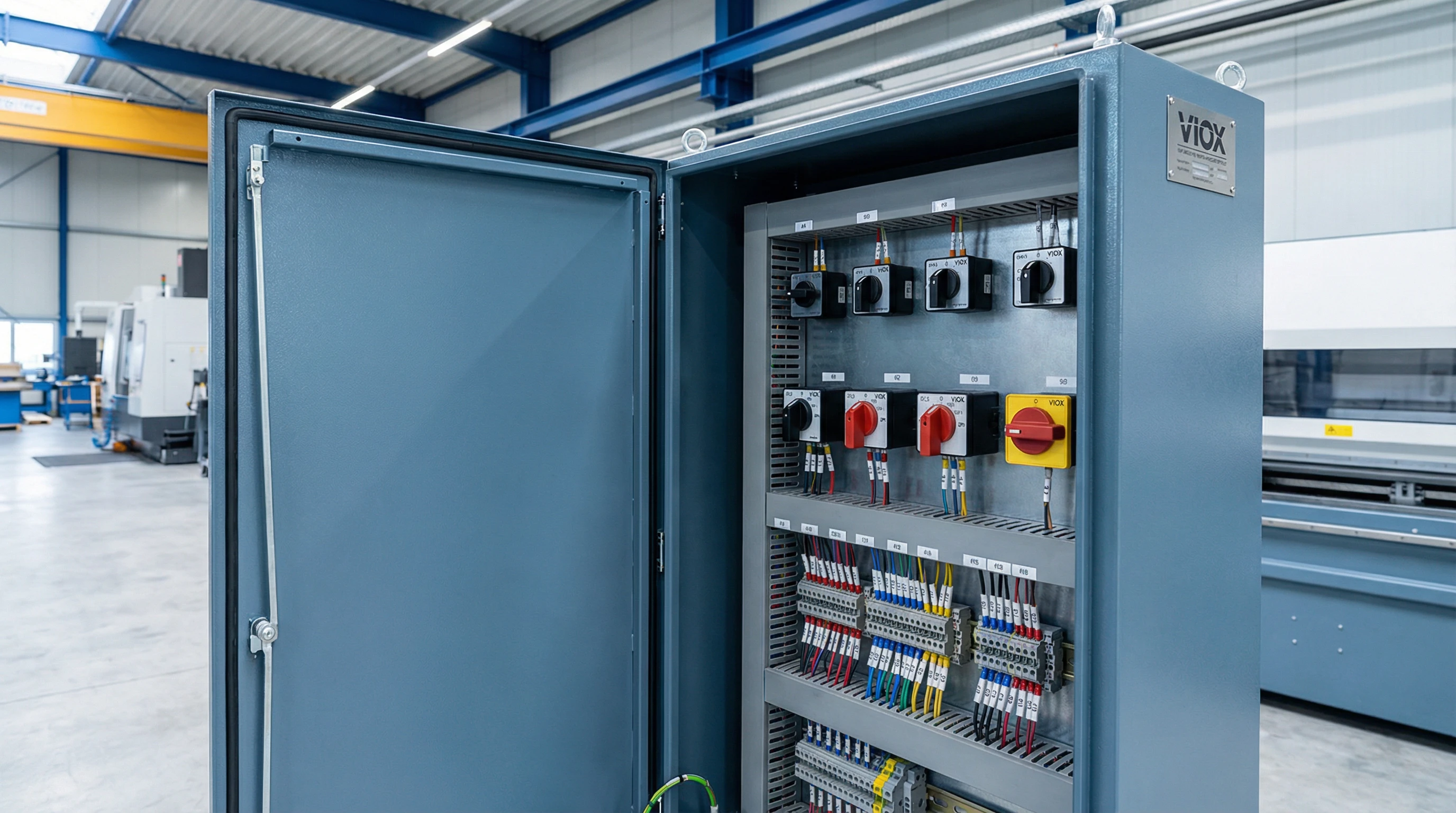

Si alguna vez ha examinado un panel de control eléctrico con especificaciones y se ha preguntado si “interruptor de levas” e “interruptor rotativo” significan cosas diferentes, no está solo. Los fabricantes utilizan estos términos de forma inconsistente. Algunos catálogos enumeran “interruptores rotativos de levas”, otros muestran “interruptores accionados por levas” y otros simplemente dicen “interruptores rotativos”.”
Interruptor giratorio describe cómo se opera el dispositivo (rotación manual). Interruptor de levas describe el mecanismo interno (secuencia de contactos accionada por levas). La mayoría de los dispositivos industriales comercializados como “interruptores de levas” también son interruptores rotativos: utilizan un mango giratorio que acciona un mecanismo de levas en el interior. Comprender esta diferencia le ayuda a seleccionar el dispositivo adecuado para el control de motores, la distribución de energía y las aplicaciones de conmutación.
¿Qué es un interruptor rotativo?
Un interruptor rotativo es cualquier interruptor operado manualmente con un mango o perilla giratoria. Gire el mango y el interruptor cambiará de posición, abriendo o cerrando los contactos eléctricos. El término “rotativo” se refiere estrictamente al método de accionamiento: el operador gira un eje en lugar de accionar un interruptor de palanca, presionar un botón o deslizar una palanca.
Los interruptores rotativos vienen en muchas formas:
- Interruptores rotativos de láminas: Dispositivos de baja corriente utilizados en electrónica e instrumentación, que se encuentran en equipos de audio, multímetros e instrumentos de prueba.
- Interruptores rotativos accionados por levas: Interruptores industriales que utilizan un mecanismo de levas para secuenciar múltiples contactos. Estos son los dispositivos más comúnmente llamados “interruptores de levas” en aplicaciones de paneles de control.
- Interruptores selectores rotativos: Interruptores de múltiples posiciones utilizados para la selección de modo, la medición de instrumentos o la conmutación de circuitos.
- Seccionadores rotativos: Interruptores diseñados específicamente para el aislamiento de carga y la desconexión de seguridad, a menudo con separación de contactos visible.
El punto clave: “interruptor rotativo” es una categoría amplia definida por cómo lo opera. Si gira, es un interruptor rotativo, pero eso no le dice nada sobre la capacidad de corriente o si cumple con los estándares industriales.
¿Qué Es un Interruptor de Leva?
Un interruptor de levas (también llamado interruptor accionado por levas o interruptor rotativo de levas) es un tipo de interruptor rotativo que utiliza un mecanismo de levas interno para controlar la secuencia de contactos. La leva es un disco perfilado (o un conjunto de discos) montado en el eje giratorio. A medida que gira el mango, el borde contorneado de la leva empuja contra los actuadores accionados por resorte, lo que obliga a los contactos eléctricos a abrirse o cerrarse en una secuencia específica y predeterminada.
Este mecanismo de contacto accionado por levas es lo que hace que los interruptores de levas sean ideales para el control industrial. Un solo interruptor de levas puede controlar simultáneamente múltiples circuitos independientes (polos): un interruptor de levas de 4 polos gestiona cuatro rutas eléctricas separadas. El perfil de la leva determina qué contactos se cierran y cuándo; el programa de conmutación está fijado mecánicamente en la forma de la leva. Sin lógica programable, sin firmware, sin errores de software. La secuencia de conmutación está bloqueada y no se puede cambiar accidentalmente.
Los interruptores de levas cumplen con IEC 60947-3, la norma internacional para interruptores y seccionadores de baja tensión, con clasificaciones para categorías de utilización específicas (AC-21, AC-23, etc.) que definen su capacidad de interrupción de carga.
Los interruptores de levas se utilizan ampliamente en el control de motores (avance/retroceso), la conmutación de fuentes de alimentación (red/generador), el control de múltiples velocidades y las aplicaciones de selección de instrumentación. El término “interruptor de levas” indica que el dispositivo está diseñado específicamente para tareas de control industrial, con una construcción robusta, clasificaciones de corriente definidas y cumplimiento de las normas eléctricas.
Diferencias clave: Interruptor de levas vs Interruptor rotativo
Aquí está la comparación práctica que importa cuando está seleccionando un dispositivo.
| Aspecto | Interruptor rotativo (general) | Interruptor de levas (interruptor rotativo accionado por levas) |
|---|---|---|
| Definición | Cualquier interruptor operado girando un mango o perilla | Un interruptor rotativo que utiliza un mecanismo de levas interno para secuenciar los contactos |
| Mecanismo interno | Varía: contactos de láminas, mecanismos de levas o contactos rotativos simples | Utiliza específicamente discos de levas para accionar contactos accionados por resorte |
| Capacidad de corriente típica | Baja a alta: desde miliamperios (electrónica) hasta cientos de amperios (industrial) | Clasificación industrial: típicamente de 10A a 315A o más |
| Clasificación De Voltaje | Varía ampliamente: de 5V a 690V o más | BT industrial: típicamente hasta 690V CA o 1500V CC |
| El Cumplimiento De Los Estándares | Puede o no cumplir con los estándares industriales | Típicamente diseñado según IEC 60947-3 (interruptores, seccionadores) con categorías de servicio definidas |
| Capacidad de múltiples posiciones | Sí, pero varía según el tipo | Sí, comúnmente de 2 a 12 posiciones con detenciones |
| Configuración de postes | Varía: de 1 a 12 polos dependiendo del tipo | Interruptores de levas industriales: típicamente de 1 a 12 polos, personalizables |
| Aplicaciones | Amplio: electrónica, instrumentación, iluminación, control industrial | Control industrial: avance/retroceso del motor, conmutación de energía, selección de modo, conmutación de medición |
| Carcasa y clasificación IP | Varía: marco abierto (electrónica) a IP65 (industrial) | Carcasas industriales: IP40 a IP69K dependiendo del entorno |
| Servicio de interrupción de carga | No necesariamente clasificado para la interrupción de carga en condiciones industriales | Clasificado para categorías de utilización específicas (AC-21, AC-23, etc.) según IEC 60947-3 |
| Fabricantes típicos | Amplia gama: desde electrónica (C&K, Grayhill) hasta industrial (ABB, Schneider, Eaton, VIOX) | Fabricantes industriales: ABB, Schneider Electric, Eaton, Siemens, LOVATO, VIOX |
| Gama de precios | Amplio: $1 para conmutadores de oblea electrónicos hasta $500+ para unidades industriales de alta resistencia | Enfoque industrial: $20 a $500+ dependiendo de la corriente nominal y la personalización |
Entendiendo la superposición
La confusión surge porque la mayoría de los interruptores de levas industriales también son interruptores rotativos, y los fabricantes a menudo usan los términos juntos: “interruptor rotativo de levas”. Cuando vea esa frase en un catálogo, significa:
- Rotativo = cómo lo opera (gira la manija)
- Leva = cómo funciona por dentro (el mecanismo de leva secuencia los contactos)
En la práctica, si está especificando un interruptor para el control de motores industriales, la distribución de energía o el servicio de conmutación, es casi seguro que está buscando un interruptor de levas, incluso si el catálogo también lo llama “interruptor rotativo” o “selector rotativo”. La clave es verificar que cumpla con la norma IEC 60947-3 y que esté clasificado para su tipo de carga y corriente.
Cuándo usar un interruptor de levas
Elija un interruptor de levas cuando su aplicación requiera:
Coordinación de múltiples circuitos: Los interruptores de levas sobresalen cuando necesita controlar múltiples circuitos independientes simultáneamente. Una aplicación de inversión de motor trifásico requiere el intercambio de dos fases: un solo interruptor de levas de 3 polos configurado como ADELANTE-APAGADO-REVERSA hace esto en un solo movimiento. Las aplicaciones incluyen el control de avance/retroceso del motor (transportadores, polipastos, grúas), el arranque del motor estrella-triángulo, el cambio de fuente de alimentación (red a generador) y los selectores de voltímetro/amperímetro.
Control manual y táctil: Control mecánico directo con retroalimentación de retención. El operador siente cada posición y confirma visualmente el estado del circuito. Ideal para anulación manual de emergencia, interruptores de aislamiento de mantenimiento (LOTO: bloqueo/etiquetado), estaciones de control locales y control manual de respaldo cuando falla la automatización.
Alta corriente, interrupción de carga con clasificación industrial: Los interruptores de levas diseñados según la norma IEC 60947-3 se prueban para interrumpir cargas en condiciones industriales, incluido el arranque del motor (alta corriente de entrada) y las cargas inductivas. Clasificaciones típicas: 10 A a 315 A (serie VIOX LW26), hasta 690 V CA, categorías de servicio AC-21 (cargas resistivas) y AC-23 (cargas de motor).
Fiabilidad robusta y de larga duración: Construido para entornos industriales con clasificaciones de vida mecánica de 50 000 a más de 1 millón de operaciones. Los contactos de aleación de plata resisten la oxidación y los daños por arco. Los gabinetes con clasificación IP40 a IP69K protegen contra el polvo, la humedad y los entornos de lavado. Las aplicaciones incluyen la fabricación de servicio pesado, las instalaciones al aire libre y los entornos marinos/costa afuera.
Cuándo usar un interruptor rotativo general
Conmutación de señal de baja corriente: Las aplicaciones de electrónica e instrumentación utilizan interruptores rotativos de oblea: dispositivos compactos y de bajo costo diseñados para señales de nivel de miliamperios. Estos no son interruptores de levas y no están clasificados para la interrupción de carga industrial. Las aplicaciones incluyen la selección de funciones del multímetro, el enrutamiento de equipos de audio y los circuitos de control de bajo voltaje (5 V, 12 V, 24 V).
Espacio de panel compacto: Algunos selectores rotativos compactos (como la serie VIOX LW40) utilizan mecanismos de leva, pero están optimizados para diseños que ahorran espacio donde la profundidad del panel y el tamaño del recorte son limitados.
Conmutación simple ON/OFF: Para ON/OFF básico de dos posiciones sin coordinación de múltiples circuitos, un desconectador rotativo simple puede ser más rentable. Sin embargo, para clasificaciones superiores a 63 A, los desconectadores rotativos tipo leva suelen ser estándar.
Especificaciones técnicas: qué verificar
Al comparar interruptores de levas o interruptores rotativos, verifique:
- Corriente nominal (Ie): Haga coincidir con la corriente de carga completa de su carga. Para aplicaciones de motor, elija 1,5 × FLA del motor para manejar la corriente de entrada de arranque.
- Tensión nominal (Ue): Asegúrese de que cumpla o exceda el voltaje de su sistema (por ejemplo, 400 V, 480 V, 690 V).
- Categoría de utilización: AC-21 para cargas resistivas; AC-23 para cargas de motor. Categorías de CC (DC-21, DC-23) para motores de CC.
- Configuración de polos y posiciones: Cuente cuántos circuitos (polos) y posiciones (topes de manija) necesita. 3P3T es común para el motor ADELANTE-APAGADO-REVERSA.
- Cumplimiento de normas: Busque la marca IEC 60947-3, UL 508 o CE.
- Clasificación IP: IP20 para paneles limpios interiores; IP65 o IP69K para exteriores/lavado.
- Vida mecánica y eléctrica: Los interruptores de levas industriales suelen ofrecer de 50 000 a más de 100 000 operaciones mecánicas.
Interruptores rotativos de levas VIOX: series LW26, LW30, LW40
VIOX fabrica una gama completa de interruptores rotativos de levas diseñados específicamente para aplicaciones de control industrial. Nuestra línea de productos aborda todo el espectro de clasificaciones de corriente, configuraciones de polos y requisitos ambientales:
Serie LW26: 10 A a 315 A, 1-12 polos, 2-12 posiciones. La serie insignia para control de motores, cambio de energía y conmutación de múltiples circuitos. Certificado IEC 60947-3, gabinetes IP65 disponibles, manijas con candado para bloqueo de seguridad.
Serie LW30: Interruptores de aislamiento de 20 A a 175 A con separación de contacto visible. Diseñado para el aislamiento de carga y la seguridad del mantenimiento (aplicaciones LOTO). Contactos de doble ruptura, IP65 estándar, manija extendida con hasta 3 disposiciones de candado.
Serie LW40: Interruptores rotativos compactos de 20 A a 100 A para paneles con limitaciones de espacio. Ideal para equipos OEM y paneles de control donde la profundidad del panel es limitada. IP40 estándar, gabinetes IP54 disponibles.
Todos los interruptores rotativos de levas VIOX cuentan con múltiples certificaciones: CE, UL, TUV, CCC, RoHS2.0 y cumplimiento total de IEC 60947-3. Los perfiles de leva personalizados y las configuraciones de contacto están disponibles para secuencias de conmutación especializadas.
Preguntas comunes
P: ¿Un interruptor de levas es siempre un interruptor rotativo?
R: En el control industrial, sí, los interruptores de levas utilizan una manija giratoria. “Interruptor de levas” e “interruptor rotativo de levas” son efectivamente sinónimos.
P: ¿Puedo usar un interruptor rotativo para el control del motor?
R: Solo si está clasificado para servicio de motor. Verifique la certificación IEC 60947-3 con la categoría de utilización AC-23.
P: ¿Cuál es la diferencia entre un interruptor de levas y un contactor?
R: Los interruptores de levas se operan manualmente; los contactores se controlan de forma remota (bobina electromagnética). Utilice interruptores de levas para el control directo del operador, contactores para la automatización.
P: ¿Cómo sé si necesito un mecanismo de levas?
R: Si su aplicación requiere una conmutación coordinada de múltiples circuitos (inversión de motor, arranque estrella-triángulo, conmutación de potencia), un mecanismo de levas es la solución estándar de la industria.
Conclusión
Interruptor giratorio le indica cómo se opera el dispositivo: girando una manija. Interruptor de levas le indica cómo funciona internamente: con un mecanismo de levas que secuencia múltiples contactos. En aplicaciones de control industrial, los dispositivos para el control de motores, la conmutación de potencia y la conmutación de múltiples circuitos son casi siempre interruptores rotativos operados por levas.
Al seleccionar, concéntrese en la corriente nominal, la tensión nominal, la categoría de utilización, la configuración de polos, el cumplimiento de las normas (IEC 60947-3) y la protección ambiental (grado IP). Para secuencias de conmutación personalizadas, aislamiento de seguridad con candado o alta capacidad de corriente, un interruptor de levas ofrece una fiabilidad probada.
¿Necesita ayuda para seleccionar el interruptor de levas o el interruptor rotativo adecuado? Póngase en contacto con el soporte técnico de VIOX para obtener ayuda con las especificaciones o explore nuestras series de interruptores de levas rotativos LW26, LW30 y LW40. Ofrecemos perfiles de levas personalizados, entrega rápida y soporte de ingeniería completo para fabricantes de paneles de control, OEM e integradores de sistemas en todo el mundo.
