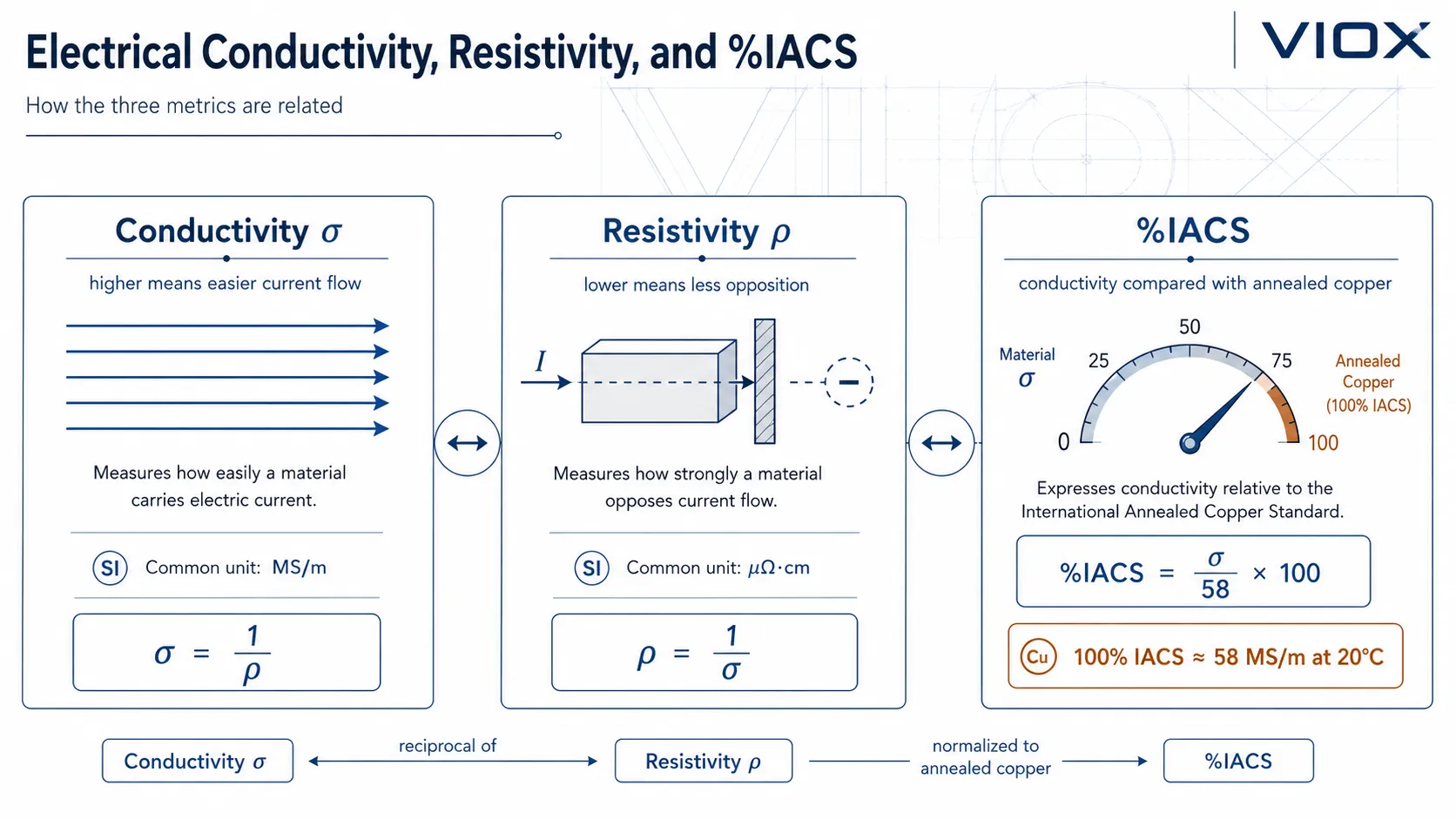

Kurze Antwort: Leitfähigkeit, spezifischer Widerstand und % IACS
Leitfähigkeit gibt an, wie leicht ein Material elektrischen Strom leitet. Spezifischer Widerstand gibt an, wie stark es dem Stromfluss entgegenwirkt. % IACS vergleicht die Leitfähigkeit eines Materials mit der von geglühtem Kupfer, wobei 100 % IACS üblicherweise als etwa 58 MS/m bei 20 °C definiert sind. Für Sammelschienen, Klemmen, Erdungsteile und elektrische Kontakte helfen diese Werte beim Materialvergleich, ersetzen jedoch keine vollständige Auslegungsprüfung hinsichtlich Temperaturanstieg, mechanischer Festigkeit, Beschichtung, Kontaktdruck, Korrosion und Lichtbogenbeständigkeit.
Die drei Messgrößen beschreiben dasselbe elektrische Verhalten aus unterschiedlichen Blickwinkeln:
- Eine höhere Leitfähigkeit bedeutet einen leichteren Stromfluss.
- Ein niedrigerer spezifischer Widerstand bedeutet einen leichteren Stromfluss.
- Ein höherer % IACS-Wert bedeutet, dass das Material der Leitfähigkeit von geglühtem Kupfer näherkommt oder diese übertrifft.
In der praktischen Elektrokonstruktion bleibt Kupfer der Standardleiter, Aluminium wird verwendet, wenn Gewicht und Kosten entscheidend sind, Silber wird häufig als Beschichtung oder Kontaktfläche statt als Massivleiter eingesetzt, und Wolfram oder Kupfer-Wolfram wird dort verwendet, wo Lichtbogenerosionsbeständigkeit wichtiger ist als maximale Leitfähigkeit.
Warum dies bei elektrischen Komponenten wichtig ist
Die Materialleitfähigkeit beeinflusst Wärme, Spannungsabfall und Strombelastbarkeit. Wenn zwei Bauteile die gleiche Geometrie aufweisen, arbeitet das Material mit dem geringeren spezifischen Widerstand bei gleichem Stromfluss in der Regel kühler, da es weniger Joulesche Wärme erzeugt.
Der Zusammenhang lautet:
P = I²Rwo:
Pist die durch Widerstand erzeugte WärmeIchist die StromstärkeRist der elektrische Widerstand
Deshalb ist die Leitfähigkeit wichtig bei:
- Kupfer- und Aluminium-Sammelschienen
- leitfähigen Teilen von Leitungsschutzschaltern (MCB) und Kompaktleistungsschaltern (MCCB)
- Reihenklemmen und Erdungsschienen
- Schütz- und Relaiskontakten
- versilberten Kontaktflächen
- Kupfer-Wolfram-Abbrandkontakten
- Schaltanlagenverbindungen und Schraubanschlüssen
Für die sammelschienenspezifische Auswahl siehe 10 Unterschiede zwischen Kupfer- und Aluminiumsammelschienen und Auswahlhilfe für Sammelschienen: Vergleich von Kupfer-, Zinn- und Silberbeschichtungen.
Was ist der elektrische Widerstand?
Der spezifische elektrische Widerstand ist eine stoffeigene Eigenschaft, die beschreibt, wie stark ein Material dem elektrischen Strom entgegenwirkt. Er wird üblicherweise als ρ geschrieben und meist in folgender Einheit ausgedrückt:
Ω · m(Ohm-Meter)μΩ · cm(Mikroohm-Zentimeter)nΩ · m(Nanoohm-Meter)
Ein niedrigerer spezifischer Widerstand ist besser für stromführende Leiter.
Zum Beispiel hat geglühtes Kupfer einen typischen spezifischen Widerstand von etwa 1,724 μΩ·cm bei 20°C, während Aluminium typischerweise bei etwa liegt 2,7-2,9 μΩ·cm abhängig von Reinheit und Güte. Aus diesem Grund benötigt Aluminium normalerweise einen größeren Querschnitt als Kupfer, um bei vergleichbarem Temperaturanstieg den gleichen Strom zu führen.
Der spezifische Widerstand ist für kein reales Bauteil ein fester Wert. Er ändert sich durch:
- Temperatur
- Materialgüte
- Verunreinigungsgrad
- Kaltverformung
- Wärmebehandlung
- Legierungselemente
- Beschichtung und Oberflächenbeschaffenheit
Deshalb sollten veröffentlichte Werte als typische Referenzwerte betrachtet werden und nicht als endgültige Prüfgrenzwerte, sofern sie nicht an eine spezifische Materialnorm oder Einkaufsspezifikation gebunden sind.
Was ist elektrische Leitfähigkeit?
Elektrische Leitfähigkeit ist der Kehrwert des spezifischen Widerstands. Sie wird üblicherweise geschrieben als σ geschrieben und meist in folgender Einheit ausgedrückt:
- S/m (Siemens pro Meter)
- MS/m (Megasiemens pro Meter)
Die Formel lautet:
σ = (1 / ρ)Eine höhere Leitfähigkeit bedeutet, dass das Material Strom leichter leitet.
Typische Leitfähigkeitsbeispiele bei 20°C:
- Silber: ca. 61-63 MS/m
- Weichgeglühtes Kupfer: ca. 58 MS/m
- Aluminium: ca. 35-37 MS/m
- Wolfram: ca. 17-19 MS/m
- Edelstahl 304: ca. 1,1-1,5 MS/m, abhängig von Referenz und Zustand
Die Leitfähigkeit ist beim Vergleich von Leitermaterialien nützlich, aber nicht das einzige Auswahlkriterium. Eine Anschlussfeder benötigt beispielsweise eher Festigkeit und Elastizität als maximale Leitfähigkeit. Eine Kontaktspitze benötigt möglicherweise eher Lichtbogenbeständigkeit als die Leitfähigkeit von reinem Kupfer.
Was ist %IACS?
% IACS bedeutet Prozent des International Annealed Copper Standard (IACS). Es drückt die Leitfähigkeit eines Materials als Prozentsatz des International Annealed Copper Standard aus, wobei geglühtes Kupfer als Referenz dient.
In der gängigen Ingenieurpraxis:
100% IACS ≈ 58 MS/m bei 20°CAlso:
- 100% IACS bedeutet ungefähr gleichwertig mit geglühtem Kupfer
- 60% IACS bedeutet etwa 60% der Leitfähigkeit von geglühtem Kupfer
- 105% IACS bedeutet etwas höher als die IACS-Kupferreferenz
%IACS wird häufig verwendet, da es Ingenieuren ermöglicht, Metalle und Legierungen schnell zu vergleichen, ohne jeden Wert in den spezifischen Widerstand oder die Leitfähigkeit umrechnen zu müssen. Es ist besonders gebräuchlich bei Kupferlegierungen, Qualitätsprüfungen von Aluminiumlegierungen, Leitermaterialien und Kontaktwerkstoffen.
Wichtig: %IACS bezieht sich normalerweise auf 20°C. Wenn sich die Temperatur ändert, ändern sich auch die Leitfähigkeit und der spezifische Widerstand.
Umrechnungsformel: MS/m, μΩ·cm und %IACS
Wenn die Leitfähigkeit in MS/m angegeben ist:
%IACS = (σ / 58) × 100wohin σ ist die Leitfähigkeit in MS/m.
Wenn der spezifische Widerstand in μΩ·cm angegeben ist:
σ(MS/m) = (100 / ρ(μΩ · cm))Und:
ρ(μΩ · cm) = (100 / σ(MS/m))Beispiele für schnelle Umrechnungen
| Gegebener Wert | Umrechnung | Ergebnis |
|---|---|---|
| Kupfer bei 58 MS/m | 58 / 58 × 100 |
100 % IACS |
| Aluminium bei 36 MS/m | 36 / 58 × 100 |
Etwa 62 % IACS |
| Silber bei 61,5 MS/m | 61,5 / 58 × 100 |
Etwa 106 % IACS |
| Spezifischer Widerstand 2,80 μΩ·cm | 100 / 2.80 |
Etwa 35,7 MS/m |
| Leitfähigkeit 18 MS/m | 100 / 18 |
Etwa 5,56 μΩ·cm |
Diese Berechnungen dienen dem schnellen Materialvergleich. Sie ersetzen keine abschließende thermische, mechanische oder normbasierte Überprüfung.

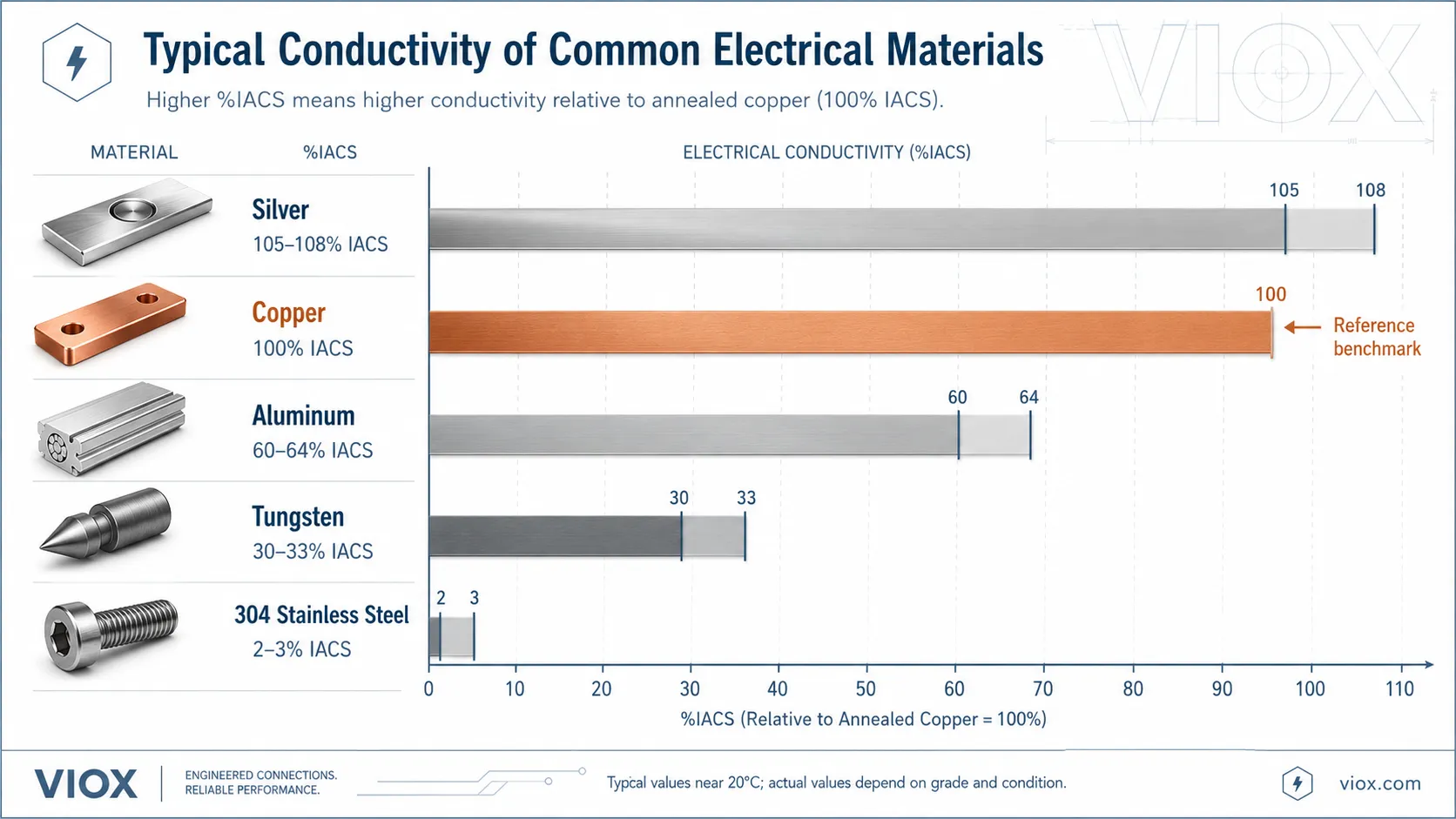

Vergleichstabelle gängiger Materialien
Die unten aufgeführten Werte sind typische Referenzbereiche bei oder nahe 20 °C. Die tatsächlichen Werte hängen von der Materialgüte, Reinheit, dem Verarbeitungszustand, der Temperatur und der Messmethode ab.
| Material | Typisch %IACS | Leitfähigkeit | Spezifischer Widerstand | Typische elektrische Anwendung |
|---|---|---|---|---|
| Silber | 105-108% | ~61-63 MS/m | ~1,59-1,64 μΩ·cm | Kontaktfläche, Beschichtung, HF-/Hochleistungsoberflächen |
| Weichgeglühtes Kupfer | 100% | ~58 MS/m | ~1,724 μΩ·cm | Sammelschienen, Klemmen, Leiter, Erdungsteile |
| ETP-/OFC-Kupfer | ~100-101%+ | ~58-59 MS/m | ~1,70-1,72 μΩ·cm | Hochleitfähige elektrische Bauteile |
| Aluminium | 60-64% | ~35-37 MS/m | ~2,7-2,9 μΩ·cm | Leichte Sammelschienen, Leiter, Energieverteilung |
| Wolfram | ~30-33% | ~17-19 MS/m | ~5,3-5,8 μΩ·cm | Lichtbogenfeste Kontaktwerkstoffe, Elektrodenanwendungen |
| Kupfer-Wolfram | variiert stark | variiert je nach W/Cu-Verhältnis | oft ~3-6 μΩ·cm | Abbrandkontakte, Anwendungen in Leistungsschaltern/Schützen |
| Messing | variiert stark | niedriger als Kupfer | höher als Kupfer | Anschlussklemmen, Verbindungsteile, bei denen Festigkeit/Verformbarkeit entscheidend sind |
| Edelstahl 304 | ~2-3% | ~1,1-1,5 MS/m | ~70-90 μΩ·cm | Strukturbauteile, Federn, korrosionsbeständige Befestigungselemente, keine Hauptleiter |
Diese Tabelle verdeutlicht, warum die Materialauswahl bei elektrischen Produkten ein Kompromiss ist. Reine Leitfähigkeit ist wichtig, aber ebenso Festigkeit, Federverhalten, Korrosionsbeständigkeit, Beschichtungskompatibilität, Kontaktdruck, Fertigbarkeit und Lichtbogenabbrand.
Für klemmenbezogene Anwendungen siehe So wählen Sie den richtigen Klemmenblock aus und Leitfaden zur Konstruktion von Reihenklemmenkomponenten.
Warum Silber besser leitet als Kupfer, aber nicht immer verwendet wird
Silber ist das leitfähigste gängige Metall. Auf der IACS-Skala kann es geglühtes Kupfer leicht übertreffen. Das wirft eine berechtigte Frage auf: Warum werden nicht alle Sammelschienen und Klemmen aus Silber hergestellt?
Die Antwort liegt in den Kosten, dem mechanischen Verhalten und den Anwendungsanforderungen.
Silber ist im Vergleich zu Kupfer und Aluminium teuer. Es wird normalerweise nicht als Massenleiter benötigt, da die Leitfähigkeitsverbesserung gegenüber Kupfer im Vergleich zum Kostenunterschied gering ist. Bei vielen Stromverteilungskomponenten ist es wirtschaftlicher, den Kupferquerschnitt zu erhöhen, den Kontaktdruck zu verbessern oder die richtige Beschichtung zu verwenden, anstatt Kupfer durch Silber zu ersetzen.
Silber ist dort wertvoll, wo es auf die Oberfläche ankommt:
- Kontaktflächen
- Schleifkontakte
- beschichtete Leiteroberflächen
- hochzuverlässige Steckverbinder
- Hochfrequenz- oder HF-Oberflächen
In Kontaktsystemen werden Silber und Legierungen auf Silberbasis häufig verwendet, da Oberflächenleitfähigkeit, Kontaktwiderstand, Oxidverhalten und Schaltleistung wichtiger sind als die reine Volumenleitfähigkeit.
Für den Kontext zu Kontaktmaterialien siehe Leitfaden für Schützkontaktmaterialien: AgSnO2 vs. AgNi vs. AgCdO.
Warum Aluminium einen größeren Querschnitt als Kupfer benötigt
Aluminium ist leichter und oft kostengünstiger als Kupfer, aber seine Leitfähigkeit beträgt bei typischem hochleitfähigem Aluminium nur etwa 60-64% IACS. Das bedeutet, dass ein Aluminiumleiter im Allgemeinen einen größeren Querschnitt als Kupfer benötigt, um einen ähnlichen elektrischen Widerstand zu erreichen.
Ein vereinfachter Vergleich:
- Kupfer bietet eine hohe Leitfähigkeit bei kompaktem Platzbedarf.
- Aluminium reduziert das Gewicht und kann die Kosten senken.
- Aluminium erfordert eine sorgfältige Verbindungsgestaltung, da Oxidschichten, Wärmeausdehnung und Verbindungsdruck die langfristige Zuverlässigkeit beeinflussen.
Bei Sammelschienen lautet die Entscheidung selten "Kupfer ist besser" oder "Aluminium ist besser". Die richtige Entscheidung hängt ab von:
- verfügbarem Platz
- zulässigem Temperaturanstieg
- mechanische Unterstützung
- Kurzschlussfestigkeit
- Beschichtung oder Oberflächenbehandlung
- Verbindungsdesign
- Installationsumgebung
- Gesamtkosten und Gewicht
Für einen anwendungsspezifischeren Vergleich siehe 10 Unterschiede zwischen Kupfer- und Aluminiumsammelschienen.
Warum Wolfram und Wolfram-Kupfer in Kontakten verwendet werden
Wolfram ist wesentlich weniger leitfähig als Kupfer oder Silber, daher erscheint es bei reiner Betrachtung der Leitfähigkeitsspalte als schlechter Leiter. Kontakte werden jedoch nicht allein nach der Leitfähigkeit ausgewählt.
Schaltkontakte müssen Folgendem standhalten:
- Lichtbogenbildung
- Schmelzrisiko
- Kontaktabbrand
- Verschweißungsneigung
- hohe lokale Temperatur
- mechanische Beanspruchung
- wiederholtes Ein- und Ausschalten
Wolfram besitzt einen sehr hohen Schmelzpunkt und eine hohe Lichtbogenabbrandfestigkeit. Kupfer-Wolfram-Werkstoffe kombinieren die Leitfähigkeit von Kupfer mit der Lichtbogenbeständigkeit von Wolfram. Mit steigendem Wolframgehalt nimmt die Leitfähigkeit im Allgemeinen ab, während sich die Lichtbogenbeständigkeit und das Hochtemperaturverhalten verbessern.
Deshalb finden Kupfer-Wolfram- und Silber-Wolfram-Werkstoffe Anwendung in Leistungsschalterkontakten, Abbrandkontakten und bei anspruchsvollen Schaltvorgängen. Das Ziel ist nicht die maximale Leitfähigkeit, sondern ein praktikables Gleichgewicht zwischen Leitfähigkeit, thermischem Verhalten, Lichtbogenbeständigkeit und Kontaktlebensdauer.
Warum Edelstahl kein geeignetes Material für stromführende Hauptkomponenten ist
Edelstahl ist in elektrischen Produkten nützlich, jedoch nicht aufgrund seiner hohen Leitfähigkeit. Austenitische Edelstähle wie 304 weisen einen wesentlich höheren spezifischen Widerstand auf als Kupfer oder Aluminium. In Bezug auf den IACS-Wert erreicht Edelstahl 304 oft nur wenige Prozent der Leitfähigkeit von Kupfer.
Dies macht ihn ungeeignet für stromführende Hauptpfade wie Sammelschienen oder primäre Anschlussklemmen.
Edelstahl kann jedoch sinnvoll eingesetzt werden für:
- Schrauben und Befestigungselemente
- Federn
- Halterungen
- Gehäuseteile
- korrosionsbeständige Strukturbauteile
- nicht primär stromführende mechanische Teile
Der Schlüssel liegt darin, Edelstahl dort einzusetzen, wo Korrosionsbeständigkeit oder mechanische Eigenschaften wichtig sind, und nicht dort, wo ein niedriger Widerstand die Hauptanforderung darstellt.

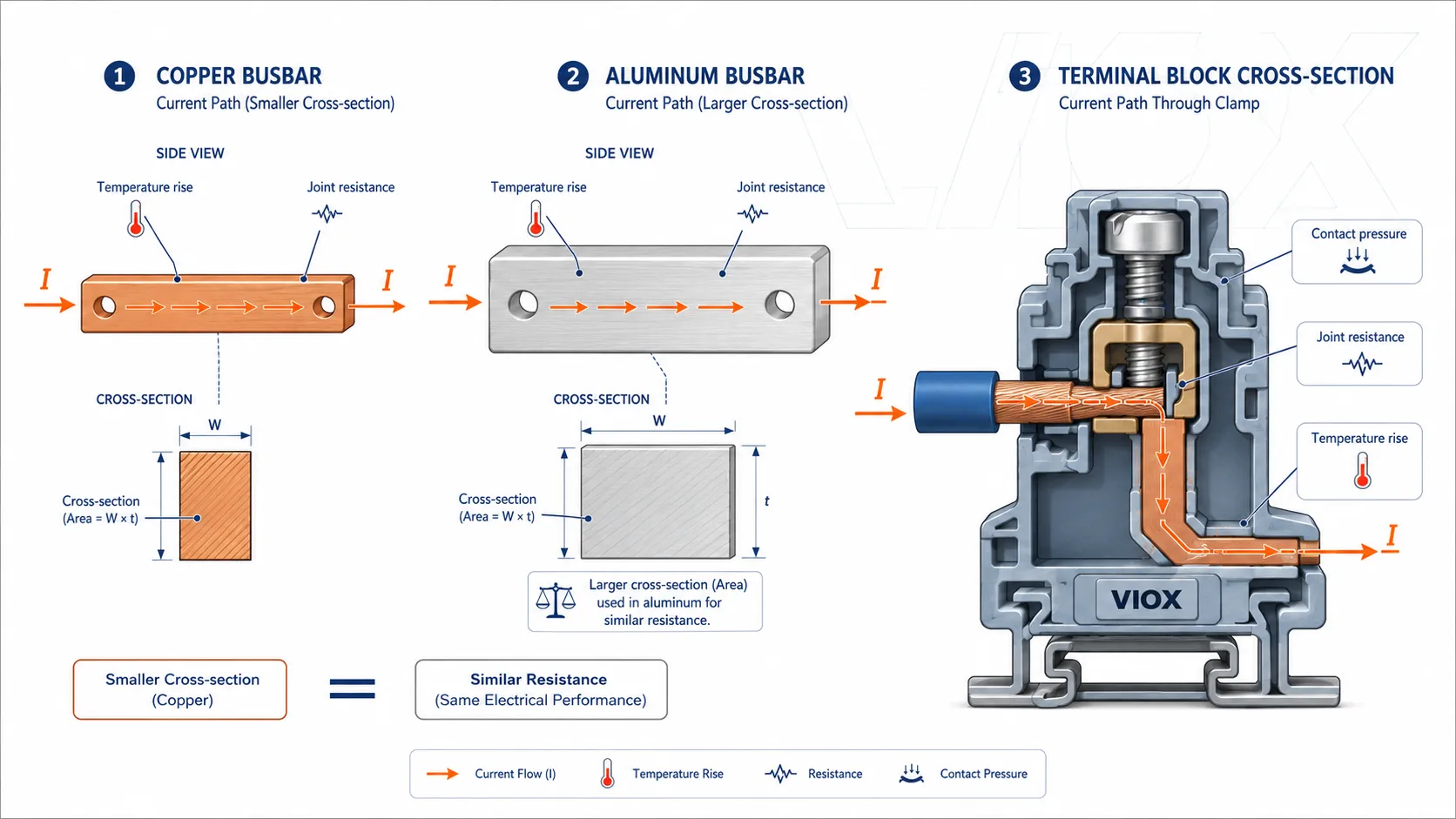

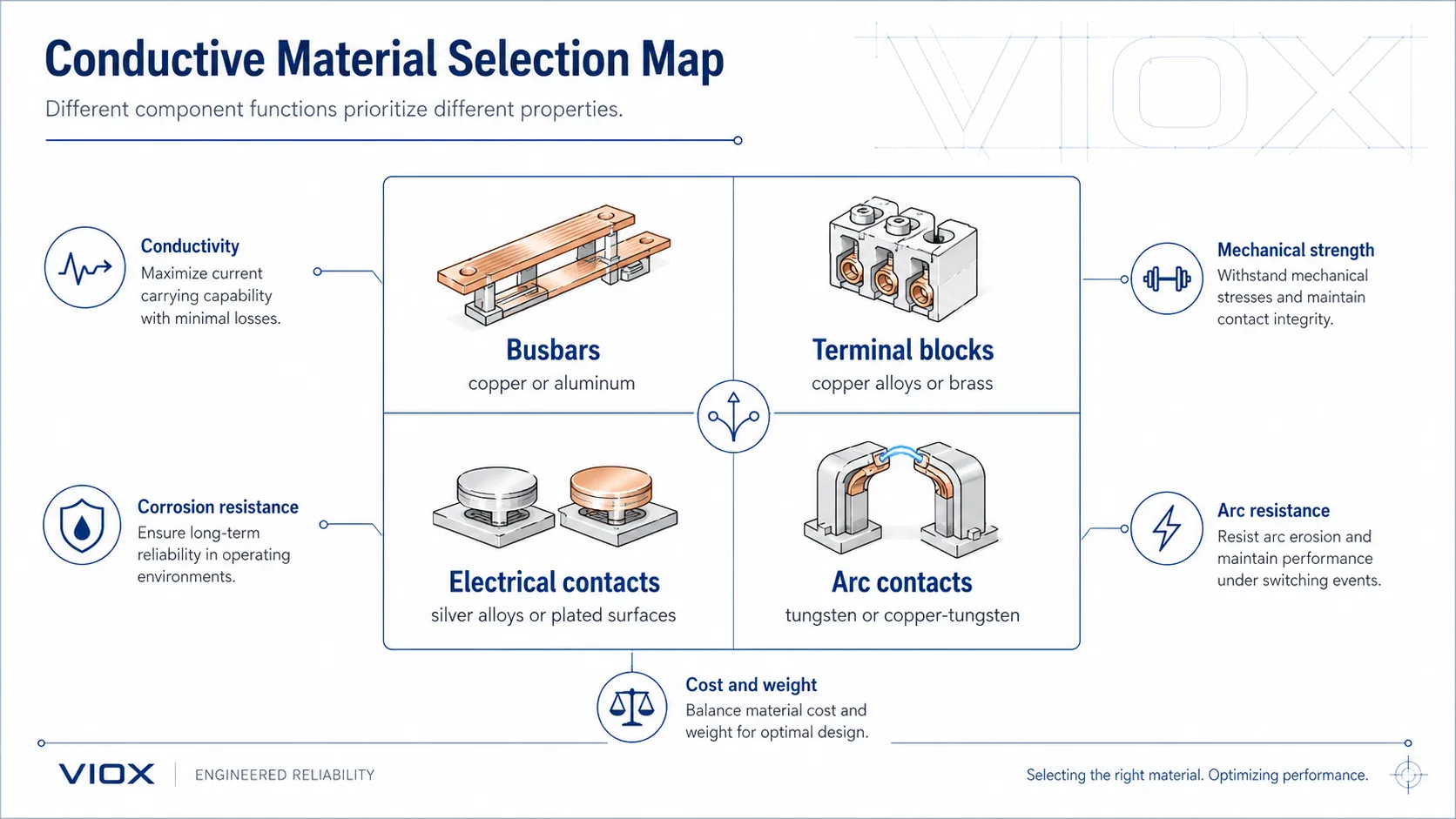

Wie sich diese Werte auf Sammelschienen, Klemmen und Kontakte auswirken
Stromschienen
Bei Sammelschienen beeinflusst die Leitfähigkeit den Temperaturanstieg und den Spannungsabfall. Kupfer ist kompakt und hochleitfähig. Aluminium kann bei entsprechender Auslegung mit größerem Querschnitt, geeigneter Oberflächenbehandlung und fachgerechten Verbindungen gut funktionieren.
Zu den wichtigsten Prüfpunkten gehören:
- Materialleitfähigkeit
- Querschnitt
- Temperaturerhöhung
- Kurzschlussfestigkeit
- Übergangswiderstand
- Beschichtung
- Montageisolierung
- Gehäusebelüftung
Zur Qualität von LS-Schalter-Sammelschienen siehe Wie bestimmt man die Qualität einer Stromschiene für MCB? und Wie man die richtige Stromschiene für MCB auswählt.
Klemmenblöcke
Reihenklemmen erfordern mehr als nur eine hohe Leitfähigkeit. Das Klemmenmetall muss zudem Klemmkraft, Korrosionsbeständigkeit, stabilen Kontaktdruck, Fertigbarkeit sowie Kompatibilität mit Kupfer- oder Aluminiumleitern bieten.
Deshalb verwenden viele Klemmen Kupferlegierungen oder Messing anstelle von reinem Kupfer. Reines Kupfer ist zwar sehr leitfähig, aber einige Legierungen bieten eine bessere Steifigkeit, ein besseres Umformverhalten oder eine bessere Schraubklemmleistung.

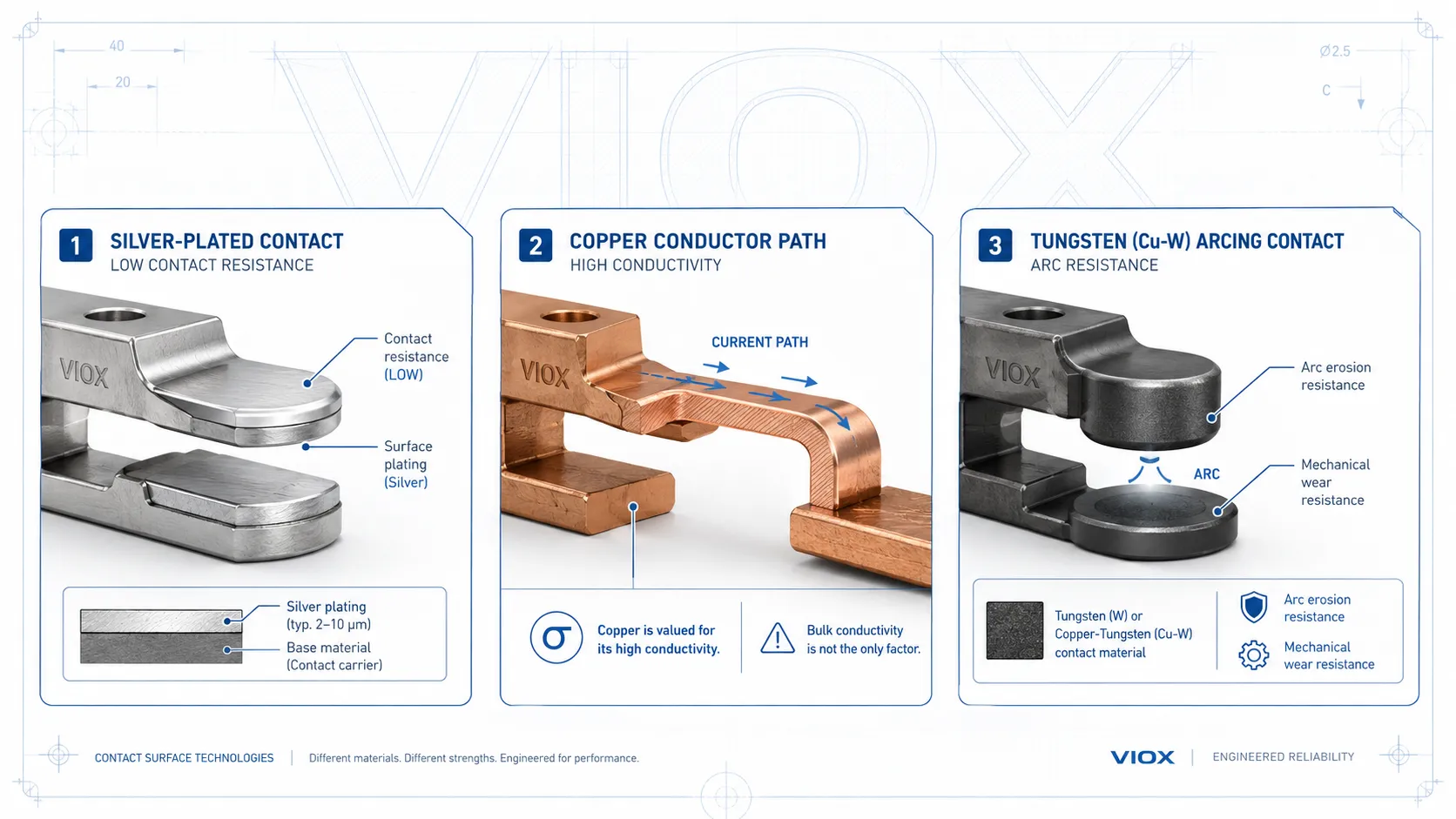

Elektrische Kontakte
Bei Kontakten ist die Oberfläche oft wichtiger als das Leitermaterial selbst. Eine kleine Kontaktfläche leitet den Strom über mikroskopische Kontaktpunkte. Kontaktdruck, Oberflächenfilme, Oxidverhalten, Beschichtung und Lichtbogenerosion können die tatsächliche Leistung maßgeblich bestimmen.
Aus diesem Grund werden Silberlegierungen, Silberbeschichtungen, Kupfer-Wolfram und andere Kontaktwerkstoffe verwendet, auch wenn deren Leitfähigkeit in einer einfachen Tabelle nicht ideal erscheint.
Erdungskomponenten
Erdungskomponenten erfordern eine niedrige Impedanz und mechanische Zuverlässigkeit. Die Leitfähigkeit ist wichtig, aber Korrosionsbeständigkeit, Verbindungsfestigkeit und langfristige Kontaktierung sind ebenso entscheidend. Eine Erdungsschiene oder PE-Schiene mit schlechtem Kontakt kann eine schlechtere Leistung erbringen, als es die Materialtabelle vermuten lässt.
Für den Kontext von Erdungskomponenten siehe Neutralleiterschiene vs. Erdungsschiene und Was ist ein Erdungsstangen-Isolatorensatz?.
Häufige Fehler beim Vergleich leitfähiger Materialien
Fehler 1: Die Leitfähigkeit als einzigen Auswahlfaktor betrachten
Eine hohe Leitfähigkeit ist wertvoll, löst jedoch keine Probleme hinsichtlich mechanischer Festigkeit, Korrosion, Lichtbogenbildung, Federkraft, Beschichtung oder Fertigung.
Fehler 2: Vergleich von reinen Metallen mit echten Legierungen
Datenblattwerte für reines Kupfer, reines Aluminium oder reines Silber stimmen möglicherweise nicht mit tatsächlichen gestanzten, beschichteten, wärmebehandelten oder legierten Komponenten überein.
Fehler 3: Vernachlässigung der Temperatur
Leitfähigkeit und spezifischer Widerstand sind temperaturabhängig. Ein bei 20 °C angegebener Wert entspricht nicht dem Verhalten innerhalb eines warmen Verteilerschranks oder Schaltschranks.
Fehler 4: Verwendung von Edelstahl als Strompfad
Edelstahl-Hardware kann mechanisch nützlich sein, sollte jedoch nicht als gleichwertig zu Kupfer oder Aluminium für die primäre Stromleitung betrachtet werden.
Fehler 5: Vergessen des Kontaktwiderstands
Bei Schraubverbindungen und Schaltkontakten kann die Schnittstelle den tatsächlichen Widerstand dominieren. Beschichtung, Oberflächenbeschaffenheit, Drehmoment, Kontaktdruck und Oxidation können wichtiger sein als der Materialkennwert des Grundwerkstoffs.
FAQ
Was bedeutet 1% IACS?
1% IACS steht für Prozent des International Annealed Copper Standard. Er vergleicht die Leitfähigkeit eines Materials mit der von geglühtem Kupfer, wobei 100% IACS üblicherweise bei etwa 58 MS/m bei 20°C angesetzt werden.
Ist Leitfähigkeit dasselbe wie spezifischer Widerstand?
Nein. Es handelt sich um inverse Eigenschaften. Die Leitfähigkeit misst, wie leicht Strom fließt. Der spezifische Widerstand misst, wie stark ein Material dem Stromfluss entgegenwirkt. Eine höhere Leitfähigkeit bedeutet einen niedrigeren spezifischen Widerstand.
Wie lautet die Formel zwischen Leitfähigkeit und spezifischem Widerstand?
Die Grundformel lautet σ = 1 / ρ. Wenn die Leitfähigkeit in MS/m und der spezifische Widerstand in μΩ·cm angegeben ist, ist eine praktische Umrechnung ρ = 100 / σ.
Warum wird Kupfer häufiger verwendet als Silber, obwohl Silber eine höhere Leitfähigkeit besitzt?
Silber ist leitfähiger als Kupfer, jedoch wesentlich teurer und für die meisten großvolumigen Leiter nicht erforderlich. Silber wird häufig als Beschichtung oder Kontaktfläche verwendet, wenn es auf den Übergangswiderstand, das Oberflächenverhalten oder die Hochfrequenzleistung ankommt.
Warum benötigt Aluminium einen größeren Querschnitt als Kupfer?
Aluminium hat eine geringere Leitfähigkeit als Kupfer, typischerweise etwa 60-64 % IACS bei hochleitfähigem Aluminium. Um einen ähnlichen Widerstand zu erreichen, benötigt Aluminium im Allgemeinen einen größeren Querschnitt.
Ist Edelstahl leitfähig?
Ja, Edelstahl leitet elektrischen Strom, jedoch im Vergleich zu Kupfer und Aluminium nur schlecht. Er ist für mechanische und korrosionsbeständige Bauteile nützlich, nicht jedoch für stromführende Hauptleiter.
Ist Wolfram ein guter Leiter?
Wolfram leitet Elektrizität, jedoch bei weitem nicht so gut wie Kupfer oder Silber. Sein Wert in Kontakten ergibt sich aus seinem Verhalten bei hohen Temperaturen und seiner Lichtbogenbeständigkeit, nicht aus maximaler Leitfähigkeit.
Verändert eine Beschichtung die Leitfähigkeit?
Eine Beschichtung kann die Kontaktleistung stark beeinflussen, insbesondere an der Oberfläche. Zinn-, Silber- und Nickelbeschichtungen können zur Korrosionsbeständigkeit, Lötbarkeit, Kontaktwiderstandsoptimierung oder für das Verschleißverhalten eingesetzt werden. Die beste Beschichtung hängt von der elektrischen und umgebungsbedingten Beanspruchung ab.
Zusammenfassung
Leitfähigkeit, spezifischer Widerstand und %IACS sind drei Möglichkeiten, die Stromtragfähigkeit eines Materials zu vergleichen. Für elektrische Produkte ist die praktische Hierarchie einfach: Silber ist das leitfähigste gängige Metall, Kupfer ist die wichtigste technische Referenz, Aluminium tauscht geringere Leitfähigkeit gegen Gewichts- und Kostenvorteile ein, Materialien auf Wolframbasis tauschen Leitfähigkeit gegen Lichtbogenbeständigkeit ein und Edelstahl dient eher strukturellen Zwecken als der Leitfähigkeit.
Für VIOX-Produktanwendungen sind diese Werte bei Sammelschienen, Reihenklemmen, Erdungskomponenten, Kontaktmaterialien, leitfähigen Teilen von Leitungsschutzschaltern (MCB)/Leistungsschaltern (MCCB) und Schaltanlagenverbindungen von Bedeutung. Die Materialtabelle ist jedoch nur der Ausgangspunkt. Die tatsächliche elektrische Leistung hängt zudem von der Geometrie, dem Temperaturanstieg, dem Kontaktdruck, der Beschichtung, Korrosion, Lichtbogenbelastung und der Fertigungskonsistenz ab.
