Phasenschiene vs. Brückendraht: Was ist besser für Leitungsschutzschalter (MCBs)?

Eine passende Phasenschiene ist in der Regel die bessere Verteilungsmethode für eine durchgehende Reihe kompatibler Leitungsschutzschalter (LS-Schalter). Sie bietet einen festen Zahnabstand, eine kompakte gemeinsame Einspeisung und eine reproduzierbare Phasenverteilung, ohne dass für jeden benachbarten Schalter separat eine Brücke zugeschnitten und geformt werden muss.

Drahtbrücken sind die bessere Wahl, wenn die Gerätereihe geometrisch nicht einheitlich ist— zum Beispiel, wenn zugelassene Geräte unterschiedliche Anschlussklemmenpositionen aufweisen, das Layout Lücken enthält oder für die exakte Gerätekombination keine Phasenschiene dokumentiert ist. Der Leitungsquerschnitt der Brücke, die Klemmen und die Installationsmethode müssen dennoch für den Gesamtstrom geeignet sein, der durch jeden Abschnitt fließt.

Keine der beiden Methoden ist allein deshalb sicher, weil sie ordentlich aussieht oder mehr Kupfer verwendet. Die richtige Wahl ist die Methode, die in der Dokumentation der Schalter, der Sammelschiene, des Gehäuses und des Verteilers für die vollständige Baugruppe vorgesehen ist.

Phasenschiene vs. Drahtbrücke im Überblick

Entscheidungsfaktor	Phasenschiene	Drahtbrücke
Beste Anwendung	Durchgehende Reihe kompatibler modularer Geräte	Gemischte, unterbrochene oder nicht standardisierte Geräteanordnungen
Gerätekompatibilität	Muss mit Stift-/Gabelanschluss, Teilung, Anschlusstiefe und Polfolge übereinstimmen	Muss mit dem zulässigen Leitertyp, Querschnitt und der Anzahl der Leiter pro Anschluss übereinstimmen
Aktueller Pfad	Gemeinsamer Leiter; Belastung hängt von der Bemessung und der Einspeiseposition ab	Jeder vorgeschaltete Brückenabschnitt kann die kombinierte nachgeschaltete Last tragen
Konsistenz bei der Installation	Feste Geometrie reduziert Abweichungen zwischen wiederholten Schalttafeln	Stärkere Abhängigkeit von der Sorgfalt bei Schneiden, Abisolieren, Biegen, Aderendhülsenbestückung und Anschlussarbeit
Phasenverteilung	Zweckgebundene 1P-, 2P-, 3P-, 4P-, 1P+N- oder 3P+N-Konfigurationen sind verfügbar	Die Phasenfolge wird manuell erstellt und muss an jeder Verbindung überprüft werden
Gemischte Geräte	Begrenzt durch die exakte Kompatibilität der Baureihe und die Ausrichtung	Anpassungsfähiger, wenn herstellerseitig zugelassene Anschlüsse nicht dieselbe Sammelschienengeometrie aufweisen
Platz im Kabelkanal	Üblicherweise kompakt über eine Leitungsschutzschalterreihe hinweg	Mehrere Schleifen können den Platz in Klemmen und Kabelkanälen beanspruchen
Modifikation	Erfordert korrekte Zahnabdeckungen, Endkappen und Schnittmethoden	Einzelne Verbindungen können umgelegt werden, der geänderte Strompfad muss jedoch neu berechnet werden
Beschaffung	Erfordert die korrekt abgestimmte Sammelschiene und das entsprechende Zubehör	Erfordert geeignete Leiter, Klemmen oder Aderendhülsen, Kennzeichnung und kontrollierte Montage
Hauptfehler	Annahme, dass gleicher Teilungsabstand Kompatibilität bedeutet	Dimensionierung jeder Brücke, als ob sie nur einen Abzweigstromkreis führen würde

Was ist der tatsächliche Unterschied?

Ein Phasenschiene ist ein isolierter gemeinsamer Leiter mit wiederkehrenden Stift- oder Gabelkontakten. Die Kontakte verbinden eine Spannungsversorgung über eine kompatible Reihe von Leitungsschutzschaltern (MCBs), Fehlerstrom-Schutzschaltern (RCCBs), Fehlerstrom-Schutzschaltern mit Überstromschutz (RCBOs) oder anderen modularen Geräten, sofern das Anlagensystem die Kombination zulässt.

Ein Brückendraht ist ein separat konfektionierter Leiter, der einen Geräteanschluss mit dem nächsten verbindet. Eine Reihe kann mehrere kurze Verbindungen in einer Reihenschaltung oder einen konzipierten Satz von Leitern von einem Verteilungspunkt aus verwenden. Diese beiden Brückenanordnungen sollten nicht als elektrisch identisch betrachtet werden: Die Anzahl der Leiter pro Anschluss und der von jedem Segment geführte Strom können variieren.

Die Phasenschiene ist daher nicht einfach eine starre Version eines Drahtes. Es handelt sich um ein Zubehörteil für Gerätereihen, dessen Kontaktgeometrie, Phasenfolge, Leiterquerschnitt, Isolierung und Einspeiseanordnung als ein Produkt definiert sind. VIOX liefert Phasenschienen für Leitungsschutzschalter in Stift- und Gabelkonfigurationen für kompatible modulare Gerätereihen.

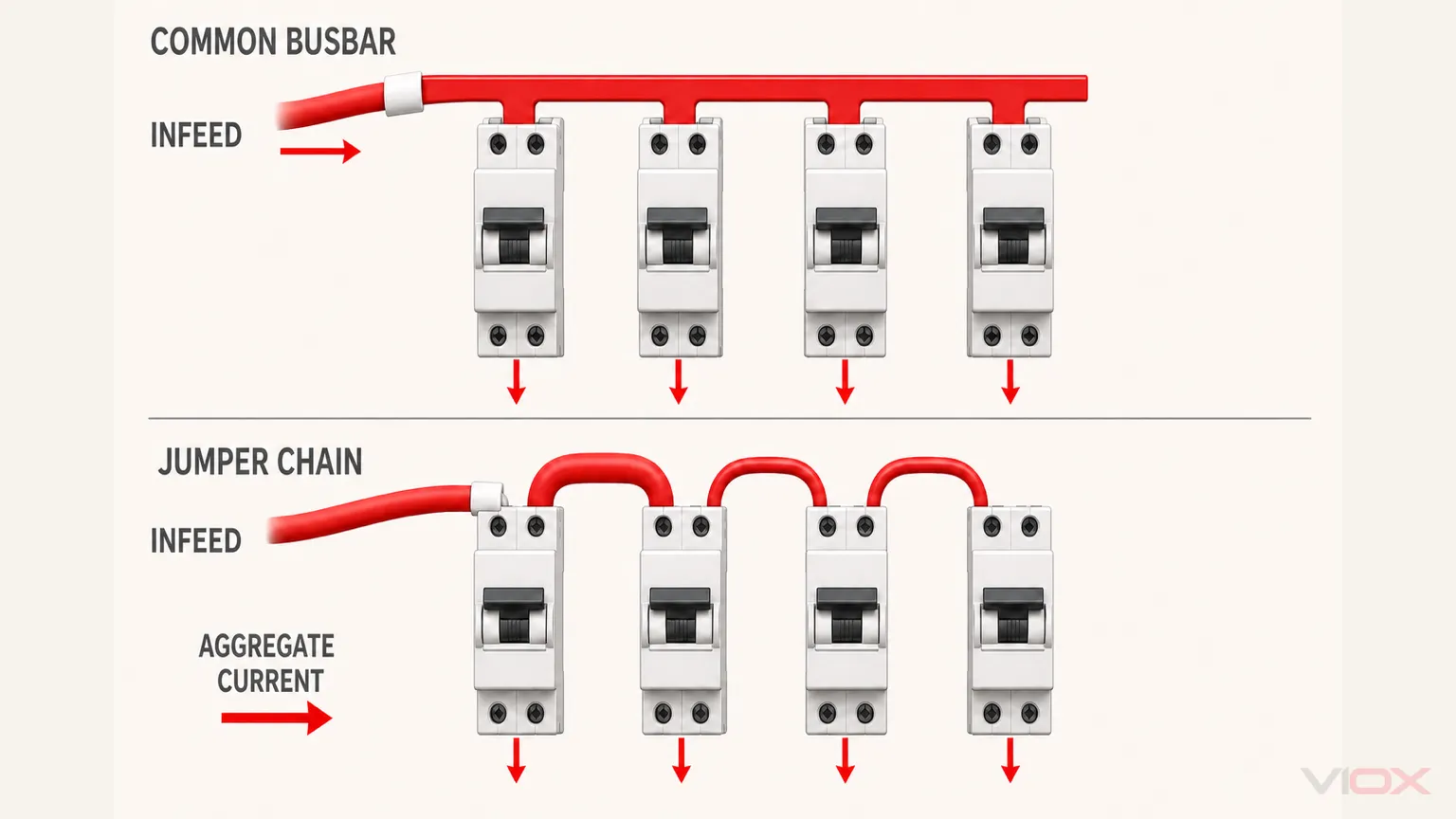

Der wichtigste Unterschied: Gesamstrompfad

Die Bemessungsstromstärke des nachgeschalteten Schutzschalters gibt keinen Aufschluss über den Stromfluss in einer vorgeschalteten Brücke.

Betrachten Sie eine vereinfachte einphasige Reihe, die von links gespeist wird. Wenn kurze Leitungen den LS-Schalter 1 mit LS-Schalter 2, LS-Schalter 2 mit LS-Schalter 3 usw. verbinden, kann die erste Brücke den kombinierten Bemessungsstrom für alle nachgeschalteten Stromkreise führen, die über sie versorgt werden. Der Strom nimmt entlang der Kette ab, da Lasten abzweigen.

Für eine vorläufige Analyse:

Strom im Brückensegment n

Das Ergebnis wird zudem durch die vorgeschaltete Schutzeinrichtung und die tatsächliche Verteilungsanordnung begrenzt. Dies ist eine Topologieprüfung und kein Ersatz für die Leiterdimensionierung gemäß den geltenden Installationsvorschriften.

Warum dies für Brückendrähte wichtig ist

Ein Installateur kann nicht jede Verbindung zwischen den Schutzschaltern anhand der Bemessungsstromstärke des direkt daneben liegenden LS-Schalters dimensionieren. Die erste Verbindung in einer Kette kann mehrere Stromkreise versorgen. Leiterquerschnitt, Isolierung, Anschlusstechnik, Häufung, Gehäusetemperatur und vorgeschalteter Schutz müssen dieser Belastung entsprechen.

Zwischenklemmen von Geräten müssen möglicherweise auch zwei Leiter aufnehmen – einen ankommenden und einen abgehenden. Dies ist nur zulässig, wenn die Dokumentation der Klemme den Leitertyp, die Anzahl und die Konfektionierungsmethode ausdrücklich erlaubt. Eine für einen einzelnen Leiter ausgelegte Klemme sollte nicht als improvisierter Verteilungspunkt für zwei Drähte verwendet werden.

Phasenschienen erfordern weiterhin eine Prüfung der Einspeisung.

Eine Phasenschiene ersetzt nicht die Analyse der Stromverteilung. Einspeisung am Ende, in der Mitte oder über einen zugelassenen Einspeiseblock kann die Abschnitte der Schiene unterschiedlich belasten. Die Herstellerdokumentation kann daher bestimmte Bemessungswerte oder Konfigurationen einer spezifischen Einspeiseart zuordnen.

Der praktische Vorteil besteht darin, dass der gemeinsame Leiter und die wiederholten Kontakte als definiertes System geliefert werden. Der Schaltanlagenbauer muss dennoch die genaue Strombelastbarkeit der Schiene, die Einspeisung, den vorgeschalteten Schutz, die Leitungsschutzschalter-Reihe und die Bedingungen des Gehäuses überprüfen.

Wo eine Phasenschiene meist besser ist

1. Eine einheitliche Reihe kompatibler Leitungsschutzschalter (MCBs)

Wenn jedes Gerät zu einer dokumentierten kompatiblen Serie gehört, die erforderliche Anschlusshöhe teilt und denselben Modulabstand verwendet, macht eine Phasenschiene die Herstellung einer separaten Verbindung zwischen jedem Schutzschalter überflüssig.

Das Wort kompatibel ist unerlässlich. Eine nominale Modulbreite von 18 mm beweist nicht, dass zwei Schutzschalter dieselbe Zahndicke, Einstecktiefe oder Klemmgeometrie akzeptieren. Verwenden Sie die exakte Geräte- und Zubehördokumentation.

Für eine detaillierte Abstimmung siehe VIOX Auswahlhilfe für LS-Schalter-Sammelschienen.

Wiederholbare Schaltschrankfertigung

Bei OEM- und Schaltschrankbauprojekten kann eine feste Sammelschienen-Geometrie jeden Aufbau reproduzierbarer machen. Der Installateur muss nicht jede Verbindung zwischen den Geräten einzeln zuschneiden, abisolieren und biegen. Die Prüfung kann sich auf die korrekte Teilenummer, den vollständigen Sitz der Zähne, das Anzugsdrehmoment der Klemmen, die Phasenfolge und den Berührungsschutz konzentrieren.

Dies entbindet nicht von der handwerklichen Sorgfalt. Ein schief sitzender Zahn, eine inkompatible Gabel, eine beschädigte Isolierung oder eine lockere Klemme können weiterhin eine Verbindung mit hohem Übergangswiderstand verursachen.

Kompakte Phasenverteilung

Eine speziell entwickelte mehrphasige Kammschiene kann die Phasen L1, L2 und L3 über eine Gerätereihe hinweg wiederholen, ohne die Sequenz manuell aus einzelnen Drähten erstellen zu müssen. Dies ist nur dann sinnvoll, wenn das gewählte Polschema zum Design des Verteilers passt. Ein 3P-, 3P+N- oder 4P-Produkt sollte niemals allein aufgrund der Beschriftung ausgewählt werden; die Neutralleiterposition und die Zahnreihenfolge müssen mit den angeschlossenen Geräten übereinstimmen.

Reduzierte Überfüllung der Verdrahtungskanäle

Eine Kammschiene kann mehr Platz für abgehende Leiter, Kennzeichnungen und Leitungsführung lassen, da die gemeinsame Einspeisung direkt entlang der LS-Schalter-Klemmen verläuft. Dieser Vorteil ist in einer dichten modularen Reihe am deutlichsten, darf jedoch nicht als Rechtfertigung dafür dienen, eine inkompatible Sammelschiene zu biegen oder mit Gewalt einzubauen.

Wo Drahtbrücken besser geeignet sein können

1. Unterschiedliche Klemmenhöhen oder Gerätefamilien

Eine Reihe, die einen LS-Schalter, FI-Schutzschalter, FI/LS-Schalter, Lasttrennschalter, Überspannungsschutz oder ein Hilfsmodul enthält, kann unter Umständen nicht über eine durchgehende Phasenschiene verbunden werden. Drahtbrücken können die spezifizierten Klemmen überbrücken, ohne eine gemeinsame Kontaktlinie über inkompatible Geräte hinweg erzwingen zu müssen.

Die Verdrahtungslösung ist nur dann zulässig, wenn jedes Gerät den vorgesehenen Leiterquerschnitt und die Klemmenanordnung erlaubt. Ähnliche Frontabmessungen bedeuten nicht zwangsläufig eine Kompatibilität der Klemmen.

2. Unterbrochene Layouts

Freiräume, reservierte Module oder Geräte, die nicht denselben Einspeisepunkt teilen dürfen, können den elektrischen Pfad unterbrechen. Individuell verlegte Leiter können diese Topologie klarer abbilden, als Zähne aus einer Phasenschiene zu entfernen oder spannungsführende, ungenutzte Positionen zu belassen.

3. Einmalige Nachrüstarbeiten

In einem bestehenden Schaltschrank ist die exakte ursprüngliche Phasenschiene möglicherweise nicht mehr verfügbar oder das Ersatzgerät fluchtet nicht mit der restlichen Reihe. Eine fachgerecht ausgelegte Leiterverbindung kann manchmal einen dokumentierten Übergang ermöglichen, ohne jedes Gerät austauschen zu müssen. Die Entscheidung muss die Geräteanweisungen, lokale Vorschriften und den Zustand der bestehenden Baugruppe berücksichtigen.

Funktionale Gruppen trennen

Brückendrähte oder ein geeigneter Verteilerblock können für mehr Übersicht sorgen, wenn ein Schaltschrank mehrere unabhängig abgesicherte Gruppen enthält, anstatt einer durchgehenden gemeinsamen Einspeisung. Dies ist kein Plädoyer für improvisierte Durchschleifungen, sondern ein Grund, eine Topologie zu wählen, die jeden Strompfad und jede Schutzgrenze eindeutig definiert.

Phasenschienen bedeuten nicht automatisch “sicherer”

Eine korrekt dimensionierte Phasenschiene kann Montagefehler reduzieren, dennoch bleiben verschiedene Fehlermodi möglich:

Fehlermodus	Risiko bei Phasenschienen	Risiko bei Brückendrähten	Erforderliche Kontrolle
Anschlussinkompatibilität	Falscher Stift/Gabel oder falsche Einstecktiefe führt zu Teilkontakt	Leitertyp oder -anzahl wird von der Klemme nicht akzeptiert	Genaue Geräteanweisungen und Maßkompatibilität prüfen
Lose Klemmstelle	Zahn ist nicht vollständig geklemmt	Ader oder Aderendhülse ist nicht vollständig erfasst	Montage- und Anzugsvorschriften des Herstellers beachten
Unterdimensionierter Strompfad	Falsches Sammelschienenteil oder falsche Einspeiseanordnung	Vorgeschaltete Brücke nur für einen Abzweig dimensioniert	Gesamtstrom, vorgeschalteten Schutz und veröffentlichte Nennwerte prüfen
Berührbares leitfähiges Teil	Abgeschnittenes Ende oder ungenutzter Zahn bleibt zugänglich	Überstehender Leiter am abisolierten Ende	Korrekte Endkappen, Zahnabdeckungen und Abisolierlänge verwenden
Falsche Phasenfolge	Falsches Phasenmuster der Sammelschiene	Manuelle Verbindungen schließen die falsche Phase oder den Neutralleiter an	Vor der Inbetriebnahme mit dem Schaltplan abgleichen und prüfen
Wärmekonzentration	Inkompatibler Kontakt oder überlastete Einspeisung	Mehrere Leiter oder mangelhafte Crimpverbindungen erhöhen den Anschlusswiderstand	Sitz, Lastpfad und Anzeichen von Temperaturerhöhung überprüfen
Unbefugte Modifikation	Sammelschiene wurde außerhalb der Vorgaben zugeschnitten oder die Zähne wurden verändert	Drahtbrücke ist gespleißt, doppelt belegt oder außerhalb der Anschlussgrenzen verlegt	Produkt- und Montageunterlagen beachten

Bezeichnen Sie eine isolierte Phasenschiene nicht als vollständig berührungssicher. Der Hauptleiter kann isoliert sein, während Zähne, Anschlüsse, ungenutzte Positionen und Schnittkanten leitfähig bleiben. Der Berührungsschutz ist eine Eigenschaft der fertig montierten Gerätereihe, der Abdeckungen und des Gehäuses – nicht allein der Isolierung.

Installationsaufwand und Gesamtkosten

Drahtbrücken erscheinen oft kostengünstiger, da das Rohmaterial bekannt und leicht verfügbar ist. Phasenschienen können teurer erscheinen, da die korrekte Schiene, Einspeiseklemmen, Endkappen und Zahnabdeckungen erforderlich sind.

Der Rohmaterialpreis ist kein vollständiger Vergleich. Eine nützliche Überprüfung der Produktionskosten umfasst:

Teileidentifikation und Einkauf;
Leiterschneiden, Abisolieren und Anschlussvorbereitung;
Installationszeit;
Überprüfung jedes Anschlusses;
Nacharbeit aufgrund inkonsistenter Leitungslängen oder Biegungen;
Platzbedarf in Kabelkanälen und Gehäusen;
Dokumentation und Wiederholbarkeit bei verschiedenen Aufbauten; und
Verfügbarkeit für zukünftigen Austausch.

Bei einem einmaligen gemischten Schaltschrank kann die Flexibilität der Verdrahtung den Zeitaufwand für die Vorbereitung rechtfertigen. Bei wiederkehrenden, kompatiblen MCB-Reihen kann das standardisierte Sammelschienensystem die Kosten für das Zubehör rechtfertigen. Ohne ein definiertes Schaltschrankdesign und gemessene Produktionsdaten sollte keine allgemeingültige prozentuale Einsparung beansprucht werden.

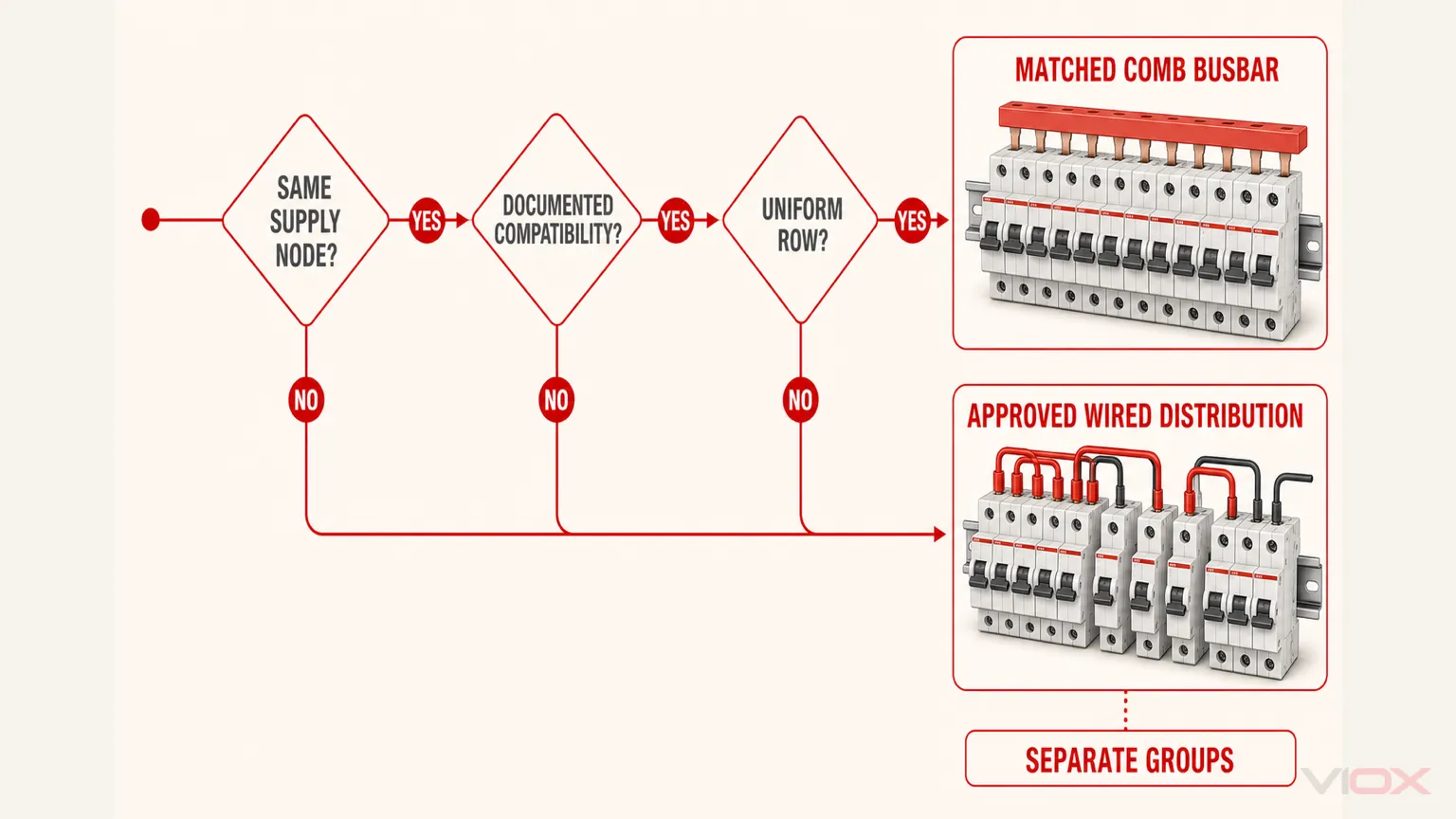

Entscheidungsrahmen für Schaltanlagenbauer

Verwenden Sie diese sechs Fragen in der angegebenen Reihenfolge:

Speisen alle Geräte aus einem gemeinsamen Versorgungspunkt? Falls nicht, verbinden Sie diese nicht mit einer durchgehenden Sammelschiene oder Brückenkette.
Ist für jedes Gerät in der Reihe eine Phasenschiene dokumentiert? Überprüfen Sie Baureihe, Stift-/Gabeltyp, Teilungsmaß, Anschlusstiefe, Polfolge und Zubehör.
Enthält die Reihe eine gemischte oder unterbrochene Geometrie? Falls ja, verwenden Sie einen zugelassenen Übergang, eine separate Gruppe, einen Verteilerblock oder korrekt dimensionierte Leiter.
Welchen Strom führt jeder Leiterquerschnitt? Überprüfung des gesamten nachgeschalteten Stroms, des vorgeschalteten Schutzes, der Einspeiseposition und der Annahmen zur gleichzeitigen Belastung.
Kann jede Anschlussklemme die geplante Verbindung aufnehmen? Überprüfung von Leitertyp, Leiteranzahl, Anforderungen an Aderendhülsen oder Kabelschuhe sowie der Geometrie der Sammelschienen-Anschlussstifte.
Wie werden freiliegende Enden und ungenutzte Positionen geschützt? Festlegung von Endkappen, Berührungsschutzabdeckungen, Trennwänden und Gehäusevervollständigung vor der Beschaffung.

Schnelle Anwendungsentscheidungen

Einbausituation im Schaltschrank	Üblicherweise bevorzugt	为什么
Zwölf identische, kompatible 1P-Leitungsschutzschalter in einer durchgehenden Gruppe	Passende 1P-Phasenschiene	Fester Teilungsabstand und wiederholbare gemeinsame Einspeisung
Dreiphasige Reihe mit dokumentiertem, kompatiblem Phasenmuster	Passende 3P-Phasenschiene	Kontrollierte Phasenfolge über die gesamte Reihe
Kombination von Leitungsschutzschaltern mit Geräten unterschiedlicher Anschlusshöhen	Konfektionierte Brücken oder zugelassene Systemadapter	Ein Phasenzahn sitzt möglicherweise nicht in jedem Gerät korrekt
Nicht zusammenhängende Leitungsschutzschalter mit reservierten Plätzen	Getrennt dokumentierte Gruppen oder Leiter	Zugängliche, ungenutzte Zähne und unklare Einspeisewege vermeiden
Wiederkehrende OEM-Verteiler mit stabiler Stückliste	Passende Phasenschiene	Wiederholbarer Montage- und Prüfprozess
Einmalige Nachrüstung ohne unterstützte Sammelschiene für die Austauschreihe	Zugelassene Leiterlösung oder vollständiger Austausch durch ein kompatibles System	Vermeidung der gewaltsamen Installation von veraltetem oder nicht passendem Zubehör

Arbeitsvergleich: Zwei LS-Schalter-Reihen

Reihe A: Einheitliches Fertigungsfeld

Annahme einer durchgehenden Reihe identischer LS-Schalter aus einer dokumentierten Geräteserie. Der Hersteller stellt eine kompatible Stiftsammelschiene, Einspeiseklemmen, Berührungsschutzabdeckungen und Endkappen bereit. Die Elektroplanung bestätigt das Sammelschienenmodell, die Einspeisemethode und den vorgeschalteten Schutz.

Die Phasenschiene ist die bessere Wahl, da sie ein definiertes Zubehörsystem verwendet, das vorgesehene Rastermaß beibehält und separat gefertigte Brücken zwischen den Schutzschaltern überflüssig macht. Eine Überprüfung des korrekten Sitzes der Zähne, des Anzugsdrehmoments der Klemmen, der Phasenfolge und des Endschutzes bleibt erforderlich.

Reihe B: Gemischtes Nachrüstfeld

Angenommen, eine bestehende Reihe kombiniert zwei zugelassene Gerätefamilien mit unterschiedlichen Anschlussklemmenhöhen und enthält einen reservierten Platz zwischen den Funktionsgruppen. Es ist keine einzelne Phasenschiene für die vollständige Kombination dokumentiert.

Die Installation einer nominell passenden Phasenschiene wäre die falsche Wahl, selbst wenn die ersten Zähne zu passen scheinen. Der Verteiler benötigt entweder dokumentierte Adapter, separate kompatible Phasenschienengruppen, eine geeignete Verteilungskomponente oder Brückenleiter, die für die tatsächlichen Anschlussklemmen und den Gesamtstrompfad ausgelegt sind.

Die Entscheidung ändert sich, weil sich die Kompatibilität und Topologie geändert haben – nicht, weil Draht elektrisch überlegen gegenüber einer Kupfersammelschiene wäre.

Normen und Herstellergrenzen

IEC 61439-3:2024 deckt Verteiler ab, die für die Bedienung durch Laien innerhalb ihres angegebenen Anwendungsbereichs vorgesehen sind. Sie befasst sich mit der fertiggestellten Baugruppe; sie bietet keine allgemeingültige Anweisung, dass Phasenschienen immer Brückendrähte ersetzen.

Die Herstellerdokumentation regelt die zulässige Anordnung von Geräten und Zubehör. Zum Beispiel erfordern die Anleitungen für Hager-Kleinverteiler die spezifizierten Geräteanordnungen und den vollständigen Sitz des Phasenschienenzahns innerhalb des Anschlusskäfigs. Die Acti9-Dokumentation von Schneider Electric unterscheidet Phasenschienen nach Gerätefamilie, Polkonfiguration, Nennstrom und Zubehör wie Endkappen und Berührungsschutzabdeckungen.

Wenden Sie für jeden Markt auch die relevanten Installationsvorschriften, Verteiler-Normen, Geräteanleitungen und Inspektionsanforderungen an. Übertragen Sie eine zulässige Anordnung nicht von einer Schutzschalter- oder Gehäusefamilie auf eine andere.

Beschaffungs-Checkliste

Vor der Bestellung einer Phasenschiene oder der Freigabe einer Drahtbrückenverdrahtung sind folgende Daten zu erfassen:

Hersteller und genaue Baureihe des Leitungsschutzschalters, FI-Schutzschalters (RCCB) oder FI/LS-Schalters (RCBO);
Anschlusstyp und zulässige Anschlusskonfiguration;
Stift- oder Gabelgeometrie bei Verwendung einer Phasenschiene;
Teilungseinheit, Anzahl der Module und Polfolge;
Systemspannung, AC- oder DC-Betrieb und Phasenanordnung;
Bemessungsstrom, vorgeschalteter Schutz und Einspeiseposition;
Leiterquerschnitt oder genaue Artikelnummer der Phasenschiene;
Zulässige Anzahl und Art der Leiter pro Anschlussklemme;
Erforderliche Einspeiseverbinder, Aderendhülsen, Kabelschuhe oder Adapter;
Endkappen, Berührungsschutzabdeckungen und Trennwände;
Gehäusetemperatur und Bedingungen für die Gerätegruppierung;
Montagezeichnung und Inspektionskriterien; sowie
Modellspezifische Erklärungen oder Berichte, die für das Projekt erforderlich sind.

Häufig Gestellte Fragen

Ist eine Phasenschiene besser als eine Drahtbrücke?

Für eine durchgehende Reihe kompatibler Leitungsschutzschalter ist eine passende Phasenschiene in der Regel kompakter und reproduzierbarer. Drahtbrücken sind bei gemischten oder unterbrochenen Anordnungen flexibler. Die Anlagendokumentation und der gesamte Strompfad entscheiden, welche Lösung korrekt ist.

Können Brückenkabel zwischen Leitungsschutzschaltern (MCBs) verwendet werden?

Dies ist zulässig, sofern die Geräteanweisungen und die geltenden Installationsvorschriften dies erlauben. Jeder Abschnitt muss für den tatsächlich fließenden Strom ausgelegt sein, und jede Klemme muss den geplanten Leitertyp sowie die Anzahl der Leiter aufnehmen können.

Kann ich die Nennstromstärke des MCB-Abzweigs zur Dimensionierung jedes Brückenkabels verwenden?

Nicht automatisch. Bei einer Durchgangsverdrahtung (Daisy-Chain) kann eine vorgeschaltete Brücke den kombinierten Gesamtstrom mehrerer nachgeschalteter Stromkreise führen. Dimensionieren und schützen Sie die Verbindung basierend auf der tatsächlichen Topologie und den geltenden Vorschriften.

Passt eine Phasenschiene auf jeden 18-mm-Leitungsschutzschalter?

Nein. Die Modulbreite oder das Teilungsmaß allein begründen keine Kompatibilität. Auch Stift- oder Gabelform, Zahndicke, Klemmtiefe, Klemmenkonstruktion, Isolationsprofil und die Geräteserie müssen übereinstimmen.

Ist eine Phasenschiene für gemischte Reihen aus Leitungsschutzschaltern (MCBs) und Fehlerstrom-Leitungsschutzschaltern (RCBOs) geeignet?

Nur wenn die Produktdokumentation die exakte Kombination und die Klemmenausrichtung unterstützt. Einige RCBOs oder 1P+N-Geräte verwenden abweichende Klemmenpositionen oder Neutralleiteranordnungen.

Kann eine Phasenschiene auf die gewünschte Länge zugeschnitten werden?

Einige Produkte sind für den Zuschnitt ausgelegt, jedoch sind die zugelassene Schnittmethode, Endkappen, Isolationsabstände und Berührungsschutzabdeckungen produktspezifisch. Befolgen Sie genau die Anweisungen des Herstellers.

Ist eine Mitteleinspeisung immer besser als eine Endeinspeisung?

Nein. Eine Mitteleinspeisung kann die Stromverteilung entlang der Schiene verändern, ist jedoch nur zulässig, wenn die Dokumentation der Sammelschiene und der Baugruppe diese Anschlussmethode erlaubt. Fügen Sie einem System ohne technische Freigabe keine zusätzlichen Einspeisepunkte hinzu.

Welche Methode ist wartungsfreundlicher?

Eine Phasenschiene ermöglicht eine einfache Sichtprüfung einer gleichmäßigen Reihe, während Verdrahtungsbrücken den Austausch einzelner, nicht standardisierter Übergänge erleichtern können. Die Wartung hängt von der Zugänglichkeit, der Kennzeichnung, der Gerätekompatibilität und dem dokumentierten Trennverfahren ab.

Abschließende Empfehlung

Wählen Sie einen passende Phasenschiene für eine durchgehende Reihe kompatibler Leitungsschutzschalter (MCBs), wenn die exakte Sammelschiene, die Einspeisemethode, das Zubehör und der fertiggestellte Verteiler dokumentiert sind. Wählen Sie Brückenleitungen oder eine andere zugelassene Verteilungsmethode wenn die Reihe gemischt, unterbrochen oder nicht durch ein Phasenschienensystem gestützt ist.

Die entscheidende Frage ist nicht: “Was sieht sauberer aus?”, sondern: Welche Methode schafft einen verifizierten Strompfad durch kompatible Klemmen mit wiederholbarer Isolations- und Montagekontrolle?
