Kurze Antwort
Eine Stiftsammelschiene verwendet gerade Kupferstifte, die in kompatible Leitungsschutzschalter-Anschlüsse eingesteckt werden. Eine Gabelsammelschiene verwendet gabelförmige Kupferzinken, die unter oder um einen kompatiblen Schraubanschlussbereich passen.
Die wichtigste Regel lautet: Stift- und Gabelsammelschienen sind nicht austauschbar, es sei denn, der Hersteller des Schutzschalters lässt ausdrücklich beide Anschlusstypen zu. Die richtige Wahl hängt vom Anschlussdesign des Leitungsschutzschalters (LS-Schalter), des Fehlerstrom-Schutzschalters (FI-Schalter), des FI/LS-Schalters (RCBO) oder anderer zu installierender modularer Geräte ab.
Wenn die Form der Sammelschiene nicht zum Anschluss des Schutzschalters passt, kann die Verbindung von außen zwar korrekt aussehen, aber im Inneren des Anschlusses einen unzureichenden Kontaktdruck aufweisen. Dies kann zu Erwärmung, Isolationsschäden, Fehlauslösungen oder Lichtbogenbildung am Anschluss des Schutzschalters führen.

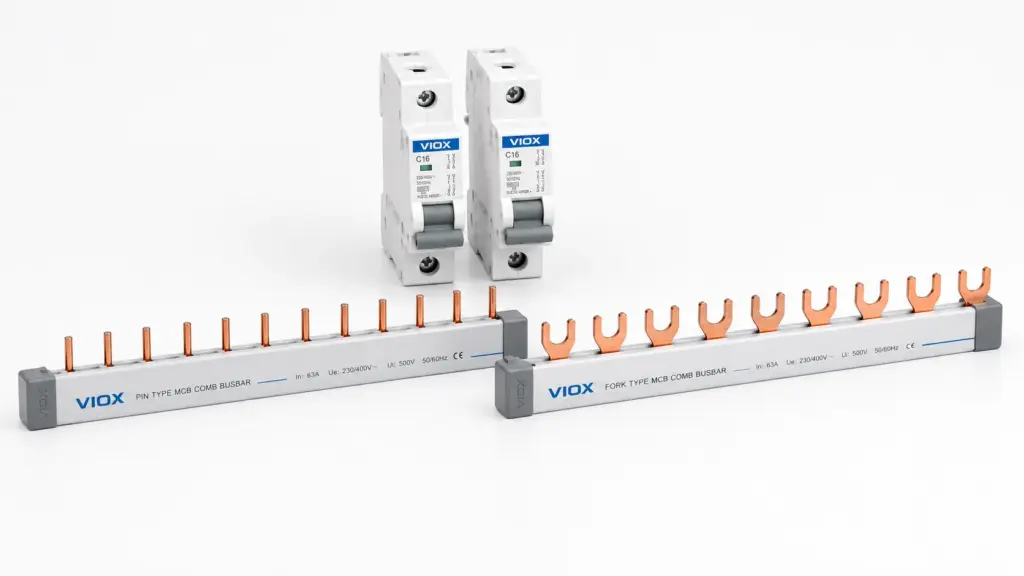

Stift- vs. Gabelsammelschiene im Überblick
| Artikel | Pin Typ Stromschiene | Gabel-Sammelschiene |
|---|---|---|
| Leiterform | Gerade Stifte | Gabelförmige Zinken |
| Gängige Bezeichnung | Stiftsammelschiene, Kammschiene (Stiftform) | Gabelsammelschiene, Kammschiene (Gabelform) |
| Anschlusskompatibilität | Für Stifteinspeisung ausgelegte Leitungsschutzschalter-Anschlüsse | Kompatible Schraubklemmen |
| Einbauverfahren | Stifte werden in die Anschlussöffnungen eingeführt | Gabeln sitzen unter oder um den Klemmenbereich herum |
| Hauptvorteil | Kompakt und üblich für modulare Leitungsschutzschalter-Reihen | Fester Sitz bei Verwendung kompatibler Klemmen |
| Hauptrisiko | Stift nicht vollständig eingeführt oder falsch ausgerichtet | Gabel sitzt nicht korrekt unter der Klemme |
| Austauschbar? | Nein, außer durch den Hersteller des Schutzschalters zugelassen | Nein, außer durch den Hersteller des Schutzschalters zugelassen |
Für Einkäufer, die modulares Installationszubehör vergleichen, bietet VIOX MCB-Sammelschiene Optionen für Leitungsschutzschalter-Reihen und Verteilerbaugruppen.
Was ist eine Gabel-Sammelschiene (Pin-Typ)?
Eine Gabel-Sammelschiene ist eine kammartige Sammelschiene mit geraden leitfähigen Stiften. Diese Stifte werden in die Anschlussöffnungen kompatibler modularer Schutzschalter eingeführt. Die Anschlussklemme fixiert dann den Stift zusammen mit dem Anschlusssystem des Schutzschalters.
Gabel-Sammelschienen werden häufig in Verteilerkästen eingesetzt, da sie kompakt, einfach auszurichten und für viele DIN-Schienen-MCB-Layouts geeignet sind. Sie sind je nach System üblicherweise in 1P-, 2P-, 3P- und 4P-Ausführungen erhältlich.
Ein Stift-Design ist in der Regel geeignet, wenn:
- der Schutzschalteranschluss für die Stifteinführung ausgelegt ist
- der Teilungsabstand der Sammelschiene dem Abstand der modularen Schutzschalter entspricht
- das Schaltfeld eine Standardreihe kompatibler MCBs verwendet
- der Hersteller den Anschluss mittels Gabel-Sammelschiene zulässt
- Die Installation erfordert eine saubere und kompakte Verteilerreihe.
Der Stift muss vollständig eingeführt und korrekt geklemmt sein. Ein nur teilweise eingeführter Stift kann einen hohen Übergangswiderstand verursachen, selbst wenn sich die Anschlussschraube fest anfühlt.
Was ist eine Gabel-Sammelschiene?
Eine Gabel-Sammelschiene verfügt über gabelförmige Kontaktzungen anstelle von geraden Stiften. Die Gabel ist so konzipiert, dass sie in einen kompatiblen Anschlussbereich passt, häufig unter einen Schraubklemmmechanismus, abhängig vom Design des Schutzschalters.
Gabel-Sammelschienen können einen sicheren Kontakt gewährleisten, wenn der Anschluss für sie ausgelegt ist. Sie sind nützlich in Schutzschaltersystemen, bei denen die Geometrie der Anschlussklemme einen gabelartigen Leiter unterstützt.
Ein Gabeldesign ist in der Regel geeignet, wenn:
- der Schutzschalteranschluss für die Zungen der Gabel-Sammelschiene ausgelegt ist.
- Der Schraubklemmenbereich ermöglicht einen korrekten Sitz der Gabel.
- Die Gabelbreite entspricht der Klemmenöffnung.
- Der Hersteller genehmigt die Verwendung von Gabel-Sammelschienen.
- Die Sammelschiene liegt flach und gleichmäßig über allen Leitungsschutzschalter-Anschlüssen.
Erzwingen Sie nicht das Einsetzen einer Gabel-Sammelschiene in eine Klemme, die nur für Stifte vorgesehen ist. Die Gabel sitzt möglicherweise nicht korrekt, und die Klemme klemmt eventuell nur einen Teil des Leiters ein.
Struktureller Unterschied: Stift vs. Gabel
Der Unterschied ist mechanischer Natur, bevor er elektrischer Natur ist. Beide Sammelschienen verteilen den Strom, aber die Anschlussschnittstelle ist unterschiedlich.
| Feature | Stifttyp | Gabeltyp |
|---|---|---|
| Kontaktgeometrie | Gerader Leiter tritt in die Klemme ein | Gabel umschließt oder sitzt um den Klemmbereich |
| Ausrichtungsempfindlichkeit | Stifttiefe und gerades Einsetzen sind entscheidend | Gabelsitz und Schraubklemmenposition sind entscheidend |
| Visuelle Kontrolle | Sicherstellen, dass jeder Stift vollständig eingesteckt ist | Prüfen, ob jede Gabel flach aufliegt und vollständig umschlossen ist |
| Typisches Fehlerbild | Stift nur teilweise geklemmt | Gabelkante oder eine Seite mangelhaft geklemmt |
| Optimaler Prüfpunkt | Anschlusseinführung und Ausrichtung der Sammelschiene | Sitz der Gabel unter der Anschlussklemme |
Deshalb sollte eine Sammelschiene niemals allein nach der Strombelastbarkeit ausgewählt werden. Die Kontaktgeometrie muss zum Schutzschalter passen.
MCB-Kompatibilität: Die wichtigste Auswahlregel
Die Kompatibilität von MCB-Sammelschienen hängt vom gesamten Design der Anschlussklemmen des Schutzschalters ab, nicht nur von der Teilungseinheit. Zwei Schutzschalter können zwar beide 18-mm-Modulargeräte sein, aber ihre Klemmenöffnungen, Klemmtiefe, Schraubenposition und die Auflagefläche für die Sammelschiene können unterschiedlich sein.
Bevor Sie eine Stift- oder Gabelsammelschiene auswählen, bestätigen Sie:
- Marke und Produktserie des Schutzschalters
- den vom Schutzschalter akzeptierten Anschlusstyp
- Teilungsmaß und Polabstand der Sammelschiene
- 1P-, 2P-, 3P- oder 4P-Anordnung
- Nennstrom und Nennspannung
- Isolierung und Berührungsschutz der Sammelschiene
- ob nach dem Zuschneiden Endkappen erforderlich sind
- ob dieselbe Phasenschiene MCBs, RCCBs oder RCBOs in einer Reihe versorgen kann
Der häufigste Fehler ist die Annahme, dass eine Phasenschiene kompatibel ist, nur weil sie physisch in die Anschlussklemme passt. Eine physische Passform ist nicht gleichbedeutend mit einem zugelassenen elektrischen Kontakt.
Überprüfung von Normen und Datenblättern
Bei einem modularen Verteiler sollte die Phasenschiene als Teil des gesamten Schutzschalter- und Gehäusesystems bewertet werden und nicht als loses Kupferzubehör. Je nach Markt und Schaltschranktyp können relevante Referenzen die IEC 60898-1 für Leitungsschutzschalter in Haushalt und ähnlichen Installationen, die Anforderungen der IEC 61439-Reihe für Niederspannungs-Schaltgerätekombinationen sowie lokale Installationsvorschriften umfassen.
Betrachten Sie diese Normen nicht als Abkürzung für die Auswahl einer Phasenschiene. Die praktische Auswahl erfolgt weiterhin anhand der Zubehörliste des Schutzschalterherstellers und des Datenblatts der Phasenschiene.
| Technische Prüfung | Was zu überprüfen ist | Warum es wichtig ist |
|---|---|---|
| Leitermaterial | Kupferqualität, beschichtetes Kupfer oder anderes deklariertes Material | Beeinflusst Leitfähigkeit, Oxidationsverhalten und Temperaturanstieg |
| Querschnitt | Kupferquerschnitt in mm² oder entsprechender Datenblattwert | Bestimmt zusammen mit Isolierung und Installationsbedingungen die Strombelastbarkeit |
| Nennstrom | Sammelschienen-Nennstrom für die vorgesehene Polanordnung | Verhindert Überhitzung im Dauerbetrieb |
| Nennspannung | Eignung von Isolierung sowie Kriech- und Luftstrecken | Muss auf das Verteilungssystem abgestimmt sein |
| Kurzschlussfestigkeit | Fehlerzustand auf Baugruppenebene und vorgeschalteter Schutz | Eine Sammelschiene muss der im Schaltschrank zu erwartenden Fehlerenergie standhalten |
| Drehmoment der Klemme | Anzugsdrehmoment der Schutzschalterklemmen gemäß Datenblatt des Schutzschalters | Zu geringes Drehmoment verursacht Hitze; zu hohes kann die Klemme oder den Sammelschienenkontakt beschädigen |
| Erwärmung | Prüfdaten des Herstellers oder Bauartnachweis | Bestätigt die Leistungsfähigkeit der Sammelschiene im tatsächlichen Gehäuse |
| Endkappensystem | Isolierte Endkappen nach dem Zuschneiden | Verhindert freiliegendes spannungsführendes Kupfer |
Für veröffentlichte Produktseiten gilt: Hier sollten die tatsächlichen VIOX-Modelldaten eingetragen werden: Kupfermaterial, Sammelschienenquerschnitt, Nennstrom, Nennspannung, kompatible Leitungsschutzschalter-Serien und das erforderliche Anschlussdrehmoment. Diese Werte müssen aus der Produktzeichnung oder dem Datenblatt stammen, nicht aus allgemeinen Branchenannahmen.
Kann man eine Stiftsammelschiene durch eine Gabelsammelschiene ersetzen?
Normalerweise nein. Sie sollten eine Stiftsammelschiene nicht durch eine Gabelsammelschiene ersetzen, es sei denn, der Hersteller des Schutzschalters bestätigt, dass der Anschluss für beide Ausführungen geeignet ist.
Der Grund hierfür ist der Kontaktdruck. Ein für einen geraden Stift ausgelegter Anschluss klemmt einen Gabelzinken möglicherweise nicht gleichmäßig. Ein für eine Gabel ausgelegter Anschluss erfasst einen geraden Stift unter Umständen nicht korrekt. Beide Fehler können zu einer zu geringen Kontaktfläche führen, und eine geringe Kontaktfläche bedeutet eine höhere Wärmeentwicklung unter Last.
Wenn Sie eine alte Sammelschiene ersetzen, achten Sie auf die Übereinstimmung von:
- ursprünglichem Sammelschienentyp
- Schutzschalterserie
- Polzahl
- Teilungsmaß
- aktuelles Rating
- Isolationsart
- Endkappensystem
Wenn die alte Sammelschiene beschädigt oder nicht verfügbar ist, raten Sie nicht. Verwenden Sie den Zubehörleitfaden des Leitungsschutzschalterherstellers oder wählen Sie einen nachweislich kompatiblen Ersatz.
Sammelschienen-Anschlusstypen
In modularen Verteilern verwenden Anwender oft unterschiedliche Bezeichnungen für ähnliche Bauteile. Zu den Hauptanschlusstypen gehören:
| Sammelschienen-Anschlusstyp | Beschreibung | Typische Verwendung |
|---|---|---|
| Gabel-Sammelschiene | Phasenschiene mit Stiftanschluss | Modulare Leitungsschutzschalter-Reihen |
| Gabelsammelschiene | Phasenschiene mit Gabelanschlüssen | Kompatible Schraubklemmen für Leitungsschutzschalter |
| Phasenschiene | Allgemeiner Begriff für eine Sammelschiene mit wiederkehrenden Anschlüssen | Verteilertafeln |
| Verbindungsschiene | Kurze Verbindungsschiene zwischen Geräten | Kleine Leitungsschutzschaltergruppen oder spezielle Anordnungen |
| Phasenschiene | Mehrphasige Sammelschienenanordnung | Dreiphasige LS-Schalter-Verteilung |
Der korrekte Steckertyp wird durch das Design der Geräteanschlussklemmen und das Schaltschranklayout bestimmt. Wählen Sie nicht allein nach der Bezeichnung.
Auswahlhilfe
| Frage ist | Was zu prüfen ist | Warum es wichtig ist |
|---|---|---|
| Welche Leitungsschutzschalter-Serie verwenden Sie? | Kompatibilität von Marke und Modell | Das Anschlussdesign unterscheidet sich je nach Serie |
| Stift- oder Gabelform? | Zulässige Sammelschienenform | Verhindert schlechten Kontakt |
| Wie viele Pole? | 1P, 2P, 3P, 4P | Entspricht der Schaltungsanordnung |
| Welcher Nennstrom? | Bemessungsstrom der Sammelschiene | Verhindert Überhitzung |
| Welche Systemspannung? | Bemessungsisolationsspannung | Entspricht dem elektrischen System |
| Kann es zugeschnitten werden? | Schnittvorgaben des Herstellers | Schnittkanten müssen isoliert werden |
| Enthält die Reihe einen FI-Schutzschalter (RCCB) oder einen FI/LS-Schalter (RCBO)? | Ausrichtung von Neutralleiter und Anschlussklemmen | Verhindert Verdrahtungs- und Auslöseprobleme |
| Ist ein Berührungsschutz erforderlich? | Abdeckungen und Endkappen | Erhöht die Installationssicherheit |
Für eine umfassendere Erläuterung der Sammelschienenanordnungen für Leitungsschutzschalter siehe den Leitfaden von VIOX zu Sammelschienen für Leitungsschutzschalter und die Auswahl von MCB-Sammelschienen.
Was bei der Anfrage eines Sammelschienen-Angebots zu übermitteln ist
Bei Stift- und Gabelsammelschienen reicht eine vage Anfrage wie “Ich benötige eine 63A-Sammelschiene” nicht aus. Der Lieferant muss die Anschlussstruktur des Schutzschalters und die Schaltschrankanordnung kennen, bevor er den korrekten Sammelschienentyp bestätigen kann.
| Zu übermittelnde Informationen | Warum es hilfreich ist |
|---|---|
| Marke und Modell des Schutzschalters | Bestätigt die Anschlusskompatibilität |
| Foto oder Zeichnung des Anschlusses | Zeigt an, ob ein Stift- oder Gabelanschluss geeignet ist |
| Bevorzugung von Stift- oder Gabelanschluss, falls bekannt | Reduziert Rückfragen während der Angebotserstellung |
| Konfiguration der Pole | 1P, 2P, 3P, 4P, 1P+N oder 3P+N |
| Anzahl der Teilungseinheiten oder Gesamtlänge | Bestimmt die Sammelschienenlänge und den Zuschnittbedarf |
| Nennstrom und -spannung | Bestätigt die elektrische Eignung |
| Schaltschranklayout | Hilft bei der Überprüfung der Phasenfolge und des Geräteabstands |
| Erforderliche Isolationsfarbe oder Abdeckungsart | Unterstützt Standardisierung und Marktanforderungen |
| Mengen- und Verpackungsanforderungen | Wichtig für Händler- und OEM-Bestellungen |
Wenn das genaue Modell des Schutzschalters nicht bekannt ist, senden Sie bitte ein deutliches Foto des Anschlusses von vorne und von der Seite. Bei Sammelschienen ist die Geometrie des Anschlusses oft hilfreicher als eine allgemeine Produktbezeichnung.
Hinweis aus der Praxis: Die Kontaktfläche ist wichtiger als die Bezeichnung der Form
Bei der Inspektion von Schaltschränken ist die gefährliche Sammelschienenverbindung oft nicht diejenige, die offensichtlich falsch aussieht. Es ist diejenige, die nur leicht versetzt ist: Ein Stift sitzt etwas zu flach, ein Gabelzinken ist nur an der Kante eingeklemmt oder ein Schutzschalter einer anderen Serie sitzt einige Millimeter außerhalb der Reihe. Der Schaltschrank kann zwar normal unter Spannung stehen, aber die geringe Kontaktfläche wird unter Last zu einem Hotspot.
Deshalb prüfen erfahrene Schaltanlagenbauer die Sammelschiene aus drei Blickwinkeln, bevor sie die Abdeckung schließen: mechanischer Sitz, Anzugsdrehmoment der Klemmen und Isolationsabdeckung. Stift- und Gabelausführungen sind lediglich Bezeichnungen für die Bauform. Die eigentliche technische Frage ist, ob die Anschlussklemme einen vollständigen und stabilen Kontaktdruck an jedem Pol erzeugt.
Häufige Fehler bei der Installation
Fehler 1: Auswahl ausschließlich nach Nennstrom
Eine 63A-Sammelschiene ist nicht allein deshalb korrekt, weil der Nennstrom hoch genug ist. Wenn die Stift- oder Gabelform nicht zum Anschluss des Leitungsschutzschalters passt, kann die Verbindung dennoch versagen.
Fehler 2: Zuschneiden der Sammelschiene und freiliegendes Kupfer
Viele Kammsammelschienen können auf die gewünschte Länge zugeschnitten werden, jedoch muss das offene Ende mit der passenden Endkappe oder Isolierabdeckung geschützt werden. Freiliegendes Kupfer am Ende einer Sammelschiene stellt eine Gefahr durch Stromschlag und Kurzschluss dar.
Fehler 3: Mischen verschiedener Leitungsschutzschalter-Serien in einer Reihe
Unterschiedliche Leitungsschutzschalter fluchten möglicherweise nicht perfekt, selbst wenn sie die gleiche modulare Breite aufweisen. Eine Sammelschiene kann auf einem Gerät gerade sitzen und auf einem anderen mangelhaft.
Fehler 4: Festziehen der Anschlussklemme ohne Überprüfung des korrekten Sitzes
Die Anschlussschraube kann sich fest anfühlen, auch wenn der Stift der Phasenschiene nicht vollständig sitzt. Überprüfen Sie vor dem endgültigen Festziehen immer die Ausrichtung.
Fehler 5: Ignorieren der Neutralleiteranordnung bei RCCBs oder RCBOs
Wenn die Reihe RCCBs oder RCBOs enthält, sind die Position des Neutralleiters und die Ausrichtung der Anschlussklemme entscheidend. Eine Phasenschiene, die für eine MCB-Reihe geeignet ist, funktioniert möglicherweise nicht automatisch für eine Reihe mit gemischten Schutzgeräten.
Praktische Empfehlung
Eine Stiftschiene ist die sicherere Wahl, wenn die Anschlussklemme des modularen Schutzschalters für den Stifteinschub ausgelegt ist und der Schaltschrank eine kompakte, standardisierte Verteilungsreihe erfordert.
Eine Gabelschiene ist die sicherere Wahl, wenn die Anschlussklemme des Schutzschalters für den Sitz einer Gabel unter einer kompatiblen Klemme ausgelegt ist.
Betrachten Sie Stift- und Gabelschienen nicht als universelles Zubehör. Betrachten Sie sie als Teil eines Schutzschaltersystems. Die sicherste Wahl ist der Schienentyp, der für die spezifische Schutzschalterserie, die Polanordnung und das Design des Verteilers empfohlen wird.
FAQ
Was ist der Unterschied zwischen Stiftsammelschienen und Gabelsammelschienen?
Eine Stiftsammelschiene verwendet gerade Stifte, die in kompatible Leitungsschutzschalter-Anschlüsse eingeführt werden. Eine Gabelsammelschiene verwendet gabelförmige Zinken, die unter oder um einen kompatiblen Anschlussklemmbereich passen.
Ist eine Stiftsammelschiene besser als eine Gabelsammelschiene?
Keine der beiden Varianten ist grundsätzlich besser. Die richtige Wahl hängt vom Design des Schutzschalteranschlusses ab. Eine korrekt passende Gabelsammelschiene ist besser als eine nicht passende Stiftsammelschiene, und eine korrekt passende Stiftsammelschiene ist besser als eine nicht passende Gabelsammelschiene.
Kann ich eine Gabelsammelschiene für einen Leitungsschutzschalter (MCB) verwenden?
Nur wenn der Anschluss des Leitungsschutzschalters für Gabelsammelschienen ausgelegt oder zugelassen ist. Einige Leitungsschutzschalter akzeptieren Gabelsammelschienen, während andere Stiftsammelschienen oder ein spezifisches Zubehörsystem erfordern.
Kann ich eine Stiftsammelschiene für einen Fehlerstromschutzschalter (RCCB) oder einen FI/LS-Schalter (RCBO) verwenden?
Manchmal, aber nur wenn die Anschlussanordnung des RCCB oder RCBO mit dem Design der Sammelschiene übereinstimmt. Die Neutralleiterposition sowie die Ausrichtung von Netz- und Lastseite müssen sorgfältig geprüft werden.
Warum überhitzt eine Sammelschienenverbindung?
Häufige Ursachen sind der falsche Sammelschienentyp, unvollständiges Einführen, lose Anschlussklemmen, inkompatible Schutzschalterserien, Überlastung oder freiliegende bzw. beschädigte leitfähige Teile.
Was bedeutet der Typ des Sammelschienenverbinders?
Der Typ des Sammelschienenverbinders bezieht sich auf die Form und die Anschlussart der Sammelschienenschnittstelle, wie z. B. Stift-, Gabel-, Kamm-, Verbindungssteg- oder Phasenschiene. Der korrekte Typ hängt vom Design der Anschlussklemme des Schutzschalters ab.
Welche Informationen sollte ich beim Kauf einer Stift- oder Gabelsammelschiene bereitstellen?
Senden Sie die Marke und das Modell des Schutzschalters, ein Foto oder eine Zeichnung der Anschlussklemme, die Polkonfiguration, die Anzahl der Abgänge, den Nennstrom, die Nennspannung, die erforderliche Länge, die Menge sowie etwaige Anforderungen an die Isolationsfarbe oder Verpackung. Das Foto der Anschlussklemme ist besonders wichtig, da es hilft zu bestätigen, ob der Schutzschalter eine Stift- oder eine Gabelsammelschiene aufnimmt.
Können MCB-Sammelschienen kundenspezifisch angepasst werden?
Ja. Je nach Hersteller können MCB-Sammelschienen hinsichtlich Länge, Polanordnung, Anzahl der Abgänge, Isolationsfarbe, Leitertyp, Kennzeichnung und Verpackung angepasst werden. Die Anpassung hängt weiterhin von der Kompatibilität der Schutzschalterklemmen und den Anforderungen an die elektrische Bemessung ab.
Warum ist das Anzugsdrehmoment der Klemme bei einer Gabelsammelschiene wichtig?
Die Anschlussschraube muss den Gabelzinken mit ausreichendem Kontaktdruck festklemmen, um Erwärmung zu vermeiden, jedoch kann ein zu hohes Drehmoment die Klemme oder den Zinken der Sammelschiene beschädigen. Verwenden Sie immer das vom Schutzschalterhersteller angegebene Anzugsdrehmoment, keinen allgemeinen Wert.
Fazit
Stift- und Gabel-Sammelschienen erfüllen die gleiche grundlegende Aufgabe: die Stromverteilung auf mehrere modulare Leitungsschutzschalter. Der Unterschied liegt in der Art und Weise, wie sie mit den Anschlussklemmen der Schalter verbunden werden.
Stiftsammelschienen verwenden gerade Stifte. Gabelsammelschienen verwenden gabelförmige Zinken. Die richtige Wahl basiert nicht auf persönlichen Vorlieben, sondern auf der Anschlusskompatibilität, der Polanordnung, der Strombelastbarkeit, der Nennspannung, der Isolierung und dem Aufbau des Verteilers.
Wenn Schalter und Sammelschiene korrekt aufeinander abgestimmt sind, wird der Verteiler übersichtlicher, die Montage schneller und die Wartung einfacher. Bei einer Fehlkombination kann die Sammelschiene zu einem versteckten Wärmepunkt innerhalb des Verteilers werden.
