Rychlá odpověď: Jaké jsou standardní velikosti MCB?
Standardní velikosti MCB jsou hodnoty jmenovitého proudu používané pro miniaturní jističe, obvykle vyjádřené v ampérech (A). Běžné jmenovité hodnoty MCB podle IEC zahrnují 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A a 125A, v závislosti na výrobci a produktové řadě.
V rezidenčních severoamerických rozváděčích se o běžných velikostech jističů často hovoří jako o 15A, 20A, 30A, 40A a 50A. Nejedná se vždy o miniaturní jističe ve smyslu IEC, ale uživatelé je při porovnávání velikostí jističů často vyhledávají společně.
Nejdůležitější pravidlo: velikost MCB se nevolí pouze podle zátěže spotřebiče. Musí chránit kabel. Záleží na průřezu vodiče, způsobu instalace, okolní teplotě, seskupení, typu zátěže, vypínací charakteristice a vypínací schopnosti.
Pro B2B kupující je důležitý ještě jeden rozdíl: MCB používaný v domovních nebo podobných rozvaděčích je často posuzován podle jiného normativního kontextu než průmyslový jistič používaný ve strojích nebo ovládacích panelech. V praxi je to důvod, proč technické listy mohou odkazovat na IEC 60898-1, IEC 60947-2 nebo na obě normy v závislosti na produktové řadě a trhu.

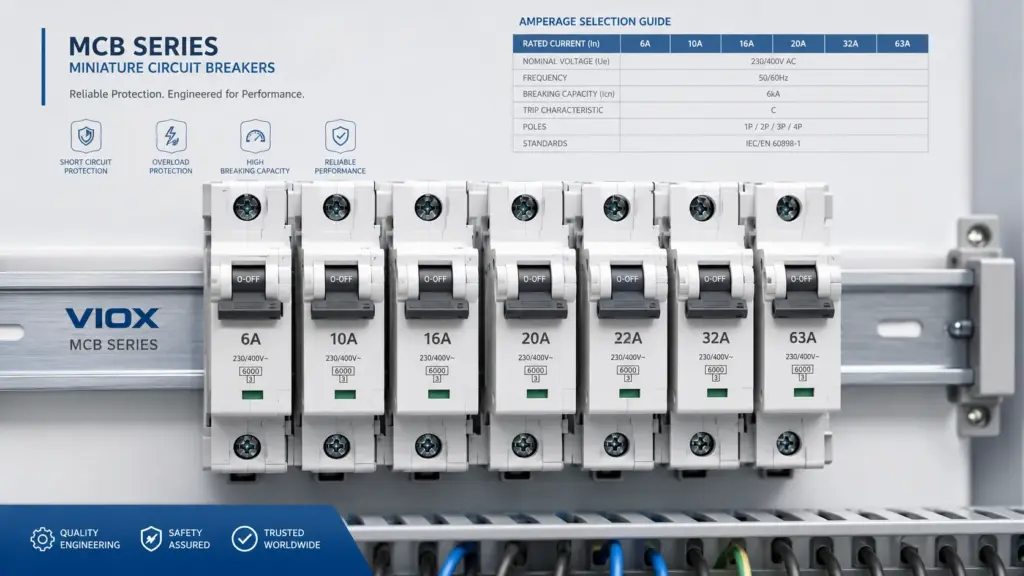

Tabulka standardních jmenovitých proudů MCB
| Jmenovitý proud MCB | Běžné použití dle IEC | Poznámky |
|---|---|---|
| 1A-4A | Řídicí obvody, malé pomocné zátěže | Často používané pro řídicí kabeláž nebo obvody malých zařízení |
| 6A | Malé světelné nebo řídicí obvody | Běžná jmenovitá hodnota koncového obvodu s nízkým proudem |
| 10A | Světelné obvody a malé zátěže | Běžné v mnoha instalacích typu IEC |
| 16A | Zásuvkové obvody, zátěže malých zařízení | Velmi běžná jmenovitá hodnota koncového obvodu |
| 20A | Obvody pro výkonnější zásuvky nebo zařízení | Je nutné zkontrolovat průřez kabelu a způsob instalace |
| 25A | Obvody pro drobná zařízení | V mnoha rozváděčích méně běžné než 16A nebo 32A |
| 32A | Obvody pro sporáky, malé stroje, EV/lehký průmysl | Dimenzování kabelů a nárůst teploty jsou kritické |
| 40A | Podružné obvody nebo větší zařízení | Zkontrolujte jmenovité parametry řady MCB a teplotu rozváděčové skříně |
| 50A | Větší koncové obvody nebo podružná napájení | Často vyžaduje pečlivou koordinaci kabelů a jističů |
| 63A | Distribuční obvody a podružná napájení | Horní běžný rozsah pro mnoho modulárních MCB |
| 80A-125A | Hlavní přívod, napájecí vedení nebo větší modulární distribuce | Zkontrolujte vypínací schopnost, oteplení a zda není vhodnější MCCB |
Ne každá řada MCB nabízí všechny jmenovité hodnoty. Některé produktové řady končí na 63A, zatímco jiné sahají až do 80A, 100A nebo 125A. Vždy zkontrolujte technický list konkrétní řady jističů.
Pro přehled na úrovni produktu viz VIOX’s MCB stránku. Pro úplnou logiku výběru nad rámec jmenovitého proudu použijte VIOX Průvodce výběrem jističů MCB.
Běžné velikosti IEC MCB: 1A až 125A
V nízkonapěťových rozváděčích podle IEC se MCB běžně používají pro koncové obvody, světelné obvody, zásuvkové obvody, ovládací panely, malá strojní zařízení a modulární podružné rozvody.
Běžný rozsah je obvykle od velmi malých jmenovitých hodnot, jako je 1A nebo 2A, až po 63A. Vyšší modulární jmenovité hodnoty, jako 80A, 100A a 125A, mohou být v některých řadách dostupné, ale vyžadují pečlivější pozornost věnovanou nárůstu teploty, konstrukci skříně, kompatibilitě přípojnic a vypínací schopnosti.
Nízké jmenovité hodnoty: 1A až 6A
Malé jmenovité hodnoty MCB se často používají pro:
- řídicí obvody
- obvody relé a časových relé
- malé napájecí zdroje
- pomocná ochrana
- nízkoproudá zařízení
- obvody signálních nebo ovládacích panelů, pokud to konstrukce dovoluje
Tyto jmenovité hodnoty nejsou voleny proto, že by zátěž byla “malá” v běžném smyslu. Jsou voleny proto, že následný vodič, zařízení a požadavek na ochranu tuto hodnotu podporují.
Běžné jmenovité hodnoty koncových obvodů: 10A, 16A, 20A, 25A, 32A
Tyto jmenovité hodnoty se často vyskytují v obvodech osvětlení, zásuvek, spotřebičů a malých zařízení. Přesné použití se liší podle země, způsobu zapojení a pravidel instalace.
Například 16A a 32A jsou velmi běžné v koncových obvodech typu IEC, ale správná volba stále závisí na průřezu vodiče, způsobu instalace, seskupení, okolní teplotě a typu zátěže.
Vyšší modulární jmenovité hodnoty: 40A až 125A
Vyšší jmenovité hodnoty MCB se používají pro podružné obvody, přívody, malé rozváděče nebo obvody větších zařízení. Na této úrovni se stává důležitou hranice mezi výběrem MCB a MCCB.
Pokud obvod vyžaduje vyšší vypínací schopnost, nastavitelnou spoušť, lepší selektivitu nebo ochranu větších přívodů, může být vhodnější MCCB. VIOX se tomuto samostatnému tématu věnuje v standardní velikosti jističů pro jmenovité proudy MCCB od 16A do 1600A.
IEC 60898-1 vs IEC 60947-2: Proč na normě záleží
Jmenovité proudy MCB vypadají jednoduše, ale norma, podle které je zařízení vyrobeno, ovlivňuje způsob testování, označování a použití jističe. Pro mezinárodní odběratele je tento rozdíl důležitý při porovnávání domovních rozváděčů, ovládacích panelů OEM a průmyslových zařízení.
| Normativní kontext | Typický kontext zařízení | Proč je to důležité pro velikost MCB |
|---|---|---|
| IEC 60898-1 | Jističe pro domácí a podobné instalace | Běžné pro koncové obvody a rozváděče obsluhované laiky |
| IEC 60947-2 | Nízkonapěťové jističe pro průmyslové aplikace | Běžné pro průmyslové rozvaděče, stroje a aplikace, kde jsou důležité jmenovité hodnoty Icu/Ics |
| Tržní kontext NEC / UL | Severoamerické systémy jističů pro rezidenční a komerční objekty | Využívá odlišné produktové normy, pravidla pro dimenzování vodičů a požadavky na kompatibilitu rozvaděčů |
Hodnota jmenovitého proudu, například 16A nebo 32A, může napříč normami vypadat stejně. Kontext aplikace však stejný není. Průmysloví odběratelé by si měli ověřit, zda je jistič určen pro použití v domácnostech/podobných prostorech, pro průmyslové použití nebo pro specifický systém rozvaděčů.
Icn, Icu a Ics nejsou totéž
U MCB a jističů podle normy IEC může dojít k nesprávnému pochopení označení zkratové odolnosti. V závislosti na normě a typu produktu se můžete setkat s pojmy jako:
- Icn: jmenovitá zkratová vypínací schopnost často spojovaná se zařízeními podle IEC 60898-1
- Icu: jmenovitá mezní zkratová vypínací schopnost podle IEC 60947-2
- Ics: jmenovitá provozní zkratová vypínací schopnost podle IEC 60947-2
U jednoduchého koncového obvodu se uživatelé často zaměřují pouze na 6kA nebo 10kA. U B2B rozváděčů a ovládacích panelů by měl kupující také potvrdit příslušnou normu a zda jmenovitá zkratová odolnost zařízení odpovídá předpokládanému poruchovému proudu v místě instalace.
Běžné velikosti domovních jističů: 15A, 20A, 30A, 40A, 50A
In U.S. and Canadian residential searches, users often ask about standard breaker sizes such as 15A, 20A, 30A, 40A, and 50A. This search intent is different from IEC MCB sizing, but it overlaps because users use “breaker size” and “MCB size” interchangeably.
| Velikost domovního jističe | Běžné použití v severoamerickém kontextu | Důležitá poznámka |
|---|---|---|
| 15A | Obvody běžného osvětlení a zásuvek | Často spojováno s měděným vodičem 14 AWG v kontextu NEC |
| 20A | Obvody kuchyně, koupelny, prádelny a běžné zásuvkové obvody | Často spojováno s měděným vodičem 12 AWG v kontextu NEC |
| 30A | Sušičky, malá HVAC zařízení, ohřívače vody, obvody pro obytné vozy | Musí odpovídat požadavkům na vodič a spotřebič |
| 40A-50A | Sporáky, nabíječky elektromobilů, větší spotřebiče | Vyžaduje pečlivé ověření zátěže a vodiče |
Tato tabulka je zjednodušenou referencí pro rezidenční objekty, nikoliv univerzálním pravidlem pro dimenzování. Je nutné zkontrolovat místní elektrotechnické předpisy, materiál vodiče, jmenovité hodnoty izolace, podmínky instalace a typ zátěže.
Pro výpočet zatížení zaměřený na majitele domů udržujte toto téma oddělené od této referenční tabulky MCB. Viz VIOX’s průvodci dimenzováním jističů a výpočtem zatížení pro majitele domů.
Velikost MCB vs. velikost vodiče: Kabel má přednost
Častou chybou je výběr MCB pouze na základě proudu spotřebiče nebo zařízení. Při skutečném návrhu obvodu MCB chrání kabel a obvod, nejen spotřebič.
Správné pořadí je:
- Určete proudové zatížení.
- Vyberte vodič na základě proudu, úbytku napětí, způsobu instalace, okolní teploty, seskupení a místních předpisů.
- Vyberte jmenovitou hodnotu MCB, která chrání daný vodič.
- Ověřte, zda vypínací charakteristika odpovídá záběrnému proudu zátěže.
- Ověřte, zda je vypínací schopnost dostatečná pro předpokládaný zkratový proud.
Pokud je kabel příliš slabý, zvyšování hodnoty MCB není bezpečné. Jistič, který zabrání nežádoucímu vypínání tím, že dovolí nadměrný proud, může z kabelu udělat nejslabší článek.
Pro referenční zapojení podle NEC/AWG použijte VIOX tabulka průřezů vodičů a dimenzování jističů. Pro rozváděče podle IEC použijte příslušnou instalační normu, technický list kabelu a projektová pravidla namísto kopírování tabulky AWG.
Teplotní snížení výkonu a seskupování: Proč se 32A MCB nemusí v horkém rozváděči chovat jako 32A
Jmenovité proudy MCB jsou testovány za definovaných podmínek. Skutečný rozváděč může být teplejší než tyto referenční podmínky, zejména pokud je vedle sebe instalováno mnoho jističů a několik obvodů je trvale zatíženo.
Na tom záleží, protože tepelně-magnetické MCB reagují na teplo. Pokud je okolní teplota v rozváděči vysoká nebo pokud je více zatížených jističů těsně u sebe, může jistič vypnout dříve, než se očekávalo. Výrobci často poskytují tabulky pro snížení výkonu nebo korekční tabulky pro okolní teplotu, seskupování a podmínky v rozváděči.
V praxi rozváděčů inženýři někdy při návrhu aplikují koeficient seskupení nebo snížení výkonu, ale správná hodnota musí pocházet z technického listu výrobce jističe nebo příslušné normy pro rozváděče. Neaplikujte slepě obecný koeficient 0,8. Může být rozumný jako včasné varování při návrhu u některých zaplněných rozváděčů, ale konečný výběr by měl být ověřen podle údajů o produktu, nárůstu teploty v rozváděči a místních předpisů.
| Stav | Co se může stát | Co zkontrolovat |
|---|---|---|
| Mnoho MCB vedle sebe | Teplo se hromadí v celé řadě | Koeficient seskupení výrobce nebo zkouška teploty rozváděče |
| Vysoká teplota v rozváděči | Tepelná spoušť může vypnout dříve | Tabulka snížení výkonu podle okolní teploty |
| Trvalé vysoké zatížení | Menší tepelná rezerva | Průřez kabelu, provozní zatížení, větrání |
| Nedostatečné větrání | Horká místa v blízkosti řady jističů | Konstrukce rozváděče a rozestupy |
| Kombinované vysoce zatížené obvody | Nerovnoměrné zahřívání | Uspořádání obvodů a vyvážení zátěže |
Z výrobního hlediska je to jeden z důvodů, proč si modulární jističe 32A, 40A a 63A zaslouží větší pozornost, než by napovídala jejich malá velikost. Mohou sice úhledně pasovat na DIN lištu, ale v uzavřeném nebo přeplněném rozváděči může jejich tepelný příspěvek ovlivnit celou řadu. Jmenovité hodnoty MCB, přípojnic, teplotu skříně a zakončení kabelů vnímejte jako jeden systém.
Velikost MCB vs. vypínací charakteristika: B, C a D nejsou proudové hodnoty
Označení MCB, jako je C16 neznamená, že 16A je “velikost C”. Znamená to:
- C = vypínací charakteristika
- 16 = jmenovitý proud v ampérech
Proudová hodnota udává jmenovitý trvalý proud. Vypínací charakteristika určuje, jak jistič reaguje na krátkodobé nárazové proudy a poruchový proud.
| Příklad označení | Jmenovitý proud | Křivka cesty | Význam |
|---|---|---|---|
| B10 | 10A | B křivka | Nižší prahová hodnota magnetické spouště, často používaná pro obvody s nízkým záběrovým proudem |
| C16 | 16A | Křivka C | Univerzální vypínací charakteristika pro zátěže se středním záběrovým proudem |
| C32 | 32A | Křivka C | Jmenovitý proud 32A s charakteristikou C |
| D20 | 20A | Křivka D | Vyšší tolerance záběrového proudu, používaná pouze tehdy, pokud to umožňují podmínky impedance smyčky |
Neřešte nežádoucí vypínání změnou z B na C nebo z C na D bez ověření zkratového proudu a požadavků na dobu odpojení. Pomalejší nebo vyšší prahová hodnota magnetické spouště může ztížit vybavení při poruše.
Pro podrobnější vysvětlení vypínacích charakteristik viz VIOX’s porozumění vypínacím charakteristikám průvodce.
Velikost MCB vs. vypínací schopnost: 6kA, 10kA a více
Jmenovitý proud MCB a vypínací schopnost jsou odlišné specifikace.
Na stránkách jmenovitý proud udává jmenovitý proud jističe. Zatímco vypínací schopnost udává maximální poruchový proud, který jistič dokáže bezpečně přerušit za stanovených podmínek.
Běžné vypínací schopnosti MCB se liší podle produktové řady a trhu. Můžete se setkat s hodnotami, jako jsou 4.5kA, 6kA, 10kA nebo vyššími v závislosti na normě, výrobci a aplikaci. Jistič 32A s nedostatečnou vypínací schopností může být nevhodný, i když je proud zátěže správný.
| Specifikace | Co to znamená | Běžná chyba |
|---|---|---|
| Jmenovitý proud, In | Jmenovitý proud, například 16A nebo 32A | Považovat jej za jediný výběrový faktor |
| Vypínací charakteristika | B, C, D, K, Z v závislosti na řadě | Záměna vypínací charakteristiky a jmenovitého proudu |
| Vypínací schopnost | Vypínací schopnost při zkratu v kA | Ignorování úrovně zkratového proudu v rozváděči |
| Jmenovité napětí | Vhodnost pro střídavé (AC) nebo stejnosměrné (DC) napětí | Použití AC MCB v DC obvodech bez schválení |
Při nákupu si vyžádejte úplné označení nebo technický list, nejen “32A MCB”. Užitečný požadavek obsahuje jmenovitý proud, charakteristiku, jmenovité napětí, vypínací schopnost, normu, počet pólů a produktovou řadu. Například “C32, 2P, 230/400V AC, 6kA, IEC 60898-1” je mnohem jasnější než “32A jistič”.”
Jmenovité proudy AC MCB vs. DC MCB
AC a DC MCB mohou mít podobné jmenovité proudy, ale nejsou automaticky zaměnitelné. DC poruchy se vypínají hůře, protože stejnosměrný proud přirozeně neprochází nulou jako střídavý proud. DC MCB vyžadují vhodnou konstrukci zhášecí komory, jmenovité napětí, pravidla pro polaritu, kde je to relevantní, a pokyny k instalaci.
Pokud mají 16A AC MCB a 16A DC MCB stejnou jmenovitou hodnotu proudu, neznamená to, že jsou vhodné pro stejný obvod. Zkontrolujte jmenovité napětí, počet pólů v sérii, polaritu, vypínací schopnost a schéma zapojení od výrobce.
Pro ochranu specifickou pro DC viz příručku společnosti VIOX k DC jističe.
MCB vs. MCCB: Kdy se mění typ jističe?
MCB se obvykle používají pro koncové obvody a modulární rozvody. MCCB se používají v případech, kdy obvod vyžaduje vyšší jmenovité proudy, vyšší vypínací schopnosti, nastavitelnou spoušť nebo ochranu na úrovni napájecích vedení.
| Funkce | MCB | MCCB |
|---|---|---|
| Typická role | Koncové obvody, modulární rozvody | Napájecí vedení, podružné rozvody, větší zátěže |
| Běžný proudový rozsah | Malé jmenovité hodnoty do 63A, někdy až do 125A v závislosti na řadě | Často od 16A směrem nahoru až po stovky nebo tisíce ampérů |
| Nastavení spouště | Obvykle pevné provedení | Pevné nebo nastavitelné v závislosti na modelu |
| Vypínací schopnost | Závislé na produktové řadě | Často jsou dostupné varianty s vyššími hodnotami |
| Instalace | Modulární rozváděče na DIN lištu | Montáž na panel, větší rozvaděče |
Nenuťte MCB do napájecí aplikace jen proto, že je dostupná daná jmenovitá hodnota proudu. Pokud projekt vyžaduje selektivitu, vysokou zkratovou odolnost nebo nastavitelnou ochranu, zvažte možnosti MCCB.
Časté chyby při čtení velikostí MCB
Chyba 1: Nahrazení vypínajícího MCB větší velikostí
Pokud jistič 16A vypne, jeho nahrazení jističem 20A bez kontroly kabelu a zátěže je nebezpečné. Jistič může pouze plnit svou funkci a chránit obvod.
Chyba 2: Považování pravidel 80% za univerzální
Severoamerická pravidla pro trvalé zatížení a instalační praxe podle IEC nejsou totéž. Vyhněte se aplikaci zjednodušeného pravidla jednoho regionu na každý projekt.
Chyba 3: Zaměňování vypínací charakteristiky se jmenovitým proudem
C16 a B16 jsou oba 16A jističe, ale reagují odlišně na podmínky magnetické spouště. Charakteristika mění chování při poruše a nárazovém proudu; nezvyšuje proudovou zatížitelnost kabelu.
Chyba 4: Ignorování okolní teploty a seskupování
Rozváděč plný zatížených MCB může běžet při vyšší teplotě než jeden jistič testovaný na volném vzduchu. Teplota rozváděče a seskupování mohou ovlivnit skutečný výkon.
Chyba 5: Ignorování vypínací schopnosti
Jistič musí nejen přenášet proud zátěže. Musí také přerušit předpokládaný zkratový proud v místě instalace.
ČASTO KLADENÉ DOTAZY
Jaké jsou standardní velikosti MCB?
Běžné velikosti MCB podle normy IEC zahrnují 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A a 125A, v závislosti na produktové řadě a výrobci.
Jaká je nejběžnější velikost MCB?
Neexistuje žádná univerzální velikost. V mnoha koncových obvodech podle IEC jsou běžné hodnoty 10A, 16A, 20A a 32A. V severoamerických domovních rozvaděčích jsou velmi běžné jističe 15A a 20A.
Stačí 16A MCB pro zásuvky?
Záleží na zvyklostech elektroinstalace v dané zemi, průřezu vodičů, způsobu instalace, zátěži a místních předpisech. Jistič 16A MCB je běžný v mnoha zásuvkových obvodech podle norem IEC, ale není to univerzální pravidlo.
Co znamená C16 na jističi (MCB)?
C16 znamená, že MCB má jmenovitý proud 16A a vypínací charakteristiku C. Písmeno popisuje vypínací chování; číslo popisuje jmenovitý proud.
Mohu nahradit 16A MCB jističem 20A MCB?
Pouze pokud kabel, návrh obvodu, zátěž, způsob instalace a místní předpisy umožňují jištění 20A. Nikdy nezvyšujte hodnotu jističe jen proto, aby přestal vypínat.
Jaký je rozdíl mezi velikostí MCB a vypínací schopností?
Velikost MCB obvykle znamená jmenovitý proud, například 16A nebo 32A. Vypínací schopnost je maximální poruchový proud, který jistič dokáže bezpečně přerušit, například 6kA nebo 10kA v závislosti na produktu.
Jaký je rozdíl mezi normami IEC 60898-1 a IEC 60947-2 pro jističe MCB?
Norma IEC 60898-1 je běžně spojována s jističi pro domovní a podobné instalace. Norma IEC 60947-2 se používá pro nízkonapěťové jističe v průmyslových aplikacích. Stejná jmenovitá hodnota proudu se může vyskytovat v obou kontextech, ale základ zkoušek, značení a předpoklady použití se mohou lišit.
Co znamená Icn na jističi MCB?
Icn je termín pro jmenovitou zkratovou vypínací schopnost běžně spojovaný s jističi podle normy IEC 60898-1. Neměl by být zaměňován s označením Icu a Ics používaným podle normy IEC 60947-2. Při porovnávání MCB vždy zkontrolujte, ke které normě se hodnota zkratové odolnosti vztahuje.
Vyžaduje řada jističů MCB snížení jmenovitých parametrů?
Může. Pokud je mnoho jističů instalováno vedle sebe v teplém nebo uzavřeném rozváděči, nárůst teploty a seskupení mohou snížit dostupnou tepelnou rezervu. Místo použití univerzálního koeficientu použijte tabulku snížení výkonu (derating) od výrobce nebo ověření nárůstu teploty v rozváděči.
Jsou velikosti MCB pro AC a DC stejné?
Jmenovitý proud může vypadat stejně, ale MCB pro AC a DC nejsou automaticky zaměnitelné. DC obvody vyžadují jističe dimenzované pro DC s odpovídajícím napětím, polaritou, zhášením oblouku a pokyny pro zapojení.
Kdy bych měl použít MCCB namísto MCB?
Zvažte použití MCCB v případě, že obvod vyžaduje vyšší jmenovitý proud, vyšší vypínací schopnost, nastavitelnou spoušť, lepší selektivitu nebo ochranu na úrovni napájecího vedení.
Závěr
Standardní velikosti MCB jsou užitečné jako reference, ale jsou pouze výchozím bodem. Označení 16A, 20A nebo 32A samo o sobě nedokazuje, že je jistič pro daný obvod správný.
Správný MCB musí odpovídat kabelu, proudovému zatížení, vypínací charakteristice, vypínací schopnosti, typu napětí, způsobu instalace a místním předpisům. Použijte tabulku jmenovitých proudů pro zúžení výběru a poté před použitím jističe v reálném rozváděči ověřte kompletní technický list.
