Rychlá odpověď: Jak funguje ATS?
. automatický přepínač (ATS) funguje tak, že monitoruje hlavní zdroj napájení, detekuje, kdy se tento zdroj stane nevyhovujícím, spustí nebo zkontroluje záložní zdroj, přenese zátěž na záložní napájení a poté přenese zátěž zpět, jakmile se hlavní zdroj obnoví a zůstane stabilní.
V systému zálohovaném generátorem ATS nevytváří energii. Rozhoduje o tom, který zdroj bude napájet zátěž a řídí sekvenci přepínání tak, aby generátor, síťové napájení a navazující zátěž nebyly propojeny nesprávným způsobem.

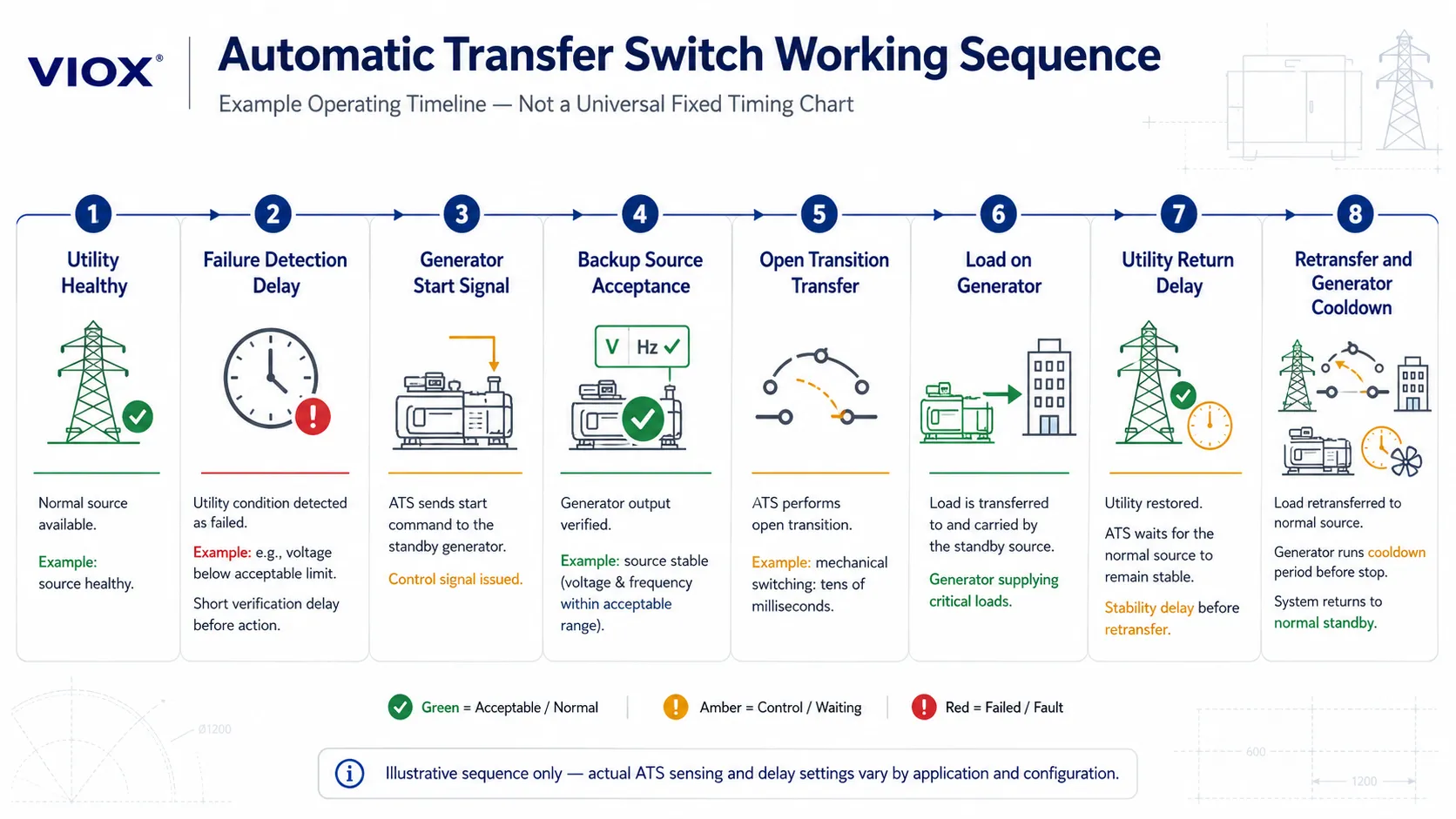

V nejjednodušší sekvenci:
- ATS monitoruje normální zdroj.
- Normální zdroj selže nebo se dostane mimo přijatelné limity.
- ATS vyčká po naprogramovanou dobu, aby se předešlo nežádoucímu přepnutí.
- ATS odešle signál pro start generátoru nebo zkontroluje alternativní zdroj.
- ATS ověří, že je záložní zdroj připraven.
- Spínací mechanismus přepne zátěž.
- ATS monitoruje návrat normálního zdroje.
- Po uplynutí prodlevy stabilního návratu ATS přepne zátěž zpět na normální napájení.
- Generátor může před zastavením pokračovat v chodu kvůli ochlazení.
Pokud nejprve potřebujete základní zkratku, viz Plný název ATS v elektrotechnice. Tento článek se zaměřuje na princip fungování ATS, vnitřní komponenty a logiku sekvence přepínání.
Klíčové poznatky
- ATS je zařízení pro výběr zdroje, nikoliv samo o sobě generátor energie nebo nadproudové ochranné zařízení.
- Řídicí jednotka před povolením přepnutí monitoruje napětí, frekvenci, stav fází, časovače a dostupnost zdroje.
- Celková doba obnovy napájení není totéž co doba sepnutí kontaktů. U systémů zálohovaných generátorem hraje roli zpoždění detekce, start generátoru, zahřátí, akceptace zdroje, samotné přepnutí a stabilizace zátěže.
- Blokování je nezbytné, protože normální a náhradní zdroj nesmí být propojeny, pokud není systém specificky navržen a schválen pro provoz s uzavřeným přechodem.
- Otevřený přechod, přechod se zpožděním a uzavřený přechod popisují různé způsoby přepínání zátěže mezi zdroji.
- Výběr ATS by měl zohlednit typ zdroje, toleranci zátěže, metodu přechodu, architekturu spínání, jmenovitý zkratový proud, spínání nulového vodiče a koordinaci ochran.
Hlavní součásti automatického přepínače zdrojů (ATS)

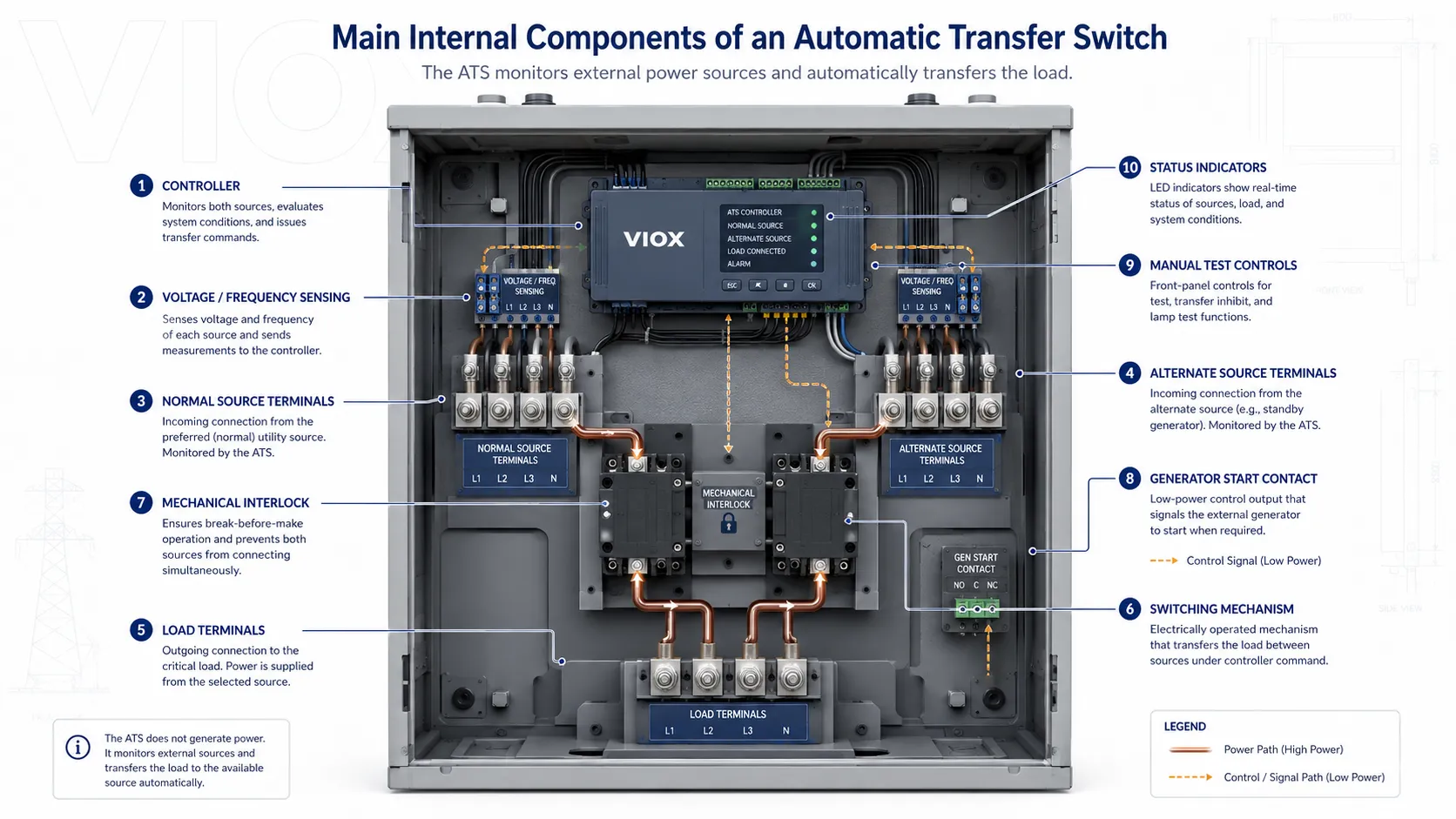

ATS není pouze dvojice výkonových kontaktů. Je to koordinovaný systém snímacích, řídicích, spínacích a blokovacích prvků.
| Komponenta | Co to dělá | Proč na tom záleží |
|---|---|---|
| Řídicí jednotka | Monitoruje napětí zdroje, frekvenci, stav fází, časovače, alarmy a logiku přepínání | Rozhoduje o tom, kdy je povoleno přepnutí a zpětné přepnutí |
| Obvod pro snímání napětí a frekvence | Kontroluje, zda jsou normální a alternativní zdroje v přijatelném stavu | Zabraňuje přepnutí na nestabilní nebo nefunkční napájení |
| Spínací mechanismus | Fyzicky připojuje zátěž k jednomu nebo druhému zdroji | Přenáší proud zátěže a provádí přepnutí zdroje |
| Mechanické nebo elektrické blokování | Zabraňuje současnému napájení zátěže z obou zdrojů v systémech s otevřeným přechodem | Pomáhá předcházet zpětnému napájení a neúmyslnému paralelnímu chodu |
| Silové svorky | Připojte normální zdroj, náhradní zdroj a zátěž | Musí odpovídat požadavkům na proud, napětí, počet pólů a zapojení |
| Kontakt pro start generátoru | Vysílá bezpotenciálový nebo řídicí signál do řídicí jednotky generátoru | Umožňuje automatický záložní provoz |
| Ruční ovládací prvky a indikátory | Poskytuje testování, ruční ovládání, stav zdroje a informace o alarmech | Podporuje zprovoznění a údržbu |
| Ochranné rozhraní | Koordinuje s předřazenými jističi, pojistkami nebo integrovanými systémy na bázi jističů, kde je to relevantní | Přepínání zdrojů a nadproudová ochrana jsou samostatné konstrukční otázky |
Řídicí jednotka rozhoduje kdy K přepnutí by mělo dojít. Spínací mechanismus provádí jak Zátěž je přepnuta mezi zdroji.
Tabulka pracovního cyklu ATS
| Krok | Co ATS provádí | Proč na tom záleží |
|---|---|---|
| 1 | Monitoruje napětí a frekvenci normálního zdroje | Zabraňuje zbytečnému přepnutí, pokud je napájení ze sítě v pořádku |
| 2 | Potvrzuje výpadek po naprogramované prodlevě | Zabraňuje nežádoucímu spínání během krátkých poklesů nebo poruch |
| 3 | Vysílá signál pro spuštění generátoru nebo kontroluje alternativní zdroj | Připravuje záložní napájení před přepnutím zátěže |
| 4 | Ověřuje napětí, frekvenci a stabilitu záložního zdroje | Zabraňuje přepnutí na nestabilní napájení |
| 5 | Přepíná zátěž podle typu přechodu | Obnovuje napájení ze záložního zdroje |
| 6 | Monitoruje návrat normálního zdroje | Připravuje zpětné přepnutí, jakmile je napájení ze sítě stabilní |
| 7 | Opětné přepnutí po prodlevě stabilního návratu | Zamezuje opakovanému spínání během nestabilní obnovy napájení |
| 8 | Spouští ochlazovací cyklus generátoru, je-li nakonfigurován | Umožňuje tepelnou stabilizaci generátoru před vypnutím |
Toto je nejběžnější logika pro ATS zálohovaný generátorem. Přesné časování, prahové hodnoty a chování řízení závisí na řadiči ATS, řadiči generátoru, projektovém standardu, typu zdroje a návrhu systému.

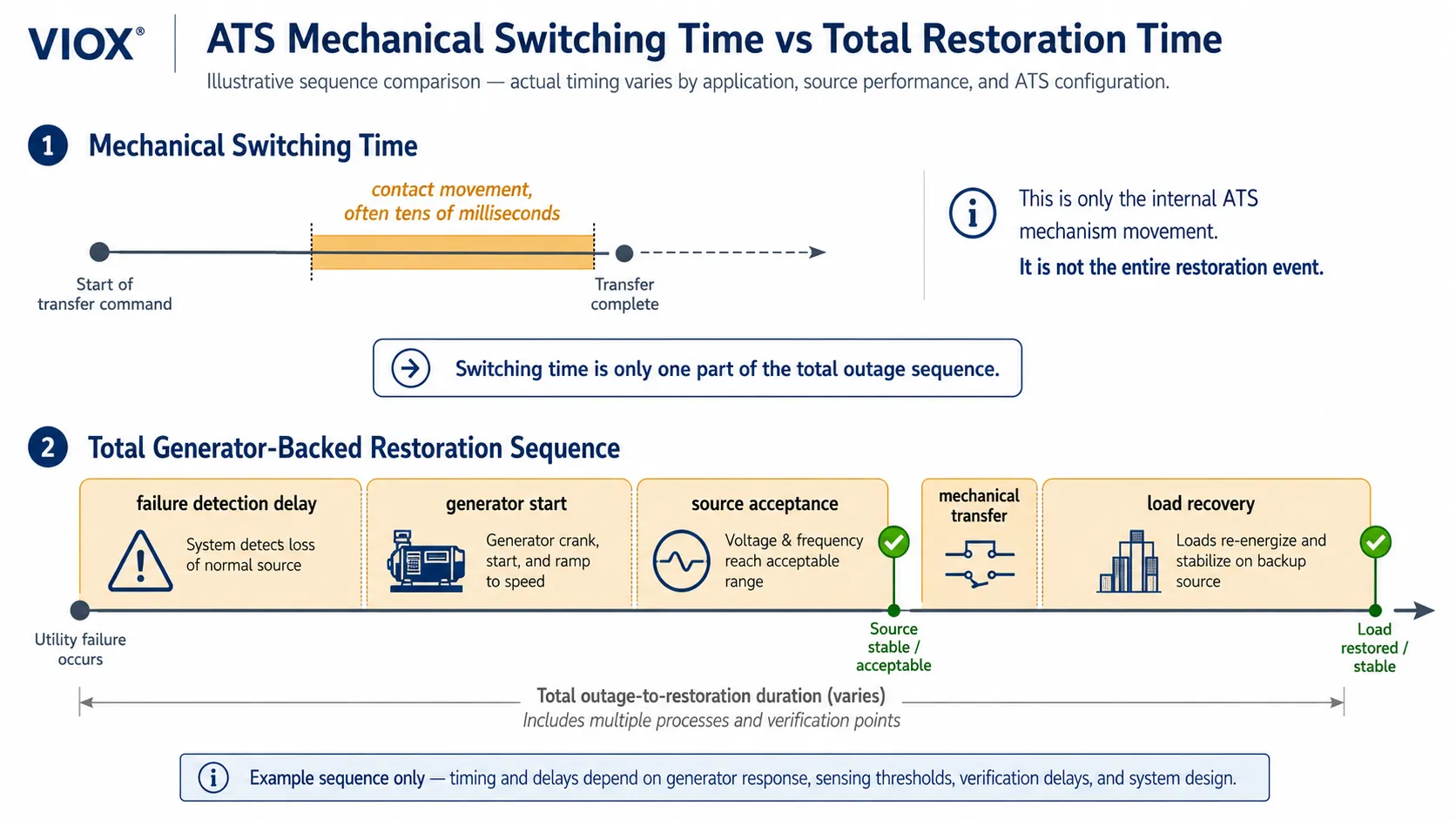

Rozbor časování ATS: Spínací čas vs. celková doba obnovy
Častým nedorozuměním je vnímání času přepnutí ATS jako jediného čísla. Ve skutečnosti může celková doba výpadku nebo sekvence obnovy zahrnovat několik samostatných prodlev.
| Časový údaj | Co to znamená | Typická poznámka k návrhu |
|---|---|---|
| Zpoždění detekce poruchy | Čas potřebný k potvrzení, že normální zdroj je skutečně nevyhovující | Často nastavitelné od zlomků sekundy až po několik sekund, aby se zabránilo přepnutí během krátkodobých poklesů napětí |
| Čas startu generátoru | Čas potřebný k protočení motoru generátoru a dosažení provozních otáček | Platí pouze v případě, že náhradním zdrojem je záložní generátor; toto obvykle představuje největší část doby výpadku |
| Prodleva přijetí zdroje | Čas použitý k potvrzení, že záložní napětí a frekvence jsou stabilní | Mnoho řídicích jednotek před přijetím zdroje vyžaduje napětí blízké jmenovité hodnotě a frekvenci v úzkém pásmu |
| Doba mechanického přepínání | Čas potřebný k pohybu kontaktů nebo mechanismu ATS mezi zdroji | Pohyb kontaktů při otevřeném přechodu se běžně pohybuje v řádu desítek milisekund; mnoho mechanických zařízení ATS spadá zhruba do rozsahu 40–100 ms, ale rozhodující je technický list |
| Prodleva zpětného přepnutí | Čas potřebný k potvrzení návratu napájení ze sítě před zpětným přepnutím | Často mnohem delší než počáteční zpoždění přenosu, aby se zabránilo opakovanému přepínání během nestabilní obnovy napájení ze sítě |
| Dochlazování generátoru | Doba chodu naprázdno po zpětném přepnutí | Často několik minut u systémů zálohovaných generátorem, v závislosti na nastavení řídicí jednotky generátoru |
U regulovaných systémů nouzového napájení mohou projektové specifikace vyžadovat obnovení zátěže v rámci definované časové třídy. U mnoha záložních systémů s generátorem se celá sekvence měří v sekundách, zatímco samotný mechanický pohyb kontaktů se může měřit v milisekundách. Vždy ověřte požadované časování podle projektové normy, místních předpisů a datových listů ATS/generátoru.
Podrobné vysvětlení rychlosti přepínání naleznete v Vysvětlení doby přepínání ATS.
Monitorování normálního napájení
Během normálního provozu udržuje ATS zátěž připojenou k preferovanému nebo normálnímu zdroji, obvykle k síťovému napájení. Řídicí jednotka nepřetržitě monitoruje podmínky zdroje, jako jsou:
- přítomnost napětí
- podpětí
- přepětí
- výpadek fáze
- sled fází, je-li relevantní
- frekvence
- časovač stability zdroje
ATS by neměl provést přepnutí pouze kvůli krátkému kolísání napětí. Většina systémů používá naprogramované časové zpoždění předtím, než vyhodnotí výpadek normálního zdroje. Tím se zabrání zbytečným startům generátoru a zbytečným přenosům zátěže způsobeným momentálními poklesy, přepínacími událostmi v síti, starty motorů nebo krátkodobými poruchami.
Detekce výpadku sítě
Když se normální zdroj stane nepřijatelným, řadič ATS spustí svou logiku výpadku. "Výpadek" nemusí vždy znamenat úplné zatemnění. Může také znamenat:
- napětí pod naprogramovanou přijatelnou mezí, běžně kolem 80–90 % jmenovité hodnoty u mnoha komerčních záložních aplikací
- chybějící fáze
- závažná napěťová nesymetrie
- nepřijatelná frekvence, například o několik hertzů odchýlená od jmenovité hodnoty v závislosti na nastavení řadiče a toleranci zátěže
- nesprávné pořadí fází v třífázových systémech
- nestabilita zdroje trvající déle než naprogramované zpoždění
ATS musí rozlišovat mezi skutečným výpadkem zdroje a krátkodobým rušením. Proto je důležitý časovač potvrzení poruchy. Pokud je zpoždění příliš krátké, může dojít k nežádoucímu přepnutí systému. Pokud je zpoždění příliš dlouhé, zátěž může zůstat bez přijatelného napájení déle, než je nutné.
Tato čísla nejsou univerzálními pravidly. Prahy napětí a frekvence jsou obvykle programovatelné nebo specifické pro daný produkt a měly by být nastaveny podle zátěže, kapacity generátoru, požadavků projektu a platných elektrotechnických norem, namísto kopírování z jiné instalace.
Signál startu generátoru / Požadavek na alternativní zdroj
V systému se záložním generátorem ATS obvykle odešle signál startu do řídicí jednotky generátoru po potvrzení výpadku sítě. To se obvykle provádí prostřednictvím startovacího kontaktu generátoru nebo řídicího obvodu, nikoliv přímým spínáním výstupního výkonu generátoru.
V tomto okamžiku ATS stále není připraven k přepnutí zátěže. Generátor musí nejprve:
- úspěšně nastartovat
- vytvořit výstupní napětí
- dosáhnout přijatelné frekvence
- stabilizovat se v mezích regulátoru, často v užším pásmu, než je počáteční prahová hodnota poruchy
- splnit jakékoli naprogramované zpoždění zahřívání nebo akceptace zdroje
U systémů bez generátoru platí stejná logika v jiné formě. Alternativním zdrojem může být druhý napájecí přívod, výstup střídače, zdroj zálohovaný UPS nebo jiná distribuční cesta. ATS musí před přepnutím potvrdit, že je alternativní zdroj přijatelný.
Záložní zdroj připraven
Před přepnutím musí ATS potvrdit, že je alternativní zdroj přijatelný. Přepnutí na slabý nebo nestabilní generátor může způsobit výpadek zátěže, zastavení motoru, odpadnutí stykače, problémy s řídicím napájením nebo zbytečné namáhání zařízení.
Regulátor může kontrolovat:
- napětí náhradního zdroje
- frekvence náhradního zdroje
- dostupnost fáze
- sled fází
- stabilita zdroje v čase
- signál připravenosti z řídicí jednotky generátoru
ATS zahájí přenos zátěže až poté, co je náhradní zdroj vyhovující. V praxi může řídicí jednotka odmítnout generátor, který byl spuštěn, ale stále se nachází mimo povolené meze napětí nebo frekvence. Například generátor, který je blízko jmenovitého napětí, ale jehož frekvence stále kolísá, by neměl být považován za připravený pro citlivé zátěže.
Sekvence přenosu zátěže
Skutečný přenos závisí na typu přechodu ATS a spínacím mechanismu. U mnoha systémů zálohovaných generátorem je běžnou metodou otevřený přechod, nazývaný také „přerušení před sepnutím“ (break-before-make). ATS odpojí zátěž od normálního zdroje předtím, než ji připojí ke zdroji náhradnímu.
Ve zjednodušené sekvenci otevřeného přechodu:
- Normální zdroj je potvrzen jako nevyhovující.
- Náhradní zdroj je potvrzen jako vyhovující.
- Kontakty normálního zdroje se rozpojí.
- Blokovací mechanismus zabraňuje současnému sepnutí obou zdrojů.
- Kontakty náhradního zdroje se sepnou.
- Zátěž je napájena ze záložního zdroje.
Klíčovým bezpečnostním účelem je oddělení zdrojů. Přepínač ATS musí zabránit zpětnému napájení z generátoru do distribuční sítě a zabránit neúmyslnému paralelnímu chodu, pokud zařízení a systém nejsou specificky navrženy pro provoz s uzavřeným přechodem (closed-transition).
Fyzický interval přepínání je pouze jednou částí události. Produkt může mít rychlý pohyb kontaktů, ale zátěž přesto prochází kompletní sekvencí: prodleva detekce, spuštění nebo validace zdroje, akceptace zdroje, mechanické přepnutí a obnova zátěže.
Pro podrobnější informace o typech přechodů viz Průvodce výběrem ATS s otevřeným vs. uzavřeným přechodem. Tento článek se zaměřuje na obecnou sekvenci fungování.
Provoz na záložní napájení
Po přepnutí je zátěž napájena z náhradního zdroje. ATS nepřestává monitorovat. Pokračuje ve sledování obou stran:
- stabilita záložního zdroje
- návrat k normálnímu zdroji
- alarmy řídicí jednotky
- poloha přepnutí
- volitelné signály generátoru nebo vzdáleného monitorování
Pokud se záložní zdroj stane nepřijatelným, další akce závisí na návrhu systému. Některé systémy mohou spustit alarm, odpojit zátěž, pokusit se o zpětné přepnutí, pokud se síťové napájení vrátilo, nebo zůstat v dané poloze až do zásahu údržby.
Zpětné přepnutí při návratu síťového napájení
Když se síťové napájení vrátí, ATS se obvykle nepřepne okamžitě. Používá se prodleva stabilního návratu k potvrzení, že se normální zdroj skutečně obnovil.
Sekvence zpětného přepnutí obvykle probíhá takto:
- ATS detekuje, že se obnovilo napájení ze sítě.
- Řídicí jednotka ověří, zda jsou napětí a frekvence v přijatelných mezích.
- Spustí se naprogramovaná prodleva návratu.
- ATS přepne zátěž zpět na normální zdroj.
- Generátor pokračuje v chodu naprázdno pro dochlazení, pokud je tak nakonfigurován.
- ATS odešle signál k zastavení generátoru po dokončení dochlazení.
Tím se zabrání opakovanému přepínání tam a zpět během nestabilní obnovy napájení ze sítě.

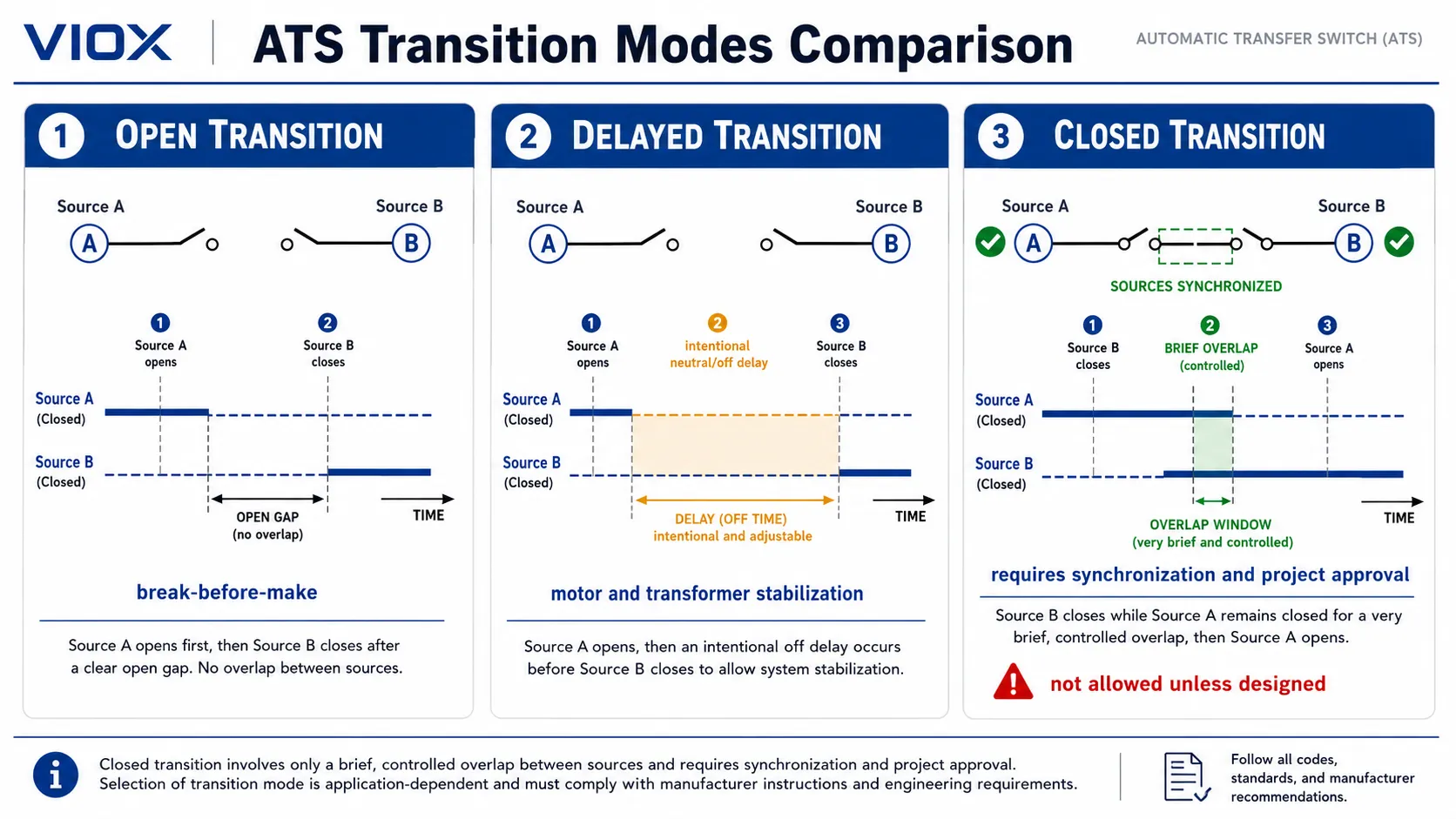

Otevřený přechod vs. uzavřený přechod vs. přechod se zpožděním
Typ přechodu ATS popisuje, co se elektricky děje během změny zdroje.
| Typ přechodu | How it works | Typické použití |
|---|---|---|
| Otevřený přechod | Přerušení od jednoho zdroje před připojením k druhému | Většina systémů pro přepínání záložních generátorů |
| Přechod se zpožděním | Přidává záměrnou neutrální/vypnutou prodlevu mezi zdroji | Motory, transformátory, útlum zbytkového napětí, stabilizace zátěže |
| Uzavřený přechod | Krátkodobě paralelně propojuje dva přijatelné synchronizované zdroje | Plánovaný přenos nebo zpětný přenos, kde by mělo být přerušení minimalizováno |
Uzavřený přechod není totéž co UPS a neměl by být považován za univerzální řešení bez výpadků. Vyžaduje, aby oba zdroje byly přijatelné a synchronizované, a v závislosti na projektu může vyžadovat schválení provozovatelem distribuční soustavy.
Pro podrobný výběr použijte vyhrazený Průvodce výběrem ATS s otevřeným vs. uzavřeným přechodem.
PC třída vs. CB třída ATS
Spínací prvek uvnitř ATS ovlivňuje ochranu, životnost a koordinaci systému.
V terminologii IEC pro přepínání zdrojů se zařízení pro automatické přepínání běžně diskutuje v souvislosti s Třída s PC a třídě CB podle normy IEC 60947-6-1. V severoamerickém kontextu je zařízení pro přepínání zdrojů běžně hodnoceno podle UL 1008.
| Architektura ATS | Základní myšlenka | Praktický dopad |
|---|---|---|
| ATS třídy PC | Účelové zařízení pro přepínání zdrojů navržené primárně pro spínání, vedení proudu a přepínací provoz | Často kompaktní a optimalizované pro přepínací provoz; externí nadproudová ochrana je obvykle koordinována samostatně |
| ATS třídy CB | Přepínací zařízení založené na jističových spínacích prvcích | Může podporovat funkce ochrany a odpojování v závislosti na konstrukci jističe a koordinaci |
| ATS na bázi stykačů | Využívá elektricky ovládané stykačové mechanismy | Běžné v některých kompaktních nebo nízko-proudových systémech, ale nemělo by být automaticky považováno za třídu IEC CB |
| Motoricky ovládaný přepínač | Využívá mechanický přepínací mechanismus poháněný motorem | Běžné u zařízení pro přepínání dvou zdrojů napájení a větších mechanických přepínacích systémů |
Tato část je záměrně stručná, protože výběr mezi PC a CB je samostatné téma. Pro hlubší srovnání viz Průvodce výběrem ATS třídy PC vs třídy CB.
Normy a kontext shody
Různé trhy používají různé normy pro zařízení pro přepínání napájení a systémy nouzového napájení. Níže uvedená tabulka slouží jako praktická orientace, nikoliv jako náhrada za posouzení místních předpisů.
| Norma nebo rámec | Typická relevance | Co ovlivňuje |
|---|---|---|
| IEC 60947-6-1 | Zařízení pro automatické přepínání zdrojů na trzích založených na normách IEC | Klasifikace ATSE, požadavky na výkon, značení, rámec zkoušení |
| UL 1008 | Přepínací zařízení v severoamerických aplikacích | Hodnocení přepínacích zařízení, jmenovité hodnoty, odolnost/zapínací schopnost, vhodnost instalace |
| NFPA 110 | Systémy nouzového a záložního napájení ve Spojených státech | Klasifikace, testování, údržba a očekávané časy přepnutí systémů nouzového napájení, kde je to relevantní |
| Místní elektrotechnické předpisy | Instalační pravidla specifická pro danou zemi nebo projekt | Uzemnění, spínání nulového vodiče, nadproudová ochrana, schválení a požadavky na údržbu |
Nepředpokládejte, že hodnota časování, typ přechodu nebo třída ATS jsou přijatelné všude. Nemocnice, datová centra, průmyslové závody, komerční budovy a strojovny generátorů mohou mít odlišné projektové specifikace.

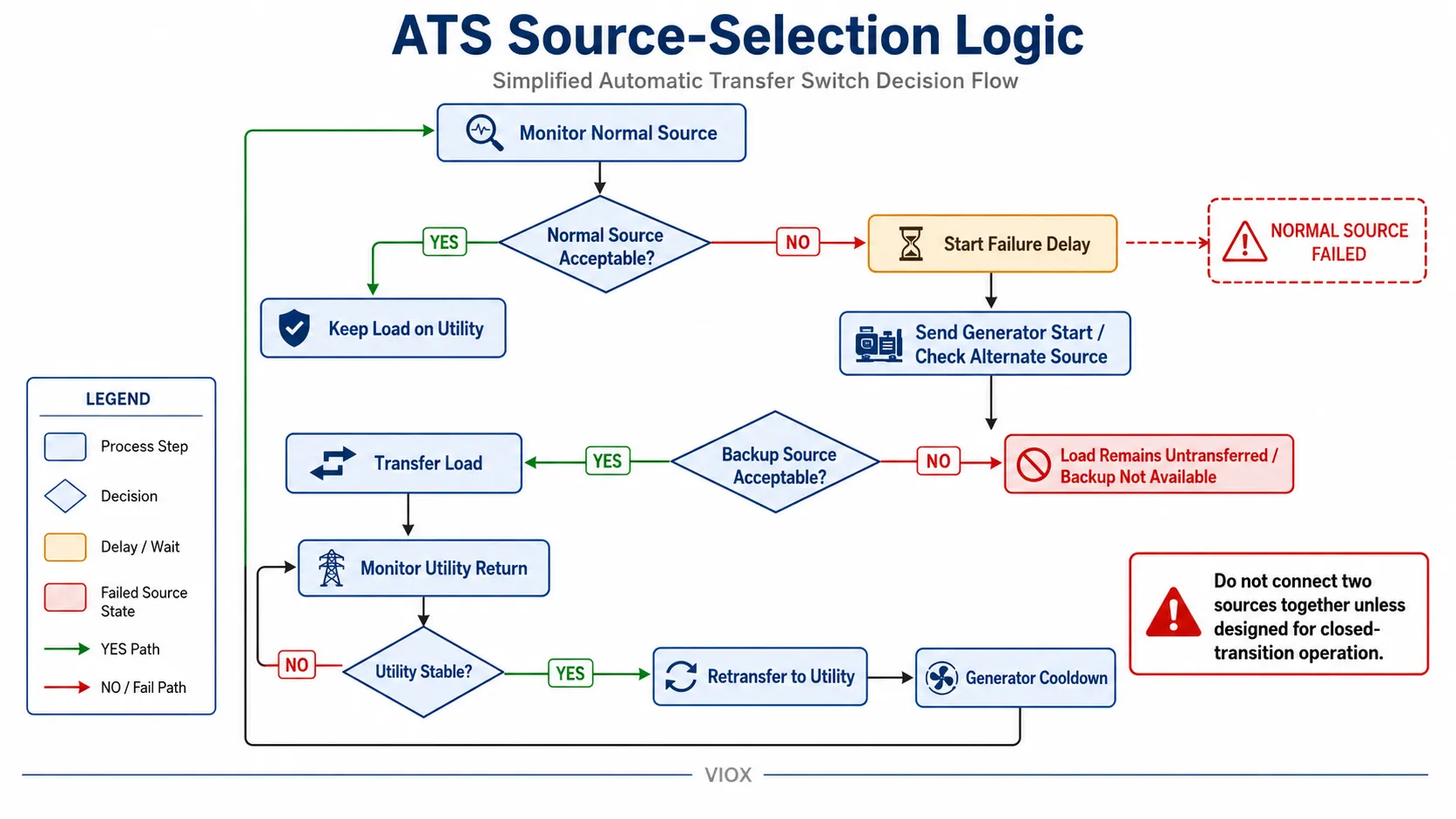

Nejjednodušší způsob, jak pochopit logiku ATS, je představit si ji jako časovou osu:
Síť v pořádku -> Prodleva detekce výpadku -> Start generátoru -> Akceptace zdroje -> Přepnutí s přerušením -> Prodleva návratu sítě -> Zpětné přepnutí -> Dochlazení generátoruČastá nedorozumění ohledně provozu ATS
ATS negeneruje záložní napájení
ATS pouze přepíná zátěž mezi zdroji. Napájení zajišťuje generátor, střídač, rozvodná síť nebo UPS.
Čas přepnutí ATS není celkovou dobou výpadku
Celková doba výpadku může zahrnovat detekci selhání zdroje, naprogramované zpoždění, start generátoru, zahřátí, čas přenosu a stabilizaci zátěže.
Rychlejší přenos není vždy lepší
Motorové zátěže, transformátorové zátěže a nestabilní zdroje mohou vyžadovat záměrné zpoždění nebo zpožděný přechod. Rychlost je pouze jedním z konstrukčních faktorů.
ATS s uzavřeným přechodem není vždy ochranou proti výpadku
Uzavřený přechod může snížit nebo eliminovat přerušení během plánovaného přenosu nebo zpětného přenosu, pokud jsou oba zdroje přijatelné a synchronizované. Nemůže však zpřístupnit selhaný zdroj rozvodné sítě během skutečného výpadku proudu.
5. ATS není totéž co STS
Statický přepínač (STS) využívá elektronické spínání a používá se pro velmi rychlé přepínání mezi dostupnými zdroji. Konvenční ATS obvykle využívá mechanické spínání. Pro vymezení hranic viz Automatický přepínač ATS vs Statický přepínač STS.
6. Uzavřený přechod není standardně povolen všude
Uzavřený přechod může momentálně paralelně propojit zdroje, proto je nutné prověřit synchronizaci, řízení, požadavky projektu a pravidla distribuční sítě.
Jak zvolit správnou pracovní logiku ATS
Před výběrem ATS si potvrďte provozní sekvenci, kterou skutečně potřebujete:
| Otázka návrhu | Proč na tom záleží |
|---|---|
| Je náhradním zdrojem generátor, UPS, střídač, síťový zdroj nebo jiný napájecí přívod? | Logika připravenosti zdroje se liší |
| Jak dlouho může zátěž tolerovat přerušení? | Určuje, zda stačí mechanický ATS, nebo je potřeba podpora UPS/STS |
| Jsou připojeny motory nebo transformátory? | Zpožděný přechod může snížit mechanické a elektrické namáhání |
| Je povoleno paralelní řazení zdrojů? | Uzavřený přechod vyžaduje synchronizaci a schválení |
| Potřebuje ATS ovládání startu a dochlazování generátoru? | Vyžadováno pro mnoho záložních generátorových systémů |
| Je nadproudová ochrana integrovaná, nebo externí? | Ovlivňuje architekturu PC/CB a předřazenou ochranu |
| Potřebuje systém odlehčení zátěže nebo prioritní obvody? | Ovlivňuje návrh řídicí jednotky a rozváděče |
| Je nutné spínat nulový vodič? | Závisí na systému uzemnění, pravidlech pro oddělené zdroje a místních předpisech |
Pro širší témata týkající se zdrojů a porovnávání viz Manuální vs. automatický přepínač zdrojů a Kdy byste měli použít manuální přepínač zdrojů namísto ATS?.
ČASTO KLADENÉ DOTAZY
Jak funguje automatický přepínač zdrojů (ATS)?
Automatický přepínač zdrojů monitoruje normální zdroj napájení, detekuje, kdy se stane nepřijatelným, spustí nebo ověří alternativní zdroj, přenese zátěž na záložní napájení a po návratu a stabilizaci normálního zdroje přepne zpět.
Spouští ATS generátor?
V mnoha systémech záložních generátorů ano. ATS odešle signál ke spuštění do řídicí jednotky generátoru poté, co potvrdí výpadek sítě. Generátor se stále musí spustit, vytvořit napětí a stabilizovat se, než ATS přenese zátěž.
Přepíná ATS okamžitě?
Obvykle ne. Mechanický ATS má detekci zdroje, naprogramovaná zpoždění, dobu startu generátoru, stabilizaci zdroje a dobu mechanického přepínání. Celková doba obnovy napájení se liší od doby přepnutí samotného zařízení.
Jak dlouho trvá přepnutí napájení pomocí ATS?
Závisí to na systému. Mechanické přepnutí může být velmi rychlé, ale systém zálohovaný generátorem může zahrnovat také prodlevu detekce, start generátoru, zahřátí, akceptaci zdroje a naprogramovanou prodlevu přepnutí. Nouzové systémy mohou mít specifické časové požadavky dané projektem, proto vždy zkontrolujte příslušnou normu a technický list zařízení.
Co se stane, když se obnoví napájení ze sítě?
ATS monitoruje vracející se síťový zdroj. Poté, co zdroj zůstane stabilní po dobu naprogramované prodlevy návratu, ATS přepne zátěž zpět na síť a může nechat generátor běžet naprázdno pro dochlazení před jeho vypnutím.
Může ATS fungovat bez generátoru?
Ano. ATS může přepínat mezi síťovými přívody, výstupy střídačů, zdroji zálohovanými UPS nebo jinými alternativními zdroji, pokud je zařízení pro danou aplikaci dimenzováno a nakonfigurováno. Krok startu generátoru se jednoduše nepoužije nebo je nahrazen logikou připravenosti alternativního zdroje.
Může ATS propojit generátor a síť současně?
Většina záložních systémů ATS využívá přepnutí s přerušením (open transition) a nepropojuje generátor a síť dohromady. Systémy s přepnutím bez přerušení (closed-transition) mohou krátkodobě paralelně spojit akceptovatelné synchronizované zdroje, ale pouze tehdy, pokud to umožňují zařízení, řídicí systémy, pravidla provozovatele sítě a projektová dokumentace.
Jaký je princip fungování ATS v jedné větě?
Princip fungování ATS spočívá v automatickém výběru zdroje: monitorování stavu zdroje, ověření připravenosti zálohy, bezpečné přepnutí zátěže a návrat k preferovanému zdroji, jakmile je stabilní.
Souhrn
Automatický přepínač zdrojů funguje na základě řízeného rozhodování o zdroji. Monitoruje běžné napájení, potvrzuje výpadek, vyžaduje nebo kontroluje záložní napájení, ověřuje připravenost zdroje, přepíná zátěž, monitoruje návrat sítě a po stabilním obnovení provádí zpětné přepnutí.
Důležitým bodem je, že provoz ATS je sekvence, nikoliv jediný pohyb spínače. Správný výběr ATS závisí na toleranci zátěže, typu zdroje, metodě přechodu, logice startu generátoru, architektuře přepínání, spínání nulového vodiče, jmenovitém zkratovém proudu a koordinaci ochran.
