خزائن كهربائية من الألياف الزجاجية مقابل الفولاذ المقاوم للصدأ: كيفية الاختيار

اختر الألياف الزجاجية عندما تكون التوافق الكيميائي، وغلاف غير معدني، ووزن تعامل أقل من الأولويات. اختر الفولاذ المقاوم للصدأ عندما تكون الحماية الميكانيكية، أو البناء القابل للتنظيف، أو درع موصل مصمم هندسيًا من الأولويات. تأكد من درجة الراتنج أو الفولاذ الفعلية مقابل التعرض قبل قبول أي من الخيارين.

بالنسبة لغلاف كهربائي، فإن الغلاف هو جزء فقط من القرار. أختام الأبواب، والمفصلات، ومداخل الكابلات، وأحمال التركيب، والحرارة الداخلية يمكن أن تستبعد مادة مناسبة لولا ذلك. وصف المادة وحده لا يمكن أن يحدد الأداء البيئي أو الكهربائي للصندوق النهائي.

الألياف الزجاجية مقابل الفولاذ المقاوم للصدأ: جدول الاختيار

قارن الصناديق بمساحة قابلة للاستخدام مكافئة، وقدرة تركيب، وحماية مطلوبة. مقارنة صندوق توصيل مصبوب صغير بخزانة كبيرة مقواة لا تخبرك الكثير عن المادة نفسها.

عامل الاختيار	غلاف من الألياف الزجاجية	غلاف من الفولاذ المقاوم للصدأ	تحقق قبل الاختيار
التعرض للتآكل	الغلاف غير المعدني يتجنب الصدأ المعدني؛ الملاءمة الكيميائية تعتمد على نظام الراتنج	المقاومة تعتمد على السبيكة والتشطيب والتصنيع والتعرض	المواد الكيميائية الدقيقة والتركيز ودرجة الحرارة ومدة التلامس
الاستخدام في الهواء الطلق	يتطلب تأهيلًا مناسبًا لمقاومة العوامل الجوية والأشعة فوق البنفسجية	الغلاف المعدني يتحمل ضوء الشمس، لكن الأختام والأجزاء غير المعدنية الأخرى لا تزال بحاجة إلى مراجعة	دليل الاستخدام الخارجي للحاوية الكاملة
التأثير والأمان	يعتمد الأداء على القولبة والتعزيز والأجهزة	غالبًا ما تكون نقطة انطلاق عملية حيث تكون الصلابة ومقاومة الدخول القسري مهمة	دليل تأثير الغلاف والأقفال وتفاصيل التركيب
وزن المناولة	غالبًا ما يكون أخف للتطبيقات المماثلة	غالبًا ما يكون أثقل، خاصة مع البناء المقوى	الكتلة المجمعة الفعلية ودعم الجدار أو القطب
الحماية الكهربائية	الغلاف العازل؛ لا يزال يتعين تقييم الأعمال المعدنية الداخلية	يتطلب الغلاف الموصل ترتيب ربط وقائي مناسب	تصميم الحماية الكهربائية للوحة المكتملة
التدريع الكهرومغناطيسي	الألياف الزجاجية العادية ليست درعًا موصلًا هندسيًا	يمكن للغلاف الموصل دعم التدريع عندما يتم تصميم الوصلات والمداخل وفقًا لذلك	نطاق التردد المطلوب وأداء التدريع الذي تم التحقق منه
الإدارة الحرارية	لا تفترض أن الغلاف سيزيل خسائر المعدات بشكل كافٍ	يمكن للجدران المعدنية المساعدة في توصيل الحرارة، ولكنها لا تؤسس درجة حرارة داخلية مقبولة.	تقييم حمل الحرارة للتركيب الفعلي.
التنظيف والغسيل.	التحقق من توافق سطح الراتنج، الختم، وعامل التنظيف.	التصميمات المصنوعة من الفولاذ المقاوم للصدأ القابلة للتنظيف مفيدة حيث تكون النظافة مهمة.	هندسة الباب، التصريف، طريقة التنظيف، ومقاومة الحشية.
التكلفة	تقييم التكوين المورد بالكامل.	تقييم التكوين المورد بالكامل.	تكلفة التركيب، التعديلات، وسهولة الوصول للصيانة.

هنا، تعني الألياف الزجاجية غلافًا بوليمريًا مقوى بالألياف الزجاجية، ويُشار إليه أيضًا بالبلاستيك المقوى بالزجاج، أو GRP. حدد نظام الراتنج بدلاً من الطلب ببساطة بكلمة “الألياف الزجاجية”. للمقارنة الأولية مع المواد الأخرى، استخدم دليل اختيار مواد العلب الكهربائية.

ابدأ بالمواد الكيميائية، وليس اسم المادة

الألياف الزجاجية: تحقق من الراتنج مقابل التعرض

يمكن أن يكون غلاف الألياف الزجاجية مرشحًا مفيدًا حيث يكون تآكل المعادن هو الشاغل الرئيسي. هذا لا يجعل كل تركيبة من الألياف الزجاجية مناسبة للأحماض أو القلويات أو المذيبات أو المطهرات. الراتنج وحالة السطح والتعرض كلها أمور مهمة.

قدم للمورد الاسم الكيميائي والتركيز ودرجة الحرارة القصوى ومدة التلامس وما إذا كان التعرض جويًا أو رذاذًا عرضيًا أو غسيلًا متكررًا. اسأل عن تركيبة المادة المختبرة التي تدعم التوصية. قد لا تمثل مخطط مقاومة لراتنج مختلف أو اختبار رذاذ في درجة حرارة الغرفة التعرض الساخن المطول.

إرشادات ASTM D543 للمقاومة الكيميائية توضح سبب ضرورة مطابقة الكاشف والتركيز ودرجة الحرارة والإجهاد وظروف التلامس للاستخدام المقصود. إنها أساس لتقييم الأدلة، وليست متطلب شهادة عالمي لكل صندوق كهربائي.

الفولاذ المقاوم للصدأ: افصل 304 عن 316

304 و 316 نقطتا انطلاق مختلفتان لتقييم التآكل. بشكل عام، يوفر 316 المحتوي على الموليبدينوم مقاومة أفضل للتنقر الكلوريدي من 304. لا يزال التشطيب السطحي ومعالجة اللحام والشقوق والتلوث المترسب يؤثر على النتيجة. ال إرشادات الجمعية البريطانية للفولاذ المقاوم للصدأ بشأن التآكل تشرح هذه الآليات.

بالنسبة لخزانة ساحلية، ميز بين الهواء المشبع بالملح ورذاذ مياه البحر أو الغمر. حتى النوع 316 يمكن أن يعاني من هجوم موضعي؛ استخدامه البحري لا يجعله مقاومًا للتآكل عالميًا. راجع الجمعية حدود النوع 316 في تطبيقات مياه البحر.

تضيف غرفة معالجة الأغذية سؤالاً مختلفًا: ما هو المنظف الذي يلامس الغلاف، وكيف يتم شطفه؟ قد لا يزال الصندوق المصنوع من الفولاذ المقاوم للصدأ الذي يناسب جو الغرفة يحتاج إلى مواصفات مختلفة لنظام التنظيف الخاص به. قم بتقييم المفصلات والمثبتات ومواد الغدد جنبًا إلى جنب مع الهيكل.

تحقق من التقادم الخارجي والتأثير والأحمال المركبة

بالنسبة للألياف الزجاجية، اطلب دليلًا على الملاءمة الخارجية للتركيبة والبناء المقدمين. الاحتفاظ باللون وحده لا يثبت الاحتفاظ بالخصائص الميكانيكية أو الكهربائية. إرشادات UL للمواد البوليمرية تفصل التقييمات الحرارية والميكانيكية والبيئية، بما في ذلك التعرض للأشعة فوق البنفسجية والمياه. يجب أيضًا استخدام تقييم المادة ضمن شروط قبولها في المنتج النهائي.

بالنسبة للفولاذ المقاوم للصدأ، قم بتضمين الحشية ونافذة العرض والأجزاء البوليمرية الأخرى في المراجعة الخارجية. الغلاف المعدني المتين لا يحمي النافذة أو الختم غير المناسب من التقادم.

يتطلب الاختيار الميكانيكي أكثر من مجرد رقم قوة المادة. قارن أداء الصدمات للغلاف الكامل، وأجهزة الأبواب، وتصنيف اللوحة الخلفية، وترتيب التركيب. يمكن أن يفرض المحول الثقيل أو مجموعة الكونتاكتور الكبيرة أو المشغل المثبت على الباب أحمالًا تختلف تمامًا عن شريط طرف توصيل خفيف. تحقق من هذه الأحمال مع المورد بدلاً من افتراض أن الغلاف يحملها بأمان.

يمكن للألياف الزجاجية تقليل وزن المناولة، ولكن استخدم الكتلة المجمعة لتصميم الرفع والدعم. يمكن للوحة خلفية مقواة والمعدات المثبتة أن تزيل الكثير من ميزة الوزن الظاهرة.

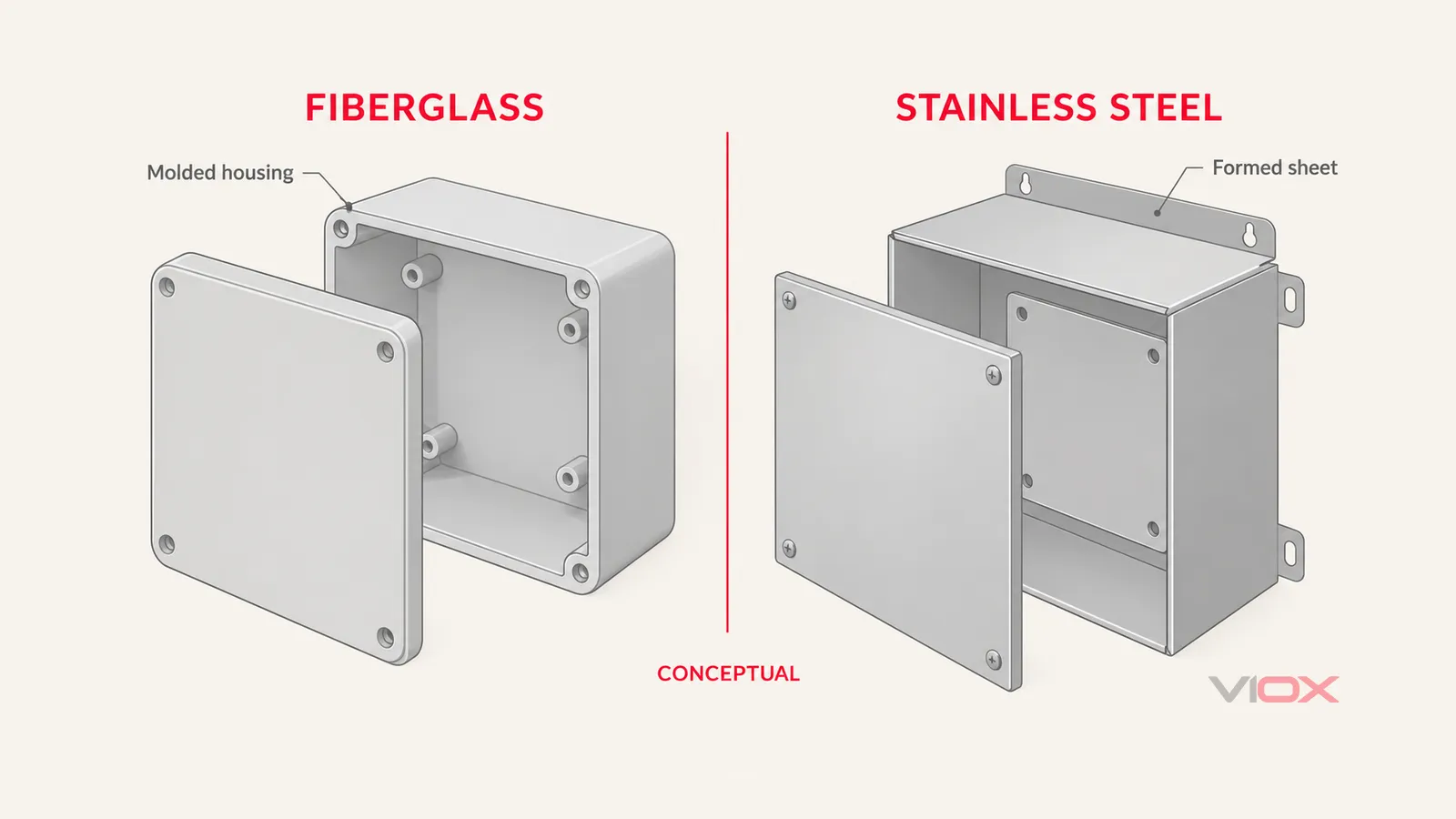

أمثلة إنشائية مفاهيمية، وليست رسومات نماذج. يحتاج نظام الراتنج، وبناء الألواح، والأجهزة إلى تأكيد خاص بالمنتج.

حل مشكلات الربط والتأريض والحرارة قبل الطلب

الغلاف العازل لا يزيل كل متطلبات الربط.

لا يوفر غلاف الألياف الزجاجية مسارًا موصلًا لعودة الخطأ. قد لا تزال اللوحة الخلفية المعدنية أو المعدات الموصلة المكشوفة أو أجهزة الكابلات المعدنية بداخلها تتطلب ربطًا وقائيًا بموجب قواعد التصميم والتركيب المعمول بها.

يحتاج الغلاف المصنوع من الفولاذ المقاوم للصدأ إلى ترتيب ربط مناسب للأجزاء الموصلة التي قد تصبح مكهربة. في أماكن العمل بالولايات المتحدة،, OSHA 1910.304 يعالج تأريض العبوات المعدنية والمعدات. طبق القواعد الخاصة بالسوق المقصود وتعليمات الشركة المصنعة للعبوة؛ لا تفترض أن المفصلة وحدها توفر الاستمرارية الوقائية المطلوبة.

يتطلب التدريع تصميمًا كاملاً

للتوافق الكهرومغناطيسي (EMC)، حدد أولاً ما إذا كان درع العبوة مطلوبًا. لا تختر الألياف الزجاجية العادية على افتراض أن العزل الكهربائي يمنع أيضًا التداخل الكهرومغناطيسي. قد تحتاج العبوة غير المعدنية إلى تركيبة موصلة مصممة هندسيًا، أو طلاء، أو بطانة، أو حجرة محمية منفصلة عند الحاجة إلى التدريع.

يوفر الفولاذ المقاوم للصدأ نقطة انطلاق موصلة، ولكن الفتحات، ودرزات الأبواب، والربط، وإنهاءات دروع الكابلات تؤثر على الأداء. أبحاث FHNW حول العبوات البلاستيكية الموصلة توضح لماذا يجب النظر في موصلية المواد والهندسة والتردد معًا. اطلب دليلًا لمتطلبات التدريع المقصودة بدلاً من قبول وعد يعتمد على المواد فقط.

حدد فقد الحرارة وظروف المحيط

قم بتضمين فقد طاقة المعدات، ودرجة حرارة المحيط، وأشعة الشمس المباشرة، وموضع التركيب، ودرجة الحرارة الداخلية المسموح بها في مواصفات العبوة. المعدن يوصل الحرارة عبر جدرانه بشكل مختلف عن الألياف الزجاجية، ولكن توصيل الجدار هو جزء واحد فقط من انتقال الحرارة. مساحة السطح، والتشطيب، وتدفق الهواء المحيط، وترتيبات التبريد مهمة أيضًا.

يمكن للخزانة المصنوعة من الفولاذ المقاوم للصدأ والمحكمة الغلق أن ترتفع حرارتها. يمكن أن تكون الخزانة المصنوعة من الألياف الزجاجية مناسبة مع تصميم حراري كافٍ. استخدم تقييمًا حراريًا أو بيانات خزانة تم التحقق منها للترتيب الفعلي بدلاً من تخصيص نطاق درجة حرارة تشغيل عالمي لأي من المادتين.

يجب أن يناسب أي مروحة أو فلتر أو فتحة تهوية أو وحدة تبريد أيضًا الحماية البيئية المطلوبة. يمكن أن يؤدي إضافة التهوية إلى تغيير الظروف التي تم بموجبها إنشاء تصنيف الخزانة الأصلي.

تحقق من تصنيف الغلاف الكامل

لا يحدد كل من “الألياف الزجاجية” و “الفولاذ المقاوم للصدأ” تصنيف حماية الدخول (IP) أو تصنيف نوع الخزانة. حدد التصنيف المطلوب واحصل على دليل للبناء والتكوين الدقيق المقدم.

IEC 62208:2023 يتعامل مع الخزانات الفارغة قبل تركيب المكونات. يتطلب تجميع المفاتيح الكهربائية أو معدات التحكم المكتملة متطلبات إضافية بموجب معيار المنتج المطبق الخاص بها، مثل الأجزاء ذات الصلة من IEC 61439. لا يثبت دليل الخزانة الفارغة مطابقة اللوحة النهائية.

في المشاريع في أمريكا الشمالية، ميز بين تصنيف نوع الجمعية الوطنية لمصنعي الكهرباء (NEMA) المعلن عنه والشهادة المحددة من طرف ثالث. يضيف النوع 4X حماية من التآكل إلى نطاق الحماية البيئية الخاص به؛ فهو لا يعد بمقاومة لكل المواد الكيميائية العملية أو دورات التنظيف. UL 50E يتعامل مع متطلبات الخزانة البيئية ويحدد أيضًا الحدود المتعلقة بالظروف داخل الخزانة والدخول عبر الفتحات غير المحكمة.

أن تصنيف IP وفقًا لـ IEC 60529 لا يؤسس بحد ذاته للتوافق الكيميائي، أو أداء التوافق الكهرومغناطيسي، أو تصنيف نوع أمريكي مطابق. مقارنة NEMA مقابل IP يشرح هذا التمييز بتفصيل أكبر.

افحص الواجهات التي يمكن أن تغير النتيجة:

• الباب والحشية: تأكد من توافق مادة الحشية، وضغطها، وملاءمتها للفتح المتكرر. إرشادات UL للحشيات يميز الضغط المستمر عن تطبيقات إعادة الضغط الدورية.
• مدخل الكابلات والملحقات: تحقق من الغدد والنوافذ والمصارف وأجهزة التهوية لمتطلبات التركيب والحماية المقصودة.
• الفتحات والتعديلات: حدد الفتحات المسموح بها وكيف تحتفظ البنية المعدلة بالأداء المطلوب.
• التركيب والأجهزة: تحقق من الأقواس الخارجية والمثبتات ودعامات اللوحة الخلفية مقابل التعرض والحمل.

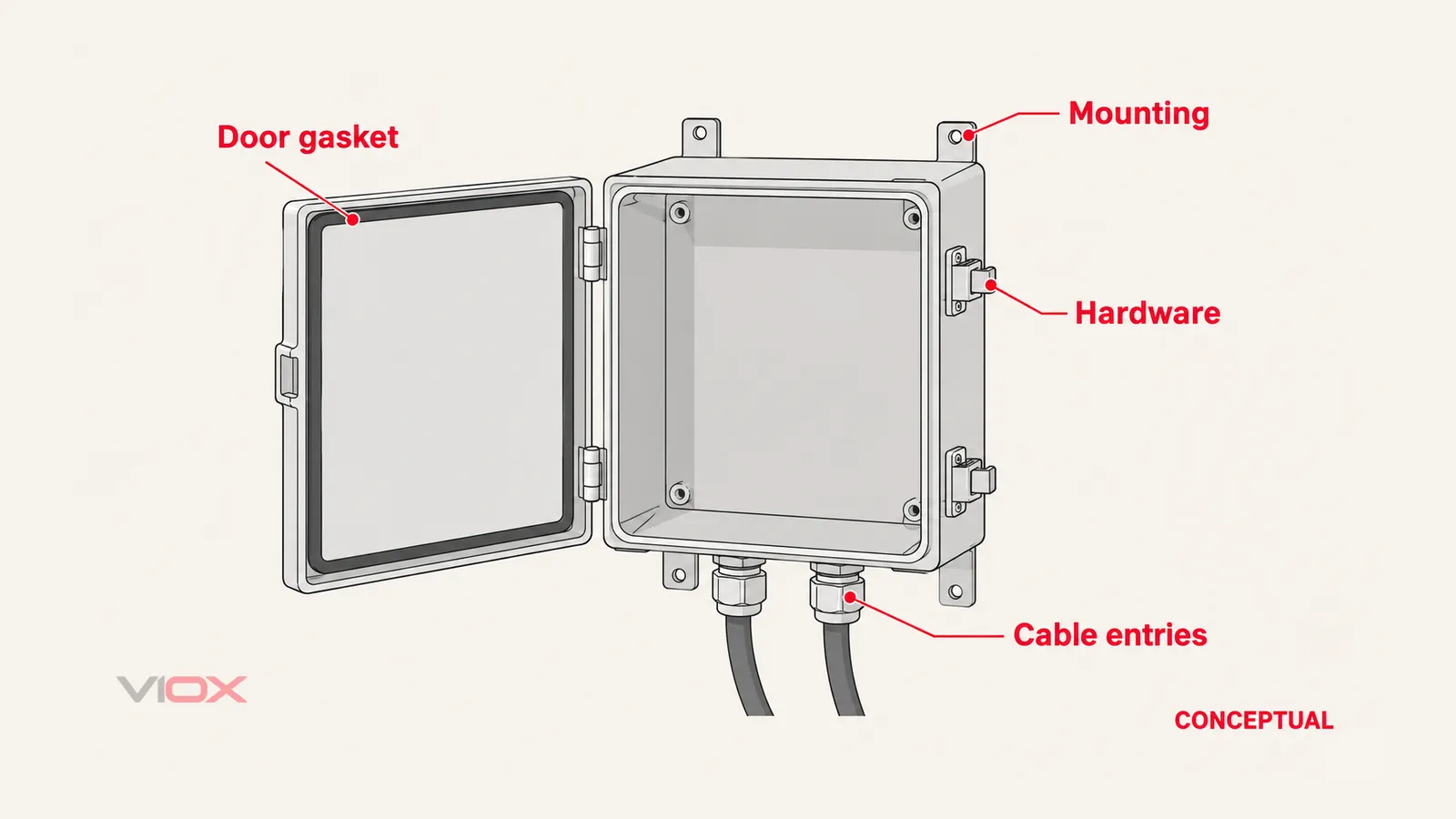

راجع الغلاف وكل واجهة معًا. يحدد الرسم مواقع الفحص ولا يعين تصنيفًا للحاوية النموذجية.

طبق المقارنة على الظروف المختلطة

هذه مواقف اختيار توضيحية، وليست نتائج اختبار ميداني لـ VIOX.

صندوق تحكم إضاءة بالقرب من وحدة حقن المواد الكيميائية: يُعد الفيبر جلاس مرشحًا معقولًا إذا كانت الراتنجات والأختام والملحقات الدقيقة متوافقة مع المواد الكيميائية. يبقى الفولاذ المقاوم للصدأ خيارًا حيث تدعم أدلة السبائك ذلك. لا ينبغي قبول أي منهما بناءً على وصف عام “مقاوم للمواد الكيميائية”.

خزانة منطقة الإنتاج التي يتم تنظيفها كل وردية: ابدأ بإجراء التنظيف المطلوب وقابلية تنظيف البناء بأكمله. قد يكون الغلاف المصمم خصيصًا من الفولاذ المقاوم للصدأ خيارًا عمليًا. قم بتأكيد توافق المنظفات وتفاصيل الباب وأدلة الغسيل؛ سطح معدني مسطح وحده لا يثبت الملاءمة الصحية.

خزانة خارجية بمعدات ثقيلة ومتطلب EMC: قد يبسط الفولاذ المقاوم للصدأ النهج الميكانيكي والتدريع. قارن ذلك بغلاف فيبر جلاس مؤهل يتضمن دعامات مناسبة وحل تدريع منفصل. قم بتقييم كلا التكوينين الكاملين، بما في ذلك التحكم الحراري، بدلاً من مقارنة أسعار الصناديق الفارغة.

أرسل نفس المواصفات لكلا الموردين

طلب عرض أسعار مفيد يحدد الشروط التي يجب أن يلبيها كل مادة:

حدد	المعلومات المطلوب تقديمها أو طلبها
التعرض	الموقع، المواد الكيميائية، التركيز، درجة الحرارة، مدة التلامس وطريقة التنظيف
المواد	نظام راتنج الألياف الزجاجية الدقيق أو درجة الفولاذ المقاوم للصدأ، التشطيب ومواد الأجهزة
الترتيب الميكانيكي	المساحة الداخلية القابلة للاستخدام، كتلة المعدات، حمل اللوحة الخلفية، أحمال الباب وتنسيق التركيب
التكامل الكهربائي	طريقة الحماية المطبقة، أحكام الربط وأي متطلبات للتوافق الكهرومغناطيسي (EMC)
الظروف الحرارية	فقدان المعدات، نطاق المحيط، ضوء الشمس والتبريد المقترح
الأدلة البيئية	تصنيف IP أو النوع المطلوب، سجلات الشهادات ذات الصلة وشروط الملحقات
التعديلات	جدول دخول الكابلات، والنوافذ، والفتحات، والتغييرات المسموح بها في الموقع

قارن بين صندوق التوزيع الذي تم تسليمه، والملحقات، وجهد التركيب، وسهولة الصيانة. تجنب مضاعفات الأسعار العامة أو وعود العمر التشغيلي: هذه تتطلب عروض أسعار قابلة للمقارنة وأدلة خاصة بالتطبيق.

بالنسبة لتكوينات VIOX المتاحة، راجع صندوق التوزيع ونطاق صناديق التوزيع الكهربائي وقدم نفس تفاصيل التطبيق مع استفسارك. قم بتأكيد المواد والتكوين والوثائق الداعمة الدقيقة للنموذج المقترح قبل المواصفات.
