عمر خدمة الـ SPD الصناعي: تقادم الـ MOV والاستبدال

لا يمتلك جهاز الحماية من ارتفاع الجهد (SPD) الصناعي لا عمر خدمة عالمياً مقاساً بالسنوات. تعتمد حالته على الإجهاد الكهربائي الذي تعرض له، ومدى ملاءمة تصنيفات الجهد والتفريغ الخاصة به، وسلوك الجهد الزائد المؤقت (TOV)، والتركيب، والبيئة، وتصميم الحماية الداخلي، والطريقة التي تشير بها الشركة المصنعة إلى نهاية عمره الافتراضي.

قم باستبدال أو صيانة جهاز SPD المتأثر عندما يشير مؤشر الحالة الخاص بالطراز أو ملامس التحكم عن بُعد إلى فقدان الحماية، أو عند عمل فاصل الدائرة الداخلي، أو عند كشف الفحص عن وجود حرارة، أو تلوث، أو تلف في أطراف التوصيل، أو وحدة قابلة للتوصيل غير محكمة، أو أي تدهور مادي آخر. قبل تركيب خرطوشة أخرى بعد تعطل مبكر أو متكرر، قم بفحص نظام التغذية، و Uc أو جهد التشغيل المستمر الأقصى (MCOV)، والتعرض لـ TOV، ووضع الحماية، والحماية الاحتياطية، والتوصيلات، وسجل الأحداث. قد يؤدي استبدال الوحدة دون معالجة السبب إلى تكرار العطل فقط. (ملاحظة: هذا الجزء مدمج في سياق الترجمة أعلاه).

يغطي هذا الدليل أجهزة SPD الصناعية المثبتة على سكة DIN وغيرها. بالنسبة للجهاز الأساسي وحدود النظام، ابدأ بـ ماهية جهاز الحماية من الاندفاعات الكهربائية (Surge Protective Device). تخضع أشرطة الطاقة القابلة للتوصيل وقرارات الاستبدال في الأجهزة المنزلية لدليل منفصل حول عمر جهاز الحماية من زيادة التيار المخصص للمستهلك.

الوجبات الرئيسية

• العمر الزمني ليس اختباراً لنهاية العمر الافتراضي. يمكن أن يظل الـ SPD صالحاً للاستخدام لسنوات في تركيب معين أو يصل إلى نهاية عمره الافتراضي بعد تعرضه لحدث شديد أو حالة غير طبيعية في النظام الكهربائي.
• رقم الجول ليس مؤقتاً تنازلياً. لا يمكن حساب عمر الـ SPD الصناعي عن طريق طرح طاقة الأحداث المقدرة من “رصيد الجول”.”
• فسر المؤشرات وفقاً لوثائق المنتج. المؤشرات الضوئية (LEDs) باللون الأخضر والأحمر والأصفر، والأعلام الميكانيكية، والشاشات، وملامسات التحكم عن بعد ليست مقاييس عالمية للعمر المتبقي.
• قد تكون الوحدة التالفة هي العرض، وليست السبب الجذري. تتطلب الأعطال المتكررة فحص اختيار الجهد، والجهد العابر المتردد (TOV)، والتوصيلات، وتنسيق القصر الكهربائي، والبيئة، ومدى ملاءمة التطبيق.
• كلمة «قابل للاستبدال» لا تعني «قابل للاستبدال أثناء التشغيل». قم بعزل الجهاز والتحقق منه وفقاً لتعليمات الشركة المصنعة وإجراءات السلامة الكهربائية في الموقع قبل إزالة قابس أو وحدة SPD.

مصفوفة حالة واستبدال SPD الصناعي

يجب على الموظفين المؤهلين فقط فحص أو صيانة أجهزة SPD المثبتة على اللوحات. هذا الجدول هو وسيلة مساعدة لاتخاذ القرار؛ وتكون الأولوية لتعليمات المنتج، وإجراءات الموقع، والقواعد المحلية المعمول بها.

الحالة الملاحظة	التحقق الآمن	التفسير المحتمل	الإجراء الموصى به
مؤشر نهاية العمر الافتراضي المحدد في الطراز، أو مؤشر LED للعطل، أو رسالة على الشاشة، أو إنذار عن بُعد	تحقق من البيان في دليل الطراز الدقيق وحدد القطب أو وضع الحماية المتأثر	ربما أشار فاصل الدائرة الداخلي أو دائرة المراقبة إلى أن الحماية لم تعد متاحة	تعامل مع المسار المتأثر على أنه غير محمي؛ استبدل الوحدة المحددة أو الجهاز بالكامل وفقاً للتعليمات
تشير وحدة قابلة للتوصيل (plug-in) واحدة إلى وجود عطل بينما تبدو القاعدة والوحدات المجاورة طبيعية	بعد العزل الآمن، افحص القابس، والترميز، وملامسات القاعدة، وأطراف التوصيل، والموصل المقابل؛ وراجع سجلات الأحداث	ربما يكون وضع حماية واحد قد وصل إلى نهاية عمره الافتراضي، أو ربما تعرض لضغط بسبب حالة اتصال محلية أو حالة في النظام	استبدل الوحدة فقط إذا كانت الشركة المصنعة تسمح بذلك وكانت القاعدة غير تالفة؛ وتحقق من الوضع المتأثر
تعطل عدة أقطاب معاً أو انطلاق إنذار عدة أجهزة SPD بعد حدث واحد	قم بربط الوقت بأحداث البرق، أو التبديل، أو المرافق، أو المولدات، أو الشبكة؛ وافحص الحماية في المنبع والمصب	قد تكون إحدى أحداث الطاقة العالية الشائعة أو الجهد غير الطبيعي على مستوى النظام قد أثرت على عدة أوضاع أو مواقع	افحص نظام الحماية المنسق قبل استعادة الثقة؛ واستبدل جميع المكونات التالفة التي تم تحديدها بواسطة الإجراء
وحدة بديلة تتعطل مرة أخرى في وقت مبكر بشكل غير عادي	تحقق من الجهد الاسمي، والجهد الفعلي في حالة الاستقرار، و Uc/MCOV، وظروف TOV، وترتيب التأريض، والطوبولوجيا، وتطبيق المنتج	إن سوء التطبيق، أو التكرار في TOV، أو اختيار الجهد الخاطئ، أو خطأ التوصيل، أو الإجهاد البيئي، أو التنسيق غير الكافي هو أكثر احتمالاً من التقادم العادي	توقف عن الاستبدال المتكرر بالمثل حتى يتم تحديد السبب الجذري وتصحيح المواصفات
يظهر المؤشر طبيعيًا بعد حدث شديد معروف	تأكد مما يراقبه المؤشر فعلياً؛ وافحص سجلات الأحداث، وحالة الغلاف، والتوصيلات، وتوجيهات الشركة المصنعة بعد وقوع الحدث	قد تظهر المؤشرات الثنائية الطبيعية أن فاصل الدائرة لم يعمل؛ وهي لا تحدد بالضرورة سعة الحماية من الارتفاع المفاجئ المتبقية	احتفظ بالمكون أو استبدله وفقاً للعملية الموثقة لما بعد الحدث، والأهمية، والتشخيصات المتاحة، وليس بناءً على اللون فقط
يطلق التلامس البعيد إنذاراً بينما يظهر المؤشر المحلي طبيعياً	تحقق من منطق التلامس، والأسلاك المساعدة، وتغذية التلامس، وربط نظام إدارة المباني BMS/PLC، والدليل الفني	قد يمثل الإنذار عطلاً في الـ SPD، أو مشكلة في الدائرة المساعدة، أو انعكاساً في منطق الـ NO/NC	تحقق من دائرة الإشارة قبل استبدال وحدة الطاقة؛ ولا تتجاهل الإنذار
تلف ناتج عن الحرارة، أو رائحة، أو تغير في اللون، أو تشقق في الهيكل، أو تلوث في أطراف التوصيل، أو تآكل، أو تلامسات مرتخية	افصل التيار الكهربائي وفقاً لإجراءات الموقع وافحص المجموعة بالكامل ولوحة التوزيع المحيطة بها	قد تكون المجموعة تعرضت لأضرار كهربائية أو حرارية أو ميكانيكية أو بيئية تتجاوز التآكل الطبيعي للعناصر القابلة للاستبدال	أخرج المجموعة المتضررة من الخدمة واستبدل المكونات التالفة؛ وتحقق من الظروف التي أدت إلى ذلك
لا توجد إشارة محلية ولا توجد مراقبة عن بعد	حدد الطراز وطريقة الفحص أو الاختبار الموثقة الخاصة به	لا يمكن استنتاج الحالة من المظهر أو عمر التركيب فقط	استخدم الطريقة المعتمدة من الشركة المصنعة؛ وبالنسبة للأصول الحساسة، ضع في اعتبارك تصميم SPD قابل للصيانة مع مراقبة حالة موثقة

لماذا لا يوجد تاريخ انتهاء صلاحية محدد لـ SPD الصناعي

يقضي الـ SPD معظم عمره متصلاً بالنظام الكهربائي في انتظار جهود العبور الزائدة. ولذلك، فإن تاريخ الخدمة الخاص به يعتمد على الموقع المحدد للتركيب. يمكن لجهازين متطابقين ظاهرياً أن يتقادما بشكل مختلف لأنهما لا يتعرضان لنفس تيارات الصدمة، أو جهود العبور المؤقتة (TOVs)، أو ممانعة المصدر، أو أوضاع الحماية، أو درجات الحرارة، أو التلوث، أو ممانعة التمديدات، أو التنسيق في المنبع.

لا تقوم اللجنة الكهرتقنية الدولية (IEC) بتحويل هذه المتغيرات إلى عدد عالمي من سنوات التشغيل الميداني. IEC 61643-01:2024 تحدد المتطلبات المشتركة والاختبارات والتصنيفات وأحكام السلامة لأجهزة الـ SPD ذات الجهد المنخفض. بالنسبة لأجهزة الـ SPD لأنظمة التيار المتردد (AC)،, IEC 61643-11:2025 تُعد مكملاً لتلك الوثيقة المشتركة وتتطلب صراحةً مراعاة ظروف القصر الكهربائي المتوقعة وإجهادات الـ TOV عندما يختلف المصدر أو التطبيق عن افتراضاتها. تضع هذه المعايير سلوكاً مُتحققاً منه للمنتج في ظل اختبارات محددة؛ وهي لا تتنبأ بتاريخ الاضطرابات المستقبلي للوحة مصنع معينة.

استخدم عمر التركيب كحقل لإدارة الأصول، وليس كعتبة وحيدة للاستبدال. مدخلات القرار الأقوى هي مؤشر الحالة، وسجل الأحداث، وملاءمة النظام الكهربائي، ونتائج الفحص، وتوجيهات الشركة المصنعة.

لماذا يعد نموذج “حساب الجول” خاطئاً لعمر الـ SPD الصناعي

وصفت النسخة القديمة من هذه الصفحة الـ MOV كخزان وقود تطرح منه كل صدمة عدداً معروفاً من الجولات. هذا التشبيه بسيط للغاية بالنسبة للـ SPD الصناعي ويمكن أن يؤدي إلى قرارات صيانة خاطئة.

يعتمد الإجهاد الفعلي على شكل موجة النبضة، وذروة التيار، والمدة، وتوزيع التيار، ووضع الحماية، وممانعة المصدر، ونمط الأحداث المتكررة، والظروف الحرارية، وتصميم الـ SPD الكامل. لا يعتبر حدث واحد والعديد من الأحداث الأصغر ذات إجمالي الطاقة الحسابي نفسه متكافئين تلقائياً. كما لا يمكن للمنشأة عادةً معرفة مقدار الطاقة التي عالجها كل مكون داخلي دون نموذج مراقبة معتمد ونموذج عمر افتراضي خاص بالمنتج.

يتم تقييم أجهزة الحماية من اندفاع التيار (SPD) الصناعية بشكل أكثر فائدة من خلال معاييرها المعلنة وسياق التطبيق: تصنيف SPD، أو Uc أو MCOV، ومستوى حماية الجهد Up أو VPR، وتصنيفات التفريغ الاسمية والقصوى، وتيار النبضة حيثما ينطبق ذلك، وأنماط الحماية، وسلوك TOV، وإعلان القصر الكهربائي، ووسائل الحماية الاحتياطية المطلوبة، ومؤشر الحالة، وتعليمات التركيب. الـ دليل ورقة بيانات SPD يشرح كيفية توافق هذه الإعلانات مع بعضها البعض.

كيف يمكن أن يؤدي تقادم MOV إلى نهاية عمره الافتراضي

تستخدم العديد من أجهزة الحماية من اندفاع التيار (SPD) المحددة للجهد مقاومات متغيرة بأكسيد المعدن (MOVs)، على الرغم من أن SPD قد تستخدم مكونات غير خطية أخرى أو مزيجاً منسقاً. تُظهر MOV ممانعة عالية عند جهد النظام الطبيعي وتصبح موصلة مع ارتفاع الجهد وفقاً لخصائص الجهد والتيار غير الخطية الخاصة بها، مما يحول تيار الاندفاع ويحدد الجهد في الجانب المحمي.

يمكن للإجهاد الكهربائي والحراري أن يغير تلك الخصائص. في مسار التدهور الشائع:

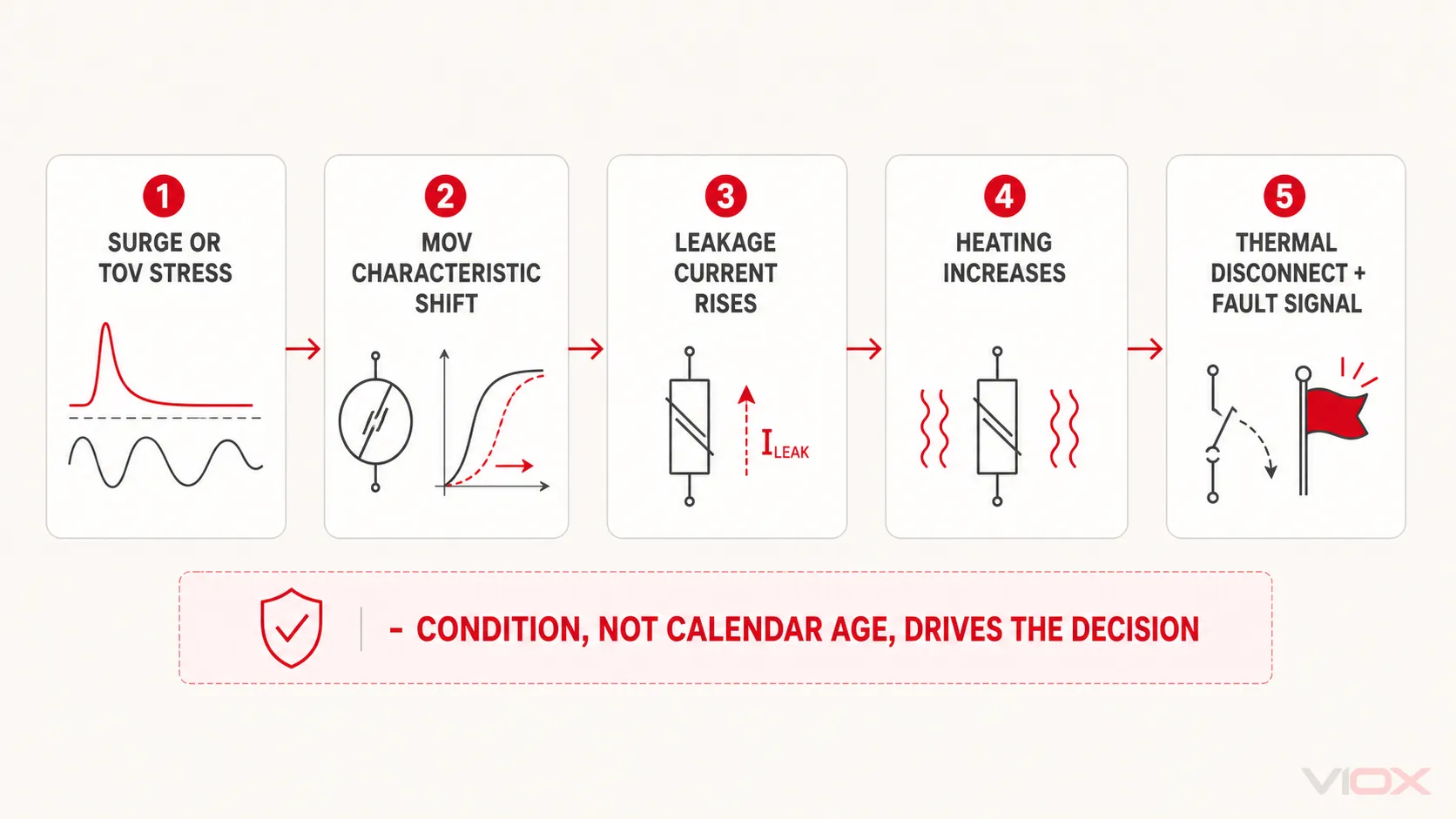

1. يؤدي التعرض لاندفاع التيار أو إجهادات جهد تردد الطاقة غير الطبيعية إلى إجهاد MOV.
2. تتغير الخصائص الكهربائية لـ MOV ويمكن أن يزداد تيار التسريب عند جهد التشغيل الطبيعي.
3. تؤدي زيادة التسريب إلى توليد حرارة إضافية.
4. يمكن للحرارة أن تسرع التوصيل وتزيد من التسخين الإضافي.
5. يعمل ترتيب الحماية المصمم بشكل صحيح على فصل المكون المجهد قبل تطور حالة حرارية غير آمنة.
6. قد يقوم المؤشر المحلي أو آلية الإشارة عن بُعد بعد ذلك بالإبلاغ عن أن مسار الحماية المتأثر يتطلب صيانة.

تصف التوجيهات الفنية لشركة Littelfuse نفس سلسلة التدهور-إلى-التسرب-إلى-التسارع الحراري وتشرح كيف يمكن لمقاوم متغير محمي حرارياً أن ينفصل عن المصدر أثناء تسخينه. هذه آلية على مستوى المكون، وليست دليلاً على أن كل SPD كامل يستخدم نفس البنية أو المؤشر. إن شرح ZnO MOV يغطي فيزياء المكونات بعمق أكبر، بينما مقارنة MOV و GDT و TVS توضح سبب عدم إمكانية استبدال هذه التقنيات ببعضها البعض في كل مرحلة حماية.

خمسة عوامل تقصر من العمر الافتراضي لـ SPD الصناعي

1. شدة الاندفاع، وشكل الموجة، والتكرار، ووضع الحماية

يتم إجهاد الجهاز بناءً على التيار الذي يمر عبره فعلياً، وليس بناءً على عدد العواصف في التقويم. يمكن أن تؤدي تأثيرات البرق الخارجية، وتبديل المرافق، وعمليات بنوك المكثفات، وتبديل الأحمال، والتداخلات داخل النظام الكهربائي إلى توليد أشكال موجية ومسارات تيار مختلفة.

تيار التفريغ الاسمي In، وتيار التفريغ الأقصى Imax، وتيار النبضة Iimp هي إعلانات متعلقة بالاختبار ذات معانٍ مختلفة. إن مجرد وجود رقم أكبر بـ kA مطبوع على الجهاز لا يضمن عمراً أطول في النظام الكهربائي المثبت. يجب أيضاً أن يتناسب النوع، وفئة الاختبار، ونقطة التركيب، ومستوى التعرض، ومستوى حماية الجهد، ووضع الحماية، والتنسيق مع طبيعة التطبيق.

2. التعرض لجهد Uc أو MCOV غير صحيح و TOV

يحدد Uc في مصطلحات IEC، أو MCOV في المصطلحات الشائعة في أمريكا الشمالية، الجهد المستمر الذي يمكن تطبيقه على SPD في ظل ظروف محددة. إن اختياره قريباً جداً من جهد التشغيل الفعلي المستمر قد يعرض عنصر الحماية لتوصيل وتسخين غير مرغوب فيهما أثناء تغير الجهد أو ظروف النظام الكهربائي غير الطبيعية.

الجهد الزائد المؤقت بتردد الطاقة ليس مجرد اسم آخر لكل انحراف طويل الأمد في التغذية. يعتمد تأثيره على الشدة، والمدة، ونظام التأريض، وحالة العطل، وتحمل المعدات، وسلوك TOV المعلن لـ SPD، وقواعد التركيب المعمول بها. راجع النظام الكهربائي بالكامل بدلاً من افتراض أن واقي الجهد العام يحل كل حالة من حالات TOV. انظر MCOV و TOV و Uc مقابل Up لحد اختيار الجهد.

يحدد ملخص معهد حماية الطفرات الكهربائية التابع لـ NEMA، وفقاً للمعيار IEEE C62.72، الارتفاعات اللحظية أو المؤقتة المتكررة في الجهد، والجهد الزائد المستمر، وسوء تطبيق الجهد، وأخطاء التركيب كأهم مخاطر نهاية العمر الافتراضي. ولهذا السبب، فإن تعطل وحدة استبدال قبل أوانها يجب أن يؤدي إلى إجراء فحص للنظام، وليس افتراضاً تلقائياً بأن طفرة صاعقة “قد استهلكتها”.”

3. حدود المنتج الخاطئ: أجهزة SPD للتيار المتردد AC، والتيار المستمر الكهروضوئي PV DC، وإشارات التحكم

فئة المنتج مهمة. يتناول المعيار IEC 61643-11:2025 أجهزة SPD المتصلة بأنظمة طاقة التيار المتردد AC ذات الجهد المنخفض، بينما IEC 61643-31:2018 يتناول أجهزة SPD المخصصة لجانب التيار المستمر DC في المنشآت الكهروضوئية حتى نطاق تطبيقها المحدد. تستخدم أجهزة SPD الخاصة بالإشارات والاتصالات إطاراً مختلفاً للتطبيق والمعايير.

لا تستنتج أن الجهاز المناسب لمصدر، أو جهد، أو خصائص قصر، أو واجهة معينة له نفس سلوك نهاية العمر الافتراضي في تطبيق آخر. يمكن لمصادر التيار المستمر DC الحفاظ على القوس الكهربائي بشكل يختلف عن التيار المتردد AC، وللمصفوفات الكهروضوئية سلوك جهد وقصر خاص بالتطبيق، ويجب أن تحافظ أجهزة SPD لخطوط الإشارة على الأداء الكهربائي للواجهة المحمية. تحقق من الدائرة المحددة المقصودة والمعيار في ورقة البيانات.

4. التركيب، وتوجيه الموصلات، والتنسيق

التوصيلات غير الصحيحة، أو الموصلات الطويلة أو سيئة التوجيه، أو طوبولوجيا الحماية غير المناسبة، أو التأريض غير الكافي، أو حماية النسخ الاحتياطي الخاطئة، أو أطراف التوصيل غير المحكمة، أو التموضع غير الصحيح يمكن أن تقلل من حماية النظام الكهربائي أو تخلق إجهاداً غير طبيعي. كما أنها قد تجعل جهاز SPD سليم يبدو غير فعال لأن جهد التوصيل الزائد يضاف إلى التيار المتبقي لـ SPD أثناء التفريغ.

توجد تفاصيل التوصيلات التصحيحية في دليل أخطاء تركيب وتصحيح SPD. بالنسبة لتشخيص دورة الحياة، القاعدة الرئيسية هي الحفاظ على الأدلة قبل الاستبدال: قم بتصوير المؤشر والتوصيلات، وحدد وضع الفشل، وسجل حالة جهاز الحماية، وقارن التركيب بتعليمات المنتج الدقيقة.

5. درجة الحرارة، والتلوث، والرطوبة، والاهتزاز، وظروف الغلاف الخارجي

يتضمن التجميع الكامل أكثر من مجرد عنصر الحماية غير الخطي. يمكن أن تتأثر أطراف التوصيل، ونقاط تلامس القابس، وفواصل الدائرة، وآليات الإشارة، والعزل، ونقاط التلامس عن بُعد، والغلاف الخارجي بالحرارة، أو الغبار، أو التكثف، أو الأجواء المسببة للتآكل، أو الاهتزاز، أو التلف الميكانيكي.

تحقق من إعلانات المنتج البيئية والظروف الفعلية للوحة. لا ينبغي التعامل مع العطل المرتبط بالتآكل، أو المسارات الكهربائية غير المرغوب فيها (tracking)، أو التوصيلات غير المحكمة، أو التلف الناتج عن الحرارة على أنه تآكل طبيعي لـ MOV يمكن حله باستبدال الخرطوشة فقط.

ما الذي يمكن—وما الذي لا يمكن—لمؤشر الحالة أن يخبرك به

تعد إشارة الحالة أمراً جوهرياً للقابلية للصيانة، ولكن يجب تفسيرها ضمن التصميم الموثق للطراز.

وظيفة الحالة	ما يمكن إثباته	ما لا يمكنه تحديده عادةً من تلقاء نفسه
مؤشر ميكانيكي محلي	موضع آلية مرتبطة بحالة مراقبة أو فاصل، كما هو محدد بواسطة ذلك الطراز	سعة الاندفاع المتبقية الدقيقة أو طاقة الأحداث السابقة
شاشة LED أو شاشة إلكترونية	حالة التشغيل أو التحذير أو الخطأ المحددة للطراز أثناء عمل دائرة المراقبة الخاصة به	معنى عام يعتمد على اللون فقط
تلامس تبديل عن بُعد عائم	تغيير في الحالة يمكن إرساله إلى وحدة تحكم منطقية قابلة للبرمجة (PLC)، أو نظام إدارة المباني (BMS)، أو مدخلات نظام التحكم الإشرافي وتحصيل البيانات (SCADA)	السبب الجذري لتغيير الحالة ما لم يتم توفير تشخيصات إضافية
عداد أحداث أو نظام مراقبة ذكي	الأحداث المسجلة أو تقييم حالة محدد من قبل الشركة المصنعة، بناءً على التصميم	نسبة مئوية للعمر المتبقي قابلة للنقل لنماذج SPD غير ذات صلة
لا يوجد بيان	لا شيء يتجاوز غياب ميزة الحالة المرئية	إثبات أن الحماية لا تزال متاحة

توفر وثائق منتجات Phoenix Contact أمثلة على سدادات حماية قابلة للاستبدال ذات مؤشر محلي أخضر/أحمر وتلامس إشارة عن بُعد. وتُظهر وثائق DEHN أمثلة تتراوح من التلامسات العائمة وإبلاغ الحالة عبر Modbus إلى مؤشر حالة ثلاثي المراحل خاص بكل طراز. توضح هذه الأمثلة هياكل الصيانة المتاحة؛ فهي لا تضع رمزاً لونياً عالمياً واحداً أو مجموعة ميزات موحدة لجميع أجهزة SPD الصناعية.

بالنسبة لمنطق نظام BMS/SCADA، وحالات التلامس، وتوصيلات الإنذار، والمراقبة الآمنة من الأعطال، استخدم دليل الإشارة عن بُعد لـ SPD ومخطط التلامس الدقيق للطراز المختار.

ما الذي يجب فعله عندما يبلغ جهاز SPD الصناعي عن نهاية عمره الافتراضي

1. تعامل مع مسار الحماية المتأثر على أنه غير متاح

إشارة نهاية العمر الافتراضي لا تعد طلباً لإعادة الضبط. طبق ضوابط المخاطر في الموقع على المعدات التي قد تعمل الآن دون طبقة الحماية من الارتفاع المفاجئ في الجهد المقصودة. لا تقم بتجاوز فاصل داخلي أو إجبار قابس على العودة للخدمة.

2. اجعل اللوحة آمنة وفقاً للإجراء المعتمد

إن فحص واستبدال SPD يعرض العاملين لمخاطر اللوحة. يجب على الأفراد المؤهلين اتباع متطلبات العزل، وتأمين/وضع علامات التحذير (lockout/tagout)، والتحقق، ومعدات الحماية الشخصية، ومتطلبات السلامة الكهربائية المحلية في الموقع. لا يجب افتراض أن الخرطوشة القابلة للإزالة قابلة للاستبدال أثناء التشغيل لمجرد أنه يمكن إزالتها دون إعادة توصيل القاعدة.

3. التقط أدلة قبل إزالة الجهاز

السجل:

• الشركة المصنعة، الطراز، ملصق التقييم، معلومات الرقم التسلسلي أو رقم التشغيلة حيثما توفرت؛;
• موقع التركيب والمعدات المحمية؛;
• القطب أو الوحدة أو وضع الحماية الذي تعرض للفشل؛;
• حالة المؤشر المحلي وحالة الإنذار عن بُعد؛;
• التاريخ، والوقت، وأي حدث مرتبط بالبرق، أو التبديل، أو مرفق الكهرباء، أو المولد، أو العمليات؛;
• حالة جهاز الحماية في المنبع؛;
• التوصيلات المرئية، وتوجيه الموصلات، والربط، والتلوث، والحرارة، والحالة الميكانيكية؛;
• تواريخ التركيب والاستبدال السابقة.

يفصل هذا السجل الحدث العرضي عن مشكلة التطبيق المتكررة ويحسن قرار الشراء التالي.

4. تحقق من السبب المحتمل قبل تركيب البديل

قارن النظام الفعلي مع ورقة البيانات وتعليمات التركيب:

• جهد النظام الاسمي وجهد التشغيل الفعلي؛;
• Uc أو MCOV لكل وضع حماية ذي صلة؛;
• نظام التأريض وطوبولوجيا SPD؛;
• تطبيق AC، أو DC عام، أو PV DC، أو خط الإشارة؛;
• نوع SPD أو فئة الاختبار وموقع التركيب؛;
• الحماية الاحتياطية المطلوبة وإعلان تحمل القصر الكهربائي المعمول به، مثل SCCR أو Isccr اعتماداً على المنتج والإطار التنظيمي؛;
• حالة طرف التوصيل، وتوجيه الموصل، والربط؛;
• الظروف المحيطة وظروف الحاوية؛;
• التنسيق مع أجهزة SPD في المنبع والمصب.

5. استبدل النطاق الصحيح وتحقق من الاستعادة

استخدم فقط قابس أو وحدة استبدال حددتها الشركة المصنعة على أنها متوافقة مع القاعدة المثبتة. تأكد من المفاتيح (keying)، والقياسات، وتقنية الحماية، ووظيفة التلامس؛ فالمظهر المتشابه ليس دليلاً على القابلية للتبديل.

بعد الاستبدال والاستعادة الآمنة، تحقق من الحالة المحلية المحددة للطراز ومنطق الإنذار عن بُعد. حدّث سجل الأصول واحتفظ بالوحدة التالفة للفحص إذا كان العطل مبكراً، أو متكرراً، أو غير طبيعي فيزيائياً، أو مرتبطاً بحدث هام.

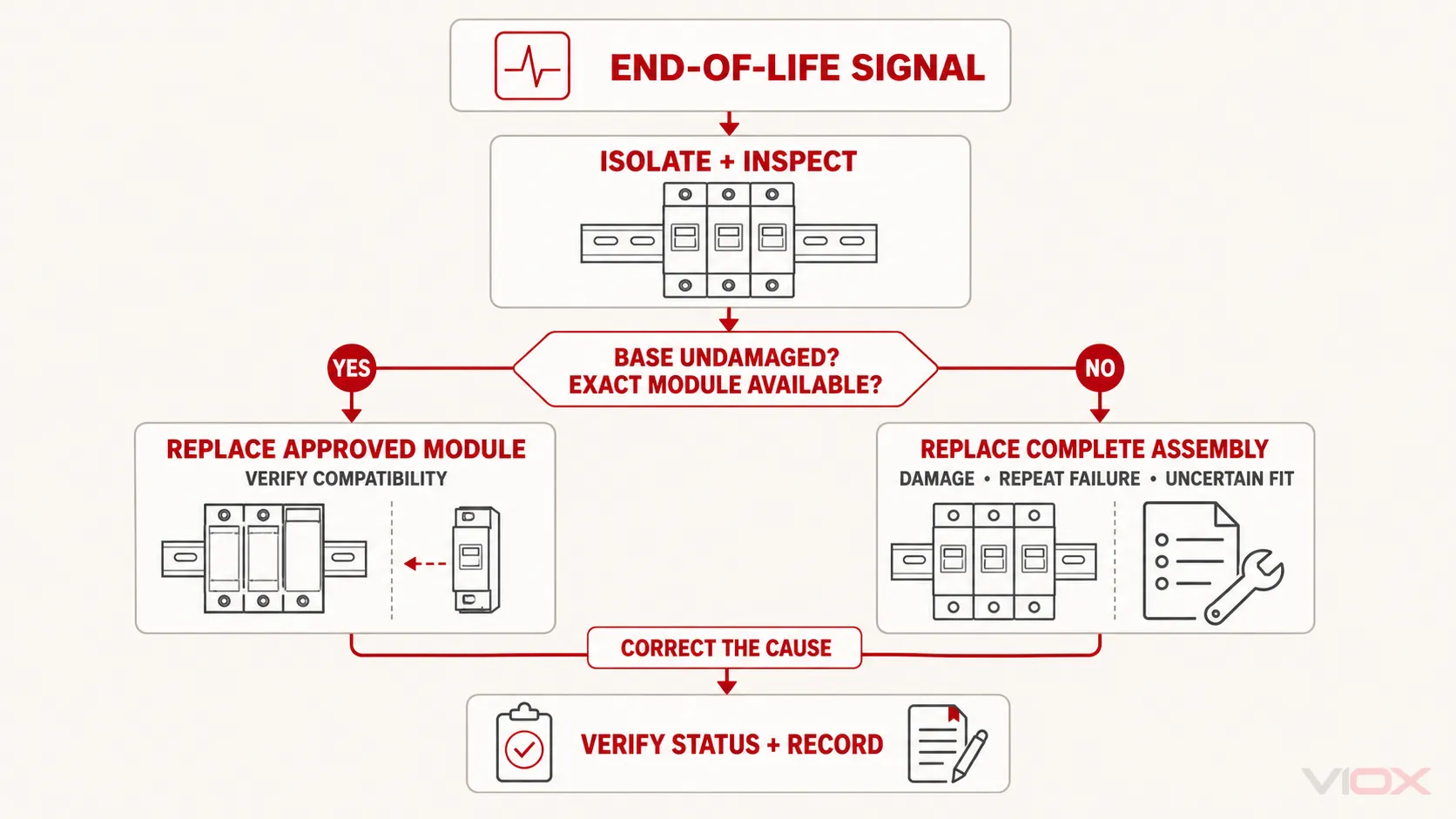

هل يجب استبدال الوحدة (Module) أم جهاز SPD بالكامل؟

الحالة	قد يكون استبدال الوحدة مناسباً عندما...	استبدل القاعدة أو المجموعة الكاملة عندما...
مؤشر نهاية العمر الافتراضي على قابس واحد	تسمح الشركة المصنعة باستبدال القابس، والقاعدة غير تالفة، والبديل هو مطابق معتمد تماماً	الطراز غير معياري (غير قابل للفك والتركيب)، أو التوافق غير مؤكد، أو أن القاعدة تظهر عليها أيضاً علامات تلف
دليل على وجود حرارة أو قوس كهربائي	لا تفترض أبداً أن قابس كهربائي جديد وحده كفيل بحل المشكلة	تظهر على نقاط التلامس، أو طرف توصيل، أو العزل، أو القاعدة، أو الموصلات المحيطة آثار حرارة، أو مسارات كربونية، أو تشوه، أو حدوث قوس كهربائي
تآكل أو تلوث	الحالة خارجية، وتم تصحيحها بالكامل، وجميع الأجزاء المتبقية تظل ضمن معايير الشركة المصنعة	تسربت الرطوبة أو التلوث أو التآكل إلى التجميعة أو أدت إلى إتلافها
فشل مبكر متكرر	فقط بعد تحديد السبب الجذري وتصحيحه	تم تطبيق التجميع بشكل غير صحيح، أو أن القاعدة مشكوك فيها، أو أن التصميم المُستبقى لا يمكنه تلبية متطلبات النظام الكهربائي
خرطوشة قديمة أو غير متوفرة	يوجد بديل حالي معتمد من الشركة المصنعة	لا توجد وحدة متوافقة مُتحقَّق منها أو أن الوثائق لا يمكنها إثبات التوافق
متعدد الأقطاب أو حدث مشترك	تخضع كل قطعة توصيل متأثرة والقاعدة المُستبقاة لمعايير الفحص الخاصة بالشركة المصنعة	قد تكون المكونات المتعددة، أو القاعدة المشتركة، أو نقاط التوصيل عن بُعد، أو العزل قد تضررت

إنشاء سجل صيانة لـ SPD قائم على الحالة

لا توجد فترة فحص عالمية مسؤولة تناسب كل منشأة. قم بتحديد وتيرة المراجعة من خلال تعليمات الشركة المصنعة، وبرنامج الصيانة الكهربائية للموقع، وأهمية الأصول، وشدة الظروف البيئية، والتعرض للصواعق وعمليات التحويل، والقواعد المحلية المعمول بها.

كحد أدنى، يجب أن يجعل سجل الأصول هذه الحقول قابلة للاسترجاع:

حقل السجل	Why it matters
الشركة المصنعة، والطراز، والقدرات المقننة، والمعيار المعمول به	يمنع الاستبدال غير الصحيح ويحافظ على أساس الاختيار الأصلي
اللوحة، والدائرة، ووضع الحماية، والحمل المحمي	يحدد نطاق الحماية والتبعات التشغيلية للأعطال
تواريخ التركيب والاستبدال	يؤسس للسجل التاريخي دون اعتبار العمر دليلاً على العمر المتبقي
الحالة المحلية وعن بُعد في كل مراجعة	يكشف عن تغييرات الحالة وأعطال الإشارات
أحداث الارتفاع المفاجئ في الجهد، والبرق، والتبديل، ومرفق الطاقة، والمولد	يساعد في الربط بين الأعطال المتزامنة أو المبكرة
نتائج فحص جودة الجهد أو الجهد العابر (TOV)	يمنع الاستبدال المتكرر الناتج عن حالة غير محلولة في النظام الكهربائي
الصور الفوتوغرافية والملاحظات المادية	يحافظ على أدلة التوصيلات، والتلوث، والحرارة، والحالة الميكانيكية
قطع الغيار والإجراء التصحيحي	يدعم إمكانية التتبع وتحليل السبب الجذري في المستقبل

بالنسبة للمواقع الحساسة، يمكن للإشارات عن بُعد تقليل الوقت الفاصل بين إبلاغ الـ SPD عن وجود عطل وبين علم الصيانة بذلك. وهذا لا يغني عن الفحص الخاص بالمنتج، أو التحقق من دائرة الإشارات، أو إجراء التحقيقات بعد إطلاق الإنذار.

حدد الـ SPD التالي بناءً على سهولة الصيانة - وليس بناءً على عدد سنوات مزعوم

عند استبدال أو إعادة تصميم تركيبات الـ SPD الصناعية، اطلب أدلة تطابق النظام:

• تطبيق التيار المتردد AC، أو التيار المستمر DC، أو التيار المستمر الكهروضوئي PV DC، أو الإشارات؛;
• الجهد الاسمي و Uc/MCOV للنظام ووضع الحماية؛;
• إقرارات مناسبة لجهد التجاوز المؤقت TOV ونطاق التطبيق؛;
• النوع أو فئة الاختبار المناسبة، و Up/VPR، و In، و Imax، و Iimp حيثما ينطبق؛;
• طوبولوجيا نظام التأريض المتوافقة وأنماط الحماية؛;
• إقرار تحمل القصر الكهربائي/التيار المطبق وتعليمات الحماية الاحتياطية؛;
• مؤشر حالة محلي واضح خاص بالطراز؛;
• إشارات عن بُعد حيثما تبرر الأهمية التشغيلية ذلك؛;
• وحدات استبدال متوافقة وموثقة وترميزها، إن كانت معيارية؛;
• تصنيفات بيئية مناسبة لموقع اللوحة؛;
• أوراق البيانات المتاحة، وتعليمات التركيب، وأدلة الاختبار/الاعتماد، وسجلات قطع الغيار.

لا تحول رقمًا كبيرًا من kA أو الجول إلى وعد بعمر افتراضي. إن جهاز حماية الطفرات (SPD) الصناعي القابل للصيانة هو الذي يتم تطبيق استخدامه بشكل صحيح، وتكون حالة فشله قابلة للملاحظة، ونطاق استبداله موثقًا، ويمكن التحقق من الأدلة عليه خلال فترة عمل لوحة التوزيع.

الأسئلة المتداولة

كم سنة يدوم جهاز SPD الصناعي؟

لا يوجد رقم عالمي ينطبق على ذلك. يعتمد العمر التشغيلي على التعرض للطفرات وارتفاع الجهد المؤقت (TOV)، واختيار الجهد، وتصميم المنتج، والتركيب، والبيئة، والتنسيق. استخدم مؤشر الحالة المحدد في الطراز، والفحص، وسجل الأحداث، وتعليمات الشركة المصنعة بدلاً من نطاق زمني عام.

هل يثبت مؤشر SPD الأخضر أن مقاومة أكسيد الفلز (MOV) لا تزال بكامل طاقتها؟

ليس بالضرورة. فهو يثبت فقط الحالة المحددة لذلك الطراز—غالبًا أن جهاز الفصل لم يعمل أو أن مسار الحماية المراقَب لا يزال متاحًا. وهو عادةً لا يحدد سعة الطفرة الأصلية أو المتبقية. تحقق من الدليل.

هل يمكن إعادة ضبط وحدة SPD حمراء اللون؟

عادةً ما تتطلب مؤشرات نهاية العمر المرتبطة بجهاز فصل داخلي تم تفعيله الاستبدال، وليس إعادة الضبط. تأكد من المعنى والإجراء المطلوب في تعليمات المنتج الدقيقة؛ لا تقم بتجاوز أو إصلاح وحدة حماية محكمة الغلق ما لم توفر الشركة المصنعة عملية معتمدة صراحةً.

هل يمكن للفني الكهربائي اختبار جهاز SPD باستخدام مقياس متعدد (multimeter)؟

قد يساعد الفحص البصري وفحوصات الاستمرارية أو نقاط التلامس المساعدة في تحديد أعطال معينة عندما تسمح الجهة المصنعة بذلك، ولكن اختبار المقياس المتعدد العادي لا يحاكي أداء النبضات المعياري ولا يثبت القدرة المتبقية لجهاز SPD كامل. استخدم التشخيصات الموثقة وطرق الاختبار المحكومة بشكل مناسب.

هل يجب استبدال كل وحدة عندما يتحول أحد الأقطاب إلى اللون الأحمر؟

ليس بالضرورة تلقائيًا. تعتمد الإجابة على تصميم التجميع، والحدث، وحالة القاعدة، وأنماط الحماية، وتعليمات الجهة المصنعة، وسياسة الصيانة في الموقع. استبدل الوحدة المشار إليها فقط عندما تجتاز المكونات المتبقية الفحص المطلوب ويتوفر الخرطوش المتوافق تمامًا. قد يبرر الحدث الشائع أو التلف أو الفشل المتكرر نطاق استبدال أوسع.

لماذا فشلت وحدة SPD الجديدة مرة أخرى؟

يشير الفشل المبكر المتكرر إلى مشكلة غير محلولة في التطبيق أو النظام الكهربائي. قم بالتحقق من Uc/MCOV، وTOV، والجهد الاسمي والفعلي، وطوبولوجيا التأريض، والتطبيق غير الصحيح لـ AC/DC/PV، والحماية الاحتياطية، والتمديدات، والبيئة، والحماية المنسقة قبل تركيب وحدة مطابقة أخرى.

قاعدة القرار النهائي

لا تستبدل جهاز SPD صناعي لمجرد أن جدولاً غير موثق يذكر أنه وصل إلى عمر معين، ولا تتركه في الخدمة لمجرد أن اللوحة لا تزال تعمل بالطاقة أو أن الجهاز يبدو طبيعيًا.

استخدم الحالة المحددة من قبل الجهة المصنعة، والحالة المادية، وملاءمة النظام الكهربائي، وسجل الأحداث، وأدلة التركيب للاختيار من بين أربعة إجراءات:

1. استمر في المراقبة عندما تكون الحالة طبيعية، يظل التطبيق صحيحاً، ولا تتطلب أي أضرار أو تعليمات خاصة بحدث ما اتخاذ إجراء.
2. تحقق أو استقصِ عندما يكون البيان غامضاً، أو تتعارض الإشارة عن بُعد مع الحالة المحلية، أو عند وقوع حدث مهم.
3. استبدل الوحدة المعتمدة عندما يعلن الطراز عن نهاية عمره الافتراضي مع بقاء القاعدة والتركيبات المتبقية صالحة للاستخدام.
4. استبدل التجميعة بالكامل وقم بتصحيح السبب عند وجود حرارة، أو تقوس كهربائي، أو تلوث، أو تلف في القاعدة، أو عدم توافق، أو فشل مبكر متكرر، أو سوء تطبيق في النظام.

لتقييم قطعة بديلة، قم بمراجعة عائلة منتجات VIOX SPD واطلب ورقة البيانات الدقيقة، ومعيار التطبيق، ومخطط ملامسات الحالة، وتعليمات الحماية الاحتياطية، وتوافق وحدات الاستبدال، وشهادات الاعتماد المطلوبة للنظام والسوق المستهدف.

المصادر التي تمت مراجعتها

• IEC 61643-01:2024 — أجهزة الحماية من ارتفاع الجهد (SPD) ذات الجهد المنخفض، الجزء 01: المتطلبات العامة وطرق الاختبار
• IEC 61643-11:2025 — أجهزة SPD المتصلة بأنظمة طاقة التيار المتردد AC ذات الجهد المنخفض
• IEC 61643-31:2018 — أجهزة الحماية من ارتفاع الجهد (SPD) للأنظمة الكهروضوئية
• معهد NEMA للحماية من ارتفاع الجهد — كيف تعمل أجهزة SPD وسيناريوهات نهاية العمر الافتراضي
• Littelfuse — دليل تصميم إضاءة LED، واختيار صمام التبادل المعدني (MOV) والحماية الحرارية
• Phoenix Contact — مثال على جهاز SPD ذو مقابس قابلة للاستبدال، ومؤشر حالة محلي، وإشارات عن بُعد
• DEHN — مراقبة حالة جهاز SPD والإشارات عن بُعد
