يرمز DTR عادةً إلى محول التوزيع (Distribution Transformer) في أنظمة الطاقة الكهربائية. يقوم محول التوزيع بإجراء تحويل الجهد النهائي بين شبكة التوزيع والجهد المغذي للمستخدمين النهائيين أو معدات الجهد المنخفض المحلية.
في شبكة نموذجية في الهند، قد يقوم DTR بخفض جهد مغذي مقداره 11 kV إلى نظام استخدام بجهد 415/240 V وتردد 50 Hz. هذا مثال شائع وليس تصنيفاً عالمياً: إذ تختلف جهود التوزيع، وترتيبات الأطوار، وسعات المحولات، والمعايير المطبقة حسب الشركة الخدمية والمشروع.
ماذا يعني DTR في نظام الطاقة؟
يعد DTR اختصاراً صناعياً وليس مبدأ عمل منفصلاً للمحول. لا تزال المعدة تعمل من خلال الحث الكهرومغناطيسي، حيث تنقل طاقة AC بين الملفات مع تغيير مستويات الجهد والتيار دون تغيير التردد.

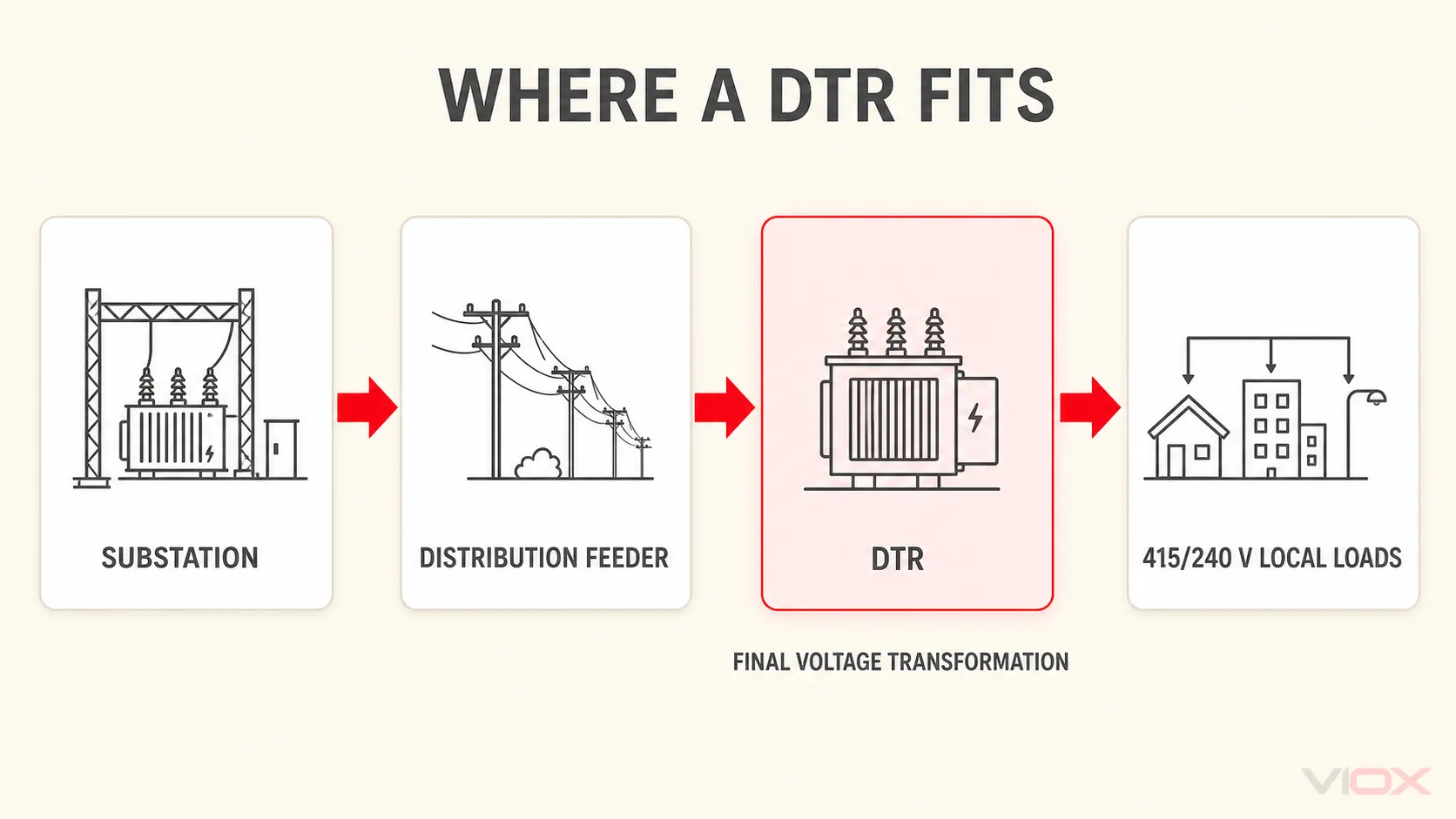

موقعه في النظام هو السمة المميزة له:
نظام التوليد والنقل
|
محطة فرعية / مغذي توزيع
|
محول التوزيع (DTR)
|
موزع الجهد المنخفض
|
المنازل، المباني، المتاجر أو الأحمال الصناعية المحلية
يصف مكتب المعايير الهندية محول التوزيع بأنه المحول الذي يوفر تحويل الجهد النهائي داخل دائرة التوزيع أو من تلك الدائرة إلى المستخدم النهائي أو التطبيق.
للاطلاع على مبدأ التشغيل الأساسي، اقرأ كيف يعمل المحول الكهربائي؟.
ما هي وظيفة محول التوزيع؟
يجب أن يؤدي محول التوزيع (DTR) عدة وظائف للنظام معاً:
- تحويل جهد المغذي إلى جهد الاستخدام المطلوب؛;
- توفير ترتيب الطور والمحايد المطلوب؛;
- تحمل حمل يتغير على مدار اليوم؛;
- تحديد انخفاض الجهد ضمن خصائص المعاوقة والتنظيم الخاصة به؛;
- مقاومة الإجهادات الحرارية والعازلة والميكانيكية العادية؛;
- الربط مع أنظمة الحماية والتأريض في المنبع والمصب.
لا يضمن تصنيف لوحة بيانات المحول أن التركيب بالكامل محمي بشكل صحيح. إذ تظل مهام تصميم النظام متمثلة في اختيار المصهر أو قاطع الدائرة، والحماية من زيادة التيار، والتأريض، وتحديد أحجام الموصلات، ومستوى العطل، وتيار البدء، والتنسيق مع شبكة المرافق.
محول التوزيع (DTR) مقابل محول الطاقة
تستخدم محولات التوزيع ومحولات الطاقة نفس المبادئ الكهرومغناطيسية الأساسية. وأكثر الفوارق فائدة هو وظيفة النظام, ، وليس حد السعة التعسفي.
| نقطة المقارنة | محول توزيع | محول القدرة |
|---|---|---|
| دور النظام الرئيسي | تحويل الجهد النهائي بالقرب من المستخدمين النهائيين أو الأحمال المحلية | نقل كميات كبيرة بين التوليد والنقل والمحطات الفرعية الرئيسية |
| نمط التحميل النموذجي | مُغذى باستمرار مع تباين يومي كبير في الحمل | غالبًا ما يتم التخطيط له بناءً على تحميل نظام النقل الكلي وتوزيع الشبكة |
| التركيز على التصميم | كفاءة العمل طوال اليوم، وفقدان الحمل اللاحملي، وتنظيم الجهد، وظروف التركيب المحلية | نقل القدرة العالية، وموثوقية النظام، والتحكم في الشبكة، ومهام المحطات الفرعية الرئيسية |
| التركيب النموذجي | محطة فرعية مركبة على عمود، أو مركبة على قاعدة، أو مركبة على الأرض، أو داخلية، أو خارجية | الشبكة، أو محطة التوليد، أو النقل، أو محطة فرعية صناعية كبيرة |
| هل التصنيف وحده يحدد الفئة؟ | لا | لا |
يمكن للمصطلحات أن تتداخل عند الحدود. تحدد مواصفات المشروع، وممارسات المرافق، والمعايير المعمول بها التصنيف. لا تصنف المحولات بناءً على kVA أو MVA فقط.
أنواع DTR الشائعة
حسب ترتيب الأوجه
- محول توزيع (DTR) أحادي الوجه: غالبًا ما تغذي حملاً محلياً أصغر أو تشكل جزءاً من مجموعة، وذلك حسب ممارسات شركة المرافق.
- محول التوزيع ثلاثي الأطوار (DTR): يغذي شبكة جهد منخفض ثلاثية الأطوار وأحمالاً أحادية الطور موزعة عبر أطواره.
حسب العزل ووسط التبريد
- المحول المغمور في سائل: يستخدم الزيت المعدني أو أي سائل عازل محدد آخر للعزل ونقل الحرارة.
- المحول الجاف: يستخدم عزلاً صلباً وهواءً أو أي نظام تبريد معلن آخر، وغالباً ما يتم اختياره عندما تحكم اعتبارات الحريق الداخلي أو البيئة أو الصيانة.
حسب التركيب
- مثبت على عمود؛;
- مثبت على قاعدة خرسانية أو مثبت على الأرض؛;
- تركيب في كشك أو محطة تحويل مدمجة؛;
- تركيب داخل غرفة محولات داخلية.
لكل نوع متطلبات مختلفة فيما يتعلق بالغلاف، والوصول، والتهوية، والحريق، والبيئة، وإنهاء الكابلات، والحماية. مقارنة VIOX لـ المحولات الجافة والمحولات المغمورة بالزيت توضح قرار الاختيار المنفصل ذلك.
تصنيف DTR ومعادلة التيار
يتم تصنيف محولات التوزيع عادةً بوحدة kVA لأن أحمال الملفات والقلب تعتمد على الجهد والتيار، بينما يحدد الحمل الموصل معامل القدرة.
بالنسبة لمحول ثلاثي الأطوار متزن:
I = kVA × 1,000 / (sqrt(3) × V_L-L)بالنسبة لمحول أحادي الطور:

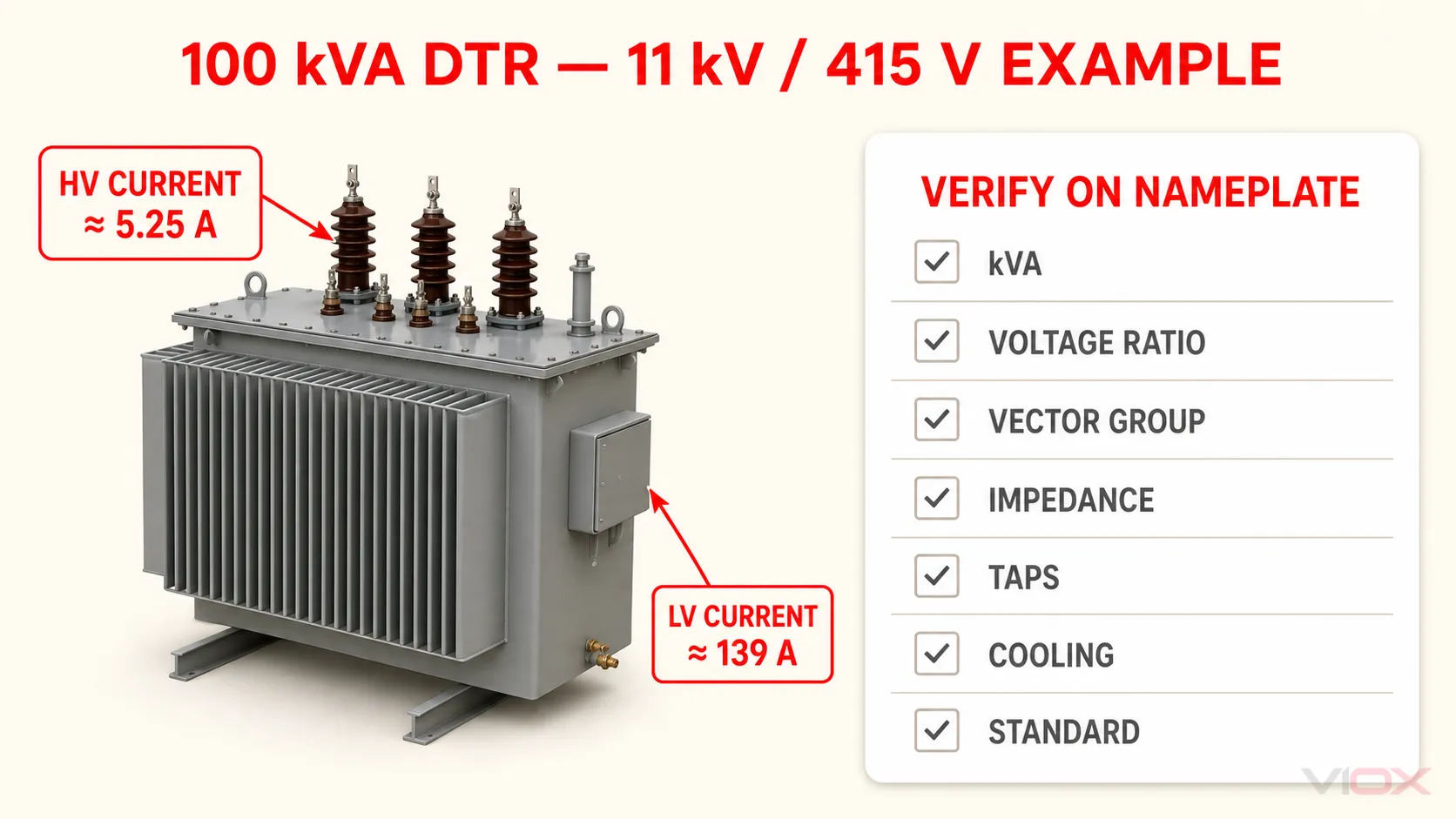

I = kVA × 1,000 / Vمثال توضيحي: محول توزيع ثلاثي الأطوار 100 kVA، بجهد 11 kV/415 V
تيار ملف الجهد العالي التقريبي:
I_HV = 100,000 / (sqrt(3) × 11,000)
I_HV ≈ 5.25 Aتيار ملف الجهد المنخفض التقريبي:
I_LV = 100,000 / (sqrt(3) × 415)
I_LV ≈ 139 A
هذه حسابات لتيار الخط عند الحمل الكامل بناءً على التصنيفات الاسمية. وهي ليست إعدادات حماية. يجب أيضاً تقييم تيار البدء للمحول، والحمل المسموح به، والظروف المحيطة، والتبريد، والمعاوقة، والتوافقيات، وقواعد الموصلات، ومتطلبات التنسيق.
لمزيد من التفاصيل حول سبب استخدام المحولات لتصنيفات القدرة الظاهرية، راجع فهم قيمة kVA للمحولات الكهربائية.
كيفية قراءة لوحة بيانات محول التوزيع (DTR)
تحقق على الأقل من الحقول التالية:
| عنصر لوحة البيانات | Why it matters |
|---|---|
| القدرة المقننة بـ kVA | تحدد قدرة الملفات الظاهرية في ظل الظروف المعلنة |
| الجهد المقنن للجهد العالي HV والجهد المنخفض LV | يحدد توافق النظام والتيار المقنن In |
| الطور والتردد | يجب أن يتوافق مع الشبكة |
| مجموعة المتجهات (Vector group) | يحدد توصيلة الملفات وإزاحة الطور |
| نسبة المعاوقة المئوية | يؤثر على تنظيم الجهد وتيار القصر الكهربائي المتوقع |
| نطاق التبديل | يوضح ضبط نسبة الجهد المتاحة |
| تسمية التبريد | يحدد طريقة إزالة الحرارة المعلنة |
| مستوى العزل | يدعم التنسيق العازل مع النظام الكهربائي |
| حدود ارتفاع درجة الحرارة | اربط التحميل بالتصميم الحراري وظروف الخدمة |
| فاقد اللاحمل وفاقد التحميل | تؤثر على أداء الطاقة اليومي بالكامل وتقييم المشتريات |
| المعيار المطبق | يحدد إطار التصميم والاختبار المُعلن |
لا تستنتج البيانات المفقودة من محول آخر له نفس قدرة kVA. فقد تختلف الجهد، والمعاوقة، والفواقد، ومجموعة المتجهات، ومستوى العزل، وظروف الخدمة بشكل جوهري.
المعايير المُشار إليها عادةً للمحولات التوزيعية (DTRs)
يعتمد المعيار المطبق على السوق، وتصميم المحول، ومواصفات الشراء.
- إن سلسلة IEC 60076 يوفر الإطار الدولي لمحولات الطاقة والمتطلبات ذات الصلة.
- في الهند، سلسلة IS 1180 تتناول محولات التوزيع؛ وتحدد إرشادات BIS الجزء 1 لمحولات التوزيع المغمورة بزيت معدني والجزء 2 للتصميمات المغمورة بسائل إستر طبيعي/اصطناعي.
- قد تضيف مواصفات المرافق متطلبات رسملة الفقد، والكفاءة، والتجهيزات، والحماية، والأبعاد، والقياس، والفحص.
يجب التحقق من أي إشارة إلى “IEC 60076” أو “IS 1180” مقابل الجزء المعمول به، والإصدار، والتعديلات، ونوع المحول، ومواصفات المشتري. لا تدعِ الامتثال بناءً على رقم العائلة وحده.
ما يجب تضمينه في مواصفات محول التوزيع (DTR)
يجب أن يوضح طلب عرض الأسعار العملي ما يلي:
- القدرة المقننة بـ kVA؛;
- الجهد الابتدائي والثانوي وأقصى جهد للنظام؛;
- الأطوار، التردد، مجموعة التوصيل (vector group)، ومتطلبات المحايد؛;
- نسبة الممانعة ونطاق مغير الجهد (tap range)؛;
- التركيب المغمور في سائل أو النوع الجاف وطريقة التبريد؛;
- التركيب الداخلي/الخارجي، أو على عمود/قاعدة/غرفة، ودرجة الحرارة المحيطة، والارتفاع عن سطح البحر؛;
- متطلبات الفقد، الكفاءة، الصوت، والارتفاع في درجة الحرارة؛;
- مستويات العزل، بيئة الجهد العابر (surge)، وترتيبات التأريض؛;
- الملحقات، وأطراف التوصيل، وصناديق الكابلات، وواجهات المراقبة والحماية؛;
- المعايير المعمول بها، والاختبارات، والوثائق، ومتطلبات الفحص.
أسئلة شائعة
هل DTR هو نفسه المحول الكهربائي (power transformer)؟
محول التوزيع DTR هو محول يُستخدم لوظيفة التوزيع، وتحديداً لتحويل الجهد النهائي بالقرب من المستخدمين النهائيين. مصطلح “المحول الكهربائي” أعم وغالباً ما يرتبط بنقل الطاقة الضخم. يعتمد الحد الفاصل بينهما على التطبيق والمواصفات، وليس فقط على القدرة.
ما هو خرج DTR؟
يعتمد الخرج على الشبكة. في الهند، يُعد 415/240 V خرج جهد منخفض شائعاً من محول توزيع بجهد 11 kV، ولكن تُستخدم نسب أخرى في جميع أنحاء العالم.
لماذا يتم تصنيف DTR بوحدة kVA؟
يجب أن يتحمل قلبه وملفاته الجهد والتيار بشكل مستقل عن معامل القدرة للحمل المتصل. لذلك، تُعد القدرة الظاهرية بوحدة kVA هي أساس التصنيف المناسب.
التعريف النهائي
تعني DTR محول التوزيع في مصطلحات توزيع الطاقة الكهربائية. وهو يقوم بالتحويل النهائي للجهد من مغذي التوزيع إلى شبكة الاستخدام المحلية. يتطلب الاختيار الصحيح أكثر من مجرد kVA: تحقق من نسبة الجهد، والمرحلة ومجموعة المتجهات، والمعاوقة، والمبدلات (taps)، والفواقد، والتبريد، والعزل، وبيئة التركيب، وواجهات الحماية، والمعيار المطبق.
