ما هو حجم جهاز الحماية من زيادة التيار الذي تحتاجه لخدمة كهربائية بقدرة 200 A؟

لا تحدد الخدمة الكهربائية بقدرة 200 A تصنيف kA لجهاز الحماية من زيادة التيار (SPD) الخاص بالمنزل بالكامل. تصف علامة 200 A مقدار تيار الحمل المستمر الذي صُممت معدات الخدمة لحمله. يتم توصيل جهاز SPD على التوازي ويستجيب للجهد الزائد العابر قصير المدة؛ فهو ليس جهازاً يحمل حملاً بقدرة 200 A.

بالنسبة لمنزل نموذجي في أمريكا الشمالية بنظام 120/240 V أحادي الطور منقسم، اختر جهاز SPD مدرجاً من النوع Type 1 أو Type 2 من خلال التحقق من موقع التركيب، والجهد الاسمي للنظام، وأنماط الحماية، والحد الأقصى لجهد التشغيل المستمر (MCOV)، وتصنيف حماية الجهد (VPR)، وتيار التفريغ الاسمي (In)، وتصنيف تيار القصر الكهربائي (SCCR)، وسعة تيار زيادة الجهد المعلنة من قبل الشركة المصنعة، وتوافق اللوحة، وتعليمات التوصيل، ومؤشر حالة الحماية. لا توجد معادلة يمكن الدفاع عنها تحول “خدمة 200 A” إلى “60 kA” أو “80 kA” أو أي تصنيف عالمي آخر لجهاز SPD.

حدود الاختيار: يحدد تصنيف الخدمة سياق اللوحة. وتحدد ورقة البيانات وتعليمات التركيب الخاصة بجهاز SPD ما إذا كان جهاز معين مناسباً أم لا.

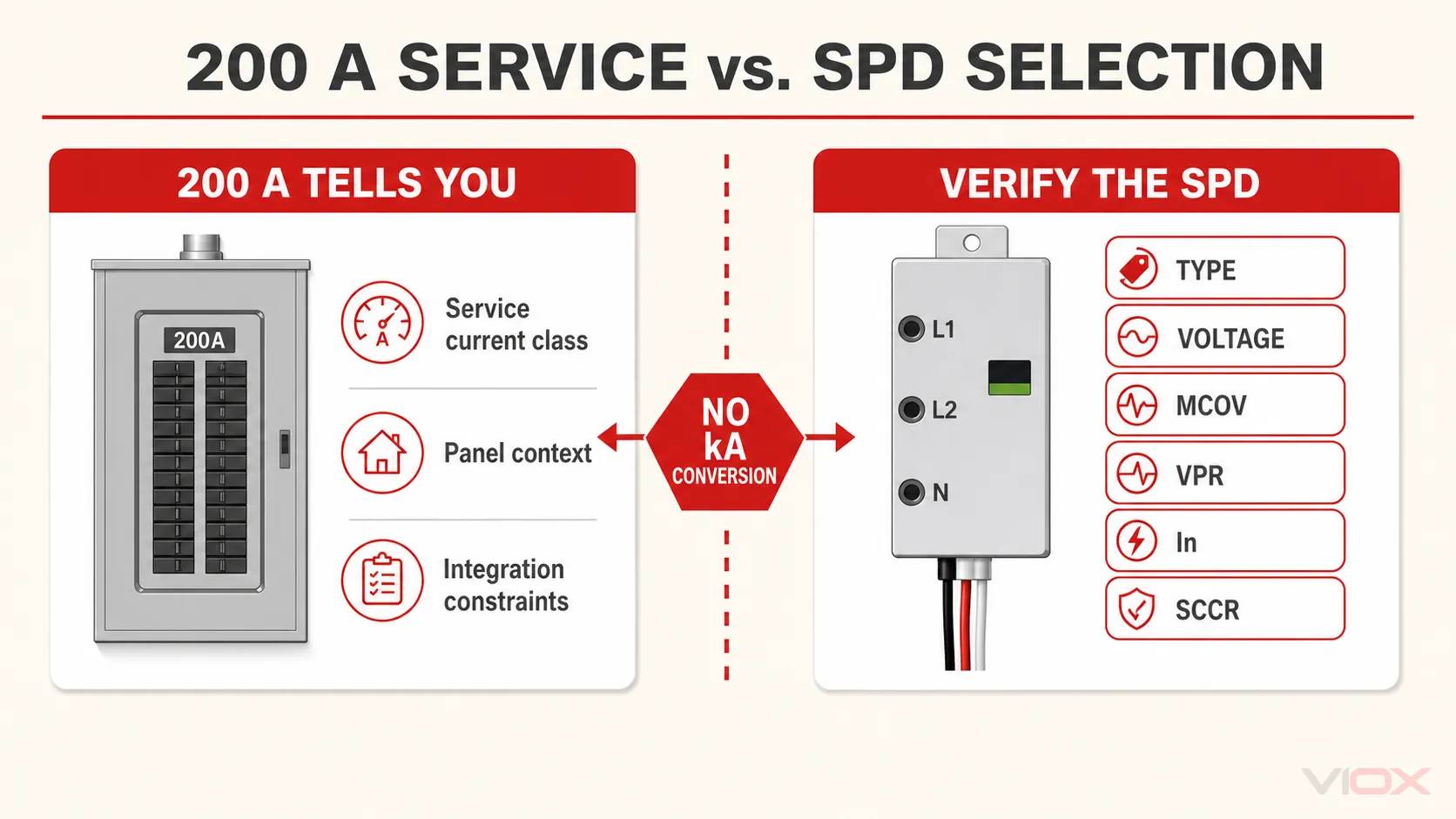

ما تخبرك به علامة 200 Amp—وما لا تخبرك به

أسرع طريقة لتجنب خطأ في تحديد الحجم هي الفصل بين تصنيفي تيار مختلفين.

تصنيف الخدمة 200 A يخبرك بـ	إنه لا يخبرك بـ
فئة التيار المستمر لمعدات الخدمة	مقدار الاندفاع العابر التالي
تكوين اللوحة أو الخدمة التي يجب دمج جهاز SPD فيها	سعة تيار الاندفاع المطلوبة لجهاز SPD بوحدة kA
أنه يجب التحقق من توافق اللوحة، والمساحات المتاحة، وطريقة التوصيل	قيمة MCOV أو VPR أو In أو SCCR الصحيحة بحد ذاتها
أن تيار القصر المتاح وتصنيفات المعدات مهمة عند نقطة التركيب	أن جهاز SPD يجب أن يحمل ملصقاً بـ “200 A”
التركيب عبارة عن أعمال خدمة/لوحات تتطلب تعليمات دقيقة ومراجعة الأكواد المحلية	أن المنزل الأكبر أو الأجهزة الإلكترونية الأكثر تكلفة تحتاج تلقائياً إلى مقدار إضافي محدد من kA

هذا التمييز مهم لأن جهازي SPD مدرجين يمكن أن يكون كلاهما مخصصاً لأنظمة سكنية بجهد 120/240 V ومع ذلك يحملان إعلانات مختلفة لـ VPR و In و SCCR وتيار الاندفاع والتركيب والتوافق. الاختيار الصحيح هو الجهاز الذي تتناسب تصنيفاته الكاملة وتعليماته مع التركيب الفعلي، وليس الجهاز صاحب أكبر رقم رئيسي.

استخدم سير عمل المدخلات إلى المواصفات هذا

1. تأكد من النظام الكهربائي - وليس فقط “200 أمبير”

سجل بيانات النظام الموجودة على لوحة الاسم قبل مقارنة المنتجات:

• الجهد الاسمي: عادةً 120/240 V AC للمنازل الأمريكية المخصصة لعائلة واحدة؛;
• الطور والموصلات: عادةً طور أحادي، ونظام ثلاثي الأسلاك منقسم الطور؛;
• معدات الخدمة والشركة المصنعة/طراز اللوحة؛;
• التركيب الداخلي أو الخارجي؛;
• موضع التركيب المتاح والمساحة المادية؛;
• موقع توصيلات المحايد وتأريض المعدات؛;
• معلومات تيار القصر المتاحة، عند معرفتها.

لا تفترض أن كل تركيب بقدرة 200 A له نفس الجهد، أو الطوبولوجيا، أو هيكل اللوحة، أو بيئة تيار القصر. إذا لم يكن الموقع منزلاً بنظام 120/240 V منقسم الطور، فإن هذه المقالة ليست المرجع النهائي للاختيار.

2. اختر نوع SPD حسب الموقع والتصنيف

بموجب نظام UL، يحدد النوع 1 والنوع 2 فئات التركيب، وليس مجرد درجات “أقوى” و “أضعف”.

سؤال الاختيار	النوع الأول	النوع الثاني
الموقع المسموح به النموذجي	على جانب المصدر أو جانب الحمل من فاصل الخدمة، كما هو مدرج وموضح في التعليمات	على جانب الحمل من جهاز التيار الزائد للخدمة
جهاز تيار زائد منفصل في المنبع	اتبع التصنيف والتعليمات بدقة	غالباً ما يتم توصيله من خلال قاطع محدد أو طريقة أخرى؛ اتبع التعليمات بدقة
ما يجب التحقق منه	الملاءمة للخدمة/الموقع المحدد والمعدات	توافق اللوحة، وتوصيل الفرع، ومتطلبات قاطع الدائرة، ومسار الموصلات

لا تستنتج طريقة التركيب من النوع (Type) وحده. فقد يكون لجهاز SPD من النوع القابل للتوصيل (plug-on)، أو جهاز SPD مثبت خارجياً، أو جهاز SPD مدمج في معدات الخدمة متطلبات توافق وتوصيل مختلفة حتى عند تشابه تصنيف النوع الخاص بها. راجع التفاصيل دليل SPD من النوع 1 مقابل النوع 2 مقابل النوع 3 لحدود الفئة.

حيثما يتطلب الكود الكهربائي المعتمد الحماية من الاندفاعات الكهربائية، فإن الإصدار الذي تفرضه السلطة المحلية المختصة (AHJ) هو الذي يسري. في الولايات المتحدة، تختلف متطلبات NEC وتواريخ اعتمادها حسب الولاية القضائية؛ لذا يجب على الكهربائي أو مراجع المخططات التأكد من الإصدار المطبق وقاعدة الموقع.

3. مطابقة الجهد الاسمي، و MCOV، وأنماط الحماية

توافق الجهد شرط أساسي، وليس تفضيلاً اختيارياً.

• جهد النظام الاسمي يجب أن تتطابق مع تكوين الخدمة الفعلي المذكور من قبل الشركة المصنعة.
• MCOV هو أقصى جهد RMS مستمر يمكن تطبيقه على وضع الحماية دون التسبب في عمل الـ SPD بشكل غير صحيح أو تقادم عمره قبل الأوان. قارن الـ MCOV وضعاً بوضع؛ ولا تختره بناءً على ملصق “200 A”.
• أوضاع الحماية حدد أزواج الموصلات التي يتم توصيل مكونات الحماية عبرها، مثل الخط إلى المحايد (L-N)، أو الخط إلى الخط (L-L)، أو الخط إلى الأرضي (L-G)، أو المحايد إلى الأرضي (N-G). تعتمد الأوضاع المطلوبة والمتاحة على تصميم المنتج وسياق التركيب.

المنتج المعلن عنه بجهد “240 V” ليس صحيحاً تلقائياً لكل لوحة أحادية الطور بجهد 120/240 V. تأكد من تسمية النظام الكاملة، والموصلات، والأوضاع، ومخطط التوصيل في ورقة البيانات والتعليمات الدقيقة.

4. قارن الـ VPR حسب نفس وضع الحماية

تصنيف حماية الجهد (VPR) هو قيمة قياسية مسجلة تُستخدم لمقارنة جهد التحديد المقاس لأجهزة الـ SPD وفقاً للمعيار UL 1449 تحت ظروف اختبار محددة. قارن:

• نفس جهد النظام الاسمي؛;
• نفس وضع الحماية؛;
• نفس فئة المنتج والموقع المقصود؛;
• القيم الواردة من وثائق الشركة المصنعة الحالية أو وثائق الاعتماد.

يمكن أن يكون تصنيف VPR الأقل مفيداً عند استيفاء جميع متطلبات التطبيق الأخرى، ولكن لا توجد قاعدة عامة “400 V أو أقل” لكل نمط ولكل منتج منزلي بجهد 120/240 V. تُظهر المنتجات المدرجة فعلياً قيم VPR مختلفة حسب النمط. كما يؤثر طول موصل التركيب ومساره على الجهد الذي تتعرض له المعدات المحمية فعلياً، لذا فإن تصنيف VPR المفضل على لوحة البيانات لا يمكنه التعويض عن مسار توصيل سيء.

5. اقرأ In و SCCR و kA كإعلانات مختلفة

تجيب هذه التصنيفات على أسئلة مختلفة:

حقل ورقة البيانات	ما يخبرك به	ما لا تخبرك به
In — تيار التفريغ الاسمي	إعلان تيار اختبار/تشغيل معياري مرتبط بإدراج SPD	سعة التيار لخدمة المنزل أو الحد الأقصى لمطالبة زيادة التيار في حدث واحد
SCCR — تصنيف تيار القصر الكهربائي	مدى ملاءمة جهاز حماية التيار المندفع (SPD) لتيار العطل في ظل ظروف التركيب المحددة له	سعة الحماية من التيار المندفع أو VPR
سعة التيار المندفع / أقصى تيار مندفع (kA)	أقصى قدرة تحمل للتيار المندفع معلنة من قبل الشركة المصنعة، مع ضرورة قراءة الأساس ونمط/طور التشغيل بعناية	مستوى حماية عالمي، أو تيار العطل المتاح، أو قيمة محسوبة من 200 A
VPR	فئة جهد التحديد المقاس والمعياري حسب النمط	سعة الطاقة، أو سعة التيار التشغيلية، أو جهد التمرير المثبت مع توجيه عشوائي للكابلات
MCOV	الجهد المستمر الذي يمكن لنمط الحماية تحمله	تيار الخدمة الاسمي أو تصنيف القصر الكهربائي

تحدد UL Solutions جهد النظام الاسمي و SCCR كاختيارات أمان رئيسية، وتحدد In و MCOV و VPR كاختيارات أداء/حماية رئيسية. ولهذا السبب فإن الاختيار القائم فقط على أكبر رقم kA يعتبر غير مكتمل. للحصول على شرح أعمق لمصطلحات تيار التفريغ عبر الأسواق، استخدم دليل تحديد حجم تصنيف kA الخاص بـ SPD و دليل ورقة بيانات SPD.

6. تحقق من SCCR مقابل نقطة التركيب

يجب أن يكون تصنيف SCCR الخاص بـ SPD مناسباً لتيار القصر الكهربائي المتاح عند نقطة التركيب وفقاً للشروط المذكورة في قائمة بياناته وتعليماته. لا تخلط بين:

• 200 أمبير, ، تصنيف التيار المستمر لمعدات الخدمة؛;
• تيار العطل المتاح, ، قيمة القصر الكهربائي المحتملة الخاصة بالموقع؛;
• SCCR, ، مدى ملاءمة الـ SPD للقصر الكهربائي الموضح؛;
• تيار الاندفاع بوحدة kA, ، إقرار بالأداء العابر.

قد تستخدم جميع هذه القيم الأمبير أو الكيلو أمبير، لكنها ليست قابلة للتبادل. إذا لم يتم توثيق تيار العطل المتاح، فيجب على الكهربائي أو المهندس تحديد طريقة التحقق المناسبة بدلاً من افتراض أن رقم تيار الاندفاع العالي يغطي متطلبات القصر الكهربائي.

7. تحقق من توافق اللوحة وطريقة التوصيل الدقيقة

قبل الشراء، احصل على تعليمات التركيب الخاصة برقم الكتالوج الدقيق وتحقق من:

• ما إذا كان الجهاز مسموحاً به داخل اللوحة المحددة أو بجوارها؛;
• ما إذا كان يركب بالضغط (plug-on)، أو مدمجاً داخلياً، أو متصلاً خارجياً؛;
• سواء كانت الشركة المصنعة تحدد قاطع دائرة مخصصاً، أو مصهراً، أو طريقة توصيل أخرى؛;
• عائلة قاطع الدائرة المسموح بها وموقعه، إن وجد؛;
• حجم الموصل، وطرف التوصيل، وعزم الدوران، وتعليمات التمديد؛;
• مدى ملاءمة الحاوية للاستخدام الداخلي/الخارجي؛;
• أي قيود أو شروط مرتبطة بقيمة SCCR المذكورة؛;
• ما إذا كانت جميع مؤشرات حالة الحماية المطلوبة تظل مرئية.

لا تختر أبداً قيمة قاطع دائرة عامة بناءً على قاعدة تقريبية عبر الإنترنت. يأتي التوصيل الصحيح وترتيب الحماية من التيار الزائد من وثائق SPD ولوحة التوزيع الدقيقة. الدليل المنفصل هل يمكنني توصيل جهاز حماية التيار الزائد إلى قاطع كهربائي موجود؟ يشرح حدود الاعتماد دون أن يغني عن تعليمات الطراز.

تعامل مع توجيه الأسلاك ومؤشر الحالة كمعايير اختيار

تنصح UL Solutions بجعل موصلات SPD قصيرة قدر الإمكان وتجنب الانحناءات بزاوية 90 درجة حيثما كان ذلك عملياً. قد يكون المنتج الذي لا يمكن تركيبه بالقرب من نقطة التوصيل المقصودة خياراً أسوأ للنظام مقارنة بجهاز ذي تصميم مختلف يوفر مساراً أقصر وأكثر استقامة.

تحقق أيضاً من كيفية إبلاغ المنتج عن فقدان الحماية. اعتماداً على الطراز، قد يكون ذلك عبر مؤشر ميكانيكي، أو LED، أو إنذار مسموع، أو تلامس عن بُعد، أو مزيج منها. يجب أن تكون طريقة الإشارة قابلة للملاحظة ومدرجة في خطة فحص صاحب المنزل. إن “استمرار الطاقة” لا يثبت أن جهاز SPD لا يزال يعمل.

لتخطيط التركيب—وليس للأعمال اليدوية (DIY)—راجع دليل توصيلات SPD. يمكن أن يؤدي العمل داخل معدات الخدمة إلى تعريض الأفراد لجهد كهربائي مميت ومخاطر القوس الكهربائي؛ يجب أن يتم التركيب بواسطة أشخاص مؤهلين يتبعون التعليمات الدقيقة والقواعد المحلية.

مقارنة ورقة عمل: لماذا لا توجد إجابة عالمية لـ 200 A و kA

ضع في اعتبارك مثالين منشورين من الشركة المصنعة لتطبيقات سكنية بجهد 120/240 V:

الحقل المنشور	مثال Siemens QSPD2A035B	مثال Eaton BRPSURGE
النظام	120/240 V، أحادي الطور، 3 أسلاك	120/240 V، أحادي الطور منقسم
النوع	النوع 1؛ مناسب أيضاً لتطبيقات النوع 2 وفقاً للتعليمات	النوع الثاني
إعلان تيار الاندفاع	35 kA	18 kA لكل طور
في	20 كيلو أمبير	3 كيلو أمبير
تصنيف SCCR المنشور	تصنيف النظام 22 kA	10 كيلو أمبير
تصنيف VPR المنشور	700 V L-N/L-G	500 V
اندماج	لوحات توزيع الأحمال المتوافقة مع Siemens QP، مع وجود استثناءات مدرجة	منتج عائلة لوحات Eaton BR

هذا الجدول ليس توصية، ويجب التحقق من القيم مقابل المستندات الدقيقة الحالية قبل الاستخدام. الغرض منه هو توضيح مبدأ الاختيار: كلا المنتجين مقدمان لأنظمة سكنية بجهد 120/240 V، ومع ذلك تختلف إقراراتهما وشروط توافقهما. عبارة “اللوحة 200 A” لا تحدد أياً منهما ولا تنشئ متطلبات kA عالمية ثالثة.

القرار الورقي الصحيح هو:

1. ارفض أي جهاز لا يتوافق مع النظام، أو موقع التركيب، أو القائمة، أو اللوحة، أو متطلبات SCCR؛;
2. قارن VPR حسب النمط ذي الصلة وتحقق من MCOV و In؛;
3. قارن إعلانات الشركة المصنعة لتيار الاندفاع على نفس الأساس فقط—لكل نمط، أو لكل طور، أو إجمالي، حيث يمكن أن تختلف الصياغة؛;
4. اختر ترتيب تركيب يدعم مسار توصيل قصير ومباشر؛;
5. تأكد من مؤشر الحالة وإجراءات الاستبدال؛;
6. دع القائم بالتركيب المؤهل والسلطة المختصة (AHJ) يحلون متطلبات التركيب الخاصة بالموقع.

الحماية الشاملة للمنزل هي طبقة واحدة

يحمي جهاز SPD على مستوى الخدمة أو اللوحة مسار الطاقة في ذلك الموقع. وهو لا يلغي مسارات الدخول الأخرى. قد تحتاج خطوط الاتصالات، والمحورية، والهوائيات، والتحكم، والبوابات، والخطوط الخارجية، وغيرها من الخطوط الموصلة إلى حماية وتأريض مناسب للواجهة. يمكن للمعدات الحساسة التي يتم توصيلها بالقابس استخدام حماية معتمدة عند نقطة الاستخدام كجزء من استراتيجية منسقة.

قراءة واقي التموجات الكهربائية للمنزل بالكامل مقابل مشترك الكهرباء للحد الفاصل بين الحماية على مستوى اللوحة والحماية عند نقطة الاستخدام. لا ينبغي تسويق أي من الطبقتين كحماية مضمونة ضد كل حدث، بما في ذلك الصواعق المباشرة.

قائمة مراجعة مواصفات SPD بقدرة 200 Amp جاهزة للنسخ

استخدم هذه القائمة كنموذج للمشتريات ومراجعة الكهربائي. لا تملأ الحقول غير المعروفة بناءً على افتراضات.

المدخلات أو الأدلة المطلوبة	إدخال المشروع
تصنيف معدات الخدمة	200 أمبير
النظام الاسمي	___ V، ___ طور، ___ سلك
الشركة المصنعة للوحة/الخدمة والطراز	___
موقع SPD المقصود	معدات الخدمة / مجاور مباشرة / لوحة جانب الحمل / أخرى: ___
نوع UL SPD المطلوب لهذا الموقع	النوع ___
رقم كتالوج SPD الدقيق	___
الجهد الاسمي/النظام المدرج	___
أوضاع الحماية	L-N ___; L-L ___; L-G ___; N-G ___
أقصى جهد تشغيل مستمر (MCOV) حسب النمط المطبق	___
تصنيف حماية الجهد (VPR) حسب النمط المطبق	___
في	___ kA
إقرار الشركة المصنعة لتيار الاندفاع والأساس المعتمد	___ kA لكل نمط / لكل طور / أخرى: ___
تصنيف تيار القصر (SCCR) الخاص بـ SPD وظروف التركيب المحددة	___ kA
تيار العطل المتاح عند نقطة التركيب	___ kA؛ المصدر/التاريخ: ___
إثبات توافق اللوحة	ورقة البيانات/صفحة التعليمات: ___
طريقة التوصيل/جهاز حماية التيار الزائد (OCPD) المطلوبة	مرجع التعليمات الدقيق: ___
مسار الموصل المخطط له	تمت مراجعة الطول/الانحناءات: نعم / لا
مؤشر حالة الحماية	مؤشر LED / علامة / إنذار / عن بُعد / أخرى: ___
تصنيف الغلاف/البيئة مناسب	نعم / لا؛ الإثبات: ___
إصدار الكود المحلي ومراجعة السلطة المختصة (AHJ)	___
تمت مراجعة الحماية في اتجاه التيار/مدخل الخدمة الآخر	نعم / لا

إذا لم يتمكن المورد من تقديم التصنيفات المحددة، ومعلومات الإدراج، والتعليمات الدقيقة، وأدلة التوافق اللازمة لإكمال هذا الجدول، فإن المنتج غير جاهز للاعتماد.

الأسئلة المتداولة

هل تحتاج لوحة بقدرة 200 A إلى جهاز حماية من اندفاع التيار بقدرة 200 A؟

لا. يتم توصيل جهاز SPD الخاص بالمنزل بالكامل عادةً على التوازي ولا يتم اختياره ليتحمل حمل اللوحة المستمر البالغ 200 A. يتم اختياره بناءً على جهد النظام، والنوع/الموقع، وأنماط الحماية، وMCOV، وVPR، وIn، وSCCR، وإقرار الشركة المصنعة لتيار الاندفاع، وتوافق اللوحة، وتعليمات التركيب.

هل 80 kA كافية لخدمة 200 أمبير؟

لا يمكن لتصنيف الخدمة 200 A الإجابة على هذا السؤال. تحقق أولاً من القائمة الكاملة، والجهد، والأنماط، و MCOV، و VPR، و In، و SCCR، وطريقة التركيب، وكيفية تعريف الشركة المصنعة لقيمة 80 kA. إن إعلان قيمة kA أكبر لا يعالج عدم تطابق الجهد، أو عدم كفاية SCCR، أو عدم توافق توصيل اللوحة، أو سوء توجيه الأسلاك.

هل جهاز حماية من اندفاع التيار (SPD) للمنزل بالكامل ذو قيمة kA أعلى أفضل دائماً؟

ليس بحد ذاته. قد يشير إعلان الشركة المصنعة عن تيار اندفاع أعلى إلى سعة أكبر بناءً على أساس الاختبار المذكور، ولكن المقارنة تكون ذات مغزى فقط عندما تكون المنتجات مناسبة لنفس النظام وتستخدم الأرقام نفس الأساس لكل نمط أو لكل طور. لا تزال VPR و MCOV و In و SCCR والنوع والتوافق والتوجيه ومؤشر الحالة أموراً مهمة.

هل يجب أن يستخدم جهاز SPD للمنزل بالكامل قاطع دائرة مخصصاً؟

استخدم تعليمات المنتج واللوحة بدقة. تتطلب بعض منتجات النوع 2 التوصيل من خلال قاطع دائرة متوافق ومحدد؛ وتستخدم منتجات أخرى ترتيباً معتمداً مختلفاً. لا تستمد تصنيف قاطع الدائرة من التصنيف الرئيسي 200 A أو من مقالة عامة.

هل يمكن لجهاز SPD واحد للمنزل بالكامل حماية كل شيء في المنزل؟

إنه يحمي النظام الكهربائي عند نقطة تركيبه ولكنه لا يحمي تلقائياً كل مسار اتصالات أو مسار موصل خارجي. قد يتضمن النظام المنسق حماية عند نقطة الاستخدام وخط الإشارة المناسبة للواجهات الموجودة.

المصادر

• UL Solutions: الحماية من الجهد الزائد — أولويات تصنيف السلامة/الأداء لـ SPD وتوجيهات مسار الموصلات.
• تعليمات تركيب سلسلة Siemens QSPD2A035B — مثال لمنتج بجهد 120/240 V محدد وشروط التوافق.
• اختيار منتج الحماية من الاندفاع الكهربائي من النوع 2 من Eaton — مثال لتصنيفات 120/240 V محددة وتعريفات ميدانية.
• مواد تطوير كود NFPA 70 للقسم 230.67 — سياق الكود الأمريكي؛ تظل النسخة المعتمدة محلياً والسلطة المختصة (AHJ) هي المرجع الحاكم.
