Layanan 200 A tidak menentukan peringkat kA dari perangkat pelindung lonjakan arus (SPD) seluruh rumah. Label 200 A menjelaskan seberapa besar arus beban kontinu yang dirancang untuk dibawa oleh peralatan layanan. SPD dihubungkan secara paralel dan merespons tegangan lebih transien berdurasi singkat; perangkat ini bukan perangkat pembawa beban 200 A.
Untuk rumah fase terpisah 120/240 V standar Amerika Utara, pilih SPD Tipe 1 atau Tipe 2 yang terdaftar dengan memeriksa lokasi pemasangan, tegangan sistem nominal, mode proteksi, tegangan operasi kontinu maksimum (MCOV), peringkat proteksi tegangan (VPR), arus pelepasan nominal (In), peringkat arus hubung singkat (SCCR), kapasitas arus lonjakan yang dinyatakan produsen, kompatibilitas panel, instruksi koneksi, dan indikasi status proteksi. Tidak ada rumus yang dapat dipertanggungjawabkan yang mengonversi “layanan 200 A” menjadi “60 kA,” “80 kA,” atau peringkat SPD universal lainnya.
Batasan pemilihan: Peringkat layanan mengidentifikasi konteks panel. Lembar data SPD dan instruksi pemasangan menentukan apakah perangkat tertentu sesuai.
Apa yang Diberitahukan Label 200 A kepada Anda—dan Apa yang Tidak
Cara tercepat untuk menghindari kesalahan ukuran adalah dengan memisahkan dua peringkat arus yang berbeda.
| Peringkat layanan 200 A memberi tahu Anda | Ini tidak memberi tahu Anda |
|---|---|
| Kelas arus kontinu dari peralatan layanan | Besarnya lonjakan transien berikutnya |
| Konfigurasi panel atau layanan di mana SPD harus diintegrasikan | Kapasitas arus lonjakan SPD yang diperlukan dalam kA |
| Bahwa kompatibilitas panel, ruang yang tersedia, dan metode koneksi harus diperiksa | MCOV, VPR, In, atau SCCR yang benar dengan sendirinya |
| Bahwa arus gangguan yang tersedia dan peringkat peralatan penting di titik pemasangan | Bahwa sebuah SPD harus diberi label “200 A” |
| Pemasangan tersebut merupakan pekerjaan servis/panel yang memerlukan instruksi tepat dan tinjauan kode lokal | Bahwa rumah yang lebih besar atau perangkat elektronik yang lebih mahal secara otomatis memerlukan jumlah kA tambahan tertentu |
Perbedaan ini penting karena dua SPD yang terdaftar bisa saja sama-sama ditujukan untuk sistem residensial 120/240 V namun memiliki deklarasi VPR, In, SCCR, arus lonjakan, pemasangan, dan kompatibilitas yang berbeda. Pilihan yang tepat adalah perangkat yang peringkat dan instruksinya sesuai dengan pemasangan aktual—bukan perangkat dengan angka utama terbesar.

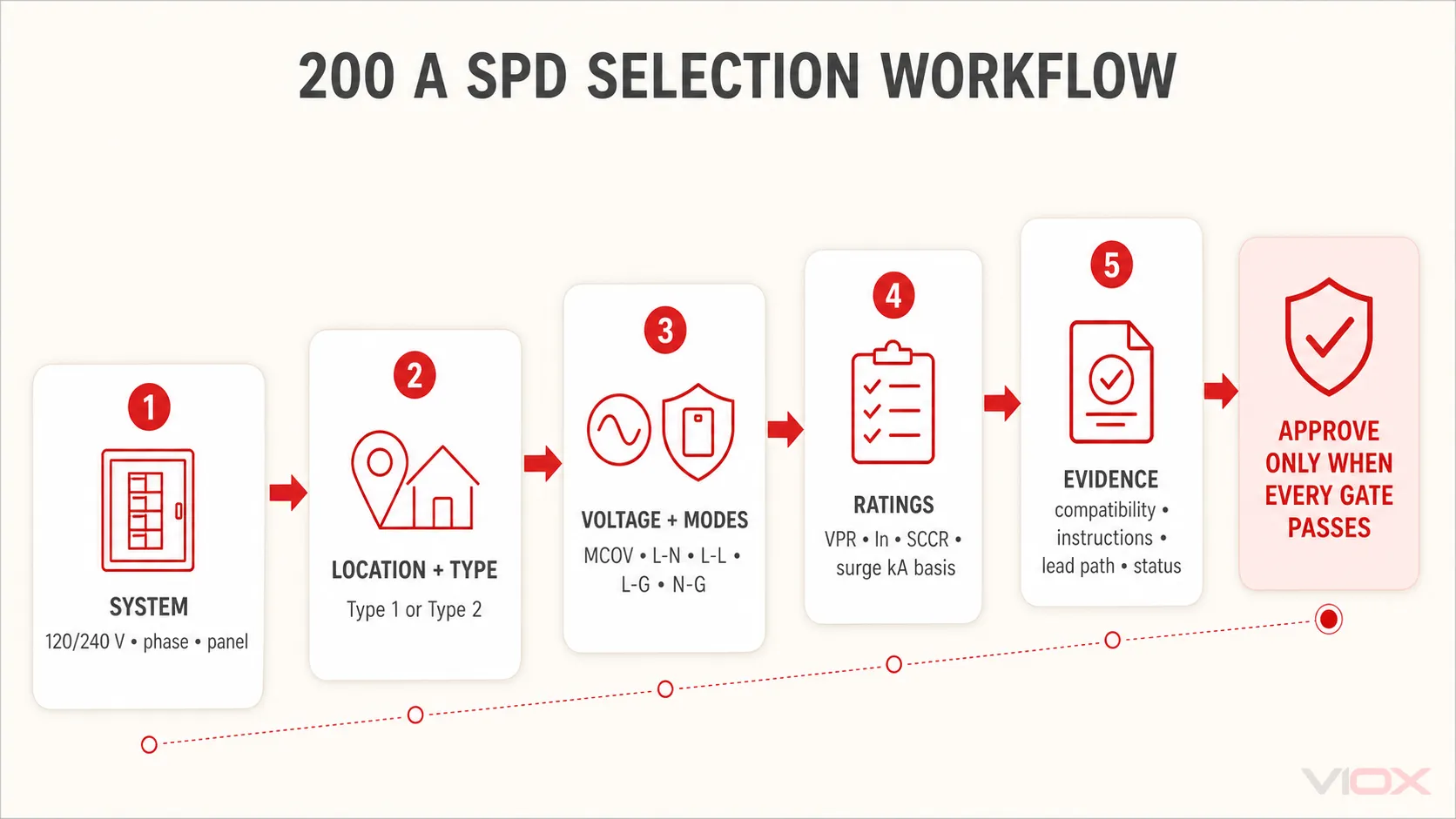

Gunakan Alur Kerja Input-ke-Spesifikasi Ini
1. Konfirmasikan sistem kelistrikan—bukan hanya “200 ampere”
Catat sistem pelat nama sebelum membandingkan produk:
- tegangan nominal: umumnya 120/240 V AC untuk hunian keluarga tunggal di AS;
- fasa dan konduktor: umumnya fasa tunggal, fasa belah tiga kabel;
- peralatan layanan dan produsen/model panel;
- pemasangan dalam ruangan atau luar ruangan;
- posisi pemasangan yang tersedia dan ruang fisik;
- lokasi koneksi netral dan pembumian peralatan;
- informasi arus gangguan yang tersedia, jika diketahui.
Jangan berasumsi bahwa setiap instalasi 200 A memiliki tegangan, topologi, konstruksi panel, atau lingkungan arus gangguan yang sama. Jika lokasi bukan merupakan hunian fasa belah 120/240 V, artikel ini bukanlah otoritas pemilihan akhir.
2. Pilih Tipe SPD berdasarkan lokasi dan daftar (listing)
Di bawah sistem UL, Tipe 1 dan Tipe 2 mengidentifikasi kategori pemasangan, bukan sekadar tingkatan “lebih kuat” dan “lebih lemah”.
| Pertanyaan pemilihan | Tipe 1 | Tipe 2 |
|---|---|---|
| Lokasi yang diizinkan secara umum | Pada sisi line atau load dari pemutus layanan, sebagaimana terdaftar dan diinstruksikan | Pada sisi load dari perangkat arus lebih layanan |
| Perangkat arus lebih hulu terpisah | Ikuti daftar dan instruksi yang tepat | Sering kali dihubungkan melalui pemutus sirkuit yang ditentukan atau metode lain; ikuti instruksi yang tepat |
| Apa yang harus diverifikasi | Kesesuaian untuk layanan/lokasi dan peralatan tertentu | Kompatibilitas panel, koneksi cabang, persyaratan pemutus sirkuit, dan perutean konduktor |
Jangan menyimpulkan metode pemasangan hanya dari Tipe saja. SPD plug-on, SPD yang dipasang secara eksternal, dan SPD yang terintegrasi ke dalam peralatan layanan dapat memiliki persyaratan kompatibilitas dan koneksi yang berbeda meskipun penunjukan Tipenya serupa. Lihat detailnya panduan SPD Tipe 1 vs Tipe 2 vs Tipe 3 untuk batasan kategori.
Jika kode kelistrikan yang diadopsi mewajibkan proteksi lonjakan arus, edisi yang diberlakukan oleh otoritas lokal yang berwenang (AHJ) adalah yang berlaku. Di Amerika Serikat, persyaratan NEC dan tanggal adopsi bervariasi menurut yurisdiksi; teknisi listrik atau peninjau rencana harus mengonfirmasi edisi dan aturan lokasi yang berlaku.
3. Sesuaikan tegangan nominal, MCOV, dan mode proteksi
Kompatibilitas tegangan adalah syarat mutlak, bukan preferensi opsional.
- Tegangan sistem nominal harus sesuai dengan konfigurasi layanan aktual yang dinyatakan oleh produsen.
- MCOV adalah tegangan RMS kontinu maksimum yang dapat diterapkan pada mode proteksi tanpa menyebabkan SPD beroperasi secara tidak semestinya atau mengalami penuaan dini. Bandingkan MCOV mode demi mode; jangan memilihnya berdasarkan label “200 A”.
- Mode perlindungan identifikasi pasangan konduktor tempat komponen proteksi dihubungkan, seperti line-to-neutral (L-N), line-to-line (L-L), line-to-ground (L-G), atau neutral-to-ground (N-G). Mode yang diperlukan dan tersedia bergantung pada desain produk dan konteks pemasangan.
Produk yang diiklankan sebagai “240 V” tidak secara otomatis benar untuk setiap panel fase terpisah 120/240 V. Konfirmasikan penunjukan sistem lengkap, konduktor, mode, dan diagram pengabelan dalam lembar data dan instruksi yang tepat.
4. Bandingkan VPR berdasarkan mode proteksi yang sama
Peringkat proteksi tegangan (VPR) adalah nilai standar yang ditandai yang digunakan untuk membandingkan tegangan pembatas terukur dari SPD UL 1449 di bawah kondisi pengujian yang ditentukan. Bandingkan:
- tegangan sistem nominal yang sama;
- mode proteksi yang sama;
- kategori produk dan lokasi tujuan yang sama;
- nilai dari dokumentasi produsen atau sertifikasi saat ini.
VPR yang lebih rendah bisa menguntungkan jika semua persyaratan aplikasi lainnya terpenuhi, namun tidak ada aturan universal “400 V atau lebih rendah” untuk setiap mode dan setiap produk seluruh rumah 120/240 V. Produk terdaftar yang sebenarnya menunjukkan nilai VPR yang berbeda berdasarkan mode. Panjang dan jalur konduktor instalasi juga memengaruhi tegangan yang sebenarnya dialami oleh peralatan yang dilindungi, sehingga VPR pelat nama yang menguntungkan tidak dapat mengompensasi jalur koneksi yang buruk.
5. Baca In, SCCR, dan kA sebagai deklarasi yang berbeda
Peringkat ini menjawab pertanyaan yang berbeda:
| Bidang lembar data | Apa yang diberitahukannya kepada Anda | Apa yang tidak diberitahukan kepada Anda |
|---|---|---|
| In — arus pelepasan nominal | Deklarasi arus tugas/uji standar yang terkait dengan daftar SPD | Ampasitas layanan rumah atau klaim lonjakan peristiwa tunggal maksimum |
| SCCR — peringkat arus hubung singkat | Kesesuaian arus gangguan dari SPD di bawah kondisi pemasangannya yang dinyatakan | Kapasitas proteksi lonjakan atau VPR |
| Kapasitas arus lonjakan / arus lonjakan maksimum (kA) | Kemampuan arus lonjakan maksimum yang dinyatakan produsen, dengan dasar dan redaksi mode/fasa yang harus dibaca dengan cermat | Tingkat proteksi universal, arus gangguan yang tersedia, atau nilai yang dihitung dari 200 A |
| VPR | Kategori tegangan pembatas terukur yang distandardisasi berdasarkan mode | Kapasitas energi, ampacity layanan, atau tegangan tembus terpasang dengan perutean kabel arbitrer |
| MCOV | Tegangan kontinu yang dapat ditoleransi oleh mode proteksi | Arus layanan nominal atau peringkat hubung singkat |
UL Solutions mengidentifikasi tegangan sistem nominal dan SCCR sebagai pilihan keselamatan utama, serta In, MCOV, dan VPR sebagai pilihan kinerja/proteksi utama. Itulah sebabnya pemilihan yang hanya didasarkan pada angka kA terbesar tidaklah lengkap. Untuk penjelasan lintas pasar yang lebih mendalam mengenai terminologi arus pelepasan, gunakan panduan penentuan ukuran peringkat kA SPD dan panduan lembar data SPD.
6. Verifikasi SCCR terhadap titik pemasangan
SCCR SPD harus sesuai dengan arus hubung singkat yang tersedia di titik pemasangan di bawah kondisi yang dinyatakan dalam daftar dan instruksinya. Jangan tertukar dengan:
- 200 A, peringkat arus kontinu peralatan layanan;
- arus gangguan yang tersedia, nilai hubung singkat prospektif spesifik lokasi;
- SCCR, kesesuaian hubung singkat yang tertera pada SPD;
- arus lonjakan dalam kA, deklarasi kinerja transien.
Nilai-nilai ini semuanya dapat menggunakan ampere atau kiloampere, namun tidak dapat dipertukarkan. Jika arus gangguan yang tersedia tidak didokumentasikan, teknisi listrik atau insinyur harus menentukan metode verifikasi yang tepat daripada berasumsi bahwa angka arus lonjakan yang tinggi mencakup persyaratan hubung singkat.
7. Periksa kompatibilitas panel dan metode koneksi yang tepat
Sebelum membeli, dapatkan instruksi pemasangan untuk nomor katalog yang tepat dan verifikasi:
- apakah perangkat diizinkan di dalam atau berdekatan dengan panel tertentu;
- apakah perangkat tersebut tipe plug-on, terintegrasi secara internal, atau terhubung secara eksternal;
- apakah produsen menentukan pemutus sirkuit, sekering, atau metode koneksi lain yang dikhususkan;
- keluarga dan posisi pemutus sirkuit yang diizinkan, jika berlaku;
- ukuran konduktor, terminal, torsi, dan instruksi perutean;
- kesesuaian selungkup untuk dalam/luar ruangan;
- setiap batasan atau kondisi yang melekat pada SCCR yang dinyatakan;
- apakah semua indikator status proteksi yang diperlukan tetap terlihat.
Jangan pernah memilih nilai pemutus sirkuit secara umum dari aturan praktis daring. Koneksi dan pengaturan proteksi arus lebih yang benar berasal dari dokumentasi SPD dan panel yang tepat. Panduan terpisah Dapatkah Saya Menghubungkan Pelindung Lonjakan Arus ke Pemutus yang Ada? menjelaskan batasan persetujuan tanpa menggantikan instruksi model.
8. Perlakukan perutean kabel dan indikasi status sebagai kriteria pemilihan
UL Solutions menyarankan untuk menjaga konduktor SPD sependek mungkin dan menghindari tekukan 90 derajat jika memungkinkan. Produk yang tidak dapat dipasang dekat dengan titik koneksi yang dituju mungkin menjadi pilihan sistem yang lebih buruk dibandingkan perangkat dengan kemasan berbeda yang memiliki jalur lebih pendek dan lurus.
Verifikasi juga bagaimana produk melaporkan hilangnya proteksi. Tergantung pada modelnya, ini bisa berupa indikator mekanis, LED, alarm suara, kontak jarak jauh, atau kombinasinya. Metode indikasi harus dapat diamati dan disertakan dalam rencana inspeksi pemilik rumah. “Daya masih menyala” tidak membuktikan bahwa SPD tetap berfungsi.
Untuk perencanaan pemasangan—bukan pekerjaan DIY—lihat panduan pengabelan SPD. Pekerjaan di dalam peralatan servis dapat membuat personel terpapar tegangan mematikan dan bahaya busur api; pemasangan harus dilakukan oleh orang yang berkualifikasi dengan mengikuti instruksi yang tepat dan aturan setempat.
Perbandingan Makalah Kerja: Mengapa Tidak Ada Jawaban Universal 200 A kA
Pertimbangkan dua contoh produsen yang dipublikasikan untuk aplikasi residensial 120/240 V:
| Bidang yang dipublikasikan | Contoh Siemens QSPD2A035B | Contoh Eaton BRPSURGE |
|---|---|---|
| Sistem | 120/240 V, 1-fasa, 3-kawat | 120/240 V, fasa belah tunggal |
| Jenis | Tipe 1; juga cocok untuk aplikasi Tipe 2 sesuai instruksi | Tipe 2 |
| Deklarasi arus lonjakan | 35 kA | 18 kA per fasa |
| Dalam | 20 kA | 3 kA |
| SCCR yang dipublikasikan | peringkat sistem 22 kA | 10 kA |
| VPR yang dipublikasikan | 700 V L-N/L-G | 500 V |
| Integrasi | Loadcenter yang kompatibel dengan Siemens QP, dengan pengecualian yang tercantum | Produk keluarga panel Eaton BR |
Tabel ini bukan merupakan rekomendasi dan nilai-nilainya harus diperiksa terhadap dokumen resmi terkini sebelum digunakan. Tujuannya adalah untuk menunjukkan prinsip pemilihan: kedua produk disajikan untuk sistem perumahan 120/240 V, namun deklarasi dan kondisi kompatibilitasnya berbeda. “Panel tersebut 200 A” tidak memilih salah satu di antaranya dan tidak menciptakan persyaratan kA universal yang ketiga.
Keputusan tertulis yang benar adalah:
- tolak perangkat apa pun yang tidak sesuai dengan sistem, lokasi pemasangan, daftar, panel, atau persyaratan SCCR;
- bandingkan VPR berdasarkan mode yang relevan dan verifikasi MCOV serta In;
- bandingkan pernyataan arus lonjakan produsen hanya berdasarkan dasar yang sama—per mode, per fase, atau total, karena penulisan bisa berbeda;
- pilih pengaturan pemasangan yang mendukung jalur koneksi yang pendek dan langsung;
- konfirmasi indikasi status dan prosedur penggantian;
- biarkan pemasang berkualifikasi dan AHJ menyelesaikan persyaratan pemasangan khusus lokasi.
Proteksi Seluruh Rumah Adalah Satu Lapisan
SPD tingkat layanan atau panel melindungi jalur daya di lokasi tersebut. Hal ini tidak membuat semua jalur masuk lainnya hilang. Saluran komunikasi, koaksial, antena, kontrol, gerbang, luar ruangan, dan saluran konduktif lainnya mungkin memerlukan proteksi dan pembumian yang sesuai dengan antarmuka. Peralatan plug-in yang sensitif juga dapat menggunakan proteksi titik penggunaan yang terdaftar sebagai bagian dari strategi yang terkoordinasi.
Baca pelindung lonjakan arus seluruh rumah vs stopkontak ekstensi untuk batasan antara proteksi tingkat panel dan tingkat penggunaan. Tidak satu pun lapisan yang boleh dipasarkan sebagai proteksi terjamin terhadap setiap kejadian, termasuk sambaran petir langsung.

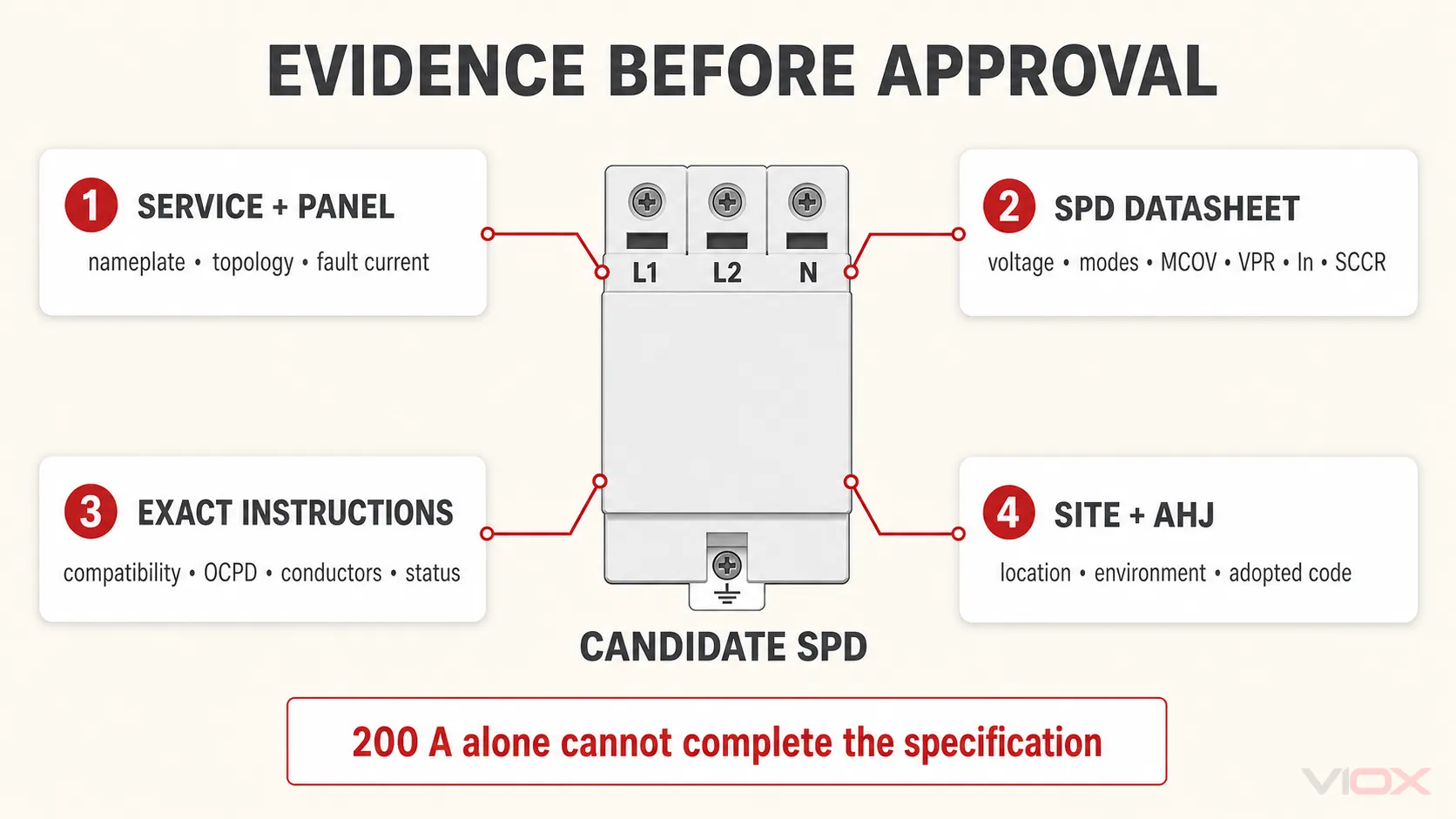

Daftar Periksa Spesifikasi SPD 200 Amp Siap Salin
Gunakan ini sebagai lembar kerja pengadaan dan tinjauan teknisi listrik. Jangan mengisi kolom yang tidak diketahui dengan asumsi.
| Input atau bukti yang diperlukan | Entri proyek |
|---|---|
| Peringkat peralatan layanan | 200 A |
| Sistem nominal | ___ V, ___ fase, ___ kawat |
| Produsen dan model layanan/panel | ___ |
| Lokasi SPD yang dituju | Peralatan layanan / tepat di sebelahnya / panel sisi beban / lainnya: ___ |
| Required UL SPD Type for that location | Tipe ___ |
| Nomor katalog SPD yang tepat | ___ |
| Tegangan/sistem nominal terdaftar | ___ |
| Mode perlindungan | L-N ___; L-L ___; L-G ___; N-G ___ |
| MCOV berdasarkan mode yang berlaku | ___ |
| VPR berdasarkan mode yang berlaku | ___ |
| Dalam | ___ kA |
| Deklarasi arus lonjakan produsen dan dasarnya | ___ kA per mode / per fase / lainnya: ___ |
| SCCR SPD dan kondisi pemasangan yang dinyatakan | ___ kA |
| Arus gangguan yang tersedia di titik pemasangan | ___ kA; sumber/tanggal: ___ |
| Bukti kompatibilitas panel | Lembar data/halaman instruksi: ___ |
| Metode koneksi/OCPD yang diperlukan | Referensi instruksi yang tepat: ___ |
| Rute konduktor yang direncanakan | Panjang/tikungan ditinjau: ya / tidak |
| Indikasi status proteksi | LED / flag / alarm / remote / lainnya: ___ |
| Peringkat selungkup/lingkungan yang sesuai | ya / tidak; bukti: ___ |
| Edisi kode lokal dan tinjauan AHJ | ___ |
| Perlindungan hilir/pintu masuk layanan lainnya telah ditinjau | ya / tidak |
Jika pemasok tidak dapat memberikan peringkat yang tertera, informasi daftar, instruksi yang tepat, dan bukti kompatibilitas yang diperlukan untuk melengkapi tabel ini, produk tersebut belum siap untuk disetujui.
Pertanyaan yang Sering Diajukan
Apakah panel 200 A memerlukan pelindung lonjakan arus 200 A?
Tidak. SPD seluruh rumah biasanya dihubungkan secara paralel dan tidak dipilih untuk menanggung beban kontinu 200 A pada panel. Pilih berdasarkan tegangan sistem, Tipe/lokasi, mode, MCOV, VPR, In, SCCR, deklarasi arus lonjakan produsen, kompatibilitas panel, dan instruksi pemasangan.
Apakah 80 kA cukup untuk layanan 200 A?
Peringkat layanan 200 A tidak dapat menjawab pertanyaan tersebut. Pertama, verifikasi daftar lengkap, tegangan, mode, MCOV, VPR, In, SCCR, metode pemasangan, dan bagaimana produsen mendefinisikan nilai 80 kA tersebut. Deklarasi kA yang lebih besar tidak memperbaiki ketidakcocokan tegangan, SCCR yang tidak memadai, koneksi panel yang tidak kompatibel, atau perutean kabel yang buruk.
Apakah SPD seluruh rumah dengan kA yang lebih tinggi selalu lebih baik?
Tidak dengan sendirinya. Deklarasi arus lonjakan produsen yang lebih tinggi mungkin menunjukkan kapasitas yang lebih besar berdasarkan basis pengujian yang dinyatakan, tetapi perbandingan tersebut hanya bermakna jika produk sesuai untuk sistem yang sama dan angka-angka tersebut menggunakan basis per-mode atau per-fase yang sama. VPR, MCOV, In, SCCR, Tipe, kompatibilitas, perutean, dan indikasi status tetap penting.
Haruskah SPD seluruh rumah menggunakan pemutus sirkuit khusus?
Gunakan instruksi produk dan panel yang tepat. Beberapa produk Tipe 2 memerlukan koneksi melalui pemutus sirkuit kompatibel yang ditentukan; produk lain menggunakan pengaturan berbeda yang disetujui. Jangan menentukan peringkat pemutus sirkuit dari peringkat utama 200 A atau dari artikel umum.
Bisakah satu SPD seluruh rumah melindungi semua yang ada di rumah?
SPD tersebut melindungi sistem kelistrikan pada titik pemasangannya tetapi tidak secara otomatis melindungi setiap jalur komunikasi atau jalur konduktif eksternal. Sistem yang terkoordinasi dapat mencakup perlindungan titik penggunaan dan jalur sinyal yang sesuai dengan antarmuka yang ada.
Sumber
- UL Solutions: Proteksi Tegangan Lebih — prioritas peringkat keselamatan/kinerja SPD dan panduan perutean konduktor.
- Petunjuk Pemasangan Seri Siemens QSPD2A035B — contoh produk 120/240 V yang dibatasi dan kondisi kompatibilitas.
- Pemilihan Produk Proteksi Lonjakan Arus Eaton Tipe 2 — contoh peringkat 120/240 V yang dibatasi dan definisi lapangan.
- Materi pengembangan kode NFPA 70 untuk Bagian 230.67 — konteks kode AS; edisi yang diadopsi secara lokal dan AHJ tetap menjadi penentu.
Untuk pertanyaan OEM, distribusi, atau perakitan panel, kirimkan daftar periksa spesifikasi yang telah dilengkapi ke [email protected]. VIOX dapat meninjau parameter kelistrikan yang diminta dan kebutuhan dokumentasi produk; persetujuan pemasangan akhir tetap menjadi tanggung jawab perancang, pemasang, dan otoritas terkait yang berkualifikasi.
