بنیادی اصول: صرف موٹر کے کلو واٹ (kW) کی بنیاد پر انتخاب نہ کریں۔
موٹر کی پاور صرف ایک ابتدائی نقطہ ہے۔ کنٹیکٹر، اوورلوڈ ریلے، اور سرکٹ بریکر کا درست انتخاب کرنے کے لیے، پہلے موٹر کی پاور کو درج ذیل میں تبدیل کریں: موٹر کا فل لوڈ کرنٹ (FLC), ، پھر موٹر وولٹیج، اسٹارٹنگ کا طریقہ، یوٹیلائزیشن کیٹیگری، ڈیوٹی سائیکل، شارٹ سرکٹ لیول، اوورلوڈ پروٹیکشن، اور آلات کے درمیان کوآرڈینیشن کو چیک کریں۔.
زیادہ تر لو-وولٹیج موٹر پینلز کے لیے:
- دی رابطہ کرنے والا موٹر کو آن اور آف کرتا ہے۔.
- دی اوورلوڈ ریلے موٹر کو مسلسل اوورلوڈ سے محفوظ رکھتا ہے۔.
- دی ایم سی بی (MCB)، ایم سی سی بی (MCCB)، فیوز، یا ایم پی سی بی (MPCB) شارٹ سرکٹ سے تحفظ اور فیڈر پروٹیکشن فراہم کرتا ہے۔.
- اے موٹر سٹارٹر ان آلات کی مربوط اسمبلی ہے۔.
سب سے بڑی غلطی کنٹیکٹر اور بریکر کا انتخاب براہ راست کلو واٹ (kW) سے ایک سادہ ملٹی پلائر کے ذریعے کرنا ہے۔ پمپ، کرشر، اور ریورسنگ ہوسٹ میں 7.5 کلو واٹ کی موٹر کو مختلف سوئچنگ ڈیوٹی، اوورلوڈ کلاس، اور شارٹ سرکٹ پروٹیکشن کی ضرورت ہو سکتی ہے۔.
اگر آپ کو پہلے بنیادی آلات کا موازنہ درکار ہے تو دیکھیں کنٹیکٹر بمقابلہ موٹر اسٹارٹر. یہ گائیڈ عملی انتخاب پر مرکوز ہے۔.

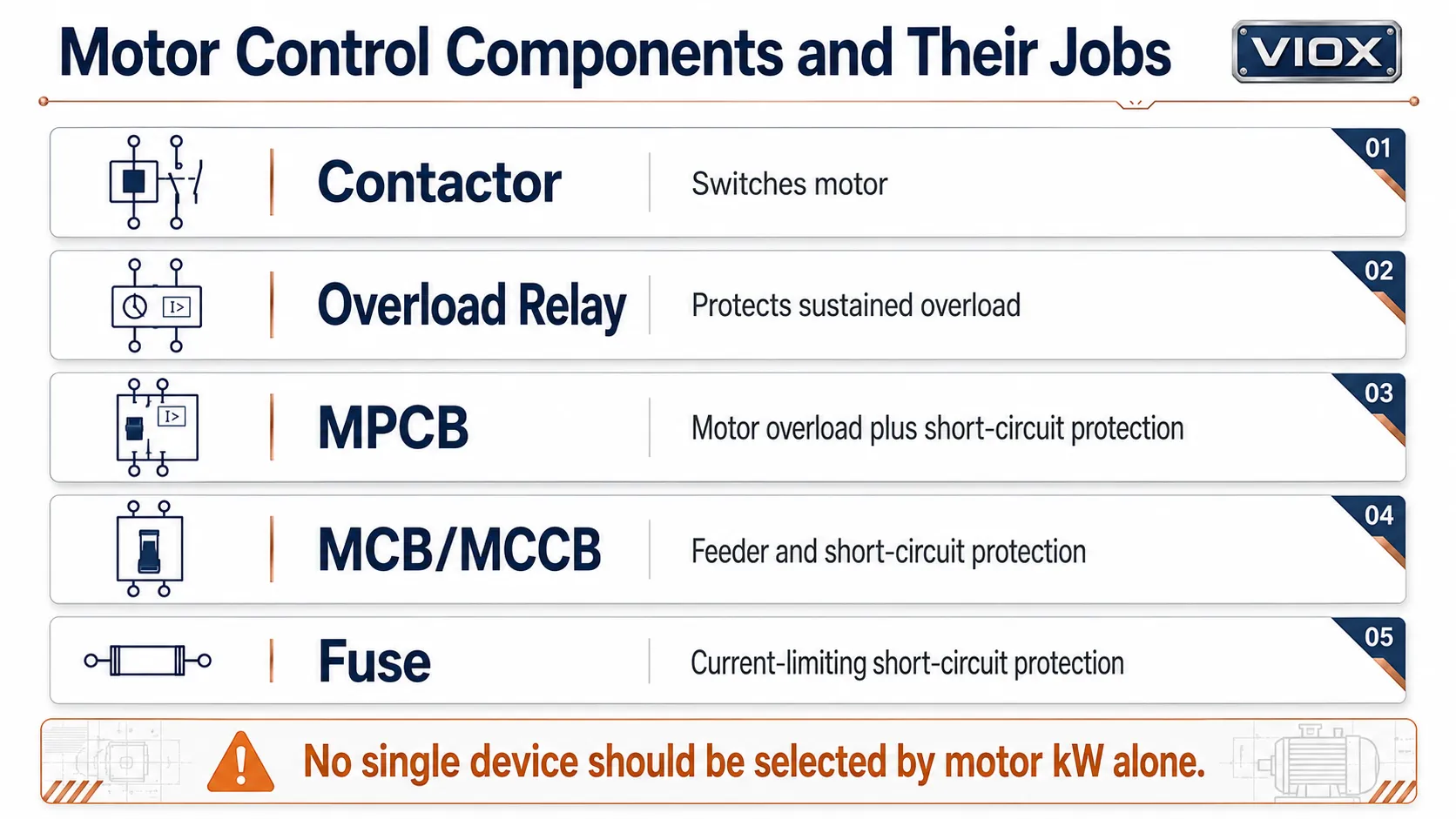

موٹر کنٹرول کے اجزاء اور ان کے کام
| ڈیوائس | بنیادی کام | انتخاب کی بنیاد۔ | عام غلطی |
|---|---|---|---|
| رابطہ کرنے والا | موٹر پاور کو آن/آف کرتا ہے | AC-3 یا AC-4 موٹر ریٹنگ، وولٹیج، ڈیوٹی سائیکل، کوائل وولٹیج | AC-1 ریزسٹو کرنٹ ریٹنگ کے مطابق انتخاب |
| تھرمل/الیکٹرانک اوورلوڈ ریلے | موٹر کو مسلسل اوورلوڈ سے محفوظ رکھتا ہے | موٹر نیم پلیٹ FLC، ٹرپ کلاس، ری سیٹ موڈ | بریکر نصب ہونے کی وجہ سے اوورلوڈ پروٹیکشن کو چھوڑنا |
| ایم پی سی بی | ایک ہی ڈیوائس میں موٹر اوورلوڈ + شارٹ سرکٹ پروٹیکشن | موٹر کرنٹ رینج، بریکنگ کیپیسٹی، کوآرڈینیشن | اسے ایک عام MCB کی طرح سمجھنا |
| MCB/MCCB | فیڈر اور شارٹ سرکٹ سے تحفظ | PSCC، کیبل کا سائز، ٹرپ کرو/سیٹنگز، کوآرڈینیشن | موٹر اسٹارٹنگ کے لیے انسٹنٹینیئس ٹرپ کی سیٹنگ بہت کم رکھنا |
| فیوز | شارٹ سرکٹ سے تحفظ، اکثر ہائی کرنٹ لمیٹنگ کی صلاحیت | فیوز کلاس، بریکنگ کیپیسٹی، کوآرڈینیشن | موٹر ڈیوٹی کے لیے غلط فیوز کیٹیگری کا استعمال |
کنٹیکٹر اوورلوڈ سے تحفظ فراہم کرنے والا آلہ نہیں ہے۔ ایک بنیادی اوورلوڈ ریلے شارٹ سرکٹ سے تحفظ فراہم کرنے والا آلہ نہیں ہے۔ ایک عام ایم سی بی (MCB) خود بخود موٹر پروٹیکشن ڈیوائس نہیں ہوتا۔ ان حدود کا خیال رکھنا ضروری ہے۔.
مرحلہ 1: موٹر کی پاور کو فل لوڈ کرنٹ میں تبدیل کریں۔
تھری فیز موٹر کے لیے، لائن کرنٹ کا ابتدائی تخمینہ یہ ہے:
I = P / (sqrt(3) x V x PF x eta)کہاں:
میں= ایمپیئرز میں موٹر کرنٹپی= واٹس میں موٹر کی ان پٹ یا آؤٹ پٹ پاور، دستیاب ڈیٹا کے مطابقوی= لائن ٹو لائن وولٹیجپی ایف (PF)= پاور فیکٹرایٹا (eta)= کارکردگی
اگر آپ کو صرف کلو واٹ (kW) میں موٹر کی آؤٹ پٹ پاور معلوم ہے، تو فارمولے کو تخمینے کے طور پر استعمال کریں، پھر موٹر کی نیم پلیٹ سے تصدیق کریں۔ حتمی انتخاب کے لیے نیم پلیٹ پر درج فل لوڈ کرنٹ کا استعمال کریں۔ nameplate full-load current, ، نہ صرف حسابی کرنٹ۔.
مثال:
ایک 7.5 کلو واٹ، 400 وولٹ تھری فیز موٹر جس کا تخمینہ شدہ پاور فیکٹر 0.85 اور کارکردگی 0.90 ہے:
I = 7500 / (1.732 x 400 x 0.85 x 0.90)I ≈ 14.2 Aیہ تخمینہ آپ کو شروعات کرنے میں مدد کرتا ہے۔ نیم پلیٹ پر درج اصل کرنٹ مختلف ہو سکتا ہے۔ موٹر کا ڈیزائن، کارکردگی کی کلاس، فریکوئنسی، سروس فیکٹر، محیطی حالات، اور مینوفیکچرر کا ڈیزائن، یہ سب حقیقی قدر پر اثر انداز ہوتے ہیں۔.
کم وولٹیج کے وسیع تر فارمولوں کے لیے، ملاحظہ کریں لو وولٹیج پینل ڈیزائن اور دیکھ بھال کے لیے برقی فارمولے.

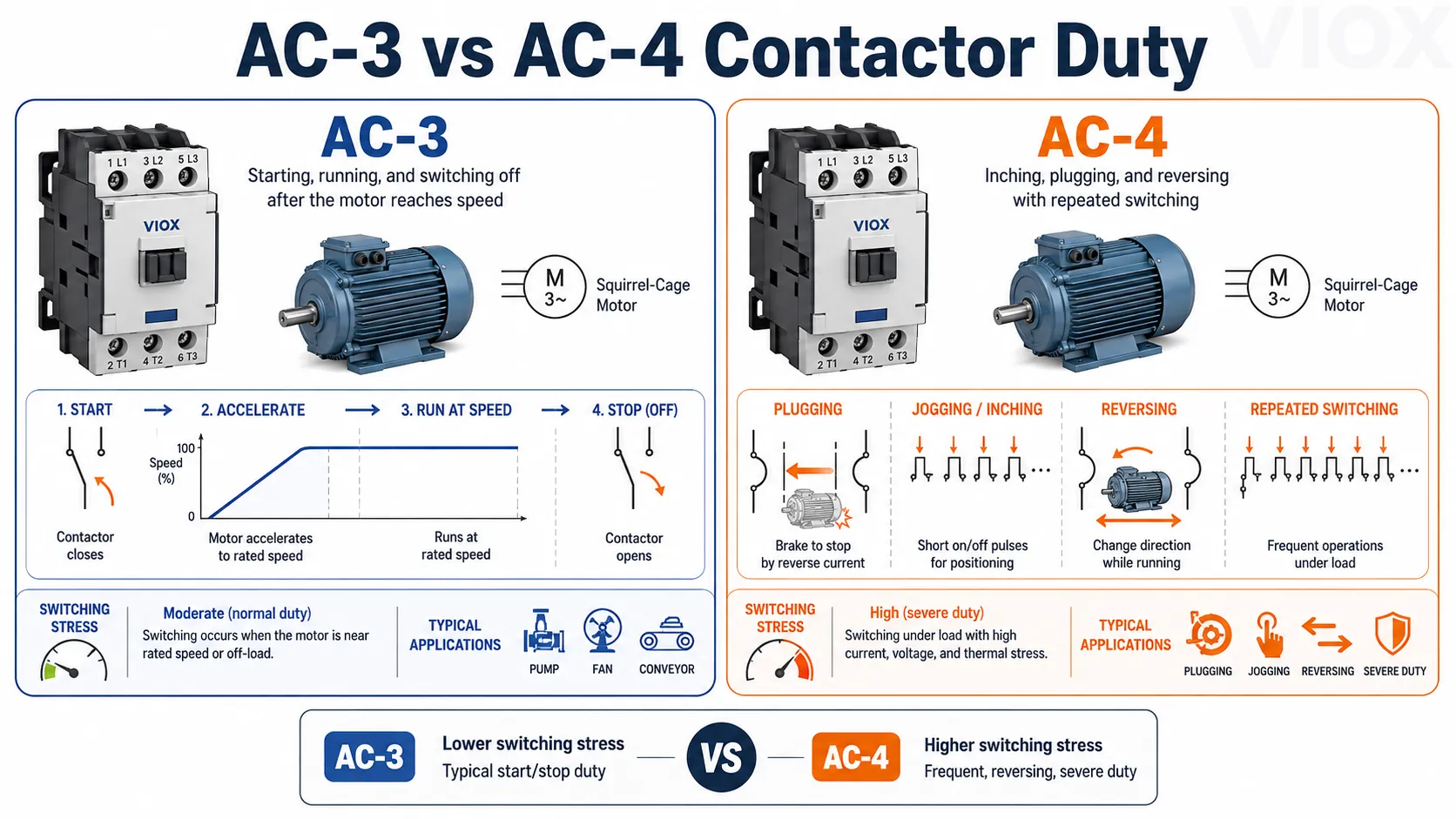

مرحلہ 2: AC-3 یا AC-4 ڈیوٹی کے لحاظ سے کانٹیکٹر کا انتخاب کریں
IEC اسٹائل موٹر کنٹرول کے لیے، کانٹیکٹرز کا انتخاب صرف عام ایمپیئر ریٹنگ کی بنیاد پر نہیں کیا جاتا۔ یوٹیلائزیشن کیٹیگری (استعمال کی قسم) اہمیت رکھتی ہے۔.
| استعمال کا زمرہ | عام ڈیوٹی | انتخاب کے لیے اس کا کیا مطلب ہے |
|---|---|---|
| AC-1 | غیر انڈکٹیو یا قدرے انڈکٹیو لوڈز | مزاحمتی لوڈ (Resistive loads)، نارمل موٹر اسٹارٹنگ ڈیوٹی نہیں |
| AC-3 | اسکوائرل کیج موٹر کو اسٹارٹ کرنا اور چلنے کی رفتار تک پہنچنے کے بعد سوئچ آف کرنا | پمپس، پنکھوں، کمپریسرز اور کنویئرز کے لیے عام ڈیوٹی |
| AC-4 | اسٹارٹنگ، پلگنگ، انچنگ، ریورسنگ | AC-3 سے کہیں زیادہ سخت؛ کنٹیکٹر کو بڑا کرنے کی ضرورت پڑ سکتی ہے |
| AC-15 | اے سی برقی مقناطیسی لوڈز کا کنٹرول | معاون/کنٹرول کانٹیکٹس، نہ کہ مین موٹر پاور کانٹیکٹس |
معیاری ڈائریکٹ آن لائن موٹر سوئچنگ کے لیے، AC-3 اکثر کنٹیکٹر کی اہم ریٹنگ ہوتی ہے۔ ریورسنگ، جاگنگ، پلگنگ، کرین، ہوسٹ، یا بار بار انچنگ ڈیوٹی کے لیے، AC-4 یا اس سے زیادہ سخت ڈیوٹی کنڈیشن کو چیک کرنا ضروری ہے۔.
صرف ڈیوائس پر پرنٹ شدہ AC-1 کرنٹ کا استعمال کرتے ہوئے موٹر کنٹیکٹر کا انتخاب نہ کریں۔ AC-1 مزاحمتی یا معمولی انڈکٹیو لوڈز کے لیے ہے۔ ایک ہائی AC-1 ریٹنگ والا کنٹیکٹر AC-3 یا AC-4 کے تحت بہت کم موٹر ریٹنگ کا حامل ہو سکتا ہے۔.
VIOX پروڈکٹ کے جائزے کے لیے، ملاحظہ کریں AC کونٹیکٹاور مرحلہ 1: علامت سے شروع کریں.
مرحلہ 3: کنٹیکٹر وولٹیج، پولز، اور کوائل وولٹیج کو چیک کریں
موٹر ڈیوٹی ریٹنگ منتخب کرنے کے بعد، تصدیق کریں:
- پولز کی تعداد
- ریٹیڈ آپریشنل وولٹیج
- اصل وولٹیج پر موٹر کرنٹ یا کلو واٹ (kW) ریٹنگ
- AC-3 یا AC-4 ریٹنگ
- میکنگ اور بریکنگ ڈیوٹی
- ڈیوٹی سائیکل کے لیے الیکٹریکل اینڈورنس (برقی پائیداری)
- مکینیکل اینڈورنس (مکینیکل پائیداری)
- آگزلیری کانٹیکٹ کی ضروریات
- کوائل وولٹیج اور کنٹرول سرکٹ کی قسم
کوائل وولٹیج فیلڈ میں ہونے والی ایک عام غلطی ہے۔ موٹر 400 VAC کی ہو سکتی ہے، لیکن کنٹرول سرکٹ 24 VDC، 110 VAC، یا 230 VAC کا ہو سکتا ہے۔ کانٹیکٹر کوائل کا موٹر پاور سرکٹ کے بجائے کنٹرول سرکٹ سے مطابقت رکھنا ضروری ہے۔.
ایپلیکیشن ڈیوٹی کو بھی چیک کریں:
- معیاری پمپ یا پنکھے کا اسٹارٹ/اسٹاپ
- بار بار چلنا (frequent cycling)
- فارورڈ/ریورس آپریشن
- اسٹار-ڈیلٹا اسٹارٹر
- سافٹ اسٹارٹر بائی پاس
- وی ایف ڈی (VFD) ان پٹ یا بائی پاس کنٹیکٹر
- کپیسیٹر سوئچنگ، اگر لاگو ہو
ہر ڈیوٹی کنٹیکٹر کے درست انتخاب کو تبدیل کر سکتی ہے۔.
Step 4: اوورلوڈ ریلے کا انتخاب کریں
موٹرز کو اوورلوڈ پروٹیکشن کی ضرورت ہوتی ہے کیونکہ مسلسل اوورلوڈ، سٹالڈ روٹر کی صورتحال، فیز کے ضائع ہونے، یا مکینیکل لوڈ کے مسائل کی وجہ سے وہ زیادہ گرم ہو سکتی ہیں۔.
اوورلوڈ ریلے کا انتخاب عام طور پر درج ذیل کی بنیاد پر کیا جاتا ہے:
- موٹر نیم پلیٹ پر درج فل لوڈ کرنٹ
- اوورلوڈ ریلے کی ایڈجسٹ ایبل کرنٹ رینج
- سفر کی کلاس
- مینوئل یا آٹومیٹک ری سیٹ موڈ
- فیز لاس سینسیٹیویٹی (اگر ضرورت ہو)
- کونٹیکٹر کے ساتھ مطابقت (Compatibility)
- محیطی معاوضہ (ambient compensation)، اگر لاگو ہو۔
اوورلوڈ کی سیٹنگ عام طور پر موٹر کی نیم پلیٹ پر درج کرنٹ اور متعلقہ مقامی قوانین یا مینوفیکچرر کی ہدایات کے مطابق ہونی چاہیے۔.
ٹرپ کلاس (Trip class) اہمیت رکھتی ہے۔
ٹرپ کلاس اس بات کی نشاندہی کرتی ہے کہ اوورلوڈ ریلے مخصوص اوورلوڈ حالات میں کتنی تیزی سے ٹرپ کرتی ہے۔ موٹر کنٹرول کے بہت سے سیاق و سباق میں عام کلاسز میں کلاس 10، کلاس 20، اور کلاس 30 شامل ہیں۔.
| ٹرپ کلاس | عام استعمال |
|---|---|
| کلاس 10 | عام اسٹارٹنگ ٹائم والی معیاری موٹرز |
| کلاس 20 | طویل ایکسلریشن ٹائم والے لوڈز |
| کلاس 30 | بھاری اسٹارٹنگ لوڈز جنہیں طویل ایکسلریشن کی ضرورت ہوتی ہے |
صرف بار بار ٹرپنگ (nuisance tripping) کو روکنے کے لیے ہائی ٹرپ کلاس کا انتخاب نہ کریں۔ اگر موٹر ہائی ٹرپ کلاس کے بغیر اسٹارٹ نہیں ہو سکتی، تو اسٹارٹنگ کا طریقہ، لوڈ انرشیا، وولٹیج ڈراپ، مکینیکل لوڈ اور موٹر کی مناسبت کو چیک کریں۔.
مزید تفصیلی گائیڈ کے لیے، ملاحظہ کریں تھرمل اوورلوڈ ریلے سلیکشن گائیڈ اور NEMA کلاس 20 بمقابلہ IEC کلاس 10 اوورلوڈ ریلے گائیڈ.
مرحلہ 5: اوورلوڈ ریلے اور MPCB کے درمیان فیصلہ کریں
ایک ایم پی سی بی, ، یا موٹر پروٹیکشن سرکٹ بریکر، پروڈکٹ کے ڈیزائن اور ریٹنگز کے لحاظ سے ایک ہی ڈیوائس میں موٹر اوورلوڈ پروٹیکشن اور شارٹ سرکٹ پروٹیکشن کو یکجا کرتا ہے۔ یہ اکثر کومپیکٹ موٹر اسٹارٹر پینلز میں استعمال ہوتا ہے۔.
| آپشن | بہترین فٹ | اہم نکتہ |
|---|---|---|
| کنٹیکٹر + اوورلوڈ ریلے + فیوز/MCB/MCCB | روایتی موٹر اسٹارٹر، لچکدار کوآرڈینیشن | علیحدہ شارٹ سرکٹ پروٹیکٹو ڈیوائس کی ضرورت ہے |
| ایم پی سی بی (MPCB) + کونٹیکٹر | کومپیکٹ موٹر فیڈرز، مشین پینلز، ماڈیولر سٹارٹرز | ایم پی سی بی (MPCB) کو موٹر کرنٹ رینج اور فالٹ لیول کے مطابق ہونا چاہیے |
| ایم سی سی بی (MCCB) + کونٹیکٹر + اوورلوڈ ریلے | بڑی موٹرز، زیادہ فالٹ لیولز والے فیڈرز | ایم سی سی بی (MCCB) کی سیٹنگز کو سٹارٹنگ کرنٹ اور اوورلوڈ ریلے کے ساتھ ہم آہنگ ہونا چاہیے |
| فیوز + کونٹیکٹر + اوورلوڈ ریلے | ہائی فالٹ کرنٹ لمیٹیشن اور مضبوط کوآرڈینیشن | درست فیوز کلاس اور تبدیلی کے اصول کی پابندی ضروری ہے |
اگر آپ اوورلوڈ ریلے اور ایم پی سی بی (MPCB) کے درمیان انتخاب کر رہے ہیں، تو ملاحظہ کریں تھرمل اوورلوڈ ریلے بمقابلہ MPCB.

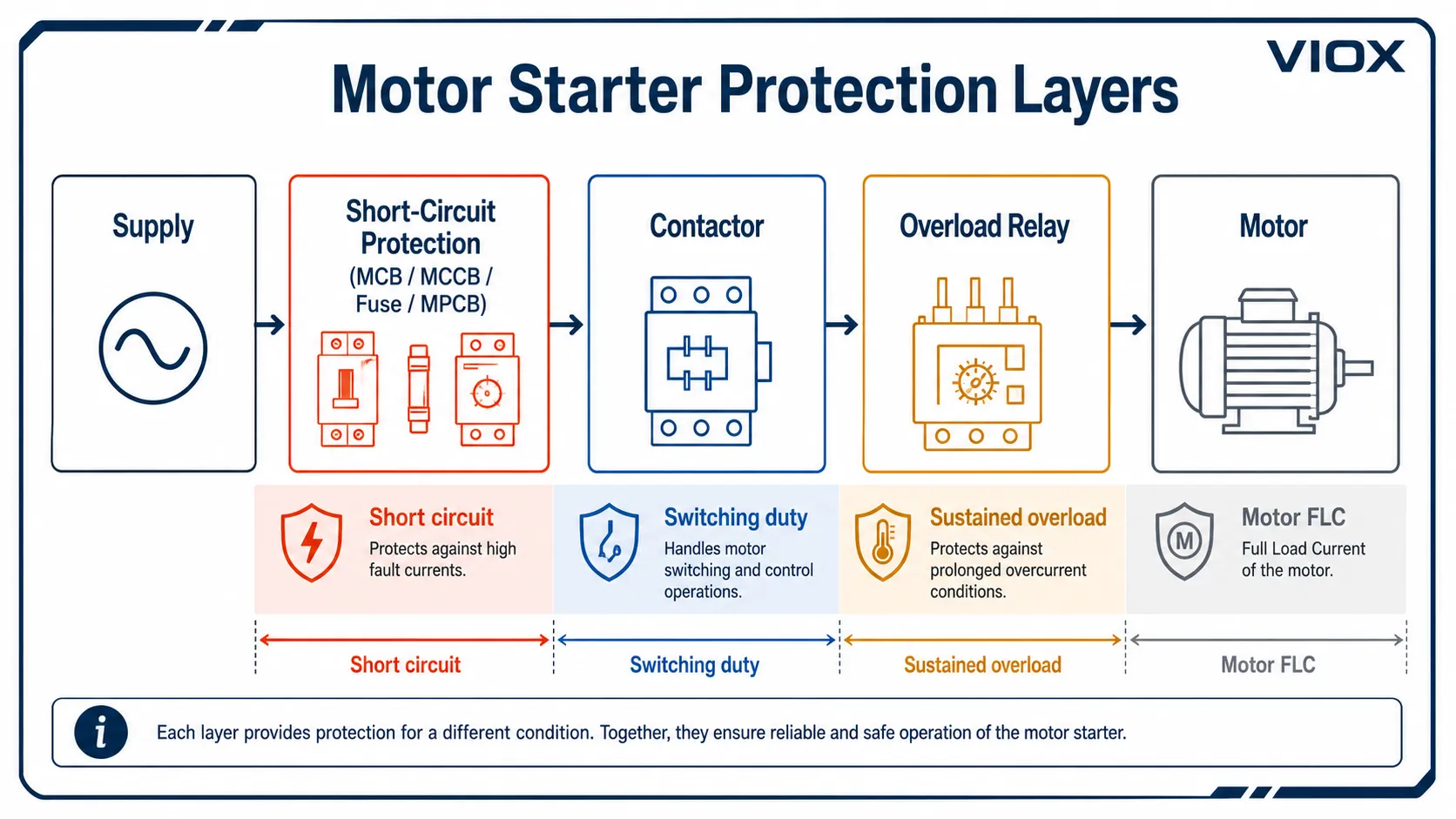

مرحلہ 6: شارٹ سرکٹ پروٹیکٹو ڈیوائس کا انتخاب کریں
شارٹ سرکٹ پروٹیکشن اوورلوڈ پروٹیکشن سے مختلف ہے۔.
شارٹ سرکٹ پروٹیکٹو ڈیوائس درج ذیل ہو سکتی ہے:
- ایم سی بی
- MCCB
- ایم پی سی بی
- فیوز
- فیوزڈ سوئچ ڈس کنیکٹر
اس کا انتخاب درج ذیل کی بنیاد پر کیا جانا چاہیے:
- سپلائی وولٹیج
- تنصیب کے مقام پر متوقع شارٹ سرکٹ کرنٹ
- کیبل کا سائز اور تنصیب کا طریقہ
- موٹر اسٹارٹنگ کرنٹ
- ٹرپ کرو یا ٹرپ سیٹنگز
- کونٹیکٹر اور اوورلوڈ ریلے کے ساتھ ہم آہنگی
- قابل اطلاق معیار اور مقامی کوڈ
بنیادی اصول یہ ہے:
بریکنگ کیپیسٹی >= متوقع شارٹ سرکٹ کرنٹاگر پینل پر دستیاب فالٹ کرنٹ 10 کلو ایمپیئر (kA) ہے، تو اس مقام پر صرف 6 کلو ایمپیئر بریکنگ کیپیسٹی والا بریکر موزوں نہیں ہے۔.
MCB/MCCB کے انتخاب کی حدود کے لیے، ملاحظہ کریں MCB بریکنگ کیپیسٹی: 6kA بمقابلہ 10kA اور Icu بمقابلہ Ics بمقابلہ Icw بمقابلہ Icm سرکٹ بریکر ریٹنگز.
مرحلہ 7: فوری ٹرپ (Instantaneous Trip) کو بہت کم سیٹ نہ کریں۔
موٹر کا اسٹارٹنگ کرنٹ عام طور پر فل لوڈ کرنٹ سے کئی گنا زیادہ ہوتا ہے۔ ڈائریکٹ آن لائن اسٹارٹنگ کے لیے، فیلڈ کا ایک اندازہ یہ ہے:
Istart ≈ 5 سے 8 گنا موٹر FLCدرست اسٹارٹنگ کرنٹ کا انحصار موٹر کے ڈیزائن، سپلائی وولٹیج، لوڈ کی انرشیا (inertia) اور اسٹارٹنگ کے طریقہ کار پر ہوتا ہے۔.
یہی وجہ ہے کہ موٹر سرکٹس کے لیے فوری ٹرپ کو فل لوڈ کرنٹ کے کم فکسڈ ملٹیپل پر سیٹ کرنا خطرناک ہو سکتا ہے۔ یہ اسٹارٹ اپ کے دوران فوری ٹرپنگ کا سبب بن سکتا ہے۔.
درست طریقہ کار یہ ہے:
- موٹر کے اسٹارٹنگ کرنٹ اور اسٹارٹنگ ٹائم کا تعین کریں۔.
- ایسا بریکر یا فیوز منتخب کریں جو نارمل اسٹارٹنگ کی اجازت دے۔.
- تصدیق کریں کہ یہ اب بھی شارٹ سرکٹس کو بحفاظت کلیئر کرتا ہے۔.
- اسے اوورلوڈ ریلے اور کونٹیکٹر کے ساتھ مربوط کریں۔.
- جہاں دستیاب ہو، مینوفیکچرر کے ٹرپ کروز اور کوآرڈینیشن ٹیبلز کا استعمال کریں۔.
چھوٹی موٹر سرکٹس کے لیے، کچھ ڈیزائنز میں C-curve یا D-curve MCBs نظر آ سکتے ہیں، لیکن حتمی انتخاب کا انحصار انرش کرنٹ، کیبل پروٹیکشن، فالٹ لیول اور مقامی معیار پر ہونا چاہیے۔ بڑی موٹرز کے لیے اکثر عام فائنل سرکٹ MCBs کے بجائے MCCBs، MPCBs یا فیوز کی ضرورت ہوتی ہے۔.
مرحلہ 8: آلات کے درمیان کوآرڈینیشن کی جانچ کریں۔
موٹر سٹارٹر کوآرڈینیشن کا مطلب ہے کہ شارٹ سرکٹ پروٹیکٹو ڈیوائس، کونٹیکٹر، اور اوورلوڈ ریلے فالٹ کے حالات میں مل کر بحفاظت کام کریں۔.
کوآرڈینیشن کے سوالات میں شامل ہیں:
- کیا بریکر یا فیوز خطرناک نقصان ہونے سے پہلے شارٹ سرکٹ کو کلیئر کر دے گا؟
- کیا کنٹیکٹر لیٹ تھرو کرنٹ اور انرجی کو برداشت کر سکتا ہے؟
- کیا اوورلوڈ ریلے موٹر کو غیر ضروری ٹرپنگ کے بغیر محفوظ رکھے گی؟
- کیا منتخب کردہ امتزاج مینوفیکچرر کے ٹیسٹ شدہ کوآرڈینیشن ٹیبل سے مطابقت رکھتا ہے؟
- کیا پینل دستیاب فالٹ کرنٹ کے لیے ڈیزائن کیا گیا ہے؟
آئی ای سی (IEC) موٹر سٹارٹر کے سیاق و سباق میں، کوآرڈینیشن پر اکثر کوآرڈینیشن کی اقسام کے حوالے سے بات کی جاتی ہے۔ کسی کوآرڈینیشن قسم کا دعویٰ تب تک نہ کریں جب تک کہ وہ ڈیوائس کے عین مطابق امتزاج کے لیے مینوفیکچرر کے ڈیٹا سے ثابت نہ ہو۔.
موٹر سٹارٹر کے وسیع تر آرکیٹیکچر کے لیے، ملاحظہ کریں موٹر اسٹارٹرز سلیکشن گائیڈ کی اقسام.

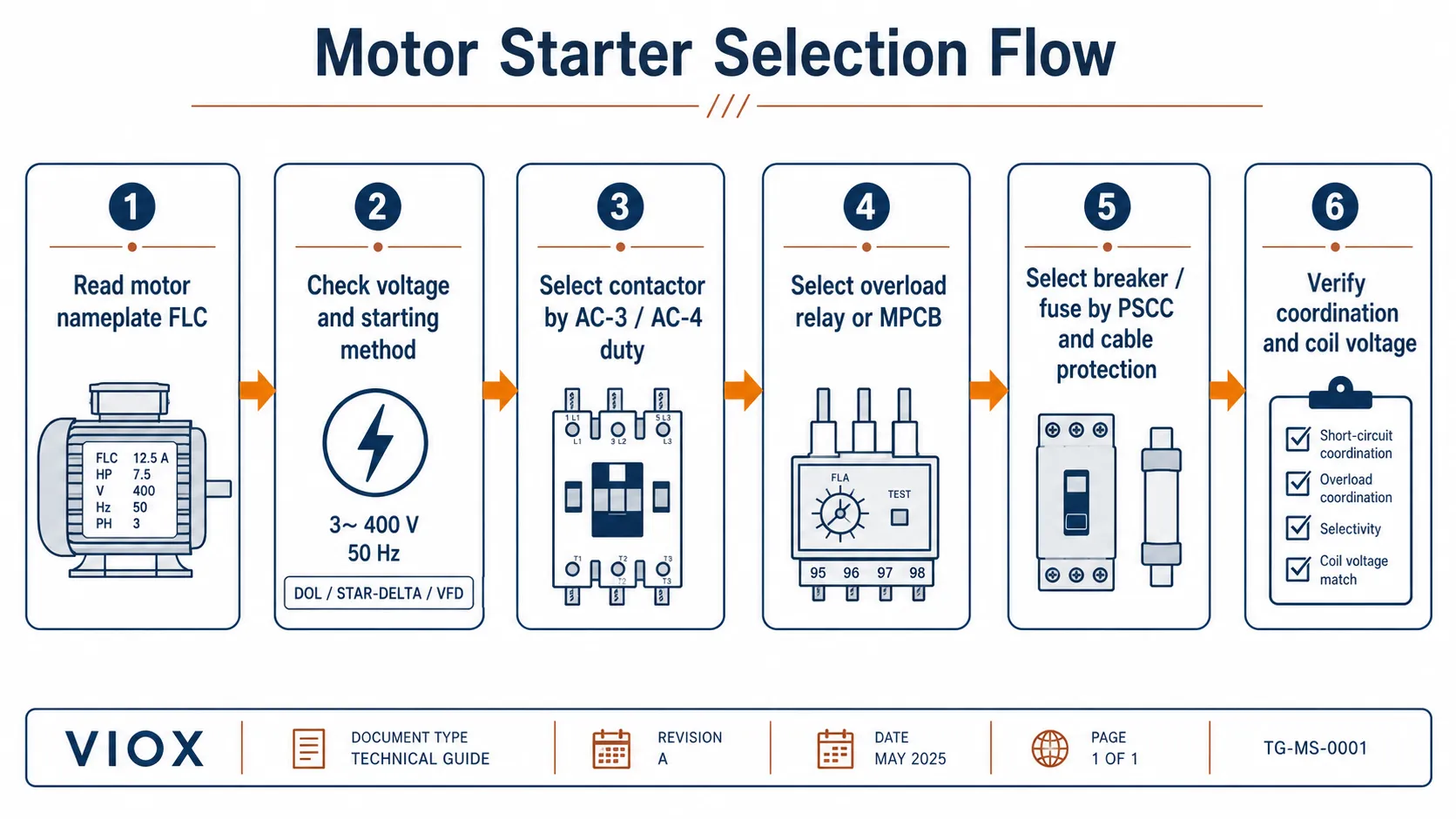

مرحلہ 9: 7.5 کلو واٹ کی موٹر کے لیے انتخاب کی مثال
فرض کریں:
- موٹر پاور: 7.5 کلو واٹ
- وولٹیج: 400 وولٹ تھری فیز
- تخمینی ایف ایل سی (FLC): تقریباً 14-16 ایمپیئر، نیم پلیٹ سے تصدیق کی جانی چاہیے
- ایپلی کیشن: معیاری پمپ
- اسٹارٹنگ کا طریقہ: ڈائریکٹ آن لائن (DOL)
- ڈیوٹی: نارمل اسٹارٹ/اسٹاپ، جاگنگ نہیں
رابطہ کرنے والا
400 وولٹ پر موٹر کی پاور/کرنٹ کے مطابق AC-3 موٹر ریٹنگ والا کانٹیکٹر منتخب کریں۔ انتخاب کی بنیاد کے طور پر AC-1 ریٹنگ کا استعمال نہ کریں۔.
اوورلوڈ ریلے
ایسا اوورلوڈ ریلے منتخب کریں جس کی ایڈجسٹ ایبل رینج موٹر کی اصل نیم پلیٹ کرنٹ کا احاطہ کرتی ہو۔ موٹر کی نیم پلیٹ کرنٹ اور قابل اطلاق اصولوں کے مطابق سیٹ کریں۔ اگر پمپ کا اسٹارٹنگ ٹائم نارمل ہے، تو معیاری ٹرپ کلاس موزوں ہو سکتی ہے؛ اصل اسٹارٹنگ ٹائم کے مطابق تصدیق کریں۔.
شارٹ سرکٹ تحفظ
MCB، MCCB، MPCB یا فیوز کا انتخاب درج ذیل کی بنیاد پر کریں:
- دستیاب شارٹ سرکٹ کرنٹ
- کیبل کا سائز
- اسٹارٹنگ کرنٹ
- کونٹیکٹر اور اوورلوڈ ریلے کے ساتھ ہم آہنگی
- پینل کا معیار اور مقامی تنصیب کا کوڈ
بریکر کا انتخاب صرف اس بنیاد پر نہ کریں کہ اس کی ایمپیئر ویلیو موٹر کرنٹ کے برابر ہے۔ بریکر کو موٹر اسٹارٹ کرنے کی اجازت دینی چاہیے اور خرابی کی صورت میں کیبل اور سرکٹ کو تحفظ بھی فراہم کرنا چاہیے۔.
کنڈلی وولٹیج
اگر کنٹرول سرکٹ 24 VDC ہے تو 24 VDC کونٹیکٹر کوائل کا انتخاب کریں، چاہے موٹر 400 VAC ہی کیوں نہ ہو۔ کوائل وولٹیج اور موٹر وولٹیج کا انتخاب الگ الگ ہوتا ہے۔.
فوری انتخاب کی چیک لسٹ
| قدم | کیا چیک کرنا ہے | اس کی اہمیت |
|---|---|---|
| 1 | موٹر نیم پلیٹ فل لوڈ کرنٹ | کلو واٹ (kW) کے تخمینے سے زیادہ درست |
| 2 | سپلائی وولٹیج اور فریکوئنسی | کرنٹ اور پروڈکٹ ریٹنگ پر اثر انداز ہوتا ہے |
| 3 | اسٹارٹنگ کا طریقہ کار | ڈی او ایل (DOL)، اسٹار-ڈیلٹا، سافٹ اسٹارٹر، وی ایف ڈی (VFD) |
| 4 | کونٹیکٹر کی کیٹیگری | عام موٹر ڈیوٹی کے لیے AC-3، سخت ڈیوٹی کے لیے AC-4 |
| 5 | اوورلوڈ ریلے کی رینج | موٹر کے فل لوڈ کرنٹ (FLC) کا احاطہ کرنا ضروری ہے۔ |
| 6 | ٹرپ کلاس | اسٹارٹنگ ٹائم اور موٹر پروٹیکشن کے مطابق ہونا ضروری ہے۔ |
| 7 | شارٹ سرکٹ ڈیوائس۔ | پی ایس سی سی (PSCC) اور کیبل پروٹیکشن سے مطابقت رکھنا ضروری ہے۔ |
| 8 | رابطہ کاری | ڈیوائسز کا بطور سسٹم محفوظ طریقے سے کام کرنا ضروری ہے۔ |
| 9 | کنڈلی وولٹیج | کنٹرول سرکٹ سے مطابقت رکھنا ضروری ہے۔ |
| 10 | انکلوژر اور ماحول۔ | حرارت، دھول، وائبریشن اور پینل کی جگہ وشوسنییتا (reliability) کو متاثر کرتے ہیں۔ |
عام انتخاب کی غلطیاں
غلطی 1: AC-1 کرنٹ کے مطابق کانٹیکٹر کا انتخاب کرنا
AC-1 موٹر سوئچنگ کی عام کیٹیگری نہیں ہے۔ زیادہ تر اسکوائرل کیج (squirrel-cage) موٹر ایپلی کیشنز کے لیے AC-3 چیک کریں۔ ریورسنگ، انچنگ یا پلگنگ کے لیے AC-4 یا مینوفیکچرر کی ہدایات دیکھیں۔.
غلطی 2: نیم پلیٹ کرنٹ چیک کیے بغیر موٹر کے kW کا استعمال کرنا
kW تخمینہ لگانے کے لیے مفید ہے۔ اوورلوڈ ریلے کی سیٹنگ اور حتمی انتخاب کے لیے نیم پلیٹ کرنٹ زیادہ بہتر بنیاد ہے۔.
غلطی 3: یہ فرض کر لینا کہ بریکر موٹر کو تمام اوورلوڈز سے محفوظ رکھتا ہے
بریکر شارٹ سرکٹ اور فیڈر اوورلوڈ سے تو تحفظ دے سکتا ہے، لیکن موٹر کے تھرمل اوورلوڈ تحفظ کے لیے اکثر اوورلوڈ ریلے، الیکٹرانک اوورلوڈ، یا MPCB کی ضرورت ہوتی ہے۔.
غلطی 4: شارٹ سرکٹ ٹرپ کو بہت کم سیٹ کرنا
موٹر کا سٹارٹنگ کرنٹ فل لوڈ کرنٹ سے کئی گنا زیادہ ہو سکتا ہے۔ اگر انسٹنٹینیئس (instantaneous) سیٹنگ یا ٹرپ کرو بہت حساس ہو، تو موٹر نارمل سٹارٹنگ کے دوران ٹرپ ہو سکتی ہے۔.
غلطی 5: ڈیوٹی سائیکل کو نظر انداز کرنا
دن میں چند بار چلنے والا پمپ، ہوسٹ، کرین، ریورسنگ کنویئر یا انچنگ مشین سے مختلف ہوتا ہے۔ سوئچنگ ڈیوٹی کنٹیکٹر کے انتخاب پر اثر انداز ہوتی ہے۔.
غلطی 6: فالٹ لیول کو نظر انداز کرنا
درست ریٹیڈ کرنٹ والا بریکر بھی غیر موزوں ہو سکتا ہے اگر اس کی بریکنگ کیپیسٹی ممکنہ شارٹ سرکٹ کرنٹ سے کم ہو۔.
غلطی 7: کنٹرول وولٹیج اور پاور وولٹیج کو مکس کرنا
موٹر 400 VAC کی ہو سکتی ہے، جبکہ کنٹیکٹر کوائل 24 VDC یا 230 VAC کی ہو سکتی ہے۔ ہمیشہ کنٹرول سرکٹ کو چیک کریں۔.
اکثر پوچھے گئے سوالات
کیا میں صرف موٹر کے کلو واٹ (kW) کی بنیاد پر کنٹیکٹر کا انتخاب کر سکتا ہوں؟
نہیں۔ موٹر کے کلو واٹ ایک ابتدائی نقطہ فراہم کرتے ہیں، لیکن حتمی انتخاب کے لیے موٹر کا فل لوڈ کرنٹ، وولٹیج، یوٹیلائزیشن کیٹیگری جیسے کہ AC-3 یا AC-4، ڈیوٹی سائیکل، اور مینوفیکچرر کی ریٹنگ ٹیبلز کا استعمال کرنا چاہیے۔.
AC-3 کنٹیکٹر ریٹنگ کیا ہے؟
AC-3 ایک IEC یوٹیلائزیشن کیٹیگری ہے جو عام طور پر اسکوائرل کیج موٹر کو اسٹارٹ کرنے اور موٹر کے رننگ اسپیڈ تک پہنچنے کے بعد اسے بند کرنے کے لیے استعمال ہوتی ہے۔ یہ بہت سی معیاری موٹر کنٹیکٹر ایپلی کیشنز کے لیے کلیدی ریٹنگ ہے۔.
AC-4 کنٹیکٹر ریٹنگ کیا ہے؟
AC-4 موٹر کے زیادہ سخت کاموں جیسے انچنگ، پلگنگ اور ریورسنگ کا احاطہ کرتی ہے۔ جو کنٹیکٹر AC-3 کے لیے موزوں ہو، وہ اسی موٹر پاور پر AC-4 کے لیے موزوں نہیں ہو سکتا۔.
کیا مجھے اوورلوڈ ریلے کی ضرورت ہے اگر میرے پاس پہلے سے سرکٹ بریکر موجود ہے؟
اکثر ہاں۔ ایک عام سرکٹ بریکر شارٹ سرکٹ اور فیڈر پروٹیکشن فراہم کرتا ہے، لیکن موٹر اوورلوڈ پروٹیکشن کے لیے عام طور پر اوورلوڈ ریلے، الیکٹرانک اوورلوڈ ریلے، یا موٹر کرنٹ کے مطابق منتخب کردہ MPCB کی ضرورت ہوتی ہے۔.
MPCB اور اوورلوڈ ریلے میں کیا فرق ہے؟
اوورلوڈ ریلے موٹر کے مسلسل اوورلوڈ سے تحفظ فراہم کرتا ہے لیکن اسے عام طور پر الگ شارٹ سرکٹ پروٹیکشن کی ضرورت ہوتی ہے۔ ایک MPCB اگر درست طریقے سے منتخب اور ریٹ کیا گیا ہو تو ایک ہی ڈیوائس میں موٹر اوورلوڈ اور شارٹ سرکٹ دونوں سے تحفظ فراہم کر سکتا ہے۔.
کیا MCB موٹر کی حفاظت کر سکتا ہے؟
MCB کو کچھ چھوٹے موٹر سرکٹس میں حفاظتی اسکیم کے حصے کے طور پر استعمال کیا جا سکتا ہے، لیکن یہ خود بخود موٹر کے تحفظ کا مکمل حل نہیں ہے۔ اسٹارٹنگ کرنٹ، ٹرپ کرو، کیبل پروٹیکشن، شارٹ سرکٹ کی گنجائش، اور اوورلوڈ پروٹیکشن کو لازمی چیک کیا جانا چاہیے۔.
میں موٹر کے لیے بریکر کا سائز کیسے منتخب کروں؟
موٹر کے فل لوڈ کرنٹ، کیبل کے سائز، اسٹارٹنگ کرنٹ، اور متوقع شارٹ سرکٹ کرنٹ سے شروعات کریں۔ پھر ایسا بریکر، MPCB، MCCB، یا فیوز منتخب کریں جو نارمل اسٹارٹنگ کی اجازت دے، کیبل کی حفاظت کرے، اور جس کی بریکنگ کی صلاحیت کافی ہو۔.
اسٹارٹ اپ کے دوران میرا موٹر بریکر ٹرپ کیوں ہو جاتا ہے؟
عام وجوہات میں اسٹارٹنگ کرنٹ کا ٹرپ کرو سے زیادہ ہونا، کم وولٹیج، ضرورت سے زیادہ لوڈ انرشیا، غلط بریکر کی قسم، غلط انسٹنٹینیئس سیٹنگ، وولٹیج ڈراپ، مکینیکل اوورلوڈ، یا نامناسب اسٹارٹنگ طریقہ شامل ہیں۔.
کیا میں بار بار ٹرپنگ کو روکنے کے لیے بڑا بریکر استعمال کر سکتا ہوں؟
کیبل پروٹیکشن، موٹر پروٹیکشن، اور فالٹ کلیئرنگ کو چیک کیے بغیر ایسا نہیں کیا جا سکتا۔ بریکر کا سائز بڑھانے سے علامت تو چھپ سکتی ہے لیکن کیبل یا موٹر غیر محفوظ رہ سکتی ہے۔.
موٹر اسٹارٹر منتخب کرنے کا سب سے محفوظ طریقہ کیا ہے؟
منتخب کردہ ڈیوائس کے امتزاج کے لیے موٹر نیم پلیٹ کرنٹ، ایپلیکیشن ڈیوٹی، اسٹارٹنگ کا طریقہ، شارٹ سرکٹ لیول، اوورلوڈ ریلے سیٹنگ، کونٹیکٹر یوٹیلائزیشن کیٹیگری، اور مینوفیکچرر کوآرڈینیشن ٹیبلز کا استعمال کریں۔.
خلاصہ
موٹر کی پاور مفید ہے، لیکن یہ کافی نہیں ہے۔ ایک قابل اعتماد موٹر اسٹارٹر کا انتخاب فل لوڈ کرنٹ سے شروع ہوتا ہے، پھر کونٹیکٹر ڈیوٹی، اوورلوڈ پروٹیکشن، شارٹ سرکٹ پروٹیکشن، کوآرڈینیشن، اور کنٹرول وولٹیج کو چیک کیا جاتا ہے۔.
زیادہ تر لو-وولٹیج موٹر پینلز کے لیے:
- کونٹیکٹر کا انتخاب AC-3 یا AC-4 موٹر ڈیوٹی کے مطابق کریں، نہ کہ AC-1 کرنٹ کے مطابق۔
- اوورلوڈ پروٹیکشن کو موٹر نیم پلیٹ کرنٹ کے مطابق سیٹ کریں۔
- شارٹ سرکٹ پروٹیکٹو ڈیوائس کا انتخاب فالٹ لیول، کیبل سائز، اسٹارٹنگ کرنٹ، اور کوآرڈینیشن کی بنیاد پر کریں۔
- مکمل اسٹارٹر کمبی نیشن کی تصدیق کریں، نہ کہ صرف ہر ڈیوائس کو الگ الگ دیکھیں۔
VIOX موٹر کنٹرول سلیکشن کے لیے، جائزہ لیں AC کونٹیکٹاور, تھرمل اوورلوڈ ریلے, ، اور معاون گائیڈز کا جو کہ پر موجود ہیں۔ کونٹیکٹر بمقابلہ موٹر سٹارٹر, تھرمل اوورلوڈ ریلے کا انتخاب, تھرمل اوورلوڈ ریلے بمقابلہ ایم پی سی بی (MPCB)، اور کنٹیکٹر بمقابلہ سرکٹ بریکر.
