ประเภทหลักของ MCB มีอะไรบ้าง?
ประเภทของ MCB ที่พบบ่อยที่สุดคือ Type B, Type C และ Type D ซึ่งจำแนกตามเส้นกราฟการทริปด้วยแม่เหล็ก นอกจากนี้ยังมี Type K และ Type Z ที่ใช้ในงานเฉพาะทางและตามช่วงผลิตภัณฑ์ของผู้ผลิตแต่ละราย MCB ยังสามารถจำแนกตามจำนวนโพล, พิกัดกระแส, พิกัดการตัดกระแสลัดวงจร, พิกัดแรงดัน AC/DC และลักษณะการใช้งาน.
สำหรับวงจรไฟฟ้าที่อยู่อาศัยส่วนใหญ่ที่มีกระแสกระชากต่ำ มักใช้ Type B สำหรับวงจรเชิงพาณิชย์และโหลดมอเตอร์ขนาดเล็ก มักใช้ Type C สำหรับโหลดที่มีกระแสกระชากสูง เช่น หม้อแปลงหรือมอเตอร์ขนาดใหญ่ อาจใช้ Type D แต่ต้องตรวจสอบเงื่อนไขของลูปความผิดพร่องและกระแสลัดวงจรที่เกิดขึ้นได้ก่อนเสมอ.
สำหรับการประเมินผลิตภัณฑ์ โปรดดู VIOX ผลิตภัณฑ์ MCB.

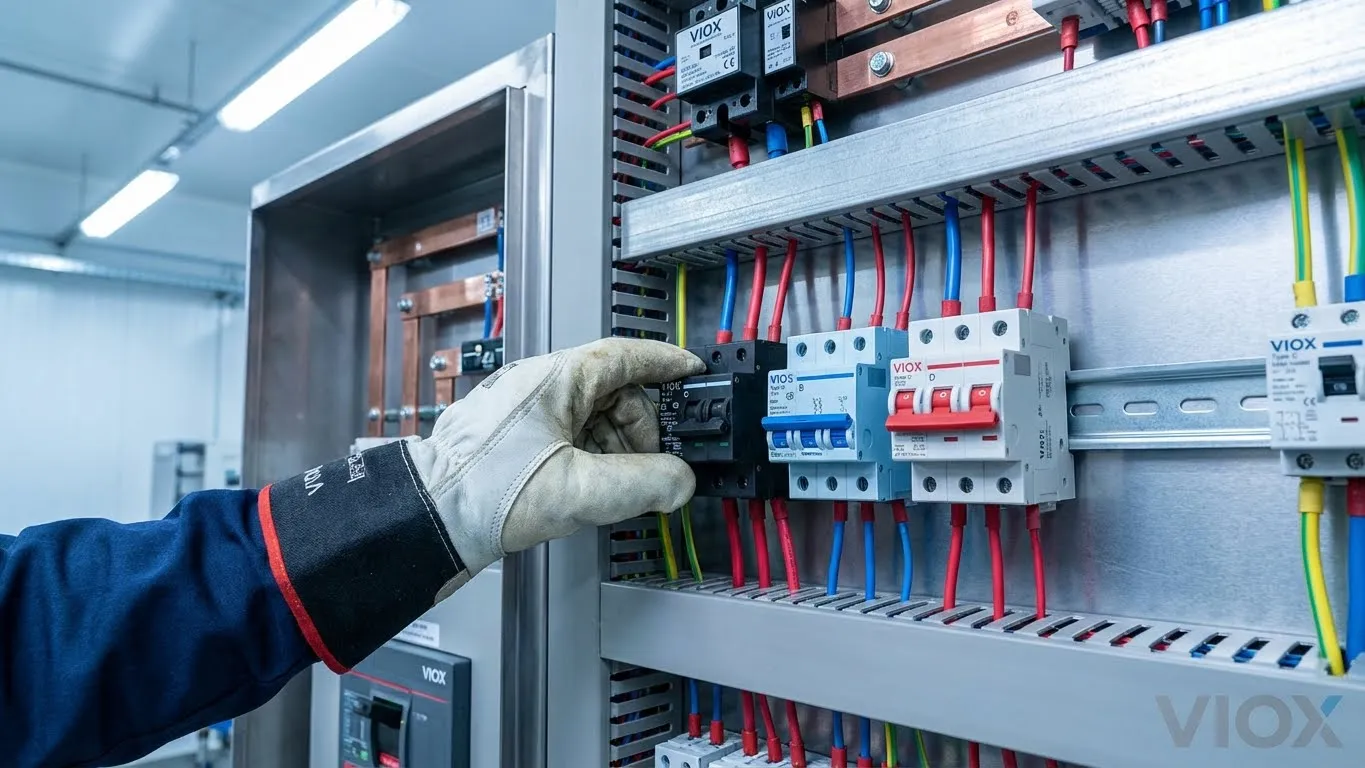

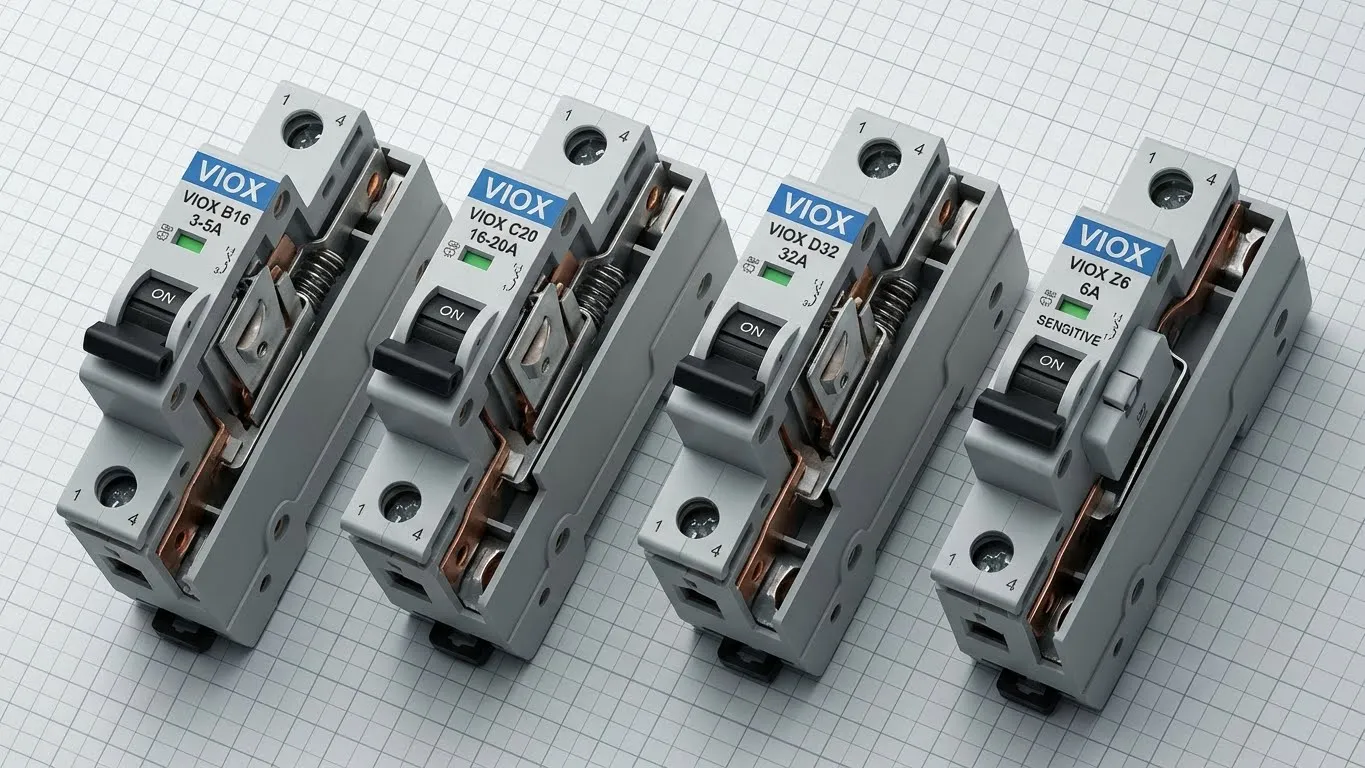

สรุปประเภทของ MCB
| ประเภท MCB | ช่วงทริปแม่เหล็ก | เรื่องทั่วไปใช้ | ความเสี่ยงหลักหากใช้งานผิดประเภท |
|---|---|---|---|
| ประเภท บี | 3 ถึง 5 เท่าของ In | ระบบแสงสว่างในที่อยู่อาศัย, เต้ารับ, โหลดที่มีกระแสกระชากต่ำ | อาจเกิดการทริปโดยไม่จำเป็นเมื่อเจอกระแสกระชากจากมอเตอร์หรือหม้อแปลง |
| ประเภท C | 5 ถึง 10 เท่าของ In | วงจรเชิงพาณิชย์, มอเตอร์ขนาดเล็ก, ระบบปรับอากาศ (HVAC), ระบบจ่ายไฟทั่วไป | อาจตัดวงจรช้าเกินไปหากกระแสลัดวงจรมีค่าต่ำ |
| ประเภท D | 10 ถึง 20 เท่าของ In | หม้อแปลง มอเตอร์ขนาดใหญ่ และโหลดทางอุตสาหกรรมที่มีกระแสกระชากสูง | จำเป็นต้องมีการตรวจสอบค่าความต้านทานในลูปความผิดพร่องและเวลาในการตัดวงจร |
| ประเภท K | มักอยู่ที่ประมาณ 8 ถึง 12 เท่าของกระแสพิกัด (In) ขึ้นอยู่กับผู้ผลิต | มอเตอร์และโหลดประเภทอินดักทีฟ | ไม่สามารถใช้ได้ทั่วไป ต้องตรวจสอบข้อมูลทางเทคนิค (Datasheet) |
| ประเภท Z | มักอยู่ที่ประมาณ 2 ถึง 3 เท่าของกระแสพิกัด (In) ขึ้นอยู่กับผู้ผลิต | อุปกรณ์อิเล็กทรอนิกส์ที่มีความไวสูง สารกึ่งตัวนำ และวงจรควบคุม | อาจเกิดการทริปโดยไม่จำเป็นหากมีกระแสกระชาก (Inrush current) |
ช่วงค่าเหล่านี้เป็นค่าอ้างอิงสำหรับการใช้งานจริง ควรตรวจสอบกราฟการทริปที่ถูกต้องจากเอกสารข้อมูลของผู้ผลิตและมาตรฐานผลิตภัณฑ์ที่เกี่ยวข้องเสมอ.

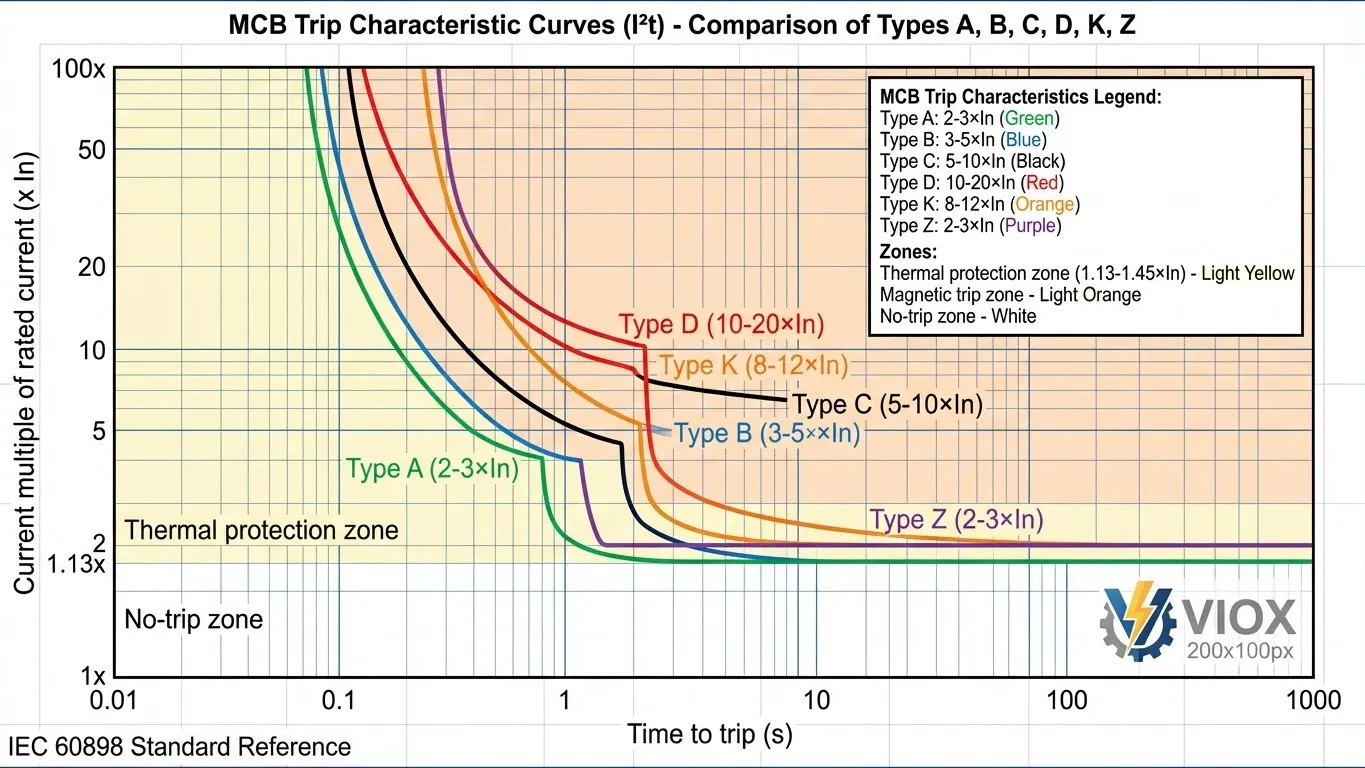

ประเภทของกราฟการทริป (Trip Curve Types): B, C, D, K และ Z
กราฟการทริปอธิบายถึงความเร็วในการตัดวงจรของ MCB เมื่อกระแสไฟฟ้าสูงเกินกว่าพิกัดกระแสที่กำหนด ถือเป็นหนึ่งในคุณสมบัติที่สำคัญที่สุดของ MCB เนื่องจากเป็นตัวกำหนดว่าเบรกเกอร์จะสามารถทนต่อกระแสกระชากปกติได้หรือไม่ หรือจะตัดวงจรเร็วเกินไป.

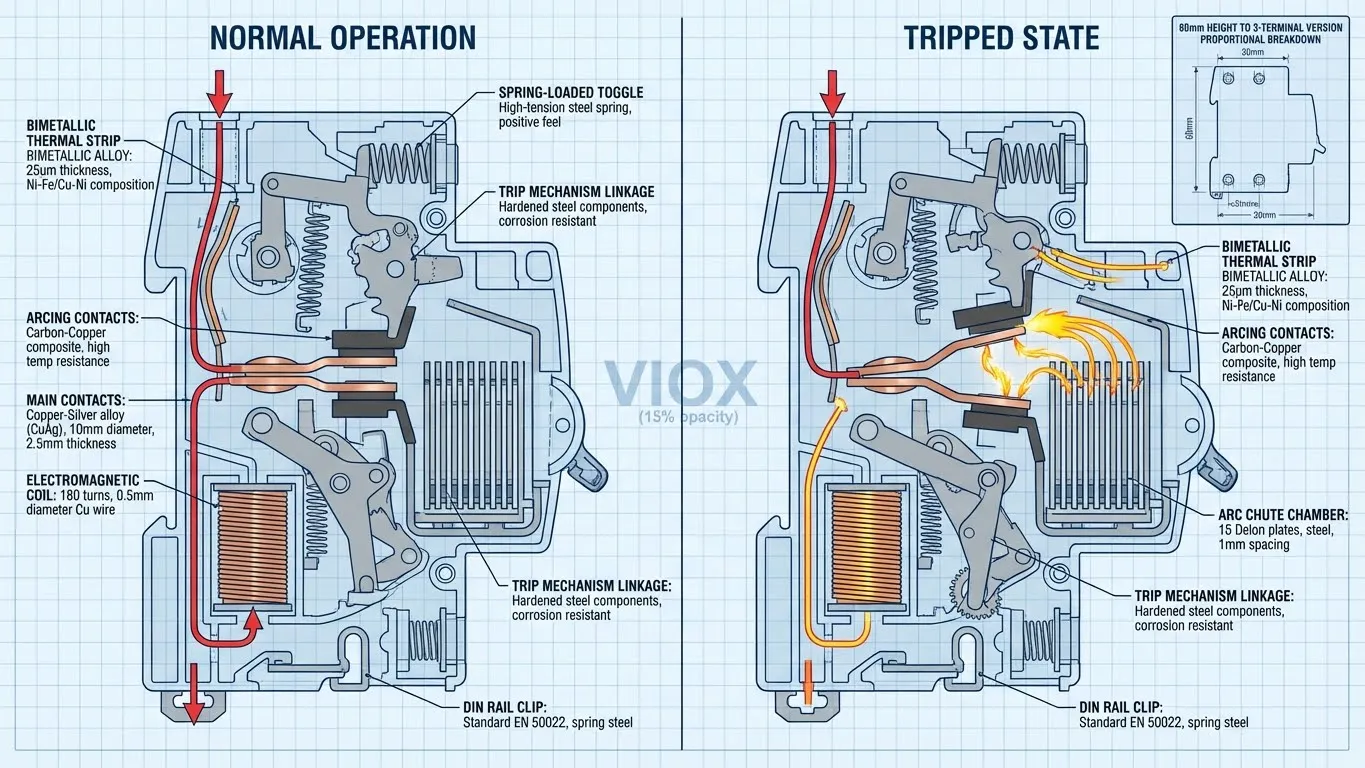

MCB มีการตอบสนองต่อการทริปพื้นฐาน 2 รูปแบบ:
- การตัดวงจรด้วยความร้อน สำหรับการใช้งานเมื่อเกิดโอเวอร์โหลด (Overload) โดยปกติจะใช้แผ่นโลหะคู่ (Bimetallic strip).
- การตัดวงจรด้วยแม่เหล็ก สำหรับการใช้งานเมื่อเกิดไฟฟ้าลัดวงจร (Short circuit) โดยปกติจะใช้ขดลวดแม่เหล็กไฟฟ้าหรือโซลีนอยด์.
ประเภท B, C, D, K และ Z ส่วนใหญ่จะอธิบายถึงช่วงการทริปแบบฉับพลันด้วยแม่เหล็ก (Magnetic instantaneous trip range).
MCB ประเภท B
โดยทั่วไป MCB ประเภท B จะทริปด้วยระบบแม่เหล็กที่ 3 ถึง 5 เท่าของกระแสพิกัด.
มักใช้สำหรับ:
- วงจรแสงสว่างในที่พักอาศัย
- วงจรเต้ารับที่มีกระแสกระชากต่ำ
- โหลดความต้านทานขนาดเล็ก
- วงจรย่อยสำหรับที่อยู่อาศัยทั่วไป
- วงจรที่กระแสลัดวงจรอาจมีจำกัด
เซอร์กิตเบรกเกอร์ชนิด B มีความไวสูงกว่าชนิด C หรือ D ทำให้เหมาะสำหรับโหลดที่มีกระแสกระชากต่ำ แต่อาจเกิดการทริปโดยไม่จำเป็นเมื่อใช้กับมอเตอร์ หม้อแปลง แหล่งจ่ายไฟ หรืออุปกรณ์อื่นๆ ที่มีกระแสขณะเริ่มทำงานสูง.
เซอร์กิตเบรกเกอร์ชนิด C (Type C MCB)
เซอร์กิตเบรกเกอร์ชนิด C โดยทั่วไปจะทริปด้วยกลไกแม่เหล็กที่ 5 ถึง 10 เท่าของกระแสพิกัด.
มักใช้สำหรับ:
- วงจรจ่ายไฟสำหรับอาคารพาณิชย์
- มอเตอร์ขนาดเล็ก
- อุปกรณ์ HVAC
- กลุ่มหลอดฟลูออเรสเซนต์หรือหลอด LED ที่มีกระแสกระชาก
- ปั๊มน้ำขนาดเล็กและพัดลม
- ตู้ควบคุมไฟฟ้าในงานอุตสาหกรรมทั่วไป
เซอร์กิตเบรกเกอร์ชนิด C มักเป็นทางเลือกที่เหมาะสมที่สุดในทางปฏิบัติ โดยสามารถทนต่อกระแสกระชากได้มากกว่าชนิด B แต่ยังคงต้องการกระแสลัดวงจรที่เพียงพอเพื่อให้ทริปได้อย่างรวดเร็วในสภาวะไฟฟ้าลัดวงจร.
เคล็ดลับจากวิศวกร VIOX: ข้อผิดพลาดที่พบบ่อยคือการเปลี่ยนจากชนิด C เป็นชนิด D เพียงเพราะมอเตอร์หรือหม้อแปลงไฟฟ้าเก่าทำให้เบรกเกอร์ทริปโดยไม่มีสาเหตุ ซึ่งอาจเป็นการแก้ปัญหาที่ปลายเหตุและสร้างความเสี่ยงใหม่ขึ้นมา หากสายไฟมีความยาวมากและค่าความต้านทานในลูปความผิดพร่อง (fault-loop impedance) สูง เบรกเกอร์ชนิด D อาจทริปไม่เร็วพอเมื่อเกิดไฟฟ้าลัดวงจร ก่อนที่จะเปลี่ยนชนิดของกราฟการทริป ควรตรวจสอบกระแสกระชากของโหลด ขนาดสายไฟ กระแสลัดวงจรที่ใช้งานได้จริง และค่าความต้านทานในลูปความผิดพร่องเสียก่อน.
เซอร์กิตเบรกเกอร์ (MCB) ชนิด D
โดยทั่วไปเซอร์กิตเบรกเกอร์ (MCB) ชนิด D จะทริปด้วยกลไกแม่เหล็กที่ระดับ 10 ถึง 20 เท่าของกระแสพิกัด.
มักใช้สำหรับ:
- หม้อแปลง
- มอเตอร์ขนาดใหญ่
- เครื่องเชื่อม
- โหลดทางอุตสาหกรรมที่มีกระแสกระชากสูง
- วงจรเครื่องจักรบางประเภท
ไม่ควรเลือกใช้ Type D เพียงเพราะเกิดปัญหาทริปผิดพลาด (nuisance tripping) จากการใช้ Type B หรือ Type C เนื่องจากเกณฑ์การทริปด้วยแม่เหล็กที่สูงกว่า หมายความว่าวงจรจะต้องมีกระแสลัดวงจรเพียงพอสำหรับการตัดวงจรที่รวดเร็ว จึงจำเป็นต้องตรวจสอบค่าความต้านทานในลูปความผิดพร่อง (fault-loop impedance) ความยาวสายไฟ กำลังการจ่ายไฟ และกฎระเบียบในท้องถิ่น.
เซอร์กิตเบรกเกอร์ (MCB) ชนิด Type K และ Type Z
Type K และ Type Z มีการใช้งานที่ไม่ครอบคลุมเท่ากับ Type B, C และ D แต่มีความสำคัญในกลุ่มผลิตภัณฑ์บางประเภท.
เซอร์กิตเบรกเกอร์ (MCB) ชนิด K
ชนิด K มักใช้กับมอเตอร์และโหลดที่มีค่าความเหนี่ยวนำ ซึ่งจำเป็นต้องทนต่อกระแสกระชากในช่วงเริ่มต้นได้ พฤติกรรมการทริปที่แน่นอนขึ้นอยู่กับผู้ผลิตและมาตรฐานของผลิตภัณฑ์ ดังนั้นข้อมูลในเอกสารทางเทคนิค (Datasheet) จึงมีความสำคัญมากกว่าตัวอักษรกำกับเพียงอย่างเดียว.
เซอร์กิตเบรกเกอร์ (MCB) ชนิด Z
ชนิด Z มีความไวสูงกว่าและมักใช้กับวงจรอิเล็กทรอนิกส์ สารกึ่งตัวนำ วงจรวัดค่า และวงจรควบคุม สามารถช่วยป้องกันอุปกรณ์ที่มีความละเอียดอ่อนได้ แต่อาจเกิดการทริปโดยไม่จำเป็น (Nuisance tripping) หากโหลดมีกระแสกระชาก.
อย่าทึกทักเอาเองว่ากราฟการทริปชนิด K และ Z จะมีจำหน่ายหรือมีคุณสมบัติเหมือนกันในทุกผู้ผลิต ควรตรวจสอบซีรีส์ของผลิตภัณฑ์ มาตรฐาน และกราฟการทริปให้แน่ชัด.
มีเซอร์กิตเบรกเกอร์ (MCB) ชนิด A หรือไม่?
เอกสารเก่า ข้อมูลอ้างอิงระดับภูมิภาค หรือเอกสารเฉพาะของผู้ผลิตบางรายอาจมีการกล่าวถึงชนิด A แต่ชนิด B, C และ D เป็นกราฟการทริปของ MCB ที่ได้รับการยอมรับอย่างกว้างขวางที่สุดสำหรับการเลือกใช้งานทั่วไป.
สำหรับการค้นหาผ่าน SEO เช่น ประเภทของ MCB ได้แก่ A, B, C และ D, ควรระมัดระวังในการอธิบายเกี่ยวกับ MCB ประเภท A แทนที่จะนำเสนอว่าเป็นประเภทหลักที่ใช้กันทั่วไปในปัจจุบัน หากข้อกำหนดของโครงการระบุถึงประเภท A ให้ตรวจสอบมาตรฐานที่แน่ชัด เอกสารข้อมูลของผู้ผลิต และความหมายที่แท้จริงที่ต้องการสื่อ.
หมายเหตุ: ผู้ใช้งานจำนวนมากที่ค้นหาคำว่า “Type A” แท้จริงแล้วกำลังมองหา อุปกรณ์ RCD, RCCB หรือ RCBO ประเภท A, ไม่ใช่ MCB ประเภท A อุปกรณ์ตัดกระแสไฟฟ้ารั่ว (Residual-current devices) ประเภท A ถูกออกแบบมาเพื่อตรวจจับกระแสไฟฟ้ารั่วแบบ AC และกระแสไฟฟ้ารั่วแบบ DC ที่เป็นพัลส์จากโหลดอิเล็กทรอนิกส์สมัยใหม่ ซึ่งเป็นระบบการจำแนกประเภทที่แตกต่างจากเส้นกราฟการทริปของ MCB.
วิธีอื่นๆ ในการจำแนกประเภท MCB
เส้นกราฟการทริปเป็นเพียงวิธีหนึ่งในการจำแนกประเภทของเซอร์กิตเบรกเกอร์ขนาดเล็ก (MCB) การเลือก MCB ที่สมบูรณ์ยังต้องพิจารณาถึงจำนวนโพล, พิกัดกระแส, พิกัดการตัดกระแสลัดวงจร, แรงดันไฟฟ้า และการใช้งานกับระบบ AC/DC อีกด้วย.
ตามจำนวนโพล
| ประเภทของโพล | เรื่องทั่วไปใช้ |
|---|---|
| 1พ | การป้องกันตัวนำที่มีกระแสไฟฟ้า (Live conductor) สำหรับระบบเฟสเดียว |
| 1P+เอ็น | การป้องกันเฟสพร้อมการตัดสายนิวทรัลหรือการเชื่อมต่อนิวทรัล ขึ้นอยู่กับการออกแบบ |
| 2พี | การตัดวงจรแบบสองโพล มักใช้สำหรับวงจรเฟสเดียวที่ต้องการการตัดทั้งสายไลน์และสายนิวทรัล |
| 3พี | วงจรสามเฟสที่ไม่มีการตัดสายนิวทรัล |
| 3P+N / 4P | วงจรสามเฟสที่ต้องการการตัดสายนิวทรัลหรือการแยกวงจร (Isolation) |
ตรวจสอบเสมอว่าขั้วนิวทรัลได้รับการป้องกัน ถูกตัดวงจร หรือเพียงแค่เชื่อมต่อผ่านอุปกรณ์เท่านั้น ฉลากด้านหน้าเพียงอย่างเดียวอาจไม่เพียงพอ.
ตามพิกัดกระแสไฟฟ้า
พิกัดกระแสไฟฟ้าของ MCB คือค่ากระแสต่อเนื่องภายใต้สภาวะที่กำหนด พิกัดทั่วไปในตู้คอนซูมเมอร์ยูนิตมักประกอบด้วย 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A และ 63A โดยในบางรุ่นอาจมีพิกัดที่สูงกว่านี้.
ต้องเลือกพิกัดกระแสไฟฟ้าตามปัจจัยดังต่อไปนี้:
- กระแสโหลด
- ขนาดของสายไฟ
- วิธีการติดตั้ง
- อุณหภูมิแวดล้อม
- การจัดกลุ่มและสภาวะของตู้ควบคุมไฟฟ้า
- กฎการเดินสายไฟที่เกี่ยวข้อง
อย่าเลือกขนาด MCB ใหญ่เกินความจำเป็นเพียงเพื่อหลีกเลี่ยงการทริปโดยไม่ตั้งใจ การเลือกขนาดใหญ่เกินไปอาจทำให้สายไฟไม่ได้รับการป้องกันอย่างเพียงพอ.
ตามพิกัดการตัดกระแสลัดวงจร
Breaking capacity คือค่ากระแสลัดวงจรสูงสุดที่ MCB สามารถตัดวงจรได้อย่างปลอดภัยภายใต้พิกัดที่กำหนด.
ค่ามาตรฐานที่พบได้ทั่วไปในงานติดตั้งที่อยู่อาศัยและอาคารพาณิชย์ ได้แก่:
- 6kA
- 10kA
- ค่าที่สูงกว่าในกลุ่มผลิตภัณฑ์เฉพาะ
ค่า Breaking capacity ที่ต้องการขึ้นอยู่กับค่ากระแสลัดวงจรที่คาดการณ์ ณ จุดติดตั้ง หากกระแสฟอลต์เกินกว่าพิกัดของ MCB อุปกรณ์นั้นจะไม่เหมาะสมต่อการใช้งาน.
สำหรับคำแนะนำเชิงลึก โปรดดู ความสามารถในการตัดกระแสลัดวงจรของ MCB ขนาด 6kA เทียบกับ 10kA.
AC MCB กับ DC MCB
MCB สำหรับระบบ AC และ DC ไม่สามารถใช้แทนกันได้โดยอัตโนมัติ เนื่องจากอาร์คของไฟฟ้ากระแสตรง (DC) ดับได้ยากกว่าเพราะไม่มีจุดตัดศูนย์ (Zero crossing) ตามธรรมชาติ.
สำหรับวงจร DC ให้ตรวจสอบ:
- พิกัดแรงดันไฟฟ้ากระแสตรง (DC voltage rating)
- เครื่องหมายแสดงขั้ว (Polarity marking)
- การออกแบบแบบไม่มีขั้วหรือมีขั้ว
- จำนวนขั้วที่ต่ออนุกรม
- พิกัดการตัดกระแสลัดวงจรที่แรงดันไฟฟ้ากระแสตรง
- แผนผังสายไฟ
สำหรับการเลือกใช้งานไฟฟ้ากระแสตรง โปรดดู วิธีการเลือกเซอร์กิตเบรกเกอร์ไฟฟ้ากระแสตรง (DC Circuit Breaker) แล้ว ขั้วของเซอร์กิตเบรกเกอร์ไฟฟ้ากระแสตรง (DC).
คุณลักษณะของ MCB ที่ผู้ซื้อควรตรวจสอบ
| ลักษณะเฉพาะ | ทำไมมันจึงสำคัญ |
|---|---|
| กระแสไฟฟ้าที่กำหนดใน | ต้องเหมาะสมกับการป้องกันโหลดและสายไฟ |
| เส้นโค้งการตัดวงจร (Trip curve) | เป็นตัวกำหนดความทนทานต่อกระแสกระชากและพฤติกรรมการทริปเมื่อเกิดไฟฟ้าลัดวงจร |
| พิกัดการตัดกระแสลัดวงจร Icn / Icu | ต้องมีค่าพิกัดกระแสลัดวงจรสูงกว่ากระแสลัดวงจรที่คาดว่าจะเกิดขึ้น |
| แรงดันไฟฟ้าที่กำหนด | ต้องสอดคล้องกับแรงดันไฟฟ้าของระบบไฟฟ้ากระแสสลับ (AC) หรือกระแสตรง (DC) |
| พิกัดแรงดันไฟฟ้ากระแสสลับ (AC) หรือกระแสตรง (DC) | ป้องกันการใช้งานที่ไม่ถูกต้องในวงจรไฟฟ้ากระแสตรง (DC) |
| หมายเลขขั้ว | ต้องสอดคล้องกับข้อกำหนดด้านการเดินสายวงจรและการแยกส่วนทางไฟฟ้า |
| ความถี่ | มีความเกี่ยวข้องกับระบบไฟฟ้ากระแสสลับ (AC) และการทำเครื่องหมายบนผลิตภัณฑ์ |
| ความจุเทอร์มินัล | ต้องสอดคล้องกับขนาดตัวนำและวิธีการติดตั้ง |
| มาตรฐาน | มาตรฐาน IEC 60898-1, IEC 60947-2, UL 489 หรือข้อกำหนดท้องถิ่น |
| เครื่องประดับ | หน้าสัมผัสช่วย (Auxiliary contact), คอยล์ปลดวงจร (Shunt trip), อุปกรณ์ตัดวงจรเมื่อแรงดันต่ำ (Undervoltage release), ความเข้ากันได้กับบัสบาร์ (Busbar compatibility) |
สำหรับการอ่านแผ่นป้ายชื่ออุปกรณ์ โปรดดูที่ วิธีอ่านแผ่นป้ายชื่อของ MCB.

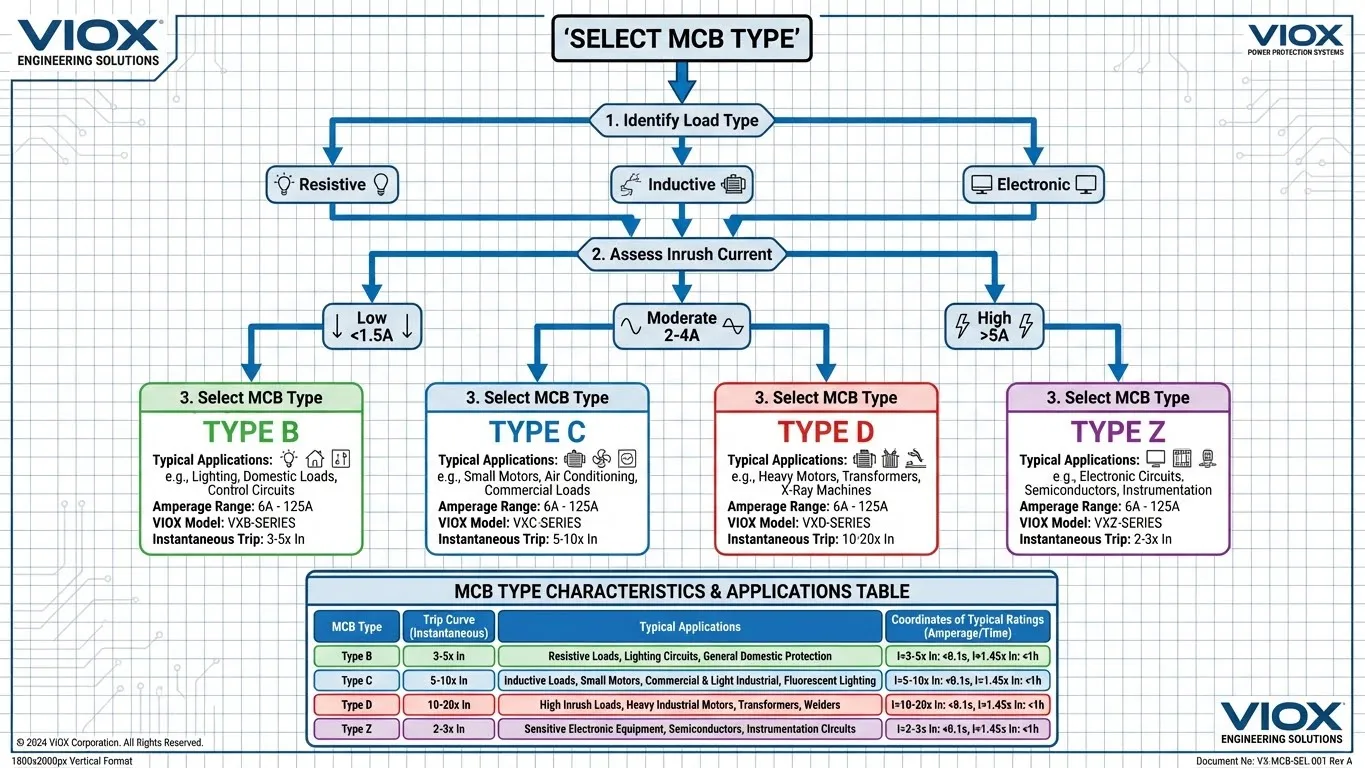

วิธีการเลือกประเภท MCB ที่เหมาะสม
เริ่มต้นพิจารณาจากวงจรไฟฟ้า ไม่ใช่ตัวอักษรบนเบรกเกอร์.
| โปรแกรม | จุดเริ่มต้นทั่วไป | สิ่งที่ต้องตรวจสอบ |
|---|---|---|
| ระบบแสงสว่างในที่พักอาศัย | ประเภท บี | กระแสกระชาก (Inrush), ขนาดสายไฟ, ค่าความต้านทานในลูปความผิดพร่อง (Fault-loop impedance) |
| เต้ารับในที่พักอาศัย | ประเภท B หรือประเภท C ขึ้นอยู่กับตลาดและลักษณะโหลด | กฎการเดินสายไฟในท้องถิ่นและพฤติกรรมของโหลด |
| การจ่ายไฟฟ้าเชิงพาณิชย์ | ประเภท C | กระแสลัดวงจรและความเสี่ยงต่อการทริปโดยไม่มีสาเหตุ |
| มอเตอร์ขนาดเล็ก พัดลม ปั๊ม | ประเภท C | กระแสขณะสตาร์ทและเวลาในการตัดวงจร |
| มอเตอร์ขนาดใหญ่หรือหม้อแปลงไฟฟ้า | ประเภท D หรืออุปกรณ์ป้องกันเฉพาะสำหรับมอเตอร์ | ค่าอิมพีแดนซ์ของลูปความผิดพร่องและการประสานการทำงานของอุปกรณ์ป้องกัน |
| อุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน | เลือกใช้ Type Z ตามความเหมาะสม | กระแสกระชากและคำแนะนำจากผู้ผลิต |
| Inductive จริงเชียว | เลือกใช้ Type C, D หรือ K ขึ้นอยู่กับลักษณะของโหลด | กราฟในเอกสารข้อมูลทางเทคนิคและกระแสขณะเริ่มเดินเครื่อง |
| วงจร DC | MCB ที่ได้รับการจัดอันดับ DC | แรงดันไฟฟ้ากระแสตรง, ขั้วไฟฟ้า, และพิกัดการตัดกระแสลัดวงจร |
กระบวนการคัดเลือกที่ปลอดภัยที่สุดคือ:
- ระบุประเภทของโหลด.
- คำนวณหรือประเมินกระแสใช้งานปกติ.
- ตรวจสอบกระแสขณะเริ่มเดินเครื่อง (Startup current) หรือกระแสกระชาก (Inrush current).
- เลือกพิกัดกระแสไฟฟ้าให้เหมาะสมกับโหลดและการป้องกันสายไฟ.
- เลือกกราฟการทริป (Trip curve) โดยพิจารณาจากกระแสกระชากและสภาวะของลูปความผิดพร่อง (Fault-loop conditions).
- ตรวจสอบพิกัดการตัดกระแสลัดวงจร (Breaking capacity) ให้สอดคล้องกับกระแสลัดวงจรที่อาจเกิดขึ้นจริง.
- ตรวจสอบแรงดันไฟฟ้า พิกัด AC/DC จำนวนโพล และมาตรฐานการติดตั้ง.
ข้อผิดพลาดทั่วไปในการเลือกใช้ MCB
ข้อผิดพลาดที่ 1: การเลือกใช้ Type D เพียงเพื่อหยุดปัญหาเบรกเกอร์ทริปโดยไม่มีสาเหตุ (Nuisance tripping)
แม้ Type D อาจช่วยหยุดปัญหาการทริปโดยไม่มีสาเหตุได้ แต่อาจทำให้การตัดวงจรเมื่อเกิดไฟฟ้าลัดวงจรล่าช้าออกไป หากกระแสลัดวงจรที่เกิดขึ้นมีค่าต่ำเกินไป ควรตรวจสอบหาสาเหตุของการทริปก่อนที่จะเปลี่ยนกราฟการทริป.
ในการเลือกใช้งานจริง คำถามที่ปลอดภัยกว่าไม่ใช่ “ควรใช้กราฟแบบไหนเพื่อหยุดการทริปโดยไม่มีสาเหตุ” แต่เป็น “กราฟแบบไหนที่สามารถทนต่อกระแสกระชากปกติได้ ในขณะที่ยังคงเป็นไปตามข้อกำหนดการตัดวงจรเมื่อเกิดสภาวะผิดพร่อง”
ข้อผิดพลาดที่ 2: การใช้เบรกเกอร์ชนิด B กับโหลดมอเตอร์โดยไม่ตรวจสอบกระแสกระชาก (Inrush Current)
กระแสกระชากจากมอเตอร์ หม้อแปลง ไดรเวอร์ LED และแหล่งจ่ายไฟ อาจทำให้เบรกเกอร์ชนิด B ทริปได้ การใช้ชนิด C หรือกราฟการทำงานแบบอื่นอาจเหมาะสมกว่า แต่ต้องตรวจสอบการป้องกันสายไฟและสภาวะการเกิดฟอลต์ก่อนเสมอ.
ข้อผิดพลาดที่ 3: การละเลยค่าพิกัดการตัดกระแสลัดวงจร (Breaking Capacity)
ค่าพิกัดกระแส (Ampere Rating) ของ MCB ไม่ได้บ่งบอกว่าเบรกเกอร์สามารถตัดกระแสลัดวงจรที่เกิดขึ้นจริงได้อย่างปลอดภัยหรือไม่ ควรตรวจสอบค่าพิกัด 6kA, 10kA หรือสูงกว่าให้เหมาะสมกับจุดติดตั้ง.
ข้อผิดพลาดที่ 4: การเข้าใจผิดว่า MCB สำหรับระบบ AC สามารถใช้ในระบบ DC ได้
ไม่ควรนำ MCB ที่ออกแบบมาสำหรับระบบ AC ไปใช้ในวงจร DC เว้นแต่ผู้ผลิตจะระบุค่าพิกัดสำหรับระบบ DC และแผนผังการต่อสายไว้โดยเฉพาะ.
ข้อผิดพลาดที่ 5: การสับสนระหว่างชนิดของ MCB (Trip Curve) กับจำนวนโพล (Pole Number)
ชนิด B, C, D, K และ Z หมายถึงกราฟการทริป ส่วน 1P, 2P, 3P และ 4P หมายถึงจำนวนโพล ซึ่งเป็นมิติในการเลือกใช้งานที่แตกต่างกัน.
ข้อผิดพลาดที่ 6: การเลือกขนาด MCB ใหญ่เกินไปเพื่อป้องกันการทริป
การเพิ่มพิกัดกระแสโดยไม่ตรวจสอบขนาดสายไฟอาจทำให้เกิดสภาวะที่ไม่ปลอดภัย MCB จะต้องทำหน้าที่ปกป้องตัวนำไฟฟ้าควบคู่ไปกับการรองรับโหลด.
คำถามที่พบบ่อย
MCB มีกี่ประเภทหลักๆ อะไรบ้าง?
ประเภทของกราฟการทริปของ MCB หลักๆ ได้แก่ Type B, Type C และ Type D นอกจากนี้ยังมี Type K และ Type Z ที่ใช้ในผลิตภัณฑ์ของผู้ผลิตบางรายและงานเฉพาะทาง.
MCB Type B, C และ D มีความแตกต่างกันอย่างไร?
Type B จะทริปด้วยแม่เหล็กที่กระแสประมาณ 3 ถึง 5 เท่าของพิกัดกระแส, Type C ที่ประมาณ 5 ถึง 10 เท่า และ Type D ที่ประมาณ 10 ถึง 20 เท่า ช่วงการทริปที่สูงกว่าจะรองรับกระแสกระชากได้มากกว่า แต่ต้องการกระแสลัดวงจรที่สูงขึ้นเพื่อให้ตัดวงจรได้อย่างรวดเร็ว.
MCB ประเภทใดที่ใช้สำหรับบ้านพักอาศัย?
Type B มักถูกใช้สำหรับวงจรไฟฟ้าในที่พักอาศัยทั่วไปที่มีกระแสกระชากต่ำ ในบางตลาดหรือบางวงจรอาจใช้ Type C ได้เช่นกัน ทั้งนี้ต้องปฏิบัติตามกฎการเดินสายไฟในท้องถิ่นและข้อกำหนดด้านค่าความต้านทานในลูปความผิดพร่อง (fault-loop) เสมอ.
MCB ชนิด C ใช้สำหรับงานประเภทใด?
ชนิด C นิยมใช้สำหรับวงจรเชิงพาณิชย์ มอเตอร์ขนาดเล็ก อุปกรณ์ HVAC กลุ่มแสงสว่างที่มีกระแสกระชาก ปั๊ม พัดลม และระบบจ่ายไฟทั่วไป.
MCB ชนิด D ใช้สำหรับงานประเภทใด?
ชนิด D ใช้สำหรับโหลดที่มีกระแสกระชากสูง เช่น หม้อแปลง มอเตอร์ขนาดใหญ่ เครื่องเชื่อม และวงจรในงานอุตสาหกรรมบางประเภท ควรเลือกใช้หลังจากตรวจสอบค่าความต้านทานในลูปความผิดพร่อง (fault-loop) แล้วเท่านั้น.
MCB ชนิด Z คืออะไร?
ชนิด Z เป็นเส้นกราฟการตัดวงจรที่มีความไวสูง ใช้ในงานอิเล็กทรอนิกส์ เซมิคอนดักเตอร์ อุปกรณ์วัด และระบบควบคุมบางประเภท โดยจะตัดวงจรที่ระดับกระแสแม่เหล็กต่ำกว่าชนิด B, C หรือ D ขึ้นอยู่กับผู้ผลิต.
พิกัดกระแสมาตรฐานของ MCB มีอะไรบ้าง?
พิกัดกระแสทั่วไปของ MCB ได้แก่ 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A และ 63A ซึ่งพบได้บ่อยในตู้คอนซูมเมอร์ยูนิตหรือตู้โหลดเซ็นเตอร์ โดยความพร้อมจำหน่ายขึ้นอยู่กับรุ่นของผลิตภัณฑ์และตลาดในแต่ละพื้นที่.
ฉันจะเลือกประเภทของ MCB ที่เหมาะสมได้อย่างไร?
เลือกโดยพิจารณาจากประเภทของโหลด, พิกัดกระแสไฟฟ้า, กระแสกระชาก (Inrush current), ขนาดสายไฟ, กระแสลัดวงจร (Fault current), กราฟการทริป (Trip curve), พิกัดการตัดกระแสลัดวงจร (Breaking capacity), จำนวนโพล, แรงดันไฟฟ้า, พิกัด AC/DC และกฎระเบียบการติดตั้งในพื้นที่.
คำแนะนำสุดท้าย
ประเภทของ MCB ไม่ได้หมายถึงเพียงแค่กราฟ B, C หรือ D เท่านั้น การเลือกที่สมบูรณ์ต้องตรวจสอบกราฟการทริป, พิกัดกระแสไฟฟ้า, จำนวนโพล, พิกัดการตัดกระแสลัดวงจร, พิกัด AC/DC, แรงดันไฟฟ้า และลักษณะการใช้งาน.
สำหรับการเลือกอย่างรวดเร็ว ให้เริ่มจากกราฟการทริป: Type B สำหรับวงจรที่มีกระแสกระชากต่ำ, Type C สำหรับโหลดเชิงพาณิชย์ทั่วไปและมอเตอร์ขนาดเล็ก, Type D สำหรับโหลดที่มีกระแสกระชากสูงหลังจากผ่านการตรวจสอบแล้ว และ Type K หรือ Z เฉพาะในกรณีที่เอกสารข้อมูลผลิตภัณฑ์และการใช้งานรองรับเท่านั้น.
กฎที่สำคัญที่สุดนั้นเรียบง่าย: MCB ต้องทนต่อกระแสขณะเริ่มทำงานปกติได้ ทริปได้อย่างปลอดภัยเมื่อเกิดกระแสลัดวงจร และปกป้องสายไฟที่เชื่อมต่ออยู่ได้.
