Melyek az MCB fő típusai?
A leggyakoribb MCB-típusok a B, C és D típus, amelyeket a mágneses kioldási karakterisztikájuk alapján osztályoznak. Bizonyos alkalmazásokban és gyártói kínálatokban a K és Z típusok is használatosak. Az MCB-k osztályozhatók továbbá pólusszám, névleges áramerősség, megszakítóképesség, AC/DC besorolás és alkalmazási terület szerint is.
A legtöbb lakossági, alacsony bekapcsolási áramú áramkörhöz a B típus a szokásos. Kereskedelmi áramkörökhöz és kisebb motorterhelésekhez a C típus a jellemző. Nagy bekapcsolási áramú terhelésekhez, például transzformátorokhoz vagy nagyobb motorokhoz a D típus használható, de csak a hurokimpedancia és a rendelkezésre álló zárlati áram ellenőrzése után.
Termékértékeléshez lásd a VIOX-ot MCB termékek.

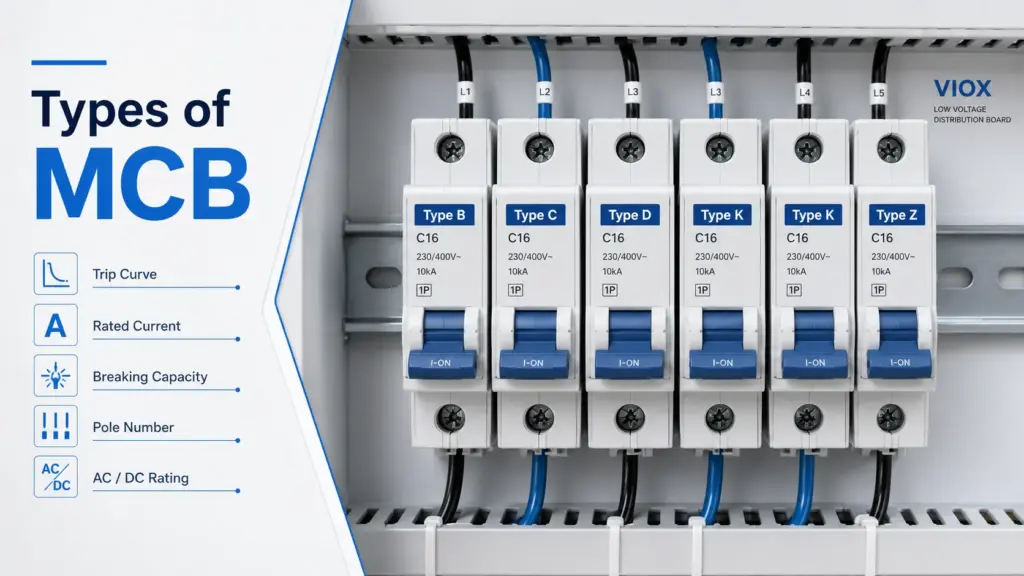

MCB-típusok áttekintése
| Kismegszakító típusa | Mágneses kioldási tartomány | Tipikus használat | A helytelen használat fő kockázata |
|---|---|---|---|
| B típus | 3–5 x In | Lakossági világítás, dugaszolóaljzatok, alacsony bekapcsolási áramú terhelések | Motorok vagy transzformátorok bekapcsolási áramlökete esetén téves kioldást okozhat |
| C típus | 5–10 x In | Kereskedelmi áramkörök, kismotorok, HVAC, általános elosztás | Alacsony hibaáram esetén túl lassan oldhat ki |
| D típus | 10–20 x In | Transzformátorok, nagy teljesítményű motorok, magas bekapcsolási áramú ipari terhelések | Hurokellenállás és lekapcsolási idő ellenőrzése szükséges |
| K típus | Gyakran 8–12 x In körül, gyártótól függően | Motoros és induktív terhelések | Kevésbé univerzális; az adatlapot ellenőrizni kell |
| Z típus | Gyakran 2–3 x In körül, gyártótól függően | Érzékeny elektronika, félvezető és vezérlőáramkörök | Can nuisance trip if inrush current is present |
These ranges are practical reference values. Always verify the exact trip curve from the manufacturer’s datasheet and the applicable product standard.
Trip Curve Types: B, C, D, K, and Z
The trip curve describes how quickly the MCB trips when current rises above its rated current. It is one of the most important MCB characteristics because it determines whether the breaker tolerates normal inrush current or trips too early.
An MCB has two basic trip responses:
- Termikus kioldás for overload, usually using a bimetallic strip.
- Mágneses kioldás for short circuit, usually using an electromagnetic coil or solenoid.
The B, C, D, K, and Z types mainly describe the magnetic instantaneous trip range.
B típusú MCB
A B típusú kismegszakítók mágneses kioldása jellemzően az alábbi értéknél történik: a névleges áramerősség 3-5-szöröse.
Általában az alábbi területeken használatosak:
- lakossági világítási áramkörök
- alacsony bekapcsolási áramlökésű dugaszolóaljzat-áramkörök
- kis ohmos terhelések
- általános háztartási végáramkörök
- áramkörök, ahol a rendelkezésre álló hibaáram korlátozott lehet
A B típus érzékenyebb a C vagy D típushoz képest. Ez hasznossá teszi alacsony bekapcsolási áramú terheléseknél, de téves kioldást okozhat motorok, transzformátorok, tápegységek vagy más, magasabb indítási áramfelvételű berendezések használata esetén.
C típusú MCB
A C típusú kismegszakítók (MCB) mágneses kioldása jellemzően az alábbi értéknél történik: a névleges áram 5-10-szerese.
Általában az alábbi területeken használatosak:
- kereskedelmi elosztó áramkörök
- kisméretű motorok
- HVAC berendezések
- fénycsöves vagy LED-es világítási csoportok bekapcsolási áramlökéssel
- kisméretű szivattyúk és ventilátorok
- általános ipari vezérlőszekrények
A C típus gyakran a praktikus középút. Több bekapcsolási áramlökést tolerál, mint a B típus, de továbbra is elegendő hibaáramra van szüksége a gyors kioldáshoz rövidzárlati körülmények között.
VIOX mérnöki szakmai tipp: Gyakori hiba a C típusú kismegszakító D típusúra cserélése csak azért, mert egy régebbi motor vagy transzformátor zavaró kioldást okoz. Ez elfedheti a tünetet, de új kockázatot teremt: ha a kábelhossz nagy és a hurokimpedancia magas, a D típusú megszakító rövidzárlat esetén esetleg nem old ki elég gyorsan. A karakterisztika megváltoztatása előtt ellenőrizze a terhelés bekapcsolási áramát, a kábelméretet, a rendelkezésre álló hibaáramot és a hurokimpedanciát.
D típusú MCB
A D típusú kismegszakítók mágneses kioldása jellemzően a következő értéknél történik: a névleges áram 10-20-szorosa.
Általában az alábbi területeken használatosak:
- transzformátorok
- nagy motorok
- hegesztőgépek
- nagy bekapcsolási áramú ipari terhelések
- bizonyos gépáramkörök
A D típus nem választható kizárólag azért, mert a B vagy C típusnál téves kioldás lép fel. A magasabb mágneses kioldási küszöbérték azt jelenti, hogy az áramkörnek elegendő hibaárammal kell rendelkeznie a gyors lekapcsoláshoz. Ellenőrizni kell a hurokimpedanciát, a kábelhosszt, a tápellátási kapacitást és a helyi előírásokat.
K és Z típusú kismegszakítók (MCB)
A K és Z típusok kevésbé univerzálisak, mint a B, C és D típusok, de bizonyos termékcsaládokban fontosak.
K típusú kismegszakító (MCB)
A K típust gyakran használják motoroknál és induktív terheléseknél, ahol a rövid idejű bekapcsolási áramot el kell viselni. A pontos kioldási viselkedés a gyártótól és a termékszabványtól függ, ezért az adatlap fontosabb, mint önmagában a típusjelölés.
Z típusú kismegszakító (MCB)
A Z-típus érzékenyebb, és gyakran elektronikus, félvezető, mérő- és vezérlőáramkörökhöz kapcsolódik. Segíthet az érzékeny berendezések védelmében, de téves kioldást okozhat, ha a terhelés bekapcsolási áramlökéssel jár.
Ne feltételezze, hogy a K és Z jelleggörbék minden gyártónál elérhetőek vagy azonosak. Ellenőrizze a terméksorozatot, a szabványt és a kioldási jelleggörbe diagramját.
Létezik A-típusú kismegszakító (MCB)?
Egyes régebbi dokumentumok, regionális hivatkozások vagy gyártóspecifikus anyagok említhetik az A-típust, de az általános kiválasztásnál a B, C és D típusú kismegszakító-jelleggörbék a legszélesebb körben elismertek.
Az olyan SEO kereséseknél, mint például MCB típusok A B C D, jobb óvatosan kezelni az A-típust, ahelyett, hogy a modern kismegszakítók fő kategóriájaként mutatnánk be. Ha egy projekt specifikációja A-típust említ, ellenőrizze a pontos szabványt, a gyártói adatlapot és a szándékolt jelentést.
Megjegyzés: sok felhasználó, aki “A-típusra” keres, valójában ezt keresi: A típusú RCD-k, RCCB-k vagy RCBO-k, nem A típusú MCB-k. Az A típusú áram-védőkapcsolókat úgy tervezték, hogy érzékeljék a váltakozó áramú maradványáramot és a modern elektronikus terhelésekből származó lüktető egyenáramú maradványáramot. Ez egy eltérő osztályozási rendszer az MCB kioldási karakterisztikákhoz képest.
Az MCB-k osztályozásának egyéb módjai
A kioldási karakterisztika csak az egyik módja a kismegszakítók osztályozásának. A teljes körű MCB-kiválasztás során ellenőrizni kell a pólusszámot, a névleges áramerősséget, a megszakítóképességet, a feszültséget, valamint az AC/DC használatot is.
Pólusszám szerint
| Pólustípus | Tipikus használat |
|---|---|
| 1P | Egyfázisú fázisvezető-védelem |
| 1P+N | Fázisvédelem nullavezető-kapcsolással vagy nullavezető-csatlakoztatással, a kialakítástól függően |
| 2P | Kétpólusú megszakítás, gyakran olyan egyfázisú áramkörökhöz, amelyeknél a fázis és a nulla kapcsolása is szükséges |
| 3P | Háromfázisú áramkörök kapcsolt nulla nélkül |
| 3P+N / 4P | Háromfázisú áramkörök, ahol a nullavezető kapcsolása vagy leválasztása szükséges |
Mindig ellenőrizze, hogy a nullapólus védett-e, kapcsolt-e, vagy csak átmenő csatlakozású-e a készülékben. Az előlapi jelölés önmagában nem feltétlenül elegendő.
Névleges áramerősség szerint
Az MCB névleges áramerőssége a meghatározott körülmények közötti folyamatos terhelhetőséget jelöli. Az elosztótáblákban gyakori értékek a 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A és 63A, bizonyos sorozatoknál pedig ennél magasabb értékek is elérhetőek.
A névleges áramerősséget az alábbiak szerint kell megválasztani:
- Terhelési áram
- kábelméret
- szerelési módot
- környezeti hőmérsékletet
- csoportosítási és tokozási körülmények
- vonatkozó vezetékezési szabályok
Ne méretezze túl a kismegszakítót (MCB) csak a zavaró kioldások elkerülése érdekében. A túlméretezés a kábel nem megfelelő védelmét eredményezheti.
Megszakítóképesség szerint
A megszakítóképesség az a maximális zárlati áram, amelyet a kismegszakító a névleges értékén belül biztonságosan meg tud szakítani.
A lakossági és kereskedelmi létesítményekben gyakori értékek a következők:
- 6kA
- 10kA
- magasabb értékek egyes termékcsaládokban
A szükséges megszakítóképesség a beépítési ponton várható zárlati áramtól függ. Ha a hibaáram meghaladja az MCB névleges értékét, a készülék nem megfelelő.
Részletesebb útmutatóért lásd: 6kA vs 10kA kismegszakító (MCB) megszakítóképesség.
AC MCB vs DC MCB
Az AC és DC kismegszakítók nem cserélhetők fel automatikusan. Az egyenáramú íveket nehezebb oltani, mivel az egyenáramnak nincs természetes nullátmenete.
DC áramkörök esetén ellenőrizze:
- DC feszültségérték
- polaritásjelölés
- nem polarizált vagy polarizált kialakítás
- sorba kapcsolt pólusok száma
- megszakítóképesség DC feszültségen
- kapcsolási rajz
DC kiválasztáshoz lásd: Hogyan válasszunk egyenáramú (DC) kismegszakítót és DC kismegszakító polaritása.
Az MCB jellemzői, amelyeket a vásárlóknak ellenőrizniük kell
| Jellemző | Miért fontos? |
|---|---|
| Névleges áram In | Meg kell felelnie a terhelés- és kábelvédelemnek |
| Kioldási karakterisztika | Meghatározza a bekapcsolási áramtűrést és a rövidzárlati kioldási viselkedést |
| Megszakítóképesség Icn / Icu | Meg kell haladnia a várható rövidzárlati áramot |
| Névleges feszültség | Meg kell felelnie az AC vagy DC rendszerszintű feszültségnek |
| AC vagy DC névleges érték | Megakadályozza a helytelen használatot DC áramkörökben |
| Pólusszám | Meg kell felelnie az áramköri vezetékezési és leválasztási követelményeknek |
| Frekvencia | AC rendszerekre és termékjelölésre vonatkozik |
| Terminálkapacitás | Meg kell felelnie a vezetőméretnek és a szerelési módnak |
| Standard | IEC 60898-1, IEC 60947-2, UL 489 vagy helyi követelmény |
| Tartozékok | Segédérintkező, munkaáramú kioldó, feszültségcsökkenési kioldó, gyűjtősín-kompatibilitás |
Az adattábla olvasásához lásd: Hogyan olvassuk le az MCB adattábláját.
Hogyan válasszuk ki a megfelelő MCB típust
Az áramkörrel kezdje, ne a kismegszakító betűjelével.
| Alkalmazás | Közös kiindulási pont | Mit kell ellenőrizni |
|---|---|---|
| Lakossági világítás | B típus | Bekapcsolási áramlökés, kábelméret, hurokimpedancia |
| Lakossági dugaszolóaljzatok | B vagy C típus, a piactól és a terheléstől függően | Helyi vezetékezési szabályok és terhelési viselkedés |
| Kereskedelmi elosztás | C típus | Hibaáram és a téves kioldás kockázata |
| Kismotorok, ventilátorok, szivattyúk | C típus | Indítási áram és lekapcsolási idő |
| Nagy motorok vagy transzformátorok | D típusú vagy motorspecifikus védelem | Hurokimpedancia és védelmi koordináció |
| Érzékeny elektronika | Z típus, ahol indokolt | Bekapcsolási áramlökés és gyártói útmutatás |
| Induktív terhelések | C, D vagy K típus a terheléstől függően | Adatlap görbe és indítási áram |
| Egyenáramú áramkörök | DC névleges MCB | DC feszültség, polaritás, megszakítóképesség |
A legbiztonságosabb kiválasztási folyamat a következő:
- Határozza meg a terhelés típusát.
- Számítsa ki vagy becsülje meg a névleges üzemi áramot.
- Ellenőrizze az indítási vagy bekapcsolási áramlökést.
- Válassza ki a névleges áramerősséget a terhelés és a kábelvédelem alapján.
- Válassza ki a kioldási karakterisztikát a bekapcsolási áramlökés és a hurokimpedancia feltételei alapján.
- Ellenőrizze a megszakítóképességet a rendelkezésre álló zárlati áram függvényében.
- Ellenőrizze a feszültséget, az AC/DC besorolást, a pólusszámot és a beépítési szabványt.
Gyakori hibák az MCB (kismegszakító) kiválasztásánál
1. hiba: D típus választása kizárólag a zavaró kioldások megakadályozása érdekében
A D típus megakadályozhatja a zavaró kioldásokat, de késleltetheti a zárlati kioldást, ha a rendelkezésre álló zárlati áram túl alacsony. A görbe módosítása előtt vizsgálja meg a zavaró kioldás okát.
A helyszíni kiválasztásnál a biztonságosabb kérdés nem az, hogy “melyik görbe állítja meg a zavaró kioldást?”, hanem az, hogy “melyik görbe tolerálja a normál bekapcsolási áramlökést, miközben zárlati körülmények között is megfelel a lekapcsolási követelményeknek?”
2. hiba: B típus használata motorterheléseknél a bekapcsolási áramlökés ellenőrzése nélkül
A motorok, transzformátorok, LED-meghajtók és tápegységek bekapcsolási áramlökése kioldhatja a B típusú eszközöket. A C típus vagy más görbe jobb lehet, de csak a kábelvédelem és a zárlati feltételek megerősítése után.
3. hiba: A megszakítóképesség figyelmen kívül hagyása
Az MCB áramerősség-besorolása nem jelzi, hogy biztonságosan meg tudja-e szakítani a rendelkezésre álló zárlati áramot. Ellenőrizze a 6kA, 10kA vagy magasabb névleges értékeket a beépítési pontnak megfelelően.
4. hiba: Feltételezni, hogy a váltakozó áramú (AC) MCB-k működnek egyenáramú (DC) rendszerekben
A kizárólag váltakozó áramú (AC) MCB-k nem használhatók egyenáramú (DC) áramkörökben, kivéve, ha a gyártó kifejezetten megadja a DC névleges értékeket és a bekötési rajzot.
5. hiba: Az MCB típusának összetévesztése a pólusszámmal
A B, C, D, K és Z típus a kioldási karakterisztikára utal. Az 1P, 2P, 3P és 4P a póluskonfigurációt jelöli. Ezek eltérő kiválasztási szempontok.
6. hiba: Az MCB túlméretezése a kioldások elkerülése érdekében
Az áramerősség növelése a kábelkeresztmetszet ellenőrzése nélkül veszélyes állapotot idézhet elő. Az MCB-nek a vezetéket is védenie kell, nemcsak a terhelést kiszolgálnia.
GYIK
Melyek az MCB fő típusai?
A fő kismegszakító (MCB) kioldási karakterisztikák a B, C és D típusok. A K és Z típusok szintén megtalálhatók egyes gyártók kínálatában és speciális alkalmazásokban.
Mi a különbség a B, C és D típusú kismegszakítók között?
A B típus mágneses kioldása a névleges áram 3-5-szörösénél, a C típusé 5-10-szeresénél, a D típusé pedig 10-20-szorosánál történik. A magasabb kioldási tartományok jobban tolerálják a bekapcsolási áramlökéseket, de gyors lekapcsoláshoz nagyobb hibaáramot igényelnek.
Melyik kismegszakító típust használják lakóépületekben?
A B típust általában sok lakossági, alacsony bekapcsolási áramú áramkörhöz használják. Egyes piacokon vagy áramkörökben a C típus is alkalmazható. Mindig tartsa be a helyi vezetékezési előírásokat és a hurokimpedancia-követelményeket.
Mire használják a C típusú kismegszakítót?
A C típust általában kereskedelmi áramkörökhöz, kismotorokhoz, HVAC berendezésekhez, bekapcsolási áramlökéssel járó világítási csoportokhoz, szivattyúkhoz, ventilátorokhoz és általános elosztáshoz használják.
Mire használják a D típusú kismegszakítót?
A D-típusú kismegszakítót nagy bekapcsolási áramfelvételű terhelésekhez, például transzformátorokhoz, nagy teljesítményű motorokhoz, hegesztőgépekhez és egyes ipari áramkörökhöz használják. Alkalmazása csak a hurokellenállás ellenőrzése után javasolt.
Mi az a Z-típusú kismegszakító (MCB)?
A Z-típus egy érzékeny kioldási karakterisztikájú kismegszakító, amelyet elektronikai, félvezetőipari, mérési és vezérlési alkalmazásokban használnak. A gyártótól függően alacsonyabb mágneses kioldási áramszinteken lép működésbe, mint a B, C vagy D típusok.
Melyek a szabványos kismegszakító (MCB) névleges értékek?
A leggyakoribb kismegszakító névleges áramerősségek az elosztótáblákban: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A és 63A. Az elérhetőség a terméksorozattól és a piactól függ.
Hogyan válasszam ki a megfelelő kismegszakító (MCB) típust?
A választásnál vegye figyelembe a terhelés típusát, a névleges áramerősséget, a bekapcsolási áramot, a kábelkeresztmetszetet, a zárlati áramot, a kioldási karakterisztikát, a megszakítóképességet, a pólusszámot, a feszültséget, az AC/DC besorolást és a helyi szerelési előírásokat.
Végső tanács
A kismegszakító típusa nemcsak a B, C vagy D karakterisztikát jelenti. A teljes körű kiválasztás során ellenőrizni kell a kioldási karakterisztikát, a névleges áramerősséget, a pólusszámot, a megszakítóképességet, az AC/DC besorolást, a feszültséget és az alkalmazási területet.
A gyors kiválasztáshoz kezdje a kioldási karakterisztikával: B típus az alacsony bekapcsolási áramú áramkörökhöz, C típus az általános kereskedelmi és kis motoros terhelésekhez, D típus a nagy bekapcsolási áramú terhelésekhez ellenőrzést követően, a K vagy Z típus pedig csak akkor, ha a termékadatlap és az alkalmazás azt indokolja.
A legfontosabb szabály egyszerű: az MCB-nek el kell viselnie a normál indítási áramot, hibaáram esetén biztonságosan le kell oldania, és meg kell védenie a hozzá csatlakoztatott kábelt.
